重力坝稳定及应力计算
重力坝的抗滑稳定分析
主应力：σ1u=（1+n2) σyu-(pu-puu) n2 σ2u= pu-puu σ1d=(1+ m2) σyd-(pu-pud) m2 σ2d= pd-pud
例1 某重力坝如下图所示，属一级建筑物，基本组合[Ks]=1.10，特殊组合[Ks]=1.05，材料容重为24KN/m3，水的容重为10KN/m3，摩擦系数为f=0.62，试分析该坝的抗滑稳定性。（注：图中高程及尺寸单位均为米）
水工建筑物习题课
重力坝的抗滑稳定分析
沿坝基面的抗滑稳定分析
单一安全系数法、极限状态分析法
抗剪强度公式
Ks=f(∑W-U)/ ∑P
抗剪断公式
Ks’=[f’(∑W-U)+c’A]/ ∑P
刚体极限平衡法
单斜面深层抗滑稳定计算
当整个可能滑动面基本上都由软弱结构面构成
01
01
02
03
04
05
时，宜用抗剪强度公式计算，Ks值用1.05~1.3；
单击此处可添加副标题
校核洪水位情况（特殊组合）抗滑稳定安全系数计算： 扬压力：U=10×25×60.5+10(70-25)×60.5÷2=28737.5(KN) 上游水压力：P1=10×70×70÷2=24500(KN) 下游水压力：P2=10×25×25÷2=3125(KN) 下游水重：W2=10×25×0.7×25÷2=2187.5(KN) 公式：Ｋs=f.(∑W-U)/∑P Ｋs=0.62×(63570+2187.5-28737.5)/(24500-3125)=1.07 ∵基本组合抗滑稳定安全系数：Ｋs=1.24＞[Ｋs]＝１.1０ 特殊组合抗滑稳定安全系数：Ｋs=1.07＞[Ｋs]＝１.05 均符合规范要求 ∴ 该坝的抗滑稳定是安全的。
河海水工建筑物 2-3-1重力坝稳定和应力
分项系数法基本公式
对承载能力验算表达式为：
基本组合：
偶然组合： 0S( GGk , QQk ,k )
1
d
R( fk
m
,k )
0S( GGk , QQk , Ak , ak )
1
d
R( fk
m
, ak )
γG永久作用分项系数； γ0结构重要性系数; γQ可变作用分项系数； φ设计状况系数; GK永久作用标准值； QK可变作用标准值； αK几何参数标准值； fK材料性能标准值； γm材料性能分项系数； AK偶然作用标准值； γd结构系数
具体：
（1）坝基面抗滑稳定的承载能力极限状态：
★按承载能力极限状态校核：应按材料的标准值和荷载的标准值或代表值分别计 算基本组合和偶然组合两种情况。
★ S(*)为作用效应函数，S(*)＝∑PR ∑PR为作用于滑动面之上的全部切向（包括滑动面之上的岩体）作用之和；
★ R(*)为抗力函数，R(*)＝∑f ’R∑WR + c’R AR ∑黏W聚R滑力动。面上全部法向作用之和,f ’R坝基面抗剪断摩擦系数，c’R坝基面抗剪断
评价：该方法有长期的实践经验，目前我国重力 坝设计规范中的强度标准就是以该法为基 础的。
2°弹性理论解析法
该法的力学模型和数学解法均很严密，但前只有 少数边界条件简单的典型结构才有解。
评价：可用于验证其他方法的精确性，有重要 价值。
3°弹性理论差分法
该法力学模型严密，在数学解法上采用差分格式， 是一种近似的方法。
1、单斜面深层抗滑稳定计算
坝基深层单滑动面抗滑稳定计算可参照坝体混凝 土与基岩接触面抗滑稳定计算方法进行，抗滑稳定极 限状态计算应沿软弱结构面进行。
重力坝应力计算的材料力学法基本假定有
重力坝是用来阻挡水流并将水压传递至地基的建筑物。
而在设计重力坝时，对其应力情况进行计算是非常重要的，这涉及到材料力学法的基本假定。
下面将介绍重力坝应力计算所涉及的材料力学法的基本假定。
一、弹性模量与泊松比的假定在重力坝应力计算中，需要用到材料的弹性模量和泊松比。
材料力学法的基本假定之一是材料是具有线弹性性质的材料。
这就意味着材料在应力作用下具有弹性变形，而且在应力消失后能够完全恢复原状。
材料的弹性模量和泊松比假设是常数，不受应力水平和时间的影响。
二、应变与应力的线性关系假定材料力学法的另一个基本假定是应变与应力之间具有线性关系。
这意味着在小应变条件下，应力与应变成正比。
当然，对于某些非线性材料，这个假定是不适用的。
但在重力坝应力计算中，通常可以采用这个假定。
三、应力状态假定材料力学法在重力坝应力计算中通常假定材料处在平面应力状态或平面应变状态。
这意味着材料内部的应力和应变只与一个方向有关，而另外两个方向上的应力和应变可以忽略不计。
这个假定简化了应力计算的复杂性，使得计算更加方便。
四、材料的各向同性假定在重力坝应力计算中，材料力学法通常假定材料是各向同性的。
这意味着材料的力学性能在任何方向上都是相同的。
这个假定在某些实际材料中可能不成立，但在重力坝应力计算中仍然可以采用。
以上就是重力坝应力计算的材料力学法的基本假定。
在实际工程中，设计师需要根据具体情况对这些假定进行合理的适用，以确保重力坝的安全可靠。
五、应力集中与裂纹扩展的假定在重力坝应力计算中还需要考虑应力集中和裂纹扩展的问题。
材料力学法的基本假定包括裂纹尖端的应力场、应力集中系数等问题。
这些假定在重力坝的设计和安全评估中起着重要作用。
应力集中是指在材料中局部区域出现应力增大的现象。
在重力坝的结构中，一些几何形状不规则的部分或者开口处往往容易引起应力集中。
材料力学法的假设需要对这种应力集中进行合理的补偿和计算，以确保结构的安全性。
另外，裂纹扩展是重力坝寿命评估和安全性分析中需要考虑的重要问题。
尼泊尔MBK水电站工程挡水重力坝稳定应力计算
尼泊尔MBK水电站工程挡水重力坝稳定应力计算摘要：尼泊尔MBK水电站为引水式水电站，挡水大坝为重力坝。
挡水坝稳定应力计算过程参照使用的规范是“美国陆军工程兵团（United States Army Corps of Engineers，缩写USACE）”水电工程标准。
本文介绍美规下稳定应力计算的思路和计算公式，可供类似计算参考。
关键词：美国陆军工程兵团；标准；MBK；重力坝；稳定；应力计算一、工程概况尼泊尔Middle BhoteKoshi（简写MBK）水电站工程位于尼泊尔中部发展区巴格玛蒂专区的辛杜帕尔乔克县，工程位于加德满都东北101km，贾库的渠首工程（坝址）沿阿兰尼科公路至加德满都有约3小时的车程。
MBK水电站为引水式水电站，总装机容量102MW，设计流量50.8m3/s，总有效水头235m。
水电站主要由首部枢纽、引水系统、厂房及开关站组成，其中引水系统包含进水口、引水渠、沉沙池、前池、压力涵管入口、压力涵管、引水隧洞、调压井、压力钢岔管。
首部枢纽的坝顶高程为1157.0m，坝顶全长109.0m，溢流坝段布置在右岸的主河槽内，溢流坝段由4孔溢流孔组成，其中3孔为髙堰溢流孔，1孔为低堰冲沙孔，最大坝高为25.0m。
进水口及冲沙池布置在左岸的台地上，沉沙池后接前池及混凝土压力涵管，压力涵管长约380m，其末端接长约 7.6km的引水隧洞。
厂房离首部枢纽约10km，布置于岸边，为地面式厂房，电站尾水注入BhoteKoshi 河，厂、坝间交通为Araniko公路。
二、计算说明MBK水电站工程挡水重力坝稳定应力计算过程参照使用的规范是“美国陆军工程兵团（United States Army Corps of Engineers，缩写USACE）”水电工程标准。
计算工况包括七种：（1）完建工况（2）正常运行工况（3）标准设计洪水工况（4）完建正常地震工况（5）正常运行正常地震工况（6）正常运行最大地震工况（7）最大洪水工况。
有限单元法计算重力坝应力
有限单元法是一种数值分析方法，通过将复杂的结构或系统离散为有限个小的单元，对每个单元进行单独分析，再将这些单元的响应进行组合，得到整体的响应。
这种方法在许多工程领域都有广泛应用，包括重力坝的应力计算。
使用有限单元法计算重力坝的应力，一般会遵循以下步骤：
建立模型：首先，需要建立一个数值模型来表示重力坝。
这个模型通常由一系列的有限单元组成，每个单元代表了坝体的一部分。
这些单元可以是线性的、二次的或更高阶的，取决于问题的复杂性和精度需求。
加载条件：定义重力坝上的载荷，包括坝体的自重、水压力等。
这些载荷将被施加到模型的相应部分。
边界条件：定义模型的边界条件，例如固定边界、自由边界等。
这些条件将影响模型中单元的位移和应力分布。
求解方程：使用有限元方法，将整体的结构方程离散到每个单元上，形成一系列的线性方程组。
然后，使用数值方法（如直接法、迭代法等）求解这些方程，得到每个单元的位移和应力。
后处理：分析求解结果，提取重力坝的应力、应变等信息。
根据这些数据，可以对坝体的安全性进行评估，并进行必要的加固或优化设计。
值得注意的是，使用有限元法进行计算时，需要注意选择合适的单元类型和网格密度，以确保结果的精度和可靠性。
同时，也需要考虑各种因素（如温度变化、材料非线性等）对计算结果的影响。

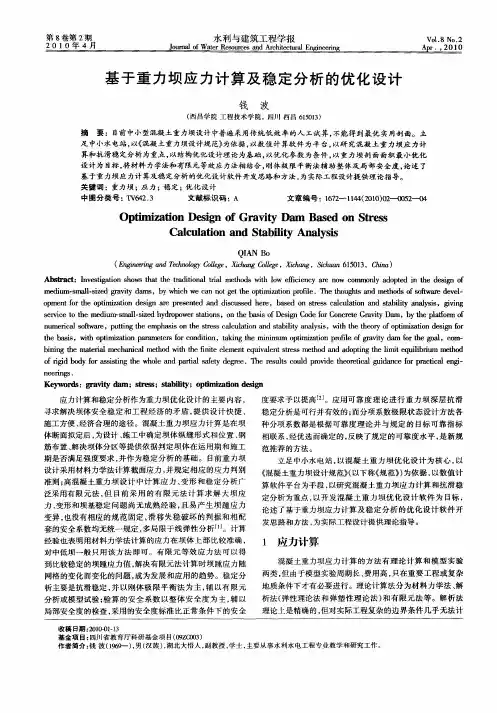

基于重力坝应力计算及稳定分析的优化设计
ｍｅ ｉｌ－ｍａｌｓｚ ｄ ｇａ ｉ ａ ，ｂ ｈ ｃ ａ ｏ ｅ ｅｏ ｔ ｚ ｔ ｎｐ ｏ ｌ ．Ｔｈ ｏ ｇ ｔ ｎ ｔｏ ｓｏ ｏｔ ａｅｄ ｖｌ ｄｕｎ ｓ ｌ－ｉｅ ｒｖｔ ｄ ｍｓ ｙｗ ｉｈｗｅｃ ｎ ｎ ｔｇ ｔ ｐｉ ａｉ ｒｆ ｅ ｙ ｈ ｔ ｍｉ ｏ ｉ ｅｔ ｕ ｈｓａ ｄ ｍｅｈ ｄ ｓｆｗ ｒ ｅ ｅ— ｈ ｆ
钱 波
（ 西昌学院 工程技术学院 ，四川 西昌 ６５ １） １０ ３
摘
要 ：目前 中小型混凝土重力坝设计中普遍采用传统低 效率的人工试算 ， 不能得 到最优 实用剖面。立
足 中小水电站 ， 混凝土重力坝设计规范》 以《 为依据 ， 以数值计算软件为平 台， 以研 究混凝土重力坝应 力计 算和抗滑稳 定分析为重点， 以结构优化设计理论为基础 ， 以优化参数 为条件 ， 以重力坝剖 面面积最 小优化 设计为 目标 ， 材料 力学法和有限元等效应力法相 结合 ， 将 刚体极 限平衡 法辅助整 体及局部 安全度， 论述 了 基 于重力坝应力计算及稳 定分析的优化设计软件开发思路和方法 ， 为实际工程设计提供理论指导。 关 键 词 ：重 力 坝 ； 力 ； 定 ； 化 设 计 应 稳 优
ｎ ｅ ｎ ｓ ｅｒ ｇ． ｉ
Ｋｅ ｗｏ ｄ ：ｇ ａ ｉｙ ｄ ｎ１ ｔｅ ｓ ｔｂｉｔ ｙ ｒ ｓ ｒ ｖｔ ａ ；ｓｒ ｓ ；ｓａ ｌ ｙ；ｏ ｉ ｚ ｔ ｎ ｄ ｓｇ ｉ ｐｔ ｍｉａ ｏ ｅｉｎ ｉ
重力坝的稳定及应力分析
2. 公式：
K'
f ' ( W U ) c ' A
P
3.抗剪断参数的选定
对于大型工程，在设计阶段， f ′,c′应由野外及室内试验 成果决定。在规划阶段，可以参考规范给定的数值选用：
4.安全系数[K′] 设计规范规定： 不分等级,基本荷载组合：采用3.0; 特殊荷载组合：（1）采用2.5；（2）采 用不小于2.3。
地基的接触面、坝体折坡处或坝体断面
削弱的部位（如廊道、泄水管道等部 位）。
1） 基本假定
i.
坝体混凝土为均质、连续、各向同性 的弹性材料； 不考虑两侧坝体的影响，各坝段独立 工作； 假定坝体水平截面上的正应力σy按直 线分布，不考虑廊道等对坝体应力的 影响。
ii.
iii.
2） 边缘应力的计算
一般情况下，坝体的最大应力和 最小应力都出现在坝面，所以应该 首先校核坝体边缘应力是否满足强
坝 踵 坝 踵 坝 趾Fra bibliotek硬 库 满
软
Ec—— Er——
基坝 岩体
2、地基变形弹模对坝体 应力的影响 3、坝体异弹模对坝体应 力的影响 4、纵缝对坝体应力的影 响 5、分期施工对坝体应力 的影响(见下图) 6、坝踵断裂对坝体应力 的影响
坝体主应力分布示意图
影响坝体应力的主要因素有：
1)
地基变形对坝体应力的影响；
2 2
2u Pu
2 d Pd
3）内部应力的计算
1 、坝内水平截面上的正应力 σy 假 定和σy在水平截面上直线分布。 2、坝体内剪应力τ。 3、坝内水平正应力σx。 4、坝内主应力σ1和σ2。 5、考虑扬压力时的计算方法。
考虑扬压力作用时的应力计算
重力坝应力与稳定计算
10
9
校核洪水位
8
设计洪水位
7
正常水位
6
5 前填土 4
反弧段
后填土
3
2
1
0 -2 -1 0 1 2 3 4 5 6 7 8
-2 -1 0 1 2 3 4 5 6 7 8
0.000
0.000 0.900 0.330
0.100
0.006 1.000 0.401
0.200
0.020 1.100 0.478
淤沙压力(Kpa)
坝前土压力(Kpa)
37.39
37.39
37.39
37.39
坝后土压力(Kpa) -29.86 -29.86
-29.86 -29.86
浪压力(Kpa)
冰压力(Kpa)
反弧段离心分力
(Kpa)
地震荷载(Kpa)
2、 ∑W
垂直重力
坝自重
坝上水重
反弧段离心分力
扬压力
α
3 抗滑验算
4
抗剪断强度抗滑 安全系数(K')
-8.84 -3.86
0.00 221.67
-0.37 -0.73 -1.31 -0.13 -493.86
8.16 245.22
8.16 245.22
0.00 221.67
-0.37 -0.73 -1.31 -0.13 -497.73
7.23 246.14
7.23 246.14
式中：X----计算 点到中轴的距 离； J----计算截面的 惯心距
2.02
2.52 2.5
0.7
2110.33
2110.32 2110.3
2108.5
坝前土高
