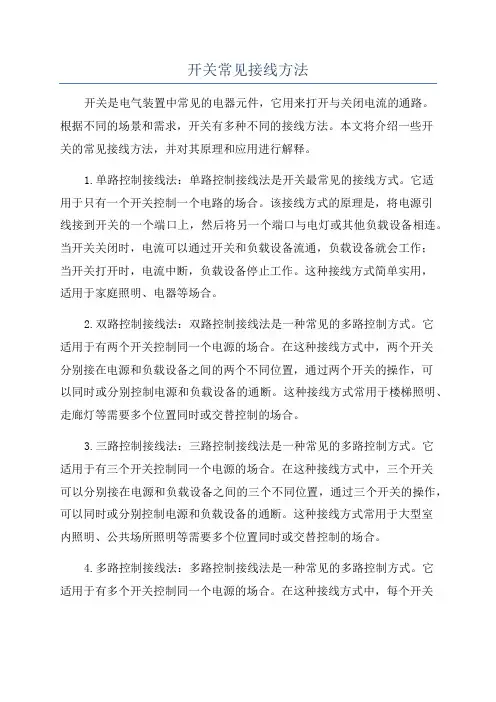

开关常见接线方法
开关常见接线方法开关是电气装置中常见的电器元件，它用来打开与关闭电流的通路。
根据不同的场景和需求，开关有多种不同的接线方法。
本文将介绍一些开关的常见接线方法，并对其原理和应用进行解释。
1.单路控制接线法：单路控制接线法是开关最常见的接线方式。
它适用于只有一个开关控制一个电路的场合。
该接线方式的原理是，将电源引线接到开关的一个端口上，然后将另一个端口与电灯或其他负载设备相连。
当开关关闭时，电流可以通过开关和负载设备流通，负载设备就会工作；当开关打开时，电流中断，负载设备停止工作。
这种接线方式简单实用，适用于家庭照明、电器等场合。
2.双路控制接线法：双路控制接线法是一种常见的多路控制方式。
它适用于有两个开关控制同一个电源的场合。
在这种接线方式中，两个开关分别接在电源和负载设备之间的两个不同位置，通过两个开关的操作，可以同时或分别控制电源和负载设备的通断。
这种接线方式常用于楼梯照明、走廊灯等需要多个位置同时或交替控制的场合。
3.三路控制接线法：三路控制接线法是一种常见的多路控制方式。
它适用于有三个开关控制同一个电源的场合。
在这种接线方式中，三个开关可以分别接在电源和负载设备之间的三个不同位置，通过三个开关的操作，可以同时或分别控制电源和负载设备的通断。
这种接线方式常用于大型室内照明、公共场所照明等需要多个位置同时或交替控制的场合。
4.多路控制接线法：多路控制接线法是一种常见的多路控制方式。
它适用于有多个开关控制同一个电源的场合。
在这种接线方式中，每个开关可以独立地控制电源和负载设备的通断。
这种接线方式常用于大型室内照明、办公楼、商场等需要分区或分层控制的场合。
除了上述常见的接线方式，还有一些特殊的接线方法，如带有指示灯的接线方式、四路及以上的多路控制接线方式等，它们可以根据具体的需求和场合进行选择和应用。
需要注意的是，无论采用哪种接线方式，都必须保证电源接线端和负载设备接线端正确连接，并遵循相关的安全规范和标准。

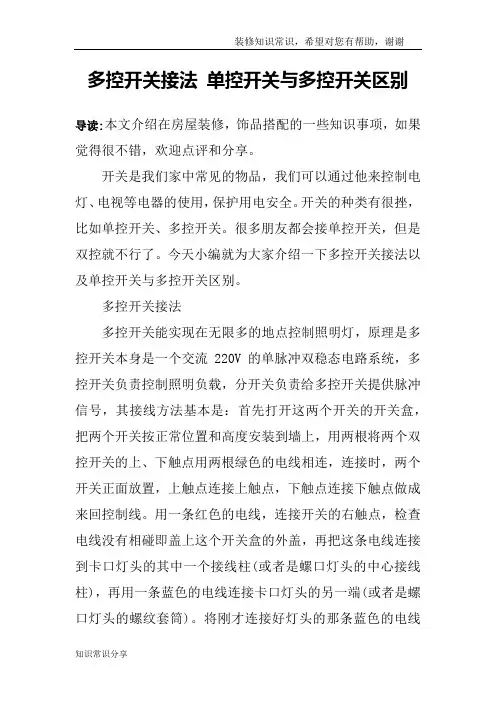

多控开关接法 单控开关与多控开关区别
多控开关接法单控开关与多控开关区别导读:本文介绍在房屋装修，饰品搭配的一些知识事项，如果觉得很不错，欢迎点评和分享。
开关是我们家中常见的物品，我们可以通过他来控制电灯、电视等电器的使用，保护用电安全。
开关的种类有很挫，比如单控开关、多控开关。
很多朋友都会接单控开关，但是双控就不行了。
今天小编就为大家介绍一下多控开关接法以及单控开关与多控开关区别。
多控开关接法多控开关能实现在无限多的地点控制照明灯，原理是多控开关本身是一个交流220V的单脉冲双稳态电路系统，多控开关负责控制照明负载，分开关负责给多控开关提供脉冲信号，其接线方法基本是：首先打开这两个开关的开关盒，把两个开关按正常位置和高度安装到墙上，用两根将两个双控开关的上、下触点用两根绿色的电线相连，连接时，两个开关正面放置，上触点连接上触点，下触点连接下触点做成来回控制线。
用一条红色的电线，连接开关的右触点，检查电线没有相碰即盖上这个开关盒的外盖，再把这条电线连接到卡口灯头的其中一个接线柱(或者是螺口灯头的中心接线柱)，再用一条蓝色的电线连接卡口灯头的另一端(或者是螺口灯头的螺纹套筒)。
将刚才连接好灯头的那条蓝色的电线的末端连接到零线。
单控开关与多控开关区别单控开关和多控开关的分别发现很多装修的朋友分不清楚单控开关面板和双控开关面板，不明白它们有什么不同?现在我跟大家具体介绍一下：我们装修时常用的开关面板，从功能上来分的话可以分为单控开关面板和双控开关面板，这样讲大家可能不好理解，那我用实例来跟大家说下，可能大家会更容易理解单控开关面板：一个灯，你只要用一个开关，在一个地方控制，那这个开关你就可以用单控开关双控开关面板：同样的一个灯，你不仅想在这个地方可以控制，也想在另外一个地方控制，打个比方，你想在卧室门口处装个开关可以控制这个灯，也想在你睡觉的床头边上装个开关，也可以控制这个灯，这样就变成两个开关面板都想要同时控制这个灯，那这个时候，你就要用双控开关了，用单控的开关面板，就没办法达到你的目的了功能：单控开关面板可以用双控开关面板来代替，它具备了单控开关的功能，而单控开关却不能代替双控开关。

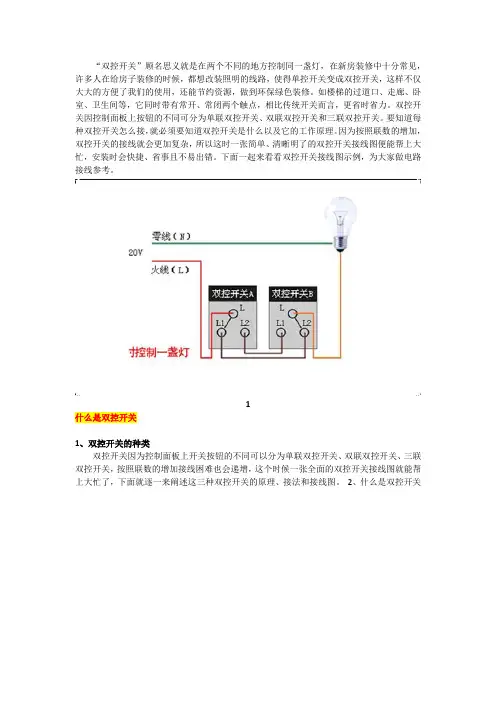

新房装修,双控开关装错了有你哭的,双控开关准确接线!!!
“双控开关”顾名思义就是在两个不同的地方控制同一盏灯，在新房装修中十分常见，许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。
如楼梯的过道口、走廊、卧室、卫生间等，它同时带有常开、常闭两个触点，相比传统开关而言，更省时省力。
双控开关因控制面板上按钮的不同可分为单联双控开关、双联双控开关和三联双控开关。
要知道每种双控开关怎么接，就必须要知道双控开关是什么以及它的工作原理。
因为按照联数的增加，双控开关的接线就会更加复杂，所以这时一张简单、清晰明了的双控开关接线图便能帮上大忙，安装时会快捷、省事且不易出错。
下面一起来看看双控开关接线图示例，为大家做电路接线参考。
1什么是双控开关1、双控开关的种类双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
2、什么是双控开关22、什么是双控开关首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(比如：在下楼是打开开关，到楼上后关闭开关。
说真的这样的设计真的非常方便，可以省去很多不必要的麻烦。
)。
3一般常常用在家里楼梯的前后端及卧室门口和床头。
下面是一张接线图，大家看了就明白了。
4双控开关怎么接？双控开关接线分单联双控、双联双控开关、三联双控开关三种。
一、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图52、单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
电灯多地控制线路
电灯多地控制线路发布时间:2011-10-11 14:10:47 访问次数:1509楼梯口、廊道照明，如需多地控制一盏灯时，可采用这种线路。
BC847AT(1)线路之一线路如图3-11所示。
图3-11(a)、(b)、(c)分别为二处、三处和四处控制一盏灯。
当需要更多的地点控制时，只要各控制点增加一双联开关即可。
操作任何一个开关，都可以开灯和关灯。
多处控制一盏灯的控制线路,可以应用逻辑关系式进行设计.如设计三处控制一盏灯,可按以下步骤进行.设三处的相应开关为a、b、c。
第一步：分析开关的动作状况，写出逻辑关系式。
设a、b、c初始状态灯不亮，当任意拨动某一开关，灯应亮；若再拨动一个开关，灯应灭；继续拨动一个开关，灯又亮。
据此写出逻辑关系式如下：第二步：由上式便可直接画出初步接线图，如图3-12所示。
第三步：经整理、简化（从两边向中间简化），得图3-ll(b)。
用此方法，可以设计各种逻辑控制电路。
(2)线路之二线路如图3-13所示。
它由负载传感器SL、双稳态触发器A (C043)、固态继电器KSO及直流电路等组成。
①工作原理SL是一种新型负载传感器件，当1、2脚之间接通时（串通电阻允许在0～50kΩ之间,因此不怕开关触点氧化），其输出端4脚便变为高电平，输出电流可达50mA，输出电压约为3脚的电源电压。
设在各地的按钮SB1～SBn并联在SL的1、2脚上，由于1、S2脚间的电压为零，故按钮两端是不带电的，操作十分安全。
任按其中一个按钮，均可使sL的4脚输出高电平。
该脉冲信号经限流电阻R1送人双稳态电路A，使电路翻转，Q湍由原来的低电平变为高电平，于是固态继电器KSO受到高电平控制，内部双向晶闸管导通，接通电灯EL回路，电灯亮（如系感性负载，需在KSO的输出端并联一只压敏电阻RV，以保护KSO）。
当再一次按下任一按钮时，SL的4脚又输出一个脉冲信号，导致A的电路翻转，Q端又转为低电平，KSO控制端电压消失，内部双向晶闸管关闭，切断负载回路，电灯熄灭。
两地控制一盏灯电路图详解
两地控制一盏灯电路图详解两地掌握电灯，在越来越注意生活质量的今日，由于其成本低、安装简洁、购买便利等特点，几乎成了当今卧房电灯掌握方式的不二之选。
两地掌握，有别于单控和多控，即只有2个开关掌握电灯，由于其开关不同，因此熟悉清晰这一点是非常关键的。
有关多控开关的安装方法，请戳装修时的一小步，生活质量的一大步：电灯多地掌握的安装方法购买开关——全部开关的正面都一样，区分在于背板，以单开（正面只有一个键）为例▼双控开关的背板有三个接线柱，下面是双控开关与单控开关的区分▼下面是双控开关与多控开关的区分▼在双控开关的三个接线柱中，L（有些品牌的标注是COM）是进线，L1与L2分别为两个出线，其内部结构如图▼熟悉到这种开关后，我们就可以自行到电料市场购买了。
价格方面，杂牌子的一般在几元钱一个，德力西等品牌价格稍高，但也基本都在十元左右。
进口品牌和公牛稍贵，但也都在十几元。
当然这东西没有上限，我说的只是品牌里大多数系列产品的售价。
布线——电灯电线一般使用1.5平方（毫米）或2.5平方，当然有些人情愿把家庭用线全部换成4方的，也无所谓。
我们假设要从A，B两地掌握电灯：布线时，需要从配电箱内引出一根零线和一根火线，火线直接通往A 地接线盒；零线先通向电灯接线盒，然后再从电灯接线盒内接一根线连接到B地接线盒内；最终，取两根线，连接A,B两地接线盒。
如此一来，A接线盒内就有了3根待接的电线，分别为通向配电箱的火线1根，通向B地接线盒的1根；B地接线盒内有3根待接的电线，分别为通向A地接线盒的2根，通向电灯接线盒的1根；电灯接线盒内有2根待接的电线，分别为通向配电箱的1根和通向B地接线盒的1根。
所用线色如下图▼接线——A地接线时，双控开关上的L接线柱连接上图中红色的线，L1与L2接线柱连接上图中绿色的线；B地接线时，双控开关上的L接线柱连接通向电灯接线盒的那根绿色线，L1与L2接线柱连接通向A地的两根线；电灯接线盒内的线不需要连接，安装电灯时再接。
多处控制一盏灯双联开关的几种接法
多处控制一盏灯双联开关的几种接法在日常工作和生活中，经常会遇到这样的情况：需要在两处都能控制一盏灯、一个交流接触器或其他电器的开或关。
可用两只双连开关按图7所示的方法接线，便可达到目的。
如在卧室门口和床边各装一只双联开关控制卧室吸顶灯。
这样，夜间进门时打开门边的开关，上床时门时打开门边的开关，上床时只要关掉装在床边开关即可。
采用图7所示接线方法必须有两根控制线。
这在某些场合下有困难，如原有的穿线管子比较细，增加导线有困难。
此时可将图7所示接线方法改为图8所示的方法接线，这时只需一根控制线。
这就是老电工常称之谓“双进火”电路。
这种接线方法最大的缺点是，当照明灯不亮时，有可能开关都接在相线上，即灯的两端都可能接到相线上。
如检修人员不知道，稍为粗心大意，此时接触照明灯，就有触电的危险。
因此，使用时应注意这一点。
图7和图8所示接线方法相比较，虽然图8所示接法能省工、省料，但很不安全。
图7所示接法是符合规程的，如果在更换灯泡或检修灯头时，只要关掉开关就可将相线电源关断，灯头处不会带电，不致发生触电事故。
而图8所示接法即使检修人员在检修灯头时，开关已明显断开，但有时开关并不断开相线电源，所以灯头处就会带电，会发生检修人员触电事故。
另外，图8所示接法，相、零（中性线）线均进同一开关，如果负载功率大于一定值时，开关动作会产生电弧而使相零短路如图9所示，节省一根控制导线的两地控制开关接法。
当两个地点之间距离较远时，耗用的导线就要很多，按图9所示的方法接上4只二极管，就可节省两个双联开零短路。
关之间的一根导线。
二级管耐压要大于400V，正向电流大于负载电流即可。
采用图9所示方法接线，电灯要比额定功率时稍暗，但耗电量却减少了一半，同时灯泡的寿命也大大延长，很适合楼梯、走廊使用。
当控制地点超过两个时，可在两个双联开关中间加装双刀双掷开关，如图10所示是3个控制地点的接线方法。
如果需要在4个地点控制，再增加一个双刀双掷开关，如图11所示。
多位开关接线方法
多位开关接线方法在电气领域中，多位开关是一种常见的电气设备，它可以同时控制多个电路的开关状态。
多位开关的接线方法有多种，下面将介绍几种常见的接线方法。
1. 串联接线法串联接线法是最简单也是最常见的一种多位开关接线方法。
在串联接线法中，多个开关的输出端按顺序连接起来，形成一个电路的开闭控制链。
当其中一个开关闭合时，电流可以通过整个电路，实现对电路的开闭控制。
2. 并联接线法并联接线法是另一种常见的多位开关接线方法。
在并联接线法中，多个开关的输出端同时连接到电路的同一个节点上。
当其中任意一个开关闭合时，电流可以通过该节点，实现对电路的开闭控制。
并联接线法适用于需要多个开关同时控制一个电路的情况。
3. 交叉接线法交叉接线法是一种多位开关接线方法，它可以实现各个开关之间的相互独立控制。
在交叉接线法中，每个开关的输出端分别连接到一个独立的电路节点上。
通过控制不同开关的闭合状态，可以实现对不同电路的开闭控制。
交叉接线法适用于需要实现多个独立控制的情况。
4. 级联接线法级联接线法是一种多位开关接线方法，它可以实现多个开关按照特定的顺序逐个闭合，从而实现复杂的电路控制。
在级联接线法中，每个开关的输出端连接到下一个开关的输入端，形成一个电路的控制链。
通过控制不同开关的闭合状态，可以实现对电路的逐级开闭控制。
级联接线法适用于需要按照一定的顺序控制多个电路的情况。
5. 双向接线法双向接线法是一种特殊的多位开关接线方法，它可以实现对电路的正反向控制。
在双向接线法中，每个开关的输出端同时连接到电路的两个节点上，一个节点用于正向电流，另一个节点用于反向电流。
通过控制不同开关的闭合状态，可以实现对电路的正反向控制。
双向接线法适用于需要实现正反向控制的情况。
以上是几种常见的多位开关接线方法，它们在不同场景下具有不同的应用。
在实际应用中，根据具体的需求和电路设计，可以选择合适的接线方法来实现对电路的控制。
掌握了这些接线方法，我们可以更加灵活地应用多位开关，实现各种电路的开闭控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈多地控制一盏灯接法
上虞市石狮机电有限公司 金峥峥
摘要：多地控制一般要用到双控开关，有叫双联开关，按照控制不同的灯组可分为：一位、
二位或多位，其中两位或多位的双控开关内部有两组或多组一位双控开关组成。
一位双控开关实质上是一个单刀双掷开关，每一位控制相应的灯组。
随着控制地的增加也可以用PLC 进行控制。
关键词：两地控制，三地控制，四地控制，PLC 。
内容提要：
1、 楼梯照明用的双控开关电路：在照明电路中，楼梯照明一般用两只双控开关控
制一灯，也就是在楼上楼下各用一只双控开关控制。
它有三种控制接法，如图1---图3所示，下面分析这三种电路的优劣：
图1 图2 图3
（1） 图1电路，开关安装在火线进口处，在开关内即使接线有误，也不会发生短路、烧
断保险丝。
另外，灯熄灭时，灯泡，处于开路壮态，灯座与火线脱离，换灯泡安全。
在维修中，手误接触开关中的接线柱，也不易发生触电事故。
故此电路比较安全，符合安全规范。
（2） 图2电路，虽然也是火线进开关，但这种电路接线较复杂，容易搞错，所用导线也
较多，一般不使用。
（3） 图3电路，因火线、地线都进开关，故接线、维修时要谨防短路。
灯熄灭时，灯泡
处于短路状态，灯座有可能仍与火线接触，也就是说，电路存在安全隐患，这是不合安全规范的接法，不得使用。
但是有些家庭装修承包工，为了节省线材和工时，常采用这种不合安全规范的接法，因为它使用的导线要比图1少用一根线，安装更为简单。
为了安全起见，用卡口灯泡比较好，或设置警示标语：“灯在熄灭壮态时不得触摸内部金属体”。
2：双控开关三控一灯电路： 在家庭装潢中，如果要求在双人床两边和进入房间通
道三处共同控制房间的同一盏照明灯，一般用两只一位双控和一只一位三控开关。
三位开关可用可用一只两位双控开关改装如图4所示，就是把这只两位双控开关的静触点分别用绝缘导线交叉接上，就改装成一只“三控开关”，不过这只开关在使用时要同时按两位开关才起作用，也可用胶水粘上，使它们一起动作，当然可以买成品的三控开关效果更好。
图5是三地控制的电路图。
H
零火
S3S2S1
火零s4
图4 图5
3、四地独立控制一盏灯： 只要在三地控制电路的基础上在添上一只“三控开关‘就可以了，如图6所示，如果要求实现五地、六地等多地控制依次类推。
图6
4、用PLC 设计三地控制电路：可编程序控制器（PLC, Programmable Logic Controller ）
是采用微电脑技术制造的自动控制设备。
他以顺序控制为主，回路调节为辅，能完成逻辑判断、定时、记忆和算术运算等功能。
随着PLC 技术的发展，其功能越来越多，集成度越来越高，网络功能越来越强，PLC 与上位PC 机联网形成的PLC 及其网络技术广泛地应用到工业自动化控制之中，PLC 集三电与一体，具有良好的控制精度和高可靠性，使得PLC 成为现代工业自动化的支柱。
PLC 的生产厂家和型号、种类繁多，不同型号自成体系有不同的程序语言和使用方法，，与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强等优点。
下面以三地控制为例进行说明，X0、X1、X2分别表示三地三个开关，Y0表示电灯，程序要求按下任意一个开关均可以控制灯亮灭，如果同时按下三个开关灯亮，图7是梯形图，图8为指令图，图9为I/O 接线图。
图7
图8
S4
S3S2S111321321火线
零线12312
3
2323S5S6
5、用PLC 定时多地控制一盏灯：电气控制原理如图10所示，梯形图如图11所示，指
令图如图12所示，I/O 接线如图13所示。
图10
图11
x0
x1x2
E
Y0
交流220伏
s1s2s3
PLC
图9（I/O 接线图）
图
图12
图13
6、用555电路定时多地控制一盏灯：电路如下图14所示。
控制按钮开关AN1～AN4可安装在走廊不同位置，只要按动AN1～AN4任意一只按钮，照明灯L马上点亮，同时经变压器降压、整流滤波，给555集成电路供电。
555集成电路第②、⑥脚所连接220μF电容器上初始电压为零，于是555集成电路第③脚输出高电平，继电器J1吸动，使常开接点J1-1闭合，整个电路进入定时自锁状态。
此后电源对555集成电路第②、⑥脚上的电容器充电，电压上升。
当电容器充电约2/3直流电源电压时为定时时间，约需3分钟，此时555集成电路第③脚输出翻转为低电平，于是J1释放，接点开关J1-1自动断开，电灯L熄灭。
只需再按动AN1～AN4中任意一只按钮，又会重新定时，开启电灯。
图
图14
6、结语：多地控制电路是家庭布线的常用电路，两地、三地控制直接用导线线路比较简单可行，如果控制地再增加用导线就显得麻烦，这时如果用PLC进行设计改造就比较方便，另外还可以用其它电子电路进行多地控制等等，以上介绍的是比较常用的方法，希望对大家有所帮助。
参考文献：石小法邓红主编《电子技术》高等教育出版社
诸林裕主编《电子技术基础》中国劳动社会保障出版社
谭有关主编《设备电气控制及维修》机械工业出版社
武可庚主编《机械设备控制技术》高等教育出版社。
