桥梁工程第四章圬工与钢筋混凝土拱桥
圬工和钢筋混凝土拱桥设计 拱桥构造
钢筋混凝土板拱
n据桥宽需要可采用整体式 板拱或分割成若干板块
第二节 拱桥构造 一、主拱圈的构造 2、肋拱
纵梁
横梁
立柱
横系梁
拱肋
拱肋
第二节 拱桥构造 一、主拱圈的构造 2、肋拱 （1）材料
筋混凝土
混凝土
混凝土
普通钢筋
钢管
混凝土
管混凝土
混凝混土凝混凝土土
普通钢筋
型钢
拱肋的材 料形式
普通钢筋
混混凝凝土土
梁式拱上 建筑
第二节 拱桥构造 2、空腹式拱上建筑 1）腹孔
第二节 拱桥构造 二、拱上建筑的构造
2、空腹式拱上建筑 1）腹孔
（1）拱式拱上建筑
特点：构造简单，外形美观，重量较大。 布置：一般对称布置在靠近拱脚侧的一定区段内（1/3~1/4跨径 范围），一般3~6跨，也有采用全空腹型式。 跨径：根据主拱的受力条件确定，中小跨径2,5~5.5m，大跨径 （1/8~1/15）l。
2、伸缩缝与变形缝（※）
作用：使结构的计算图式尽量与实际的受力情况相符合；避免 拱上建筑不规则的开裂，以保证结构的安全使用和耐久性。 伸缩缝与变形缝的做法区别： 伸缩缝0.02—0.03m，施工时将木屑与沥青按1：1的比例配合压制 而成的预制板嵌入砌体或埋入现浇混凝土中即可。 变形缝:不留缝宽，可干砌、用油毛毡隔开或用低标号砂浆砌 筑。 设置位置区别：通常在相对变形（位移或转角）较大的位置 设置伸缩缝，在相对变形较小处设置变形缝。
第二节 拱桥构造 三、拱桥的其他细部构造
4、拱中铰的设置
（2）平铰
平铰接缝间可用低标号的砂浆填塞，也可用垫衬油毛毡或者 直接干。 中小跨径钢筋混凝土整体式拱桥。
第二节 拱桥构造 三、拱桥的其他细部构造
圬工和钢筋混凝土拱桥

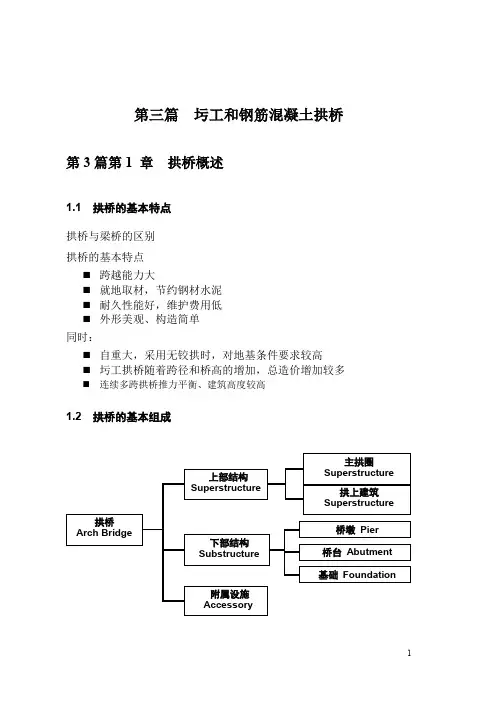

第三篇圬工和钢筋混凝土拱桥第3篇第1 章拱桥概述1.1 拱桥的基本特点拱桥与梁桥的区别拱桥的基本特点⏹跨越能力大⏹就地取材，节约钢材水泥⏹耐久性能好，维护费用低⏹外形美观、构造简单同时：⏹自重大，采用无铰拱时，对地基条件要求较高⏹圬工拱桥随着跨径和桥高的增加，总造价增加较多⏹连续多跨拱桥推力平衡、建筑高度较高1.2 拱桥的基本组成拱桥Arch Bridge上部结构Superstructure下部结构Substructure附属设施Accessory主拱圈Superstructure拱上建筑Superstructure桥墩Pier桥台Abutment基础Foundation1.3 拱桥的主要类型⏹按主拱圈所使用建筑材料分：圬工拱桥、钢筋混凝土拱桥、钢拱桥、钢-混凝土组合拱桥⏹按拱上建筑形式分：⏹按主拱圈所使用建筑材料分：圬工拱桥、钢筋混凝土拱桥、钢拱桥、钢-混凝土组合拱桥⏹按拱上建筑形式分：实腹式拱桥、空腹式拱桥⏹按主拱圈线形分：圆弧线、悬链线、抛物线⏹按主拱圈所使用建筑材料分：圬工拱桥、钢筋混凝土拱桥、钢拱桥、钢-混凝土组合拱桥⏹按拱上建筑形式分：实腹式拱桥、空腹式拱桥⏹按主拱圈线形分：圆弧线、悬链线、抛物线⏹按桥面的位置分：上承式拱桥、中承式拱桥、下承式拱桥1.3.1 按照结构受力图示分类：●简单体系拱桥●组合体系拱桥●拱片桥简单体系拱桥⏹三铰拱⏹两铰拱⏹无铰拱组合体系拱桥由拱肋、系杆、吊杆（或立柱）、行车道梁（板）及桥面系等组成1.3.2 按照主拱圈截面形式分类：●板拱桥●板肋拱桥●肋拱桥●双曲拱桥●箱形拱桥第3篇第2章拱桥的构造2.1 主拱圈的构造2.1.1 板拱⏹材料: 天然石材（30号），砂浆Mu5.0~7.5 号⏹形式：等截面圆弧拱、等截面或变截面悬链线拱。
⏹细部构造：编号和砌筑方法2.1.2 肋拱⏹肋拱桥的组成:⏹拱肋布置：⏹拱肋形式：拱肋形式：矩形截面：肋高h = (1/40~1/60)l ；肋宽b=(0.5~2.0)h工字形截面：肋高h = (1/25~1/35)l ；肋宽b=(0.4~0.5)h腹板厚b’=30~50 cm钢管混凝土肋拱：肋高h = (1/45~1/65)l箱形截面：肋高h = (1/40~1/55)l2.1.3 箱形拱特点：⏹截面抗弯、抗扭刚度大，拱圈整体性好；⏹单条箱肋稳定性好，能单箱肋成拱，便于无支架施工；⏹箱形截面能适应主拱圈各截面抵抗正负弯矩的需要；⏹自重相对较轻；⏹制作要求较高，吊装设备较多，主要适用于大跨径拱桥。
桥梁工程A题库
一、选择题1、最早的桥梁理论出现在( )时期。
A 东汉B 北宋 C. 唐朝 D 晋朝2、下列影响砼结构耐久性的，属于内因的是( )？A.水灰比B.砼的碳化C. 养护不到位D.钢筋腐蚀3、基础变位的影响属于( )？A.恒载B.附加力 C特殊荷载 D.活载4、长钢轨的纵向水平力属于( )？A.恒载B.附加力 C特殊荷载 D.活载5、钢钢轨的断轨力属于( )？A.恒载B.附加力 C特殊荷载 D.活载6、制动力和牵引力属于( )？A.恒载B.附加力 C特殊荷载 D.活载7、1.专用人行桥梁的人群荷载集度取 （ ）①3000N/m ②3500N/m③4000N/m ④4500N/m8. 以下公路桥梁荷载中，属于永久作用的是( )①汽车引起的土侧压力 ②温度作用③砼收缩和徐变 ④温度作用9．如果桥面铺装采用水泥混凝土，则其标号应比桥面板混凝土标号（ ）①高 ②低 ③相等 ④没有确定的要求10. 拱桥在竖向荷载作用下，主拱圈的内力主要为( )①弯矩 ②轴力③剪力 ④弯矩和剪力11．行车道路面设置横坡时通常采用( )①直线型 ②圆曲线 ③抛物线 ④悬链线12．以下哪种情况下桥上不必设置专门的排水设备？( )①桥面纵坡大于2%且桥长小于100m时②桥面纵坡大于2%且桥长小于50m时③桥面纵坡大于1%且桥长小于100m时④桥面纵坡大于1%且桥长小于50m时13. 公路桥梁上将长边和短边之比≥2的四边支承的板称为( )①多向板 ②双向板③单向板 ④铰接单向板14、我国的公路等级一共有（ ）①4个 ②5个③6个 ④3个15．连续梁桥在力学上属于（ ）①静定体系 ②超静定体系 ③静不定体系 ④前三者均不正确16. 关于连续梁桥，下列说法正确的是（ ）①跨中弯矩比同等跨度的简支梁大 ②一般情况下中跨小于边跨跨度③荷载作用下中间支点产生负弯矩 ④跨越能力比简支梁小17. 公路桥梁荷载中，汽车的制动力属于( )①基本可变荷载 ②永久荷载③其他可变荷载 ④偶然荷载18．桥面铺装设置双向横坡时，其坡度通常为（ ）。
桥梁工程期末复习资料
桥梁工程期末复习资料第一篇总论第一章设计洪水位：桥梁设计中按规定的设计洪水频率计算所得的高水位。
P8总跨径：总跨径是多孔桥梁中各孔净跨径的总和，桥梁孔径，反映了桥下宣泄洪水的能力。
P8桥梁全长：简称桥长，对于有桥台的桥梁，为两岸桥台侧墙或八字墙尾墙之间的距离，以L表示；对于无桥台的桥梁为桥面系长度。
P8桥梁高度：简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。
P8矢跨比：是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径l之比，也称拱矢度，他是反映拱桥受力特性的重要指标。
P9钢架桥的主要承重结构是梁或板和立柱或竖墙整体结合的钢架结构，梁和柱的连接处具有很大的刚性。
P10按上部结构的行车道位置分为上承式桥，下承式桥和中承式桥。
P13第二章桥梁设计必须遵照“安全、适用、经济、美观和有利环保”的基本原则。
P15桥梁设计程序采取两阶段设计：1、第一阶段是初步设计；2、第二阶段是施工图设计。
P16对于跨越河流的桥梁一般包括下面几个方面：桥梁横断面设计，主要是确定桥面净空和桥跨结构横断面的布置。
P19人行道、自行车道与行车道之间应设置分隔设施：一个自行车道的宽度为1.0m；当单独设置自行车道时，不宜小于两个自行车道的宽度。
人行道的宽度宜为0.75m或1.0m；大于1.0m时，按0.5m的级差增加。
当设路缘石时，路缘石高度可取0.25m—0.35m。
P21对于一般小桥，为了改善路线的线性，或城市桥梁受原有街道的制约时，有时也修建斜交桥，斜度通常不宜大于45°。
在通航河流的上的桥梁，其墩台沿水流方向的轴线与最高通航水位主流方向的交角大于5°时，宜增加通航孔净宽。
P21第三章桥梁上的作用按时间变化可分为永久作用、可变作用和偶然作用。
P25汽车荷载等级：汽车荷载分为公路I级和公路II级两个等级。
汽车荷载由车道荷载和车辆荷载组成。
车道荷载由均布荷载和集中荷载组成。
桥梁结构的整体计算采用车道荷载；桥梁结构的局部叠加、涵洞、桥台和挡土墙压力等的计算采用车辆荷载。
桥梁工程学习大纲
《桥梁工程》教学大纲一、课程基本信息课程编号：17011237课程类别：专业课课程性质：必修学时/学分：64/2先修课程：结构力学、材料力学、桥渡水文、结构设计原理适用专业：桥渡专业二、课程简介、目标及学生应达到的能力本课程宜安排学生在学完结构力学、材料力学、桥渡水文、结构设计原理等有关基础课或专业基础课程之后的第七学期。
（1）掌握各类桥梁的分类、组成、受力特点、构造细节、适用条件等。
（2）学会简支桥梁的设计计算。
（3）学会简单拱桥的设计原理。
（4）掌握墩台构造本课程教学中，授课教师应有丰富的工程施工经验和设计经验，方能准确的讲解和指导课程设计，并使内容生动形象。
三、课程教学内容与学时分配第一篇总论（共8学时）第一章概述（2学时）第一节桥梁在交通事业中的地位和国内外桥梁的发展状况第二节桥梁的组成和分类本章重点、难点：1、桥梁组成部分和概念术语2、桥梁的结构体系和内容第二章桥梁的总体规划和设计要点（4学时）第一节桥梁总体规划原则和基本设计资料第二节桥梁纵、横断面设计和平面布置第三节桥梁设计的方案比较本章重点、难点：1、桥梁设计的基本要求和设计程序2、纵横平三设计的内容第三章桥梁的设计荷载（2学时）第一节规范中有关设计荷载的规定第二节荷载组合本章重点、难点：1、荷载分类、内容和计算方法第二篇钢筋混凝土和预应力混凝土梁式桥（共38学时）第一章概述（2学时）第一节钢筋混凝土和预应力混凝土梁式桥第二节梁式桥的主要类型及其适用情况本章重点、难点：1、梁式桥分类和特点2、适用情况第二章桥面构造（4学时）第一节桥面铺装第二节桥面排水设施第三节桥面伸缩缝第四节人行道、栏杆与灯柱本章重点、难点：1、桥面铺装的类型、桥面横坡2、伸缩缝基本要求和构造第三章板桥的设计与构造（4学时）第一节板桥的类型及其特点第二节简支板桥的构造第三节斜交板桥的受力特点与构造本章重点、难点：1、板桥分类和构造2、斜交板桥的受力与配筋。
第四章装配式简支梁桥的设计与构造（4学时）第一节装配式简支梁桥的构造类型第二节装配式钢筋混凝土简支梁桥第三节装配式预应力混凝土简支梁桥第四节组合梁桥本章重点、难点：1、构造部位和作用2、配筋第五章简支梁桥的计算（18学时）第一节概述第二节行车道板的计算第三节荷载横向分布计算第四节主梁内力计算第五节横隔梁内力计算第六节挠度、预拱度的计算本章重点、难点：1、行车道板的分类和计算方法2、杠杆原理法偏心压力法和比拟正交板法3、主梁内力计算原理4、横隔梁内力计算原理5、横向分布系数概念第六章梁式桥的支座（6学时）第一节概述第二节支座的类型和构造第三节支座的设计与计算本章重点、难点：1、支座类型2、板式橡胶支座的计算第三篇圬工和钢筋混凝土拱桥（共12学时）第一章概述（2学时）第一节拱桥的基本特点及其适用范围第二节拱桥的组成及主要类型本章重点、难点：1、拱桥组成2、拱桥的各种类型第二章拱桥的构造（2学时）第一节主拱圈的构造第二节拱上建筑的构造第三节拱桥的其它细部构造第四节其它类型拱桥的构造本章重点、难点：主拱圈和拱上建筑的构造第三章拱桥的设计（2学时）第一节拱桥的总体布置第二节拱轴系数的选择和拱上建筑的布置第三节拱圈截面变化规律和截面尺寸的拟定第四节拱桥构造示例本章重点、难点：1、拱轴系数的选择2、拱圈截面拟定第四章拱桥的计算（6学时）第一节悬链线拱的几何性质及弹性中心第二节恒载作用下拱的内力计算第三节活载作用下拱的内力计算第四节裸拱内力计算第五节温度变化、混凝土收缩和拱脚变位的内力计算第六节拱圈强度及稳定性计算第七节拱圈应力调整第八节组合截面的计算特点第九节圆拱无铰拱计算要点第十节其它类型拱桥的计算特点第十一节连拱计算本章重点、难点：1、拱轴系数的计算2、恒载计算原理和公式3、活载计算原理和公式4、拱圈应力调整的方法第四篇桥梁墩台（共6学时）第一章桥梁墩台的构造和设计（6学时）第一节概述第二节桥墩第三节桥台本章重点、难点：1、桥墩分类与构造2、桥台分类与构造四、课程教学方法课堂教学（64学时）以多媒体课件为主进行讲解，配合图片和视频教学。
圬工与钢筋混凝土拱桥
圬工与钢筋混凝土拱桥拱桥不仅可以利用钢、钢筋混凝土等材料来修建，而且可以根据拱的受力特点，充分利用抗压性能较好而抗拉性能较差的圬工材料（石、混凝土、砖等）来修建。
4.1 拱桥概述4.1.1 拱桥的受力特点拱桥是公路上使用很广泛的一种桥梁体系。
拱桥与梁桥的区别，不仅在于外形不同，更重要的是两者受力性能有差别。
梁式结构在竖向荷载作用下，支撑处仅产生竖向支承反力，而拱式结构在竖向荷载作用下，支撑处不仅产生竖向反力，而且产生水平推力。
由于这个水平推力的存在，拱的弯矩比相同跨径的梁的弯矩小很多，而使整个拱主要承受压力。
1.拱桥的主要优点（1）跨越能力较强。
（2）能充分做到就地取材，与钢桥和钢筋混凝土梁桥相比，可以节省大量的钢材和水泥。
（3）耐久性好，而且养护、维修费用少。
（4）外形美观。
（5）构造较简单，尤其是圬工拱桥，技术容易掌握，有利于广泛采用。
2.拱桥的主要缺点（1）自重较大，相应的水平推力也较大，增加了下部结构施工的工程量，当采用无铰拱时，对地基要求高。
（2）拱桥（尤其是圬工拱桥）一般采用在支架上施工的方法修建，随着跨径和桥高的增大，支架或其他辅助设备的费用大大增加，提高了拱桥的总造价，也增大了拱桥的施工难度。
另外，拱桥的施工工序较多，在圬工拱桥建设中，目前还未能采用高度机械化和工业化的施工方法，因而需要的劳动力较多，建桥时间也较长。
（3）由于拱桥水平推力较大，在连续多孔的大、中型桥梁中，为防止一孔破坏而影响全桥的安全，需要设置单向推力墩，增加了造价。
（4）与梁桥相比，上承式拱桥的建筑高度较高，当用于城市立体交叉及平原区的桥梁时，因桥面标高提高，两岸接线的工程量增大，或桥面纵坡增大，既增加造价，又对行车不利。
拱桥虽然存在这些缺点，但由于它的优点突出，在条件许可的情况下，修建拱桥往往仍然是经济合理的。
4.1.2 拱桥的构造和主要类型1.拱桥的构造拱桥也是由上部结构和下部结构两大部分组成的。
拱桥的上部结构由拱圈及其上面的拱上结构（建筑）所构成。
桥梁工程第四篇拱桥PPT课件
20
21
22
23
24
25
26
பைடு நூலகம்
27
按照拱轴几何特征分类
28
拱桥结构与构造
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
建桥材料的不同：由于 拱 以 受压为主，可以充 分利用抗拉性能较差而抗压性能较好 的 圬工材料 （石料、混凝土、砖等）来建造拱桥，这种由圬 工材料建造 的拱桥，称为圬工拱桥。
6
二、拱桥的分类
7
8
9
10
11
按车承位置分类
12
13
14
按结构体系分类
15
16
17
18
按截面形式分类
第四篇 混凝土拱桥
1
一、概 述
2
3
4
5
拱桥与梁桥的区别：
几何上的不同： 跨径、矢高、矢跨比。主拱与桥 道系（拱上建筑）组成
力学上的不同： 反 力 ： 在 竖 直 荷 载作用下，三铰拱的竖向反 力与简支梁相同，三铰拱会产生水平反力。 内力：水平反力引起拱内力中出现了轴力，同时 降低了弯矩与剪力。
圬工与钢筋混凝土拱桥
板拱构造简单，施工方便，主要用于中、小跨径的拱桥。一般采用钢筋混凝土或圬工材料建造。 板拱的石料规格一般采用料石、块石、片石等各种类型。 根据受力特点，石砌板拱主拱的构造应满足下列要求: ①拱石的受压面应选择较大的平整面，并使拱石的大头向上，小头向下，受压面的砌缝应在辐射方向上。 ②当拱厚较大时，宜采用2～4 层砌筑，并应纵、横错缝，错缝间距不小于100mm。 ③砂浆砌缝宽度不应大于20～30mm。 ④拱圈与墩台及空腹式腹拱墩连接处，应采用特制的五角石，以改善连接处的受力状况。 板拱的宽度由桥宽确定，但其宽跨比不应小于1/20； 板厚由跨径、矢跨比和荷载等级等因素综合确定。
2
小跨径拱桥可采用实腹式圆弧拱或实腹式悬链线拱,大、中跨拱桥可采用空腹式悬链线拱,轻型拱桥或矢跨比较小的空腹式拱桥可采用抛物线拱。
3
3.拱轴线型的选择-2
4.2.2 简单体系拱桥的构造
1.主拱构造 主拱构造根据其截面形式可分为如下几类： 1)板拱；2)肋拱；3)箱形拱；4)双曲拱 2.拱上建筑构造 拱上建筑按其采用的构造方式，可分为实腹式和空腹式两种。 1)实腹式拱上建筑；2)空腹式拱上建筑 3.细部构造 1)伸缩缝与变形缝 2)拱铰
圆弧线。线型简单,施工方便,易于制作。常用于20m以下的小跨径拱桥。
3.拱轴线型的选择-1
抛物线 对于恒载分布比较均匀的拱桥,如矢跨比较小的空腹式拱桥和轻型拱桥等,可以采用二次抛物线作为拱轴线。
1
悬链线 实腹式拱桥的恒载强度是由拱顶向拱脚连续分布逐渐增大的,这种荷载作用下,主拱的恒载压力线是一条悬链线。部分空腹式拱桥的恒载从拱顶到拱脚不是均匀增加的,其相应的恒载压力不是一条悬链线，为了设计和施工方便,一般仍采用悬链线作拱轴线,并合理布置拱上建筑,使拱轴线在拱顶、拱脚和拱跨四分点处与恒载压力线重合,其它点则有所偏离。这种偏离可以减小拱顶、拱脚截面的控制弯矩。悬链线是我国大、中跨径空腹式拱桥采用最普遍的拱轴线型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021/4/1
上一页 下一页 返回
南京工业大学土木工程学院
8
(2)刚架拱桥
❖刚架拱桥也是一 种有推力的拱桥。 其外形与桁架拱桥 相似，但构造比桁 架拱桥简单，整个 桥跨没有竖杆,只 有少量的斜杆，构 件少，节点也少。
❖刚架拱桥结构整体好,刚度大,结构整体受力合理，自重轻,用 钢量少,可预制安装,施工简便,工期短，对地基承载力要求低。
❖刚架拱桥还具有适用性强，结构线条简单，造型美观，经济效 益好等优点，已在我国得到了广泛应用。目前，我国刚架拱桥跨 径已达90m，一般认为以50m 左右的跨径为宜。
2021/4/1
上一页 下一页 返回
南京工业大学土木工程学院
9
(3)桁式组合拱桥 ❖桁式组合拱桥是由两端的悬臂桁架梁和中段的桁架拱组成的拱 梁组合体系，也是一种有推力结构。
上一页 下一页 返回
南京工业大学土木工程学院
2
4.1.2 拱桥的组成-1
❖拱桥同样由桥跨结构及下部结构两大部分组成。拱桥的桥跨 结构由主拱圈(肋、箱)，传力结构和桥面系组成。
❖桥面系和传力结构，在上承式拱桥中统称为拱上结构；实腹 式拱桥属上承式拱桥，其传力结构包括侧墙和拱腔填料等。
桥梁工程第四章圬工与钢筋混凝土 拱桥
继续
4.1.2 拱桥的组成-2
❖空腹式拱桥的传力结构包括支承桥面系的纵、横梁系和立柱(上 承式)或吊杆(下承式)。在下承式拱桥中传力结构称为悬吊结构； 对于中承式拱桥既有拱上结构，也有悬吊结构。
❖在简单体系拱桥中，主拱是拱桥的主要承重构件，传力结构不 与主拱一起共同承受荷载。在组合体系拱桥中，传力结构与主拱 刚性联成整体拱片，以共同承受荷载。
❖三铰拱属于外部静定结构。一般用于大、中跨径空腹式拱上 建筑的腹拱，不宜用来作为主拱。在软土地基或寒冷地区修建 拱桥时可以采用三铰拱。
❖两铰拱属外部一次超静定结构，其特性界于三铰拱与无铰拱 之间。因地基条件较差而不易修建无铰拱时，可考虑采用两铰 拱。钢桁架拱通常采用两铰拱结构形式。
❖无铰拱属外部三次超静定结构。一般在地基条件良好处修建， 是大跨径桥梁的主要桥形之一。
2021/4/1
上一页 下一页 返回
南京工业大学土木工程学院
6
2.组合体系拱桥
❖组合体系拱桥一般由拱和梁、桁架或刚架等两种以上的基本 结构体系组合而成，拱桥的传力结构与主拱按不同的构造方式 形成整体结构，以共同承受荷载，其力学性能和经济指标往往 优于同等设计条件的单一结构体系。
❖根据构造方式及受力特点，组合体系拱桥可分为桁架拱桥、 刚架拱桥、桁式组合拱桥和拱式组合体系桥等四大类。
❖主孔桁架一般采用斜杆式，可分为三角形式、斜压杆式和斜拉 杆式三种，主孔的悬臂重量将通过上弦拉力传递给边孔。
❖拱上建筑与主拱联合受力，整体性好，纵横向刚度大；
❖悬臂桁架与桁架拱的上弦在节间处断开，可减小上弦杆拉力；
❖悬臂桁架在施工期与ቤተ መጻሕፍቲ ባይዱ运期受力一致。
❖桁式组合拱桥对大跨径桥梁，具有良好的经济效益。
2021/4/1
❖拱桥的下部结构由桥墩、桥台及基础组成，用以支承桥跨结构， 将桥跨结构的荷载传递至地基，并与两岸路堤相连接。
2021/4/1
上一页 下一页 返回
南京工业大学土木工程学院
4
4.1.3 拱桥的分类
❖按建筑材料分：圬工拱桥、钢筋混凝土拱桥、预应力混凝土拱 桥、钢拱桥； ❖按传力结构的形式分：实腹式拱桥、空腹式拱桥； ❖按主拱轴线形式分：圆弧线拱桥、抛物线拱桥、悬链线拱桥； ❖按桥面构造的位置分：上承式拱桥、下承式拱桥、中承式拱桥； ❖按拱脚有无水平推力分：推力拱桥、无推力拱桥；
2021/4/1
上一页 下一页 返回
南京工业大学土木工程学院
1
4.1.1 拱桥的特点及其适用范围
❖拱桥是桥梁工程中使用广泛且历史悠久的一种桥梁结构类型。 拱桥与梁桥的受力性能有着本质区别，拱桥可以利用钢筋混凝土 等材料来修建, 也可以利用抗压性能较好而抗拉性能较差的圬工 材料来修建。
❖拱桥的主要优点是：①跨越能力大。②抗风稳定性强，结构整 体性好。③能充分利用圬工和钢筋混凝土等材料。④耐久性好， 而且养护、维修费用低。⑤构造简单，有利于广泛应用。⑥建筑 艺术造型简洁美观。
❖拱桥的主要缺点是：①下部结构的工程量大，要求有良好的地 基条件。②对于多孔连续的大、中跨径的拱桥，需要采用特殊的 措施以承受不平衡的推力，增加了造价。③与梁式桥相比，上承 式拱桥的建筑高度较高，对行车不利。④传统的拱桥施工工序多， 难度大，费用高，工期长。
❖拱桥在桥梁设计方案中常被选用。
2021/4/1
第四章 圬工与钢筋混凝土拱桥
4.1 概述
4.1.1 拱桥的特点及其适用范围 4.1.2 拱桥的组成 4.1.3 拱桥的分类
4.2 拱桥设计和构造
4.2.1 拱桥总体设计 4.2.2 简单体系拱桥的构造 4.2.3 组合体系拱桥设计和构造
4.3 拱桥计算
4.3.1 简单体系拱桥的计算 4.3.2 组合体系拱桥计算要点
上一页 下一页 返回
南京工业大学土木工程学院
10
(4)拱式组合体系桥
❖拱式组合体系桥是将拱肋和系杆组合起来，共同承受荷载，可 充分发挥各构件的材料强度。拱式组合体系桥可做成有推力的拱 式组合体系桥和无推力的拱式组合体系桥；也可以做成上承式、 中承式或下承式三种型式。
桥梁工程第四章圬工与钢筋混凝土 拱桥
返回
(1)桁架拱桥
❖又 称 拱 形 桁 架 桥 ， 由 拱 和 桁架两种结构体系组合而成。 结构整体性强，受力合理。 其中斜杆式桁架拱是采用较 多的一种形式，分为斜压杆 式、斜拉杆式和三角形式三 种，其中斜拉杆式采用最多。
❖桁架拱桥对软土地基有较 好的适应性。桁架拱桥的构 件除桥面外大部分都可预制 安装。一般以20m～50m中等 跨径为宜。采用预应力桁架 拱桥可提高跨越能力。
❖按拱桥的结构体系分：简单体系拱桥、组合体系拱桥； ❖按主拱截面形式分：板拱桥、肋拱桥、箱形拱桥、双曲拱桥；
❖按矢跨比的大小分：矢跨比大于或等于1/5 的拱称为陡拱，矢 跨比小于1/5 的拱称为坦拱。
2021/4/1
上一页 下一页 返回
南京工业大学土木工程学院
5
1.简单体系拱桥
❖简单体系拱是指拱上全部荷载由主拱圈(肋)单独承担，拱的 传力结构不参与受力，只算作荷载的拱桥结构体系。
