各种硅片不良的解决方法
硅片解决方案
硅片解决方案一、背景介绍硅片是一种用于制造集成电路的重要材料，其质量和性能直接影响到电子产品的稳定性和可靠性。
因此，提供一种高效、可靠的硅片解决方案对于电子行业来说至关重要。
二、问题描述目前存在以下几个问题需要解决：1. 硅片制造过程中的缺陷率较高，导致产品的质量不稳定。
2. 硅片的生产效率相对较低，无法满足市场需求。
3. 硅片的成本较高，影响了产品的竞争力。
三、解决方案为了解决以上问题，我们提出了以下硅片解决方案：1. 提高制造过程中的质量控制通过引入先进的质量控制技术，如光学检测和自动化控制系统，可以实时监测硅片制造过程中的缺陷，并及时采取纠正措施。
同时，建立完善的质量管理体系，对每一道工序进行严格监控，确保产品质量的稳定性。
2. 优化生产工艺，提高生产效率通过改进硅片的生产工艺，如优化材料配比、提高设备的自动化程度等，可以提高生产效率，缩短生产周期。
此外，合理安排生产计划，提前预测市场需求，避免产能闲置或供应不足的情况发生。
3. 降低成本，提高竞争力通过节约能源、优化原材料采购、提高设备利用率等方式，可以降低硅片的生产成本。
此外，与供应商进行合作，争取更有竞争力的价格和优惠条件，进一步降低成本。
降低硅片的成本可以提高产品的竞争力，使其更具吸引力。
四、预期效果通过以上硅片解决方案的实施，我们预期可以达到以下效果：1. 硅片的质量得到显著提升，缺陷率降低，产品质量更加稳定可靠。
2. 生产效率提高，生产周期缩短，能够更好地满足市场需求。
3. 硅片的成本降低，产品竞争力提升，市场份额增加。
五、实施计划为了有效实施硅片解决方案，我们制定了以下实施计划：1. 设立专门的项目组，负责方案的实施和监督。
2. 对硅片制造过程进行全面的分析和评估，确定存在的问题和改进的方向。
3. 寻找合适的供应商和合作伙伴，与其共同推动方案的实施。
4. 制定详细的实施计划和时间表，明确各项任务的责任人和完成时间。
5. 进行必要的培训和技术支持，确保方案的顺利实施和运行。
硅片水波纹缺陷

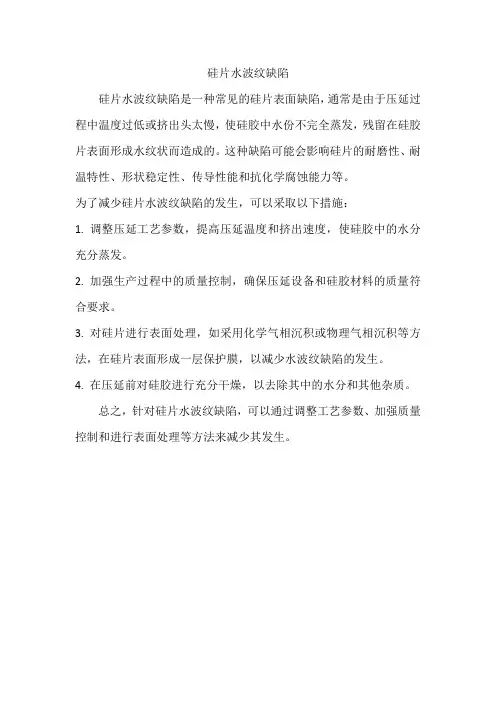

硅片水波纹缺陷
硅片水波纹缺陷是一种常见的硅片表面缺陷，通常是由于压延过程中温度过低或挤出头太慢，使硅胶中水份不完全蒸发，残留在硅胶片表面形成水纹状而造成的。
这种缺陷可能会影响硅片的耐磨性、耐温特性、形状稳定性、传导性能和抗化学腐蚀能力等。
为了减少硅片水波纹缺陷的发生，可以采取以下措施：
1. 调整压延工艺参数，提高压延温度和挤出速度，使硅胶中的水分充分蒸发。
2. 加强生产过程中的质量控制，确保压延设备和硅胶材料的质量符合要求。
3. 对硅片进行表面处理，如采用化学气相沉积或物理气相沉积等方法，在硅片表面形成一层保护膜，以减少水波纹缺陷的发生。
4. 在压延前对硅胶进行充分干燥，以去除其中的水分和其他杂质。
总之，针对硅片水波纹缺陷，可以通过调整工艺参数、加强质量控制和进行表面处理等方法来减少其发生。
硅片解决方案

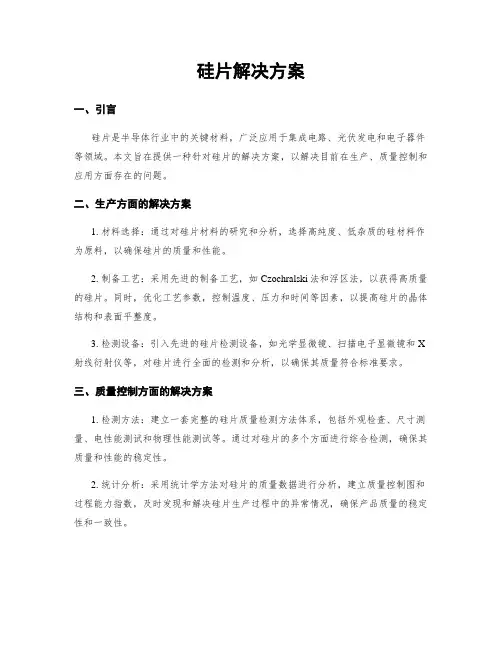

硅片解决方案一、引言硅片是半导体行业中的关键材料，广泛应用于集成电路、光伏发电和电子器件等领域。
本文旨在提供一种针对硅片的解决方案，以解决目前在生产、质量控制和应用方面存在的问题。
二、生产方面的解决方案1. 材料选择：通过对硅片材料的研究和分析，选择高纯度、低杂质的硅材料作为原料，以确保硅片的质量和性能。
2. 制备工艺：采用先进的制备工艺，如Czochralski法和浮区法，以获得高质量的硅片。
同时，优化工艺参数，控制温度、压力和时间等因素，以提高硅片的晶体结构和表面平整度。
3. 检测设备：引入先进的硅片检测设备，如光学显微镜、扫描电子显微镜和X 射线衍射仪等，对硅片进行全面的检测和分析，以确保其质量符合标准要求。
三、质量控制方面的解决方案1. 检测方法：建立一套完整的硅片质量检测方法体系，包括外观检查、尺寸测量、电性能测试和物理性能测试等。
通过对硅片的多个方面进行综合检测，确保其质量和性能的稳定性。
2. 统计分析：采用统计学方法对硅片的质量数据进行分析，建立质量控制图和过程能力指数，及时发现和解决硅片生产过程中的异常情况，确保产品质量的稳定性和一致性。
3. 质量管理体系：建立完善的质量管理体系，包括质量手册、程序文件和工作指导书等，明确质量目标和责任，规范硅片的生产和质量控制流程，确保产品符合相关标准和客户要求。
四、应用方面的解决方案1. 封装技术：针对硅片在集成电路中的应用，研发先进的封装技术，如芯片封装、封装材料和封装工艺等，以提高芯片的可靠性和性能。
2. 光伏应用：针对硅片在光伏发电中的应用，研发高效的光伏电池技术，如多晶硅电池和单晶硅电池等，以提高光伏发电的效率和可持续性。
3. 电子器件应用：针对硅片在电子器件中的应用，研发新型的电子器件结构和工艺，如功率器件和传感器等，以满足不同领域对硅片的需求。
五、总结本文提供了一种针对硅片的解决方案，从生产、质量控制和应用三个方面进行了详细的阐述。
硅片存在的问题及解决方法
硅片厚薄不均原因分析
环境
地面共振
车间温湿度变化大 导向条质量
辅料
槽距不均匀 小滑轮槽 距不均匀 无 切片机张力 不稳定
人员
树脂导向条错位,未放过滤袋/过滤网
工件和托板/工件夹紧螺丝未拧紧
线径不均匀
使用搅拌时间不到的砂浆
厚薄不 均
砂浆配置比例 主辊/导轮质量问题
工艺设计不科学
二次切割程序
工艺入门
切片工艺是设备（包括设备状态和设备准备），切割材料和基于耗材的切 割条件的综合。为确保好的切割和保持尽可能高的收率，就必须认真对待 下面每一步。
设备准备 砂浆 操作人
收率
硅块
钢线
Page 1
不同工艺参数的影响
回收砂浆
悬浮液 硅片厚度 温度 砂子粒径 TTV
线痕
砂浆流量
进给速率 设备稳定性
钢线磨损度
Page 3
花污片原因分析
环境
超纯水
辅料
柠檬酸 草 酸 乳酸 责任心差
人员
不遵守时间
违规脱胶 违规清洗
回收液质量
清洗剂质量
酸的更换量
花污片
超声波衰减
清洗剂更换量 温控不准确 预冲洗喷淋管 堵塞
自来水压力泵 时间控制器
清洗剂PLC控制系统
工艺
仪器
机器
Page 4
花污片预防和返工措施
1. 切割液掺有次氯酸，特别是回收液，对硅片腐蚀特别严重。（请品管 部门分析切割 液的成分） 2. 预冲洗的水压（2.5MPa），水质（中水），流量（5000l/h），角度（10），冲洗时 间（30-40min）等，总之预冲洗要硅片表面无明显脏污，才能进入脱胶 3. 脱胶时尽量全泡，水温50-60℃，加3%的草酸或柠檬酸或乳酸，自然倒伏。 4. 脱胶插片完毕，25-30℃纯水中超声10分钟，超声功率在2000w左右，水要循环。 （插片槽改成具有超声功能） 5. 清洗剂（不同厂家）大部分都是重量比为5%的比例，温度设为60℃，超声3-5分钟。 6. 关键是员工有没有执行和我们提供的设备工具能否满足需要. 7. 如果是个老厂,突然出现花污片了一般要在辅料上找问题(切割液 清洗液 回收液等). 8. 更换时一定要用标准容器,更换量视故硅片规格和数量而定.一般6和6.5寸8000pcs全换 一次,4000pcs时更换一半. 9. 污片返工关键技术:直接经过两槽清洗剂槽,时间3分钟,两槽纯水槽5分钟;花片返工关键 技术：0.2%的氢氟酸100l纯水，浸泡1分钟，先过纯水，再过清洗剂槽。合格率极低。 另外也可采用快速极冷法物理剥离赃物和硅片。
硅片解决方案
硅片解决方案硅片解决方案是指针对硅片生产和应用中的问题提出的解决方案。
硅片是半导体制造过程中的关键材料，广泛应用于电子、光电子、太阳能等领域。
为了提高硅片的质量和生产效率，各种解决方案被提出和应用。
一、硅片生产解决方案1. 原材料选择：在硅片生产过程中，原材料的选择对最终产品的质量有重要影响。
优质的硅原料应具有高纯度、低杂质含量和均匀的晶体结构。
通过严格的原材料筛选和检测，确保生产过程中的杂质控制和晶体生长的均匀性。
2. 晶体生长技术：硅片的生长过程决定了其晶体结构和性能。
采用先进的晶体生长技术，如Czochralski法、浮区法等，可以获得高质量的硅片。
控制晶体生长的温度、压力和速度等参数，优化晶体生长过程，提高硅片的晶体质量和均匀性。
3. 切割和研磨技术：硅片在生产过程中需要进行切割和研磨，以获得所需的尺寸和表面质量。
采用高精度的切割和研磨设备，控制切割和研磨参数，可以实现硅片的精确尺寸和光滑表面。
4. 表面处理技术：硅片的表面处理对其后续工艺步骤和性能有重要影响。
采用化学腐蚀、氧化、涂覆等表面处理技术，可以改善硅片的表面质量、降低表面缺陷和提高其耐腐蚀性能。
二、硅片应用解决方案1. 半导体器件制造：硅片作为半导体器件的基底材料，广泛应用于集成电路、光电子器件、传感器等领域。
针对不同的半导体器件制造需求，提供定制化的硅片解决方案，包括不同尺寸、材质和表面特性的硅片供应。
2. 光伏发电系统：硅片是太阳能电池的核心材料，影响着太阳能电池的转换效率和稳定性。
通过优化硅片的结构和制造工艺，提高太阳能电池的光电转换效率，降低成本，推动光伏发电系统的应用和发展。
3. 光学器件制造：硅片在光学器件制造中具有重要作用，如光纤通信、激光器、光学传感器等。
通过精确的硅片加工和光学薄膜涂覆技术，提供高精度、高性能的光学器件解决方案，满足不同领域的应用需求。
4. 生物医学领域：硅片在生物医学领域的应用日益增多，如基因芯片、生物传感器等。
硅片解决方案
硅片解决方案硅片解决方案是指针对硅片生产和应用过程中的问题，提出的一系列解决方案。
硅片是半导体材料的基础，广泛应用于电子、光电、太阳能等领域。
为了提高硅片的质量和生产效率，我们需要制定一套完善的硅片解决方案。
一、硅片生产过程中的问题及解决方案1.问题：硅片表面质量不佳解决方案：优化硅片表面处理工艺，采用先进的抛光和清洗技术，确保硅片表面的平整度和洁净度。
同时，引入自动化设备，减少人为操作对硅片表面的影响。
2.问题：硅片晶格缺陷严重解决方案：改进硅片生长技术，控制晶格缺陷的生成。
采用先进的晶体生长设备和工艺，提高硅片的结晶质量。
同时，加强对硅片生长过程中的温度、压力等参数的控制，减少晶格缺陷的产生。
3.问题：硅片厚度不均匀解决方案：优化硅片切割工艺，确保硅片厚度的均匀性。
采用先进的切割设备和工艺，控制切割参数，减少硅片厚度的偏差。
同时，加强对硅片切割过程中的加工温度和刀具磨损情况的监控，及时调整工艺参数。
二、硅片应用过程中的问题及解决方案1.问题：硅片在高温环境下易发生热应力破裂解决方案：改进硅片材料的制备工艺，提高硅片的热稳定性。
采用掺杂和合金化等方法，增强硅片的抗热应力破裂能力。
同时，加强对硅片在高温环境下的应力分析和模拟，优化硅片的结构设计。
2.问题：硅片在光电器件中易发生光衰减解决方案：改进硅片的光学特性，提高硅片的光传输效率。
采用表面纳米结构化和光学涂层等技术，增强硅片的光吸收和光耦合能力。
同时，加强对硅片光学性能的测试和评估，确保硅片在光电器件中的稳定性和可靠性。
3.问题：硅片在太阳能电池中的转化效率低解决方案：改进硅片的太阳能转化效率，提高太阳能电池的发电能力。
采用多晶硅和单晶硅等高效硅片材料，优化硅片的能带结构和电子传输性能。
同时，加强对硅片太阳能电池的工艺流程和参数的优化，提高硅片的光电转换效率。
以上是关于硅片解决方案的一些内容，通过优化硅片生产工艺和改进硅片材料性能，可以提高硅片的质量和应用效果。
单晶硅片的整改措施
单晶硅片的整改措施随着科技的发展，单晶硅片已经成为了现代电子元器件领域中最重要的材料之一。
然而，在单晶硅片的生产和加工过程中，仍然存在一些问题和不足之处。
为了提高单晶硅片的质量和生产效率，需要采取一系列的整改措施。
首先，针对单晶硅片生产过程中的杂质问题，应加强原料的筛选和净化工作。
在选择原料时，应优先选择纯度高、含杂质少的硅石。
在硅石提炼过程中，要加强冶炼设备的维护和清洁，严格控制加热温度和加热时间，减少杂质的混入。
此外，还可以采用离子注入等技术手段对单晶硅片进行杂质清除，提高纯度。
其次，单晶硅片的晶体结构和形状也是影响其质量的重要因素。
传统的单晶硅片生产方法主要依赖于供应发电厂的废硅片回收，这些废硅片往往形状不规则，晶体结构复杂。
为了改善单晶硅片的质量，应建立专门的回收系统，对废硅片进行预处理，熔化后再进行单晶生长，以获得更均匀、结晶完整的单晶硅片。
此外，提高生产效率也是单晶硅片整改的重要目标之一。
目前，单晶硅片的生长速度较慢，生产周期长，影响了整个产业链的发展速度。
为了缩短生产周期，需要采用新的生长方法和工艺。
例如，可以引入液相等离子体技术，利用离子束辅助生长的方法，提高生长速度和均匀度，同时减少晶体缺陷。
另外，要加强对单晶硅片生产过程中的能耗和环境污染的控制。
目前，单晶硅片的生产过程需要大量的能源供应，同时还会产生大量的废气、废水和废弃物。
为了减少能源消耗和环境负荷，可以采用新能源和高效节能设备，同时加强废气、废水和废弃物的处理和利用。
最后，要提高单晶硅片的品质管理和质量控制水平。
建立完善的质量管理体系，从源头抓起，严格控制每一个生产环节的质量要求，避免次品和不合格品的产生。
加强对单晶硅片的检测和测试，采用先进的检测设备和技术手段，确保产品的质量符合标准要求。
总之，提高单晶硅片的质量和生产效率需要从多个方面进行整改和改进。
通过加强原料选材、改进生产工艺、增强质量管理和控制，以及减少能耗和环境污染等措施的综合应用，可以有效改善单晶硅片的质量，提高产能和降低成本，为电子元器件产业的发展做出贡献。
各种硅片不良分析
各种硅片不良分析一、线痕分类：线痕按表现形式分为杂质线痕、划伤线痕、密布线痕、错位线痕、边缘线痕等。
各种线痕产生的原因如下：1、杂质线痕：由多晶硅锭内杂质引起，在切片过程中无法完全去除，导致硅片上产生相关线痕。
表现形式：（1）线痕上有可见黑点，即杂质点。
（2）无可见杂质黑点，但相邻两硅片线痕成对，即一片中凹入，一片凸起，并处同一位置。
（3）以上两种特征都有。
（4）一般情况下，杂质线痕比其它线痕有较高的线弓。
改善方法：（1）改善原材料或铸锭工艺，改善IPQC检测手段。
（2）改善切片工艺，采用粗砂、粗线、降低台速、提高线速等。
其它相关：硅锭杂质除会产生杂质线痕外，还会导致切片过程中出现“切不动”现象。
如未及时发现处理，可导致断线而产生更大的损失。
2、划伤线痕：由砂浆中的SIC大颗粒或砂浆结块引起。
切割过程中，SIC颗粒“卡”在钢线与硅片之间，无法溢出，造成线痕。
表现形式：包括整条线痕和半截线痕，内凹，线痕发亮，较其它线痕更加窄细。
改善方法：（1）针对大颗粒SIC（2.5~3D50），加强IQC检测；使用部门对同一批次SIC先进行试用，然后再进行正常使用。
（2）导致砂浆结块的原因有：砂浆搅拌时间不够；SIC水分含量超标，砂浆配制前没有进行烘烤；PEG水分含量超标（重量百分比<0.5%）；SIC成分中游离C（<0.03%）以及<2μm微粉超标。
其它相关：SIC的特性包括SIC含量、粒度、粒形、硬度、韧性等，各项性能对于切片都有很大的影响。
3、密布线痕（密集型线痕）：由于砂浆的磨削能力不够或者切片机砂浆回路系统问题，造成硅片上出现密集线痕区域。
表现形式：（1）硅片整面密集线痕。
（2）硅片出线口端半片面积密集线痕。
（3）硅片部分区域贯穿硅片密集线痕。
（4）部分不规则区域密集线痕。
（5）硅块头部区域密布线痕。
改善方法：（1）硅片整面密集线痕，原因为砂浆本身切割能力严重不足引起，包括SIC颗粒度太小、砂浆搅拌时间不够、砂浆更换量不够等，可针对性解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种硅片不良的解决方案
一。
断线：如何让预防断线；断线后如何处理（M&B。
NTC HCT）把损失降低到最少二。
硅片崩边。
线式崩边点式崩边倒角崩边
三。
厚薄不均：一个角偏薄，厚薄不均
四。
线痕：密集线痕亮线线痕
五。
花污片：脱胶造成的花污片清洗造成的花污片
接下来我将对以上五种关键不良做从5M1E6个方面做详细的分析预防善后等。
下载(55.02KB)
2009-7-1615:12
具体是什么参数比如0.10钢线要求瞬间破断力多少？1200#1500#2000#碳化硅的颗粒圆形度粒径大小要求黏度张力要求多少等我在这里就不提供了大家去按照这个方向去找对
策做计划（P），做好可量化的点检表（D），主管亲自抓班长去督导（C），总结检查的结果进行处理，成功的经验加以肯定并适当推广、标准化；失败的教训加以总结，以免重现，未解决的问题放到下一个PDCA循环（A）。
断线善后处理
首先做好断线记录（断线时间、机台号、部位、切深）留好线头
1.
查明断线原因及断线情况.
2.
急时上报，未经同意，不得私自处理。
3.
处理流程：1.在出线端断线,宽度不超过10毫米的直接拉线切割.
2.切深≦60mm中部或进线端断线，以30mm/min直接升起，迅速布线，8000流量砂浆冲洗，冲片时在线网上铺上无尘纸，
冲开粘在一起的片子后，迅速把晶棒降到距线网2mm处，然后
以10mm/min的进给认真仔细的“认刀”。
3.中部或进线端断线，切深在50mm---80mm之间的，以10mm/min的速度升料到距进刀处30--40毫米,，停止。
线速调到2m/s，以2%走线1cm，以调平线网，停止。
打开砂浆8000流量均匀冲片子。
把晶棒两侧的线网小心的剪掉（剪时要用手捏着）,留出3-4厘米的线头,另一端不剪.(进线端有线网的一定要保留该部分线网,以便重新布线.剪两侧线网时一定要用手或其他夹紧物,夹紧预留的线网头.)布线网,重新切割。
4进线端或中部断线切深超过80mm的视情况能认刀的就认刀否则就反切或直接拉线正向切割。
4.进线端断线，第一次断线，切深在80mm.1换掉放线轮，用一个空的收线轮来代替。
以低于原2N（左19和右21）的张力，切割线方向改为:右，其他参数不变,手动2m/s的线速走1m,不要开砂浆。
2把晶棒提升至30---40mm处，重新对接焊线，焊线时要焊接均匀，焊接点的点径要和线径相同。
经15N的线速走线300——400米，改张力为自动切割的张力，每秒1米，不开沙浆，走到出线端5米时，把张力改为15N，待线头在收线轮上绕2——3圈，改回原来的张力。
把晶棒压到断线位置误差在0.05mm，打开砂浆。
以1m/s速度的20%，走上1m，经班长确认无误后进行切割。
5.经上环节中必须处理好线网（其中包括，碎片、胶条、沙浆颗粒）在升晶棒前，把胶条去掉，上升速度为每分钟10mm,上升过程中如夹线，不可用手去摸，只能用手动轻微探摁一下，把线网走平。
6.认线前5m/s的速度走线100m，在不松开张力的情况下，停止走线，然后以10mm/min认刀，要一次性认进。
7.反向切割设置修改：进给降低1个百分点，线速降低1M/S，流量增加300KG/H。
8.线头编号方法:年+月+日+机台号+第几次断线数.例如:080501-20-01
9.请工序稽查人员按照此标准做巡检
崩边问题
问题点：粘胶面崩边
异常现象：脱胶后，在方棒两头的硅片粘胶面呈现边沿发亮，
硅层呈线式脱落崩边,及距粘胶面0.1mm处线式崩边。
脱胶和清洗
时观察不到崩边，检验时能发现崩边。
原因分析：
一.开方进给不稳，外圆刀锯转速不稳，刀锯金刚砂层质量不好，造成刀痕过重，方棒表面
刀纹不平，凹凸起伏，隐型损伤（指的是锯开方）线开方损伤可忽略
二.方棒温度低，胶在凝固时的高温反应热，破坏了粘胶面的硅层结构
三.硅片预冲洗水温低于XX度，脱胶水温低于XX度，胶层未完全软化时员工就用手把硅片用力作倒。
四.由于采用的是小槽距大线径，不可避免会在出刀时造成硅片向阻力小的一方的倾斜，方棒两头的硅片受到的阻力最
小，造成两个棒
子四个头部近32毫米长度内的硅片出现崩边。
五.粘接剂太硬（不便说出硬度系数），在钢线出硅棒粘胶面的瞬间，破坏了硅层。
预防措施：
一.脱胶，经过控制脱胶的规范操作，即使前道工序已经对方棒表面产生不良影响，经过优化粘胶方式和手法，也要把损失降低到最
低点。
在目前的设备配置前提下，严格要求脱胶工“45~50度温水，浸泡25分钟”
联系设备部，做硅片隔条，降低硅片倒伏时的倾度。
二.严格控制方棒超声池的水温在40度，超声到粘胶的时间间隔控制在2小时内，粘胶房的温度控制在25度，湿度不超过50%。
三.对开方机进行一次进给和转速校正，开方后的方棒经打磨后再滚圆。
并请设备部做出设备三级维护计划书。
做定期维护保养
四.“分线网”硅片切割：方棒两头各留出2mm不切割，减少切割过程中硅片向两侧“分叉”另外一种办法：做一个可调试挡板系统，挡住
方棒两头，防止硅片“分叉”崩边。
五，采用线开方和磨面机，有条件的最好腐蚀一下。
更换粘接力强但硬度适中的粘接剂
善后处理：磨砂玻璃和1700#碳化硅按一定的水分比例选择某种手势，力度，角度磨掉在边长要求范围内的崩边（标准作业指导书）
硅片厚薄不均预防措施
一.TV偏大或偏小：根据客户要求片厚，计算出最佳成本/质量的槽距，钢线，碳化硅，砂浆密度。
二.TTV》15mm的硅片占比超过0.62%，属于异常。
对于一次切割的单位，应增加导向条（部位不提供），两次切割的单位最好把导轮（主辊）槽距改一下或第二次切割时砂浆流量增大500公斤/小时（5l/min）或多更换20公斤砂浆。
三.硅片的进刀处的进线端（角）偏薄或偏厚，应修改进刀时的砂浆流量
四：同一个硅片的厚度呈大-小-大-小分布的，应调整切割工艺程序。
进给，线速，流量应均匀同步变化。
五，跳线引起的某刀硅片厚度异常，同一个片
的厚度异常，不同片子的厚度偏差等，因通过加过滤网/过滤袋/振荡过滤器和切割前仔细过滤，没有跳线来消除。
