某电厂拦河闸坝带电误合地刀事故技术分析
一起因操作过程中分神，带接地刀合刀闸事故分析
一起因操作过程中分神，带接地刀合刀闸事故分析【简述】某发电厂进行220kV倒闸操作过程中，设备频发异常，干扰了正常操作，加上操作、监护人未严格执行倒闸操作制度，强行解除闭锁操作，导致带接地刀闸合闸的误操作事故。
【事故经过】4月6日按照保护改造作业进程，进行春二乙线改造后测相位工作（需要进行220kV南母线停电、用母联开关串带春二乙线操作，进行相位测定）；6日09时00分，公司开完生产调度会后，分场主任、生产副主任（兼副书记）均到操作现场，把生产调度会上公司有关领导对该项工作的注意事项和重点要求，向现场操作人员进行了详细传达和布置，考虑到此次操作的重要性及操作量大，分场安排电气专工许某担当第二监护人，从其他值调来两位主值班员李某、张某协助操作和监护把关。
6日09时05分，运行一值网控主值班员王某（操作人）、单元长张某（监护人）执行值长令（省调度令），进行220kV南母线停电操作，为春二乙线保护改造用母联开关串带春二乙线4004开关测保护相位工作进行准备。
10时00分，南母线停电完毕。
在停电过程中，当拉开母联开关后，发现母联4000开关B相液压机构泄压，及时联系电气检修处理；10时30分，检修交待母联开关B相泄压处理好，汇报值长后，运行人员对母联开关进行检查，并于10时38分，对母联4000开关进行拉合闸试验，在分闸后发现母联4000开关B相仍泄压；10时41分再次联系检修处理，同时向省调汇报母联开关B相泄压处理情况；到12时37分，检修第二次交待母联开关B相泄压处理好，由值长向省调汇报并请示调度同意后，于12时52分，第二次对母联4000开关进行拉合闸试验，分闸后母联4000开关B相仍然泄压，继续联系检修处理；12时58分，省调再次询问母联开关B相泄压处理情况，值长向调度汇报；13时30分，检修将母联开关B相泄压处理好，第三次对母联4000开关进行拉合闸试验，此时开关液压机构及参数正常；13时32分，监护人张某请示值长继续操作，经值长请示省调同意后，下令由操作人王某、监护人张某按照“母联4000串带春二乙线4004”操作票进行操作，在拉开春二乙线乙刀闸J42接地刀闸后，来到春二乙线4004北刀闸侧J41接地刀闸处准备拉开该接地刀闸时，监护人边唱票边在该项上提前打“√”号，此时网控人员李某告知母联开关机构油泵启动，于是监护人和操作人一同到母联开关处检查是否又发生泄压情况，观察一段时间未见异常，于是进行下一项操作，直接进行母联4000开关南、北刀闸操作，并于14时05分，合上母联4000开关向南母线充电良好，14时11分操作人王某和监护人某，继续按操作票程序对春二乙线南刀闸送电时，未核对春二乙线4004开关与北刀闸J41接地刀闸接地位置的情况下，又进行下一项操作，在合春二乙线4004南刀闸时，电动未合上，采取了手动合闸方式，进行强行合闸，合闸瞬间春二乙线4004南刀闸带地刀合闸放电短路，母差保护动作，二东甲线4001开关、二东乙线4002开关、春二甲线4003开关、旁路4010开关（带春二乙线开关）、1号机发变组4011开关、#1高备变4019开关跳闸。
带地刀合刀闸事故分析及防范措施
（ ３ ）该隔离刀闸自保持继 电器接点松动幅度过

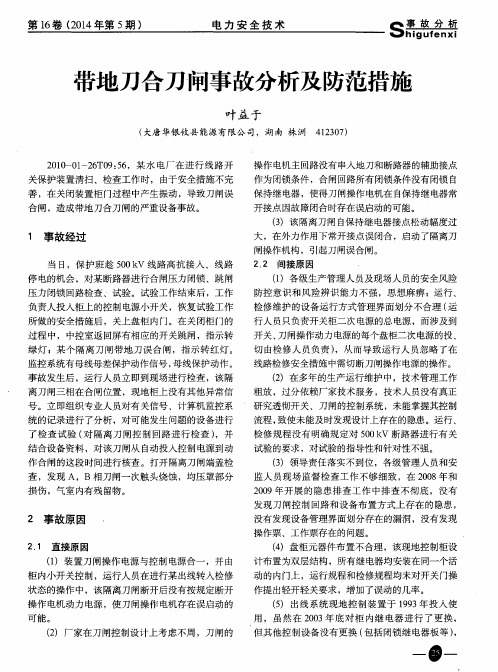

１ 事故经 过
当 日，保 护 班 趁 ５ ０ ０ ｋ Ｖ 线 路 高抗 接 人 、 线路 停 电的机 会 ，对某 断路 器进 行合 闸压 力 闭锁 、跳 闸 压 力 闭锁 回路 检查 、试 验 。试验 工作 结束 后 ，工作
发现刀闸控制 回路和设备布置方式上存在 的隐患 ，
２ 事故原 因
２ ． １ 直 接原 因
没有 发现设 备管 理界 面划 分存在 的漏 洞 ，没有发 现
操作 票 、工 作票 存在 的 问题 。 （ ４ ）盘柜 元器 件 布置 不合 理 ，该现地 控 制柜设
（ １ ）装置刀闸操作 电源与控制电源合一 ，并 由
结合 设备 资料 ，对 该 刀 闸从 自动 投入 控 制 电源到动 作合 闸的这段 时间进行 核查 。打开 隔离 刀 闸端盖检 查 ，发 现 Ａ，Ｂ相 刀 闸一次 触头 烧蚀 ，均 压罩 部分
损伤 ，气 室 内有残 留物 。
检修 规 程 没有 明确 规 定对 ５ ０ ０ ｋ Ｖ 断路 器进 行 有 关 试验 的要 求 ，对 试验 的指导性 和针对 性不 强 。 （ ３ ）领 导责 任落 实 不到位 ，各 级管 理人 员和 安 监 人员 现 场 监督 检 查 工 作不 够 细 致 ，在 ２ ０ ０ ８年 和 ２ ０ ０ ９年 开 展 的 隐患 排查 工作 中排 查 不 彻 底 ，没 有
一
状态的操作中，该隔离刀闸断开后没有按规定断开
操 作 电机 动力 电源 ，使 刀 闸操作 电机 存在 误启 动 的
可能。
（ ２ ）力 安 全技 术
第１ ６ 卷（ ２ ０ １ ４ 年 第５ 期）
带电误合接地刀闸事故分析
A lot of fatigue in life is because we chased ourselves for too long. We can't change our lives, but we can brightenour mood.模板参考（页眉可删）带电误合接地刀闸事故分析1 事故经过2000年3月23日8时50分，某城市用电所因线路检修，去35kV变电所办理停电线路检修工作票。
值班员根据停电要求填好操作票，即拉开01#、02#、03#、04#开关，将手车拉出置检修位置，随后分别合这四路的接地刀闸。
因03#接地刀闸合不上，螺丝打滑，就拉开10kV进线101#总开关，将101#总开关手车拉出放检修位置，即合101#接地刀闸。
一声巨响，主变高压侧3023#开关跳闸，经查看系带电合接地刀闸造成。
接地刀闸与手车开关是闭锁的，手车开关不拉出接地刀闸合不上，为什么10kV总开关在带电时能合上接地刀闸呢？2 事故分析经核对设备主接线（一次主接线图如下）真相大白。
原来该“五防”封闭式手车开关柜与出线柜闭锁功能是一样的，但出线柜电流是从母线流向线路侧，接地刀闸装在线路侧，即手车柜下部。
而101#母线总进线柜，电流是从主变压器流向母线，接地刀闸也装在手车柜下部，由于电流是从手车柜下侧流向上侧母线，手车一拉出，闭锁即解除，而接地刀闸在电源侧仍然有电，则接地刀闸能合上，故发生上述带电合接地刀闸事故，造成三相短路，主变3023#开关跳闸事故。
该所值班员片面地认为，10kV 开关柜是具有“五防”功能的封闭式手车柜，手车柜拉出接地刀闸才能合上。
对该所设备性能、主接线不熟悉，同时封闭式“五防”手车柜全为铁板封死，接地刀闸不合上，后门打不开，合接地刀闸前的验电因打不开后门而不能进行。
另外此“五防”柜还存在手车不从柜内拉出来，就无明显断开点之缺点。
若从总进线柜上侧接电源，下侧接母线，此柜内无空间。
电气主接线图3 防范措施3．1 对该35kV变电所10kV总进线101#手车柜接地刀闸暂时解除。
某电厂一起220kV线路由检修转运行时发生带地线合闸误操作事故分析

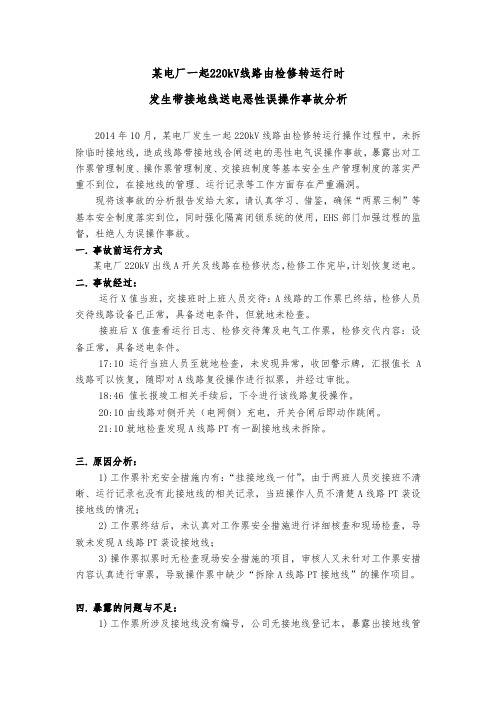

某电厂一起220kV线路由检修转运行时发生带接地线送电恶性误操作事故分析2014年10月，某电厂发生一起220kV线路由检修转运行操作过程中，未拆除临时接地线，造成线路带接地线合闸送电的恶性电气误操作事故，暴露出对工作票管理制度、操作票管理制度、交接班制度等基本安全生产管理制度的落实严重不到位，在接地线的管理、运行记录等工作方面存在严重漏洞。
现将该事故的分析报告发给大家，请认真学习、借鉴，确保“两票三制”等基本安全制度落实到位，同时强化隔离闭锁系统的使用，EHS部门加强过程的监督，杜绝人为误操作事故。
一.事故前运行方式某电厂220kV出线A开关及线路在检修状态，检修工作完毕，计划恢复送电。
二.事故经过：运行X值当班，交接班时上班人员交待：A线路的工作票已终结，检修人员交待线路设备已正常，具备送电条件，但就地未检查。
接班后X值查看运行日志、检修交待簿及电气工作票，检修交代内容：设备正常，具备送电条件。
17:10 运行当班人员至就地检查，未发现异常，收回警示牌，汇报值长A 线路可以恢复，随即对A线路复役操作进行拟票，并经过审批。
18:46 值长报竣工相关手续后，下令进行该线路复役操作。
20:10由线路对侧开关（电网侧）充电，开关合闸后即动作跳闸。
21:10就地检查发现A线路PT有一副接地线未拆除。
三.原因分析：1)工作票补充安全措施内有：“挂接地线一付”。
由于两班人员交接班不清晰、运行记录也没有此接地线的相关记录，当班操作人员不清楚A线路PT装设接地线的情况；2)工作票终结后，未认真对工作票安全措施进行详细核查和现场检查，导致未发现A线路PT装设接地线；3)操作票拟票时无检查现场安全措施的项目，审核人又未针对工作票安措内容认真进行审票，导致操作票中缺少“拆除A线路PT接地线”的操作项目。
四.暴露的问题与不足：1)工作票所涉及接地线没有编号，公司无接地线登记本，暴露出接地线管理的不严格。
2)外委单位协助运行人员装设A线路PT接地线后，运行人员未在运行记录中记录。
一起带地合闸误操作事故的分析
一起带地合闸误操作事故的分析某供电局110 kV无人值班变电站操作队运行人员在对某电气检修设备自检修转运行的过程中，忘记拆除检修设备上所挂的接地线，从而造成带地线合闸送电的恶性误操作事故。
1 事故经过2004-07-05下午，黄某等3人在110 kV无人值班变电站从事1号主变10 kV 901号开关储能电机的更换工作。
16:00，操作队正值刘某接受工作任务后，将该站1号变901号开关由停用转检修，并在1号主变的9011号刀闸与901号开关之间、在1号主变10 kV侧避雷器与901号开关之间的接地点放在10 kV开关室外，执行该项操作任务时，根据技术员陈某的建议，将2组接地线都挂在开关柜内开关的两侧。
此项操作未在“五防”模拟图上演习，而是直接解锁操作。
17:37，901号开关储能电机的更换工作完成后，操作队现场人员办理了工作票的终结手续，正值刘某在工作票“工作终结”栏许可人处签了字，同时在接地线拆除栏填写了接地线编号、组数，并签了名。
但接地线实际并未拆除。
这时刘某向调度汇报该站1号主变10 kV 901号开关更换储能电机工作结束，申请投入1号主变。
地调李某随即下令，将1号主变901号开关由停用转运行，刘受令后，由副值程某准备操作票。
当操作票还未填写完整时，技术员陈某就监护正值刘某在“五防”模拟图板上进行演习，随后正值刘某便监护副值杨某在后台机上进行操作。
18:52，当合上110 kV丹苏西151号开关时，突然发生猛烈炸响，1号主变差动保护动作，151号开关跳闸。
到此时，操作队人员才猛然醒悟，忘记拆除地线，造成了带地线合闸送电的恶性误操作事故。
此次误操作事故使1号主变901号开关因三相严重短路而烧坏(ZN63A型开关柜内装VS1真空开关)。
2 事故原因(1) 倒闸操作人员严重违规，违反了《安规》中关于倒闸操作全过程都要录音并做好记录，持票模拟演习，然后再进行实际设备操作的规定。
此事故中操作队人员无票进行操作，而开好的倒闸操作票既不合格又未使用(该站操作票只填写了时间、任务、顺序内容而无监护人，操作队值班负责人也未签名，也无开始操作时间)。
某电厂拦河闸坝带电误合地刀事故技术分析

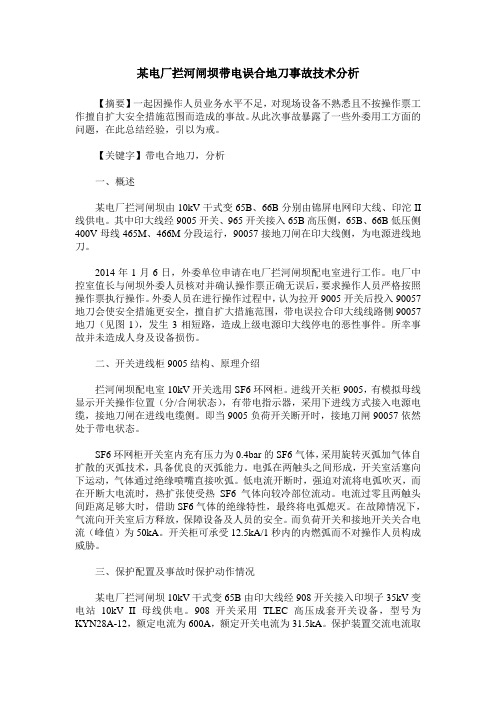

某电厂拦河闸坝带电误合地刀事故技术分析【摘要】一起因操作人员业务水平不足，对现场设备不熟悉且不按操作票工作擅自扩大安全措施范围而造成的事故。
从此次事故暴露了一些外委用工方面的问题，在此总结经验，引以为戒。
【关键字】带电合地刀，分析一、概述某电厂拦河闸坝由10kV干式变65B、66B分别由锦屏电网印大线、印沱II 线供电。
其中印大线经9005开关、965开关接入65B高压侧，65B、66B低压侧400V母线465M、466M分段运行，90057接地刀闸在印大线侧，为电源进线地刀。
2014年1月6日，外委单位申请在电厂拦河闸坝配电室进行工作。
电厂中控室值长与闸坝外委人员核对并确认操作票正确无误后，要求操作人员严格按照操作票执行操作。
外委人员在进行操作过程中，认为拉开9005开关后投入90057地刀会使安全措施更安全，擅自扩大措施范围，带电误拉合印大线线路侧90057地刀（见图1），发生3相短路，造成上级电源印大线停电的恶性事件。
所幸事故并未造成人身及设备损伤。
二、开关进线柜9005结构、原理介绍拦河闸坝配电室10kV开关选用SF6环网柜。
进线开关柜9005，有模拟母线显示开关操作位置（分/合闸状态），有带电指示器，采用下进线方式接入电源电缆，接地刀闸在进线电缆侧。
即当9005负荷开关断开时，接地刀闸90057依然处于带电状态。
SF6环网柜开关室内充有压力为0.4bar的SF6气体，采用旋转灭弧加气体自扩散的灭弧技术，具备优良的灭弧能力。
电弧在两触头之间形成，开关室活塞向下运动，气体通过绝缘喷嘴直接吹弧。
低电流开断时，强迫对流将电弧吹灭，而在开断大电流时，热扩张使受热SF6气体向较冷部位流动。
电流过零且两触头间距离足够大时，借助SF6气体的绝缘特性，最终将电弧熄灭。
在故障情况下，气流向开关室后方释放，保障设备及人员的安全。
而负荷开关和接地开关关合电流（峰值）为50kA。
开关柜可承受12.5kA/1秒内的内燃弧而不对操作人员构成威胁。
王滩发电公司“”电气误操作事故分析报告1
王滩发电公司电气误操作事故分析报告一、事故前运行方式:#2机组运行，负荷300MW；#1机组备用。
#2机组6KV厂用A、B段由#2高厂变带，公用6KVB段由#2高公变带，公用6KVA段由公用6KV母线联络开关带；化学水6KVB段母线由公用6KVB段带，化学水6KVA段母线由母联开关LOBCE0带，6KVA段公用母线至化学水6KVA段母线电源开关LOBCE0在间隔外，开关下口接地刀在合位。
化学水6KVA段进线刀闸LOBCE0在间隔外。
二、事故经过：2006年6月10日，前夜班接班班前会上，运行丙值值长周XX根据发电部布置，安排#1机组人员本班恢复化学水6KVA段为正常运行方式，即将化学水6KV母线A B段分别由公用6KVA B段带。
接班后，#1机组长侯XX分配副值李金从电脑中调取发电部传给的操作票，做操作准备，但未找到对应操作的“标准”操作票，侯又查找，也没查到，调出了几张相关的系统图并进行打印。
19:40，侯XX带着李XX与值长报告后便带着化学水6KV系统图前往现场操作，值长同意（没有签发操作票）。
侯XX、李XX二人首先到公用6KV配电间检查公用6KVA段至化学水6KVA段LOBCA0开关在间隔外，从电源柜后用手电窥视接地刀闸，认为在断开位（实际接地刀闸在合位，前侧接地刀机械位置指示器指示在合位，二人均未到前侧检查）。
随后，侯XX、李XX二人到化学水6KV配电间，经对6KVA段工作电源进线刀闸车外观进行检查后，由侯XX 将刀闸车推入试验位置，关上柜门，手摇刀闸车至工作位置，摇动过程中进线刀闸发生“放炮”。
三、造成的后果刀闸放炮后，引起厂前区变、输煤变、卸煤变、输煤除尘变低压开关跳闸，但未对运行机组造成不良影响。
至22:10，运行人员将掉闸的变压器和化学水6KVB段母线恢复送电，系统恢复运行。
化学6KVA段工作电源进线刀闸因“放炮”造成损坏，观察孔玻璃破碎，风扇打出，解体检查发现刀闸小车插头及插座严重烧损。
一起误合接地刀闸恶性误操作事故分析
电缆 等进 行测 试 ， 项工 作做 为本 厂运 行 人员 的常 此 规 工作进 行 。热 工 、 检修 单位 定期 对 高温 热源 的各
抓住工作 重点 和细节 ， 确保类 似事 故不再 发生 。
（ 接第 ３ 页 ） 上 ０
（） 展 “ ３开 四反 、 四查 ” 即反官 僚 主 义 、 自满 （ 反 浮 夸 、 敷衍 塞 责 、 麻 痹 松懈 ； 反 反 查不 安 全 思想 、 查 不 安全 管理 、 查不 安全 现 象 、 不 安全设 备 ） 查 安全 整
直接责 任 。 （ 转第 ３ ） 下 ２页
２ 事 故 经过 ２０ 年 ７ １ ０５ 月 ２日 １ ：０ ， １３ 分 电气 检修 负 责人 到
主控 ， 向运 行 分场 一 值 电气 班 长报 “５ Ｖ ＃ ３Ｋ ２ 热西 线 Ａ相 电流互感 器检 查 ” 工作 已完 ， 办理 工作 票结 要求
作 的管理 。加大 对 习惯 性违 章 的处 罚力 度 。 （） 全厂 范 围内开展 严格 执行规 程， 违章 ２在 杜绝 操 作 、 操 作 的专 项 整 改 活动 ， 员工 都 能 够认 识 误 使 到 “ 章 操 作 、 操 作 等 于 自杀 ， 章 指 挥 就 是 他 违 误 违 杀， 违章不 纠等 于帮 凶” 。
全 门 动 作 ， 、撑 负 荷 到 零 ， ２３炉 ５孝炉 负 荷 甩 至 ２ Ｔ ７／
Ｈ。２ ３ ４ ５ 机强励 动作 。 、 、 、＃ １ ：６ ３ Ｋ ２ １ ，５ Ｖ热 西 １ ｝ 与 系统 并 列 ，２ ２ ， ≠线 １ ：０ ３ ＃发 电机 与 系 统 并 列 ，２ ２ ， ｌ ：２ ４＃发 电机 与 系统 并
看清楚设备位置 、 编号” 。
电气 值班 人 员二 人 拿上 操作 工具 、 电子钥 匙就 去操 作 ， 到现 场 后 ， 给 上 电压互感 器 二次保 险 ， 先 再
关于发电厂接地刀闸操作不当的案例分析
关于发电厂接地刀闸操作不当的案例分析国家电网公司《电力安全工作规程》规定，发电厂在对电气设备进行检修时，为保证检修人员的安全，在有可能送电至被检修设备的各电源侧均应挂设接地线或合上接地刀闸。
接地刀闸以其机构简单、操作方便等优点，在电力系统中被广泛采用，但由于种种原因，时常发生带电误合接地刀闸的事故，严重影响了机组的安全经济运行及供电质量。
因此加强接地刀闸的运行管理是确保发、供、用电单位安全运行的一种必要手段。
尽管在《电力安全工作规程》中对接地刀闸的使用有明确的规定，但在具体使用中仍存在着各种各样的问题，给电气设备的正常运行带来了极大的隐患。
现以我公司厂用电系统所用的JYN型封闭式手车式开关柜为例，就接地刀闸（含操作接地刀闸的工具）在使用、管理方面的事故现象及原因分述如下。
厂用电系统电气一次线接线图如下图所示，各段母线的工作及备用电源均在主控制室进行远方集中控制。
一、事故现象：现象1：电气运行值班人员到厂6KV配电房Ⅰ段进行#2循环泵654小车开关由检修转运行的倒闸操作任务。
按照操作票要求操作人员用接地刀闸操作手把将654小车开关柜的接地刀闸拉开后，随手将操作手把放置在处于检修位置的654小车开关的动触头出线座上，装上小车开关的操作、合闸保险，将小车开关往工作位置推，在推的过程中感到费劲推不进，但仅认为机构卡涩，遂继续往开关柜里面推，直至硬将开关推进开关柜内，造成654小车开关的两相动触头因地刀操作手把相间短路而开关爆炸，厂用6KVⅠ段母线短路失电以致#1机组停运。
现象2：电气运行人员到厂6KV配电房进行厂6KVⅢ段母线备用电源（692、6441开关）回路的停电工作。
当把692小车开关由工作位置拉至检修位置后，在厂6KVⅢ段备用电源6441尚未停电拉出开关柜的情况下擅自先行合上692的接地刀闸，造成692小车开关柜内出现拉弧、短路，厂6KVⅢ段工作电源回路（697开关）保护动作跳闸，运行着的厂6KVⅢ段母线失电，主控室人员看到厂6KVⅢ段工作电源保护动作现象，在未认真确认原因的情况下，随即强送厂6KV Ⅲ段工作电源，但强送电未成功，造成#3机组解列。
某发电厂220kV倒闸操作丢项解锁造成带地刀合闸事故分析与防范
某发电厂220kV倒闸操作丢项解锁造成带地刀合闸事故分析与防范一、事故简述某年4月6日，某发电厂进行220kV倒闸操作过程中，设备频发异常，干扰了正常操作，加上操作人、监护人未严格执行倒闸操作制度，强行解除闭锁操作，导致带接地刀闸合闸的误操作事故。
二、事故经过4月6日按照保护改造作业进程，进行春二乙线改造后测相位工作（需要进行220kV南母线停电、用母联开关串带春二乙线操作，进行相位测定）；6日09时00分，公司开完生产调度会后，分场主任、生产副主任（兼副书记）均到操作现场，把生产调度会上公司有关领导对该项工作的注意事项和重点要求，向现场操作人员进行了详细传达和布置，考虑到此次操作的重要性及操作量大，分场安排电气专工许某担当第二监护人，从其他值调来两位主值班员李某、张某协助操作和监护把关。
6日09时05分，运行一值网控主值班员王某（操作人）、单元长张某（监护人）执行值长令（省调度令），进行220kV南母线停电操作，为春二乙线保护改造用母联开关串带春二乙线4004开关测保护相位工作进行准备。
10时00分，南母线停电完毕。
在停电过程中，当拉开母联开关后，发现母联4000开关B相液压机构泄压，及时联系电气检修处理；10时30分，检修交待母联开关B相泄压处理好，汇报值长后，运行人员对母联开关进行检查，并于10时38分，对母联4000开关进行拉合闸试验，在分闸后发现母联4000开关B相仍泄压；10时41分再次联系检修处理，同时向省调汇报母联开关B相泄压处理情况；到12时37分，检修第二次交待母联开关B相泄压处理好，由值长向省调汇报并请示调度同意后，于12时52分，第二次对母联4000开关进行拉合闸试验，分闸后母联4000开关B相仍然泄压，继续联系检修处理；12时58分，省调再次询问母联开关B相泄压处理情况，值长向调度汇报；13时30分，检修将母联开关B相泄压处理好，第三次对母联4000开关进行拉合闸试验，此时开关液压机构及参数正常； 13时32分，监护人张某请示值长继续操作，经值长请示省调同意后，下令由操作人王某、监护人张某按照“母联4000串带春二乙线4004”操作票进行操作，在拉开春二乙线乙刀闸J42接地刀闸后，来到春二乙线4004北刀闸侧J41接地刀闸处准备拉开该接地刀闸时，监护人边唱票边在该项上提前打“√”号，此时网控人员李某告知母联开关机构油泵启动，于是监护人和操作人一同到母联开关处检查是否又发生泄压情况，观察一段时间未见异常，于是进行下一项操作，直接进行母联4000开关南、北刀闸操作，并于14时05分，合上母联4000开关向南母线充电良好，14时11分操作人王某和监护人某，继续按操作票程序对春二乙线南刀闸送电时，未核对春二乙线4004开关与北刀闸J41接地刀闸接地位置的情况下，又进行下一项操作，在合春二乙线4004南刀闸时，电动未合上，采取了手动合闸方式，进行强行合闸，合闸瞬间春二乙线4004南刀闸带地刀合闸放电短路，母差保护动作，二东甲线4001开关、二东乙线4002开关、春二甲线4003开关、旁路4010开关（带春二乙线开关）、1号机发变组4011开关、#1高备变4019开关跳闸。
