钢闸坝和液压坝的区别
钢闸坝和液压坝的区别
集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
钢闸坝和液压坝的区别
根据当前社会对城市水利建筑物建设要求较高的实际情况，为了水闸坝的安全性和可靠性，我单位对国内及国际上的使用情况及效果和钢坝闸使用情况及效果进行了大规模的调研，比较得出如下结论：
一、使用寿命
钢坝闸的设计使用寿命可达50~60年，当前国际上最长寿命的闸为近百年。国内最早的福建小溪电站为1958年建成至今仍在使用，同样的钢结构在解放前就开始使用一直运用至今的案例到处都有。而权威部门根据室内测试资料和工程实践初步判定的使用寿命10~15年就必须更换一次坝袋。至今国内第一条的寿命未超过15年，上世纪我国建的许多橡胶坝已拆除，2005年位于广西东笋电站建的橡胶坝也已拆除改建钢闸门。一次钢坝闸的投资等于四次橡胶坝的投资（中间大量建设辅助工作不算）。
二、损坏及维修
(1)人为破坏造成的损坏
橡胶坝容易受到尖利和有尖角物体的损坏，在容易遭受到由于无知或恶意破坏而造成的严重的重复损伤的地方不应安装橡胶坝。
2)洪水过后的残骸造成的损坏，景观的影响
由于洪水过后遗留的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。微小处的漏气易于修复，然而，如果漏气面积很大，例如建筑物的碎石造成的漏气，修复起来比较困难。且遗留的各种残骸在给景观带来极大影响，目前每次塌坝后运行单位派员进行擦洗，工作量较大。
(3)放气水造成的损坏
放气水期间，橡胶坝体可能会由于紧靠坝下游面的尖利物体所刺破。
(4)磨损造成的损伤
坝体的振动、坝与河床以及与两岸的摩擦，以及漂浮的各种垃圾都可能导致坝的摩损。
(5)火造成的损坏
1、火也许是对橡胶坝最为不利的潜在。火可引起大范围的坝体损坏，而修复大面积的坝体有时是不可能的。对于很重要的坝，可行的办法是提供备用橡胶坝，以便在出现严重损坏时，能迅速替换。
2、钢性闸门它本身属性决定上述情况都不会发生。在此我们对钢性闸门进行了细致的分析，现在闸门的运转件采用特殊复合材料MGA、MGB，该种材料在水下运行若干年无需加润滑油，也不会锈蚀。
3、最近有资料报导山东临沂市城防工程小埠东拦河橡胶坝运行五六年，就坝体已维修了三次，费用高达600万元（其它未计算），而钢性闸门约三十年左右进行一次防腐即可。
三、运行情况
1、运行时间橡胶坝是通过充气或充水达到升坝的目的，正常需要2~3小时才能完全升或塌坝，时间较长。而钢性闸门采用启闭机启闭，运行速度可达1~2m/分钟，该工程我单位计算不超过2分钟即可完成开闸和闭闸。这样可有效的保证突发洪水时能及时泄洪。橡胶坝会随着使用次数和年份的增加而使用充气（水）、排气（水）时间增长，因为坝内和管道内会结垢的原因。
2、运行可靠性
（1）由于橡胶坝存在泄漏，原因是橡胶膜交联、刺伤、管道联结缺陷以及紧固系统和施工质量，故要不断经常性的充气，否则会出现过了一段时间坝泄气（水）自动塌下来的现象，有时河道内水流干都不知道，造成一定损失，而钢坝闸采用机械锁定，当闸门开启关闭或调节水位时经常角度都可锁定，不会发生移动。
3、振动性
橡胶坝设计规范中明确规定溢流不能超过50cm，否则将出现跨坝事件，而钢坝闸可有效的克服这一缺陷，可以长时间大流量的从坝顶溢流形成瀑布效果。
四、安全
橡胶坝一般须建一座供气站或水泵房，管路多且复杂，而钢坝闸门仅仅配套二台集成式启闭机，该种型式启闭机是一种新型启闭机型式，它结构简单，操作方便，无须油管、泵站等附属设施，另该种启闭机配备了手动装置，若由于停电或其他故障可以手动操作可以手动操作，操作力只需5kg。这样可以有效的保证塌坝时能塌坝，立坝时能立坝，安全性极高。
橡胶坝一般难实现集中网络控制，而钢闸门（坝）可以实现先进的自动化控制，网络控制在全球任一互联网都可控制。
五、冬季冰冻问题
橡胶坝根据和实际使用情况，冬季一旦结冰就必须做好刨冰工作，否则将对橡胶坝的质量造成致命的损坏，而刨冰工作完全依靠人工完成，既耗时又耗力，且给管理带来极大的不便。到春天解冻时，冰凌不能在橡胶坝上溢流，结实而锋利的冰块很可能把橡胶坝划破。钢坝闸可以轻松安全的度过冬季，一般情况钢坝闸比储蓄水位高出几十公分，所以到了冬季，将钢坝闸倾斜一定角度，此时若结冰，冰层可以沿着斜角向上延伸，从而有效的释放水解冰的膨胀力，这样钢坝闸不会受到任何破坏，相当于正常的河边胸墙。另由于钢材本身的坚硬特质，每年春天的凌汛均可以完全在坝顶泄洪。
六、防腐问题
钢坝闸表面是按照进行热喷锌，附着力极强，权威机构研究结果表明，沙的流速≤8m/s，不会对锌层构成破坏，且据了解一般河流的流速不可能达到这个速度。
七、淤积问题
钢坝闸是一种特殊结构的水闸形式，它没有底门槽和侧门槽，是门叶围绕底轴心放置的结构。上游压在圆轴上，当门竖起或倒下时，不离圆轴的表面，始终保持密封状态；侧面止水同样的原理，止水面始终不离开侧胸墙（不锈钢埋件），故淤沙（泥）不会影响钢坝闸门的开启和关闭。
针对淤积较严重的地区，一般在闸前设挡沙（泥）槛和喇叭口。一是为了有效的挡住大的石块，二是当塌坝泄洪时，提高闸门位置的流速，可有效的让泥沙、水混合物直接随洪水冲至下游。
一般情况立坝蓄水是该闸的主要功能。立坝时间较长易淤积，但是钢坝闸是围绕底轴向下游倾倒，故塌坝时淤积的泥沙被水流冲向下游，不可能形成阻塞。另，行洪后我们会根据当地的泥沙含量分析出有多少量的淤沙（泥），并通过淤沙（泥）量计算出启门时需要的启闭力，充分考虑到启门时克服淤沙（泥）的力量。
八、能耗的对比
100m橡胶坝的量最少需要功率100kw/小时左右，第次升坝时间约为2-3个小时。
100m的钢坝闸的启闭只需要4台液压启闭机，每台液压启闭机的额定最大功率为15kw。这样100m的钢坝闸量只需功率60kw/小时左右。每次升坝时间约为2-3分钟。
钢坝闸比橡胶坝每年节省了相当大的用电量。
江苏朝阳液压机械集团有限公司
2017-7-3
修建大坝知识点总结
修建大坝知识点总结
一、大坝的类型
1. 按功能分类
大坝按其功能可以分为防洪大坝、水利发电大坝、灌溉大坝等。防洪大坝主要用于防洪护岸，保护人民生命财产安全；水利发电大坝主要用于水电站的建设，可以提供清洁能源并满足电力需求；灌溉大坝主要用于农田灌溉，提高农田的产量和效益。
2. 按材料分类
大坝可以按其材料的不同分为土石坝、混凝土坝和重力坝等。土石坝主要由土石料构成，易于修建但抗洪抗震能力较弱；混凝土坝以混凝土为主要材料，抗洪抗震能力强但施工难度大；重力坝则依靠自身重量来抵抗水压力，通常采用大坝的重心低于坝顶。
3. 按结构分类
大坝可以按其结构形式分为重力坝、拱坝、引压拱坝、碾压混凝土坝等。重力坝主要通过自身重量来抵抗水压力；拱坝通过坝顶和下游之间的拱形弯曲力来抵抗水压力；引压拱坝则结合了拱坝和重力坝的特点；碾压混凝土坝则是通过碾压混凝土来构建坝体。
二、大坝的设计
1. 地质勘察
大坝的设计需要进行详细的地质勘察，包括地质构造、地质岩性、地下水情况等，以确定大坝的基础和坝址选择。
2. 地震设计
考虑大坝在地震作用下的抗震性能，包括确定地震动参数、地震动影响系数、抗震设防烈度等。
3. 洪水设计
考虑大坝在各种设计洪水条件下的洪水承载能力和防洪安全度，确定大坝的溢流坝段等。
4. 库容设计
结合水库的功能需求和水资源情况，确定水库的库容和调节性能，包括汛限水位、死水位、校核洪水位等。
5. 施工方案 根据地质情况、工程特点和施工条件，确定大坝的施工方案，包括主体结构形式、坝型选择、坝体材料等。
三、大坝的施工
1. 坝基处理
对大坝的坝址进行开挖和处理，包括挖土、爆破、边坡治理等，使得坝址符合设计要求。
2. 围堰施工
对大坝的围堰进行土石方开挖和填筑，包括土石方坡度、坡高、坡稳定性等工程。
3. 主体结构施工
包括混凝土浇筑、碾压混凝土压实、钢筋架设和预应力张拉等，确保大坝主体结构的质量和安全。
钢铁制水闸门的液压传动技术与优化
钢铁制水闸门的液压传动技术与优化
水闸门作为水利工程中重要的控制设施，起到调节水位、防洪和水体调流的作用。钢铁制水闸门在水利工程中被广泛应用，其液压传动技术是保证水闸门顺利运行的关键。本文将介绍钢铁制水闸门液压传动技术的基本原理，并探讨其优化方向和未来发展趋势。
钢铁制水闸门的液压传动技术是通过应用液体的压力来传递动力，实现水闸门的升降、开启和关闭等功能。液压传动系统由液压泵、执行器、阀门和控制器等组成。液压泵通过驱动力将液体从低压区域输送到高压区域，形成一定的压力。压力传递到执行器后，通过控制阀门的开启和关闭来实现对液体压力的调节，从而驱动水闸门的运行。
液压传动技术具有以下优势，使其被广泛应用于钢铁制水闸门中。首先，液压传动系统可以实现高效、精确的力量传递，保证水闸门的平稳升降和准确的开启角度。其次，液压系统具有较高的功率密度，体积小、重量轻，适应各种环境和空间限制。此外，液压传动系统具有多功能性和可编程性，可以方便地与其他控制系统集成，满足复杂的自动化需求。最后，液压技术成熟，可靠性高，维护成本低，寿命较长。
针对当前钢铁制水闸门液压传动技术的优化方向，可以从以下几个角度考虑。首先，优化传动系统的能效，减少能源消耗，提高系统的效率。可以采用变频调速技术，根据实际需要调节液压泵的转速和输出流量，避免不必要的能量损失。其次，优化液压元件的设计和制造工艺，提高系统的可靠性和稳定性。可以采用新型材料、精密加工和先进的密封技术，减小泄漏和损耗，延长系统的使用寿命。此外，通过改进控制算法和传感器技术，提高系统的精确度和响应速度，增强对水闸门运行状态的监测和控制能力。最后，结合物联网和大数据技术，建立水闸门的远程监控和智能管理平台，实现对水闸门运行数据的实时监测和分析，提高维护和管理的效率。 未来发展趋势上，钢铁制水闸门的液压传动技术有望向更高效、智能化的方向发展。一方面，随着新材料、新工艺的应用，液压系统的效率和可靠性将得到进一步提高，为水闸门的升降和控制提供更好的支持。另一方面，随着物联网、人工智能和大数据技术的发展，液压传动系统将与其他智能设备和系统相互连接，形成智能化的水闸门控制系统，实现对水闸门的远程监控、故障预测和自动化控制。同时，随着环境保护和可持续发展的需求增加，液压传动技术也将更加注重节能减排和资源循环利用，促进水闸门的绿色发展。
广西郁江老口航运枢纽工程泄水闸坝门型设计方案选择
第３Ｏ卷第５期 ２０１１年１０月 红水河 ＨｏｎｇＳｈｕｉ Ｒｉｖｅｒ Ｖｏ１．３０，Ｎｏ．５ ０ｅｔ．２０１ ｌ
广西郁江老口航运枢纽工程泄水闸坝门型
设计方案选择
虞松宾 ，龙益辉 ，周士虎
（１．广西水利电力勘测设计研究院，广西南宁５３００２３；２．广西电力工业勘察设计研究院，广西南宁５３００２３）
摘要：介绍了广西郁江老口航运枢纽工程对泄水闸坝闸门门型的选型设计。文中提出了平板闸门和弧形闸门的 比较方案，通过对泄流能力、环境影响、施工条件及后期运行管理条件的分析，最终推荐采用了弧形闸门方案。 关键词：平板闸门；弧形闸门；广西郁江老口航运枢纽工程 中图分类号：Ｕ６４１．３＇３ 文献标识码：Ｂ 文章编号：１００１＿４０８ｘ（２０１ １）０５—００３９—０４
１工程简介
广西郁江老口航运枢纽工程是广西郁江综合利
用规划梯级中的第７个梯级，是一座以航运、防洪为 主，结合发电，兼顾为改善南宁市水环境的综合性枢
纽。水库正常蓄水位７５．５ ｍ，总库容为２５．８７亿ｍ ， 电站厂房长１４０．４２ Ｉｎ，安装５台灯泡贯流式机组，装 机容量５ｘ３０ ＭＷ，船闸通航规模为２ｘ１０００ ｔ级顶推
船队及１０００ ｔ级货船。枢纽总布置见图ｌ。
根据ＳＬ２５２—２０００（水利水电工程等级划分及洪 水标准》规定，本工程等级为Ｉ等。泄水闸坝按１级
建筑物设计，设计洪水标准为５００年一遇，校核洪水 标准为２０００年一遇，消能防冲按１００年一遇洪水标
准设计。
…Ｌ ｌ ＾ ∥ ＿７／＼
ｇ Ｉ＇１’ ／／ ＼
接头 渣 一期溢流坝 蜘 接 ． ｒ房 三塑遵亟坝 ｉ ｜ ．＼ 一 董 ！一 一 Ｉ 『 １ｍ 下 Ｌ ． 一ｌ－，— ．Ｌ ．广 ， —Ｌ＿ｒ． 一— 一 一— 一一 ＼ ＼
厂ＩｌＪ ＼ 》 ： ●一 辅 ｉ彝 —— Ｌ——－ ——‘● 一 一～■
！ｒ ’ ～川 出出Ⅲ呲： 十一Ｊ 一Ｅ＃目 ＃目＃ｑ 一 Ｉ＼ ，１ 月Ｉ

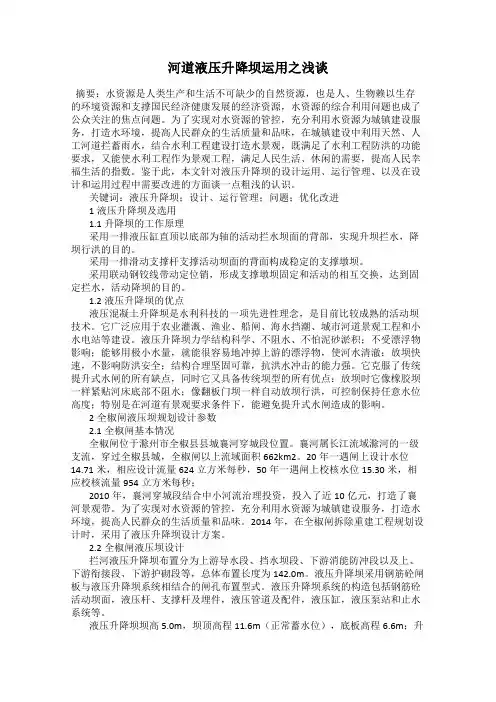

河道液压升降坝运用之浅谈
河道液压升降坝运用之浅谈
摘要：水资源是人类生产和生活不可缺少的自然资源，也是人、生物赖以生存的环境资源和支撑国民经济健康发展的经济资源，水资源的综合利用问题也成了公众关注的焦点问题。为了实现对水资源的管控，充分利用水资源为城镇建设服务，打造水环境，提高人民群众的生活质量和品味，在城镇建设中利用天然、人工河道拦蓄雨水，结合水利工程建设打造水景观，既满足了水利工程防洪的功能要求，又能使水利工程作为景观工程，满足人民生活、休闲的需要，提高人民幸福生活的指数。鉴于此，本文针对液压升降坝的设计运用、运行管理、以及在设计和运用过程中需要改进的方面谈一点粗浅的认识。
关键词：液压升降坝；设计、运行管理；问题；优化改进
1液压升降坝及选用
1.1升降坝的工作原理
采用一排液压缸直顶以底部为轴的活动拦水坝面的背部，实现升坝拦水，降坝行洪的目的。
采用一排滑动支撑杆支撑活动坝面的背面构成稳定的支撑墩坝。
采用联动钢铰线带动定位销，形成支撑墩坝固定和活动的相互交换，达到固定拦水，活动降坝的目的。
1.2液压升降坝的优点
液压混凝土升降坝是水利科技的一项先进性理念，是目前比较成熟的活动坝技术。它广泛应用于农业灌溉、渔业、船闸、海水挡潮、城市河道景观工程和小水电站等建设。液压升降坝力学结构科学、不阻水、不怕泥砂淤积；不受漂浮物影响；能够用极小水量，就能很容易地冲掉上游的漂浮物，使河水清澈；放坝快速，不影响防洪安全；结构合理坚固可靠，抗洪水冲击的能力强。它克服了传统提升式水闸的所有缺点，同时它又具备传统坝型的所有优点：放坝时它像橡胶坝一样紧贴河床底部不阻水；像翻板门坝一样自动放坝行洪，可控制保持任意水位高度；特别是在河道有景观要求条件下，能避免提升式水闸造成的影响。
2全椒闸液压坝规划设计参数
底轴液压钢坝闸门工作原理
底轴液压钢坝闸门工作原理
底轴液压钢坝闸门工作原理：
底轴液压钢坝闸门是一种通过液压机械原理实现闸门升降的装置。
1. 结构：底轴液压钢坝闸门由闸门体、支撑梁、闸门槽、液压缸等组成。
2. 工作原理：
- 初始状态：闸门处于关闭状态，液压缸处于放空状态。
- 闸门升降：液压缸接收液压油的压力，活塞向上运动，推动支撑梁上升，进而带动闸门体顺槽向上升起，打开水流通道。
- 闸门关闭：液压缸释放压力，活塞向下运动，支撑梁下降，闸门体随之向下探入槽内，关闭水流通道。
3. 液压系统：
- 液压缸：液压缸是底轴液压钢坝闸门的执行部件，通过接受液压油的压力来完成升降动作。
- 油箱：油箱中储存着液压油，为液压系统提供流体介质。
- 泵站：泵站提供液压油的压力，通过液压管路将液压油传送到液压缸中。
4. 控制系统：
- 控制阀：控制阀通过控制液压油的流动来实现闸门的升降。
- 运动控制装置：为了实现闸门的精确定位和动作控制，通常在液压系统中加入运动控制装置，如传感器、位置开关等。
底轴液压钢坝闸门通过液压力传递和液压元件的协作，实现闸门的升降，从而控制水流通道的开闭，用于水利工程中的水流调节和防洪等任务。
坝体结构知识点总结
坝体结构知识点总结
一、引言
水坝是一种用来控制水流或蓄水的重要基建设施，通常用于灌溉、发电、供水和防洪等用途。水坝的结构设计必须考虑到各种力学和水文因素，才能确保它的安全和稳定。本文将对水坝的结构知识点进行总结，包括水坝的类型、结构构件、力学分析和设计、以及施工和维护等方面。
二、水坝的类型
水坝按照不同的分类标准可以分为多种类型，主要包括以下几种：
1. 挡水坝：挡水坝是用来阻止水流的坝，通常建在河流或沟渠上，以防止水流泛滥。挡水坝的主要类型包括重力坝、拱坝、拱重力坝和填土坝等。
2. 蓄水坝：蓄水坝是用来储存水源的坝，通常用于灌溉、发电或供水等用途。蓄水坝的主要类型包括重力坝、拱坝、拱重力坝和填土坝等。
3. 泄洪坝：泄洪坝是用来控制洪水的坝，通常建在河流或湖泊上，以减轻洪水的压力。泄洪坝的主要类型包括重力坝、拱坝、拱重力坝和填土坝等。
4. 其他类型：除了以上几种主要类型外，水坝还可以按照建造材料、建造方式、功能和所处环境等多种不同的分类标准来分。
三、水坝的结构构件
水坝的结构构件包括坝基、坝体、坝顶和坝基等，其中坝体是最主要的结构构件。水坝的结构构件通常包括以下几个部分：
1. 坝基：坝基是水坝的基础部分，用来支撑整个水坝的重量。坝基的设计必须考虑到地质条件、水文因素和结构要求等多种因素，以确保水坝的安全和稳定。
2. 坝体：坝体是水坝的主要结构部分，用来承受水压和其他力学作用。坝体的设计包括决定坝的类型、高度、长度、厚度、斜率和截面形状等多种因素，以确保水坝的安全和稳定。
3. 坝顶：坝顶是水坝的顶部部分，用来支撑坝体和提供行走和管理设施。坝顶的设计必须考虑到通行和管理的需要，以确保水坝的正常运行。
4. 坝基：坝基是水坝的底部部分，用来支撑整个水坝的重量。坝基的设计必须考虑到地质条件、水文因素和结构要求等多种因素，以确保水坝的安全和稳定。
四、水坝结构的力学分析和设计 水坝的结构设计必须考虑到各种力学和水文因素，以确保水坝的安全和稳定。水坝的力学分析和设计包括以下几个方面：
大坝的分类
大坝的分类
展开全文
筑坝拦水首先考虑的是大坝的坚固性。因为大坝修筑好之后，其上下游间会形成很大的水位差，有水的一侧会对大坝产生水压力，因此大坝的稳定最为重要。
工业革命之后，世界各国兴建了许多大坝，有用土石料堆砌的，有用混凝土浇筑的；有的横截面看上去像个三角形，有的横截面看上去是个梯形。那么如何对这些大坝进行归类呢？按不同的标准，大坝的分类也有所不同。比如，根据抵抗水头压力的机制不同，可分为重力坝和拱坝。重力坝，顾名思义就是利用坝体自身重量来抵抗上游水压力并保持自身稳定，比如著名的三峡大坝就是混凝土重力坝；而拱坝则是像拱桥一样，是在平面上呈凸向上游的拱形挡水建筑物，借助拱的作用将水压力的全部或部分传到河谷两岸的基岩上，比如美国著名的胡佛拱坝。按筑坝材料的不同，可分为土石坝、混凝土坝、橡胶坝、钢闸门坝等。土石坝的断面一般为梯形，由土料、石料等，经过抛填、碾压等方法筑成，是历史最悠久的一种坝型，比如小浪底大坝；橡胶坝是将充满气体或者水的橡胶固定于河床上，用来挡水，主要用于城市景观、河流生态修复等。另外，按施工方式的不同，大坝还可以分为冲填坝、抛石坝、常规浇注的混凝土坝、碾压混凝土坝等。
修建水库大坝，是人类认识自然、了解自然规律并利用自然资源的选择，只要在大坝设计时遵循自然法则，修建之后科学合理地管理和调度，便能实现设计时的防洪、供水等功能。实际上，一座水库大坝的运行管理除了开发利用能源，还要处理好蓄水泄洪、减轻泥沙淤积、保持与自然环境和谐相处等许多问题。
世界上库容最大的水库
卡里巴水库位于赞比亚首都东南约300公里处，横跨赞比亚和津巴布韦两国边境。在卡里巴水坝竣工后，它在1958～1963年期间完成蓄水。现为赞比亚的著名的旅游景点之一。
该水库长约220公里，宽约40公里，面积约5580平方公里，平均水深29米，最深处为97米，库容为1850亿立方米，为世界上库容最大的水库。我国三峡大坝库容为393亿立方米，居世界第22位。
太白县虢川河治理工程拦河坝的应用与设计
太白县虢川河治理工程拦河坝的应用与设计
摘要：围绕虢川河建设目标，结合治理段河道特性，通过研究论证，从防洪、景观、运行、使用维护等方面进行综合比较，设计考虑工程水文、地质等情况，进行了虢川河拦河坝防渗、防冲、坝体电气等设计。从安全、经济、环保、施工运行等方面比选最终选用气盾坝方案。
1.工程概况
虢川河两岸生态环境治理工程两大目标：一是该河段防洪工程达标治理；二是在防洪达标治理的基础上，遵循人水和谐的治水理念，进行河道内生态蓄水及景观美化一体治理。工程的主要任务是疏浚整治河道，营造优美的城市河流生态景观，整体提升太白县虢川河主城区城市品位，把太白县建成集“山、水、园、林”为一体、地域文化特色鲜明的生态型园林城市。本工程防洪标准为20年，挡水建筑物洪水标准确定为20年一遇。挡水建筑物等别为4级Ⅳ等。
2.坝型比较
随着城市水生态治理的不断推进，挡水建筑物的技术日新月异，近几年兴起气盾坝、液压坝等新型低坝挡水坝型，设计结合近年我国低坝坝型的先进技术，重点对气盾坝、充水橡胶坝、液压坝和钢闸坝四种坝型进行分析比较。
2.1气盾坝
气盾坝主要结构是固定在坝底的弧形钢制坝板、橡胶气袋、基础锚固螺栓和气动充排气系统组成，挡水的弧形钢坝由5m～8m钢板拼接而成，钢板与钢板之间采用P型止水。气盾坝采用弧形钢制坝板挡水，气囊隐藏在盾板之后支撑钢板，气囊不临水，兼有钢坝闸与橡胶坝的两者的优点。
气盾坝主要优点主要为： 气盾坝相比橡胶坝、钢板闸，具有气囊体积小、不易被扎坏，充气时间和排气时间都很短，能够实现及时塌坝的特点；支撑气囊隐藏在盾板之后，在行洪塌坝时，水中的漂浮物、推移质和冰凌等越盾板而过，支撑气囊和附属系统不受水流冲刷和钩挂，气囊不易被损坏；面板与基础的连接是柔性连接, 面板和气囊面接触，整个盾板受力好，不会产生应力集中, 当上游遭遇大的漂浮物撞击或蓄水区冬季结冰产生的冰压力时，柔性连接会起到缓冲的作用；气盾坝气囊体积小，充气时间短，并且坝体排气时间短，能实现及时塌坝，将更大程度的保证河道行洪安全；气盾坝在日常泄水时，自然形成景观瀑布，新颖美观；气盾坝控制系统简单，空压控制站规模小，运行管理成本低。该坝型的缺点：运行多年后橡胶止水老化有可能发生漏水现象；坝顶不溢流时，坝体下游的气囊外露，外观较差。
液压坝工作原理
液压坝工作原理
液压坝是一种利用液体的压力原理来控制水位的堤坝。其工作原理如下：
1. 液体储存：液压坝首先需要一个储存液体的容器，通常称为液压缸。液压缸内充满了液体（通常为油），并且密封良好，防止液体外泄。
2. 压力产生：液压坝使用一个压力源（通常是一个液压泵）来产生液体压力。液压泵将液体抽入液压缸，从而增加液体在液压缸中的压力。
3. 压力传递：液压系统中的液压管道将液体从液压泵传输到液压缸中。液体的压力会沿着管道传递，并且以相同的压力作用于液压缸内的每个部分。
4. 液压缸工作：液压缸内的液体压力会使活塞（一种位于液压缸内的活动部件）向一个特定方向移动。这个方向取决于液体压力的作用面积大小。如果活塞的面积大于液压液压缸的总面积，液压缸内的液体将推动活塞向外移动。
5. 水位调节：液压坝将活塞与水位控制器相连接。水位控制器能够根据需要调整活塞的位置，从而改变液压坝的水位。如果活塞向外移动，液压缸中的压力会降低，水位也会下降；如果活塞向内移动，液压缸中的压力会增加，水位也会上升。通过控制活塞的位置，液压坝能够实现对水位的精确控制。
总的来说，液压坝通过利用液体的压力原理来调节水位。液压坝可以根据需要灵活调整水位，而且具有响应迅速、稳定性高、可靠性强等优点，因此在水利工程以及其他工业领域中得到广泛应用。
谈增城初溪拦河闸坝液压翻板闸的设计与运行
谈增城初溪拦河闸坝液压翻板闸的设计与运行
摘要：为了开发利用增江河的水资源，更好地为增城社会经济发展服务，2000年开工兴建了综合性的初溪水利枢纽工程。拦河闸坝是整个枢纽工程的重要部份，液压翻板闸是闸坝运行的关健设施。运行实践证明，初溪拦河闸坝液压翻板闸运行可靠，操作方便，投资较少，外形美观，是一项非常好的水利设施，有一定的推广应用价值，在此对其设计与运行情况作简要阐述。
关键词：建筑物；液压翻板闸门；支铰；吊点；油缸倾斜角和行程；启闭力；运行管理
初溪拦河闸坝位于广州市增城区石滩镇初溪村1Km处的增江新开河段上，是初溪水利枢纽工程的重要组成部份，地处增江下游，坝址距离增城城区中心8Km，下游至增江出口约14Km。初溪水利枢纽工程是一项具有较好的环境效益、社会效益和经济效益，集市政、美化、环境保护、发电、航运、交通、供水、灌溉等功能于一体的综合性水利工程，主要由拦河闸坝、发电厂房、船闸、罗岗排涝渠、进厂公路及交通桥、输变电、灌溉引水等单项工程组成，工程坝址以上集雨面积2978Km²，多年平均流量125.51m³/s，库区正常蓄水位6.5m，相应库容1700万m³，多年平均发电量2888万KWh。拦河闸坝为开敞式闸坝，布置21孔泄洪闸，每孔净宽8 m，总宽度188.4m。水电站厂房为河床式，设计安装了3台单机容量为2000KW的轴流转浆式水轮发电机组，总装机容量6000KW。船闸最大通航船舶300吨，闸室长100米，宽12米，上下引航道长分别为183米和150米。拦河闸坝于2000年12月28日开工，2003年6月全部完工，投入运行14年来，大大改善了增城的城市景观与生态环境，在环境美化、发电、供水、灌溉以及交通航运等方面产生了较大的综合效益。实践证明，初溪拦河闸坝液压翻板闸运行安全可靠，操作简单方便，具有投资较少、外形美观的特点，是一项非常好的水利设施，也是一种成功可行的水闸装置，有一定的推广应用价值。笔者作为当年的设计者和建成后的运行管理工程师，对其设计与运行方面的一些要点作简要的阐述。
