欧姆定律和电功率
欧姆定律电功率
国际单位制中的单位是瓦特（W）， 常用的单位还有千瓦（kW）、毫 瓦（mW）。
电功率的计算
公式
电功率的计算公式是P=UI，其中 U表示电压，I表示电流。
推导公式
根据欧姆定律（I=U/R），可以推 导出P=U^2/R或P=I^2R，这些公 式常用于计算纯电阻电路中的电功 率。
计算实例
如果一个灯泡的额定电压是220V， 额定电流是0.5A，那么它的额定功 率就是110W。
欧姆定律在电功率计算中的应用
通过测量电路中的电压和电流，利用欧姆定律计算出电路中的电阻值，进而求出电路中的 电功率。这对于分析电路的工作状态、评估能源消耗以及优化能源利用等方面具有重要意 义。
04
欧姆定律与电功率的实际应用
电路设计中的欧姆定律
欧姆定律在电路设计中具有重要应用，它可以帮助工程师确定电路中电压、电流和 电阻之间的关系。
THANKS
感谢观看
欧姆定律在电功率计算中的应用
欧姆定律
欧姆定律是电路的基本定律之一，表示电路中电压、电流和电阻之间的关系。具体来说， 在直流电路中，任意两点间的电压等于该两点间各电阻上电压降的代数和。
电功率计算
利用欧姆定律，可以计算电路中的电功率。将电压和电流代入电功率的公式 P = UI 中， 即可求出电路中的电功率。
电功率与电流、电压和电阻的关系
电功率
电功率是表示单位时间内转换、使用或耗散的电能，等于电压与 电流的乘积。电功率的大小与电流和电压的大小有关。
电流与电功率的关系
电流越大，电功率越大。在电路中，电功率的大小决定了用电器的 工作效率和能量消耗。
电压与电功率的关系
电压越大，电功率越大。在电路中，电功率的大小决定了用电器的 工作状态和性能。
欧姆定律与电功率
欧姆定律与电功率欧姆定律和电功率是电学中最基本的概念之一，它们与电路中电流、电压和电阻的关系密切相关。
本文将对欧姆定律和电功率进行详细阐述，以帮助读者更好地理解电路中的电学原理。
一、欧姆定律欧姆定律是指在恒定温度下，电流通过一段导体的大小与导体两端的电压成正比，与导体的电阻成反比。
欧姆定律的数学表达式为V=IR，其中V表示电压，I表示电流，R表示电阻。
欧姆定律的实质是电流是由电压驱动的，导体的电阻会引起电流的阻碍，而电压越大，电流越大；电阻越大，电流越小。
欧姆定律的应用非常广泛，无论是家庭电路、工业电路还是通信电路，都离不开欧姆定律的支持。
二、电功率电功率是指单位时间内消耗或产生的电能大小，通常用符号P表示，单位为瓦特（W）。
根据电功率的定义，可以得出功率的计算公式为P=IV，其中P表示电功率，I表示电流，V表示电压。
电功率可以用来衡量电器的能量转换效率，例如，一个电灯的功率为60瓦，表示它每秒钟消耗60焦耳的电能。
在实际电路中，电功率的计算可以帮助我们确定电器的使用安全性以及优化电路的设计。
三、欧姆定律与电功率的关系欧姆定律和电功率的关系非常密切，通过欧姆定律和电功率的结合，我们可以更好地理解电路中电流、电压和电阻之间的相互关系。
根据欧姆定律的公式V=IR，我们可以推导出电流的表达式I=V/R。
将电流的表达式代入电功率的公式P=IV中，可以得到P=V/V/R，即P=V²/R。
这个公式告诉我们，当电阻不变时，电压越大，电功率越大；当电压不变时，电阻越大，电功率越小。
根据这个公式，我们可以得出一些结论。
首先，如果电路中的电压过高，会导致电流过大，进而造成电阻发热或元件过载；其次，如果电路中的电阻过大，会造成电压下降，进而影响电器正常工作。
因此，合理控制电压和电阻的大小对于电路稳定运行至关重要。
四、实际应用举例为了更好地理解欧姆定律和电功率的应用，下面以常见的电路应用举例说明。
1. 家庭电路中的应用：在家庭电路中，我们常常使用电灯泡。
欧姆定律,电功率,电功,焦耳定律公式汇总
������实 ������额
=
������ ������
实 ������ ������ 额
������
Q=W=UIt
常用于求电路总热量
Q=W=������������ Rt
常用在串联电路中
焦 耳 定 律
Q=W= ������ t
常用在并联电路中
������������
Q=������������ Rt
实际功率与额定功率的计算：同一个电阻或灯炮(灯泡电阻不变)，接在不同的电压下使用，则有：
W= ������ t
常用在并联电路中
������������
W=Pt 有两组公式 Q=W=Pt 有两组公式
W=QU
其中 Q=It
1、1KW·h=1 度=3.6×������������������ J ������ 2、电功的单位有：千所消耗的电能：W = ������×1KW·h 3、注意 P= ������ 中的两组单位的运用，会给解题带来方便 1、纯电阻电路：电能全部转化成内能（例电饭锅、电 水壶、电炒锅、） 2、纯电阻电路中，电流通过导体产生的热量等于电流 所做的功 1、 非纯电阻电路：电能没有全部转化成内能（例洗 衣机、电风扇、电冰箱、电视机） 2、 非纯电阻电路中，电流所做的功：W=UIt 3、 非纯电阻电路中，电流通过导体产生的热量： Q=������ ������ Rt
U=IR
P=UI
P=������������ R
电 功 率
P= ������
������������
P= ������
������
1、灯泡的亮度取决于它的实际功率，与它的额定电压、额定电 流、额定功率都无关。 2、小灯泡的实际功率P实 与额定功率pe 的关系： （1）������实 = ������������ 时：������实 = ������������ ，正常发光 （2）������实 > ������������ 时：������实 > ������������ ，比正常时亮，影响寿命 （3）������实 < ������������ 时：������实 < ������������ ，比正常时暗
大同杯物理竞赛专题5欧姆定律电功率
专题5 欧姆定律 电功率【知识补充】1.欧姆定律(I=U/R )是电路中最基本最重要的电路规律。
理解掌握欧姆定律要注意同一性（定律中的律中的电流电流I 、电压U 和电阻R 一定都是对于同一导体的）、同时性（定律中的电流I 、电压U 和电阻R 一定都是对于同一导体同一时刻的量）和条件性（欧姆定律只适用于纯电阻（欧姆定律只适用于纯电阻用电用电器）。
欧姆定律对含有。
欧姆定律对含有电动机电动机等的电路不适用。
等的电路不适用。
2．电路的化简．电路的化简. 电路的化简方法：根据电流的分支与汇合判断各个电阻的电路的化简方法：根据电流的分支与汇合判断各个电阻的串联串联与并联关系。
若电流通过各个电阻时没有分支，则这些电阻是串联关系；若电流有分支，则从分流点到汇合点之间的各个支路为并联关系。
如果电路中没有电源，可以假设一个电流方向去判断。
的各个支路为并联关系。
如果电路中没有电源，可以假设一个电流方向去判断。
3．直流电路的动态分析. 直流电路的动态分析方法是：首先确定电路中某个电阻是增大还是减小，相应确定电路总电阻R 总是增大还是减小；其次应用欧姆定律I=U/R 总确定干路电流的变化；根据根据串联电路串联电路和并联电路知识判断相关支路的电流电压变化。
知识判断相关支路的电流电压变化。
4.电功率电功率电功率P=UI ，用电器的额定功率等于额定电压与额定电流的，用电器的额定功率等于额定电压与额定电流的乘积乘积，用电器的实际功率等于实际电压与通过的实际电流的乘积。
等于实际电压与通过的实际电流的乘积。
5. 焦耳定律焦耳定律电流具有热效应，电流通过电阻时要产生焦耳热，由焦耳定律可得，产生的热量Q=I 2Rt 。
6．电能的计算．电能的计算若用电器以恒定功率P 工作，则t 时间消耗电能为W=Pt 。
7.用电器串联时的最大电压用电器串联时的最大电压用电器串联是实际中经常遇到的问题。
用电器串联是实际中经常遇到的问题。
几个用电器串联，几个用电器串联，其电流相等。

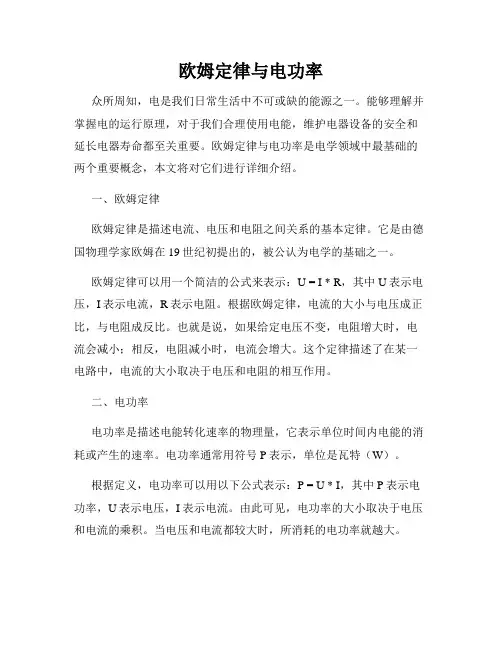

欧姆定律与电功率
欧姆定律与电功率众所周知，电是我们日常生活中不可或缺的能源之一。
能够理解并掌握电的运行原理，对于我们合理使用电能，维护电器设备的安全和延长电器寿命都至关重要。
欧姆定律与电功率是电学领域中最基础的两个重要概念，本文将对它们进行详细介绍。
一、欧姆定律欧姆定律是描述电流、电压和电阻之间关系的基本定律。
它是由德国物理学家欧姆在19世纪初提出的，被公认为电学的基础之一。
欧姆定律可以用一个简洁的公式来表示：U = I * R，其中U表示电压，I表示电流，R表示电阻。
根据欧姆定律，电流的大小与电压成正比，与电阻成反比。
也就是说，如果给定电压不变，电阻增大时，电流会减小；相反，电阻减小时，电流会增大。
这个定律描述了在某一电路中，电流的大小取决于电压和电阻的相互作用。
二、电功率电功率是描述电能转化速率的物理量，它表示单位时间内电能的消耗或产生的速率。
电功率通常用符号P表示，单位是瓦特（W）。
根据定义，电功率可以用以下公式表示：P = U * I，其中P表示电功率，U表示电压，I表示电流。
由此可见，电功率的大小取决于电压和电流的乘积。
当电压和电流都较大时，所消耗的电功率就越大。
在实际应用中，电功率常常用来衡量电器设备的耗电量和功效。
例如，对于一台电灯泡，我们可以通过测量其电压和电流来计算其功率。
电功率的大小不仅与电器设备的电压和电流有关，还与电路中的电阻及其它因素有关。
三、欧姆定律与电功率的关系欧姆定律和电功率之间存在着密切的联系。
结合欧姆定律和电功率公式，我们可以得到如下关系：P = I^2 * R，或者 P = U^2 / R。
从这个关系公式可以看出，电功率与电流的平方成正比，与电阻呈反比。
当电流增加时，电功率增加的速率更快；而当电阻增加时，电功率减小的速率更快。
这个关系对于合理使用电能和保护电器设备非常重要。
我们可以通过调整电流和电阻的大小，来控制电器设备的电功率，从而更好地满足电器设备的使用需求，并确保电器设备的安全性。
第七章 欧姆定律 第八章 电功率
第七章 欧姆定律一、探究电阻上的电源跟两端电压的关系 二、欧姆定律及其应用 知识点1 电流跟电压、电阻的关系导体中的电流跟导体两端的电压和导体的电阻有关。
研究它们之间的定性关系时，我们采用控制变量法。
●研究电流跟电压的关系时，控制电阻的大小不变，通过改变导体两端的电压，研究电流随电压变化的关系。
●研究电流跟电阻的关系时，保持加在导体两端的电压不变，通过改变导体的电阻，观察电流随电阻变化的关系。
（实验见【实验教学】）知识点2 欧姆定律●欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
U 为电源电压，单位为伏（V ）；I 为通过导体的电流，单位为安（A ）；R 为导体的电阻，单位为欧（Ω）。
【注意】应用欧姆定律的公式进行计算时，一定要统一到国际制单位后再进行计算。
欧姆定律公式中的各个物理量具有同一性，即I,U,R 是对同一段导体、同一时刻而言的。
（2）U ＝IR R ＝IU 应用欧姆定律公式以及两个变形式进行解题时，只要知道I,U,R 三个量中的两个，就可以求出第三个未知物理量。
在计算和理解问题的过程中千万注意，物理量的计算不同于数学上的计算，必须用对应的物理量单位才有意义，避免将物理问题数学化，应理解每个量的物理意义。
●公式的物理意义（1）欧姆定律的公式I =RU 表示，加在导体两端的电压增大几倍，导体中的电流就随着增大几倍。
当导体两端的电压保持不变时，导体的电阻增大几倍，导体中的电流就减为原来的几分之一。
（2）导出式U=IR 表示导体两端的电压等于通过它的电流与其电阻的乘积。
（3）导出式R ＝IU 表示导体的电阻在数值上等于加在导体两端的电压与其通过的电流的比值，由于同一导体的电阻一定（导体本身的性质），因此不能说成“导体的电阻与它两端的电压成正比，与通过它的电流成反比”●运用欧姆定律公式解题技巧解题时，为了便于分析问题，应先根据题意，画出电路图，并在图中标明已知物理量的符号、数值及未知物理量的符号，公式中的三个物理量的单位均使用国际（制）单位。
电灯泡的电功率计算
电灯泡的电功率计算电灯泡是我们日常生活中常见的照明设备，使用电能转化为光能。
在我们购买电灯泡的时候，经常会看到一项关于电功率的说明。
那么，什么是电功率？如何计算电灯泡的电功率呢？本文将为您详细介绍电灯泡电功率的计算方法。
首先，让我们了解一下电功率的概念。
电功率是指单位时间内所消耗的电能量，通常用单位瓦特（W）来表示。
电功率的计算公式为：功率（P）等于电流（I）乘以电压（U），即P=I×U。
对于电灯泡来说，它是通过电阻发光的，所以我们可以用欧姆定律来计算其电功率。
欧姆定律表达了电流、电压和电阻之间的关系，即U=I×R。
根据这个关系，我们可以得出电阻（R）等于电压（U）除以电流（I）。
带入电功率的计算公式中，我们可以得到P=U×I=U²/R。
现在，让我们来计算一个实际的例子。
假设我们有一个标有“60W”的电灯泡，工作电压为220V。
那么，根据前面的公式，我们可以计算出电流。
先求出电阻，因为功率已知，可以使用功率与电压的关系求。
假设电阻为R，功率为P，电压为U，即60=R=U²/P。
带入数值，有60=R=220²/60。
解得电阻R约为805.56欧姆。
已知电阻，我们可以计算出电流。
使用欧姆定律，I=U/R，即220/805.56≈0.273安培。
现在，我们可以计算出这个电灯泡的电功率了。
使用P=U×I，有P=220×0.273≈60W。
正好与标签上标注的一致。
通过这个例子，我们了解到了电灯泡电功率的计算方法。
需要注意的是，这个计算方法是在理想情况下的近似计算。
而实际情况中，电灯泡的功率可能会因为电路中的其他因素，如线路的损耗等而存在一些差异。
此外，还要了解到不同类型的电灯泡具有不同的电功率。
常见的灯泡有白炽灯、节能灯和LED灯等。
白炽灯通常功率较大，而LED灯则功率较小。
因此，在购买电灯泡时，我们需要根据需求选择适合的电功率。
电功率计算公式
电功率计算公式电功率计算公式一、电功率计算公式：1、在纯直流电路中：P=UI，P=I²R，P=U²/R；式中：P---电功率（W），U---电压（V），I---电流（A），R---电阻（Ω)。
2、在单相交流电路中：P=UIcosφ式中：cosφ---功率因数，如白炽灯、电炉、电烙铁等可视为电阻性负载，其中cosφ=1则P=UI；U、I---分别为相电压（220V）、相电流。
3、在对称三相交流电路中，不论负载的连接是哪种形式，对称三相负载的平均功率都是：P=√3UIcosφ式中：U、I---分别为线电压（380V）、线电流。
cosφ---功率因数，若为三相阻性负载，如三相电炉，cosφ=1则P=√3UI；若为三相感性负载，如电动机、压缩机、继电器、日光灯等等。
cosφ=0.7～0.85，计算取值0.75。
4、说明：阻性负载：即和电源相比当负载电流负载电压没有相位差时负载为阻性（如负载为白炽灯、电炉等）。
通俗一点讲，仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。
感性负载：通常情况下，一般把带电感参数的负载，即符合电压超前电流特性的负载，称为感性负载。
通俗地说，即应用电磁感应原理制作的大功率电器产品。
二、欧姆定律部分1、I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）2、I=I1=I2=…=In(串联电路中电流的特点：电流处处相等)3、U=U1+U2+…+Un(串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)4、I=I1+I2+…+In(并联电路中电流的特点：干路上的电流等于各支路电流之和)5、U=U1=U2=…=Un（并联电路中电压的特点：各支路两端电压相等。
都等于电源电压）6、R=R1+R2+…+Rn(串联电路中电阻的特点：总电阻等于各部分电路电阻之和)7、1/R=1/R1+1/R2+…+1/Rn(并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)8、R并=R/n（n个相同电阻并联时求总电阻的公式）9、R串=nR(n个相同电阻串联时求总电阻的公式)10、U1:U2=R1:R2（串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）11、I1:I2=R2:R1（并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）二、电功率部分12、P=UI（经验式，适合于任何电路）13、P=W/t（定义式，适合于任何电路）14、Q=I2Rt(焦耳定律，适合于任何电路)15、P=P1+P2+…+Pn（适合于任何电路）16、W=UIt(经验式,适合于任何电路)17、P=I2R(复合公式，只适合于纯电阻电路)18、P=U2/R(复合公式，只适合于纯电阻电路)19、W=Q（经验式，只适合于纯电阻电路。
课题1：欧姆定律和电功率 电与磁
个性化辅导教案课题：欧姆定律和电功率考点分析：欧姆定律和电功率公式在计算题中的运用；测电阻和电功率实验的理解和考查。
重点：1、欧姆定律和电功率的公式的运用；2、测用电器电阻和电功率的实验；3、基本概念的理解4、安全用电难点：1、欧姆定律和电功率的公式的运用；2、测用电器电阻和电功率的实验；考点一：(一)探究电阻上的电流与两端电压的关系在电阻一定的情况下，导体两端的电流与加在导体两端的电压成正比；在导体两端的电压不变的情况下，导体两端的电流与导体的电阻成反比。
（二）欧姆定律1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、数学表达式 I=U/R3、解电学题的基本思路①认真审题，根据题意画出电路图；②在电路图上标出已知量和未知量（必要时加角码）；③选择合适的公式或规律进行求解。
例1:（1）已知R1和R2串联，R1 = 20Ω，电源电压为6V，电流表A1的示数为1.2A，求R2的阻值。
（3）已知R1和R2并联，R1 = 40Ω，A1示数为5A，A2示数为8A，求R2阻值。
R1AAR2VAUR1R2【随堂练习】1、将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 A ．电流表和电压表表示数均变小B ．电流表表示数变大，电压表表示数变小C ．电流表示数变小，电压表表示数变大D ．电流表和电压表表示数均变大2、在探究电路的电流规律实验时用了下图中的某个电路，已知R 1＝R 2＜R 3，电流表的读数分别是：A 1为0.3A 、A 2为0.15A 、A 3为0.45A ．测量时的电路图应是3、如图2-2-18所示的电路，电源电压保持不变，R 1＝10Ω。
当闭合开关S ，滑动变阻器滑片P 在中点时，电流表的示数为0.3A ；当把滑片P 移到最右端时，电流表的示数为0.2A 。
欧姆定律与电功率
欧姆定律与电功率欧姆定律是电学中最基本也是最重要的定律之一，它描述了电流、电阻和电压之间的关系。
电功率则是评估电路中电能转化速率的物理量。
本文将介绍欧姆定律和电功率的概念、公式以及它们在电路分析中的应用。
一、欧姆定律欧姆定律是由德国物理学家欧姆于1827年发现的，它表明电流与电压、电阻之间存在线性关系。
根据欧姆定律，电流I等于电压U与电阻R的比值，即I=U/R。
在一条导体中，通过的电流大小取决于施加在导体两端的电压以及导体本身的电阻大小。
当电压增加时，如果电阻不变，电流也会随之增加；相反，当电压减小时，电流也会相应减小。
电阻越大，电流越小。
欧姆定律为电路分析提供了重要的基础，我们可以利用欧姆定律计算电流、电压和电阻之间的关系，以及在电路中的功率消耗。
二、电功率电功率是指单位时间内电能的转化速率，通常用符号P表示。
功率的单位是瓦特（W），它等于1焦耳/秒。
功率可以表达为电流与电压的乘积，即P=UI。
根据电功率的定义，我们可以推导出另一个有用的公式：P=I²R。
这个公式给出了电功率与电流平方和电阻之间的关系。
它表明，如果电流或电阻增加，电功率的消耗也会相应增加。
除了消耗功率，电路中还有一种叫做有功功率的概念。
有功功率表示电路的实际功耗，由电阻元件导致的能量损失。
而在交流电路中，还存在无功功率和视在功率的概念，涉及到复数运算，超出了本文的范围。
三、欧姆定律和电功率的应用欧姆定律和电功率是电路分析和设计中必不可少的工具。
它们可以帮助我们理解电路的运行情况，为电路的优化提供指导。
1. 求解电路参数通过欧姆定律，我们可以根据已知电压和电阻来计算电流的大小。
这对于设计电路和选择适当的元件具有重要意义。
例如，我们可以根据需要的电流和电压来选择合适的电阻值，以确保电路工作在安全范围内。
2. 评估电路功率电功率可以帮助我们评估电路的功耗情况。
通过计算电流和电阻的乘积，我们可以得到电路中的功率消耗。
这对于设计电源、电路保护和热管理非常重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律和电功率
1．一段导体两端电压为12V，导体中的电流是2A，则此导体本身的电阻
为Ω；如果电压降为6V，导体中的电流是A；电压降
低为0V，导体的电阻等于。
图12-3所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D
端移动时，电流表的示数，电压表的示数（填“变
大”、“变小”或“不变”）.
2．如图12-6所示的电路中，当S闭合后，电压表V1的示数为4V，电压
表V2的示数为6V，电流表A的示数为1A，且将R2和R3对换位置后，电
流表、电压表示数均不变，则电源电压为V．
3.如图所示，电源电压保持不变。
当开关S1合、S2断开时，电流表的示数
为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。
则电阻R1与
R2的比值为________
4．如图所示，已知灯L1电阻是灯L2电阻的2倍，闭合开关S后，A表示
数为0.4A，V表示数为6V，则灯L1的电阻是__________Ω，L2两端电压
是________V。
当S断开时，V表的示数为__________V，L2中的电流为
_________A。
5．在相距30km的甲、乙两地之间有两条输电线，已知输电线每米长的电
阻为0.01Ω。
现输电线在某处发生短路，为确定短路位置，检修员利用电
压表、电流表和电源接成如图所示电路进行测量。
当电压表的示数为1.5V
时，电流表的示数为30mA，则可确定出短、路位置离甲地______m远.
6、如图13所示，电源电压9V且保持不变，电流表的量程为0～0.6A，小
灯泡标有“6V，2/3A”，则小灯泡的电阻是Ω，为了不让电路中的电
流超过电流表的量程，滑动变阻器接入电路的电阻最小值是Ω。
7．一只小灯泡的额定电压为8V，正常发光时通过的电流为0.4A。
现将该
小灯泡接在12V的电源上，为使其正常发光，应______联一个_______Ω
的电阻，小灯泡的额定功率为_____W。
8、将标有“6V 3W”的甲灯和“12V 12W”的乙灯，并联接在6V的电
源上（假设灯丝的电阻不变）则通过甲、乙两灯实际电流I甲：I乙=；
甲、乙两灯实际功率P甲：P乙=
9．有两只标有“6V2W”和“12V8W”字样的灯泡，如果将它们串联
在电路中，使其中的一只灯泡正常发光，另一只不正常发光但烧不坏，则
加在电路两端的电压为【】
A．4V B.6V C.12V D.20V
10．有5Ω和10Ω两个定值电阻，先将它们串联，后将它们并联在同一个
电源上，则它们两端的电压和消耗的电功率的关系是（）
A．串联时，电压之比是1:2，电功率之比是2:1
B．串联时，电压之比是2:1，电功率之比是1:2
C．并联时，电压之比是1:1，电功率之比是2:1
D．并联时，电压之比是1:1，电功率之比是1:2
11．（2010年山东滨州，12题）如图所示，电源电压保持不变，当滑动变
阻器滑片P向右滑动时，电表示数的变化情况是
A、电压表V示数变小
B、电流表A1示数变大
C、电流表A2示数变大
D、电流表A1示数变小
12、小宇同学按如图所示的装置，研究“电流通
过导体时产生的热量与导体电阻大小的关系”。
图中甲、乙两只烧瓶内
图13
盛有质量和温度相同的某种液体，温度计显示液体的温度，两瓶液体中都浸泡着一段金属丝（R 甲为镍铬合金丝、R 乙为铜丝），铜丝的电阻比 镍铬合金丝的电阻小
②两段金属丝采用 联方式接入电路中，闭合开关后通过两段金属丝中的电流I A I B （填＞、＜或＝）
③一段时间后，可观察到甲瓶中温度计的示数 （填“大于”、“小于”或“等于”）乙瓶中的温度计的示数。
④通过这个实验得出的结论是： 。
⑤说出一种本实验所采用的实验方法
13、 如图甲电路所示，电源电压为9V 且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图．求： （1）小灯炮正常发光时电阻为多少欧? （2）小灯炮正常发光时电流为多少安?
（3）当电流表的示数为0.5A 时，小灯泡的电功率为多少瓦?
（4）当电压表的示数为3V 时，整个电路10s 内消耗的电能是多少焦？
⑵电热水壶正常工作30min ，消耗多少度电？
⑶在一次煮水时，电路电压不足，只有200V ，则它的实际功率是多少？ 15、如图7-5是额定电压为220V 的理发用电吹风的典型电路。
其中电热丝通过电后可以发热，电动机通电后可以送风。
正常工作时， ⑴要送热风，选择开关应放在______位置。
（填“A ”、“B ”或“C ”） ⑵已知电动机的额定功率是120W 。
当送冷风时，通电5min ，电流所做的功是多少？
⑶电热丝的电阻500Ω，送热风时，求电路消耗的总功率。
16、在图16所示电路中，灯泡L 标有“6V 3W ”字样，滑动变阻器
最大阻值R 1＝12Ω，先闭合S 1，将滑动变阻器滑片P 滑至左端，此时灯泡L 正常发光．问：
（1）电源电压是多大？灯泡L 正常发光时的电阻是多大？
（2）再闭合S 2，电流表示数为0.8A ，此时R 2的电功率是多大？ （3）断开S 2，当滑片P 滑至右端时，灯泡L 的实际功率是多大？。
