一种物流用滑块式分拣输送机_CN109775346A
一种用于物流分拣的输送装置[实用新型专利]
![一种用于物流分拣的输送装置[实用新型专利]](https://img.taocdn.com/s3/m/3a2bbb3826fff705cc170af7.png)
专利名称：一种用于物流分拣的输送装置专利类型：实用新型专利
发明人：汪奎,卫荣平
申请号：CN201420679286.6
申请日：20141113
公开号：CN204324218U
公开日：
20150513
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于物流分拣的输送装置，包括支架，所述支架的一端设置有主动轴，另一端设置有从动轴，所述主动轴上安装有主动链轮，所述从动轴上安装有从动链轮，主动链轮和从动链轮上套装有链条输送单元，链条输送单元为上下两层结构，所述链条输送单元包括输送带和设置于输送带内侧的多个链条单元，链条输送单元上下两层的链条单元之间设置有导轨，所述链条单元的外链片上安装有导轮组件，所述导轮组件包括固定安装于外链片上的导轮座、穿过导轮座的转轴，和通过转轴与导轮座转动连接的导轮，所述导轮与导轨接触且沿导轨表面滚动。
本实用新型的输送装置结构简单，设计合理。
申请人：西安联控电气有限责任公司
地址：710075 陕西省西安市高新区唐兴路6号唐兴数码207室
国籍：CN
代理机构：西安创知专利事务所
代理人：李子安
更多信息请下载全文后查看。
滑块分拣机
滑块式分拣机是一种水平、高速的物流输送设备。
分拣机的承载面由等宽、挤出成型的铝承载板构成，它能载运各种尺寸的物品。
1)基本○(结构滑块式分拣机是一种水平、高速的物流输送设备。
分拣机的承载面由等宽、挤出成型的铝承载板构成，它能载运各种尺寸的物品。
承载板连接着驱动链条，在焊接成的钢制机身内的支撑和导向轮上运行。
塑料滑块嵌在承载板之间。
通常包括以下组件：含张紧的驱动单元；床体；从动辊端；上包皮带输送机；卸包输送机；换向开关架；分拣预备组件；支撑；承载板；自润滑单元(用于链条)；底面和侧面的盖板。
控制系统采用工业控制器，并包括以下主要部件：本地控制盒(多个)；驱动控制面板(用于控制电机及变频器)；驱动端和张紧端的连线盒；换向拨叉机构开关控制盒。
另外，为保证安全与故障处理，分拣机通常还配多种传感器，比如滑块脱落传感器、链条断裂传感器、链条松弛传感器等。
滑块式分拣机通常由板式输送机、滑块、道岔等组成，它根据控制系统的指令，并通过滑块将分拣物品分发到不同的场地。
(2)基本原理滑块式分拣机的供包端有一个上包皮带输送机，用来将物品调整到一个正确的速度，输送到分拣机上。
分拣机的承载板互相平行地排列在垂直于链条的位置之上，相互之间保持很小的间距。
这样就提供了一个平整面，能输送哪些一般被认为不可分拣的、不规则形状的物品。
承载板上装有滑块。
它们是注塑件并能沿着板条间的间隙滑动。
在每一个滑块的下面都装有一个导向轮。
这些导向轮在机体段内的导轨里运动，它控制着滑块的运动方向。
分拣机机体的每个分拣位置上都装有模块化的换向开关。
在分拣位置，滑块被开关导向30°角，使它们垂直于载运机滑动，轻轻地推着物品花巷格口。
使物品转向的滑块数量取决于每个物品实际的长度。
分拣前不需要物品对齐。
双侧分拣机根据相应的输出，需要在分拣机的前端有一个滑块预分单元。
(3)性能参数滑块式分拣机适宜各种纸箱、塑料箱及其他不规则物品的分拣，它不要求物品有一个平整、稳定的底面，这点与其他类别的分拣机有所不同，其各种性能参数如下：基本分拣模块：单/双侧分拣；分拣长度：最大140m；分拣速度：最大132m/min；分拣机的尺寸由被分拣的物品尺寸、分拣机的基本模板和输出的长度决定。
一种滑块式快递包裹自动分拣机设计
一种滑块式快递包裹自动分拣机设计颜志刚;张福豹;安磊;张强强;成濛;戚嘉伟【摘要】介绍了快递包裹自动分拣机的分类及研究现状,完成了一种滑块式快递包裹自动分拣机总体方案设计、包裹换向机构和控制系统设计.设计的滑块式自动分拣机可以显著提高包裹分拣效率和准确率,对降低包裹订单处理时间,节约物流成本具有重要意义.【期刊名称】《装备制造技术》【年(卷),期】2016(000)006【总页数】3页(P23-24,40)【关键词】分拣机;滑块,快递;包裹;舵机【作者】颜志刚;张福豹;安磊;张强强;成濛;戚嘉伟【作者单位】南通大学机械工程学院,江苏南通226019;南通大学机械工程学院,江苏南通226019;南通大学机械工程学院,江苏南通226019;南通大学机械工程学院,江苏南通226019;南通大学机械工程学院,江苏南通226019;南通大学机械工程学院,江苏南通226019【正文语种】中文【中图分类】TH122随着电子商务和网络购物的快速兴起，人们的消费习惯由线下的有限选择转向线上的无限选择，这种消费方式的改变给我国的快递行业带来了前所未有的机遇和挑战。
国家统计局数据表明，2014年，全年快递业共揽件139.6亿件，同比增加了近50%.节假日的揽件数量增长尤为突出。
以2013年“双十一”为例，快递行业共揽投快件3.46亿件，比2012年增长了73%，各地“爆仓”现象不断。
原本只需要3天左右就能到达的商品，投递时间延长到7～10天，甚至部分商品耗时近半个月才到达客户手中，同时还出现了大量的商品损坏、错投、丢件及饱受诟病的“暴力分拣”等问题。
2013-2014年全国快递行业基本情况表1所示。
快递包裹的时效性成为制约我国目前电子商务发展的一大瓶颈。
同时，随着近年来快递行业的迅猛发展，人工分拣和自动分拣的成本现值也在发生着变化，当快递总量达到一定值后，自动分拣的阶段性成本现值将小于手工分拣的阶段性成本［1］。
自20世纪20年代起，国外就开始自动分拣技术及设备的研制，并应用于实践中，大型分拣系统虽然效率高，但占地面积大，前期投入巨大，通常需要几年的时间才能收回投资成本［2］。
一种物流用滑块式分拣输送机_CN109775346A
2
CN 109775346 A
权 利 要 求 书
2/2 页
控制终端（35），计算机控制终端（35）通过信号线与扫描机（11）之间形成电性连接。 8 .根据权利要求7所述的一种物流用滑块式分拣输送机，其特征在于：所述PLC控制器
包括传输机和固定导轨所述固定导轨两端的外壁上均焊接有第二连接座所述固定导轨顶部一侧的外壁上开有滑动槽所述滑动槽的内部滑动卡接有可在滑动槽内部滑动的导向块所述导向块顶部的外壁上焊接有与导向块同步滑动的滑移板两个所述第二连接座反向的一侧外壁上均固定设置有传动链轮两个传动链轮的外壁上均啮合有橡胶同步带所述滑移板底部一侧的外壁上固定安装有与橡胶同步带啮合的行走齿轮所述传动链轮的一端设置有安装在第二连接座一侧外壁上的伺服电机所述滑移板顶部的外壁上设置有机械手机构且机械手机构包括通过两个固定轴承固定安装在滑移板顶部外壁上相互啮合的主动齿轮和从动齿轮所述滑移板顶部一侧的外壁上焊接有l型的固定杆所述固定杆的顶端固定悬挂有转向电机且转向电机的输出轴与主动齿轮之间形成固定连接所述从动齿轮顶部的外壁上焊接有l型的摆动杆且摆动杆远离从动齿轮的一端固定有正反转电机所述正反转电机底端的输出轴上固定设置有活动卡爪且正反转电机底端外壁上通过螺栓固定有套接在输出轴上的固定套所述固定套一侧的外壁上焊说明书15页4cn109775346a4接有固定卡爪
权利要求书2页 说明书5页 附图3页
CN 109775346 A
CN 109775346 A
权 利 要 求 书
1/2 页
1 .一种物流用滑块式分拣输送机，其特征在于：包括传输机和固定导轨（16），所述固定 导轨（16）两端的外壁上均焊接有第二连接座（15），所述固定导轨（16）顶部一侧的外壁上开 有 滑 动 槽（1 7），所 述 滑 动 槽（1 7）的 内 部 滑 动 卡 接 有 可 在 滑 动 槽（1 7）内 部 滑 动的 导向 块 （18），所述导向块（18）顶部的外壁上焊接有与导向块（18）同步滑动的滑移板（19），两个所 述第二连接座（15）反向的一侧外壁上均固定设置有传动链轮（20），两个传动链轮（20）的外 壁上均啮合有橡胶同步带（21），所述滑移板（19）底部一侧的外壁上固定安装有与橡胶同步 带（21）啮合的行走齿轮（23），所述传动链轮（20）的一端设置有安装在第二连接座（15）一侧 外壁上的伺服电机（22），所述滑移板（19）顶部的外壁上设置有机械手机构，且机械手机构 包括通过两个固定轴承（24）固定安装在滑移板（19）顶部外壁上相互啮合的主动齿轮（25） 和从动齿轮（26），所述滑移板（19）顶部一侧的外壁上焊接有L型的固定杆（27），所述固定杆 （27）的顶端固定悬挂有转向电机（28），且转向电机（28）的输出轴与主动齿轮（25）之间形成 固定连接，所述从动齿轮（26）顶部的外壁上焊接有L型的摆动杆（29），且摆动杆（29）远离从 动齿轮（26）的一端固定有正反转电机（30），所述正反转电机（30）底端的输出轴上固定设置 有活动卡爪（33），且正反转电机（30）底端外壁上通过螺栓固定有套接在输出轴上的固定套 （31），所述固定套（31）一侧的外壁上焊接有固定卡爪（32）。
一种物流分拣机的导轨滑块结构[发明专利]
![一种物流分拣机的导轨滑块结构[发明专利]](https://img.taocdn.com/s3/m/33199f811ed9ad51f11df212.png)
专利名称：一种物流分拣机的导轨滑块结构专利类型：发明专利
发明人：刘承翰
申请号：CN201010582490.2
申请日：20101210
公开号：CN102126613A
公开日：
20110720
专利内容由知识产权出版社提供
摘要：一种物流分拣机的导轨滑块结构，导轨为一对平行的左、右单轨通过顶部带有的横梁连接为一体，两个单轨与横梁围成凹槽，单轨底部开设开口，滑块下部开设左、右两个通孔，通孔与单轨外形相匹配，通孔之间形成向上突起的凸台，滑块底板向上开设竖直安装孔至凸台顶部，通孔底板向一侧伸出横截面呈倒“L”形压片，凸台侧壁向通孔内突起弹片，导轨从通孔内穿过，凸台位于凹槽内，压片自由端向下抵压在开口边缘上，弹片的突起端抵压在凹槽内壁上。
本发明降低了对零件的尺寸精度要求，并且装配后的导向顺畅性好；导轨采用一体式结构，消除了因导轨安装精度对滑块导向顺畅性的影响；滑块能够吸收导轨在长期使用中产生的变形；零部件少，装配简单方便。
申请人：上海和进物流机械有限公司
地址：201417 上海市奉贤区化学工业区奉贤分区B区楚华路西侧
国籍：CN
代理机构：上海伯瑞杰知识产权代理有限公司
代理人：李明洁
更多信息请下载全文后查看。
一种便于分拣的物流货物分拣装置[发明专利]
![一种便于分拣的物流货物分拣装置[发明专利]](https://img.taocdn.com/s3/m/e5d653ea16fc700aba68fcd1.png)
专利名称：一种便于分拣的物流货物分拣装置专利类型：发明专利
发明人：徐昊
申请号：CN202011006803.X
申请日：20200923
公开号：CN112108380A
公开日：
20201222
专利内容由知识产权出版社提供
摘要：本发明公开了一种便于分拣的物流货物分拣装置，包括机体，所述机体的内部固定连接有第一液压缸，所述第一液压缸的活塞端固定连接有底架，所述底架的上方设有固定装置，所述机体的内部固定连接有第二固定板，所述第二固定板上开设有第一开槽，所述第一开槽内部设有第一滑块。
本发明中，当物件放在货架上，物件比较大时，防止掉落，进行对物件固定，此时第二电机开始工作，带动蜗杆转动，蜗杆带动齿轮转动，齿轮带动齿条运动，齿条推动连接板，连接板带动加持口，从而进行固定，达到效果。
申请人：江苏经贸职业技术学院
地址：211168 江苏省南京市江宁区龙眠大道180号
国籍：CN
代理机构：南京钟山专利代理有限公司
代理人：王磊
更多信息请下载全文后查看。
一种物流运输用滑动型包裹夹持分拣机构
专利名称：一种物流运输用滑动型包裹夹持分拣机构专利类型：实用新型专利
发明人：周伟龙,徐顺华,李俊
申请号：CN202023076303.1
申请日：20201218
公开号：CN216189047U
公开日：
20220405
专利内容由知识产权出版社提供
摘要：本实用新型属于包裹夹持分拣技术领域，尤其是一种物流运输用滑动型包裹夹持分拣机构，针对现有的物流运输分拣机构，没有更好的包裹进行夹持防脱落的功能的问题，现提出如下方案，其包括框架，所述框架的顶部内壁上固定安装有固定座，固定座内转动连接有调节螺杆，调节螺杆上螺纹连接有两个托架，两个托架的一侧均转动连接有旋转板，两个旋转板的两端分别活动连接有两个第一活动柱和两个第二活动柱，两个第一活动柱上均活动连接有夹持板，两个夹持板的一侧均固定连接有伸缩杆，两个伸缩杆与两个托架固定连接，两个托架的一侧均固定安装有支板。
本实用新型结构简单，防止包裹脱落并对包裹进行夹持分拣，方便人们使用。
申请人：上海冠镁科技有限公司
地址：201799 上海市青浦区北青公路10688弄23号3层310室
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6 .根据权利要求1所述的一种物流用滑块式分拣输送机，其特征在于：所述活动卡爪 （33）和固定卡爪（32）相对一侧的外壁上均粘接有橡胶垫板（34），且活动卡爪（33）和固定卡 爪（32）之间留有能够夹持快递件（12）的间隙。

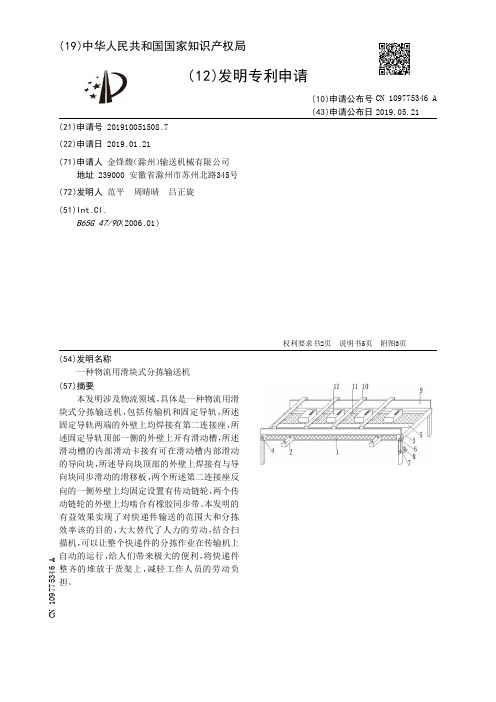

( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910051508 .7 (22)申请日 2019 .01 .21 (71)申请人 金锋馥（滁州）输送机械有限公司
地址 239000 安徽省滁州市苏州北路345号 (72)发明人 范平 周晴晴 吕正旋 (51)Int .Cl .
7 .根据权利要求2所述的一种物流用滑块式分拣输送机，其特征在于：所述传输机顶部 一角的外壁上通过螺栓固定有PLC控制器（36），且PLC控制器（36）通过信号线连接有计算机
2
CN 109775346 A
权 利 要 求 书
2/2 页
控制终端（35），计算机控制终端（35）通过信号线与扫描机（11）之间形成电性连接。 8 .根据权利要求7所述的一种物流用滑块式分拣输送机，其特征在于：所述PLC控制器
3 .根据权利要求2所述的一种物流用滑块式分拣输送机，其特征在于：所述传送带（5） 顶部的工作表面画有中心导向线，且中心导向线绕传送带（5）一周。
4 .根据权利要求2所述的一种物流用滑块式分拣输送机，其特征在于：所述传送带（5） 顶部的工作表面放置有沿着中心导向线分布的快递件（12），且快递件（12）与桥架（10）间隔 分布在传送带（5）上。
B65G 47/90(2006 .01)
(10)申请公布号 CN 109775346 A (43)申请公布日 2019.05.21
( 54 )发明 名称 一种物流用滑块式分拣输送机
( 57Байду номын сангаас)摘要 本发明涉及物流领域，具体是一种物流用滑
块式分拣输送机 ，包括传输机 和固定导轨 ，所述 固定导轨两端的外壁上均焊接有第二连接座，所 述固定导轨顶部一侧的外壁上开有滑动槽，所述 滑动槽的内部滑动卡接有可在滑动槽内部滑动 的导向块，所述导向块顶部的外壁上焊接有与导 向块同步滑动的滑移板，两个所述第二连接座反 向的一侧外壁上均固定设置有传动链轮，两个传 动链轮的外壁上均啮合有橡胶同步带。本发明的 有益效果实现了对快递件输送的范围大和分拣 效率该的目的 ，大大替代了人力的劳动，结合扫 描机，可以让整个快递件的分拣作业在传输机上 自 动的 运行 ，给人 们带来极大的 便利 ，将快递件 整齐的堆放于货架上 ，减轻工作人员的劳动负 担。
2 .根据权利要求1所述的一种物流用滑块式分拣输送机，其特征在于：所述传输机包括 水平放置的固定撑板（1），所述固定撑板（1）的一端通过轴承设置有主动辊（3），且固定撑板 （1）的另一端通过轴承设置有从动辊（4），所述主动辊（3）和从动辊（4）的外壁上均传动连接 有传送带（5），所述固定撑板（1）两侧的外壁上均焊接有两个规格相同且对称分布的第一连 接座（2），两个所述第一连接座（2）通过插接在连接孔内部的固定螺栓（13）与第二连接座 （15）之间形成固定连接，所述固定撑板（1）底部四角的外壁上均焊接有支撑腿，所述主动辊 （3）的一端通过传动杆焊接有传动轮（6），所述传动轮（6）的外壁上传动连接有传动皮带 （7），所述传动皮带（7）远离主动辊（3）的一端内壁上通过传动轮（6）传动连接有通过螺栓固 定在支撑腿上的步进电机（8），所述固定撑板（1）两侧的外壁上均通过螺栓固定有固定侧板 （9），两个所述固定侧板（9）顶部的外壁上焊接有若干个相同规格的桥架（10），所述桥架 （10）底部外壁的中间位置通过螺栓固定有扫描机（11）。
权利要求书2页 说明书5页 附图3页
CN 109775346 A
CN 109775346 A
权 利 要 求 书
1/2 页
1 .一种物流用滑块式分拣输送机，其特征在于：包括传输机和固定导轨（16），所述固定 导轨（16）两端的外壁上均焊接有第二连接座（15），所述固定导轨（16）顶部一侧的外壁上开 有 滑 动 槽（1 7），所 述 滑 动 槽（1 7）的 内 部 滑 动 卡 接 有 可 在 滑 动 槽（1 7）内 部 滑 动的 导向 块 （18），所述导向块（18）顶部的外壁上焊接有与导向块（18）同步滑动的滑移板（19），两个所 述第二连接座（15）反向的一侧外壁上均固定设置有传动链轮（20），两个传动链轮（20）的外 壁上均啮合有橡胶同步带（21），所述滑移板（19）底部一侧的外壁上固定安装有与橡胶同步 带（21）啮合的行走齿轮（23），所述传动链轮（20）的一端设置有安装在第二连接座（15）一侧 外壁上的伺服电机（22），所述滑移板（19）顶部的外壁上设置有机械手机构，且机械手机构 包括通过两个固定轴承（24）固定安装在滑移板（19）顶部外壁上相互啮合的主动齿轮（25） 和从动齿轮（26），所述滑移板（19）顶部一侧的外壁上焊接有L型的固定杆（27），所述固定杆 （27）的顶端固定悬挂有转向电机（28），且转向电机（28）的输出轴与主动齿轮（25）之间形成 固定连接，所述从动齿轮（26）顶部的外壁上焊接有L型的摆动杆（29），且摆动杆（29）远离从 动齿轮（26）的一端固定有正反转电机（30），所述正反转电机（30）底端的输出轴上固定设置 有活动卡爪（33），且正反转电机（30）底端外壁上通过螺栓固定有套接在输出轴上的固定套 （31），所述固定套（31）一侧的外壁上焊接有固定卡爪（32）。
（36）分别通过A/D信号转换器与步进电机（8）、伺服电机（22）、正反转电机（30）和转向电机 （28）之间形成电性连接。
9 .根据权利要求1所述的一种物流用滑块式分拣输送机，其特征在于：所述滑移板（19） 与固定导轨（16）之间留有间隙，且间隙的尺寸为0 .3-3厘米。
