第二节平面静定桁架的内力计算桁架是工程中常见的一种杆系结构，它是由若干直杆在其两端用铰链连接而成的几何形状不变的结构。
桁架中各杆件的连接处称为节点。
由于桁架结构受力合理，使用材料比较经济，因而在工程实际中被广泛采用。
房屋的屋架（见图3－10）、桥梁的拱架、高压输电塔、电视塔、修建高层建筑用的塔吊等便是例子。
图3－10房屋屋架杆件轴线都在同一平面内的桁架称为平面桁架（如一些屋架、桥梁桁架等），否则称为空间桁架（如输电铁塔、电视发射塔等）。
本节只讨论平面桁架的基本概念和初步计算，有关桁架的详细理论可参考“结构力学”课本。
在平面桁架计算中，通常引用如下假定：１）组成桁架的各杆均为直杆；２）所有外力（载荷和支座反力）都作用在桁架所处的平面内，且都作用于节点处；３）组成桁架的各杆件彼此都用光滑铰链连接，杆件自重不计，桁架的每根杆件都是二力杆。
满足上述假定的桁架称为理想桁架，实际的桁架与上述假定是有差别的，如钢桁架结构的节点为铆接（见图3－11）或焊接，钢筋混凝土桁架结构的节点是有一定刚性的整体节点，图3－11 钢桁架结构的节点它们都有一定的弹性变形，杆件的中心线也不可能是绝对直的，但上述三点假定已反映了实际桁架的主要受力特征，其计算结果可满足工程实际的需要。
分析静定平面桁架内力的基本方法有节点法和截面法，下面分别予以介绍。
一、节点法因为桁架中各杆都是二力杆，所以每个节点都受到平面汇交力系的作用，为计算各杆内力，可以逐个地取节点为研究对象，分别列出平衡方程，即可由已知力求出全部杆件的内力，这就是节点法。
由于平面汇交力系只能列出两个独立平衡方程，所以应用节点法往往从只含两个未知力的节点开始计算。
例3－8 平面桁架的受力及尺寸如图3－12ａ所示，试求桁架各杆的内力。
图3－12 例3－8图解：（1）求桁架的支座反力以整体桁架为研究对象，桁架受主动力2F以及约束反力、、作用，列平衡方程并求解：，＝０，２×－＝０，＝，＋－２＝０，＝2－=（2）求各杆件的内力设各杆均承受拉力，若计算结果为负，表示杆实际受压力。
第五章静定平面桁架(李廉锟_结构力学)全解
除一杆外，其余均汇交于一点(力矩法)或均平行(投影法)，则该杆
内力仍可首先求得。
返回
退出
02:31
§5-3 截面法
结构力学
示例1：试求图示桁架中杆EF、ED，CD，DG的内力。
截面如何选择？
退出
返回
02:31
§5-3 截面法
解: (1) 求出支座反力FA和FB。
结构力学
(2) 求下弦杆CD内力，利用I-I截面 ，力矩法 取EF和ED杆的交点E为矩心， CD杆内力臂为竖杆 高h，由力矩平衡方程∑ME=0，可求CD杆内力。
结构力学
退出
返回
02:31
§5-1 平面桁架的计算简图
二、按外型分类
1. 平行弦桁架
结构力学
2. 三角形桁架
3. 抛物线桁架
退出
返回
02:31
§5-1 平面桁架的计算简图
三、按几何组成分类
1. 简单桁架 （simple truss）
结构力学
2. 联合桁架 （combined truss）
3. 复杂桁架 （complicated truss）
1 F A
2 F
退出
返回
02:31
§5-2 结点法
结点法计算简化的途径：
结构力学
2.对称结构受对称荷载作用, 内力和反力均为对称:
受反对称荷载作用, 内力和反力均为反对称。
E 点无荷载,红色杆不受力 垂直对称轴的杆不受力 对称轴处的杆不受力
FAy FAy
FBy FBy
退出
返回
02:31
§5-3 截面法
退出
返回
02:31
§5-2 结点法
10 kN 5 kN 2m
结构力学静定平面桁架
精品课件
5.6 组合结构 是指只承受轴力的二力杆和承受弯矩、剪力、轴 力的梁式杆组合而成的结构。如屋架等
钢筋混凝土
钢筋混凝土
型钢
Ｅ Ｄ Ｃ
Ａ
Ｂ
Ｅ Ｅ
精品课件
型钢
例 计算图示组合结构的内力。
8kN
解：1)求支反力
AD
C
FAy F
E
B
MB 0 得
FBy G
2m
FAy=5kN
FBy=3kN
2.5 1.125 0.75
1.125
剪力与轴力
FS FYcosFHsin
M图( kN.m)
FN FYsinFHcos
精品s 课件 in 0 .083c5 o s0 .99
FS FY
FN
15 A
FH
2.5 1.74
剪力与轴力
FS FYcosFHsin FN FYsinFHcos
sin 0 .083c5 o s0 .99
FN
l
ly
FN
=
FX lx
= FY ly
3）、结点上两杆均为斜杆的杆件内力计算：
F1x B b
F1
F 如图，若仍用水平和竖向投影来求F1 F2， A 则需解联立方程，要避免解联立方程可用
h
F2
力矩平衡方程求解。
a
如以C为矩心，F1沿1杆在B点处分解为F1x，
C
F2x
d
则由
MC 0得： F1x=Fhd
由图(c)所示截面左侧隔离体求出截面截断的三根杆的轴 力后，即可依次按结点法求出所有杆的轴力。
精品课件
取截面II—II下为隔离体，见图(d)
结构力学主要知识点归纳

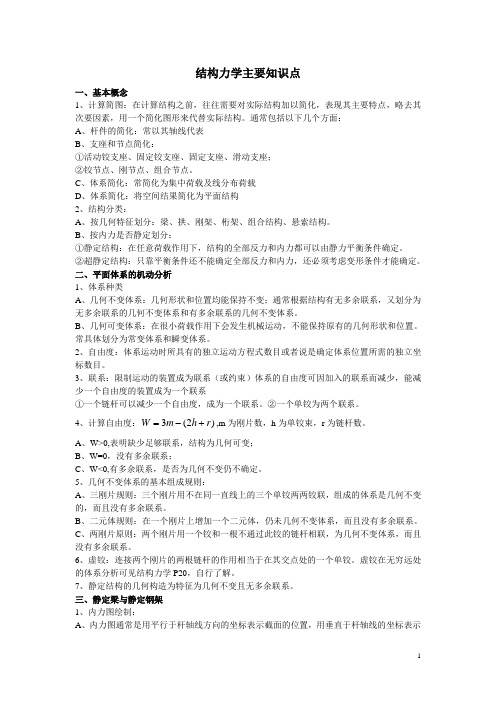

结构力学主要知识点一、基本概念1、计算简图：在计算结构之前，往往需要对实际结构加以简化，表现其主要特点，略去其次要因素，用一个简化图形来代替实际结构。
通常包括以下几个方面：A 、杆件的简化：常以其轴线代表B 、支座和节点简化：①活动铰支座、固定铰支座、固定支座、滑动支座；②铰节点、刚节点、组合节点。
C 、体系简化：常简化为集中荷载及线分布荷载D 、体系简化：将空间结果简化为平面结构2、结构分类：A 、按几何特征划分：梁、拱、刚架、桁架、组合结构、悬索结构。
B 、按内力是否静定划分：①静定结构：在任意荷载作用下，结构的全部反力和内力都可以由静力平衡条件确定。
②超静定结构：只靠平衡条件还不能确定全部反力和内力，还必须考虑变形条件才能确定。
二、平面体系的机动分析1、体系种类A 、几何不变体系：几何形状和位置均能保持不变；通常根据结构有无多余联系，又划分为无多余联系的几何不变体系和有多余联系的几何不变体系。
B 、几何可变体系：在很小荷载作用下会发生机械运动，不能保持原有的几何形状和位置。
常具体划分为常变体系和瞬变体系。
2、自由度：体系运动时所具有的独立运动方程式数目或者说是确定体系位置所需的独立坐标数目。
3、联系：限制运动的装置成为联系（或约束）体系的自由度可因加入的联系而减少，能减少一个自由度的装置成为一个联系①一个链杆可以减少一个自由度，成为一个联系。
②一个单铰为两个联系。
4、计算自由度：)2(3r h m W +-=,m 为刚片数，h 为单铰束，r 为链杆数。
A 、W>0,表明缺少足够联系，结构为几何可变；B 、W=0，没有多余联系；C 、W<0,有多余联系，是否为几何不变仍不确定。
5、几何不变体系的基本组成规则：A 、三刚片规则：三个刚片用不在同一直线上的三个单铰两两铰联，组成的体系是几何不变的，而且没有多余联系。
B 、二元体规则：在一个刚片上增加一个二元体，仍未几何不变体系，而且没有多余联系。
工程力学32 静定平面桁架结构的内力计算
定
12kN
12kN
结 构
3m 3
6kN D
F
J
6kN
L
的 内 力
FxA
AC E G
IK
B
4m 6
FyA
FyB
计 算 1.求支座反力
FxA 0 FyA 36kN FyB 36kN
2020/10/4
重庆工程职业技术学院
11
静定桁架
结 构
12kN 12kN
12kN H 12kN
12kN
力 学
3m 3
静 定
3、注意：
结
（1）一般结点上的未知力不能多余两个。
构 的
（2）可利用比例关系求解各轴力的铅直、水平分量。
内
力
计
算
2020/10/4
重庆工程职业技术学院
10
静定桁架
结 三、静定平面桁架的内力计算
构 （一）结点法
力
以一个结点为隔离体，用汇交力系的平衡方程求解
学
各杆的内力的方法。
静
12kN
12kN H 12kN
结 构 力 学
静 定 结 构 的 内 力 计 算
结 一、概述 构 力 学
静定桁架
静
定
结
构
的
主桁架
内
力
计
算
2020/10/4
重庆工程职业技术学院
2
结 一、概述 构
力 学
静定桁架
静 理想桁架的三点假设：
定
结
（1）所有的结点都是无摩擦的理想铰结点；
构
（2）各杆的轴线都是直线，并通过铰的中心；
的
（3）荷载和支座反力都作用在结点上。
[理学]06静定桁架和组合结构--习题
![[理学]06静定桁架和组合结构--习题](https://img.taocdn.com/s3/m/d14d883ab9d528ea81c779c1.png)
N4
5P 4
(压)
结构力学电子教程
6 静定桁架和组合结构
6.23 选用较简便方法计算图示桁架中指定杆的轴力。
D
I II
60kN
1
D I-I截面右部分: II-II截面右部分:
4m
C2
3
I
II
A
B
3m 3m 3m 3m
4m
N1
C N2
N4
3
B
22.5kN
45kN
N5
N3
解：(1)反力如图。 30kN (2)I-I截面右部分
结构力学电子教程
6 静定桁架和组合结构
20kN
20kN C
20kN
（4）以结点C为研究对象
Y 0 :
0 +20
0
3m
D A
XA 0
FE
43m =12m
YA30kN
20
20 C
20
B
YB30kN
1
NCE 20 5
2 20 0 5
NCE 20kN
由对称知 X 0
N (kN)
D
A +60 +60
0 0
3m
A
B
（3）以结点A为研究对象
XA 0
FE
43m =12m
YA30kN
20
20 C
20
N (kN)
D
A +60 +60
+60 +60
1
YB 30kN
Y0:NAD
300 5
NAC30 5=67.08kN
B
2
X0:NAF NAD
0 5
结构力学——静定桁架
静定桁架的稳定性分析方法
静定桁架的稳定性分析原理
静定桁架的稳定性分析方法： 能量法、力法、位移法等
静定桁架的定义和分类
静定桁架的稳定性提高静定桁架稳定性的措施
增加桁架的刚度：通过增加桁架的截面尺寸、材料强度等方法提高桁架的刚度，从而提高桁架的 稳定性。
静定桁架的杆 件受力可以分 为轴向力、剪 力和弯矩三种， 其中轴向力和 剪力是主要的
受力形式。
静定桁架的受 力特性还与桁 架的支座条件 有关，不同的 支座条件会影 响桁架的受力 分布和变形情
况。
03
静定桁架的组成与分类
静定桁架的基本组成
桁架：由杆件组成的结构，用于 承受荷载
荷载：施加在桁架上的力，包括 集中荷载和分布荷载
优化桁架制造工艺：通过优化桁架的制造工艺，提高桁架 的质量和生产效率
优化桁架安装工艺：通过优化桁架的安装工艺，提高桁架 的安装质量和效率
THNK YOU
汇报人：XX
静定桁架的应力计算方法： 截面法、图乘法、矩阵位移 法等
矩阵位移法：利用矩阵位移 法计算桁架的位移和内力，
适用于复杂桁架结构
静定桁架的变形计算
变形计算的基本原理：利用静定桁架的平衡条件求解 变形计算的方法：图乘法、解析法、有限元法等 变形计算的应用：预测桁架的变形情况，优化桁架设计 变形计算的注意事项：考虑桁架的材质、截面尺寸、载荷等因素的影响
静定桁架的内力分布规律
桁架的内力主要由轴力和剪力组成
轴力沿桁架的轴线方向分布，剪力沿桁架的横截面方向分布
桁架的内力分布与桁架的杆件布置、荷载分布等因素有关
通过静定桁架的内力分析，可以确定桁架各杆件的内力大小和方向，为桁架的设计和优 化提供依据
内力分析中的注意事项
结构力学 06静定桁架和组合结构--习题.
N
3
3 5
75
50
0
即
N2
N3
125 3
N2 20.8kN(压) N3 20.8kN(拉)
-4 -4 2m -4 -4
结构力学电子教程
6 静定桁架和组合结构
6.4 作图示组合结构的内力图。
(a)
A
q=1kN/m I
F
C
G
I-I截面右部分: q=1kN/m
B
C
B
4kN
G
4kN D +4
2m 2m
解： 反力如图。
E
I
2m
+4 4
4kN
2m
2
2
4k
Q (kN)
4
M (kNm)
+4
N (kN)
结构力学电子教程
6 静定桁架和组合结构
建筑力学（第二版）
张曦 主编
结构力学电子教程
6 静定桁架和组合结构
习题14－10 试用结点法求图示桁架各杆的轴力。
(a)
A
C
60kN
30kN
M C
0:
N1 4 303
0
N1 22.5kN（拉）
M D
0 : N2 4 306 0
N2
45kN（压）
(3)II-II截面右部分
X
3 0 : 22.5 45 N3 5 0
N3
37.5kN（拉）
结构力学电子教程
30 20kN
D
NDC
NDE
30 5kN
《结构力学》静定桁架和组合结构的内力分析-知识点归纳总结
5.2 《结构力学》静定桁架和组合结构的内力分析-知识点归纳总结一、桁架按几何组成特征分类（1）简单桁架：由基础或一个基本铰结三角形依次增加二元体形成；（2）联合桁架：由几个简单桁架按几何不变体系的几何组成规则形成；（3）复杂桁架：不是按简单桁架或联合桁架几何组成方式形成。
二、桁架计算的结点法1、取隔离体截取桁架结点为隔离体，作用于结点上的各力（包括外荷载、反力和杆件轴力）组成平面汇交力系，存在两个独立的平衡方程，可解出两个未知杆轴力。
采用结点法计算桁架时，一般从内力未知的杆不超过两个的结点开始依次计算。
计算时，要注意斜杆轴力与其投影分力之间的关系（图1）：图1式中，为杆件长度，和分别为杆件在两个垂直方向的投影长度；为杆件轴力，和分别为轴力在两个相互垂直方向的投影分量。
结点法一般适用于求简单桁架中所有杆件轴力。
2、特殊杆件（如零杆、等力杆等）的判断L 形结点（图2a ）：呈L 形汇交的两杆结点没有外荷载作用时两杆均为零杆。
T 形结点（图2b ）：呈T 形汇交的三杆结点没有外荷载作用时，不共线的第三杆必为零杆，而共线的两杆内力相等且正负号相同（同为拉力或同为压力）。
X 形结点（图2c ）：呈X 形汇交的四杆结点没有外荷载作用时，彼此共线的杆件轴力两两相等且符号相同。
K 形结点（图2d ）：呈K 形汇交的四杆结点，其中两杆共线，而另外两杆在共线杆同侧且夹角相等。
若结点上没有外荷载作用，则不共线杆件的轴力大小相等但符号相反（即一杆为拉力另一杆为压力）。
Y 形结点（图2e ）：呈Y 形汇交的三杆结点，其中两杆分别在第三杆的两侧且夹角相等。
若结点上没有与第三杆轴线方向倾斜的外荷载作用，则该两杆内力大小相等且符号相同。
对称桁架在正对称荷载下，在对称轴两侧的对称位置上的杆件，应有大小相等、性质相y N x x yF F F l l l ==l x l y l N F x F y F同（同为拉杆或压杆）的轴力；在反对称荷载下，在对称轴两侧的对称位置上的杆件，应有大小相等、性质相反（一拉杆一压杆）的轴力。
结构力学静定桁架
N4
N2=0 N1=N2
N3
P
N2=P N3=0
β
N1
β
N2=－N1 N2 N4=N3
5、对称结构在对称荷载作用下
对称轴上的K型结点无外力作用时， 其两斜杆轴力为零。 （注意：4、5、仅用于桁架结点）
6、对称结构在反对称荷载作用下内力
•与对称轴垂直贯穿的杆轴力为零 •与对称轴重合的杆轴力为零。
A K P I a cb d C 4a H G F
0
0
D
0 0
a E
0
M
K
Nd a
P 4
4a 0
B
Nd P
K K
Na a P 4
P 4 0, Yc P 4
M
P 4
C
2a 0
A
Na
I Na a b Ncc Nd d B
H
G
F
0
0
C 4a
0 0 0 a
Y2 P ,
2×3m
0
1
0 0 0
2
③1-1以右
M
0
2A
0
C P E 2 4×4m 1 D P B
N CE 6 4 P 0 , 2 N CE P 3
F
④2-2以下
F N1
N CE 2 3 P
P
NCE
C P
X N CE X 1 0 , 2 X 1 P, 3 5 N1 P 6
1、桁架的基本假定： 1）结点都是光滑的铰结点； 2）各杆都是直杆且通过铰 的中心； 3）荷载和支座反力都 用在结点上。 2、结点法：取单结点为分离体，得一平面汇交力系，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
§3-4 静定桁架受力分析
主桁 架
实际结构中由于结点并非是§理3-4想静铰定桁，架同受力分析 时还将产生弯矩、剪力，但这两种内力 相对于轴力的影响是很小的，故称为次 内力（secondary internal forces）。 次内力的影响举例
§3-4 静定桁架受力分析
起点 终点 桁架轴力 2 4 -35.000 6 8 -75.000 3 5 35.000 7 9 75.000 2 3 54.672 6 7 23.431 6 5 -30.000 10 9 -12.000
对称结构的受力特点:在对称荷载作用下内力是对称的,
在反对称荷载作用下内力是反对称的.
联合桁架 （combined truss）
复杂桁架 (complicated truss)
§3-4 静定桁架受力分析
按受力特点分类：
1. 梁式桁架
§3-4 静定桁架受力分析
2. 拱式桁架
竖向荷载下将 产生水平反力
三、结点法
§3-4 静定桁架受力分析
以结点--隔离体为研究对象，用汇交力系 的平衡方程求解各杆内力的方法
例1. 求以下桁架各杆的内力
0 -33 34.8 19
19
Y 0 YNAD 11 kN
YNAD CD 0.5 X NAD AC 1.5
X NAD 3YNAD 33 kN X 0 FNAC 33 kN
0 -33 -33
34.8 -8
19
19
0 -33 -33
34.8 -8 -5.4
刚架轴力 -34.966 -74.977
35.005 74.991 54.560 23.392 -29.958 -11.981
误差(%)
0.10
0.03
-0.01 误
0.01 差
0.21
约
1％
0.17
0.14
0.16
二、桁架结构的分类
§3-4 静定桁架受力分析
根据维数分类
1. 平面（二维）桁架（plane truss）
3-2(a) (b)只求上侧4根杆件
四、截面法
§3-4 静定桁架受力分析
有些情况下,用结点法求解不方便,如:
截面法:截取桁架的某一局部作为隔离体，由平面任意 力系的平衡方程即可求得未知的轴力。
隔离体上的力是一个平面任意力系,可列出三个独 立的平衡方程.取隔离体时一般切断的未知轴力的杆件 不多余三根.
a
b
FP
FP
b
FP
FP
c
六、对称性的利用
§3-4 静定桁架受力分析
对称结构:几何形状和支座对某轴对称的结构.
对称荷载:作用在对称结构对称轴两侧,大小相等,
方向和作用点对称的荷载
反对称荷载:作用在对称结构对称轴两侧,大小相等,
作用点对称,方向反对称的荷载
FP
FP
FPFP对称荷载源自反对称荷载六、对称性的利用
截面上被切断的未知轴力的 杆件只有三个,三杆均为单杆.
截面上被切断的未知轴力的 杆件除一个外交于一点,该杆 为单杆.
截面上被切断的未知轴力的 杆件除一个均平行, 该杆为单 杆.
截面法计算步骤:
§3-4 静定桁架受力分析
1.求反力； 2.判断零杆；
3.合理选择截面，使待求内力的杆为单杆；
4.列方程求内力
第二章 静定结构受力分析
§3-4 静定桁架受力分析
(Statically determinate trusses)
一、概述
弦杆 上弦杆
§3-4 静定桁架受力分析
斜杆 竖杆 腹杆
下弦杆
桁高
d 节间
跨度
经抽象简化后，杆轴交于一点，且“只受 结点荷载作用的直杆、铰结体系”的工程 结构. 特性：只有轴力，而没有弯矩和剪力。
五、结点法与截面法的联合应用
FP
FP 1 FP FP
FP
2
35
FP 4 FP
FN2
FN2
FN3
FN3
FP
FP
FN1
FN4
FP FN1
FN2
FN5
§3-4 静定桁架受力分析
练习:求图示桁架指定杆件内力(只需指出所选截面即可)
a
FP
b
FP
FP
c
FP
b
§3-4 静定桁架受力分析
练习:求图示桁架指定杆件内力(只需指出所选截面即可)
O
MD 0, FN1 6FP/5
3.作2-2截面,取左部作隔离体
A FAy C 2a
MO 0,Y3 3a FP 2a FAy a 0,Y3 FP /5 2a / 3
FN3
X3 Y3 D
13a / 3
FN3
13 10
FP
a
§3-4 静定桁架受力分析
截面单杆: 用截面切开后，通过一个方程可求出内力的杆.
§3-4 静定桁架受力分析
对于简单桁架,若与组成顺序相反依 次截取结点,可保证求解过程中一个方程 中只含一个未知数.
结点单杆:利用结点的一个平衡方程可求出内力的杆件
单杆
单杆
§3-4 静定桁架受力分析
零杆:轴力为零的杆
受力分析时可以去掉零杆,
0
是否说该杆在结FP 构中是可
有可无的?
0
0
0
例:试指出零杆
FP
练习:试指出零杆
FP
FP
0 0
FP
0 0
练习:试指出零杆
FP
§3-4 静定桁架受力分析
FP FP
FP
FP
FP
FP
§3-4 静定桁架受力分析 FP
FP
FP
FP FP FP
FP
FP
§3-4 静定桁架受力分析
结点法的计算步骤:
1.去掉零杆
2.逐个截取具有单杆的结点,由结点平衡方程求轴力.
作业:
3-1
四、截面法
FP
2F
FP 1
G
I
E
§3-4 静定桁架受力分析
FN1
a/3
A
3
2
2a / 3 FN2
FAy
C
2
D
H 5a
J
B D FNHD
FBy
FBy
FP
解: 1.求支座反力 FAy 7P /5(), FBy 3P / 5()
2.作1-1截面,取右部作隔离体
Fy 0, FN2 3 2FP / 5
19
37.5
19
-8 kN
YDE CD 0.75 X DE CE 0.5
0 -33
-33 -33
-33
34.8 19
-8
-8
-5.4 -5.4
37.5
34.8 19
小结：
以结点作为平衡对象，结点承受汇交力 系作用。 隔离体上的力是平面汇交力系,只有两个 独立的平衡方程可以利用,故一般应先截 取只包含两个未知轴力杆件的结点。 由结点平衡方程可求得桁架各杆内力。
——所有组成桁架的杆件以及荷载的作用 线都在同一平面内
§3-4 静定桁架受力分析
2. 空间（三维）桁架（space truss） ——组成桁架的杆件不都在同一平面内
按外型分类 1. 平行弦桁架 2. 三角形桁架 3. 抛物线桁架
4. 梯形桁架
§3-4 静定桁架受力分析
按几何组成分类 简单桁架 （simple russ）
