液压与气动技术

合集下载

液压与气动技术完整版全套教学课件

液压与气动技术完整版全套教学课件

液压与气动技术完整版全套教学课件一、教学内容本课程依据《液压与气动技术》教材的第3章和第4章内容进行教学。

第3章详细讲解液压系统的基本原理、液压油的选择与维护、液压元件的功能及分类;第4章则侧重于气动系统的原理、气动元件、气动回路的设计与应用。

二、教学目标1. 掌握液压与气动技术的基本原理及系统构成。

2. 能够识别并正确使用液压与气动元件。

3. 培养学生设计简单液压与气动回路的能力。

三、教学难点与重点教学难点:液压与气动元件的结构与工作原理、液压与气动回路的设计。

教学重点:液压与气动系统的基本原理、液压与气动元件的分类与功能、回路的设计与应用。

四、教具与学具准备1. 液压与气动实验装置。

2. 液压与气动元件模型。

3. PPT课件。

4. 练习题及答案。

五、教学过程1. 实践情景引入:通过展示液压与气动设备在工业生产中的应用案例,激发学生学习兴趣。

2. 理论讲解:(1)液压系统的基本原理。

(2)液压油的选择与维护。

(3)液压元件的功能及分类。

(4)气动系统的原理。

(5)气动元件及气动回路的设计。

3. 例题讲解:(1)计算液压缸的输出力。

(2)设计一个简单的气动控制回路。

5. 实践操作:(1)观察液压与气动元件的结构。

(2)动手搭建一个简单的液压与气动回路。

六、板书设计1. 液压系统基本原理。

2. 液压元件分类及功能。

3. 气动系统原理。

4. 气动元件及回路设计。

七、作业设计1. 作业题目:(1)简述液压系统的基本原理。

(2)列举三种常见的液压元件,并说明其功能。

(3)简述气动系统的原理。

(4)设计一个简单的气动控制回路。

2. 答案:(1)液压系统基本原理:利用液体传递压力,实现力的放大、传递和方向改变。

(2)液压元件:如液压泵、液压缸、液压阀等。

功能:分别为提供压力油、实现直线往复运动、控制液流方向和压力等。

(3)气动系统原理:利用压缩空气传递压力,实现元件的运动。

八、课后反思及拓展延伸1. 反思:本节课的教学过程中,注意观察学生的学习情况,针对难点问题进行重点讲解。

液压与气动技术课程总结

液压与气动技术课程总结

液压与气动技术课程总结液压与气动技术是现代工程领域中非常重要的一门课程,涉及到流体力学、控制工程等多个学科的知识,广泛应用于工业、农业、航空航天等领域。

通过本门课程的学习,我对液压与气动技术有了更深入的了解,下面将对课程内容进行总结。

一、液压技术液压技术是利用液体传递能量的一种技术,主要应用于工程机械、船舶、飞机等领域。

在液压技术的学习中,我了解到液压系统的基本组成部分包括液压泵、液压阀、液压缸等。

液压泵是液压系统的动力来源,通过将机械能转化为液体压力能,为液压系统提供动力。

液压阀则是调节液体流量和压力的元件,起到控制液压系统的作用。

而液压缸则是液压系统的执行机构,通过液压力将液压能转化为机械能,实现对物体的运动。

在液压技术的学习中,我还了解到了液压系统的原理和工作过程。

液压系统的工作原理是利用液体在封闭的容器中的传递压力,实现机械元件的运动。

液压系统的工作过程一般包括液压泵吸油、液压系统的压力建立、液压阀的控制和液压缸的工作等几个阶段。

通过学习液压技术,我了解到了液压系统的优点是传递力矩大、传动效率高、运动平稳等。

二、气动技术气动技术是利用气体传递能量的一种技术,主要应用于自动控制系统、工业生产等领域。

在气动技术的学习中,我了解到气动系统的基本组成部分包括气源、气压调节器、执行元件等。

气源是气动系统的动力来源,通常使用压缩空气作为气源。

气压调节器用于调节气源的压力,为气动系统提供稳定的工作压力。

执行元件则是气动系统的执行机构,通过气动力将气动能转化为机械能,实现对物体的运动。

在气动技术的学习中,我还了解到了气动系统的原理和工作过程。

气动系统的工作原理是利用气体在封闭的容器中的传递压力,实现机械元件的运动。

气动系统的工作过程一般包括气源供气、气压调节、气动元件的控制和执行元件的工作等几个阶段。

通过学习气动技术,我了解到了气动系统的优点是传递速度快、结构简单、维护方便等。

三、液压与气动技术在实际应用中的重要性液压与气动技术在工业生产中有着广泛的应用,可以实现各种复杂的运动和控制。

液压与气动技术

液压与气动技术

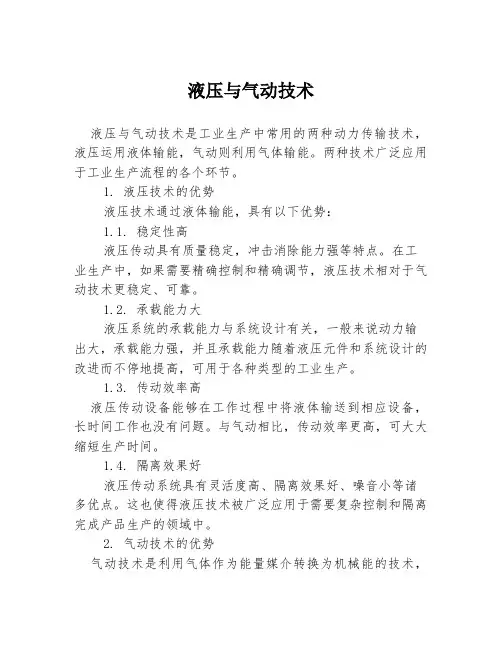

液压与气动技术液压与气动技术是工业生产中常用的两种动力传输技术,液压运用液体输能,气动则利用气体输能。

两种技术广泛应用于工业生产流程的各个环节。

1. 液压技术的优势液压技术通过液体输能,具有以下优势:1.1. 稳定性高液压传动具有质量稳定,冲击消除能力强等特点。

在工业生产中,如果需要精确控制和精确调节,液压技术相对于气动技术更稳定、可靠。

1.2. 承载能力大液压系统的承载能力与系统设计有关,一般来说动力输出大,承载能力强,并且承载能力随着液压元件和系统设计的改进而不停地提高,可用于各种类型的工业生产。

1.3. 传动效率高液压传动设备能够在工作过程中将液体输送到相应设备,长时间工作也没有问题。

与气动相比,传动效率更高,可大大缩短生产时间。

1.4. 隔离效果好液压传动系统具有灵活度高、隔离效果好、噪音小等诸多优点。

这也使得液压技术被广泛应用于需要复杂控制和隔离完成产品生产的领域中。

2. 气动技术的优势气动技术是利用气体作为能量媒介转换为机械能的技术,相对于液压技术,气动技术也有很多优势:2.1. 操作简单气动系统操作简单,控制电气要求低,维修方便,制造材料呼也应得。

2.2. 成本低廉相对于液压系统而言,气动传动设备价格便宜,适用范围广,成本较为低廉。

2.3. 内部运动速度快气体在中央管道流动和阀门开启时,具有快速加速的特性,从而使得传输变成更快、更高效。

2.4. 适用范围广气动技术广泛应用于各种类型的工业生产,如物流运输,自动化控制等领域中。

3. 液压与气动技术的应用领域液压与气动技术在工业生产中有着广泛的应用,尤其是在大型机械、建筑机械、航空航天、冶金、化工等行业中,尤其液压技术得到的应用更为广泛。

3.1. 冶金行业液压技术在冶金行业中主要应用于铁、钢等金属矿物的生产中,如铸造成型机、轧制机、折弯机、钻孔机、压力机等。

3.2. 建筑机械液压技术在建筑机械生产中扮演着重要的角色,常用设备如挖掘机、装载机、升降机、起重机等。

液压与气动技术 教案

液压与气动技术 教案

液压与气动技术教案第一章:液压与气动技术概述1.1 液压与气动技术的定义1.2 液压与气动技术的发展历程1.3 液压与气动技术的应用领域1.4 液压与气动技术的优缺点分析第二章:液压系统的基本组成2.1 液压泵2.2 液压缸2.3 液压控制阀2.4 液压油2.5 液压系统的辅助元件第三章:液压系统的原理与操作3.1 液压系统的原理介绍3.2 液压泵的工作原理与类型3.3 液压缸的工作原理与类型3.4 液压控制阀的工作原理与类型3.5 液压系统的操作步骤与注意事项第四章:气动系统的基本组成4.1 气源设备4.2 气动控制阀4.3 气动执行器4.4 气动辅助元件4.5 气动系统的连接与控制线路第五章:气动系统的原理与操作5.1 气动系统的原理介绍5.2 气动执行器的工作原理与类型5.3 气动控制阀的工作原理与类型5.4 气动系统的操作步骤与注意事项5.5 气动系统的应用案例分析第六章:液压与气动系统的维护与管理6.1 液压与气动系统的日常维护内容6.2 液压与气动系统的定期检查与保养6.3 液压与气动系统的故障诊断与排除6.4 液压与气动系统的安全操作规范6.5 液压与气动系统的节能与环保措施第七章:液压与气动系统的设计与计算7.1 液压系统设计的基本原则与步骤7.2 液压泵的选择与计算7.3 液压缸的设计与计算7.4 液压控制阀的选型与计算7.5 液压油的选择与系统油液循环第八章:气动系统的设计与计算8.1 气动系统设计的基本原则与步骤8.2 气源设备的选择与计算8.3 气动控制阀的选型与计算8.4 气动执行器的选择与计算8.5 气动系统的气动元件布局与线路设计第九章:液压与气动技术的应用案例分析9.1 液压系统在机械加工领域的应用案例9.2 液压系统在自动化生产线中的应用案例9.3 气动系统在工业自动化中的应用案例9.4 液压与气动系统在汽车行业中的应用案例9.5 液压与气动系统在其他领域的应用案例第十章:液压与气动技术的创新发展趋势10.1 液压与气动技术的发展前景10.2 液压与气动技术的创新技术10.3 液压与气动技术的行业标准与规范10.4 液压与气动技术的培训与教育10.5 液压与气动技术的国际合作与交流重点和难点解析重点环节1:液压与气动技术的定义和发展历程解析:理解和掌握液压与气动技术的概念是学习本课程的基础。

液压与气动技术

液压与气动技术

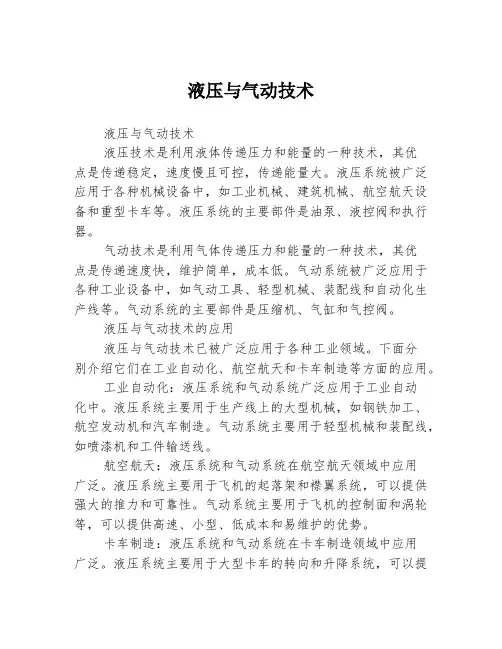

液压与气动技术液压与气动技术液压技术是利用液体传递压力和能量的一种技术,其优点是传递稳定,速度慢且可控,传递能量大。

液压系统被广泛应用于各种机械设备中,如工业机械、建筑机械、航空航天设备和重型卡车等。

液压系统的主要部件是油泵、液控阀和执行器。

气动技术是利用气体传递压力和能量的一种技术,其优点是传递速度快,维护简单,成本低。

气动系统被广泛应用于各种工业设备中,如气动工具、轻型机械、装配线和自动化生产线等。

气动系统的主要部件是压缩机、气缸和气控阀。

液压与气动技术的应用液压与气动技术已被广泛应用于各种工业领域。

下面分别介绍它们在工业自动化、航空航天和卡车制造等方面的应用。

工业自动化:液压系统和气动系统广泛应用于工业自动化中。

液压系统主要用于生产线上的大型机械,如钢铁加工、航空发动机和汽车制造。

气动系统主要用于轻型机械和装配线,如喷漆机和工件输送线。

航空航天:液压系统和气动系统在航空航天领域中应用广泛。

液压系统主要用于飞机的起落架和襟翼系统,可以提供强大的推力和可靠性。

气动系统主要用于飞机的控制面和涡轮等,可以提供高速、小型、低成本和易维护的优势。

卡车制造:液压系统和气动系统在卡车制造领域中应用广泛。

液压系统主要用于大型卡车的转向和升降系统,可以提供高效的柔性控制和可靠性。

气动系统主要用于制动系统,可以提供快速响应、安全性和低成本的优势。

液压与气动技术的未来液压与气动技术在未来将继续发展。

下面分别介绍它们在工业自动化、医疗和新能源领域中的应用前景。

工业自动化:随着自动化制造的不断发展,液压和气动系统技术将得到更广泛的应用。

液压系统将更多地用于智能制造、3D打印和机器人制造。

气动系统将更多地用于物流和仓储,如智能货架和自动仓库。

医疗:液压和气动系统技术在医疗中的应用前景非常广阔。

液压系统将更多地用于人工智能化的手术设备和高端医疗器械。

气动系统将更多地用于呼吸机和输液泵等医疗设备。

新能源:液压和气动系统技术在新能源领域的应用前景也非常广阔。

液压与气动技术期末总结

液压与气动技术期末总结

液压与气动技术期末总结液压与气动技术是现代工业中广泛应用的一种动力传动和控制技术。

它们通过利用液体或气体的压力来实现传动和控制,具有力传递平稳、精度高、可靠性强等优点。

本文将对液压与气动技术的基本原理、应用领域以及未来发展进行总结。

一、液压技术的基本原理与应用1.1基本原理液压技术利用液体的压力来实现力的传递和控制,其基本原理是帕斯卡定律。

帕斯卡定律指出,在封闭的液体中,压力的变化均匀传递到整个液体中。

液压系统包括液压泵、液压缸、液压阀等组成,通过控制液压阀的开关来实现力的传递和控制。

1.2应用领域液压技术在工业生产中应用非常广泛,主要应用于以下领域:(1)工程机械:挖掘机、装载机、起重机等工程机械中的液压系统用于实现机械的运动和动力传递。

(2)汽车工业:汽车制动系统、悬挂系统、转向系统等都采用了液压技术。

(3)航空航天:飞机、航天器中的动力控制系统、起落架系统等都采用了液压技术。

(4)冶金机械:轧机、剪床等冶金机械中的液压系统用于实现金属材料的加工和控制等。

二、气动技术的基本原理与应用2.1基本原理气动技术利用气体的压力来实现力的传递和控制,其基本原理是泵与气动元件的配合工作。

气动系统包括气源、气动执行元件、气动管路等组成,通过控制气源和气动执行元件的开关来实现力的传递和控制。

2.2应用领域气动技术在工业生产中也有广泛应用,主要应用于以下领域:(1)机械加工:气动钻、气动切割工具等用于加工金属材料。

(2)包装行业:气动打包机、气动封口机等用于快速、高效地完成包装工作。

(3)轻工业:气动搬运器、气动升降机等用于轻工业生产线上的物料搬运和升降作业。

(4)电子行业:气动顶针、气动夹具等用于半导体加工或电子装配过程中的定位和固定。

三、液压与气动技术的比较分析液压与气动技术都有自己的优点和局限性,具体比较如下:3.1优点液压技术的优点主要体现在力传递平稳、精度高、可靠性强、承载能力大等方面;气动技术的优点主要体现在工作速度快、响应迅速、无火花、易于控制和维护等方面。

液压与气动技术PPT完整全套教学课件

液压与气动技术PPT完整全套教学课件

学习单元1 液压与气动的工作原理
一、概述
二、液压传动 的工作原理
三、气动的工作 原理
如图1-2 a所示为气动剪切机的工作 原理图,图1-2 b所示为其简化模型图。 工料11被送到剪切机预定位置时,将推动 行程阀8的阀芯右移,使换向阀9的控制腔 A 通过行程阀8与大气相通,换向阀9的阀 芯在弹簧作用下能够向下移动;
学习单元3 液压与气动的优、缺点及应用
一、液压传动 的优、缺点
二、气动的优、 缺点
三、液压与气 动技术的用与 发展概况
②液压传动装置重量轻、惯性小、工作 平稳、换向冲击小,易实现快速启动、制动, 换向频率高。 对于回转运动,液压装置每 分钟可达500转,直线往复运动每分钟可达 400~1000次,这是其他传动控制方式无法比 拟的。
一、液压传动 的优、缺点
二、气动的优、 缺点
三、液压与气 动技术的用与 发展概况
③空气对环境的适应性强,特别是在高 温、易燃、易爆、高尘埃、强磁、辐射及振 动等恶劣环境中,比液压、电气及电子控制 都优越。
④空气的黏度很小,在管路中流动时的 压力损失小,管道不易堵塞;
学习单元3 液压与气动的优、缺点及应用
一、液压传动 的优、缺点
二、气动的优、 缺点
三、液压与气 动技术的用与 发展概况
空气也没有变质问题,所以节能、高效,适 用于集中供气和远距离输送。
⑤与液压传动相比,气动反应快,动作 迅速,一般只需0.02~0.03s就可获得需要的 压力和速度。 因此,特别适用于实现系统 的自动控制。
学习单元3 液压与气动的优、缺点及应用
1、密度 2、可压缩性 3、黏性和黏度 4、黏度与温度、压力的关系
学习单元4 液压与气动技术的基本理论

液压与气动技术

液压与气动技术

液压与气动技术在现代工业领域中,液压与气动技术扮演着至关重要的角色。

这两项技术犹如工业生产中的“大力士”和“灵活使者”,为各种机械和设备提供了强大的动力支持和精确的动作控制。

液压技术,简单来说,就是利用液体的压力能来实现能量传递和控制的一种技术。

液体,通常是液压油,在密闭的管道和容器中流动,通过泵产生压力,再经过各种控制阀的调节,最终驱动执行元件,如液压缸和液压马达,完成各种机械动作。

想象一下,在建筑工地上,那巨大的起重机能够轻松吊起沉重的钢梁,这背后就离不开液压技术的功劳。

起重机的起重臂能够伸缩、升降,以及旋转,都是通过液压系统精准控制的。

再比如,在大型的压力机中,液压系统能够产生巨大的压力,将金属材料压制成各种形状。

液压技术的优点非常突出。

首先,它能够提供巨大的力量。

由于液体不可压缩,因此能够在很小的空间内传递巨大的能量,从而实现强大的动力输出。

其次,液压系统的响应速度快,能够实现快速的启动、停止和变速,这对于一些需要频繁动作和快速响应的设备来说至关重要。

此外,液压系统的稳定性和可靠性也很高,只要设计合理、维护得当,能够长时间稳定运行。

然而,液压技术也并非完美无缺。

液压系统的成本相对较高,尤其是对于一些高精度、高性能的液压元件来说,价格昂贵。

而且,液压油的泄漏问题也是一个困扰,如果泄漏严重,不仅会造成环境污染,还会影响系统的性能和效率。

另外,液压系统的维护和修理也需要专业的技术和设备,对操作人员的要求较高。

与液压技术相比,气动技术则有着不同的特点。

气动技术是利用压缩空气的压力能来实现能量传递和控制的技术。

压缩空气通过气源装置产生,经过各种气动控制阀的调节,驱动气缸、气马达等执行元件工作。

在很多工厂的生产线上,我们都能看到气动技术的应用。

比如,气动螺丝刀能够快速拧紧螺丝,气动夹具能够牢固地夹持工件。

气动技术的一个显著优点就是清洁环保,压缩空气排放到大气中不会造成污染。

而且,气动系统的成本相对较低,结构简单,易于安装和维护。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《液压与气动技术》实验指导书黄磊编写适用专业:机械设计制造及其自动化安徽建筑工业学院机械与电气工程系机械实验室二OO七年八月前言液压与气动实验是学习掌握《液压与气动技术》课程的一个重要环节,将帮助加深理解本课程中的理论概念和原理,加强感性认识,掌握基本的实验方法、实验技能及测试仪表的使用方法,熟悉实验数据的处理过程。

同时,帮助学生学习和运用理论处理实际问题,验证、消化和巩固基础理论,为了使实验取得预期的效果,实验前要求每个同学都能认真阅读以下几点说明:一、实验方式:·本课程实验的宗旨是要充分培养、发挥学生的分析问题、解决问题和动手的能力,因此,每个实验只提出实验内容、要求,给定实验设备,仪器,由学生根据实验内容和要求,自行设计或选用液压回路,拟定相应的实验步骤。

·学生须接受老师的提问,所拟定的实验方案须经实验指导老师审阅后方能开始实验。

·学生在实验中要认真观察各种现象,记录有关参数,实验结果,写出实验报告,并对思考题进行讨论(实验报告格式参见附录1)二、实验中的注意事项:·必须服从教师的安排,严格遵守实验室条例。

·实验中的所有仪器装置在没有弄清楚前不得任意启动或拨动,出现异常情况,要及时报告指导老师。

·实验以小组进行,各人按分工完成自己的工作。

·实验前不做准备或实验中违反条例者,指导教师有权停止其实验。

·实验结束后须切断电源,使实验台各装置恢复原状,归还所借实验仪器、工具,做好有关的清理工作。

·实验成绩作为本科最终成绩之一。

实验一液压元件的拆装实验(液压泵和液压马达拆装实验)液压元件是液压系统的重要组成部分,通过元件的拆装实验,不但可以搞清楚结构图上难以表达的复杂结构和空间油路,还可以感性地认识各个元件的外形尺寸及有关零件的安装部位,并对一些重要零件的材料、工艺及配合要求获得初步的了解,以便在将来的实践中能正确选用元件,设计出较合理、较理想的液压系统。

拆装实验主要分为:泵、缸和阀门三大类,由于液压元件的各类型号很多,这里仅挑选一些常用的元件进行拆装,液压系统的其他装置,如辅助元件等,可在实验中加以认识。

一.实验目的液压元件是液压系统的重要组成部分,通过对液压泵和液压马达的拆装,可加深对泵和马达结构及工作原理的了解。

二.实验内容拆装:齿轮泵、单作用变量叶片泵、叶片马达。

三.实验用工具及材料内六角扳手、固定扳手、螺丝刀、相关液压泵、液压马达。

四.实验要求1. 通过拆装,掌握液压泵和马达内每个零部件构造,了解其加工工艺要求。

2. 分析影响液压泵和马达正常工作及容积效率的因素,了解易产生故障的部件并分析其原因。

3. 如何解决液压泵的困油问题,从结构上加以分析。

4. 通过实物分析液压泵的工作三要素(三个必须的条件)。

5. 了解如何认识液压泵和马达的铭牌、型号等内容。

6. 掌握液压泵和马达的职能符号(定量、动量、单向、双向)及选型要求等。

7. 掌握拆装油泵和马达的方法和拆装要点。

五.液压泵和马达结构1.定量泵型号:CB-B型齿轮泵,结构图见图1—1图2-1拆卸步骤:1)松开6个紧固螺钉,分开端盖1和4;从泵体3中取出主动齿轮及轴、从动齿轮及轴;2)分解端盖与轴承、齿轮与轴、端盖与油封。

此步可不做。

装配顺序与拆卸相反。

主要零件分析:1)泵体3 泵体的两端面开有封油槽,此槽与吸油口相通,用来防止泵内油液从泵体与泵盖接合面外泄,泵体与齿顶圆的径向间隙为0.13~0.16mm。

2)端盖1与4 前后端盖内侧开有卸荷槽(见图中虚线所示),用来消除困油。

端盖1上吸油口大,压油口小,用来减小作用在轴和轴承上的径向不平衡力。

3)齿轮2 两个齿轮的齿数和模数都相等,齿轮与端盖间轴向间隙为0.03~0.04mm,轴向间隙不可以调节。

2.变量泵型号:YBN型单作用变量叶片泵,结构图见图1—2图1-2图2-2拆卸步骤:1)松开固定螺钉,拆下弹簧压盖,取出弹簧4及弹簧座5;2)松开固定螺钉,拆下滑块压盖,取出支撑滑块等;3)松开固定螺钉,拆下传动轴左右端盖,取出定子、转子传动轴组件和配流盘;4)分解以上各部件。

拆卸后清洗、检验、分析,装配与拆卸顺序相反。

主要零件分析:1)定子和转子定子的内表面和转子的外表面是圆柱面。

转子中心固定,定子中心可以左右移动。

定子径向开有13条槽可以安置叶片。

2)叶片该泵共有13个叶片,流量脉动较偶数小。

叶片后倾角为240,有利于叶片在惯性力的作用下向外伸出。

3)配流盘图所示,配流盘上有四个圆弧槽,其中一个为压油窗口a,另为吸油窗口c,其他两个b、d是通叶片底部的油槽。

a与b接通,c与d接通。

这样可以保证,压油腔一侧的叶片底部油槽和压油腔相通,吸油腔一侧的叶片底部油槽与吸油腔相通,保持叶片的底部和顶部所受的液压力是平衡的。

4)滑块支撑滑块3用来支持定子,并承受压力油对定子的作用力。

5)压力调节装置压力调节装置由调压弹簧5、调压螺钉6和弹簧座组成。

调节弹簧的预压缩量,可以改变泵的限定压力。

6)最大流量调节装置调节左侧螺钉可以改变定子4的原始位置,也改变了定子与转子的原始偏心量,从而改变泵的最大流量。

7)压力反馈装置泵的出口压力作用在活塞上,活塞对定子产生反馈力。

3.液压马达型号:YM型叶片式液压马达,结构图见图1—31一壳体;2一定子;3一后盖;4一转子、叶片;5一压力侧板(配流盘);6-摇摆弹簧;7-轴承;8一轴封;9一轴承;10一轴;11一销子图2-3图2-4六.实验报告内容1.在齿轮油泵、单作用叶片泵(变量)、叶片马达中选一种,画出工作原理简图,说明其主要结构组成及工作原理;2.叙述拆装的步骤;3.拆装中主要使用的工具;4.拆装过程的感受。

试验二、液压泵的性能测试一、实验目的:1.1 了解液压泵主要特性(功率特性、效率特性)和测试装置;1.2 掌握液压泵主要特性测试原理和测试方法二、测试装置及实验原理2.1 测试装置液压原理图1-电机2-被试液压泵3-电磁溢流阀4-节流阀5-截止阀6-压力表7-压力传感器8-流量传感器9-温度计10-功率变换器和转速传感器2.2 实验原理2.2.1 液压泵的空载性能测试液压泵的空载性能测试主要是测试泵的空载排量。

液压泵的排量是指在不考虑泄漏情况下,泵轴每转排出油液的体积。

理论上,排量应按泵密封工作腔容积的几何尺寸精确计算出来;工业上,以空载排量取而代之。

空载排量是指泵在空载压力(不超过5%额定压力或0.5MPa 的输出压力)下泵轴每转排出油液的体积。

测试时,将节流阀4全关和截止阀5全开,溢流阀3调至高于泵的额定工作压力,启动被试液压泵2,待稳定运转后,压力传感器6显示数值满足空载压力要求,测试记录泵流量q (L/min )和泵轴转速n(r/min),则泵的空载排量0V 可由下式计算:nq V ⨯=10000 (r m /3) 2.2.2 液压泵的流量特性和功率特性测试液压泵的流量特性是指泵的实际流量q 随出口工作压力p 变化特性。

液压泵的功率特性是指泵轴输入功率随出口工作压力p 变化特性。

测试时,将截止阀5全关,溢流阀3调至高于泵的额定工作压力,用节流阀4给被试液压泵2由低至高逐点加载。

测试时,记录各点泵出口压力p 、泵流量q (L/min )、电机功率(KW) 和泵轴转速n (r/min ),将测试数据绘制泵的效率特性曲线和功率特性曲线。

2.2.3 液压泵的效率特性(机械效率、容积效率、总效率) 测试液压泵的效率特性是指泵的容积效率、机械效率和总效率随出口工作压力p变化特性。

测试时,将截止阀5全关,溢流阀3调至高于泵的额定工作压力,用节流阀4给被试液压泵2由低至高逐点加载。

测试时,记录各点泵出口压力p (MPa )、泵流量q (L/min )、电机输入功率P(KW)和泵轴转速n(r/min)。

实测的电机效率(motor η)特性数据已存入文件,供计算时调用。

液压泵的实际排量:nq V ⨯=1000 (r m /3) 液压泵的容积效率:0V V V =η液压泵轴输入功率:motor pump P P η= 液压泵的总效率:motorP pq ηη60= 液压泵的机械效率:V m ηηη=将测试数据绘制泵的效率特性曲线。

三、实验软件操作功能软件的操作功能:显示液压原理图、测试泵的空载排量、测试泵的基本性能、实验数据表显示、实验曲线显示、实验报告输出(HTML 格式)、删除实验记录、实验结果查询、电机效率查询等。

实验软件界面如下图所示。

四、实验步骤4.1空载排量4.1.1在[测试项目选择]选择[测试泵的空载排量];4.1.2将截止阀5全松,关闭节流阀4,使液压泵处于空载状态;4.1.3启动液压系统,液压泵转动;液压泵出口压力p 应小于5MPa ;4.1.4按[测试项目选择]中[项目运行]键,空载排量的测试值记录在[空载排量测试结果显示]栏内;4.1.5一般测试5次,计算其平均值,并填写在[性能测试操作]的编辑框[空载排量设定值内;4.1.6关闭截止阀。

4.2液压泵性能测试:4.2.1在[测试项目选择]选择[测试泵的基本性能];根据泵的工作压力测试区间,由小至大设置若干个测压点;4.2.2将节流阀4全松,使液压泵处于压力最小状态;4.2.3在[性能测试操作]栏控件编辑框中,填写[测试次数]、[测试数据文件]、[扭矩零点]和[空载排量设定值];4.2.4按[测试项目选择]中[项目运行]键,[AD卡]指示灯变为绿色,表明测试系统工作正常;4.2.5按[性能测试操作]中[数据记录]键,第一个测试数据记录在[实验数据表]的第一行内;4.2.6小心将节流阀2旋紧一点,使液压泵工作压力升至下一个测压点;4.2.7按[性能测试操作]中[数据记录]键,下一个测试数据记录在[实验数据表]的下一行内;4.2.8重复(4.2.6-4.2.7)的操作,直至预设的全部测压点完成测试;*测试操作必须按预设的测压点由小到大进行操作;**若想在已设的数据文件名下增加测试数据,可重复上面操作;***若想在已设的数据文件名下删除某一记录数据,可在[实验数据修改]栏中进行操作;****数据采集接线说明1.本实验使用AD通道4个,DO通道0个;2. AD起始通道--压力传感器;AD起始通道+1--流量传感器(空载用固定的传感器);AD起始通道+2—功率传感器;AD起始通道+3—转速传感器;3.AD卡共有16个通道可供使用,即0~15,默认AD起始通道--0通道;4.DO通道共有8个通道可供使用,设置必须按2进制格式输入,如1001;默认DO设置—0;5.转速传感器和功率传感器按说明书连接好。

五、实验报告1、本次试验目的是什么,试验所用到的设备,元件有哪些?2、搭建出换向回路,写出搭建步骤和实验过程。
