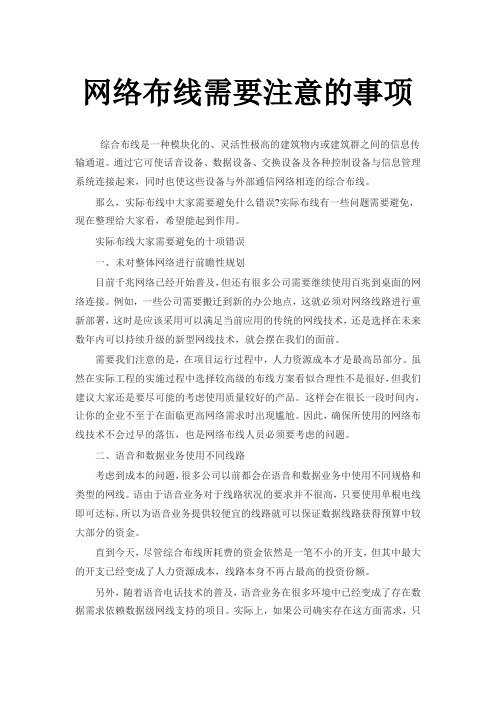

网络布线需要注意的事项
网络布线需要注意的事项综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
那么，实际布线中大家需要避免什么错误?实际布线有一些问题需要避免，现在整理给大家看，希望能起到作用。
实际布线大家需要避免的十项错误一、未对整体网络进行前瞻性规划目前千兆网络已经开始普及，但还有很多公司需要继续使用百兆到桌面的网络连接。
例如，一些公司需要搬迁到新的办公地点，这就必须对网络线路进行重新部署，这时是应该采用可以满足当前应用的传统的网线技术，还是选择在未来数年内可以持续升级的新型网线技术，就会摆在我们的面前。
需要我们注意的是，在项目运行过程中，人力资源成本才是最高昂部分。
虽然在实际工程的实施过程中选择较高级的布线方案看似合理性不是很好，但我们建议大家还是要尽可能的考虑使用质量较好的产品。
这样会在很长一段时间内，让你的企业不至于在面临更高网络需求时出现尴尬。
因此，确保所使用的网络布线技术不会过早的落伍，也是网络布线人员必须要考虑的问题。
二、语音和数据业务使用不同线路考虑到成本的问题，很多公司以前都会在语音和数据业务中使用不同规格和类型的网线。
语由于语音业务对于线路状况的要求并不很高，只要使用单根电线即可达标，所以为语音业务提供较便宜的线路就可以保证数据线路获得预算中较大部分的资金。
直到今天，尽管综合布线所耗费的资金依然是一笔不小的开支，但其中最大的开支已经变成了人力资源成本，线路本身不再占最高的投资份额。
另外，随着语音电话技术的普及，语音业务在很多环境中已经变成了存在数据需求依赖数据级网线支持的项目。
实际上，如果公司确实存在这方面需求，只要选择合适的语音电话设备，就可以利用现有数据线路和语音电话设备内置的以太网交换机来满足相应的要求，从而避免进行重复多次布线所导致的资金浪费。
总之，在工作开始之前，我们不能简单地假设语音服务仅仅需要使用旧式3类线就可以满足。
兆网综合(六类线)布线 六大要注意事项
兆网综合(六类线)布线六大要注意事项今年，TIA/EIA委员会正式发布综合布线六类标准（标准号：ANSI/TIA/EIA-568-B.2-1），TIA568B从此真正成为一个能够全面满足目前的网络发展状况，解决网络建设的基础标准集。
尽管网络的发展日新月异，但就网络建设来说，千兆网络即将成为网络建设的普遍需求时，作为网络的骨架，六类标准的推出可以说成为千兆网络的及时雨，为建设基于千兆以太网的企业新一代网络在物理层面打下了坚实的基础。
六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。
在施工安装方面，六类比超五类难度也要大很多。
六类布线系统的施工人员必须按照国际标准要求的规范去执行。
因为"越是高级的铜缆对外界的异常就越敏感。
随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大"。
不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
从推出六类布线系统至今，强者网络积累了大量的现场施工经验，强者网络公司指出，企业在施工时应该注意以下六大注意事项。
?注意事项之一由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
?注意事项之二桥架设计合理，保证合适的线缆弯曲半径。
上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
?注意事项之三放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。
?注意事项之四拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿动勿踩。
工业以太网的七要素
在工厂生产层使用工业以太网之前，必须了解它的七个要素。
这里，我们以Profinet标准为例，为大家一一进行介绍。
1. 网络布局办公室的网络拓扑布局并不适用于工厂生产层，那里采用的是工厂/机器的以太网拓扑布局。
办公室以太网的基础架构通常是由商业级的产品构建，它们在恒温的环境和星型拓扑构建的交换网络中可以很好地发挥作用；而与此不同，工业以太网架构常常要面对多变的意外情况，因此需要具有一些额外的功能，例如高速冗余等。
工业以太网会采用多种不同的拓扑网络布局方式(星型、环型、树型、线型)，并使用屏蔽电缆、金属接头，具有更高的耐热耐震性能。
此外，工业以太网的交换机一般由相应的自控系统集成商负责配置和维护。
2. 通信协议对控制系统集成商来说，最要紧的是要认识到以太网只是一个网络架构，要使它能够在自控设备间实现通信，所以你需要一个工业级的通信协议。
IEEE 802.3以太网标准定义了接线方式、数据读写规则和以太网架构的结构。
虽然使用这个网络标准的不同设备可以在同一网段里实现通信，但前提条件是它们必须采用相同的网络协议，或者说“通信语言”。
Profinet是一个专为工业应用设计的通信协议，它为分布式I/O、机器与机器间的连通性、机器的安全性以及动作控制提供了相应的功能。
3. 处理能力这不是单纯地由网络速度的快慢决定的，而是如何快速精确地将数据传输到它该去的地方。
网络的处理能力毫无疑问是最关键的因素之一，它的衡量标准是单位时间内的网络数据传输量。
而唯一能改进这一性能的方法就是减少通信堆栈中循环周期的次数。
Profinet通信堆栈中的循环周期次数比一个标准的以太网TCP/UDP工具要少十几倍。
这是由于，Profinet为一些对时间有苛刻要求的重要工作专门设置了一个以太网实时通道，而与此同时，它的配置、诊断、路由以及“大容量数据传输”的通信都通过标准TCP/IP通道完成。
4. 网络配置网络的设置简单是一方面，但更重要的是，实现通信的编程工作绝对不能太复杂。
布线方法及注意事项
布线施工及注意事項1、观察现场，确定走线的方法和经过的地方，需要考虑隐蔽性，在利用现有空间的同时避开电源线和其他线路，根据现场情况来定，应对线缆实施必要有效的保护，施工的工作量和可行性（如打过墙眼等）。
2、根据上述情况确定走线经过的地方并征得有关负责人的同意，如需要在承重梁上打过墙眼时需要进行向管理部门申请，否则违反施工法规等。
整个规划及破坏程度应提前说明，最好经甲方及管理部门批准。
在经甲方管理部门批准后，计算用料和用工，综合考虑设计实施、管理操作等费用，提出预算和工期以及施工方案安排。
实施方案中需要考虑用户方的配合程度。
实施方案需要与用户方协商认可签字，并指定协调负责人员3、工程负责人负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责内外协调和施工组织和管理4、现场施工5、现场认证测试，制作测试报告6、制作布线标记系统。
7、验收，文档。
在上述各环节中必须建立完善的文档，作为验收的一部分。
布线施工中应当注意的问题∙当电缆在两个终端有多余的电缆时，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。
∙电缆的接头处反缠绕开的线段的距离不应超过2厘米。
过长会引起较大的近端串扰。
∙在接头处，电缆的外保护层需要压在接头中而不能在接头外。
因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分。
在电缆接线施工时，电缆的拉力是有一定限制的。
一般为9公斤左右。
请和电缆的供应商确认其拉力。
过大的拉力会破坏电缆对绞的匀称性。
安装主要是机柜内部安装，打分线箱配线架，打信息模块。
特别是机柜内部打线，要布置整齐合理，分块鲜明，标识清楚，便于今后维护。
不同品牌的产品可能有不同的打线专用设备。
文档等工程验收完后，必须提供给客户验收报告单，内容有：材料实际用量表，测试报告书、机柜配线图、楼层配线图、信息点分布图以及光纤、语音和视频主干路由图，为日后的维护提供数据依据。
维护根据保存的文档资料作相应的扩充、修改及维护。
工业以太网布线安装注意事项
工业以太网布线安装注意事项一般来说工业现场在震惊，湿气，温度上都要比一般环境恶劣多，所以工业对以太网专业的学问和实践阅历提出更高的要求。
在安装或者使用一种工业以太网(工业以太网交换机)之前，对于布线、信号质量、接地回路、交换机和通讯这些内容你必需要充分了解否则会增加你后期的维护成本。
布线工业以太网的优劣直接受电缆优劣的影响。
而且工业环境中除了受高电磁干扰(EMI)以外，还经常受温度、粉尘、湿度以及其他在办公环境或家庭中不常见的因素影响。
不同的电缆适合不同的网络，应当依据所需选择适合自身环境的电缆，例如10MB的网络，选择5类电缆即可，而100MB网络用5e类就比较合适了。
6类电缆能够要在55米范围内实现10GB网络，100米的范围内实现1GB网络。
假如要想在100米范围内实现10GB，那么6e类就比较合适了。
依据ANSI/TIA-1005标准，我们知道6类电缆或者更好的电缆可以满意工业环境中的主机或者设备连接的要求。
除此之外，对抗干扰和外部EMI噪声影响来看，6类电缆相比较5类电缆和5e电缆要强的多。
由于工业环境的恶劣性，要求对工业以太网电缆的设计必需要能够抵挡四周环境对电缆的物理侵蚀。
在安装电缆时，确保RJ45接口和插座也能够达到相应的等级。
比较有效的使用方法是，长距离布线时使用插座。
短距离布线时，使用事先预备好的的接插电缆，并且在工厂内安装连接器。
电缆、屏蔽、接地回路在工业中有些应用场合经常需要做屏蔽，屏蔽电缆安装不当，效果会适得其反。
当屏蔽以太网电缆超出爱护套管时，在EMI环境中的性能更好。
接地良好是屏蔽电缆的关键。
一个接地参考点更是关键中的关键。
多个接地连接形成接地回路，由于接地连接处电势的不同，噪声就引入了电缆中。
这些形成的接地回路会给你的网络带来破坏很大，解决的方法是，在电缆的一端使用接地RJ45接口，另一端使用绝缘的RJ45接口，这样就可以接地回路的可能性给消退。
在以太网电缆与电源电缆交叉布线中，对交叉角度也有所要求。
