等量同种点电荷的等势面
几种典型电场线分布示意图及场强电势的特点
几种典型电场线分布示
意图及场强电势的特点
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-MG129]
所示。
②等量异种点电荷电场中的等势面：是两簇对称曲面，如图2所示。
③等量同种点电荷电场中的等势面：是两簇对称曲面，如图3所示。
④匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。
⑤形状不规则的带电导体附近的电场线及等势面，如图5所示。
注意：带方向的线表示电场线，无方向的线表示等势面。
图中的等势“面”画成了线，即以“线”代“面”。
所示。
④匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。
⑤形状不规则的带电导体附近的电场线及等势面，如图5所示。
注意：带方向的线表示电场线，无方向的线表示等势面。
图中的等势“面”画成了线，即以“线”代“面”。
几种常见的等势面
几种常见的等势面及等势面的特点：
（1）点电荷电场中的等势面：以点电荷为球心的一簇球面如图1所示。
图1
（2）等量异种点电荷电场中的等势面：是两簇对称曲面，如图2所示。
图2
（3）等量同种点电荷电场中的等势面：是两簇对称曲面，如图3所示。
图3
（4）匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。
图4
（5）形状不规则的带电导体附近的电场线及等势面，如图5所示。
1、征服畏惧、建立自信的最快最确实的方法，就是去做你害怕的事，直到你获得成功的经验。
2、忍别人所不能忍的痛，吃别人所别人所不能吃的苦，是为了收获得不到的收获。
就像驴子面前吊着个萝卜就会往前走。
正因为有那个目标，你才有劲儿往前走。
电势差、等势面
[要点提炼] 1．电势
Ep q (1)表达式：φ＝________.
电势能 电场中某点的电势等于检验电荷在该点的________与电荷 无关 量的比值，与检验电荷 q________，取决于电场本身． 标 (2)电势是______量，只有大小，没有方向，但有正负之分， 高 低 电势为正表示比零电势____，电势为负表示比零电势____． 大地 (3)零电势点选取原则：一般选________或无穷远处为零电
4．匀强电场的等势面：匀强电场的等势面是垂直于电场线的一簇 平行等间距的平面．
学习探究区
例 1 在电场中把一个电荷量为 6×10 点，克服电场力做功 3×10
本 课 时 栏 目 开 关
－5
－6
C 的负电荷从 A 点移到 B
J，则电荷从 A 到 B 的过程中，电势
能变化了多少？是增加还是减少？若规定 B 点的电势能为零，则 电荷在 A 点的电势能为多大？
本 课 时 栏 目 开 关
势点，只有选取了零电势点才能确定某点的电势大小．
降低 (4)沿电场线方向，电势逐渐________．
学习探究区
2．电势差
φA－φB φB－φA (1)电势差的计算公式：UAB＝________，UBA＝________，
UAB＝－UBA.
qUAB (2)电场力做功与电势差的关系：WAB＝____________或 UAB
下面几种常见的等势面有何特点？
本 课 时 栏 目 开 关
答案 1.点电荷的等势面：点电荷的等势面是以点电荷为球心的 一簇球面．
学习探究区
2．等量异种点电荷的等势面：等量异种点电荷的连线上，从正电 荷到负电荷电势越来越低，中垂线是一等势线，若沿中垂线移动 电荷至无穷远，电场力不做功，因此若取无穷远处电势为零，则 中垂线上各点的电势也为零．因此从中垂线上某点不沿中垂线移
两个等量电荷开成的电场中电势的特点
1、等势面垂直于电场线，
2、无限远处电势为零，
3、顺着电场线，电势逐渐降低。
对于等量异种电荷，根据电场线分布规律可知：
两电荷连线的中垂线恰好是等势线，
由于无限远处电势为零，则中垂线电势为零，
所以，垂足的电势为零，即两电荷连线中点处电势为零；对于等量同种电荷，根据电场线分布规律可知：
若是等量正电荷，离两电荷越远，电势越低，
所以，中点处电势高于零；
若是等量负电荷，离两电荷越远，电势越高，
所以，中点处电势低于零。
总之，等量同种电荷连线中点处电势不为零。
等量同种点电荷电场的电场线和等势面
8、如图所示，在真空中有两个点电荷，Q1=+2×10-8C，Q2=+4×10-8C，它们相距0.3m，求电场中在Q1 Q2连线上距Q1 0.1m旳A点旳场强。
解:
或方向由电荷1指向电荷2
例1、有一点电荷q=-3×10-6C,从电场中旳A点移到B点过程中，克服电场力做功6×10-4J，从B点移到C点过程中静电力做功9×10-4J。（1）以B点为零势点，电荷在A点时旳电势能是多少？（2）假如以C点为零势点，电荷在A点时旳电势能又是多少？
珠穆朗玛峰海拔8848米
A
B
C
D
0V
1V
2V
3V
电势和高度都具有相对性，与参照点旳选择有关，而高度差与参照点旳选择无关。
E
0V
1V
2V
-1V
一、电势差1、定义：电场中两点间电势旳差值，也叫电压
则有
2、公式
或者表达成
显然
3、单位：在国际单位制中，伏（V ) 1V=1J/C
注意：
1、电场线与等势面到处垂直
2、两个等势面不相交
3、在等势面上移动电荷电场力不做功
几种主要旳结论：
1、沿着电场线旳方向电势逐渐降低 （沿场强方向电势逐渐降低）
2、电场力做旳功总等于电势能旳降低许
在电场中，若把q电荷从A点移到B点
W电＝EPA－EPB＝qψA－qψB＝qVAB
3、电场力做功与详细途径无关，只与起始、终止位置旳电势差有关。

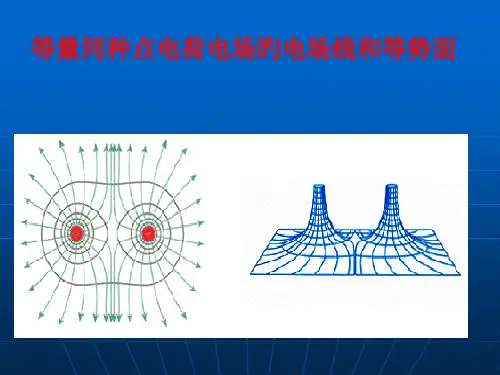

等量同种点电荷电场旳电场线和等势面
匀强电场旳电场线和等势面
带电导体周围电场旳电场线和等势面
在等高面上移动物体重力不做功
等量电荷的电场模型
等量电荷的电场模型 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】第4讲等量电荷的电场模型【方法指导】1.等量异种点电荷的电场：（1）两电荷的连线：从正电荷到负电荷，电场强度先减小后增大，电势越来越低，中点O处场强最小．关于O对称的两点电场强度相同。
（2）两电荷连线的中垂线：电场强度方向都相同，总与中垂线垂直且指向负点电荷一侧．沿中垂线从中点到无限远处，场强一直减小，中点处场强最大，中垂面是一等势面，与无穷远等势。
２.等量同种点电荷的电场：（1）两电荷的连线：从一电荷到另一电荷，电场强度先减小后增大，连线中点处电场强度等于零。
若两电荷为正电荷，电势先减小后增大，若同为负电荷，电势先增大后减小。
（2）两电荷连线的中垂线：从中点O到无穷远，电场强度先增大后减小。
关于O点对称的两点，电场强度大小相等，方向相反。
若两电荷为正电荷，中垂线上O点的电势最高，从中点沿中垂线向两侧，电势越来越低．连线上和中垂线上关于中点的对称点等势．若同为负点电荷，中垂线上O点电势最低．从中点沿中垂线向两侧，电势越来越高，连线上和中垂线上关于中点的对称点等势．【对点题组】1.如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速飞过，电子重力不计，则电子除受电场力外，所受的另一个力的大小和方向变化情况是( )A．先变大后变小，方向水平向左B．先变大后变小，方向水平向右C．先变小后变大，方向水平向左D．先变小后变大，方向水平向右2.如图，a、b是真空中两个带等量正电的点电荷，A、B两点在两电荷连线上且关于两电荷连线的中垂线对称，O为中点．现将一负点电荷q由A点沿ab连线移到B点，下列说法中正确的是（）A．A点电势高于O点电势B．A点电势高于B点电势C．电荷q移动过程中，电势能一直减少D．电荷q移动过程中，电场力先做正功后做负功3.如图所示，两个等量的正点电荷分别置于P、Q两位置，在P、Q连线的垂直平分线上有M、N两点，另有一试探电荷q，则( )A．若q是正电荷，q在N点的电势能比在M点的电势能大B．若q是负电荷，q在M点的电势能比在N点的电势能大C．无论q是正电荷，还是负电荷，q在M、N两点的电势能都一样大D．无论q是正电荷还是负电荷，q在M点的电势能都比在N点的电势能小4.等量异号点电荷的连线和中垂线如图所示，现将一个带负电的试探电荷先从图中的a 点沿直线移动到b点，再从b点沿直线移动到c点，则试探电荷在此全过程中( )A．所受电场力的方向不变B．所受电场力的大小恒定C．电势能一直减小D．电势能先不变后减小5.两个带等量正电荷的点电荷，O点为两电荷连线的中点，a点在连线的中垂线上，若在a点由静止释放一个电子，如图所示，关于电子的运动，下列说法正确的是( )A．电子在从a向O运动的过程中，加速度越来越大，速度越来越大B．电子在从a向O运动的过程中，加速度越来越小，速度越来越大C．电子运动到O时，加速度为零，速度最大D．电子通过O后，速度越来越小，加速度越来越大，一直到速度为零6．如图所示，真空中带电荷量分别为＋Q和－Q的点电荷A、B相距r，则：(1)两点电荷连线的中点O的场强多大(2)在两点电荷连线的中垂线上，距A、B两点都为r的O′点的场强如何【高考题组】7. (2013·天津)两个带等量正电的点电荷,固定在图中P、Q两点,MN为PQ连线的中垂线,交PQ于O点,A为MN上的一点。
等量的点电荷形成的电场中的场强和电势特点
等量的点电荷形成的电场中的场强和电势特点一. 等量的同种电荷形成的电场的特点（以正电荷形成的场为例）设两点电荷的带电量均为q，间距为R，向右为正方向1.场强特点:在两个等量正电荷的连线上，由A点向B点方向，电场强度的大小先减后增，即中点O处, 场强最小为0；场强的方向先向右再向左, 除中点O外，场强方向指向中点O在两个等量正电荷连线的中垂线上，由O点向N（M）点方向，电场强度的大小先增后减；场强的方向由O点指向N（M）。
外推等量的两个负电荷形成的场结论：在两个等量负电荷的连线上，由A点向B点方向，电场强度的大小先减后增，中点O处, 场强最小为零；场强的方向先向左再向右（除中点O外）。
在等量负电荷的连线的中垂线上，由O点向N（M）点方向，电场强度的大小先增后减，场强的方向由N（M）指向O点2.电势特点:在两个等量正电荷的连线上，由A点向B点方向，电势先减后增，中点O处, 电势最小，但电势总为正。
在两个等量正电荷的连线的中垂线上，由O点向N（M）点方向，电势一直减小且大于零，即O点最大，N(M)点为零外推等量的两个负电荷形成的场在两个等量负电荷连线上，由A点向B点方向，电势先增后减，在中点O处, 电势最大但电势总为负；在两个等量负电荷连线的中垂线上，由O点向N（M）点方向，电势一直增大且小于零，即O点最小，N(M)点为零二：等量的异种电荷形成的电场的特点1.场强特点在两个等量异种电荷的连线上，由A点向B点方向，电场强度的大小先减小后增大，中点O处场强最小；场强的方向指向负电荷在两个等量异种电荷的连线的中垂线上，由O点向N（M）点方向，电场强度的大小一直在减小；场强的方向平行于AB连线指向负电荷一端2.电势特点:在两个等量异种电荷的连线上，由A点向B点方向，电势一直在减小，中点O处电势为零，正电荷一侧为正势，负电荷一侧为负势。
等量异种电荷连线的中垂线上任意一点电势均为零即等量异种电荷的连线的中垂线（面）是零势线（面）库仑定律内容表述：真空中两个静止点电荷之间的相互作用力的大小跟两个点电荷的电荷量的乘积成正比，跟它们的距离的二次方成反比．作用力的方向在两个点电荷的连线上公式： 静电力常量：k = 9.0×109 N·m2/C2库仑定律适用条件：真空中，点电荷点电荷——理想化模型，实际上是不存在的．但只要带电体本身的大小跟它们之间的距离相比可以忽略，带电体就可以看作点电荷．并非是体积小就能当点电荷（理想化研究方法）启示与小结：可以看出，万有引力公式和库仑定律公式在表面上很相似，只有质量和电荷量的区别，体现了科学的一种对称美，它们的实质区别是：首先万有引力公式计算出的力只能是相互吸引的力，绝没有相排斥的力．其次，由计算结果看出，电子和质子间的万有引力比它们之间的静电引力小的很多，因此在研究微观带电粒子间的相互作用时，主要考虑静电力，万有引力虽然存在，但相比之下非常小，所以可忽略不计电场：是力的作用媒介：电荷之间的相互作用是通过特殊形式的物质——电场发生的，电荷的周围都存在电场，电场的物质性是客观存在的，具有物质的基本属性——质量和能量。
几种典型电场线分布示意图及场强、电势的特点
一、定义：电场中电势相等的点构成的面二、等势面的性质：①在同一等势面上各点电势相等，所以在同一等势面上移动电荷，电场力不做功②电场线跟等势面一定垂直，而且由电势高的等势面指向电势低的等势面。
③等势面越密，电场强度越大④等势面不相交，不相切三、等势面的用途：由等势面描绘电场线，判断电场中电势的高低。
四、几种电场的电场线及等势面图l所示。
②等量异种点电荷电场中的等势面：是两簇对称曲面，如图2所示。
③等量同种点电荷电场中的等势面：是两簇对称曲面，如图3所示。
④匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。
⑤形状不规则的带电导体附近的电场线及等势面，如图5所示。
注意：带方向的线暗示电场线，无方向的线暗示等势面。
图中的等势“面”画成了线，即以“线”代“面”。
等势面：一、定义：电场中电势相等的点构成的面二、等势面的性质：①在同一等势面上各点电势相等，所以在同一等势面上移动电荷，电场力不做功②电场线跟等势面一定垂直，而且由电势高的等势面指向电势低的等势面。
③等势面越密，电场强度越大④等势面不相交，不相切三、等势面的用途：由等势面描绘电场线，判断电场中电势的高低。
四、几种电场的电场线及等势面①点电荷电场中的等势面：以点电荷为球心的一簇球面如图l所示。
②等量异种点电荷电场中的等势面：是两簇对称曲面，如图2所示。
③等量同种点电荷电场中的等势面：是两簇对称曲面，如图3所示。
④匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。
⑤形状不规则的带电导体附近的电场线及等势面，如图5所示。
注意：带方向的线暗示电场线，无方向的线暗示等势面。
图中的等势“面”画成了线，即以“线”代“面”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等量同种点电荷的等势面
在电场中，等势面是指位于同一电势的点构成的曲面。
等势面可以帮助我们理解电场分布和电势分布，并对电场中的电荷运动和电场强度的变化有重要的指导意义。
当电场中存在等量同种点电荷时，其等势面的分布情况将受电势分布的影响，下面我们将详细探讨等量同种点电荷的等势面。
等量同种点电荷在电场中的分布会导致电势分布的变化，从而形成各种不同形状的等势面。
根据库仑定律，两个等量同种点电荷之间的电势是与它们之间的距离成反比的，因此电势分布呈现出一种特定的形式。
为了更好地理解等量同种点电荷的等势面，我们可以通过数学公式和图像来进行分析和描述。
首先，我们可以利用数学公式来推导等势面的分布。
假设有两个等量同种点电荷q1和q2，它们之间的距离为r，那么它们之间的电势可以表示为V=kq1q2/r，其中k为库仑常数。
根据这个公式，我们可以得到在不同距离下的电势数值，然后将这些数值连接起来，就可以得
到等势面的分布情况。
在这个过程中，我们通常会采用数值计算和图形绘制的方法来帮助我们更直观地理解等势面的形状和分布。
其次，我们可以通过图像来展示等量同种点电荷的等势面。
在电场模拟软件中，我们可以设置等量同种点电荷的参数，然后通过软件自动生成电势分布和等势面的图像。
这样我们就能够清晰地看到等势面的形状和分布情况，从而对电场中等量同种点电荷的影响有更直观的认识。
在实际的研究和教学中，等量同种点电荷的等势面往往会成为重要的教学内容和研究对象。
通过对等势面的分布进行分析和描述，可以帮助我们更深入地理解电场中电势的分布规律，从而为相关领域的研究和应用提供重要的理论基础。
总之，等量同种点电荷的等势面是电场中重要的研究对象，它对于我们理解电场分布和电势分布有着重要的指导意义。
通过数学公式和图像的分析，我们可以更好地探讨等势面的形状和分布情况，从而深入理解电场中等量同种点电荷的影响。
相信随着我们的深入研究和实践，等势面的相关理论和应用也将不断得到拓展和发展。
