无轴螺旋输送机技术说明一、供货范围·整机供货：包括进出料口、无轴螺旋输送叶片、U型槽、盖板、机架、驱动机构（电机、减速机）、衬板、紧固件·就地控制箱（与格栅机联动）二、主要技术参数三、主要结构与工作原理无轴螺旋输送机主要由驱动装置、输送槽、机架、无轴螺旋叶片等组成。
驱动装置带动无轴螺旋叶片旋转，通过螺旋片将栅渣输送至端部出料口。
无轴螺旋输送机的进料斗向上扩口，以接纳格栅除污机的卸料，除接料口外，其余均采用罩盖密闭。
无轴螺旋输送机具有优良的密封性能，以确保栅渣、水、臭味不会从机壳中溢出。
1、主要结构⑴、驱动装置驱动装置适用于户外使用要求，电机减速装置采用轴装式减速机的结构形式，减速传动装置是斜齿轮或斜齿轮和蜗轮传动组合结构形式，齿轮设计按ISO、DIN或等同标准，服务系数≥1.2，减速机输出轴采用复式三唇密封，以避免漏油现象发生。
减速机设有油位自动调节装置，以使齿轮传动在任何温度变化条件下均能达到良好的润滑。
减速装置选用低噪音、高效率、密封良好的产品。
驱动电机为法兰安装的异步感应电机，适用于电源380V，3相，50Hz，电动机为IP55保护，转速不大于1500r/min。
⑵、螺旋体无轴螺旋片具有足够的强度和刚度。
⑶、支撑架与输送槽输送机支撑架采用不锈钢型材制造，用不锈钢膨胀螺栓固定在混凝土的土建基础上。
输送机槽厚度3.0mm，制成U型断面，除进料口敞开外，其余部分沿螺旋槽加平盖封闭，输送槽及盖板全部采用不锈钢材料制造。
⑷、衬圈输送机槽内的耐磨衬板或耐磨衬条应能方便地更换，材料采用尼龙，使用寿命应保证3年以上。
2、工作原理物料由进料口进入，经螺旋逐渐推移至出口，完成输送过程。
四、主要部件材质螺旋叶片耐磨不锈钢16Mn输送机壳体不锈钢304耐磨衬条耐磨工程塑料齿轮合金钢箱体不锈钢304五、电器控制系统螺旋输送机自动控制，可单独控制，亦可联动控制，当格栅起动时，输送机也随之起动并运行，直至格栅停止后2分钟才停止输送机。
u型无轴螺旋输送机结构参数
u型无轴螺旋输送机结构参数
【原创版】
目录
1.U 型无轴螺旋输送机的定义和用途
2.U 型无轴螺旋输送机的主要结构参数
3.U 型无轴螺旋输送机的工作原理
4.U 型无轴螺旋输送机的应用范围和优势
正文
一、U 型无轴螺旋输送机的定义和用途
U 型无轴螺旋输送机是一种采用无轴螺旋叶片进行物料输送的设备，适用于短距离、水平或垂直方向的物料运输。
该设备具有结构简单、运行稳定、维修方便等优点，广泛应用于矿山、冶金、化工、建材等行业。
二、U 型无轴螺旋输送机的主要结构参数
1.螺旋叶片：U 型无轴螺旋输送机的核心部件是螺旋叶片，其形状为
U 型，无轴设计降低了设备故障率和维护成本。
2.材质：螺旋叶片和输送槽的材质通常为耐磨、耐腐蚀的钢铁或塑料，以满足不同工况条件下的使用要求。
3.输送能力：U 型无轴螺旋输送机的输送能力取决于螺旋叶片的尺寸、转速和输送距离等因素。
4.输送速度：输送速度可调，以满足不同物料的输送需求。
5.传动方式：U 型无轴螺旋输送机通常采用减速机或皮带传动，以实现平稳、高效的运转。
三、U 型无轴螺旋输送机的工作原理
U 型无轴螺旋输送机通过驱动装置带动螺旋叶片旋转，使物料在螺旋
叶片之间进行连续输送。
由于螺旋叶片的 U 型设计，物料在输送过程中不易产生堵塞和溢出，从而保证输送过程的稳定性。
四、U 型无轴螺旋输送机的应用范围和优势
1.应用范围：U 型无轴螺旋输送机广泛应用于矿山、冶金、化工、建材等行业的物料输送。
无轴螺旋输送机突出的优点：抗缠绕性强

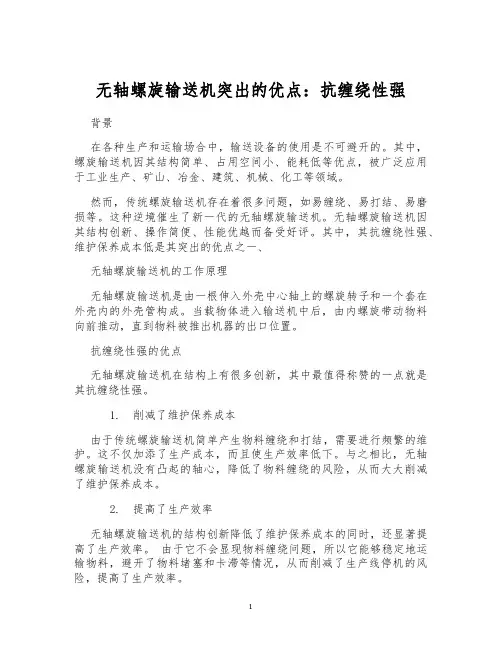

无轴螺旋输送机突出的优点：抗缠绕性强背景在各种生产和运输场合中，输送设备的使用是不可避开的。
其中，螺旋输送机因其结构简单、占用空间小、能耗低等优点，被广泛应用于工业生产、矿山、冶金、建筑、机械、化工等领域。
然而，传统螺旋输送机存在着很多问题，如易缠绕、易打结、易磨损等。
这种逆境催生了新一代的无轴螺旋输送机。
无轴螺旋输送机因其结构创新、操作简便、性能优越而备受好评。
其中，其抗缠绕性强、维护保养成本低是其突出的优点之一、无轴螺旋输送机的工作原理无轴螺旋输送机是由一根伸入外壳中心轴上的螺旋转子和一个套在外壳内的外壳管构成。
当载物体进入输送机中后，由内螺旋带动物料向前推动，直到物料被推出机器的出口位置。
抗缠绕性强的优点无轴螺旋输送机在结构上有很多创新，其中最值得称赞的一点就是其抗缠绕性强。
1.削减了维护保养成本由于传统螺旋输送机简单产生物料缠绕和打结，需要进行频繁的维护。
这不仅加添了生产成本，而且使生产效率低下。
与之相比，无轴螺旋输送机没有凸起的轴心，降低了物料缠绕的风险，从而大大削减了维护保养成本。
2.提高了生产效率无轴螺旋输送机的结构创新降低了维护保养成本的同时，还显著提高了生产效率。
由于它不会显现物料缠绕问题，所以它能够稳定地运输物料，避开了物料堵塞和卡滞等情况，从而削减了生产线停机的风险，提高了生产效率。
3.提高了设备牢靠性无轴螺旋输送机在输送过程中不会产生缠绕问题，有效地降低了设备维护和修理的风险。
同时，该设备的无轴心结构也加添了其使用寿命，提高了设备的牢靠性和稳定性。
4.提高了质量掌控传统螺旋输送机在运输过程中可能会由于物料缠绕、打结等问题而导致物料的混合，从而降低了生产产品的质量。
相比之下，无轴螺旋输送机由于其抗缠绕性强而能够供应高度稳定的物料输送，从而有助于提高生产产品的质量。
结论无轴螺旋输送机以其抗缠绕性强的特点得到了广泛的应用。
它的结构创新不仅可以大大降低维护保养成本，在运输物料的质量掌控和生产效率上也有显著的提高。
无轴螺旋输送机的原理及运行流程
无轴螺旋输送机的原理及运行流程无轴螺旋输送机主要用于废水处理，造纸业、化学工业垃圾等行业输送站附性较强的物料，糊状粘稠物料(如化工原料、废纸浆、麦芽、污泥等)以及易缠绕物料(如生活垃圾)，具有独特优势。
所以无轴螺旋输送机又称防缠绕输送机、垃圾处理输送机。
无轴螺旋输送机在输送原理上与一般螺旋输送机基本相同，只是在结构上螺旋体有带轴与不带轴的区别。
无轴螺旋输送机材质有普通碳钢和不锈钢。
工作原理及构造无轴螺旋输送机主要由驱动装置、输送螺旋、U形槽、衬板、盖板、进料口等组成，物料由进料口进入，经螺旋逐渐推移至出口，完成输送过程。
主要特点1、质量可靠，运行稳定，可实行自动控制;2、长度、角度、进出料斗可按要求订制;3、密闭运行，噪声小，无泄漏等环境污染;4、U型槽内衬耐磨材料，检修方便，寿命长;5、安装方便，采用膨胀螺栓固定即可;6、无尾部支承，维护方便，降低运行及维护费用。
螺旋槽采用大于4.5mm板材在专用模具上压制成U形断面，螺旋输送槽的底部设置呈半圆状的耐磨衬圈，材料采用耐磨性能高的非金属材料制作，衬圈圆弧与螺旋体半径相吻合，以减少过量间隙提高输送效果，耐磨衬圈的使用寿命高，衬圈的设置方便安装和更换，使用寿命保证2年以上。
衬板高度要高于输送机槽的中心。
输送机槽体上制作进料口，供进料使用。
整台输送机除进料口敞开外，其余部分沿螺旋槽加平盖封闭。
进料口设计与格栅或脱水机排料口相对应，满足物料完全落入输送机的要求。
出料口设置在输送机有驱动机构的另一端。
机架采用不锈钢制造，采用型钢支撑固定在混凝土土建基础上。
无轴螺旋片采用高强度材料制造，具有足够的强度和刚度，无轴螺旋叶片采用专用工装模具热拉成形，成形后的叶片间距均匀、统一。
外圆直径与U形槽相配套，并具有合适的旋转速度，既能达到输送物料的目的又不会造成阻塞。
厚度不小于20mm。
螺旋片片高不小于80mm。
驱动机构组装在螺旋输送机一端，与螺旋叶片驱动轴直接连接，无需联轴器。
无轴螺旋输送机原理
无轴螺旋输送机原理无轴螺旋输送机是一种将物料从一个地方输送到另一个地方的装置。
它适用于水泥、化肥、煤、粮食等物料的储存、输送和装载。
相比于其他传统的输送方式，它具有体积小、结构简单、输送距离长、输送量大、连续性好等优点。
那么，无轴螺旋输送机的工作原理是什么呢？一、结构组成无轴螺旋输送机是由机头、机尾、螺旋输送器、支撑框架、控制系统等组成的。
其中，机头和机尾是两个必要的部分，主要作用是连接输送器和电机、减速器等装置。
螺旋输送器是无轴螺旋输送机的核心部分，由螺旋叶片、导向片、轴承、润滑装置等组成，主要作用是将物料从一个地方输送到另一个地方。
支撑框架是螺旋输送器的支持结构，可以为输送器提供稳定的支撑。
控制系统是无轴螺旋输送机的智能部分，可以进行自动控制和监控，保障输送过程的安全性和可靠性。
二、工作原理无轴螺旋输送机的工作原理基于阿基米德原理，即当物体受到浸入其中的液体的推动时，会受到跟排出液体的体积一样大的离心力，从而被抬起。
同理，当螺旋叶片在运转时，由于物料的重力和阻力，会在螺旋叶片的推动下沿输送方向前进，从而实现物料的输送。
具体来说，当无轴螺旋输送机启动时，输送器内的物料会受到螺旋叶片的推动，从而沿着输送方向前进。
同时，导向片的作用是将物料引导到轨道上，防止物料在输送过程中偏离轨道。
当输送量超出一定范围时，控制系统会对电机进行调节，以保证物料的连续输送和稳定运行。
当物料到达机尾时，可以使用一些附加设备，如旋转卸料闸门、卸料斗等装置，将物料卸载。
三、优点1.体积小：传统的输送方式通常需要大量的空间来支撑输送管道和设备，而无轴螺旋输送机在输送量相同的情况下，体积相对较小，可以减少占地面积。
2.输送距离长：无轴螺旋输送机可以根据需要进行扩展，可实现长距离的物料输送。
3.结构简单：相比于其他传统输送方式，无轴螺旋输送机的结构相对简单，易于维护和维修，减少生产成本。
4.输送量大：无轴螺旋输送机在输送量方面有很大的优势，可以根据需要进行调整，达到不同的输送量。
无轴螺旋输送机采纳了无中心轴的设计

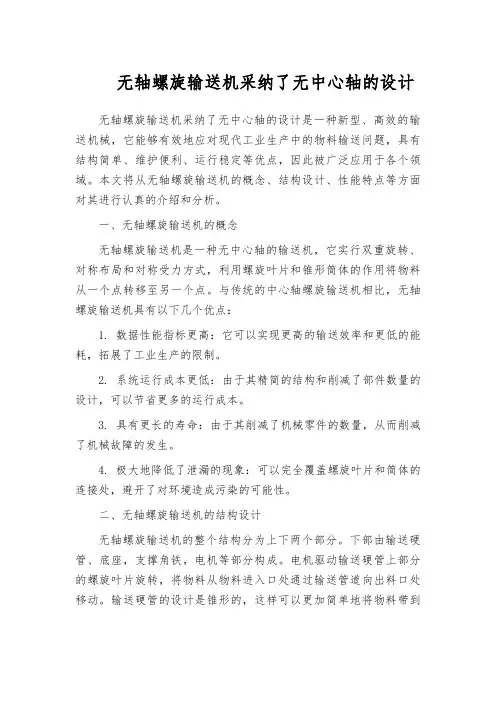

无轴螺旋输送机采纳了无中心轴的设计无轴螺旋输送机采纳了无中心轴的设计是一种新型、高效的输送机械，它能够有效地应对现代工业生产中的物料输送问题，具有结构简单、维护便利、运行稳定等优点，因此被广泛应用于各个领域。
本文将从无轴螺旋输送机的概念、结构设计、性能特点等方面对其进行认真的介绍和分析。
一、无轴螺旋输送机的概念无轴螺旋输送机是一种无中心轴的输送机，它实行双重旋转、对称布局和对称受力方式，利用螺旋叶片和锥形筒体的作用将物料从一个点转移至另一个点。
与传统的中心轴螺旋输送机相比，无轴螺旋输送机具有以下几个优点：1. 数据性能指标更高：它可以实现更高的输送效率和更低的能耗，拓展了工业生产的限制。
2. 系统运行成本更低：由于其精简的结构和削减了部件数量的设计，可以节省更多的运行成本。
3. 具有更长的寿命：由于其削减了机械零件的数量，从而削减了机械故障的发生。
4. 极大地降低了泄漏的现象：可以完全覆盖螺旋叶片和筒体的连接处，避开了对环境造成污染的可能性。
二、无轴螺旋输送机的结构设计无轴螺旋输送机的整个结构分为上下两个部分。
下部由输送硬管、底座，支撑角铁，电机等部分构成。
电机驱动输送硬管上部分的螺旋叶片旋转，将物料从物料进入口处通过输送管道向出料口处移动。
输送硬管的设计是锥形的，这样可以更加简单地将物料带到出料口。
上部由螺旋叶片、螺丝杆、轮毂等部分构成，重要作用是将物料从进料口输送到出料口。
无轴螺旋输送机的重要结构特点如下：1. 螺旋叶片设计简单，削减了在使用过程中对输送物料的破坏。
2. 采纳了内外螺旋排列的设计，可以有效地防止物料的溢出和泄漏，从而降低了环境污染的风险。
3. 使用轻量级的材料，削减了机器的重量，使操作和维护更加便利和快捷。
4. 采纳无中心轴的设计，提高了整个机器的耐用程度，让机器更加稳定，削减了维护的时间和成本。
三、无轴螺旋输送机的性能特点1. 设计紧凑，结构简单：无中心轴螺旋输送机是一种紧凑设计、结构简单的输送机，它可以适应不同物料的特性和不同场地的要求，从而在实际使用中发挥了特别紧要的作用。
螺旋输送机说明书(LS型)
L S-W型无轴螺旋输送机安装、维护、操作使用手册地址（ADD）：******************邮编（PQ）： *****************电话（TEL）： *****************传真（FAX）： ****************电邮（E-mail）：**********************LS型无轴螺旋输送机安装、使用和维护说明书一、概述无轴螺旋输送机目前常用的连续输送设备之一，由于其结构简单，横截面积尺寸小，特别是能够密闭输送，对环境污染程度少的优点，现在正被污水处理行业作为物料输送首选设备之一。
二、主要结构及工作原理：1、结构简图：见图一2、工作原理：无轴螺旋输送机的物料输送是靠旋转的叶片推移滑行的，输送方向决定螺旋叶片的左右旋向与其转动方向，所以根据需要可以单向输送和双向输送，也可多点装料。
可以水平或倾斜一定角度安装，物料从进料口（5）进入螺旋体中，通过螺旋的旋转物料从出料口（1）装运或进入压榨机压榨、脱水后装运。
输送机长度L由用户选定，动力驱动装置（6）采用双摆线齿轮减速器或蜗轮斜齿轮减速器，它可以安装在输送机入口端（推挤式螺旋）也可以安装在出口端（牵拉式螺旋），设备的U型槽底部，设有防磨损的保护性衬套，它根据输送物料的不同来选用。
3、主要性能指标：螺旋直径：Φ200--Φ400转速：12转/分--20转/分输送量：Q=2--6立方米/时输送长度：小于等于15米安装倾角：小于等于30度三、安装、调试：1、在订货合同中未注明时，本机出厂时已根据用户的出料高度配备好落地支架，用户安装时用膨胀螺栓固定。
2、在顶盖以上至少留下0.7m的空间，以保证维修时可以毫无阻碍的拆卸顶盖、螺旋体、衬套等，在设备底部是否需要排水口由用户在订货时选定。
3、水平安装的输送机在长度方向上的水平允差为1/1000，倾斜安装的安装角度误差为±1度。
4、设备在吊运时不允许碰撞和滑落，并且采取有效措施保护设备的不锈钢表面，不允许有划伤，磨损及凹坑等。
u型无轴螺旋输送机结构参数
u型无轴螺旋输送机结构参数（原创实用版）目录1.U 型无轴螺旋输送机的定义和作用2.U 型无轴螺旋输送机的结构参数3.U 型无轴螺旋输送机的工作原理4.U 型无轴螺旋输送机的应用领域5.U 型无轴螺旋输送机的维护和保养正文一、U 型无轴螺旋输送机的定义和作用U 型无轴螺旋输送机是一种新型的输送设备，主要适用于矿山、冶金、化工、建材等行业。
它的主要作用是进行物料的垂直和水平输送，具有结构简单、运行可靠、维护方便等优点。
二、U 型无轴螺旋输送机的结构参数U 型无轴螺旋输送机的结构参数主要包括：螺旋叶片、螺旋轴、轴承、壳体、驱动装置等。
其中，螺旋叶片是输送机的主要部件，它的形状和尺寸直接影响到物料的输送效果。
螺旋轴是螺旋叶片的支撑轴，它的强度和刚度直接影响到输送机的使用寿命。
轴承是螺旋轴的支撑点，它的质量直接影响到输送机的运行稳定性。
壳体是物料的输送通道，它的尺寸和形状直接影响到物料的输送能力。
驱动装置是输送机的动力源，它的选择应根据输送机的工作环境和物料的性质进行。
三、U 型无轴螺旋输送机的工作原理U 型无轴螺旋输送机的工作原理是利用螺旋叶片的旋转推动物料进行输送。
在输送过程中，物料在螺旋叶片的作用下，沿着螺旋轴的方向进行运动，从而达到输送的目的。
四、U 型无轴螺旋输送机的应用领域U 型无轴螺旋输送机广泛应用于矿山、冶金、化工、建材等行业。
特别是在矿山行业，由于其恶劣的工作环境，对输送设备的要求非常高，而U 型无轴螺旋输送机正好可以满足这一要求。
五、U 型无轴螺旋输送机的维护和保养为了保证 U 型无轴螺旋输送机的正常运行，必须对其进行定期的维护和保养。
