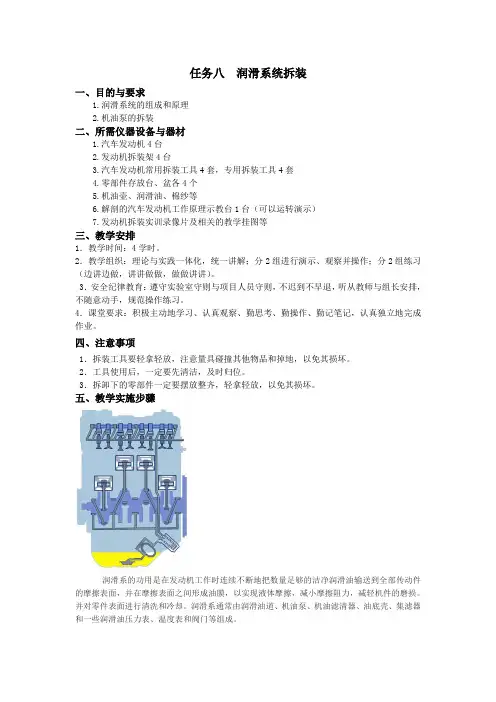

8、润滑系统的拆装

吉林工贸学校
实习前依次有序进入实习场地。 实习时专心听讲，认真观摩教师示范，积极主动参 加训练，操作时思想要集中，不干与实习无关的 事情。 实习场地的设备、机具未经教师指导，不准盲目乱 动。 必须在老师指导下搞清楚拆装实习步骤、方法和要 求，否则不能盲目拆装，以免造成机件损坏。 拆下的零部件要摆放在规定装置上且有序，搬动气 缸盖等大件，务必注意安全，以防砸伤人及机件。 实习结束后，清洁场地、设备，整理好工位。清点 并擦净工量具，放回原处，方能离开实习场地。
（3）油管及油道 将机油泵输出的压力润滑油送到各摩擦表面。
吉林工贸学校
（4）机油滤清器 机油滤清器用来过滤掉润滑油中的杂质、磨屑、油
泥和水分等杂物，使送到各润滑部位的都是清洁的润滑油。
（5）阀类 限压阀用来限制机油泵输出的润滑油压力；旁通阀在粗滤器
发生堵塞时打开，机油泵输出的润滑油可直接进入主油道。
吉林工贸学校
三、发动机的润滑方式
（1）压力润滑 压力润滑就是将一定压力的润滑油源源不断地输送到零
件的摩擦面间，形成具有一定厚度并能承受一定机械负荷的油膜，尽量
将两摩擦面完全分开，实现可靠润滑。
（2）飞溅润滑 飞溅润滑是依靠运动零件飞溅起来的或从专门的油孔中
喷出的润滑油滴或油雾，对摩擦表面进行润滑的方式。
入的尘埃及燃烧所产生的固体杂质等。
吉林工贸学校
（4）密封作用 利用润滑油的粘性，附在相互运动零件的表面上产生一
层薄膜，这层薄膜作为保护性密封剂，可以提高间隙密封效果。
（5）防腐防锈作用 由于润滑油粘附在零件表面上，避免了零件与水
、空气、燃气等的直接接触，起到了防止或减轻零件锈蚀和化学腐蚀的 作用。
（3）定期润滑 采用定期加注润滑脂，对摩擦表面进行润滑的润滑方式
称为定期润滑。
吉林工贸学校
四、机油泵及拆装
1、机油泵分类：
（1）外啮合齿轮式机油泵
吉林工贸学校
（2）内啮合齿轮式机油泵 内啮合齿轮泵主要由主动齿轮、从动齿轮
、限压阀以及泵盖和泵壳等零件组成。
1—泵体 2—月牙形块 4—内齿圈 5—进油口
吉林工贸学校
五、外啮合齿轮泵的拆解和组装
拆装步骤：
（1）拆下集滤器和进油管的紧固螺栓。
（2）拆下出油管紧固螺母，拆出油管。 （3）敲出传动齿轮轴与连轴套的销子，
取出连轴套。
（4）对角、交叉拆下机油泵盖上的螺栓， 取下泵盖及垫片。
吉林工贸学校
（5）取出从动齿轮、主动齿轮及轴和键。
（6）拆下限压阀螺塞，依次取出垫圈、弹簧和柱塞。
阀门 吉林工贸学校
（6）检测报警装置 随时监测发动机润滑系统的工作情况。
（7）机油散热器 对润滑油进行散热冷却。
发动机润滑系统示意图 1—旁通阀 3—集滤器 5—放油塞 7—机滤器 9—油道 11—中间轴 13—凸轮轴 2—机油泵 4—油底壳 6—溢流阀 8—主油道 10—曲轴 12—压力开关
吉林工贸学校
润滑系统的拆装
王景海
一、润滑系统的组成
二、润滑系统的功用
三、发动机的润滑方式 四、机油泵及拆装 五、外啮合齿轮泵的拆解和组装 六、机油滤清器的拆装
பைடு நூலகம்
吉林工贸学校
一、润滑系统的组成
（1）油底壳 油底壳用来储存润滑油。
（2）机油泵 机油泵将润滑油从油底壳中抽出加压后，不断地送到各零
件表面进行润滑，维持润滑油在润滑系统中的循环。
吉林工贸学校
实训室工作规则
为了保证实训课程能严格按照教学计划和教学大纲实行，为了确 保学员人身和仪器设备的安全，学员进入汽车实训中心必须听从教 师指挥，不得各行其事。 不准迟到早退、有事向教师请假。 汽车实训中心严禁吸烟。严禁将火种带入汽车实训中心，以免造成安全 隐患。 进入汽车实训中心需穿戴符合安全要求的着装，不准穿拖鞋、高跟鞋、 背心短裤和裙子，女生长发盘起、扎紧或戴帽。 严格遵守安全操作规程，确保人身和仪器设备安全。 事先了解实训内容和目的，实训前进行预习以提高实训效果。 服从教师指挥，认真听讲，仔细观察教师的示范操作。 按教师分配的岗位操作，按时完成实训任务。未接到教师明确指令，严 禁发动汽车、移动汽车、动用与本实训无关的仪器设备。不准窜岗 窜位、大声喧哗、嬉笑打闹、影响他人操作。 爱护实训仪器设备、仪器、工具，不准倚靠仪器设备、车辆，不准乱丢 乱放仪器设备、仪器、工具，不准将仪器设备、仪器、工具、零部 件等带出汽车实训中心。损坏丢失按章赔偿。 按时下课，清点归还工具、打扫卫生、关好门窗。
3—小齿轮 6—限压阀
吉林工贸学校
（3）转子式机油泵 发动机润滑系统转子式机油泵的内转子与泵壳偏
心安装，由主动轴驱动。
1—主动轴 2—内转子 3—外转子 4—机油泵壳体 5—进油腔 6—出油腔
吉林工贸学校
转子式机油泵
吉林工贸学校
2、机油泵拆装：
（1）拆下油底壳。 （2）旋下机油泵与链轮的紧固螺栓，机油泵与机体的紧固螺栓。 （3）将链轮和机油泵一起拆下。 （4）按拆卸相反的顺序安装机油泵。
吉林工贸学校
拆装步骤：
（1）旋下机滤总成。
（2）拆下旁通阀螺塞、O形圈、弹簧、柱塞。
（3）拆下机油压力高、低开关及O形圈。 （4）拧下机滤支架螺栓，拆下支架。
（5）安装顺序与拆解顺序相反。
机油滤清器结构 1—密封圈 2—滤清器盖 3—滤清器壳 4—褶纸滤芯 5—止回阀 6—尼龙滤芯 7—旁通阀
吉林工贸学校
吉林工贸学校
拆装注意事项
（1）机油泵从动齿轮轴和泵体是过盈配合，一般不拆下。 （2）装复齿轮泵时，更换所有垫圈。 （3）主、从动齿轮在安装时注意安装方向，不要装反。
（4）机油泵轴与链轮只能有一个安装位置。
吉林工贸学校
实训注意事项
学习实训室工作规则，树立安全第一的理念，避免产生 人身和设备事故。 按要求穿戴合身的工作服和工作鞋，避免穿光滑底的运 动鞋。 保持工作场地的清洁，避免润滑油溅洒在地面上，拆装 工具和零部件放在专用盆器里，不可直接放置于地上 （三不落地）。下课前要全面清理清洁场地和工具， 关闭油、水、电开关。 搬运发动机等重物应戴手套，采用专用设备进行。发动 机拆装时应放置平稳，以防倾倒伤人。 注意用电、用油安全，禁止在拆装场地抽烟。 正确选用拆装工具，注意各种螺钉的拆装转矩，避免用 力过大伤及周围人员或将螺钉拧断。
（7）组装顺序与拆解顺序相反。
吉林工贸学校
六、机油滤清器的拆装
1—螺塞 2—密封圈 3—弹簧(用于减压阀，约0.4MPa) 4—柱塞(用于泄压阀) 5—衬垫 6—压力止回阀(在机油滤清器支架内) 7—密封圈 8—盖子 9—夹箍 10—������ 0.025MPa 机油压力开关(棕色绝缘，拧紧力矩15N· m) 11—密封圈 12—������ 0.18MPa机油压力开关(白 色绝缘，25N· m) 13—密封圈 14—机油滤清器支架 15—机油滤清器 支架紧固螺栓(16N· m+90°，拆卸后更换) 16—衬垫 17—密封圈 18—机油滤清器
二、润滑系统的功用
（1）润滑作用 将清洁的、压力和温度适宜的润滑油不断地供给各需要
部件的摩擦表面，形成润滑油膜，使发动机内部运动零件表面之间的干
摩擦变为液体摩擦，减小零件的摩擦、磨损和功率消耗。
（2）冷却作用 运动零件的摩擦和混合气的燃烧，使某些零件产生较高
的温度
（3）清洁作用 发动机工作时，不可避免地要产生金属磨屑，空气所带
