供热管道水压试验标准
给水管道水压试验合格标准
给水管道水压试验合格标准一、引言给水管道的水压试验是确保管道系统安全可靠的关键步骤之一。
本文将介绍给水管道水压试验的合格标准以及具体操作步骤。
二、合格标准完成给水管道水压试验后，要判断管道系统是否合格，需要满足以下标准：1. 压力要求给水管道水压试验时，管道系统应能够承受指定的压力。
常见的压力要求有：•一般建筑物：试验压力为1.5倍的设计工作压力。
•特殊建筑物（如高层建筑）：试验压力为2倍的设计工作压力。
•应急供水系统：试验压力为1.25倍的设计工作压力。
2. 漏水检查试验期间，在管道系统的全部部位和连接点上不能有渗漏现象。
如果发现有渗漏，需要及时修复并重新进行试验。
3. 运行稳定性试验期间，管道系统的运行应稳定，不得出现压力波动等异常现象。
4. 试验时间给水管道水压试验的时间一般为1小时，试验期间需要保持恒定的试验压力。
三、操作步骤进行给水管道水压试验时，需要按照以下步骤进行操作：1. 准备工作•检查管道系统的设计图纸和规格要求，了解试验压力等参数。
•检查试验设备的完好性，包括压力表、水泵、水箱等。
•清洁管道系统，将可能堵塞的杂物清除。
2. 充水和排气•打开供水阀门，充满管道系统的水。
•逐个打开放气阀门，排除管道中的气体。
3. 施加试验压力•使用水泵将压力逐渐升高，直至达到试验压力。
•维持恒定的试验压力，观察管道系统是否有渗漏现象。
4. 观察和记录•观察试验期间管道系统的运行状态，包括压力波动、渗漏等。
•记录试验压力和时间，以备后续分析。
5. 试验结束•试验时间结束后，将压力逐渐降低至零。
•关闭排气阀门，并排除管道中的剩余水。
•检查管道系统是否有损坏，如果有，需要进行维修。
四、总结给水管道水压试验合格标准对于确保管道系统安全可靠十分重要。
合格标准包括压力要求、漏水检查、运行稳定性和试验时间。
操作步骤涵盖准备工作、充水和排气、施加试验压力、观察和记录以及试验结束。
通过按照合格标准和操作步骤进行给水管道水压试验，可以保证管道系统满足安全要求。
给排水、供热、燃气管道功能性试验合格标准
名称
阶段
压力
合格标准
备注
给水
（水压）
两种管材
控制最严
预试验
特殊管道可省略
试验压力30min
接口、配件无漏水损坏现象
管段长度L≤1km
泡管：24，48，72
回填土，露出接口
主试验
试验压力 15min +工作压力30min
15min压力降不超允许值；
30min外观检查无漏水
排水
（严密性）
且钢管 ≥0.4MPa （0.2MPa）
肥皂水，无漏气
回填0.5m以上；
留出焊口
水压(设计压力≥0.8MP
稳压1h，观察30min，
无压力降
严密性
空气
设计压力P<5KPa ,试验压力为20KPa
稳压24h，
修正压力降不超过
133Pa为合格
全线回填
设计压力P≥5KPa ,
试验压力为设计压力的1.15倍
强度
洁净水
1.5P设计压力，
且≥0.6MPa
试验压力下稳压10min无渗漏、无压降后降至设计压力；
稳压30min无渗漏、无异响、无压力降
严密性
空气
1.25P设计压力，
且≥0.6MPa
一级稳压1h，压力降不大于0.05MPa，且管道、焊缝、管路附件及设备等无渗漏，固定支架无明显的变形等
二级稳压30min，压力降不大于0.05MPa，且管道、焊缝、管路附件及设备等无渗漏，固定支架无明显的变形等
燃气管道功能性试验的规定
方法
适用范围
试验
合格标准
备注
气体
球墨铸铁、聚乙烯
可用贴有白纸或白漆的木靶板，置于吹扫口检查
热力管道压力试验清洗与试运行
热力管道压力试验清洗与试运行一、压力试验（一）供热管网工程施工完成后应按设计要求进行强度试验和严密性试验，当设计无要求时应符合下列规定：1、强度试验压力应为1.5倍设计压力，且不得小于0.6MPa；严密性试验压力应为1.25倍设计压力，且不得小于0.6MPa；强度试验是对管道的强度性试验，强度试验段长度可根据实际施工分段而定。
严密性试验是在管道的焊接安装工程全部完成后进行的总体试验，试验段长度可根据实际施工情况和设计图进行分段，试验段始末两端的固定支架应由设计进行核算。
未经强度试验的焊口不得进行防腐和保温，并应进行严密性试验。
2、当设备有特殊要求时，试验压力应按产品说明书或根据设备性质确定；3、开式设备应进行满水试验，以无渗漏为合格。
（二）压力试验应按强度试验、严密性试验的顺序进行，试验介质宜采用清洁水。
（三）压力试验前，焊接质量外观和无损检验应合格。
（四）安全阀的爆破片与仪表组件等应拆除或已加肓板隔离。
加盲板处应有明显的标记，并应做记录。
安全阀应处于全开，填料应密实。
（五）压力试验应编制试验方案，并应报有关单位审批。
试验前应进行技术、安全交底。
（六）压力试验前应划定试验区、设置安全标志。
在整个试验过程应有专人值守，无关人员不得进入试验区。
（七）站内、检查室和沟槽中应有可靠的排水系统。
试验现场应进行清理，具备检查的条件。
设置排水系统是为了确保试验管道及设备不被水淹。
（八）强度试验前应完成下列工作：1、强度试验应在试验段内的管道接口防腐、保温及设备安装前进行。
2、管道安装使用的材料、设备资料应齐全。
3、管道自由端的临时加固装置应安装完成，并应经设计核算与检查确认安全可靠。
试验管道与其他管线应用肓板或采取其他措施隔开，不得影响其他系统的安全。
4、试验用的压力表应经校验，其精度不得小于1.0级，量程应为试验压力的1.5倍～2倍，数量不得少于2块，并应分别安装在试验泵出口和试验系统末端。
（九）严密性试验前应完成下列工作：1、严密性试验应在试验范围内的管道工程全部安装完成后进行。

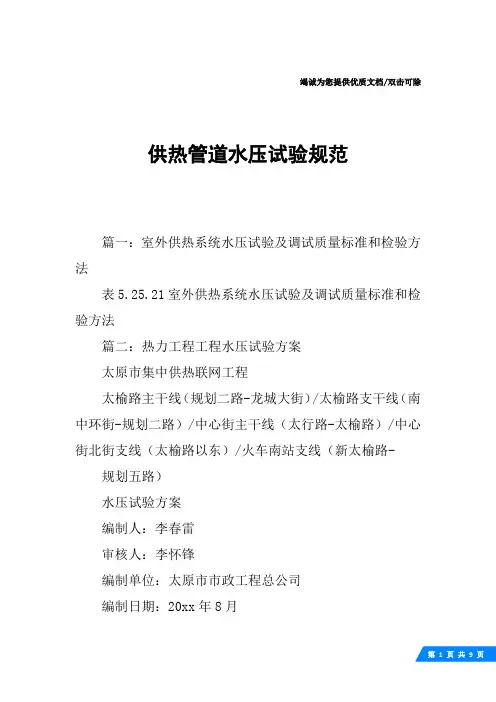

供热管道水压试验规范
竭诚为您提供优质文档/双击可除供热管道水压试验规范篇一：室外供热系统水压试验及调试质量标准和检验方法表5.25.21室外供热系统水压试验及调试质量标准和检验方法篇二：热力工程工程水压试验方案太原市集中供热联网工程太榆路主干线（规划二路-龙城大街）/太榆路支干线（南中环街-规划二路）/中心街主干线（太行路-太榆路）/中心街北街支线（太榆路以东）/火车南站支线（新太榆路- 规划五路）水压试验方案编制人：李春雷审核人：李怀锋编制单位：太原市市政工程总公司编制日期：20xx年8月一、编制依据1.太原市热力设计有限公司设计的“太原市集中供热联网工程太榆路主干线（规划二路-龙城大街)”热机专业施工图（141204）/太榆路支干线（南中环街-规划二路）（131294）/中心街主干线（太行路-太榆路）（141211）/中心街北街支线(141217)/车站南路支线（新太榆路-规划五路）（151257）；2.《城镇供热管网工程施工及验收规范》（cjj28-20xx）；3.《城镇直埋供热管道工程技术规程》（cjj/81-20xx）；4.《城镇供热管网工程质量检验评定标准》（cjj38-20xx）；5.《工业金属管道工程施工及验收规范》（gb50235-97）；6.《现场设备、工业管道焊接工程施工及验收规范》（gb50236-98）；7.本工程施工到目前的状况、实际情况。
二、工程管线综述1太原市集中供热联网工程太榆路支干线（南中环街-规划二路）○。
施工起点桩号0+805，终点桩号1+300。
dn1200主线长495m*2趟。
小室3座。
支线共计4趟，支线设计管径均为dn400,l=（62+108+60+56）m*2趟；。
2太原市集中供热联网工程太榆路主干线（规划二路-龙城大街）○。
施工起点桩号0+000，终点桩号2+238，设计管径dn1200，l=2238m*2趟，主线小室共计14座。
a支线设计管径dn1200，l=204m*2趟，a支线小室共计2座。
给水管道水压试验标准
给水管道水压试验标准水压试验是指在给水管道安装完成后，为了检验管道系统的密封性和耐压性能而进行的测试。
水压试验是管道系统安装工程中必不可少的一项工作，它能够有效地检测管道系统的质量，确保管道系统在使用过程中能够正常运行，避免发生漏水和爆管等问题。
一、水压试验的目的。
水压试验的主要目的是为了验证给水管道系统的密封性能和耐压性能，确保管道系统在正式使用前能够安全可靠地运行。
通过水压试验，可以及时发现管道系统中存在的漏水和渗漏问题，及时进行修复和处理，保证管道系统的正常运行。
二、水压试验的标准。
1. 水压试验应按照国家相关标准进行执行，例如《建筑给水排水设计规范》GB 50015-2003中的相关规定进行执行。
2. 水压试验的压力应符合设计要求，一般情况下，水压试验的压力应为设计压力的1.5倍，持续时间不少于30分钟。
3. 水压试验时，应关闭所有阀门和设备，保证整个管道系统处于封闭状态，以确保测试结果的准确性。
4. 水压试验时，应检查管道系统的支架、吊架等支撑结构是否牢固可靠，以免在测试过程中发生意外事故。
5. 水压试验完成后，应及时排空管道系统中的水，确保管道系统内部干燥，防止生锈和腐蚀。
三、水压试验的操作步骤。
1. 准备工作，检查管道系统的安装情况，关闭所有阀门和设备，做好安全防护措施。
2. 充水，将管道系统充满水，排除管道系统内的空气，直至出现水滴。
3. 升压，通过水泵或其他设备将管道系统的压力逐渐升高至设计压力的1.5倍，并保持一定时间。
4. 观察检测，在水压试验过程中，对管道系统进行全面观察和检测，发现漏水或渗漏问题及时进行修复和处理。
5. 降压排水，水压试验完成后，逐渐降低管道系统的压力，排空管道系统内的水，确保管道系统内部干燥。
四、水压试验的注意事项。
1. 在进行水压试验前，应对管道系统进行全面检查，确保管道系统的安装质量符合要求。
2. 在进行水压试验时，应严格按照操作规程进行操作，确保测试过程的安全和准确。
热力管道水压试验
热力管道水压试验1.水压试验条件(1)管道分段试压，工作压力为LOMPa,试验压力为工作压力的1.5倍，稳压10分钟，无降压,管道内压力降至工作压力，用1公斤重的小锤在焊缝周围对焊缝逐个进行敲打检查，在30分钟内无渗漏且无降压为合格。
(2)管道水压试验应在焊接质量的外观检查，无损探伤检验均已合格及固定墩的磴强度达到设计强度后，经总监批准按照CJJ28-2004《城镇供热管网工程施工及验收》进行。
(3)管道试压前必须将试压段管道两侧至管顶以上50Omm的土方回填并分层夯实，接头的局部范围暂不回填，将水压试验合格后再回填其余部分。
(4)本工程的设计压力为1.2MPa,试验压力为1.5Mpa o(5)试压前，试验管段所有敞口应堵严，不得有渗漏现象。
(6)试压前应对试验用的所有管件、阀门，仪表进行检验,合格后方可试压。
(7底压前,管道两端及支线处封盲板堵,盲板堵厚度为Iomm。
盲板堵附近不得站人，不得采用闸阀座堵板。
(8)试压段注满水后，应充分排气后再进行试压。
(9)试压段管道两端头必须加临时固定支墩。
2、水压试验程序：(1)管道升压时管道的气体应排除，升压过程中，当发现弹簧压力计表针摆动不稳，且升压较慢时，应重新排气后再升压。
(2)应分级升压，每升一级应检查后背、支墩、管身及接口，当无异常现象时，再继续升压。
(3)水压试验过程中，后背顶撑，管道两端严禁站人。
(4)水压试验时，严禁对管身，接口进行敲打或修补缺陷，遇有缺陷时，应做出标记，卸压后修补。
(5)水压升至试验压力后，稳压10分钟无降压,然后降至工作压力30min作外观检查,以不渗漏、无压降为合格。
(6)试压完毕，应及时拆除所有临时盲板堵，核对记录，并填写《管道系统试验记录》。
暖气管道压力标准
暖气管道压力标准暖气管道压力标准是指在暖气系统中，管道内部所承受的压力范围。
合理的管道压力标准不仅可以保证暖气系统的正常运行，还可以确保系统的安全性和稳定性。
因此，了解暖气管道压力标准对于暖气系统的设计、安装和维护都至关重要。
首先，暖气管道压力标准的确定需要考虑到系统的设计工作压力和试验工作压力。
设计工作压力是指在正常运行情况下，暖气管道所承受的最大压力，而试验工作压力是指在系统安装完成后进行的压力测试所承受的压力。
这两个压力值的确定需要根据具体的暖气系统设计参数、管道材质和使用环境等因素来确定，一般情况下应符合相关国家或行业标准。
其次，暖气管道压力标准的设定还需考虑到系统的安全性和稳定性。
管道的工作压力过高会导致管道材质的老化和脆化，增加了管道破裂的风险；而工作压力过低则会影响暖气系统的供暖效果，甚至导致系统无法正常运行。
因此，在确定暖气管道压力标准时，需要充分考虑到系统的安全性和稳定性，以确保系统的正常运行和使用寿命。
另外，暖气管道压力标准的设定还需考虑到管道的材质和连接方式。
不同材质的管道在承受压力时会有不同的性能表现，因此在确定管道压力标准时需要考虑到管道材质的强度、耐压性能以及连接方式的可靠性等因素，以确保管道在承受压力时不会发生破裂或漏水等安全隐患。
最后，暖气管道压力标准的设定还需要考虑到系统的维护和管理。
合理的管道压力标准可以减少系统的能耗，延长设备的使用寿命，降低维护成本，提高系统的可靠性和稳定性。
因此，在确定暖气管道压力标准时，需要充分考虑到系统的维护和管理需求，以确保系统的长期稳定运行。
综上所述，暖气管道压力标准的确定需要考虑到系统的设计工作压力和试验工作压力、系统的安全性和稳定性、管道的材质和连接方式以及系统的维护和管理等因素。
合理的管道压力标准可以确保暖气系统的正常运行和安全性，提高系统的可靠性和稳定性，降低系统的能耗和维护成本，延长设备的使用寿命。
因此，在设计、安装和维护暖气系统时，需要充分考虑到暖气管道压力标准的重要性，以确保系统的长期稳定运行和使用效果。
规范的给水管道水压试验方法
规范的给水管道水压试验方法
规范的给水管道水压试验方法通常包括以下几个步骤：
1. 确定试验压力：根据国家或地方标准、设计规范等要求，确定给水管道水压试验的压力等级。
一般来说，常用的试验压力为1.5倍管道的设计压力。
2. 准备试验工具和材料：包括试验水泵、使排水法等。
3. 准备试验管道：清洗管道，保证管道内部无杂物，检查管道连接是否完好。
4. 进行水压试验：将试验水泵与试验管道连接，逐渐增加水泵的流量和压力，将试验压力逐渐加至指定压力值，并保持一定时间（一般为30分钟）。
5. 观察管道泄漏：在试验过程中，观察管道是否有漏水现象，尤其是管道接头、弯头等部位。
6. 去除试验水：试验结束后，将试验水从管道中排出，以防止对环境造成污染。
7. 记录试验结果：记录试验的压力、时间、管道泄漏情况等信息，并填写试验报告。
需要注意的是，在进行水压试验时，应确保试验过程安全可靠，避免超压造成管道破裂等危险情况。
同时，还应遵守相关安全操作规程，配合使用防护装备，以确保操作人员的人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供热管道水压试验标准
供暖管道打压测试标准是什么
1、测试的压力不可小于0.8兆帕，假如管道的压力低于这个标准的话，那测试的压力应选0.8兆帕，且不可用气压来替换成水压进行测试。
对管道进行充水后要逐个检查裸露的连接点，看看有没有渗漏。
2、暖气片供暖管道测试的长度不可高于一千米，若是中间有附件管的话，长度不可高于五百米。
此外加压的精度不能小于1.5级，量程范围是测试压力的1.3-1.5倍，且表盘不能低于一百五十毫米。
暖气片供暖管道打压有哪些注意事项
测试需要在管道装好的二十四小时以后进行，这样才能保证测试准确，也能提高安全性。
测试的时候不可用质量差的水表，因为打压的速度非常快，质量差的水表容易出现爆破的问题。
此外，管道内部不可有空气，不然会影响测试结果。
暖气片供暖管道为什么要打压试验
这样可以检查管道之间的连接够不够牢固，若是没接好的话容易发生渗漏问题，会给家庭生活带来很多的麻烦。
测试的时候要检查各个接头以及堵头，都不能有渗漏问题，假如试压器在设定好的时间中表针没有降低，或者降低的幅度低于零点一的话，那说明管理没问题。
