单片机步进电机控制程序代码
单片机步进电机控制程序代码
引言：
步进电机是一种常见的电机类型，它具有准确的位置控制和高速运动的特点，在许多应用中被广泛使用。
为了实现步进电机的精确控制，我们需要编写相应的单片机控制程序代码。
本文将介绍一种常见的单片机步进电机控制程序代码，并详细解析其实现原理和使用方法。
一、控制原理：
步进电机通过控制电流的方向和大小来控制转子的运动，常见的步进电机控制方式有两相和四相控制。
本文将以四相控制为例进行介绍。
四相控制是指通过控制四个线圈的电流状态来控制步进电机的运动。
具体控制方式有全步进和半步进两种。
全步进模式下，每一步都是四个线圈中的两个同时激活；半步进模式下，每一步都是四个线圈中的一个或两个同时激活。
在本文中，我们将介绍半步进模式的控制程序代码。
二、程序代码：
下面是一段常见的单片机步进电机控制程序代码：
```c
#include <reg51.h>
sbit A1 = P1^0;
sbit A2 = P1^1;
sbit B1 = P1^2;
sbit B2 = P1^3;
void delay(unsigned int t)
{
unsigned int i, j;
for (i = 0; i < t; i++)
for (j = 0; j < 120; j++);
}
void main()
{
unsigned int i;
unsigned char step[8] = {0x01, 0x03, 0x02, 0x06, 0x04, 0x0C, 0x08, 0x09};
while (1)
{
for (i = 0; i < 8; i++)
{
P1 = step[i];
delay(1000);
}
}
}
```
三、代码解析：
1. 引用头文件reg51.h，该头文件定义了单片机51的寄存器等相关信息。
2. 定义了四个IO口A1、A2、B1、B2，分别对应步进电机的四个线圈。
3. 定义了一个延时函数delay，用于控制电机转动的速度。
4. 在主函数main中，定义了一个8位数组step，存储了每个步进位置对应的线圈状态。
5. 进入无限循环，循环中依次输出step数组中的每个元素，即控制电机转动到相应位置。
6. 每次输出后延时一段时间，控制电机的转速。
四、使用方法：
1. 将步进电机的四个线圈分别连接到单片机的四个IO口A1、A2、B1、B2。
2. 将单片机烧录该控制程序代码到单片机中。
3. 运行单片机，步进电机将按照程序中定义的步进顺序进行转动。
五、总结：
本文介绍了一种常见的单片机步进电机控制程序代码，通过控制四个线圈的电流状态实现步进电机的精确控制。
通过编写相应的程序代码，我们可以实现步进电机的准确定位和高速运动，满足不同应用场景的需求。
希望本文对大家理解单片机步进电机控制原理和使用方法有所帮助。
基于stm32控制的步进电机程序代码
基于stm32控制的步进电机程序代码一、前言步进电机是一种常见的电机类型，其控制方式也有很多种。
在本文中，我们将介绍如何使用STM32控制步进电机。
二、硬件准备在开始编写程序之前，我们需要准备以下硬件：1. STM32单片机开发板2. 步进电机驱动板3. 步进电机4. 电源三、步进电机驱动原理步进电机驱动原理是通过不同的脉冲信号来控制步进电机转动。
其中，每个脉冲信号代表着一个步进角度，而不同的脉冲序列则可以实现不同的转速和方向。
四、STM32控制步进电机程序代码以下是基于STM32控制步进电机的程序代码：```c#include "stm32f10x.h"#define CLK_PORT GPIOA#define CLK_PIN GPIO_Pin_0#define DIR_PORT GPIOA#define DIR_PIN GPIO_Pin_1void delay_us(uint16_t us){uint16_t i;while(us--){i = 10;while(i--);}void step(uint8_t dir){if(dir == 0)GPIO_ResetBits(DIR_PORT, DIR_PIN);elseGPIO_SetBits(DIR_PORT, DIR_PIN);for(int i=0; i<200; i++){GPIO_SetBits(CLK_PORT, CLK_PIN);delay_us(2);GPIO_ResetBits(CLK_PORT, CLK_PIN);delay_us(2);}}int main(void){GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Pin = CLK_PIN;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(CLK_PORT, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = DIR_PIN;GPIO_Init(DIR_PORT, &GPIO_InitStructure);while(1){step(0);delay_us(1000);step(1);delay_us(1000);}}```五、代码解析1. 定义了CLK_PORT和CLK_PIN，用于控制步进电机的脉冲信号。

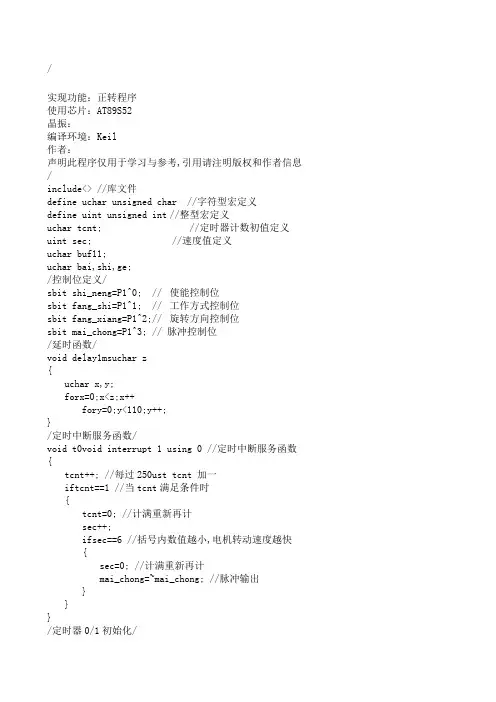

单片机驱动步进电机程序代码
