喷涂流水线
全自动喷漆流水线生产工艺
全自动喷漆流水线生产工艺全自动喷漆流水线生产工艺是利用现代科技手段，实现对产品进行高效、快速、高质量的喷漆工艺。
下面将详细介绍全自动喷漆流水线生产工艺的步骤和流程。
第一步：准备工作在开始全自动喷漆流水线生产工艺之前，需要按照产品的要求，准备好需要喷漆的产品、喷漆设备以及喷漆材料。
喷漆设备包括自动输送设备、喷漆机、喷漆室、喷漆架等。
喷漆材料包括底漆、面漆、添加剂等。
第二步：产品上线产品通过自动输送设备进入喷漆流水线，确定输送设备的速度和产品的进入间隔，以保证生产效率和质量。
第三步：底漆喷涂产品进入喷漆室后，首先进行底漆的喷涂。
底漆喷涂可以采用喷枪进行，也可以使用自动喷漆机进行。
喷涂时要注意底漆的厚薄均匀，要保证底漆的粘附性和防腐性能。
喷涂完成后，产品需要在喷漆室内经过一段时间的干燥。
第四步：面漆喷涂在底漆干燥后，产品会进入面漆喷涂环节。
面漆的喷涂方式和底漆相似，也可以选择使用喷枪或自动喷漆机进行喷涂。
面漆喷涂时要注意颜色的均匀性和光泽度。
喷涂完成后，产品需要再次在喷漆室内干燥一段时间。
第五步：烤漆在面漆干燥后，产品会进入烤漆环节。
烤漆是利用烤漆室对产品进行加热，以促使漆膜的干燥和固化。
烤漆温度和时间需要根据产品和喷漆材料的要求进行调整。
第六步：质检和包装经过烤漆后的产品会进入质检环节。
质检主要包括检查漆膜的质量、颜色的一致性以及产品的表面质量等。
合格的产品会进入包装环节，不合格的产品需要进行修复或返工。
以上即是全自动喷漆流水线生产工艺的步骤和流程。
全自动喷漆流水线能够实现对产品的高效、快速、高质量的喷漆工艺，提高了生产效率和产品的质量水平，降低了人工成本和漆料的浪费。
全自动喷漆流水线生产工艺从准备工作到质检和包装都需要精心操作和管理，以确保产品的质量和生产效率。
喷塑流水线操作规程
喷塑流水线操作规程喷塑流水线操作规程1. 基本要求1.1 操作人员必须经过培训并熟悉喷塑流水线的操作流程和相关安全规定。
1.2 操作人员必须穿戴好个人防护设备，包括手套、安全帽、防护眼镜和防尘口罩。
1.3 操作人员必须严格按照操作规程进行操作，不得违反操作纪律和安全规定。
2. 准备工作2.1 检查喷塑流水线设备是否正常运转，包括输送带、喷涂设备、烤箱等设备。
2.2 清理和维护喷塑设备，确保设备无堵塞和故障。
2.3 准备好喷涂原料，确保质量和数量符合要求。
2.4 检查喷涂原料的存储情况，确保符合安全规范。
3. 工作流程3.1 将待喷塑的工件放置在输送带上，确保工件位置正确和稳定。
3.2 启动输送带和喷涂设备，按照工艺要求进行喷涂操作。
3.3 注意喷涂的均匀性和覆盖率，避免出现漏刷或堆积的情况。
3.4 喷涂完成后，将工件放置在烤箱中进行固化处理。
3.5 烤箱温度根据工艺要求进行调整，确保工件质量得到保证。
3.6 完成烤箱固化后，取出工件进行质量检查和包装。
4. 安全注意事项4.1 操作人员必须严格遵守操作规程和安全操作规定，切勿违反规定进行操作。
4.2 喷塑设备和喷涂原料必须妥善保管，避免引发事故。
4.3 操作过程中应注意防止喷涂原料溅入眼睛、口鼻等部位，如有不慎溅入，应及时用清水冲洗。
4.4 操作人员应随时保持清醒状态，切勿在操作时饮酒、吸烟或进行其他分散注意力的行为。
4.5 发现设备故障或安全隐患时，应及时上报并停止操作，等待维修或处理。
4.6 操作人员应定期进行身体健康检查，切勿出现身体不适的情况下进行操作。
5. 故障处理5.1 当喷涂设备出现堵塞或故障时，操作人员应立即停止操作，并按照设备维护规程进行处理。
5.2 操作人员在解决故障时必须穿戴好个人防护设备，确保个人安全。
5.3 操作人员应将故障情况详细记录并上报，以及时解决类似问题的发生。
总结：喷塑流水线操作规程是保证生产安全和生产质量的重要依据，操作人员必须熟悉并严格遵守规程，把握好各个环节的要求，确保喷塑产品达到预期效果。
喷涂流水线保养事项
喷涂流水线保养事项
一、喷粉线每日保养需知
1.清洁喷粉房附近地面
2.每日开机时间段开启自动加油机为悬挂线输送链条自动加油，并检查油位是
否正常
3.每日开机时要注意所有的电机，风机，燃烧机有无异常声音。
4.每日开机时要注意检查热风油杯内油位是否正常
5.每次开机前要将前次掉落于前处理槽与烘炉内的工件或吊具清理出来。
二、喷粉线每周保养需知
1.检查燃烧机是否正常工作；
2.按风机使用要求为轴承座加油一次；
3.检查喷粉房回收是否正常。
三、喷粉线每月保养需知
1.清洁所有设备表面。
2.检查所有电机的皮带松紧是否合适
3.检查所的轴承座（加润滑脂）、电机、风机、减速机、（新机使用一个月后要
更换一次润滑油，以的每半年更换一次润滑油），并进行常规性保养（检查所有的连接螺栓有无松动，有无异常振动，有无漏水或油）
4.悬挂线链知保养，加油及清理
5.炉内卫生清洁，场地整理等。

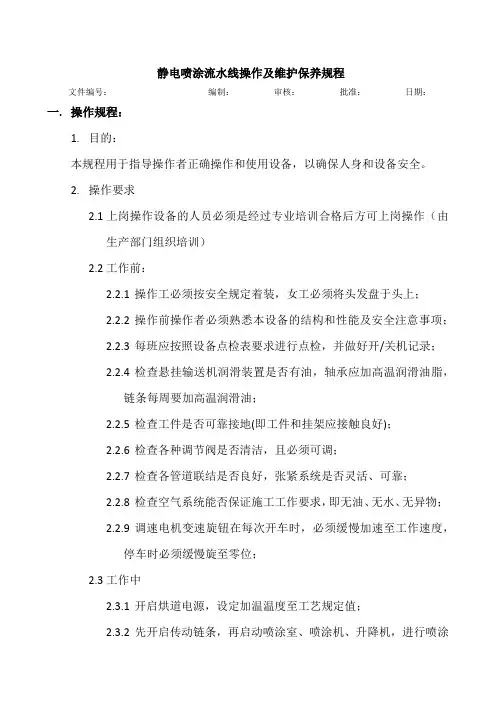

静电喷涂流水线操作及维护保养规程
静电喷涂流水线操作及维护保养规程文件编号：编制：审核：批准：日期：一.操作规程：1.目的：本规程用于指导操作者正确操作和使用设备，以确保人身和设备安全。
2.操作要求2.1上岗操作设备的人员必须是经过专业培训合格后方可上岗操作（由生产部门组织培训）2.2工作前：2.2.1操作工必须按安全规定着装，女工必须将头发盘于头上；2.2.2操作前操作者必须熟悉本设备的结构和性能及安全注意事项；2.2.3每班应按照设备点检表要求进行点检，并做好开/关机记录；2.2.4检查悬挂输送机润滑装置是否有油，轴承应加高温润滑油脂，链条每周要加高温润滑油；2.2.5检查工件是否可靠接地(即工件和挂架应接触良好)；2.2.6检查各种调节阀是否清洁，且必须可调；2.2.7检查各管道联结是否良好，张紧系统是否灵活、可靠；2.2.8检查空气系统能否保证施工工作要求，即无油、无水、无异物；2.2.9调速电机变速旋钮在每次开车时，必须缓慢加速至工作速度，停车时必须缓慢旋至零位；2.3工作中2.3.1开启烘道电源，设定加温温度至工艺规定值；2.3.2先开启传动链条，再启动喷涂室、喷涂机、升降机，进行喷涂作业；2.3.3喷枪在整个施工或间隙中，必须采用专用挂钩挂放，严禁随处搁放；2.3.4要经常观察喷涂流水线各段的运行情况及控制室表仪所指示的温度、电流、电压等数值是否正常，发现问题及时处理调整；2.3.5在正常生产过程中若发现烘道内打火，工件脱落等异常情况时，应立即关断电源，待故障排除后再投入工作；2.3.6保持工作场地清洁干净，添加粉料及移倒粉料时应避免粉料大量飞扬或撒在设备上和工作场地上，生产过程中若发生粉沫泄漏，应停机检查、堵漏；2.3.7工作中设备如出现故障，应及时通知维修人员进行维修，并做好相应的记录（包括维修时间、维修内容、更换零配件型号及规格）。
2.4工作后2.4.1喷涂作业停止后，再关闭喷涂机，在先后关闭集中喷室、空气净化系统、烘道，待工件到达取件工位时关闭传动链条；2.4.2工作完毕后，切断电源，待设备各转动部位不在动作时方可作设备保养和“7S”工作；2.4.3在关机时，还应准确填写关机时间、交接班记录和设备运行情况记录。

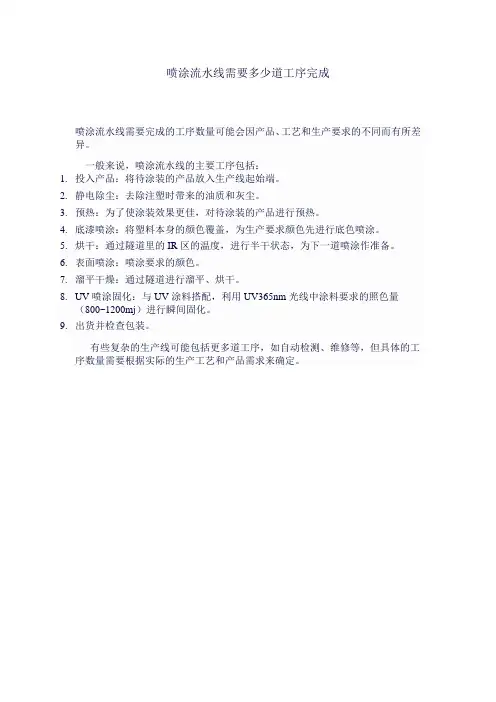

喷涂流水线需要多少道工序完成
喷涂流水线需要多少道工序完成
喷涂流水线需要完成的工序数量可能会因产品、工艺和生产要求的不同而有所差异。
一般来说，喷涂流水线的主要工序包括：
1.投入产品：将待涂装的产品放入生产线起始端。
2.静电除尘：去除注塑时带来的油质和灰尘。
3.预热：为了使涂装效果更佳，对待涂装的产品进行预热。
4.底漆喷涂：将塑料本身的颜色覆盖，为生产要求颜色先进行底色喷涂。
5.烘干：通过隧道里的IR区的温度，进行半干状态，为下一道喷涂作准备。
6.表面喷涂：喷涂要求的颜色。
7.溜平干燥：通过隧道进行溜平、烘干。
8.UV喷涂固化：与UV涂料搭配，利用UV365nm光线中涂料要求的照色量
（800~1200mj）进行瞬间固化。
9.出货并检查包装。
有些复杂的生产线可能包括更多道工序，如自动检测、维修等，但具体的工序数量需要根据实际的生产工艺和产品需求来确定。
喷塑流水线操作规程
喷塑流水线操作规程
《喷塑流水线操作规程》
喷塑流水线是一种常见的生产设备，用于对产品进行喷涂处理。
为了确保操作安全和产品质量，必须严格遵守喷塑流水线操作规程。
下面是喷塑流水线操作规程的一些重要内容。
1. 操作前的准备
在进行喷塑流水线操作之前，必须进行必要的准备工作。
包括检查设备是否运转正常，喷涂涂料是否充足，操作人员是否具备相应的技能和培训。
2. 穿戴防护装备
在操作喷塑流水线时，操作人员必须穿戴好防护装备，包括防护眼镜、口罩、手套等。
这样可以有效地防止喷涂液体对人体造成伤害。
3. 操作规范
操作人员必须按照操作规程的要求进行操作，不得擅自更改设备工作参数或操作流程。
操作时要保持集中注意力，严禁操作人员在疲惫、酒后或药物影响下进行操作。
4. 关机操作
每次结束喷塑作业后，操作人员必须将喷塑设备进行适当的清洗和保养，并确保设备处于安全状态。
对于长时间不使用的喷塑流水线，必须做好防尘、防腐蚀的工作。
5. 废料处理
对于产生的废料，必须按照规定进行分类、储存和处理。
严禁将废料乱丢乱倒或倾倒到环境中，防止对环境造成污染。
喷塑流水线操作规程的严格执行可以确保操作的安全和产品的质量，降低操作风险，提高生产效率。
因此，所有操作人员都必须严格遵守操作规程，做好相关的安全防护和设备维护工作。
喷塑流水线操作方法
喷塑流水线操作方法
操作喷塑流水线需要按照以下步骤进行：
1. 准备工作：确保工作区域整洁有序，工作台上需要准备好所需的材料、工具和设备。
2. 检查设备：确保喷塑设备的电源接通，气源正常运行，检查涂料桶和喷枪，确保无损坏或堵塞。
3. 调整喷枪：将喷枪调整到适当的喷嘴大小，根据需要调整喷枪的喷涂角度和喷涂压力。
4. 准备涂料：将适当的涂料倒入喷涂桶中，根据需要加入适量的稀释剂和颜色剂。
5. 准备工件：将要喷涂的工件放置在流水线上，并确保工件表面干燥、清洁和光滑。
6. 喷涂工艺：将喷涂喷枪对准工件，按下喷枪扳机，均匀地移动喷枪，保持一定的喷涂距离和速度。
7. 喷涂后处理：喷涂完成后，将工件从流水线上取下，并放置在通风处晾干，
确保喷涂涂料完全干燥。
8. 清洁工作：清洁喷枪和喷涂设备，清理工作台和工作区域，将涂料桶和材料储存好，确保设备和工作区域干净整洁。
以上是喷塑流水线的基本操作方法，具体操作可以根据实际情况进行调整和改进。
此外，为了确保操作安全，操作人员应该熟悉和遵守相关的安全操作规程和指导。
喷漆流水线安全操作规程
喷漆流水线安全操作规程
1．喷漆工必须经过培训，掌握喷漆技术性能，熟悉操作规程并取得操作许可方可独立操作。
2．车间上班时应正确穿戴劳保用品。
3．喷漆应专人操作严禁其他人员操作。
4．正确使用喷漆流水线控制装置，不得任意拆动。
5．确认线路上无阻碍流水线畅通的物件。
6．检查电源线接地是否牢固可靠，按下总电源开关，接通电源。
7．调整温度旋钮到所喷漆料的温度要求。
8．打开吸尘水罩按钮。
9．打开气泵按钮，使之充气。
10．悬挂物体不得超过通道的宽度及高度。
11．调整转速旋钮，使之符合喷漆速度，但需保证喷漆物件在烘干箱内20～30分钟为宜。
12．流水线各加油点要定期加油，每月2～3次，经常检查线路的紧固螺栓、螺母，如有松动现象要及时紧固，确保线路畅通，安全生产。
13．喷漆车间应保持通风设施良好，并配备一定数量的灭火器。
14．停止喷漆时，必须先调低流水线转速直至停止才能拉下总电源，严禁直接拉下总电源，以免电机及线路损坏。
15．工作结束后，及时将多余油漆退回油漆仓库。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涂装生产线设计方案目录
一、设计原则
二、生产线工艺流程
三、生产线设备的组成
一) 喷淋式前处理
二) 水份烘干通道
三) 喷涂设备的配置
四) 流平
五) 烘干室
六) 冷却
七）悬挂输送系统
一．设计原则
1.年加工能力：30万件
2.工件尺寸
重量：3-50kg
长：300-1700mm
外径：120mm
3.流平时间：10min
4.喷涂要求：
温度80度
时间：30min
5.冷却处理：
风机降温
二．工艺流程
1.上件
2.脱脂
3.水洗
4.干燥
5.缠布
6.喷涂
7.流平
8.烘干
9.冷却
10.下件
三．生产设备的组成
一）.喷淋前处理
1.工件入口：
2. 设备壳体
3.通风装置
4.悬链保护装置
5.喷淋系统
6.人员检修门
7.槽内加热装置8.槽内沉淀过滤装置9.回流装置10.槽外加热装置11.水箱
若定脱脂时间为5分钟
水洗时间为5分钟
则脱脂室长5×0.5=2.5m=2500mm
水洗室长5×0.5=2.5m=2500mm
下图为网上喷淋公司提供的一般数据
取b=400 h=1700
则W=400+300+(120+30)×2=1300mm
H=2900mm
入口、出口长都为1000mm
则L=1000+2500+2500+1000=7000mm
下表为喷淋支管的尺寸规格表
喷淋支管选DN32
涂料喷嘴口径与涂料喷出量关系喷嘴型号选193-Z43
喷淋系统风机选择
由计算得通风量为3042m3/h
可取电机4-79 No 4A
加热装置的选择
内置式波纹管换热器
原因:占用空间小、
不易生成结渣
直接与槽液接触换热效果好
计算得热损耗量为207073.1k cal/h 选30万大卡燃烧机
加热器换热面积为4平方米
内置自动温控仪和温度显示系统各一套
槽体设计
材料选择
槽体需具备耐腐蚀性,同时需具备一定的刚度和强度, 槽体材料选SUS304 尺寸大小
因为循环泵选立式液下泵,安在槽体上边,需预留出800mm的空间
W=1300+800-100=2000mm 定H=1000mm
脱脂槽尺寸设计为2500×2000×1000mm
水洗槽尺寸设计为2500×2000×1000mm
液槽过滤网：不锈钢过滤网
保温层：内外板之间填有50mm厚的岩棉保
喷淋前处理需淌水板分段，减少相邻的不同工艺段之间串液。
排风管道采用插接形式
二）水分烘干通道
烘干通道内径尺寸
若定干燥时间为15min
则链条总领过长度0.5×15=7.5m=7500mm 通道定L=2000mm
W=1500mm H=5000mm
风机的选择
设每分钟换气4次，
则流量为5×1.5×2.5×4×60=2250立方米/小时
4-72离心风机参数
则选风机型号为4-72-2.8A
流量为1131-2856立方米/小时W=1.5KW
可自然风干或加热风干
若加热风干
则与烘干室类似
三）、喷涂装置的配置
喷涂室设置为人工喷漆
喷漆室内径尺寸设置
L4000×W3000×H2500
漆雾过滤系统尺寸：挡水板1.0mm 管路Q235 1.0mm 溢流槽1.0mm 水帘板 1.5m 涡流板 1.0m 管道，阀门p v r
喷漆室室体采用型钢骨架和Q235板制作，主面镶有玻璃窗，上部装有荧光灯（灯箱），照度为400LUX，内外壁彩钢板。
排风系统配置离心风机（1台/套）
计算风的流量为9360m3/h
则选型号；4-72- 4.5A
流量：10580m3/h
全压：2554Pa
功率: 7.5KW;
风速：0.5 m3/h
水循环系统配置管道泵（1台/套）
型号：排污泵
流量：20.6m3/h
扬程：12m
功率：1.5Kw
四)、流平
流平采用自然风干,不采用加热装置
流平时间t=10min
工件移动速度v=0.5m/s
则流平长度L=10×0.5=5m
五）、烘干室
烘干室结构图
1.进气口
2.风机
3.热交换系统
4.过滤系统
5.废气排气口
6.干燥系统装置
7.废气处理系统
8.风门
烘干室尺寸设置
L7500×W4000×H2500
风机选择总流量算得15260.4m3/h
风机型号选LA-4 1/2 风机最大风量17850m3/h 风机功率为7.5KW 长期工作温度为150度总热损耗量Q=232120.3kcal/h 选30万大卡燃烧机
内置自动温控仪和温度显示系统各一套
内外壁彩钢板
顶部过滤材料：CC-600G型高效过滤棉，主要技术指标为：
原始阻力 25Pa
最终阻力 450Pa
平均捕捉率 98%
容尘量 430g/m2
厚度 20mm
废气处理系统：采用干式处理。
即采用活性炭吸附过滤装置和玻璃纤维过滤毡进行废气处理，从而保证废气排放符合国家GB16297－1996标准。
活性炭吸附法是利用活性炭作为吸附剂，把气体中的有害物质成分在活性炭庞大的固相表面进行吸附浓缩，从而达到净化废气目的的方法。
它拥有处理效率高，投资较小等优点。
本方案采用漆雾过滤材料过滤废气中的漆雾，废气中仅剩有机溶剂需处理，因此本设备采用M型活性炭吸附法。
六）冷却
自然冷却
冷却时间5min L=5×0.5=2.5m
七）、悬挂输送系统
选用QXG-300A型轻型封闭悬挂链，包括轨道、链条、旋转机构、一次吊具，驱动装置、张紧装置、电控系统，为保证整条线运行自如，在喷漆室内及上下工件处设有急停开关便于操作，单点吊挂120Kg，180度自动旋转，从而保证工件在喷漆时每个部位都能喷到。
从而满足生产需要。
驱动装置的牵引力根据全线所挂工件重量计算，设计时根据悬挂输送机说明书选配不同驱动力的电机便行，张紧装置同样根据全线重量确定配重块的多少。
1、设备参数： 1) 名称：悬挂输送机； 2) 型号：QXQ-300A； 3) 总长：约70m；
4) 单点吊重：输送机最大吊重120Kg，本工件最大50Kg，悬挂链上采用单个节点对工件进行吊装。
2、工件输送方式：连续式输送，链速0.5m/min 变频调速吊挂间距为300mm。
；
3、结构设计：
1) 全线弯轨上拱下挠夹角为30°。
2) 弯轨选用耐磨16Mn材质。
3) 在悬链的适当位置安装检查轨。
4) 选择合适距离安装轨道支撑架，可采用立柱支撑和悬吊支承方式。
5) 调试后的悬链在全线满负荷情况下，运行平稳、安全可靠。
6) 驱动装置设置过载保护机构，当驱动超过设定值时限力机构动作，切断电源，输送机停止运行。
