磨床砂轮修整工艺
外圆磨床砂轮修整技巧
外圆磨床砂轮修整技巧
第一，清理砂轮表面。
维护砂轮表面的洁净状态是磨削加工的基础。
在磨削加工前，应先用铁丝刷或尘埃吸尘器将砂轮表面的灰尘、杂物清除
干净。
第二，选择合适的修整工具。
砂轮修整工具通常是一些磨具、金刚石
轮等。
在进行砂轮修整时，应根据砂轮的材质和属性，选择相应的修整工具。
对于硬度较高的砂轮，可以采用金刚石修整工具，而对于较软的砂轮，则适合使用磨具来修整。
第三，进行修整操作。
在修整砂轮时，应注意以下几点：
1.砂轮倾斜角度：在对砂轮进行修整时，要注意倾斜角度，保持砂轮
的平行度，否则砂轮会出现过早磨损或者磨削不平整等现象。
2.修整深度：修整砂轮时应保持合适的修整深度，深度过浅会影响砂
轮使用寿命，深度过深则容易损坏砂轮的结构。
3.修整时间：修整时应保持适当的节奏和时间，不要进行过度修整或
过短的修整时间。
第四，定期检查。
在使用外圆磨床砂轮过程中，应定期进行检查，尤
其是对于长时间使用的砂轮，应经常进行检验，以确保其性能。
总结来说，外圆磨床砂轮在使用过程中，按照一定的规范和技巧进行
修整，才能发挥出最佳的加工效果。
因此，在进行修整操作时，需要考虑
到砂轮的材质、属性、使用情况等因素，并选用合适的修整工具，注意修
整角度和深度，定期检查砂轮的使用情况，进行必要的维护，以保障加工
效率和加工精度。

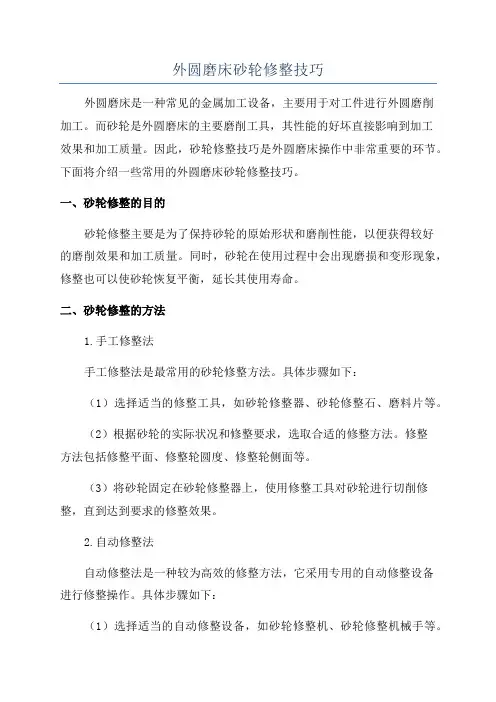

外圆磨床砂轮修整技巧
外圆磨床砂轮修整技巧外圆磨床是一种常见的金属加工设备，主要用于对工件进行外圆磨削加工。
而砂轮是外圆磨床的主要磨削工具，其性能的好坏直接影响到加工效果和加工质量。
因此，砂轮修整技巧是外圆磨床操作中非常重要的环节。
下面将介绍一些常用的外圆磨床砂轮修整技巧。
一、砂轮修整的目的砂轮修整主要是为了保持砂轮的原始形状和磨削性能，以便获得较好的磨削效果和加工质量。
同时，砂轮在使用过程中会出现磨损和变形现象，修整也可以使砂轮恢复平衡，延长其使用寿命。
二、砂轮修整的方法1.手工修整法手工修整法是最常用的砂轮修整方法。
具体步骤如下：（1）选择适当的修整工具，如砂轮修整器、砂轮修整石、磨料片等。
（2）根据砂轮的实际状况和修整要求，选取合适的修整方法。
修整方法包括修整平面、修整轮圆度、修整轮侧面等。
（3）将砂轮固定在砂轮修整器上，使用修整工具对砂轮进行切削修整，直到达到要求的修整效果。
2.自动修整法自动修整法是一种较为高效的修整方法，它采用专用的自动修整设备进行修整操作。
具体步骤如下：（1）选择适当的自动修整设备，如砂轮修整机、砂轮修整机械手等。
（2）将砂轮固定在自动修整设备上，设定修整参数，如修整深度、修整速度等。
（3）通过自动修整设备进行修整操作，直到达到要求的修整效果。
三、砂轮修整的注意事项1.修整前要进行砂轮的清理工作，以防止磨屑和污物的影响。
2.修整时要保持修整刀具的锋利，以获得更好的修整效果。
3.修整时要注意砂轮的修整路径和修整方式，以避免修整不均匀导致的形状偏差。
4.修整后要进行砂轮的静平衡测试，以确保砂轮的平衡性。
5.砂轮修整过程中要遵循相关的操作规程和安全操作要求，确保人身安全和设备完好。
总之，外圆磨床砂轮修整技巧是外圆磨床操作中非常重要的环节，它直接影响到砂轮的磨削性能和加工质量。
通过正确选用修整工具和方法，并注意修整过程中的一些关键问题，可以有效地保持砂轮的原始形状和磨削性能，延长其使用寿命，提高工件的加工精度和表面质量。
无心磨床砂轮主轴及轴瓦的修理工艺
无心磨床砂轮主轴及轴瓦的修理工艺
中航 工 业 陕西 飞 机 工 业 集 团有 限公 司机 械 动 力公 司 （汉 中 ７２３２１５） 卫 林 叶 丁 少 文
无心磨 床 Ｍ１０８０在 日常 操 作 中经 常会 出现 砂 轮 主轴及 轴 瓦 的磨 损 ，导致 主轴 精 度下 降 ，直 接 影 响 到工件 磨 削 的 质 量 和 精 度 。而 修 理 后 主 轴 的 精 度 、 轴瓦 刮研质 量 以及 间隙 的 调 整 好 坏 ，也 会 影 响 到 Ｔ 件磨 削的质 量和精 度 ，我们 必须予 以重 视 。
本 刊 编 辑 部
８８ 耋
参磊 籼工
—
Ｌｌ
——
，ｌ
１５２ 一
图２ 轴瓦 （前后各 ５片）
１．１５钢 ２．铅 青 铜 ３０
将轴 瓦 刮 好 后 ，把 主轴 与轴 瓦 予 以 清 洗 ，重 新 装配 ，装 配 方法 与精 刮 相 同 ，调 整 螺 钉 校 正 主 轴 与 轴 瓦 的问 隙至 ０．０１５—０．０２ｒａｍ。ＭＷ
测 量 栏 目现 向广 大读 者 朋 友 征稿 ，征 稿 内容 如 下 ： （１） 零 件 检 测 的 工 艺 方 法 。 （２） 在线检测 技 术、无接触 测量 技 术等先 进 的检 测 技 术在 金 属 加工 中 的 应 用 。 （３） 机 床 先 进 测 试 技 术 。 来 稿请 登 陆 ＷＷＷ．ｍｅｔａ１ｗｏｒｋｉｎｇ１９５０．ＣＯｎｌ投 稿 ！
外圆磨床砂轮修整技巧
外圆磨床砂轮修整技巧一、选择合适的修整砂轮修整砂轮的选择应根据所磨砂轮的材质、硬度、颗粒尺寸和粘结剂类型来决定。
常用的修整砂轮有刚玉修整砂轮、金刚石修整砂轮和CBN修整砂轮。
刚玉修整砂轮适用于修整金刚石和CIBN砂轮，金刚石修整砂轮适用于修整氧化铝砂轮，CBN修整砂轮适用于修整高速钢和硬质合金砂轮。
二、修整砂轮外形砂轮的外形修整对于砂轮的切削性能和精度有很大影响。
修整砂轮的外形应根据所磨工件的要求和磨削方式来确定。
常见的修整砂轮外形有圆筒形、倒角形和渐圆形。
圆筒形适用于对圆柱轴类零件进行磨削修整，倒角形适用于对圆角和倒角进行修整，渐圆形适用于对圆锥面进行修整。
三、修整砂轮尺寸选择修整砂轮的尺寸应根据所磨工件的尺寸和修整量来确定。
修整砂轮的直径和宽度一般应大于被修整砂轮的尺寸，并要考虑到砂轮的修整寿命和砂轮与工件的接触面积。
一般来说，修整砂轮直径为被修整砂轮直径的1.5倍到2倍，宽度为被修整砂轮宽度的1.2倍到1.5倍。
四、修整砂轮修整量控制修整砂轮的修整量应根据所磨砂轮的磨削性能和修整寿命来确定。
修整量过大会导致砂轮修整寿命过短，修整量过小会导致砂轮不能得到有效修整。
一般来说，修整量为砂轮直径的0.1倍到0.2倍效果比较好。
五、修整砂轮修整速度控制修整砂轮的修整速度应根据砂轮的硬度、粘结剂类型和修整砂轮尺寸来确定。
修整速度过快会导致砂轮修整成型不准确，修整速度过慢会导致砂轮修整寿命下降。
一般来说，修整速度为砂轮转速的0.3倍到0.5倍效果比较好。
六、修整砂轮压力控制修整砂轮的压力应根据所磨工件的材料和硬度来确定。
压力过大会导致修整砂轮磨损过快，压力过小会导致修整效果不佳。
一般来说，修整砂轮的压力为工件负荷的50%到70%效果比较好。
七、修整砂轮修整周期控制修整砂轮的修整周期应根据所磨砂轮的修整寿命和修整量来确定。
修整周期过短会导致生产效率低下，修整周期过长会导致砂轮无法得到有效修整。
一般来说，修整周期为砂轮修整寿命的2倍到3倍效果比较好。
无心磨床调试及维修资料[1]
![无心磨床调试及维修资料[1]](https://img.taocdn.com/s3/m/156f3034b90d6c85ec3ac681.png)
3：砂轮不平衡有震动造成工件圆度不良3：校正砂轮震动，见砂轮平衡资料
4：砂轮硬度过高与工件的材质不符4：更换与工件材质相匹配的砂轮（砂轮选择表）
5：前后导板调整的不够好造成工件进出有斜度5：调整前后导板与导轮表面平行。
6：砂轮没有修圆6：重新修整砂轮检查砂轮法兰固定螺丝有无松动。
2：磨削区域不正确，造成工件摆动2：正确调整磨削区域及导轮，砂轮与工件接触角度
3：中心高度过低3：适当增加中心高度或者更好的尺寸和外径
4：砂轮或导轮修整器磨损严重，修不平其表面4：通过铲花或磨削处理（看情况，建议专业人员）
5：磨削角度过于偏前或者尾部5：尽量让磨削角度在砂轮中部
6：砂轮或者导轮的仿形板磨损严重6：用精密平面磨床修复.平面度达到0.002mm 内最佳
成工件重心不均匀，磨削时产生跳动
13：调整送料方式，依送料方式选择磨削角度，增
加压料装置减低工件调整量，见铣扁工件磨削办法
14：工件直线度不好或者变形，造成抖动14：校直工件，减少磨削量，增加磨削次数
15：导轮主轴或者砂轮主轴间隙过大15：重新校正砂轮或者导轮主轴的间隙。
16：磨削液过脏有杂质，或不能冲洗干净砂轮气孔16：更换冷却液，冷却液要跟被加工件材质匹配
而震动
6；一般磨长的和外径较大的工件会有此问题。刀片
的平面度需要在0.02-0.04 内。否则工件中间有菱形
7：磨削量过大，造成产生震动7 减少磨削量，增加磨削次数
- 3 -
工件缺陷产生原因调试及维修办法
零
件
有
锥
度
1:前后导板过松造成导轮与砂轮夹角（R 角）过大1：重新调整前后刀片使其与导轮母线平行
砂轮的磨损与修整
04 砂轮磨损与修整的应用案 例
案例一：磨削加工中的砂轮磨损与修整
磨削加工是利用砂轮的高速旋转， 通过磨粒的切削、刻划和划擦作 用，对工件表面进行加工的一种
工艺方法。
在磨削加工过程中，砂轮会因为 磨粒的磨损而逐渐变钝，导致加 工效率降低和工件表面质量下降。
为了保持砂轮的锋利度和磨削效 率，需要定期对砂轮进行修整， 去除钝化磨粒，使新磨粒突出，
通过使用化学溶液对砂轮 表面进行腐蚀，以达到修 整的目的。
砂轮修整的工具与设备
01
02
03
04
金刚石笔
用于修整砂轮的外圆和内圆， 具有精度高、寿命长的特点。
磨床
用于修整砂轮的平面和斜面， 具有高精度和高效率的特点。
磨石
用于修整砂轮的表面，具有磨 削效率高、使用寿命长的特点
。
抛光轮
用于修整砂轮的表面，具有抛 光效果好、使用方便的特点。
砂轮的磨损与修整
contents
目录
• 砂轮磨损概述 • 砂轮磨损的检测与评估 • 砂轮修整技术 • 砂轮磨损与修整的应用案例 • 结论与展望
01 砂轮磨损概述
砂轮磨损的定义
01
砂轮磨损是指砂轮在使用过程中 ，由于与工件之间的摩擦和切削 作用，导致其表面逐渐损耗的现 象。
02
砂轮磨损通常表现为砂轮表面的 磨粒变钝、脱落或出现裂纹等。
恢复砂轮的切削能力。
案例二：抛光处理中的砂轮磨损与修整
抛光处理是利用抛光轮的高速旋转，通过磨粒的切削、刻划和划擦作用，对工件表 面进行光整加工的一种工艺方法。
在抛光处理过程中，砂轮会因为磨粒的磨损而逐渐变钝，导致工件表面质量下降。
为了保持砂轮的锋利度和抛光效率，需要定期对砂轮进行修整，去除钝化磨粒，使 新磨粒突出，恢复砂轮的切削能力。
平面磨床砂轮修整技巧-问题平面磨床砂轮怎样修刀？
平面磨床砂轮修整技巧-问题:平面磨床砂轮怎样修刀？在机床加工中，平面磨床，接下来中意磨床为您解说平面磨床砂轮修整技巧：问题:平面磨床砂轮怎样修刀？的问题。
1、问：平面磨床的砂轮怎么修？平面磨床修整有两种方式： 1、将石修整器放在工作台上，砂轮直线往复运动进行修整。
.2、砂轮轴上有石笔，前后移动石笔修整砂轮。
2、初学者磨床的砂轮应该如何修整！修整磨床砂轮的方法有两种。
一是使用磨床砂轮横向导轨上的专用修整砂轮装置对砂轮进行修整。
另一种是将砂轮修整笔架吸在电磁盘上，砂轮横向移动对砂轮进行修整。
进料量约为0、03~0、在粗修时，砂轮可以更快地移动。
砂轮整个圆周面在末端修整后，少量进给并慢速移动，完成砂轮。
完成砂轮的修整。
中意平面磨床产品具有高精度、高稳定性、高性价比等优良特点。
是社会现代化生产的加工母机生产制造企业。
3、平面磨床工作面修整的技巧？如果想让台面在水平和垂直方向上都达到一个公差，换一个密度大于60的普通砂轮【记得调整平衡】也不是不可能，用石修整砂轮，磁吸台面，【开启冷却水】再研磨台面。
整个台面抹平后，最后轻轻慢慢地移动刀，用小刀来回移动。
直到刀在整个台面上有少量火花，才进入。
用小刀就好了，这样就不会产生火花了。
怎么修砂轮才是最平的。
一般而言，如果床身长期不用或者工作量不重，一般不用刮磨，修的时间比较长，刮的好有很多人少，属于大修。
修好后，还是要这样修剪台面。
如果赛道真的很糟糕，那也没关系。
如果你专门磨一个产品，设置垂直限制[水平轨道一般与它关系不大。
]，然后修剪飞机，也可以暂时使用。
最后祝你成功！4、磨床砂轮如何修整，使砂轮平整？水平进刀多少次？用固定在砂轮架上的修整笔，或吸在圆盘上的修整笔修整砂轮。
粗修时，每次进给为0、精修时，每次进给为0、粗修时，砂轮可以更快地移动，可以提高效率。
精修时，砂轮移动较慢，修整后的圆周面应较光滑。
粗修时，精修直至修整砂轮的整个圆周。
修整是否到位，可以观察砂轮圆周和砂轮侧面的棱角。
修圆弧砂轮方法
修圆弧砂轮方法
圆弧砂轮修整的方法包括以下步骤：
1. 将圆弧砂轮修整器安装在磨床的工作台上，并调整升降机构，使修整笔的高度与砂轮的中心轴线同高。
2. 当需要修整的砂轮界面形状外为圆弧时，转动手柄，使两个锥齿轮啮合，通过两个锥齿轮将转动传递给修整笔，使修整笔绕锥齿轮的中心轴线来回摆动。
3. 根据加工要求的不同，可以调整修整笔右端的滚花转轮来实现对砂轮内外圆弧的修整。
当修整内圆弧砂轮时，使修整笔尖左移，使笔尖超出齿轮轴线一部分；修整砂轮为外圆弧时，使修整笔绕着齿轮的中心轴线右移，使笔尖向右超出轴线一部分。
砂轮修整圆弧的半径取决于笔尖与该转动轴线的相对移动距离。
此外，修整凹圆弧砂轮时，可以先在转盘的中心锥孔内插入一根上端直径为10mm的标准棒，使金刚刀尖刚好与芯棒相接触，并用螺钉把刀杆锁紧，使刀尖刀工具回转中心的距离为5mm。
然后在支架与调节环的端面间垫入一定厚度的块规，锁紧调节环。
如要修整半径为R的凹圆弧砂轮时，只需要松开螺钉，在支架和调节环之间垫入厚度为45-Rmm的块规，再用螺钉将金刚刀杆固定即可。
上述步骤完成后，就可以进行圆弧砂轮的修整了。
请注意，在进行砂轮修整时，一定要遵循安全操作规程，确保人员和设备的安全。
同时，要根据不同的加工要求和砂轮材质选择合适的修整方法和工具，以保证砂轮修整的质量和效率。
