脉宽调制(PWM)直流电动机控制器
直流伺服电动机脉宽调制的工作原理
直流伺服电动机是一种广泛应用于工业控制系统中的电动机，其主要特点是控制精度高、速度范围广、响应速度快等。
而脉宽调制（PWM）技术是一种常用的电力控制技术，通过调整脉冲宽度来控制输出电压，被广泛应用于直流伺服电动机的速度和位置控制中。
本文将介绍直流伺服电动机脉宽调制的工作原理，包括脉宽调制原理、直流伺服电动机的工作原理、脉宽调制在直流伺服电动机中的应用等内容。
一、脉宽调制原理脉宽调制技术是一种通过调制脉冲信号的宽度来控制输出电压或电流的技术。
其基本原理是将输入信号与一个高频的载波信号进行调制，通过改变调制信号的脉冲宽度，来实现对输出信号的控制。
脉宽调制技术可以实现对输出信号的精确控制，并且具有简单、成本低廉、效率高等优点，因此被广泛应用于各种电力控制领域。
二、直流伺服电动机的工作原理直流伺服电动机是一种能够精确控制角度、速度和位置的电动机，其主要由电动机、编码器和控制器组成。
控制器通过不断地监测编码器反馈的位置信息，计算电机与期望位置之间的误差，并输出控制信号来调节电机的速度和位置，从而实现对电机的精确控制。
三、脉宽调制在直流伺服电动机中的应用脉宽调制技术被广泛应用于直流伺服电动机的速度和位置控制中，其工作原理如下：控制器根据输入的期望速度或位置信号，计算出电机的转速或角度误差，然后将误差信号传递给脉宽调制模块。
脉宽调制模块通过调整输出脉冲信号的宽度和周期，控制电机的转速和位置，从而实现对电机的精确控制。
四、脉宽调制在直流伺服电动机中的优势脉宽调制技术在直流伺服电动机中具有以下优势：1. 精确控制：脉宽调制技术可以实现对电机的精确控制，包括速度、角度和位置的精确控制。
2. 响应速度快：脉宽调制技术可以实现对电机的快速响应，提高了系统的动态性能。
3. 节能减排：脉宽调制技术可以实现能效优化，降低了能耗，减少了环境污染。
4. 成本低廉：脉宽调制技术成本低廉，便于大规模应用。
五、总结脉宽调制技术在直流伺服电动机中的应用，实现了对电机的精确控制和高效能运行。
直流电动机的PWM调压调速原理
直流电动机的PWM调压调速原理
直流电动机的PWM调压调速是指通过调节脉宽调制（PWM）信号的占空比，控制直流电动机的电压和转速。
其原理是利用数字信号的高低电平与时间的对应关系，通过高电平和低电平的时间比例来控制脉冲信号的平均值，从而实现对电动机的调压和调速。
具体来说，PWM调压调速主要包括以下几个步骤：
1.信号发生器：使用微控制器或其他信号发生器产生一个固定频率的方波信号，通常频率为几千赫兹到几十千赫兹。
这个信号称为PWM基准信号。
2.调制器：通过控制占空比，将PWM基准信号转换为调制后的PWM信号。
占空比是指高电平持续的时间与一个周期的比值。
例如，占空比为50%的PWM信号表示高电平和低电平持续时间相等。
调制器可以是硬件电路或者软件控制的。
3.电压调节：将调制后的PWM信号经过滤波器平滑输出，形成电压调节信号。
滤波器通常使用低通滤波器，将PWM信号的高频成分滤除，得到平均电压。
4.转速控制：通过调节占空比，改变PWM信号的高电平时间，从而改变直流电动机的平均电压。
占空比越大，输出电压就越高；占空比越小，输出电压就越低。
5.转速反馈：为了实现闭环控制，通常需要通过传感器获取直流电动机的转速，并将转速信息反馈给调速控制器。
调速控制器会根据反馈信号与设定的转速进行比较，调节占空比控制电动机的转速。
总结起来，PWM调压调速原理就是通过调节PWM信号的占空比控制直流电动机的电压和转速。
通过改变占空比，可以改变PWM信号的高电平时间，从而改变电动机的平均电压和转速。
同时，结合转速反馈，可以实现封闭环控制，使电动机的转速能够与设定值保持一致。
pwm直流电机控制原理
pwm直流电机控制原理
PWM（脉宽调制）是一种控制技术，可以用于控制直流电机的转速和方向。
它通过改变信号的脉冲宽度来控制电机驱动电压的大小。
在PWM控制中，周期性地产生一个固定频率的方波信号，即PWM信号。
这个信号的高电平时间（脉冲宽度）可以根据需要进行调整。
脉冲宽度越长，电机接收到的驱动电压就越高，转速也会相应增加。
脉冲宽度越短，则驱动电压越低，转速也会减小。
PWM信号的周期必须远远小于电机的机械响应时间，以确保控制的稳定性。
频率一般设定在几千赫兹到几十千赫兹之间，以避免电机产生噪音。
脉冲宽度的调整则通过改变占空比（高电平时间与周期的比值）来实现。
在具体的实现中，通常使用微控制器或专用的PWM控制器来产生PWM信号。
通过改变占空比的值，控制电机的转速。
例如，当占空比为50%时，电机接收到的驱动电压为平均值的一半，电机转速为额定转速的一半；当占空比为100%时，电机接收到的驱动电压为最大值，电机转速为最大转速。
为了实现方向控制，可以使用H桥电路。
H桥电路可以控制电流的方向，从而改变电机的转向。
通过控制H桥的开关状态，可以将电机正反转。
综上所述，PWM控制技术通过改变信号的脉冲宽度来控制直
流电机的转速和方向。
通过微调占空比的值，可以精确控制电机的转速，并利用H桥电路控制电机的转向。
1-3 直流电动机的脉宽调制(PWM)调速
若VT1关断时间长，在t=t2时，电枢电流ia衰减 到零，那么在电动机内电势Ea的作用下，VT2导通， 电枢电流ia 将沿着相反的方向从B点流入A点，电机 进入能耗制动。通过控制VT2的时间间隔可以控制电 机的制动转矩 注意：在VT1重新导通之间，必须先关闭VT2， 让电枢电流经过VD1续流，电机短时进入再生制动状 态，否则在VT2还没有完全关断之前就让VT1导通， 电源经过VT2、VT1直接短路，损坏开关元件。
1、单极性脉宽调制方式 系统输出电压UA的极性是通过一个控制电压Uc 来改变的。 Uc为正，VT1与VT2交替导通，VT4一直导通， VT3关断，此时，B点总是为正，A点总是为负 Uc为负，VT3与VT4交替导通，VT2一直导通， VT1关断，此时，B点总是为负，A点总是为正
工作原理： Uc为正时 0<t<t1时，VT1导通，VT2关断，若Us>Ea， 电枢电流经VT1、VT4从B流到A，电机处在电动 机状态。 在t1<t<T时，VT1关闭，VD2与VT4续流，电枢 电流方向不变，电机仍处在电动机状态。 若在t1<t<T期间的某一时刻t2电枢电流衰减到 零，那么在t2<t<T期间，Ea使VT2导通，电枢电 流反向，经VT2、VD4从A流到B，电机进入能耗 制动状态 若Ea>Us，在VT2关断期间，电枢电流经VD1 和VD4输回电网，电机作再生制动 Uc为负时，原理与此类似，电机反向
如果电流连续，则电机始终处于电动状态 若在t1<t<T期间的某一时刻t2电枢电流衰减到 零，那么在t2<t<T期间，Us和Ea共同作用，使 VT2、VT3导通，电枢电流反向，经VT2、VT3从A 流到B，电机进入反接制动状态 在VT1、VT4再次导通之前，必须关断VT2、 VT3，电枢电流VD1、VD4续流，电机进入再生制 动
单片机课程设计PWM直流电动机调速控制系统方案
单片机原理及应用—— P W M直流电机调速控制系统概括直流电动机具有良好的启动性能和调速特性。
具有起动转矩大、调速平稳、经济大范围、调速容易、调速后效率高等特点。
本文设计的直流电机调速系统主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路和独立按键组成的电子产品组成。
电源采用78系列芯片，采用PWM波方式实现电机+5V、+15V调速，PWM为脉宽调制，通过51单片机改变占空比实现。
通过独立的按键实现电机的启停、调速和转向的手动控制，LED实现测量数据（速度）的显示。
电机转速采用霍尔传感器检测输出方波，通过51单片机统计1秒内方波脉冲个数，计算电机转速，实现直流电机的反馈控制。
关键词：直流电机调速； H桥驱动电路； LED显示屏; 51单片机目录摘要2摘要错误!未定义书签。
目录3第 1 章引言41.1 概述41.2 国外发展现状41.3 要求51.4 设计目的及6第 2 章项目论证与选择72.1 电机调速模块72.2 PWM调速工作模式72.3 PWM脉宽调制方式错误!未定义书签。
2.4 PWM 软件实现错误!未定义书签。
第三章系统硬件电路设计83.1 信号输入电路83.2 电机PWM驱动模块电路9第 4 章系统的软件设计104.1 单片机选型104.2 系统软件设计分析10第 5 章 MCU 系统集成调试135.1 PROTEUS 设计与仿真平台错误!未定义书签。
18传统开发流程对比错误!未定义书签。
第一章简介1.1 概述现代工业的电驱动一般要求部分或全部自动化，因此必须与各种控制元件组成的自动控制系统相联动，而电驱动可视为自动电驱动系统的简称。
在这个系统中，生产机械可以自动控制。
随着现代电力电子技术和计算机技术的发展以及现代控制理论的应用，自动电驱动正朝着计算机控制的生产过程自动化方向发展。
以实现高速、高质量、高效率的生产。
在大多数集成自动化系统中，自动化电力牵引系统仍然是不可或缺的组成部分。

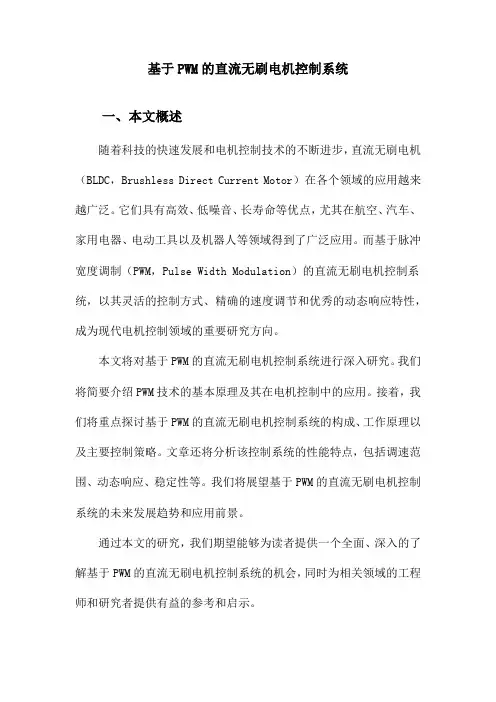

基于PWM的直流无刷电机控制系统
基于PWM的直流无刷电机控制系统一、本文概述随着科技的快速发展和电机控制技术的不断进步，直流无刷电机（BLDC，Brushless Direct Current Motor）在各个领域的应用越来越广泛。
它们具有高效、低噪音、长寿命等优点，尤其在航空、汽车、家用电器、电动工具以及机器人等领域得到了广泛应用。
而基于脉冲宽度调制（PWM，Pulse Width Modulation）的直流无刷电机控制系统，以其灵活的控制方式、精确的速度调节和优秀的动态响应特性，成为现代电机控制领域的重要研究方向。
本文将对基于PWM的直流无刷电机控制系统进行深入研究。
我们将简要介绍PWM技术的基本原理及其在电机控制中的应用。
接着，我们将重点探讨基于PWM的直流无刷电机控制系统的构成、工作原理以及主要控制策略。
文章还将分析该控制系统的性能特点，包括调速范围、动态响应、稳定性等。
我们将展望基于PWM的直流无刷电机控制系统的未来发展趋势和应用前景。
通过本文的研究，我们期望能够为读者提供一个全面、深入的了解基于PWM的直流无刷电机控制系统的机会，同时为相关领域的工程师和研究者提供有益的参考和启示。
二、直流无刷电机的基本原理直流无刷电机（Brushless Direct Current Motor，简称BLDCM）是一种通过电子换向器替代传统机械换向器的直流电机。
其基本原理主要基于电磁感应和电子换向技术。
电磁感应：直流无刷电机内部通常包含定子（stator）和转子（rotor）两部分。
定子通常由多个电磁铁组成，而转子则带有永磁体。
当定子上的电磁铁通电时，会产生磁场，与转子上的永磁体相互作用，从而驱动转子旋转。
这就是电磁感应的基本原理。
电子换向：与传统的直流电机使用机械换向器不同，直流无刷电机使用电子换向器。
电子换向器通常由微处理器和功率电子开关（如MOSFET或IGBT）组成。
微处理器根据电机的运行状态和位置传感器（如霍尔传感器）的反馈信号，控制功率电子开关的通断，从而实现电磁铁的电流方向的改变。
基于UC3637的直流电动机PWM控制电路
!机械加工与自动化#基于U C 3637的直流电动机PWM 控制电路海军航空工程学院(264001) 刘陵顺 王亭 尚安利 顾文锦【摘要】根据P WM 控制器U C 3637的工作特点,设计了一种直流电动机P WM 控制电路,该电路已成功地应用于数字化舵机控制系统中。
关键词 U C 3637 直流电动机 P WM 控制 U C 3637是一种直流电动机脉宽调制控制器,可以单电源或双电源工作,双路P WM 输出,具有限流保护、欠压封锁和温度补偿等特点。
适用于开环或带测速发电机反馈的闭环直流调速系统。
同时也可以应用于无刷直流电动机P WM 速度控制、位置控制和步进电动机电流细分控制等。
本文应用U C 3637设计了一种直流电动机P WM 开环控制电路,该电路可以与计算机数字控制系统结合起来,实现舵机的位置控制。
P WM 控制电路设计 应用于舵机控制系统的执行元件是一个额定工作电压27V 、额定工作电流为1A 的永磁直流电动机。
舵机控制系统的目标是:根据不同的要求,控制舵角的变化,以满足系统的性能要求。
根据试验的不同要求,舵机要完成阶跃、正弦等运动。
控制框图如图1所示。
图1 舵机控制系统框图采用高精密电阻电位计检测舵角位置,经A D 转换反馈到计算机中与给定控制信号经过适当的计算机控制算法得到一个输出信号,再由D A 转换送到P WM 控制器,驱动舵机运动到期望的位置。
其中信号的给定、反馈信号取样、控制方程的运算及控制脉冲的输出均由计算机完成;P WM 控制器由本文设计的控制电路完成。
1.脉宽信号产生电路脉宽信号由P WM 专用控制器U C 3637产生,C 3637的典型接线图如图2所示。
其工作原理为:外部电阻对供电电源分压后,产生阈值电压,分别接到(1脚)和(3脚),在2脚和18脚分别接电容和电阻,电容和电阻的另一端分别接地。
通过内部缓冲电路与R T 作用产生恒流,给电容线性充电,产生三角波的上升沿,到达+V TH 后,以恒流线性放电,产生三角波的下降沿。
6步PWM驱动直流无刷电机接线方法
6步PWM驱动直流无刷电机接线方法步骤1：准备PWM控制器和BLDC电机首先，我们需要准备一台PWM（脉宽调制）控制器和一台BLDC（无刷直流）电机。
PWM控制器是用来控制电机转速和方向的设备，而BLDC电机则是一种无刷直流电机，它具有高效率和低噪音的优点。
步骤2：了解PWM控制器的引脚功能下一步是了解PWM控制器的引脚功能。
通常，PWM控制器会有一组有序的引脚，包括电源引脚、PWM输入引脚和电机继电器输出引脚。
请参考PWM控制器的数据手册，以了解每个引脚的具体功能和注意事项。
步骤3：连接电源和地线首先，将PWM控制器的电源引脚连接到电源线，然后将地线连接到电机的地线。
确保连接正确，并使用绝缘套管进行包裹，以防止短路或其他电气危险。
步骤4：连接PWM输入引脚接下来，将PWM控制器的PWM输入引脚连接到外部控制器或控制信号源。
请确保正确地连接信号源，并将信号线的长短适当调整，以避免信号干扰或延迟。
步骤5：连接电机继电器输出引脚在完成PWM控制器的连接后，将电机继电器输出引脚连接到BLDC电机的相应引脚上。
电机继电器输出引脚可以通过连接线或插头连接到电机，但请确保连接牢固可靠，并使用电气胶带进行固定，以避免松动或脱落。
步骤6：进行出厂测试在所有连接完成后，进行出厂测试是必不可少的。
通过调整PWM控制器的输入信号和观察BLDC电机的转速和方向，确保一切正常。
如果发现任何异常情况，及时检查和修复连接或更换故障设备。
总结：以上是PWM驱动BLDC电机的六个步骤。
在进行实际连接之前，请确保仔细阅读和理解PWM控制器和BLDC电机的数据手册，并按照其要求正确连接。
此外，根据具体设备的不同，可能有额外的连接步骤或注意事项，请充分了解并遵守。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脉宽调制(PWM)直流电动机控制器
脉宽调制的全称为：Pulse Width Modulator，简称PWM。
由于它的特殊性
能，常被用作直流回路中灯具调光或直流电动机调速。
这里将要介绍的就是利用脉宽调制(PWM)原理制作的马达控制器(见图1)。
有关电路已经在汽车仪表
照明、车灯照明调光和计算机电源散热风扇方面得到应用。
该装置可用于12v 或24v 直流电路中，两者间只需稍做变动。
它主要是通过改变输出方波的占空比，使得负载上的平均接通时间从0-100％变化，以达到调整负载亮度/速度的
目的。
技术指标：PWM 频率400Hz；PWM 功率消耗1.5mA(12V 电源、无负
载和LED)；输出容量3A(采用IRF521 FET)；工作电压12V 或24V。
一、
PWM 简介利用脉宽调制(PWM)方式实现调光/调速的好处是电源的能量能得到
充分利用，电路的效率高。
例如：当输出为50％的方波时，脉宽调制(PWM)电
路消耗的电源能量也为50％，即几乎所有的能量都转换为负载功率输出。
而采用常见的电阻降压调速时，要使负载获得电源最大输出功率50％的功率，电源必须提供71％以上的输出功率，这其中21％消耗在电阻的压降及热耗上。
有
时电路的转换效率是非常重要的。
此外，采用脉宽调制(PWM)方式可以使负载在工作时得到满电源电压，这样有利于克服电机内在的线圈电阻而使电机产生更大的力矩。
当然，采用脉宽调制(PWM)方式实现调光/调速也有一些不利方面，如电路构成会稍许复杂，而且有可能会产生一些射频干扰(RFI)，要避免这个问题，在设计时可以考虑负载与控制器尽可能放在一起，以免它们之间的连线过长，必要时还可以考虑在电源处增加滤波器等方法。
二、工作原理电路原理见图1。
它主要由U1（LM324）和Q1 组成。
图1 中，由U1a、U1d 组成振荡器
电路，提供频率约为400Hz 的方波/三角形波。
U1c 产生6V 的参考电压作为振
荡器电路的虚拟地。
这是为了振荡器电路能在单电源情况下也能工作而不需要。
