建筑装饰绘画基础---一点透视画法
建筑工程制图透视投影
直线A与画面V交
V
于迹点NA，因NA在V
上，其透视为本身；
S
且因为直线旳透视必 A
经过直线上各点旳透
NA
视，故A0必经过NA。
4.画面相交线旳透视特征
(2)灭点—画面相交线上无限远点旳透视，称为灭点
直线A上无限远处一点
旳视线与直线A之间旳夹
角φ＝0，即：SF∥A。直
线旳灭点，为平行于该直
V
FB FA
分析：H面垂直线平行于画 x’ 面V，透视A0a0仍为一条竖直 线。引连线sa，与ox相交于ax0， x 由之作连系线，则A0a0必在其 上。
h
o’
a
o
s
(b)已知条件
h
（3）基面垂直线直线旳透视画法
在右图中，过a任作辅助线旳H面投影aa，与 ox交于点a，由a作出高度h，得到A。
H面上，作sf∥aa，与ox旳交于点f，
A0
a0
b0
bn
ax0 bx0
(a)空间情况 H
h
h
x’
S
O
x
s
h
o’
a b o
s (b)已知条件
基面平行线旳作图环节
（2）求迹点和真高线 左图中, AB与V面交迹点N；ab与OX交迹点n,也是N旳 H面投影;则Nn⊥OX,Nn=h, Nn称为AB旳真高线。
h h
A
V hF a
Xf
B B0 N
A0
A0 h
h
连系线A0a0 、B0b0
a X
a0
b0
b
ax0 bx0
(a)空间情况 H
分别为平行于V面旳、
S 竖直方向旳投射线
O
一点透视求法,两点透视求法
室内表现技法- 一点透视求法，两点透视求法1．一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）灭点 VP及 M点（量点）根据画面的构图任意定。
1．一点透视求法。
1）先按室内的实际比例尺寸确定ABCD。
2）确定视高H．L．，一般设在1.5m-1.7m之间。
3）灭点 VP及 M点（量点）根据画面的构图任意定。
4）从M点引到A-D的尺寸格的连线，在A-a上的交点为进深点，作垂线。
5）利用VP连接墙壁天井的尺寸分割线。
6）根据平行法的原理求出透视方格，在此基础上求出室内透视。
图例：根据室内的平面、剖面，求室内透视。
作法：1）先按室内的比例尺寸，求出室内透视格。
2）在透视方格的基础上，画出平面布置透视图。
3）在平面透视的边角点上作垂线，量出实际高度点连接完成室内透视（图41-45）。
2．二点透视求法作法一：1）按照一定比例确定墙角线A-B，兼作量高线。
2） AB间选定视高H．L．，过B作水平的辅助线，作G．L．用。
3）在H．L．上确定灭点V1、V2，画出墙边线。
4）以V1、V2、为直径画半圆，在半圆上确定视点E。
5）根据E点，分别以V1、V2为圆心求出M1、M2量点。
6）在G．L．上，根据 AB的尺寸画出等分。
7）M1、M2分别与等分点连接，求出地面、墙柱等分点。
8）各等分点分别与V1、V2连接，求出透视图（图46、47）。
作法二：1）过P点作一水平线P-C，并按地板格等分之。
2）连结CD交视平线于M1点。
3）从M1点向P-C各等分连线，在PD上的交点，为V1方向的地板透视点，各点连接V1。
4） BP也用同理求出透视图。
窗格的方法也如此（图48）。
作法三：1）按室内实际比例画出ABCD边框。
2）确立视高H．L．，灭点V1，任意定出M点，V2灭点线，由V2交点b引垂线，求出第二灭点透视框。
3）用M点求出进深，找出CD中点O，连接V1，连接E-d。
透视(一点透视两点透视)ppt课件
透视还可以用来表现产品的内部结构和功能原理，通过透视剖面图等形式来展示产 品的内部构造和工作原理，增强观众对产品的认知和理解。
产品材质表现方法
透视在产品设计中能够真实地表现产品 的材质质感，通过光影效果和色彩处理 可以模拟出不同材质的表面质感和纹理
利用一点透视和两点 透视原理，构建具有 深度感和立体感的动 画场景。
运用色彩、光影等视 觉元素，增强场景的 空间感和真实感。
通过调整视角和视平 线的高低，表现不同 的空间层次和远近关 系。
角色动作设计和运动规律掌握
根据透视原理，设计符合角色性 格和情绪的动作，表现角色的动
态美。
掌握运动规律，使角色动作更加 自然、流畅，符合物理原理。
2
设计师可以利用透视原理，将产品的设 计理念以立体、生动的形式呈现出来， 使得观众能够更直观地理解设计师的创 意和想法。
3
透视效果图可以作为产品设计的重要依 据，帮助设计师在产品开发的各个阶段 进行有效的沟通和交流，确保最终产品 的实现与其设计意图相符合。
产品结构表达技巧
透视在产品设计中能够清晰地表达产品的结构关系，通过透视原理可以准确地表现 出产品各个部件之间的位置、比例和连接方式。
与眼睛平齐的水平线，是确定画面中 物体高度和深度的基准线。
消失点
在两点透视中，物体两侧的垂直线分 别向左右两个方向汇集，最终消失在 视平线上的两个点，称为消失点。
消失点与视平线确定方法
01
02
03
确定视平线
根据观察者的眼睛高度和 物体在画面中的位置，确 定视平线的位置。
确定消失点
在视平线上根据物体两侧 垂直线的汇集方向，分别 定出左右两个消失点。
透视(一点透视两点透视)
通过大量的练习来提高熟练度， 同时注意选择合适的绘画工具和
材料，以提高绘画效率。
THANKS
感谢观看
条的控制力。
几何体练习
从立方体、圆柱体等基本几何 形状开始，逐步过渡到更复杂
的几何形态。
实际场景素描
将透视原理应用到实际场景中 ，如街景、室内空间等，以提
高对透视的理解和应用。
持续实践
经常进行透视练习，通过不断 的实践来提高自己的透视技巧
。
提高透视技巧的建议
理论知识学习
深入学习透视原理和技 巧，理解其背后的数学
产品功能优化
通过透视技巧，设计师可 以更好地优化产品的功能 和操作方式，提高产品的 用户体验。
产品视觉传达
利用透视原理，设计师可 以更好地传达产品的特点 和卖点，提高产品的市场 竞争力。
05
透视的练习和技巧
练习透视的方法
01
02
03
04
基础线条练习
从简单的直线开始，逐渐尝试 绘制曲线和弧线，以培养对线
问题二
如何处理复杂的透视场景？
透视常见问题解答
• 解答：先简化场景，将其拆分成若干个简单的几何体，然后分别处理每一个几何体的透视关系，最后再组合起来。
透视常见问题解答
问题三
如何判断透视是否准确？
• 解答
将作品放在远处观察，看物体是 否看起来“正常”。也可以使用 辅助线或平行尺进行检查。
问题四
如何提高透视的绘画速度？
两点透视
两点透视也称为成角透视，是指 物体的两组面与画面形成一定的 角度，分别消失在视平线上两个 不同的灭点的透视效果。
02
一点透视
一点透视的定义
一点透视是一种线性透视方法，其中平行线在远处汇聚到一个点，这个点通常被 称为灭点。
透视基本概念
画面线
PH
s ' h
主点
视平线
h
o
D
o o
B
A
o
C c' (d') a'(b')
P
左视图
基 线
P
主视图
s 站点
例4 作纪念碑的透视图。 c PH a b 画面线 PH
JK系列
例 4 （ 两 点 透 视）
c
视平线
s h
h
P
a
b
基线
s
P
JK系列
例5 求形体的透视图和其底面在降低基面后的透视图。
例 5 （ 两 点 透 视）
JK系列
注：视点通过视中线必须和画面保持垂直关系 视点平视时：视中线平行于基面，画面垂直于基面。 视点仰视时：视中线向上倾斜，画面也向上倾斜甚至平行于基面。 视点俯视时：视中线向下倾斜，画面也向下倾斜甚至平行于基面。
透视的分类
JK系列
• 平行透视 • 成角透视 • 倾斜透视
JK系列
一点、两点透视的特点
JK系列
JK系列
JK系列
JK系列
JK系列
JK系列
JK系列
JK系列
JK系列
JK系列
JK系列
JK系列
用几何体的 分析方法， 画出透视关 系，沙发才 有稳的感觉
JK系列
JK系列
JK系列
• 表现家具组 合时，要以 几何概念概 括的画，餐 桌的边角用 笔要硬朗
JK系列
作一点透视时，灭点处于画面正中央，构图平稳庄 重，但又易于呆板。灭点从画面正中移开，可以求得活泼变 化。灭点在画面中央三分之一左右比较适宜。超过这个范围， 画面变形大，构图不平稳。

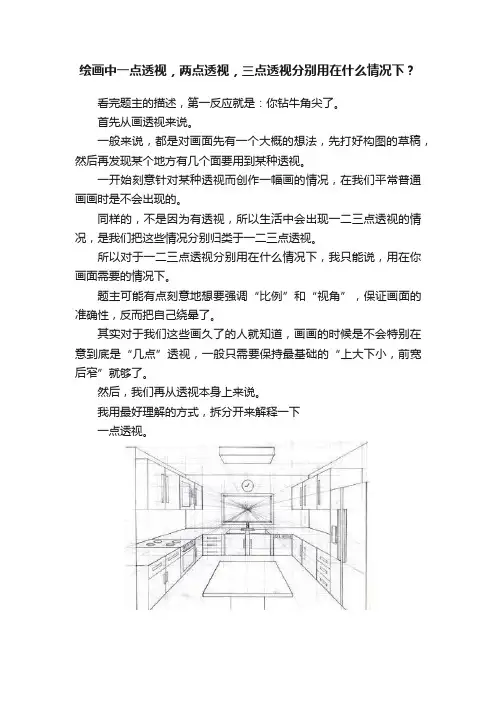

绘画中一点透视，两点透视，三点透视分别用在什么情况下？
绘画中一点透视，两点透视，三点透视分别用在什么情况下？看完题主的描述，第一反应就是：你钻牛角尖了。
首先从画透视来说。
一般来说，都是对画面先有一个大概的想法，先打好构图的草稿，然后再发现某个地方有几个面要用到某种透视。
一开始刻意针对某种透视而创作一幅画的情况，在我们平常普通画画时是不会出现的。
同样的，不是因为有透视，所以生活中会出现一二三点透视的情况，是我们把这些情况分别归类于一二三点透视。
所以对于一二三点透视分别用在什么情况下，我只能说，用在你画面需要的情况下。
题主可能有点刻意地想要强调“比例”和“视角”，保证画面的准确性，反而把自己绕晕了。
其实对于我们这些画久了的人就知道，画画的时候是不会特别在意到底是“几点”透视，一般只需要保持最基础的“上大下小，前宽后窄”就够了。
然后，我们再从透视本身上来说。
我用最好理解的方式，拆分开来解释一下一点透视。
怎么看是不是一点透视？最简单的判断方法，就是看在你的视线范围内，或者你的构图中，能看到的所有物体，根据“近宽远窄”的原则，不平行的线是否都通往一个方向消失。
而这个方向，一定会有一个，且只有一个交点，我们称之为“灭点”。
并且一般情况下，如果是一点透视，我们只能看到最多两个有透视现象的面。
这就是一点透视。
两点透视和三点透视，经常容易被人搞混，我放在一块儿说，对比比较清晰。
先上一个典型的容易晕头的例子，我猜题主就是被这种搞懵的。
可能这张图有人会问了：“为什么鸟窝的正面不算一个面的透视？这张图为什么不是三点透视？”其实某种意义上来讲，这张图是可以有“三点透视”的。
但是先让我们弄清楚两点透视的意义是什么——“如果建筑物仅有铅垂轮廓线与画面平行，而另外两组水平的主向轮廓线，均与画面斜交，于是在画面上形成了两个灭点Fx及Fy，这两个灭点都在视平线hl上，这样形成的透视图称为两点透视。
”铅垂线，我们这里为了方便理解，就简单理解为是竖直线。
（实际上是根据万有引力，用圆锥形铅垂测得物体重心与地球重心的连线。
景观手绘表现技法-7.透视
一点透视
一点透视体块角度练习
一点透视
一点透视的快速作图法
（1）确定视平线和消失点的位置。消失点一般位于 画面1/2的位置或1/2偏下的位置。
（2）确定好基准面的位置，此时要注意意的是基准面 上的真宽线(代表物体的实际宽度)要与视平线呈平 行关系。
（3）以基准面为准，定好各个建筑体块的投影。 定投影的时候注意要相互比较，切不可一 个一个推着画。
视点：绘画者眼睛的位置。 视平线：是由视点左右延伸的水平线。视平线是虚拟的一条水平线，在画图时可以将视平线 作为参考来校对对透视关系。 视角：在绘画过程中使用的。上下左右范围的视觉角度。 视高：在平视时/视点到被画物体的高度。 视距：是在平视时视点至画面中心的垂直距离。 灭点：也称消失点，是空间相互平行的变线相交于视平线的一点。 基线：画面与地平面的交线，即取景框的底边。
• 与一点透视不同的是，两点透视具有两个消失点，所以更能体 现物体的转折关系。
• 在两点透视当中我们只能看见3个面。在两点透视中物体高低 不同的情况下，越靠近消失点的物体透视角度越小，反之远离 消失点的物体透视角度就大。
作 业
作 业
作 业
作 业
作 业
作 业
作 业
作 业
手绘表现技法
Landscape hand-painted
第七部分 透视
透视原理应用于手绘图的绘制中， 这是一个通过在二维平面纸上构建 三维立体空间透视关系的过程。在 设计构思后，我们通过假想构思出 物体形态与视点之间有一平面存在， 这个假想的平面就是我们眼前的画 面，再将物体形态通过一定的透视 法则投影到假象平面上，用线条来 显示物体的空间位置、轮廓和投影 从而完成三维空间的表现。
一点透视
建筑装饰绘画基础.素描(殷之明主编)PPT模板
03 第2章形体与结构
第2章形体与结构
2.1形体
2.1.1几何形体 2.1.2自立体 2.2.2结构与空间 2.2.3内部结构
04 第3章透视
第3章透视
3.1.1一点透视 3.1.2二点透视 3.1.3多点透视
3.1素描 与设计 中常用 的透视
03 练习
06 第5章设计素描
第5章设计素描
01 5.1表示与表现
5.1.1表示 5.1.2表现
02 5.2具象与意象
5.2.1对各种视觉因素的表现 5.2.2对各种视觉形式的表现 5.2.3意象与变形的表现
03 练习
07 第6章画例赏析
第6章画例赏析
08 参考文献
参考文献
09 后记
后记
3.2.1透视的变化规律 3.2.2透视在素描中的应用 3.2.3透视在设计中的应用
05 第4章素描造型
第4章素描造型
01 4.1结构造型
4.1.1结构造型特点 4.1.2结构造型的方法步骤 4.1.3结构造型中应注意的问 题
02 4.2光影造型
4.2.1光影造型的特点 4.2.2光影造型的方法步骤 4.2.3光影造型中应注意的问 题
建筑装饰绘画基础.素描(殷之明 主编)
演讲人
202X-11-11
01 前言
前言
02 第1章概述
第1章概述
01
1.1素描的概念
1.1.1素描的定义 1.1.2素描主要的研究对 象和应用领域 1.1.3学习素描的目的
02
1.2素描的种类
1.2.1光影素描 1.2.2结构素描 1.2.3设计素描
03
感谢聆听
