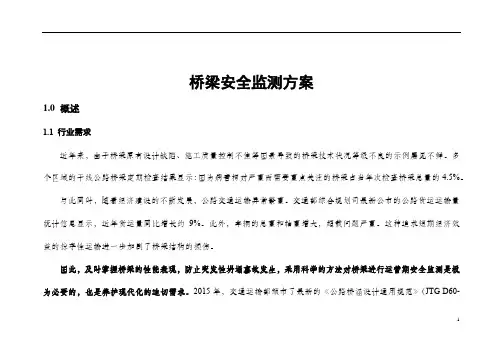

智慧城市桥梁安全监测方案
桥梁安全监测方案1.0概述1.1 行业需求近年来，由于桥梁原有设计缺陷、施工质量控制不佳等因素导致的桥梁技术状况等级不良的示例屡见不鲜。
多个区域的干线公路桥梁定期检查结果显示：因为病害相对严重而需要重点关注的桥梁占当年次检查桥梁总量的4.5%。
与此同时，随着经济建设的不断发展，公路交通运输异常繁重。
交通部综合规划司最新公布的公路货运运输量统计信息显示，近年货运量同比增长约9%。
此外，车辆的总重和轴重增大，超载问题严重。
这种追求短期经济效益的掠夺性运输进一步加剧了桥梁结构的损伤。
因此，及时掌握桥梁的性能表现，防止突发性坍塌事故发生，采用科学的方法对桥梁进行运营期安全监测是极为必要的，也是养护现代化的迫切需求。
2015年，交通运输部颁布了最新的《公路桥涵设计通用规范》（JTG D60-12015），其3.8条“养护及其他附属设施”中第6款规定“技术复杂的大型桥梁工程可根据需要设置必要的结构监测设施”，对应条文说明提到：“随着技术的进步，桥梁安全监测系统技术已经日臻成熟，在公众对工程结构安全性日益关注的背景下，根据桥梁的结构特点、地理环境及系统目标，结合国内外的最新研究成果和经验，开展桥梁结构安全监测已成为行业发展到一定阶段的内在需求。
”1.2 目的和意义综合目前的行业需求及政策导向，建议开展郑东新区重点桥梁结构安全监测系统建设，主要解决以下问题：1）养护现代化的及时性需求数据的准确性和信息的及时性是桥梁实现科学养护的重要前提，当前公路桥梁养护检评体系已日趋完善，但检查方法仍主要依赖人工，且对桥梁的全面检查时间间隔至少为一年，从数据准确性和信息及时性上不能满足养护现代化的需求。
2）重点桥梁养护需求2随着交通路网的建设，一些长大桥梁、特殊结构桥梁的数量不断增加，这些桥梁技术复杂，养护难度大，需要借助更先进的技术手段，开展结构监测，作为当前已有桥梁检评体系的补充，进一步完善科学决策。
32.0桥梁结构监测发展现状2.1 总体情况桥梁结构监测分为施工监测和运营监测，本文案所指监测为运营监测。
桥梁安全检测方案
桥梁安全检测方案背景最近几年，随着城市建设的不断推进，桥梁在城市和公路交通中的作用变得越来越重要。
然而，许多桥梁已经使用了多年，随着时间的推移出现了各种安全隐患。
因此，为了确保桥梁的安全稳定运行，必要时需要对其进行安全检测。
目的桥梁安全检测的目的是为了发现潜在的问题并采取必要的措施来确保桥梁的安全稳定运行。
本方案旨在提供一种全面、系统、科学的桥梁安全检测方法，以确保检测结果的真实性、可靠性和准确性。
实施步骤步骤一：资料准备在进行桥梁安全检测前，需要获取相关资料，包括桥梁的设计图纸、构造图、技术资料等。
同时，还需要收集该桥梁的历史资料，包括维修记录、损伤修复记录、检测报告等。
步骤二：视察与探伤在资料准备完成后，需要对桥梁进行视察与探伤。
具体步骤包括：- 桥梁外观检查- 桥梁各构件检查- 探伤检测- 桥梁部位材料取样步骤三：试验检测试验检测是桥梁安全检测的重要组成部分。
试验检测主要包括：- 桥梁静载试验- 桥梁动载试验- 桥梁自振试验步骤四：数据处理与分析在进行试验检测后，需要对所采集的数据进行处理和分析。
主要包括：- 数据处理- 数据分析- 问题诊断步骤五：问题评价与报告最后，根据试验结果和问题诊断，对桥梁进行问题评价，并编写检测报告。
主要包括：- 问题排查- 评价建议- 检测报告总结本方案全面、系统、科学地介绍了桥梁安全检测的具体实施步骤，无疑为桥梁安全稳定运行提供了有力保障。
然而，需要注意的是，本方案并非是一劳永逸的，“桥梁长存，安全需保”。
因此，需要不断完善和优化本方案，保持检测方法的先进性和准确性。
桥梁监控监测方案
桥梁监控监测方案目录1. 内容概览 (3)1.1 项目背景 (4)1.2 目的与意义 (4)1.3 文档组织 (5)2. 桥梁监控监测概述 (6)2.1 桥梁监控监测的定义 (6)2.2 桥梁监控监测的目的 (7)2.3 桥梁监控监测的流程 (9)3. 桥梁监控监测系统要求 (9)3.1 系统组成 (10)3.2 硬件要求 (11)3.3 软件要求 (13)3.4 通讯要求 (15)3.5 安全要求 (15)4. 监测设施与技术 (16)4.1 监测设施 (18)4.1.1 位移传感器 (19)4.1.2 应力传感器 (21)4.1.3 应变传感器 (22)4.1.4 裂缝计数器 (23)4.1.5 环境监测设备 (24)4.2 监测技术 (26)5. 桥梁监测监控数据收集与处理 (27)5.1 数据采集技术 (28)5.2 数据处理方法 (29)5.3 数据存储与安全 (30)6. 信息与通信技术 (32)6.1 网络架构 (33)6.2 数据传输协议 (34)6.3 数据访问控制 (36)6.4 系统整合与互操作性 (37)7. 监测数据分析与评估 (38)7.1 数据分析流程 (40)7.2 数据评估方法 (40)7.3 异常识别与警报机制 (42)8. 维护与管理 (44)8.1 维护策略 (45)8.2 管理流程 (46)8.3 人员培训与技术支持 (48)9. 桥梁监控监测方案实施 (49)9.1 实施方案规划 (51)9.2 施工准备 (52)9.3 现场安装 (53)9.4 系统调试 (54)9.5 系统试运行 (56)10. 监测监控方案的优化与扩展 (58)10.1 优化思路 (59)10.2 扩展应用 (61)10.3 当前问题与挑战 (62)11. 结论与建议 (63)11.1 方案总结 (64)11.2 未来展望 (66)11.3 创新点与潜力 (67)1. 内容概览本文件介绍了桥梁监控监测方案的总体设计、关键技术及具体实施计划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绵阳飞安昌河飞来石大桥主桥吊杆及系杆检测方案
西南交通大学结构工程试验中心
二○○九年八月
绵阳市安昌河飞来石大桥主桥吊杆及系杆检测方案一、工程概况
绵阳市安昌河飞来石大桥位于安昌河下游，左岸经引道与临园干道相接，右岸与绵阳中路相通，路网连接顺畅。
该桥主桥采用三跨钢筋混凝土下承式系杆拱，引桥采用钢筋混凝土变截面连续板。
主桥跨度为68.8m+80m+68.6m，拱肋尺寸分别为1.6×2.2m和1.6×2.4m箱形断面，横向设两片拱肋，矢跨比为1/5，肋间中距22m，拱圈线形为二次抛物线无铰拱。
横梁为预应力钢筋混凝土梁，桥面板为预制钢筋混凝土板，桥面铺装为8.0cm等厚度30号防水混凝土。
桥面宽为净－20+2×2.5m人行道，设计荷载等级为汽－20，挂－100，人群4.0kN/m2，设计行车速度为40km/h。
绵阳市安昌河飞来石大桥实景见图1.1。
为了解目前桥梁结构的吊杆和系杆实际工作状况，绵阳市城市建设管理处委托，西南交通大学结构工程中心对该桥的吊杆和系杆进行检测，为了更好地完成检测工作，特制定本方案。
图1.1 绵阳市安昌河飞来石大桥全景
二、检测目的
1、了解桥梁结构吊杆和系杆的现有状况；
2、了解桥跨结构吊杆和系杆的实际工作状态；
3、为桥梁结构吊杆和系杆维修、管理提供技术依据；
4、为桥梁结构吊杆和系杆的病害处理及加固改造设计提供技术依据。
三、检测与试验依据
1、《公路桥涵设计通用规范》(JTJ021-89)；
2、《大跨径混凝土桥梁的试验方法》(YC4-4/1982)；
3、《公路工程技术标准》(JTGB01-2003)；
4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85)
5、《公路旧桥承载能力鉴定方法》(试行1988)；
6、《公路工程质量检验评定标准》(JTG F80/1-2004)
7、《公路桥涵施工技术规范》(JTJ041-2000)；
8、《超声回弹法检测混凝土强度技术规程》(CECS 02:2005)；
9、《超声法检测混凝土缺陷技术规程》(CECS 21:2000)；
10、《绵阳市安昌河飞来石大桥竣工图》；
同时，参考其它同类桥梁的检测、试验方法。
四、检测内容
1、吊杆检测
1)下锚头锚固状况；
2)吊杆外包钢管表观状况；
3)吊杆渗水、咬丝及锈蚀状况。
2、系杆检测
1)两端锚头锚固状况；
2)系杆渗水、咬丝及锈蚀状况；
3)系杆索力测试。
五、检测方法
1、吊杆检测
根据飞来石大桥吊杆实际状况，检测按以下步骤进行：
首先打开上、下锚头，检查上、下锚头锚固状况，锚头钢绞线锈蚀情况以及有无渗水（特别具有无锈水渗出），有无断丝情况发生。
其次，采用人工方式凿出横梁上部局部混凝土。
检查横梁顶部吊杆外套无缝钢管是否发生锈蚀以及锈蚀的程度。
最后打开拱肋下部外露无缝钢管和中间无缝钢管交换位置，检查内容包括：
1)无缝钢管锈蚀情况；
2)钢内水泥浆是否饱满；
3)钢绞线有无异常情况包括锈蚀，断丝；
4)若有锈蚀，其锈蚀程度如何。
根据以上检测情况，判断吊杆目前的实际工作状况。
2、系杆杆检测：
首先打开系杆两端拱脚处人行道板。
检查系杆两端锚固情况，锚下混凝土开裂情况，包括裂缝的深度、宽度、长度、走向等。
然后，打开中部系杆防护箱，检查内容包括：
1)系干防护情况。
包括：防护油脂变质，残存状况以及有无积水，并对积水进行化学分析以使确定积水对钢绞线有无锈蚀。
2)系杆内锈蚀情况检测：主要检测钢绞线锈蚀情况，锈蚀程度以及断丝情况等。
3)钢绞线受力情况检测：抽取一定内数量单束钢绞线进行索力检测，以确定各束钢绞线受力是否一致。
通过以上检测，确定系杆目前系杆的工作状况。
六、检测设备
根据检测内容，并根据其测量的精度要求选用以下设备，详见表6.1。
表6.1 试验仪器及设备一览表
七、检测报价
检测报价见表7.1。
表7.1 检测报价一览表
注：检测报价中不包括支架搭设及其他配合费用。
西南交通大学结构工程试验中心
二○○九年八月。
