宝庆电厂一期工程（2×660MW）机组工程直螺纹钢筋连接作业整改措施2010－03－17发布发布单位：湖南省第四工程有限公司1 目的和适用范围1.1 目的因在前期施工发现有抽检不合格的直螺纹钢筋接头，经调查分析，施工过程中在工艺流程上和质量管理上存在着一些漏洞，主要表现为质量控制不严格，管理制度没落实到位，操作人员质量意识不高等等。
为了指导现场施工及接头质量检验和试验，确保接头连接质量而编制本作业的整改措施。
对现场不合格直螺纹钢筋接头全部切去不合格丝头，重新和加工螺纹，重新检验。
1.2 适用范围适用于HRB335（Ⅱ级钢）、HRB400（Ⅲ级钢）热轧带肋钢筋制作直螺纹钢筋接头的现场施工，接头检查、试验全过程。
2 引用标准《滚轧直螺纹钢筋接头》JG/163－2004《普通螺纹公差与配合》GB/T197－1981《金属拉伸试验方法》GB/T 228-2002《优质碳素结构钢》GB/T699－1999《钢筋砼用热轧带肋钢筋》GB1499.2-2007《低合金强度结构钢》GB/T 1591-2008《钢筋机械连接通用技术规程》JGJ/107－20033 工艺流程控制措施3.1 工艺流程图直螺纹工艺如下图：①钢筋端部；②切削直螺纹；③用连接套筒对接钢筋3.1.1 直螺纹钢筋接头将钢筋的连接端通过设备先行车平钢筋表面的螺纹，再用车丝设备加工出圆柱螺纹并用连接套筒连接的钢筋接头，一般由丝头和套筒组成，必要时还包括锁母。
3.1.2 丝头加工成圆柱螺纹的钢筋端部。
3.1.3 锁母锁定套筒与丝头相对位置的螺母，在钢筋完全不能转动，只能通过转动套筒连接钢筋时用锁母。
3.1.4 套筒连接钢筋用带圆柱螺纹的连接件。
3.2 符号主要符号：f0mst－接头的抗拉强度实测值f0mst－钢筋的抗拉强度实测值f0tk－钢筋的抗拉强度标准值εu－受拉钢筋试件极限应变εyk－钢筋在屈服强度标准值下的应变u－接头单向拉伸的残余变形u4、u8、u20－接头反复拉压4、8、20次后的残余变形3.3 接头分类表3－1 按适用钢筋强度级别分类表3－2 按接头使用要求分类用于两端钢筋均不能转动而要求调节轴向钢筋完全不能转动，通过转动套筒连接钢筋，用锁母锁定套3.4 接头型号与标记直螺纹钢筋接头的型号由名称代号、特性代号及主要参数代号组成。
直螺纹,整改措施

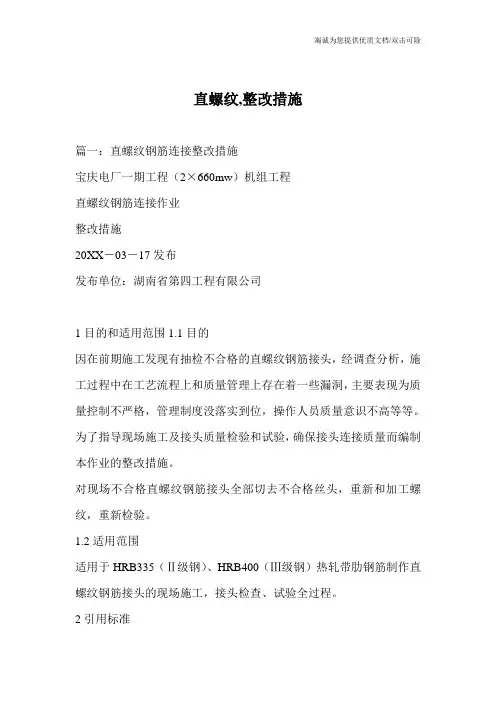

直螺纹,整改措施篇一：直螺纹钢筋连接整改措施宝庆电厂一期工程（2×660mw）机组工程直螺纹钢筋连接作业整改措施20XX－03－17发布发布单位：湖南省第四工程有限公司1目的和适用范围1.1目的因在前期施工发现有抽检不合格的直螺纹钢筋接头，经调查分析，施工过程中在工艺流程上和质量管理上存在着一些漏洞，主要表现为质量控制不严格，管理制度没落实到位，操作人员质量意识不高等等。
为了指导现场施工及接头质量检验和试验，确保接头连接质量而编制本作业的整改措施。
对现场不合格直螺纹钢筋接头全部切去不合格丝头，重新和加工螺纹，重新检验。
1.2适用范围适用于HRB335（Ⅱ级钢）、HRB400（Ⅲ级钢）热轧带肋钢筋制作直螺纹钢筋接头的现场施工，接头检查、试验全过程。
2引用标准《滚轧直螺纹钢筋接头》JG/163－20XX《普通螺纹公差与配合》GB/T197－1981《金属拉伸试验方法》GB/T228-20XX《优质碳素结构钢》GB/T699－1999《钢筋砼用热轧带肋钢筋》GB1499.2-20XX《低合金强度结构钢》GB/T1591-20XX《钢筋机械连接通用技术规程》JGJ/107－20XX3工艺流程控制措施3.1工艺流程图直螺纹工艺如下图：①钢筋端部；②切削直螺纹；③用连接套筒对接钢筋3.1.1直螺纹钢筋接头将钢筋的连接端通过设备先行车平钢筋表面的螺纹，再用车丝设备加工出圆柱螺纹并用连接套筒连接的钢筋接头，一般由丝头和套筒组成，必要时还包括锁母。
3.1.2丝头加工成圆柱螺纹的钢筋端部。
3.1.3锁母锁定套筒与丝头相对位置的螺母，在钢筋完全不能转动，只能通过转动套筒连接钢筋时用锁母。
3.1.4套筒连接钢筋用带圆柱螺纹的连接件。
3.2符号主要符号：f0mst－接头的抗拉强度实测值f0mst－钢筋的抗拉强度实测值f0tk－钢筋的抗拉强度标准值εu－受拉钢筋试件极限应变εyk－钢筋在屈服强度标准值下的应变u－接头单向拉伸的残余变形u4、u8、u20－接头反复拉压4、8、20次后的残余变形3.3接头分类表3－1按适用钢筋强度级别分类表3－2按接头使用要求分类3.4接头型号与标记直螺纹钢筋接头的型号由名称代号、特性代号及主要参数代号组成。
钢筋直螺纹连接缺陷原因分析及防治措施
钢筋直螺纹连接缺陷原因分析及防治措施
一、现象：
钢筋连接丝头外露丝扣不符合规范规定，接头处套筒未拧紧，连接套筒开裂等。
二、原因分析：
1）钢筋连接接头丝扣加工数量不够或过多，现场控制不严（如图12）；
2）施工人员不按要求操作，现场监督管理不到位，接头连接后未采用力矩扳手及时检查；
3）连接套筒质量不符合设计要求及规范规定。
三、防治措施：
1）严格控制钢筋接头丝扣加工质量，要求施工单位做好后台的交底和检查工作；
2）连接套筒规格必须与钢筋一致，材质应符合设计要求及规范规定；
3）检查钢筋接头质量时，根据钢筋规格抽查接头连接力矩拧紧值是否符合要求；
4）检查钢筋套筒连接型式检验报告，并做好过程中钢筋连接接头现场见证取样送检。
直螺纹 整改措施(共7篇)
