【CN109945717B】一种高温冷却器换热管组【专利】
一种冷却器[发明专利]
![一种冷却器[发明专利]](https://img.taocdn.com/s3/m/de35d0ed90c69ec3d4bb7575.png)
专利名称：一种冷却器
专利类型：发明专利
发明人：张允,梁新瑶,程龙,张超,张曙光,张锦涛申请号：CN201811262782.0
申请日：20181027
公开号：CN109405606A
公开日：
20190301
专利内容由知识产权出版社提供
摘要：本发明公开了一种冷却器，属于制冷技术领域，为解决用水或空气作为温度载体效率较低，而使用氟利昂作为冷却媒介，存在泄漏污染的问题，该冷却器包括出风模块、设置在出风模块内的热交换管组、压缩冷凝箱、连接热交换管组和压缩冷凝箱的输送管、设置在输送管上的增压泵、乙醇收集箱、连接乙醇收集箱和压缩冷凝箱的连通管、设置在连通管上的连通泵、连接乙醇收集箱和热交换管组的补给管和设置在补给管上的补给泵。
具有冷却效率高、无污染的有益效果。
申请人：安徽创弘精密机械有限公司
地址：236400 安徽省阜阳市临泉县经济开发区三区厂房第六栋
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：杨红梅
更多信息请下载全文后查看。
一种耐高温的发动机冷却管组件[实用新型专利]
![一种耐高温的发动机冷却管组件[实用新型专利]](https://img.taocdn.com/s3/m/a1a022f3a8114431b80dd893.png)

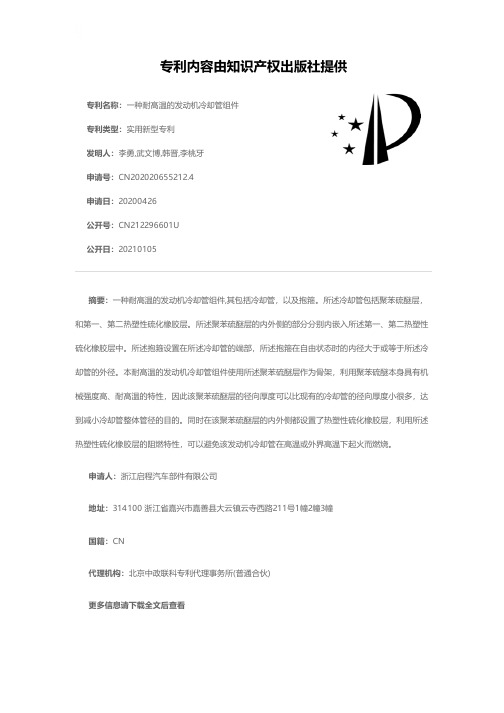

专利名称：一种耐高温的发动机冷却管组件专利类型：实用新型专利
发明人：李勇,武文博,韩晋,李桃牙
申请号：CN202020655212.4
申请日：20200426
公开号：CN212296601U
公开日：
20210105
专利内容由知识产权出版社提供
摘要：一种耐高温的发动机冷却管组件,其包括冷却管，以及抱箍。
所述冷却管包括聚苯硫醚层，和第一、第二热塑性硫化橡胶层。
所述聚苯硫醚层的内外侧的部分分别内嵌入所述第一、第二热塑性硫化橡胶层中。
所述抱箍设置在所述冷却管的端部，所述抱箍在自由状态时的内径大于或等于所述冷却管的外径。
本耐高温的发动机冷却管组件使用所述聚苯硫醚层作为骨架，利用聚苯硫醚本身具有机械强度高、耐高温的特性，因此该聚苯硫醚层的径向厚度可以比现有的冷却管的径向厚度小很多，达到减小冷却管整体管径的目的。
同时在该聚苯硫醚层的内外侧都设置了热塑性硫化橡胶层，利用所述热塑性硫化橡胶层的阻燃特性，可以避免该发动机冷却管在高温或外界高温下起火而燃烧。
申请人：浙江启程汽车部件有限公司
地址：314100 浙江省嘉兴市嘉善县大云镇云寺西路211号1幢2幢3幢
国籍：CN
代理机构：北京中政联科专利代理事务所(普通合伙)
更多信息请下载全文后查看。
一种超高温气体冷却器[实用新型专利]
![一种超高温气体冷却器[实用新型专利]](https://img.taocdn.com/s3/m/29588725a1c7aa00b42acb17.png)
专利名称：一种超高温气体冷却器
专利类型：实用新型专利
发明人：徐殿寿,赵国栋,孙昊,解德甲,侯岩申请号：CN201320498258.X
申请日：20130815
公开号：CN203443426U
公开日：
20140219
专利内容由知识产权出版社提供
摘要：一种超高温气体冷却器，包括换热管，所述换热管为直管换热管，该直管换热管从内到外依次穿过换热管支撑水夹套、设备外部水夹套后，在该设备外部水夹套外侧和可拆密封限位管接头连接，该可拆密封限位管接头的另一端和集合管联通。
本实用新型的设备外部水夹套、换热管支撑水夹套在内部设置隔板加强夹套介质的流动性，强化对流传热，保证设备的安全性。
换热管支撑水夹套在确保自身可靠性的前提下，减小换热管无支撑跨距可有效降低换热管的颤震现象。
通过可拆密封限位管接头达到了换热管可更换的目的。
申请人：甘肃蓝科石化高新装备股份有限公司
地址：730070 甘肃省兰州市安宁区蓝科路8号
国籍：CN
代理机构：甘肃省知识产权事务中心
代理人：马英
更多信息请下载全文后查看。
一种冷却器[实用新型专利]
![一种冷却器[实用新型专利]](https://img.taocdn.com/s3/m/91ab53c24b35eefdc9d33367.png)

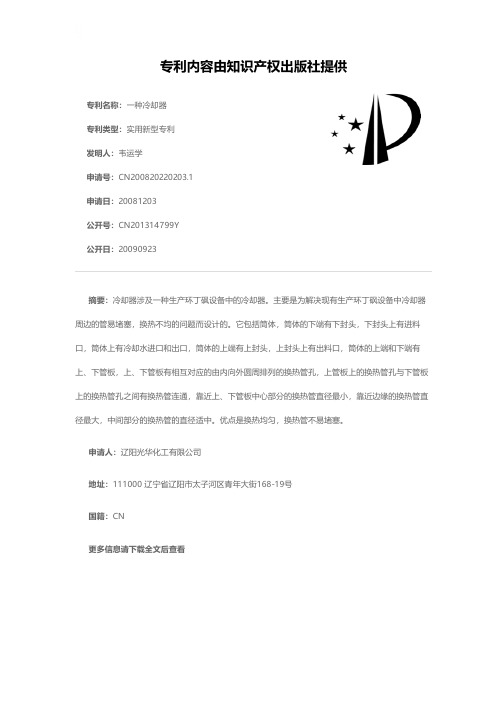

专利名称：一种冷却器
专利类型：实用新型专利
发明人：韦运学
申请号：CN200820220203.1申请日：20081203
公开号：CN201314799Y
公开日：
20090923
专利内容由知识产权出版社提供
摘要：冷却器涉及一种生产环丁砜设备中的冷却器。
主要是为解决现有生产环丁砜设备中冷却器周边的管易堵塞，换热不均的问题而设计的。
它包括筒体，筒体的下端有下封头，下封头上有进料口，筒体上有冷却水进口和出口，筒体的上端有上封头，上封头上有出料口，筒体的上端和下端有上、下管板，上、下管板有相互对应的由内向外圆周排列的换热管孔，上管板上的换热管孔与下管板上的换热管孔之间有换热管连通，靠近上、下管板中心部分的换热管直径最小，靠近边缘的换热管直径最大，中间部分的换热管的直径适中。
优点是换热均匀，换热管不易堵塞。
申请人：辽阳光华化工有限公司
地址：111000 辽宁省辽阳市太子河区青年大街168-19号
国籍：CN
更多信息请下载全文后查看。
一种换热管[发明专利]
![一种换热管[发明专利]](https://img.taocdn.com/s3/m/b0311f117c1cfad6185fa7c4.png)

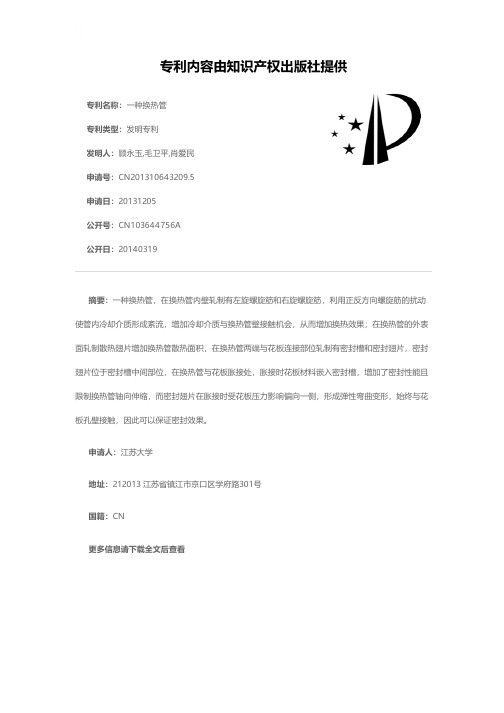

专利名称：一种换热管
专利类型：发明专利
发明人：顾永玉,毛卫平,肖爱民申请号：CN201310643209.5申请日：20131205
公开号：CN103644756A
公开日：
20140319
专利内容由知识产权出版社提供
摘要：一种换热管，在换热管内壁轧制有左旋螺旋筋和右旋螺旋筋，利用正反方向螺旋筋的扰动使管内冷却介质形成紊流，增加冷却介质与换热管壁接触机会，从而增加换热效果；在换热管的外表面轧制散热翅片增加换热管散热面积，在换热管两端与花板连接部位轧制有密封槽和密封翅片，密封翅片位于密封槽中间部位，在换热管与花板胀接处，胀接时花板材料嵌入密封槽，增加了密封性能且限制换热管轴向伸缩，而密封翅片在胀接时受花板压力影响偏向一侧，形成弹性弯曲变形，始终与花板孔壁接触，因此可以保证密封效果。
申请人：江苏大学
地址：212013 江苏省镇江市京口区学府路301号
国籍：CN
更多信息请下载全文后查看。
冷却器用换热管[实用新型专利]
![冷却器用换热管[实用新型专利]](https://img.taocdn.com/s3/m/f78911b6804d2b160a4ec08e.png)

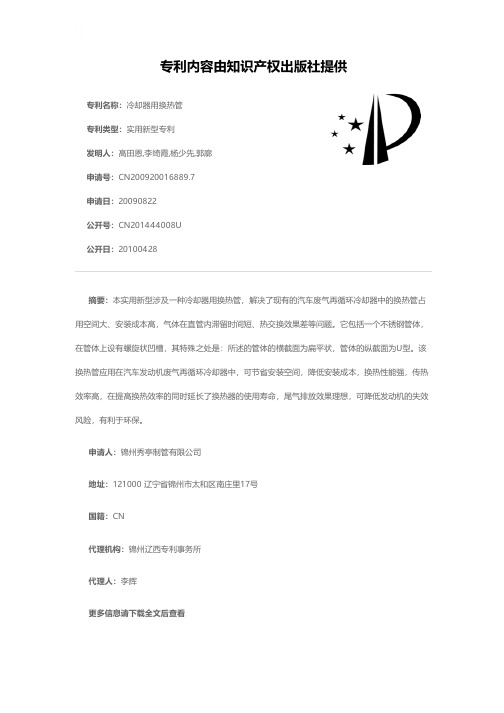

专利名称：冷却器用换热管
专利类型：实用新型专利
发明人：高田恩,李绮霞,杨少先,郭廓申请号：CN200920016889.7
申请日：20090822
公开号：CN201444008U
公开日：
20100428
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种冷却器用换热管，解决了现有的汽车废气再循环冷却器中的换热管占用空间大、安装成本高，气体在直管内滞留时间短、热交换效果差等问题。
它包括一个不锈钢管体，在管体上设有螺旋状凹槽，其特殊之处是：所述的管体的横截面为扁平状，管体的纵截面为U型。
该换热管应用在汽车发动机废气再循环冷却器中，可节省安装空间，降低安装成本，换热性能强，传热效率高，在提高换热效率的同时延长了换热器的使用寿命，尾气排放效果理想，可降低发动机的失效风险，有利于环保。
申请人：锦州秀亭制管有限公司
地址：121000 辽宁省锦州市太和区南庄里17号
国籍：CN
代理机构：锦州辽西专利事务所
代理人：李辉
更多信息请下载全文后查看。
一种冷却器[实用新型专利]
专利名称：一种冷却器
专利类型：实用新型专利
发明人：彭能文,游洪全,刘铁,邓天余申请号：CN201720870000.6
申请日：20170718
公开号：CN206959670U
公开日：
20180202
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种冷却器，包括内管及设置在所述的内管外侧的外管，所述的内管内侧形成内冷却空腔，所述的内管与所述的外管之间形成外冷却空腔，在所述的外管上下两端分别设置有连通所述的内冷却空腔的输入口和输出口，在所述的内管上下两端分别设置有密封盖，在所述的内管内侧设置有冷却液管，所述的冷却液管的输入端和输出端分别连接在上下两个密封盖上，在所述的外管上下两端外侧分别设置有连通所述的外冷却空腔的风管，在所述的冷却液管外壁上设置有沿其长度方向呈螺旋排布的导流槽。
本实用新型能够增大试剂与冷却液管之间的热交换面积，使其冷却效率大大提高。
申请人：宜宾莱特医药化工有限公司
地址：644200 四川省宜宾市江安县阳春镇阳春工业园区工业大道
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：徐金琼
更多信息请下载全文后查看。
一种冷却器[实用新型专利]
专利名称：一种冷却器
专利类型：实用新型专利
发明人：孙德魁,范永华,王广昌,单爽申请号：CN201520382954.3
申请日：20150608
公开号：CN204829861U
公开日：
20151202
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种冷却器，涉及锅炉技术领域，可以有效的降低烟气的温度，而且可以将烟气的温度循环利用。
本实用新型的主要技术方案为：箱体，所述箱体包括冷却腔，所述冷却腔密封；所述箱体内设有多根烟气管道，所述多根烟气管道穿过所述冷却腔，所述多个烟气管道用于通过带有热量的烟气；所述箱体上设有输入端口和输出端口，所述输入端口和所述输出端口通过所述冷却腔连通，所述输入端口和所述输出端口用于通过冷却水。
本实用新型主要用于对冷却水进行预热，对烟气降温。
申请人：大连双华永欣木业有限公司
地址：116000 辽宁省瓦房店市工业园
国籍：CN
更多信息请下载全文后查看。
一种换热器[实用新型专利]
(10)授权公告号 (45)授权公告日 2015.02.11C N 204154149U (21)申请号 201420463802.1(22)申请日 2014.08.18F28D 1/053(2006.01)F28F 1/24(2006.01)(73)专利权人无锡鑫尔法换热器制造有限公司地址214000 江苏省无锡市滨湖区滨湖街道南湖中路(72)发明人朱裕南 朱国胜朱洁(54)实用新型名称一种换热器(57)摘要本实用新型提出一种换热器，主要用于风力发电厂的热油冷却，包括换热器外框、进油口、出油口、不锈钢铝翅片管，两侧外框上设置有安装孔，所述不锈钢铝翅片管由不锈钢换热管与铝翅片构成。
本实用新型改变了以往风力发电厂的热油冷却用换热器采用全铝材质，而采用不锈钢换热管与铝翅片的方式，并且不锈钢换热管壁更厚，避免了以往全铝换热器的热熔焊接方式，使用过程中不易渗漏，使用寿命长，成本低。
(51)Int.Cl.权利要求书1页 说明书2页 附图3页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图3页(10)授权公告号CN 204154149 U1.一种换热器，其特征在于：此换热器用于风力发电厂的热油冷却；包括换热器外框、进油口、出油口、不锈钢铝翅片管，两侧外框上设置有安装孔，所述不锈钢铝翅片管由不锈钢换热管与铝翅片构成。
2.根据权利要求1所述的换热器，其特征在于：所述上外框两边设有进油口，下外框两边设有出油口。
3.根据权利要求2所述的换热器，其特征在于：所述两进油口其中一个可以被调压口代替，两出油口其中一个也可以被调压口代替。
4.根据权利要求1所述的换热器，其特征在于：所述不锈钢铝翅片管贯穿上下外框，上外框、下外框整体封闭，与不锈钢铝翅片管相连处设有与不锈钢换热管内径大小相等的圆孔。
5.根据权利要求1所述的换热器，其特征在于：所述不锈钢换热管管壁厚2mm。
一种换热器技术领域[0001] 本实用新型涉及发电厂热油冷却领域，具体涉及一种换热器。
【CN109945734A】密封装置及包括该密封装置的换热器【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910185591.7(22)申请日 2019.03.12(71)申请人 山东豪迈机械制造有限公司地址 261500 山东省潍坊市高密市经济开发区康成大街5655号(72)发明人 卢恩明 许倍强 赵鹏 唐立星 张慧芳 (74)专利代理机构 上海专利商标事务所有限公司 31100代理人 朱立鸣(51)Int.Cl.F28F 11/00(2006.01)F28F 11/02(2006.01)(54)发明名称密封装置及包括该密封装置的换热器(57)摘要一种密封装置包括第一密封环，该第一密封环包括第一端部、第二端部以及在第一端部和第二端部之间延伸的周向壁，其中，周向壁的外侧面的至少一部分处的切线相对于第一密封环的纵向轴线倾斜；和/或周向壁的内侧面的至少一部分处的切线相对于第一密封环的纵向轴线倾斜。
该密封装置使用寿命长，且能够降低生产成本。
还公开了包括该密封装置的换热器。
权利要求书1页 说明书8页 附图10页CN 109945734 A 2019.06.28C N 109945734A权 利 要 求 书1/1页CN 109945734 A1.一种密封装置，所述密封装置包括第一密封环，其特征在于，所述第一密封环包括第一端部、第二端部以及在所述第一端部和所述第二端部之间延伸的周向壁，其中：所述周向壁的外侧面的至少一部分处的切线相对于所述第一密封环的纵向轴线倾斜；和/或所述周向壁的内侧面的至少一部分处的切线相对于所述第一密封环的纵向轴线倾斜。
2.如权利要求1所述的密封装置，其特征在于，所述外侧面的所述至少一部分相对于所述纵向轴线所成角度在15°～80°的范围内，优选的，所述外侧面的所述至少一部分相对于所述纵向轴线所成角度在45°～80°的范围内。
3.如权利要求1或2所述的密封装置，其特征在于，所述周向壁的内侧面平行于所述外侧面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利
(10)授权公告号 (45)授权公告日 (21)申请号 201910228837.4
(22)申请日 2019.03.25
(65)同一申请的已公布的文献号
申请公布号 CN 109945717 A
(43)申请公布日 2019.06.28
(73)专利权人 中国空气动力研究与发展中心超
高速空气动力研究所
地址 621051 四川省绵阳市二环路南段6号
(72)发明人 杜百合 曹勇 胡燕华 王海波
罗杰 葛强 王茂刚
(74)专利代理机构 北京格允知识产权代理有限
公司 11609
代理人 张沫 周娇娇
(51)Int.Cl.
F28D 21/00(2006.01)
F28F 1/00(2006.01)F28F 9/013(2006.01)F28F 9/26(2006.01)B23P 15/26(2006.01)审查员 姚露
(54)发明名称
一种高温冷却器换热管组
(57)摘要
本发明涉及一种高温冷却器换热管组，换热
管组由多个换热管束组成，
其中换热管束包括进水环管、出水环管、上管板、下管板、侧管板、套管
和冷却管，进水环管与出水环管通过上管板和下
管板焊接成环状，若干侧管板分别套接在进水环
管和出水环管外，套管分别固连在进水环管、出
水环管与侧管板相接处，若干根冷却管固连在进
水环管与出水环管内侧，进水环管、出水环管、上
管板、下管板、侧管板和冷却管内通有冷却液，本
发明具有实现高温冷却器的高效换热，防止换热
管束在高温换热情形下过热失效和温差应力破
坏，同时保证各换热管组冷却水流量分配要求，
适用于电弧风洞高温冷却器在各种模式下的稳
定运行的优点。
权利要求书1页 说明书4页 附图2页CN 109945717 B 2019.09.27
C N 109945717
B
权 利 要 求 书1/1页CN 109945717 B
1.一种高温冷却器换热管组，其特征在于，换热管组由多个换热管束组成，其中换热管束包括进水环管(1)、出水环管(2)、上管板(3)、下管板(4)、侧管板(5)、套管(6)和冷却管(7)，进水环管(1)与出水环管(2)通过上管板(3)和下管板(4)焊接成环状，若干侧管板(5)分别套接在进水环管(1)和出水环管(1)外，套管(6)分别固连在进水环管(1)、出水环管(2)与侧管板(5)相接处，若干根冷却管(7)固连在进水环管(1)与出水环管(2)内侧，进水环管
(1)、出水环管(2)、上管板(3)、下管板(4)、侧管板(5)和冷却管(7)内通有冷却液。
2.根据权利要求1所述的一种高温冷却器换热管组，其特征在于，上管板(3)与下管板(4)为夹层结构且夹层之间具有缝隙，上管板(3)、下管板(4)均与出水环管(2)相通，冷却管(7)连通进水环管(1)、上管板(3)与下管板(4)。
3.根据权利要求2所述的一种高温冷却器换热管组，其特征在于，若干根冷却管(7)呈蛇形分布，冷却管(7)端头处分别与进水环管(1)和出水环管(2)相通、与下管板(4)和出水环管(2)相通、与进水环管(1)和上管板(3)相通。
4.根据权利要求3所述的一种高温冷却器换热管组，其特征在于，冷却管(7)与进水环管(1)相接处固连有进水方套(12)，冷却管(7)和出水环管(2)相接处固连有出水方套(22)，进水方套(12)与出水方套(22)均为钢制方形块。
5.根据权利要求1所述的一种高温冷却器换热管组，其特征在于，侧管板(5)为夹层结构，侧管板(5)端头与上管板(3)、下管板(4)之间固连有连接管(8)。
6.根据权利要求5所述的一种高温冷却器换热管组，其特征在于，上管板(3)、下管板(4)和侧管板(5)与连接管(8)相接处固连有扩口管(81)，连接管(8)插接在扩口管(81)外，连接管(8)外套有螺母，所述螺母与扩口管(81)螺纹连接。
7.根据权利要求1所述的一种高温冷却器换热管组，其特征在于，套管(6)为钢制半弧状管，套管(6)与进水环管(1)和出水环管(2)抵接处垫有隔热棉。
8.根据权利要求1所述的一种高温冷却器换热管组，其特征在于，换热管组内的多个换热管束中圆环轴线重合，且通过侧管板(5)相互抵接使各个进水环管(1)和出水环管(2)之间具有间隔。
9.根据权利要求8所述的一种高温冷却器换热管组，其特征在于，上管板(3)、下管板(4)和侧管板(5)上下两端分别开设有滑移面(9)，滑移面(9)为圆弧面。
2。
