盘车
MAINTENANCE维护Rotor Turning GearWDE6016Plant: Standard盘车装置WDE6016设备：标准Revision History 修订记录Revision 修订Content of Change修订内容Document Pages total :30文件总页数：30Contents目录1GENERAL INFORMATION 总则 (7)1.1Abbreviations缩写词 (8)1.2Notes on warranty 质量担保说明 (8)1.3Functional verification功能检验 (9)1.4Terms of delivery 交付条件 (9)2SAFETY INSTRUCTIONS 安全说明 (10)2.1Symbols for important instructions/operations 重要说明/操作符号 (10)2.2Personnel qualification 人员资格 (10)2.3Non-observance of safety instructions 未严格遵守安全说明 (11)2.4Safety regulations 安全规定 (11)2.5Safety instructions for the operator 操作员安全说明 (11)2.6Safety instructions for installation and maintenance 安装与维护安全说明 (12)2.7Safety requirements for spare parts 备件安全要求 (12)2.8General summary of safety requirements 安全要求总结 (12)3LOADING, SHIPPING, STORAGE 装载、运输与存放 (13)3.1Loading 装载 (13)3.2 Shipping运输 (14)3.3Storage存放 (16)4 DESCRIPTION 描述 (17)4.1Construction 施工 (17)4.2Functional description 功能描述 (23)5TECHNICAL DATA 技术数据 (25)6ASSEMBLY AND INSTALLATION装配与安装 (26)6.1Mounting instructions 安装说明 (26)6.2Electrical Installation 电气安装 (26)7OPERATION 操作 (27)7.1General operating conditions一般操作条件 (27)7.2Automatic operation from the control system 控制系统自动操作 (27)7.3Manual Operation with the hand lever手柄人工操作 (28)7.4Malfunctions 故障 (28)8MAINTENANCE 维护 (29)9SPARE PARTS LIST备件清单 (30)Figures图Fig. 1 WDE6016 R0012/22 mounted on a TBS bearing pedestal (7)图1安装在TBS轴承座上的WDE6016 R0012/22.Fig. 2 Loading the WDE6016 (13)图2 WDE6016的装载Fig. 3 Shipping of the WDE6016 (14)图3 WDE6016的运输Fig. 4 WDE6016 variant HTGD025580 R0012 Dimension drawing (18)图4 WDE60 设备HTGD025580 R0012型号尺寸图纸Fig. 6: HTGD351 673 Terminal plan of WDE6016 (21)图6 WDE6016 HTGD351 673 端子平面图.Additional Documents补充文件Blank Page 空百页1 GENERAL INFORMATION 总则The WDE6016 is manufactured in only one size but four variants for steamturbines up to more than 1000MW. The 4kW AC motor is controlled by afrequency converter which is directly mounted on the motor.The WDE6016 isdelivered completely with gear motor and all accessories including screws,proximity switches, terminal boxes and cables to connect a PC to thefrequency converter. Additional axial space is not necessary and subsequentinstallation in existing systems is possible.WDE6016设备只有一个制造尺寸，但汽轮机有4个型号，到1000MW不等。
4KWAC电机由直接安装在电机上的变频器控制。
交付WDE6016设备时，随齿轮电动机和PC机与变频器的连接螺钉、接近开关、接线盒与电缆等附件一起提供。
无需另外的轴向间隙，可对现在系统进行后续安装。
Fig. 1 WDE6016 R0012/22 mounted on a TBS bearing pedestal图1安装在TBS轴承座上的WDE6016 R0012/22The WDE6016 consists out ofWDE6016由下列部件构成：HTGD025580 R0011Clockwise thread and motor on the right side右侧的顺时针螺纹与电机HTGD025580 R0012Clockwise thread and motor on the left side左侧的顺时针螺纹与电机HTGD025580 R0021 Counter clockwise thread and motor on the right side右侧的逆时针螺纹与电机HTGD025580 R0022 Counter clockwise thread and motor on the left side左侧的逆时针螺纹与电机When the turbine rotor runs out and the turn speed of 4 rpm is reached, the WDE6016 is automatically engaged. The standstill of the turbine rotor is not necessary. The vector controller in the frequency converter puts the turbine shaft on 16 rpm.汽轮机转子发动后，且转速达到4rpm时，WDE6016设备自动啮合。
汽轮机转子无需停止。
变频器内的矢量控制器推动汽轮机轴转动，将其转速推到16 rpm。
The can be shut off either by the control system or mechanically when the rotor moves faster than the WDE6016. After disengaging the spring pushes the pin- ion into the mechanical disengaged position.WDE6016可通过控制系统关闭，也可通过转子的转速比WDE6016快的机械方式关闭。
啮合松开后，弹簧将小齿轮推到机械啮合松开位置。
1.1 Abbreviations 缩写词I&C Instrumentation & Controls仪器仪表与控制装置MCC Motor control centre电机控制中心KKS Kraftwerk-Kennzeichen-SystemKraftwerk-Kennzeichen-System系统TBS Standard thrust bearing标准止推轴承WDE6016 Wellendreheinrichtung (Rotor turning device with 6000 Nm and 16 rpm) Wellendreheinrichtung （带6000 Nm与转速为16 rpm的转子转动装置）1.2Notes on warranty 质量担保说明The WDE6016 must only be used under the field conditions which are described in this instruction manual.WDE6016设备只能在本说明手册中规定的现场条件下使用。
The manufacturer is not liable for any malfunction or damage caused by any other than the intended use of the WDE6016 or individual modules or parts of it. The same also applies to any repair or other service operation performed or attempted by persons other than duly authorized service staff. Such action will invalidate any claim under warranty, including for parts not directly affected.WDE6016整体设备或单个模块或部件由于非正常使用，而导致的设备故障或损伤，制造商不负责。
同样，由非专业指定人员的维护或其它维护操作而导致的设备损伤或故障，制造商也不提供质量担保。
发生上述非正常操作，均会使质量担保无效，同时也适用于没有受到直接影响的部件。
The manufacturer is not liable for any malfunction or damage caused by ignorance of this instruction manual respectively non-observance of safety requirements, warnings and cautions. The same also applies to any consequential damages.由于没有严格遵守本说明手册、没有严格遵守安全规定、告警说明与注意事项，而导致的设备故障或损伤，制造商不负责。

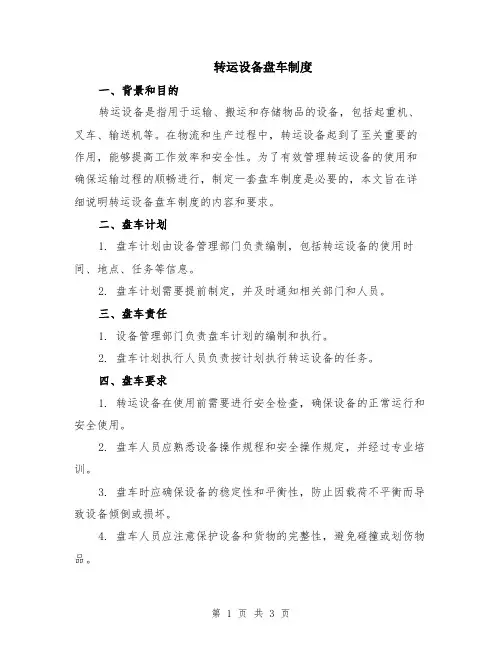

转运设备盘车制度
转运设备盘车制度一、背景和目的转运设备是指用于运输、搬运和存储物品的设备，包括起重机、叉车、输送机等。
在物流和生产过程中，转运设备起到了至关重要的作用，能够提高工作效率和安全性。
为了有效管理转运设备的使用和确保运输过程的顺畅进行，制定一套盘车制度是必要的，本文旨在详细说明转运设备盘车制度的内容和要求。
二、盘车计划1. 盘车计划由设备管理部门负责编制，包括转运设备的使用时间、地点、任务等信息。
2. 盘车计划需要提前制定，并及时通知相关部门和人员。
三、盘车责任1. 设备管理部门负责盘车计划的编制和执行。
2. 盘车计划执行人员负责按计划执行转运设备的任务。
四、盘车要求1. 转运设备在使用前需要进行安全检查，确保设备的正常运行和安全使用。
2. 盘车人员应熟悉设备操作规程和安全操作规定，并经过专业培训。
3. 盘车时应确保设备的稳定性和平衡性，防止因载荷不平衡而导致设备倾倒或损坏。
4. 盘车人员应注意保护设备和货物的完整性，避免碰撞或划伤物品。
5. 盘车过程中应注意周围环境的安全，避免与其他设备或人员发生碰撞。
五、盘车记录1. 盘车计划执行完毕后，设备管理部门需要记录盘车情况，包括设备的使用时间、地点、任务以及是否发生异常情况等。
2. 盘车记录应保存在设备管理部门，供日后查阅和参考。
六、盘车检查1. 设备管理部门需要定期对转运设备的盘车情况进行检查，确保盘车制度的有效执行。
2. 盘车检查内容包括设备的使用情况、操作规程的遵守情况、设备的维护保养情况等。
3. 盘车检查结果需要及时反馈给盘车计划执行人员和相关部门，以便及时改进和调整。
七、违规处理1. 对于盘车计划执行不到位、违反操作规程或发生安全事故的人员，设备管理部门有权进行相应处理，包括警告、罚款、停职等。
2. 对于严重违规的情况，设备管理部门有权采取更严厉的措施，如解除合同或辞退人员。
八、制度宣传设备管理部门需要对相关人员进行转运设备盘车制度的宣传和培训，确保大家对制度的理解和遵守。

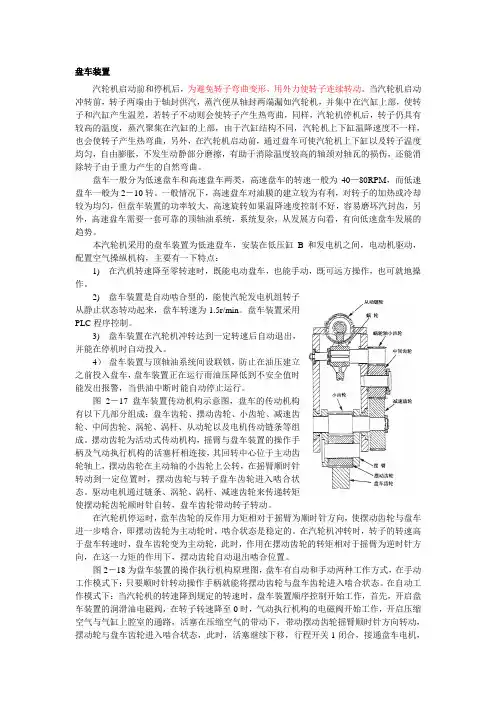

盘车说明
盘车装置汽轮机启动前和停机后，为避免转子弯曲变形，用外力使转子连续转动。
当汽轮机启动冲转前，转子两端由于轴封供汽，蒸汽便从轴封两端漏如汽轮机，并集中在汽缸上部，使转子和汽缸产生温差，若转子不动则会使转子产生热弯曲，同样，汽轮机停机后，转子仍具有较高的温度，蒸汽聚集在汽缸的上部，由于汽缸结构不同，汽轮机上下缸温降速度不一样，也会使转子产生热弯曲，另外，在汽轮机启动前，通过盘车可使汽轮机上下缸以及转子温度均匀，自由膨胀，不发生动静部分磨擦，有助于消除温度较高的轴颈对轴瓦的损伤，还能消除转子由于重力产生的自然弯曲。
盘车一般分为低速盘车和高速盘车两类，高速盘车的转速一般为40—80RPM，而低速盘车一般为2－10转。
一般情况下，高速盘车对油膜的建立较为有利，对转子的加热或冷却较为均匀，但盘车装置的功率较大，高速旋转如果温降速度控制不好，容易磨坏汽封齿，另外，高速盘车需要一套可靠的顶轴油系统，系统复杂，从发展方向看，有向低速盘车发展的趋势。
本汽轮机采用的盘车装置为低速盘车，安装在低压缸B和发电机之间，电动机驱动，配置空气操纵机构，主要有一下特点：1) 在汽机转速降至零转速时，既能电动盘车，也能手动，既可远方操作，也可就地操作。
2) 盘车装置是自动啮合型的，能使汽轮发电机组转子从静止状态转动起来，盘车转速为1.5r/min。
盘车装置采用PLC程序控制。
3) 盘车装置在汽轮机冲转达到一定转速后自动退出，并能在停机时自动投入。
4）盘车装置与顶轴油系统间设联锁，防止在油压建立之前投入盘车，盘车装置正在运行而油压降低到不安全值时能发出报警，当供油中断时能自动停止运行。
图2－17 盘车装置传动机构示意图，盘车的传动机构有以下几部分组成：盘车齿轮、摆动齿轮、小齿轮、减速齿轮、中间齿轮、涡轮、涡杆、从动轮以及电机传动链条等组成。
摆动齿轮为活动式传动机构，摇臂与盘车装置的操作手柄及气动执行机构的活塞杆相连接，其回转中心位于主动齿轮轴上，摆动齿轮在主动轴的小齿轮上公转，在摇臂顺时针转动到一定位置时，摆动齿轮与转子盘车齿轮进入啮合状态。
盘车的启停条件和操作
+ 3）确认顶轴油泵已运行，顶轴油母管油压正常＞9.8 MPa
+ 4）主机转速由500rpm以上降到≤1.5rpm，且“汽机零转速 ”信号发出。
四（一） 盘车自动启动操作
1确认就地盘车控制柜电源已送“电源”指示灯亮 。 2按“试灯”按钮 ，确认所有指示灯亮。 3确认控制柜“润滑油压正常”、“顶轴油压正常 ”灯亮。 4确认密封油系统投入且油压正常。 5确认“自动/手动”切换开关打至“自动盘车” 位。 6主机转速降到≤1.5rpm，且“汽机零转速”信号 发出，确认“零转速”指示灯亮。 5)“汽机零转速”信号发出后延时30s，盘车电磁 阀通电，确认“电磁阀动作”指示灯亮，啮合手 柄逐渐由“分”位切到“合”位。 6确认“啮合到位”指示灯亮，盘车电磁阀断电， 盘车电机启动进入正常连续盘车状态，“盘车运 行”指示灯亮。倾听机组动静部分应无金属摩擦 声 7若盘车电磁阀已通电30s，而齿轮未啮合到位， 盘车电机启动，齿轮继续啮合，直到啮合到位指 示灯亮，盘车电磁阀断电，进入正常连续盘车状 态。
+ 2在机组冲车时，当汽轮机转 子超过盘车转速时主动齿轮 由主动变为被动，使其受到 和啮合方向相反的作用力， 从而使主动齿轮退出啮合。 甩开到位后停下盘车电机运 行。
八、盘车的停运注意事项
+ 一般停止盘车后会停止顶轴油泵的运行， 此时的温度较高，转子在自重的作用之下 与轴瓦的接触是紧密的，这样转子的热量 就会传递到轴瓦的下端，这样高的温度可 以造成轴瓦的局部融化。所以停止盘车后 润滑油系统应继续运行，直至高压缸调节 级金属温度低于150℃，并且各轴承金属温 度在正常范围之内方可停运润滑油系统。

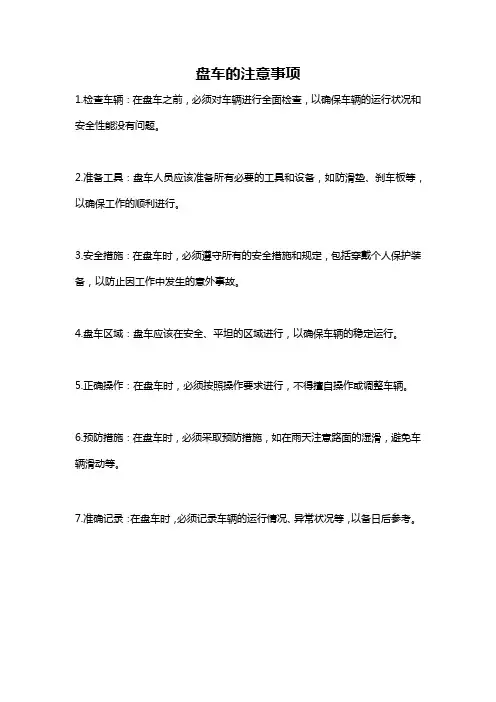

盘车的注意事项
盘车的注意事项
1.检查车辆：在盘车之前，必须对车辆进行全面检查，以确保车辆的运行状况和安全性能没有问题。
2.准备工具：盘车人员应该准备所有必要的工具和设备，如防滑垫、刹车板等，以确保工作的顺利进行。
3.安全措施：在盘车时，必须遵守所有的安全措施和规定，包括穿戴个人保护装备，以防止因工作中发生的意外事故。
4.盘车区域：盘车应该在安全、平坦的区域进行，以确保车辆的稳定运行。
5.正确操作：在盘车时，必须按照操作要求进行，不得擅自操作或调整车辆。
6.预防措施：在盘车时，必须采取预防措施，如在雨天注意路面的湿滑，避免车辆滑动等。
7.准确记录：在盘车时，必须记录车辆的运行情况、异常状况等，以备日后参考。
盘车作用
4、每天盘动180度，防止轴在重力作用下产生弯曲。
5、轻转子应该每天盘车，一方面防止轴变形，一方面防止轴锈蚀，盘车时在轴上做好标记，最后使轴停在盘动180度的位置
6、我们每个白班盘车，轴上涂了标记，相对位置分别涂成白色和红色，要求“单白双红”，即单号白色朝上，双号红色朝上，盘180度了，主要是防止轴变形，另外冬天还能检查是否冻住。
10、泵的盘车主要是为了防止泵进口有物料堵塞，将叶轮卡死；泵因长期停用，维保不到位轴承出现锈蚀而卡死；温度低时物料没及时排尽，结冰出现卡死现象等。盘车角度必须要超过360度，建议盘车1080度，没发现卡死或没有明显异常阻力的情况下方可正常开车。
7、定期盘车的作用有三个：防止泵内生垢卡住；防止泵轴变形；盘车还可以把润滑油带到各润滑点，防止轴生锈，轴承得到了润滑有利于在紧急状态下马上开车。至于盘多少度，我们的要求是180度！当然，可能各家有各家的规定！
8、如果是一直使用的运转泵和它的备用泵始终应该保持天天盘车，防止突然切换泵时使轴断裂或变形；如果是长期不用的泵，可以延长至一个礼拜一盘车。盘车时主要要使用链钳或是专用的盘车器，切不可使用管钳子会损伤联轴器的。
总结其可分为以下几点：
1、预防转子弯曲、防止启动困难。
2、盘车就是对动设备来说，开车前先将转动部件低速旋转几圈，主要是看有没有杂物，有没有碰撞、摩擦，防止开ห้องสมุดไป่ตู้后告诉转动造成破坏，对所有动设备一般都要盘车，有手工盘车和机械盘车。

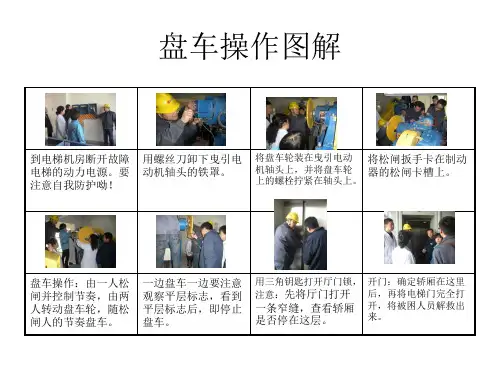

盘车操作图解
到电梯机房断开故障 电梯的动力电源。要 罩。
将盘车轮装在曳引电动 将松闸扳手卡在制动 机轴头上，并将盘车轮 器的松闸卡槽上。 上的螺栓拧紧在轴头上。
盘车操作：由一人松 闸并控制节奏，由两 人转动盘车轮，随松 闸人的节奏盘车。
一边盘车一边要注意 观察平层标志，看到 平层标志后，即停止 盘车。
用三角钥匙打开厅门锁， 开门：确定轿厢在这里 后，再将电梯门完全打 注意：先将厅门打开 一条窄缝，查看轿厢 开，将被困人员解救出 来。 是否停在这层。
盘车的原理
盘车的原理
盘车是一种常见的机械传动装置，广泛应用于各种机械设备中。
它通过齿轮的配合，实现了不同轴的运动传递和转速变换。
盘车的原理是基于齿轮的啮合和传动原理，下面我们来详细了解一下盘车的原理。
首先，盘车的原理基于齿轮的啮合。
齿轮是盘车中最核心的部件，它由齿轮轴和齿轮齿等组成。
当齿轮轴上的齿轮与另一齿轮啮合时，就形成了盘车传动系统。
齿轮的啮合使得两个轴之间能够传递运动和力量，实现了机械设备的正常工作。
其次，盘车的原理涉及到转速的变换。
在盘车装置中，通过不同大小的齿轮组合，可以实现转速的变换。
例如，当一个大齿轮和一个小齿轮啮合时，可以实现从大转速到小转速的传动，反之亦然。
这种转速变换在机械设备中非常常见，能够满足不同工况下的需求。
此外，盘车的原理还包括了力的传递。
通过齿轮的啮合，盘车可以实现力的传递。
当一个齿轮受到力的作用时，通过啮合的齿轮，可以将力传递给另一个齿轮，进而实现力的传递和转动。
这种力的传递在机械传动中起着至关重要的作用。
最后，盘车的原理还涉及到齿轮的传动比。
齿轮的传动比是指相邻齿轮的齿数比值，它决定了盘车传动系统的传动比和转速比。
通过合理设计齿轮的传动比，可以实现不同轴之间的理想转速匹配，从而满足机械设备的工作要求。
综上所述，盘车的原理是基于齿轮的啮合和传动原理，通过齿轮的配合实现了不同轴的运动传递和转速变换。
在实际应用中，盘车传动系统能够有效地满足机械设备的工作需求，具有重要的意义和价值。
希望本文能够帮助大家更好地理解盘车的原理，为相关领域的研究和应用提供参考。
手动盘车须知
手动盘车须知
1．手动盘车前必须切断总电源开关。
2．通过对讲电话告知轿厢内乘客，不要倚靠在轿厢门上，应尽量远离轿厢门，听从操作人员指挥。
3．手动盘车操作至少应有两人以上进行，一人用开闸扳手打开制动器，另外一人（或二人）进行盘车。
4．盘车时应缓慢进行，尤其当轿厢轻载状态下，往上盘车时防止因对重侧重，造成溜车，
5．当轿厢盘至就近层站平层时，应停止盘车，并使制动器复位。
6．确认制动可靠后，手应放开（或拿下）盘下手轮。
7．从曳引绳层标及其它措施确认轿厢平层位置后，维修人员到轿厢停站楼层用外开机械钥匙打开层、轿门放出被困人员。
XXX有限公司。
电梯盘车操作规
电梯盘车操作规
范是指电梯故障发生时，维修人员进行盘车操作时需要遵守的一系列规范和步骤。
以下为电梯盘车操作规范的主要内容：
1. 盘车前，维修人员需佩戴好防护用具，确保自身安全。
2. 维修人员需熟悉电梯的运行原理和盘车操作步骤，并按照操作手册进行盘车。
3. 在开始盘车前，维修人员需断电和切断电梯上的所有电源。
4. 使用盘车工具时，需确保工具的正常运作和完好状态。
5. 盘车过程中，维修人员需专心操作，严禁走神和使用手机等分散注意力的行为。
6. 在盘车期间，维修人员需时刻注意电梯的运行情况，确保盘车过程顺利进行。
7. 若在盘车过程中发现异常情况或存在风险，应及时停止操作并报告相关责任人。
8. 盘车完毕后，维修人员需按照操作步骤进行检查和测试，确保电梯能够正常运行。
9. 盘车结束后，维修人员需将电梯重新启动，并进行必要的测试和试运行。
10. 盘车操作完毕后，维修人员需将相关的记录和报告进行详细记录，确保后续的维修和排障工作能够顺利进行。
最重要的是，在进行电梯盘车操作时，应始终遵循安全第一的原则，确保操作人员的安全，同时还要考虑到乘客和建筑物的安全。
如有需要，建议请专业维修人员进行操作。
盘车的概念
盘车的概念盘车是一个财务和会计领域的术语，代表了一个公司在一定时间范围内的盈利能力。
它通常用来评估公司的经营状况和财务健康状况，以确定其是否具有可持续发展和增长的能力。
盘车概念最早起源于美国，后来被广泛应用于全球的企业财务管理和投资分析中。
它是一个基本的财务指标，通过分析和比较不同时间段内的财务数据，可以确定一个公司在特定时间内实现的经营利润和现金流量。
具体来说，盘车是通过比较两个或多个会计期间的财务报表来计算的。
通常情况下，人们会比较的是一个公司在不同会计周期（通常是年度）内的财务数据，以便获取一系列有关公司盈利能力的指标。
在计算盘车时，最常用的指标之一是净利润。
净利润代表了一个公司在特定时间内的总收入减去总成本和费用后的剩余金额。
通过比较不同期间的净利润，我们可以判断公司的盈利状况是否改善或恶化。
此外，盘车还可以通过比较其他财务指标来完成，例如销售额、成本、净资产等。
这些指标的变化将提供有关公司在不同时间段内盈利能力的详细信息，以及公司可能面临的潜在风险和机会。
通过对一个公司的盘车分析，我们可以得出一些重要的结论。
首先，盘车可以帮助我们检查一个公司在不同时间段内的盈利能力是否稳定和可持续。
如果公司在多个期间内都能保持良好的盈利能力，那么它可能是一个具有稳定经营模式和较低风险的公司。
其次，盘车还可以帮助我们发现一个公司可能存在的经营问题。
如果我们在比较不同时间段的财务数据时发现净利润或其他相关指标出现持续下降的趋势，那么这可能意味着公司正在面临盈利压力或其他经营困境。
此外，盘车还可以用来评估公司的财务健康状况。
通过分析多个期间的净资产、负债和股东权益等指标，我们可以判断公司是否存在潜在的财务风险，例如资不抵债或过度负债。
最后，盘车还可以为投资者和分析师提供重要的参考信息。
通过比较不同公司的盘车数据，我们可以判断其相对的盈利能力，进而为投资决策提供依据。
同样，通过对同一公司多个期间的盘车数据进行分析，我们可以评估公司的发展趋势和潜在的投资回报。
