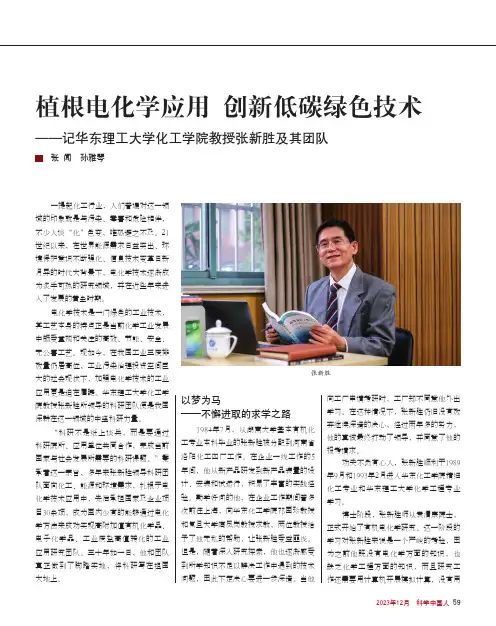

植根电化学应用_创新低碳绿色技术——记华东理工大学化工学院教授张新胜及其团队
植根电化学应用 创新低碳绿色技术——记华东理工大学化工学院教授张新胜及其团队 张 闻 孙雅琴 一提起化工行业，人们普遍对这一领域的印象就是与污染、毒害和危险相伴，不少人谈“化”色变，唯恐避之不及。
21世纪以来，在世界能源需求日益突出、环境保护意识不断强化、信息技术变革日新月异的时代大背景下，电化学技术逐渐成为炙手可热的研究领域，并在近些年来进入了发展的黄金时期。
电化学技术是一门绿色的工业技术，其工艺本身的特点正是当前化学工业发展中颇受重视和关注的高效、节能、安全、无公害工艺。
现如今，在我国工业三废排放量仍居高位，工业污染治理投资空间巨大的社会现状下，加强电化学技术的工业应用更是迫在眉睫。
华东理工大学化工学院教授张新胜所领导的科研团队便是我国深耕在这一领域的中坚科研力量。
“科研不是纸上谈兵，而是要通过科研院所、应用单位共同合作，完成当前国家与社会发展所需要的科研课题。
”秉承着这一宗旨，多年来张新胜领导科研团队面向化工、能源和环境需求，扎根于电化学技术应用中，先后承担国家及企业项目30余项，成为国内少有的能够通过电化学方法来成功实现高附加值有机化学品、电子化学品、工业废盐高值转化的工业应用研究团队。
三十年如一日，他和团队真正做到了脚踏实地，将科研写在祖国大地上。
以梦为马——不懈进取的求学之路1984年7月，从湖南大学基本有机化工专业本科毕业的张新胜被分配到河南省洛阳化工四厂工作。
在企业一线工作的5年间，他从新产品研发到新产品装置的设计、安装和试运行，积累了丰富的实践经验。
勤学好问的他，在企业工作期间曾多次前往上海，向华东化工学院祁国珍教授和复旦大学陶凤岗教授求教，两位教授给予了他无私的帮助，让张新胜受益匪浅。
但是，随着深入研究探索，他也逐渐感受到所学知识不足以解决工作中遇到的技术问题，因此下定决心要进一步深造。
当他向工厂申请考研时，工厂却不同意他外出学习。
在这种情况下，张新胜仍旧没有放弃继续深造的决心，经过两年多的努力，他的真诚最终打动了领导，并同意了他的报考请求。
2023大学_最新电子信息工程专业大学排名
2023最新电子信息工程专业大学排名电子信息工程专业大学排名专业概述电子信息工程是一门应用计算机等现代化技术进行电子信息控制和信息处理的学科，主要研究信息的获取与处理，电子设备与信息系统的设计、开发、应用和集成。
现在，电子信息工程已经涵盖了社会的诸多方面。
电子信息工程专业是集现代电子技术、信息技术、通信技术于一体的.专业。
本专业是一个电子和信息工程方面的专业。
本专业学生主要学习信号的获取与处理、电厂设备信息系统等方面的专业知识，受到电子与信息工程实践的基本训练，具备设计、开发、应用和集成电子设备和信息系统的能力。
该专业是前沿学科，现代社会的各个领域及人们日常生活等都与电子信息技术有着紧密的联系。
全国各地从事电子技术产品的生产、销售和应用的企事业单位很多.，随着改革步伐的加快，这样的企事业单位会越来越多。
为促进市场经济的发展，培养一大批具有大专层次学历，能综合运用所学知识和技能，适应现代电子技术发展的要求，从事企事业单位与本专业相关的产品及设备的生产、安装调试、运行维护、销售及售后服务、新产品技术开发等应用型技术人才和管理人才是社会发展和经济建设的客观需要，市场对该类人才的需求越来越大。
为此电子信息工程专业的人才有着广泛的就业前景，毕业生可从事电子设备、信息系统和通信系统的研究、设计、制造、应用和开发工作。
注重培养电子信息技术基础知识与能力;具有电子产品的装配、调试及设计的基本能力，具有一般电子设备的安装、调试、维护与应用能力;具有对办公自动化设备的安装、调试、维修和维护管理能力;具有对通信设备、家用电子产品电路图的阅读分析及安装、调试、维护能力;具有对机电设备进行智能控制的设计和组织能力;具有阅读相关专业英语资料能力;计算机技术应用能力达到计算机等级四级要求水平。
课程设置主干学科：电子科学与技术、信息与通信工程、计算机科学与技术。
主要课程：电路理论系列课程、计算机技术系列课程、信息理论与编码、信号与系统、数字信号处理、电磁场理论、自动控制原理、感测技术等。
高考专业介绍16——应用化学
什么是应用化学想要弄清楚什么是应用化学，要先来看一下什么是化学。
化学关注的是物质的组成及变化。
比如，空气的主要成分：氧气、氮气；煤气的主要成分：甲烷；吃的水果(色素、纤维素和果胶)；喝的水；戴的眼镜(树脂)、项链（金属）；开的车(金属、聚合物)；以及我们的皮肤、指甲、头发(蛋白)等等。
化学的研究范围非常广。
其中，一部分是能够满足人们日常生活和工业生产需要的。
比如，我们每天呼吸的空气，成份比较复杂，有氧气、氮气、二氧化碳，还有一些稀有气体，这些大家都很了解。
而医院所用到的氧气瓶、灭火所用到的二氧化碳灭火器就是化学科研者通过一定的方法和技术提纯了空气中的氧气或是利用其他合成技术而制得的，它们廉价且实用。
洗衣粉、肥皂、衣领净等都添加了去污能力强、使衣服颜色鲜艳但又比较温和的化学物质。
喝的饮料、矿泉水为什么比普通的水更有能量呢?这是因为里面添加了人体需要的微量元素，这些微量元素通过和水结合或和蛋白质结合被人体的各个器官吸收。
能够满足人们日常生活和工业生产需要的这部分化学，就是应用化学。
应用化学无处不在。
化妆品的祛斑、美白、去皱纹、补水，手机电池的持久耐用，电视电脑屏幕辐射降低，塑料袋的降解……这些都是因为某些化学物质在起着重要的作用。
应用化学研究者发现某些元素或某些物质具有很好的用途，然后进行小量的科研实验，如果成功，就将此方案提供给化学工程工艺的生产者做进一步的实验放大，再投入使用；如果不成功，化学研究者会另寻思路，继续研究。
我们可以看到，化学已经在轻工业、日化、石化行业、制药业、农药、环境保护等领域得到了广泛的应用。
现在可以简单地说，应用化学专业就是跟踪现代化学科技成果，致力于研究高附加值和独立知识产权的高新技术产品的学科，它是联系化学和化学工艺的纽带，是化学的纯科学和应用科学的结合。
有哪些专业方向应用化学主要分为三大类：精细化工、分析化学和材料化学。
精细化工就是生产精细化学品的工业的通称。
那么何谓精细化学品呢?举几个最简单的例子，如杀虫剂(如DDT)、染料(如酸性红，柠檬酸)、酒精(乙醇)、有机颜料(红色、绿色、紫色)、涂料(如石灰)、药物(如青霉素)、香水中的香料与香精、化妆品、盥洗卫生品(如脸盆)、洗衣粉里的非表面活性剂、火腿中的诱惑红……它包括的范围甚广。
计算机科学与技术研究生院校排名情况
4、上海交通大学：中国高校研究生教育竞争力总排名5(478)，市内排名2(21)，理工类排名第2(154);
5、哈尔滨工业大学：中国高校研究生教育竞争力总排名14(478)，省内排名第1(17)，理工类排名第5(154);
6、华中科技大学：中国高校研究生教育竞争力总排名7(478)，省内排名第1(22)，理工类排名第3(154);
优势学科单位：1中国科学技术大学2西安电子科技大学3西安交通大学4西北工业大学5北京理工大学6电子科技大学7大连理工大学8四川大学9山东大学10重庆大学11同济大学12华南理工大学13中山大学14北京交通大学15北京科技大学16哈尔滨工程大学17中南大学18北京工业大学19安徽大学20上海大学21南京理工大学22华东师范大学23湖南大学24南京航空航天大学25天津大学26新疆大学27燕山大学28厦门大学29中国人民大学30合肥工业大学31西北大学32苏州大学33大连海事大学34江南大学35云南大学36山东科技大学37西南交通大学38南开大学39华东理工大学40重庆邮电大学41南京邮电大学
7、省内排名第1(16);
8、吉林大学：中国高校研究生教育竞争力总排名9(478),省内排名第1(15)，综合类排名6(67);
9、东南大学：中国高校研究生教育竞争力总排名22(478),省内排名第2(28)，理工类排名9
华东理工大学(已有10试题)
华东理工大学化工学院物理化学1991——1992，1994，1996——2007（1997——2003有答案）化工原理1993——2007，2010（2010为回忆版）化工原理（综）1999网络与数据库2003——2006自动控制原理1998控制原理2000——2007运筹学2000——2006高分子化学和物理1998——2007有机化学（含实验）1996——2007硅酸盐物理化学(含实验)1998——2007细胞生物学（含细胞遗传学）2000——2005化学制药与工艺学1999精细化学品化学及精细有机单元反应2000——2002分析化学1998--2002，2007催化原理2000高分子材料成型加工2004工业水处理2000计算主意2000，2003化学与分子工程学院物理化学1991——1992，1994，1996——2007（1997——2003有答案）综合化学1998——2006有机化学（含实验）1996——2007化工原理1993——2007，2010（2010为回忆版）化工原理（综）1999普通生物化学1996——2004第1 页/共9 页生物化学1996——2002，2005——2007，2010（2010为回忆版）化学制药与工艺学1999精细化学品化学及精细有机单元反应2000——2002分析化学1998--2002，2007无机化学1998——2004，2007催化原理2000高分子材料成型加工2004工业水处理2000计算主意2000，2003生物工程学院微生物学1996——2007普通生物化学1996——2004生物化学1996——2002，2005——2007，2010（2010为回忆版）综合化学1998——2006化工原理1993——2007，2010（2010为回忆版）化工原理（综）1999食品工艺学2000——2006化学与生物综合2007化学制药与工艺学1999精细化学品化学及精细有机单元反应2000——2002分析化学1998，2000——2002，2006食品工程2000——2002药物化学2000——2002催化原理2000高分子材料成型加工2004工程经济学2000工业水处理2000计算主意2000，2003机械与动力工程学院机械原理1998——2006机械设计2002——2006机械零件2000——2002机械发明基础2001——2002，2004金属机械性能2002材料力学1998——2007，2010（2010为回忆版）微机技术1997，2000——2004，2006——2007微机原理1998——2007微机原理及接口2002——2006化工原理1993——2007，2010（2010为回忆版）化工原理（综）1999物理化学1991——1992，1994，1996——2007（1997——2003有答案）高分子化学和物理1998——2007理论力学1999——2002自动控制原理1998控制原理2000——2007数据结构与操作系统2007系统软件(含操作系统)1998——2006数据结构与程序设计1996——2002网络与数据库2003——2006计算机应用基础2000——2002泵与压缩机2000——2002工程材料2002——2004工程热力学1996——2004，2007化工容器设计2000——2002金属学2000——2002流体力学（2）2002普通物理2002第3 页/共9 页物理2000宝石学2000催化原理2000高分子材料成型加工2004工程经济学2000工业水处理2000计算主意2000，2003材料科学与工程学院高分子化学和物理1998——2007综合化学1998——2006硅酸盐物理化学(含实验)1998——2007化工原理1993——2007，2010（2010为回忆版）化工原理（综）1999材料科学基础2002——2007物理化学1991——1992，1994，1996——2007（1997——2003有答案）普通生物化学1996——2004生物化学1996——2002，2005——2007，2010（2010为回忆版）化学制药与工艺学1999精细化学品化学及精细有机单元反应2000——2002分析化学1998--2002，2007宝石学2000高分子材料成型加工2004工程经济学2000工业水处理2000计算主意2000，2003信息科学与工程学院信号与系统(含数字信号处理)2002——2007微机技术1997，2000——2004，2006——2007微机原理1998——2007微机原理及接口2002——2006自动控制原理1998控制原理2000——2007数据结构与操作系统2007系统软件(含操作系统)1998——2006数据结构与程序设计1996——2002网络与数据库2003——2006计算机应用基础2000——2002测量及调节仪表2000——2002模拟电子技术和数字电子技术2000——2002工程经济学2000计算主意2000，2003资源与环境工程学院物理化学1991——1992，1994，1996——2007（1997——2003有答案）环境化学2002——2006化工原理1993——2007，2010（2010为回忆版）化工原理（综）1999化学制药与工艺学1999精细化学品化学及精细有机单元反应2000——2002分析化学1998--2002，2007传热学2002——2005环境分析与监测2002环境工程（含环境检测）1999——2002煤化学及工艺学2000，2002宝石学2000催化原理2000第5 页/共9 页工程经济学2000工业水处理2000计算主意2000，2003药学院物理化学1991——1992，1994，1996——2007（1997——2003有答案）有机化学（含实验）1996——2007普通生物化学1996——2004生物化学1996——2002，2005——2007，2010（2010为回忆版）药理学1999化学制药与工艺学1999精细化学品化学及精细有机单元反应2000——2002分析化学1998--2002，2007药物化学2000——2002植物保护2004——2006化学与生物综合2007催化原理2000理学院高等代数1996——2002，2004——2007数学分析1996——2007量子力学1998——2001，2003——2006普通物理2002物理2000艺术设计与传媒学院设计基础2002——2007设计史论2004——2007设计史概（含设计史、设计原理）2002——2003命题设计2002商学院经济学及经济学说史2003——2006（2005有答案）经济学说史（含当代经济学流派）1998——2002（2000——2002有答案）西方经济学1998——2002（2000——2002有答案）国际经济学2002——2006管理学原理2000——2007（2000——2005有答案）企业管理1998，2002国际经济学2006运筹学2000——2006会计学2001——2002财务与会计基础2004——2006管理信息系统2000——2001经济管理基础理论2003——2005（2003——2004有答案）化工原理1993——2007，2010（2010为回忆版）化工原理（综）1999数据结构与操作系统2007系统软件(含操作系统)1998——2006数据结构与程序设计1996——2002网络与数据库2003——2006计算机应用基础2000——2002高等代数1996——2002，2004——2007工程经济学2000社会与公共管理学院环境法学2004——2006法学理论综合2005——2006社会学理论与主意2005——2007第7 页/共9 页社会调查研究主意1998，2000——2002社会研究主意2004——2005社会学概论1998——2004西方社会学史1998——2007政治学原理2004——2007政治学概论2005西方政治制度2004——2005西方社会思想史2000公共管理学2007行政管理学2004——2006（2004有答案）公共政策分析2004——2005社会保障与社会学理论2004——2005社会保障理论2006——2007外国语学院二外德语1998——2007二外日语1998——2007二外法语2004，2006——2007基础英语1999——2007（2004有答案）翻译实践（汉英互译）1998——2007汉语（古，现代汉语）和语言学基础（英）2001——2002人文科学研究院马克思主义哲学原理1999——2001，2003——2007哲学综合2007西方哲学史2005——2006政治学原理2004——2007政治学概论2005马克思主义经典原著选读2007马克思主义基本原理2007西方政治思想史2004——2005，2007西方政治制度2004——2005西方社会思想史2000马克思主义发展史1999伦理学原理2005——2006当代社会发展理论2006马克思主义发展史2003马克思主义社会发展理论2001——2002世界近现代史2005世界近代史2004，2006中国近代史2004，2006中国近现代史2005比较政治制度2006中国社会主义建设2002——2003体育系体育经济学2004——2006体育社会学2004——2006高等教诲研究所教诲学专业基础（全国统考试卷）2007教诲学2004——2006（2004有答案）教诲管理学2006教诲哲学2004科技信息研究所信息管理基础2004——2006第9 页/共9 页。
华东理工大学考研专业目录及考试科目
华东理工大学考研专业目录及考试科目华东理工大学（EastChinaUniversityofScienceandTechnology，简称“华东理工”）坐落于上海市，是一所行政级重点大学，国家“211工程”和“985工程”项目重点建设的学校。
2020年，华东理工大学招收的各类研究生报考人数近十万，备受考生关注。
下面介绍一下华东理工大学的考研专业目录及考试科目。
华东理工大学考研专业目录华东理工大学的研究生招生主要包括：本科各专业硕士研究生、硕士（复试/单考）、博士和专业学位研究生。
本科招生的研究生专业包括：1.学：计算机科学与技术、光电信息科学与工程、电子科学与技术、通信工程、信息工程、微电子学科、自动化、机械设计制造及其自动化、能源与环境系统工程、土木工程、食品科学与工程、控制科学与工程、航空航天科学与工程等。
2.管理学：工商管理、统计学、市场营销、会计学、金融学、人力资源管理、企业管理、房地产经营管理、商务管理、国际贸易、工程管理、创业管理、项目管理等。
3.理学：计算机科学、物理学、数学、统计学、材料科学、生物科学及技术、应用化学、分子科学与技术、心理学、金融数学、应用物理学、光学工程、环境科学与工程、海洋科学、地理科学、水资源及海洋工程等。
4.文学：历史学、汉语言文学、外国语言文学、政治学、新闻传播学、社会学、法学、公共管理、文化产业管理、管理科学与工程等。
华东理工大学考研考试科目华东理工大学考研除了本科招生研究生还有硕士（复试/单考）、博士等考试科目，考研复试时考生需准备相应科目进行复试，考生必须按照所报考学科范围考试，单考科目按照培养方案要求准备考试。
（1）硕士研究生考试科目：在经华东理工大学学科建议的基础上，一般考试科目有：1.学类：材料力学、热力学与动力学、流体动力学、计算机科学、数学建模、统计学、电子技术、网络技术、通信技术、结构力学、现代制造工艺与自动化、计算机辅助设计与制造等。
2.管理学：管理学原理、战略管理、人力资源管理、企业管理、市场营销、电子商务、会计学、财务管理、信息管理、创新管理与创业等。
华东理工大学研究生招生专业目录
华东理工大学研究生招生专业目录
一、电子科学与技术类
1、光电信息科学与工程
2、微电子学与固体电子学
3、信息与通信工程
4、电子封装技术
5、集成电路设计与集成系统
6、电磁场与无线技术
二、计算机科学与技术类
1、计算机软件与理论
2、计算机系统结构
3、数据库技术
4、计算机网络
5、信息安全
6、智能科学与技术
三、机械电子工程类
1、机械电子工程
2、机电一体化
3、自动化
4、模式识别与智能系统
四、电子信息类
1、电子信息工程
2、光信息科学与技术
3、广播电视工程
五、生物医学工程类
1、生物医学工程
2、生物医学信息学
3、医学影像与技术
4、生物医学传感器技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
理想时的情况?
上式表明, rD的非线性缩小了A0R1倍.
例如Ao＝105，R1＝R2＝10K，即使rD＝1MΩ, 它所引入的非线性失真也仅为0.1％。
相当于输入信号放大了AO倍, 再送到二极管处, 因而大大地扩大了线性范围.
很明显，为了提高线性度，应当注意如下三点： 1、二极管的正向导通电阻rD应尽可能小。 2、运算放大器的开环电压放大系数Ao应选大。 3、应选取较大的R1，这相当于要求运算放大 本身的输入阻抗尽可能高。
R1 R 2 I V0 2.3VT lg R2 IS
用二极管构成对数电路
存在问题: a: 由于温度关系, 此电路实际性能很差 (VT的温度特性为0.3%/0C); b: IS也随温度的增加而上升, 但其呈指数型; c: 大多数二极管的电压、电流特性并不能简单地 用前面的公式来表示;
非线性运算电路结构的类型:
I IS (e
1) IS (e 1) ISe
V VT
V VT
V------二极管的外加正向电压
IS------反向饱和电流
K 普朗克常数 1.38 1023焦耳/K KT VT PN结电压 T 绝对温度 q q 电子电量 1.60 10 19库伦
适用于输入低电平的函数转换电路
要求：R1 ' R2 ' R3 ' Rn '
以第一个电路为例: (1) 转折点:
Vo
第一个电路的斜率
Vi E , r R1 '
(2) 折线斜率:
r Vi E R1 '
转折点
Vi
斜率（放大量）1
转折点
R
F
R1
每个转折点的折线斜率为ρn 加权电阻(Rn)
工作方式:
具有温度补偿和高电平补偿的实用对数电路
(1) 调节A1、A2的失调电压电流; (2) 调整过零点(通过W2); (3) 调整转换特性斜率(放大量)(通过W3).
该电路的转换精度在1%左右.
这是实现两个电流比 进行对数变换的电路 忽略I1对电阻分压器的负载效应,
R1 Vo VB VE1 R1 R 2
二. 低电平非线性函数的复制电路
(先不考虑 –E) 当Vi>0, D11导通, D12截止; V1有负输出, 负反馈支路导通.
当Vi<0, D12导通, D11截止; V1≈0, 负反馈支路依然导通. 加入 – E, 当输入电压为 正时情况如何? 这种电路有时称为理想二极 管电路, 又称为精密整流电路.
Z
Vi
R B
+
Vo
A
理论上讲, 二极管的数目足够多, 精度就足够好. 但是由于二极管 存在导通阈值问题, 所以不能盲 目增加.
二极管方向
二. 被复制函数的分段问题 常用的有折线逼近法有二种: 截线近似法和△近似法 (1). 截线近似法 该方法其误差是单方向的. 其误差可以用牛顿内插公式 的余项来估计。 最大差值为:
(3). 两种方法的比较
结论:
(A). 分段数目越多(n越大), 复制精度越高(△越小). 但是要受到二极管死区电压的限制.
(B). △近似法比截线近似法好(误差小).
4.3 低电平非线性函数的复制
前述二极管------电阻网络仅适用于输入信号电平 比较高的场合. 原因就是二极管存在导通阈值问题.
R 4 V 2 R1 Vo 2.3VT lg R 3 V 1R 2
若设 : R1 R2, R3 R4
V2 Vo 2.3VT lg V1
二. 反对数电路和幂次运算电路
1. 反对数电路 将非线性元件连接在 输入回路上即可实现. 该反对数放大器 已带有温度补偿.
R3 反对数运算电路 0 R3 R 4 Vi R3 R 4 R3 I1 I1 (其中 : 2.3VT ) Vi 2.3VT lg 即有 : 10 R3 R3 R 4 I2 I2 Vi Vo EC R1 由于 : I 1 ,I2 , 所以 : Vo EC 10 R1 R2 R2 VE1 VE 2 Vi
该电路的用途: 电子显微镜.
VE1 VE 2 Vo1
就有 :
R3 0 R3 R 4 X
R3 R 4 X R3 Vo1 2.3VT lg Vi R3 R1EC
而此时Vo1就是作为后面一级反对数放大器的输入信号.
三种可能进行非线性函数运算的电路
二. 如果输入如下曲线
图4.3（a）表示传感器输出Vi与被测量x的转换 关系曲线，它具有非线性特性。 图4.3（b）表示线性化电路的输出Vo与输入信号Vi 的关系曲线。 图4.3（c）表示经过线性化电路后，输出电信号Vo与被 测变量x的转换关系曲线，它已经成线性关系。
运放与二极管构成的反馈系统
Vi 0, D导通
Vi 0, D截止. 电路(b)为二极管导通时的等效电路图.
(1) rD不是常数; (2) A0为运放的开环增益.
A0 该电路的电压增益为: K rD R1 (1 ) (1 A0) R2 R2
若再考虑运放的输入电阻Ri和输出电阻R0:
R1 EC 10V 所以Vo与Vi成指数关系. 若 : 1(适当的 R 3, R 4), R2 则在0 ~ 5V的输入电压变化时，输 出将由10V ~ 100V的变化.
2. 幂次运算电路
幂次运算电路
将对数电路与反对数电路结合起来, 即可实现幂次运算. 其中A1、A2构成对数放大器； A3、A4构成反对数放大器. 人的视觉是幂关系------对比度(反差)
(A2的V+=V-)
R 2 Rt R 3 V0 (VBE1 VBE 2) R 2 Rt
由于:
Vi I 1 Ii R1
所以:
R 2 Rt R 3 Vi IS 2 V0 2.3VT lg R 2 Rt R1I 2 IS 1
当两个三极管采用差分对管, 即参数完全匹配(包括温度系数).
R 2 Rt R 3 Vi V0 2.3VT lg R 2 Rt R1I 2
再选择Rt的数值和温度系数, 可以使得 与温度无关, 就能达到补偿的目的.
R 2 Rt R3 2.3VT R 2 Rt
二. 几种常用的对数放大器
其动态范围为
1nA ~ 10mA(达到七个数量级 )
该电路仅适用于复制单调上升的函数, 若将最后一 个运放(An+1)改为全加器, 则可以复制又上又下的 函数(或在加权电阻中接入反相器).
三. 一种实用的热电偶线性化电路
LB—3的V—t关系曲线
(1) 热电偶(LB-3)的特性为40mv/0C(铂铑—铂); (2) C1~C4接成无极性电容滤波器; (3) D1~D4保护运放A1、A2（避免强干扰电压串入); (4) R12、R17、R22、R27、R32、R37决定 转折点坐标，称为转折点电阻.
d: 存在半导体体电阻(在大电流时产生明显压降).
所以, 为了扩展对数放大器的动态范围, 目前 均采用双极性晶体三极管来作对数元件.
用三极管构成对数电路 当VE>100mv时, 我们有:
IC VE 2.3VT lg F IES
其中αF为共基电流增益,I ES为集、基短路时集电极 反向饱和电流.
4.1 概述 4.2 函数复制电路 4.3 低电平非线性函数的复制 4.4 对数和反对数电路
4.1 概述
所谓的非线性函数的运算电路, 主要就是在电路中采用 了非线性的元件来替代线性元件(电阻), 典型的就是采 用具有非线性伏安特性的二极管.
目的就是进行非电量测量. 将非电量转化为电量的方法, 通常采用的是传感器. 如测量温度: 采用热电偶、铂电阻； 测量PH值: 采用汞电极； 测量压力: 采用应变片.
如:Biblioteka 恒流源RtVPt(铂电阻)
R(t ) R(0)(1 At Bt 2 )
A 3.96847103 / 0C B 5.847108 / 0C
+E R (或采用电桥形式) Rt R R V
一. 典型的反相运算电路
Zf V 0 Vi Zi
采用这些电路可 分别实现乘法、 除法、乘方、开 方、指数、对数 等电路。
A0 K R0 rD R1 R1 (1 )(1 ) (1 A0) R2 Ri R2
(≈1)
Vi 0,
R1 并且 A0 1 时 R2
K
V0 A0 Vi (1 rD ) R1 (1 A0) R2 R2
此时输入输出的关系约为:
R2 R1 Vi V0 r 1 D A0 R1
通常 锗管
硅管
0.2V 0.5 ~ 0.7V
解决的方法就是将小信号预先放大!
一. 线性问题和低电平问题
二极管伏安特性
二极管动态电阻 rD
VD ID
------和电流有紧密的关系!
ID 100A
不导通
ID 100A
锗管VT 0.2V
硅管VT 0.5V
分析如下电路
4.2 函数复制电路
一. 二极管------电阻转换网络
Z ( ) f (VAB)
若AB电压较小, D1~Dn均不导通, 随着增加,依次导通.
VAB IZ ( ) f (VAB)
Z
IZ ( )
Vo
A
二极管—电阻转换网络结构
Vi
R B
+
IZ ( )
该电路是随着电压上升而单调 下降的(一个方向变化). 而对于 非单调变化的函数, 可以划分 为单调区间, 再分段复制.
4.4 对数和反对数电路
利用PN结这样的非线性元件与运算放大器相结合来组成的电路. PN结的电流关系为:
