DIN6796碟形弹簧垫圈有哪些特点
din6796不锈钢碟形垫圈标准

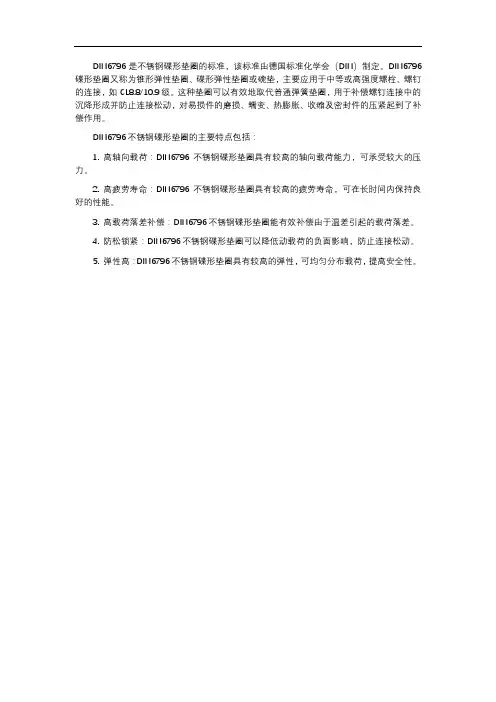

DIN6796是不锈钢碟形垫圈的标准，该标准由德国标准化学会（DIN）制定。
DIN6796碟形垫圈又称为锥形弹性垫圈、碟形弹性垫圈或碗垫，主要应用于中等或高强度螺栓、螺钉的连接，如CL8.8/10.9级。
这种垫圈可以有效地取代普通弹簧垫圈，用于补偿螺钉连接中的沉降形成并防止连接松动，对易损件的磨损、蠕变、热膨胀、收缩及密封件的压紧起到了补偿作用。
DIN6796不锈钢碟形垫圈的主要特点包括：
1. 高轴向载荷：DIN6796不锈钢碟形垫圈具有较高的轴向载荷能力，可承受较大的压力。
2. 高疲劳寿命：DIN6796不锈钢碟形垫圈具有较高的疲劳寿命，可在长时间内保持良好的性能。
3. 高载荷落差补偿：DIN6796不锈钢碟形垫圈能有效补偿由于温差引起的载荷落差。
4. 防松锁紧：DIN6796不锈钢碟形垫圈可以降低动载荷的负面影响，防止连接松动。
5. 弹性高：DIN6796不锈钢碟形垫圈具有较高的弹性，可均匀分布载荷，提高安全性。
碟形弹簧定义、原理、特性、分类等等
蝶形弹簧简介：一种外形似圆环垫片样的，而材质不同的金属的机械配件----特种弹簧。
又因外形似碗碟状，故称蝶形弹簧。
一般来说，它是通过相当数量的叠加来提供足够弹性伸展，而发挥作用的。
由于有变刚度特性和安装紧凑等特点，广泛应用于机械设备工业、石油工业、汽车工业以及航空航天工业等领域。
很大范围取代了圆柱形螺旋弹簧。
结构类型：用金属带材，板材或锻造坯料冲压而成的截锥形薄片弹簧，它的负荷与变形呈非线性关系。
一般分为普通的蝶形弹簧，带径向沟槽的蝶形弹簧，梯形截面蝶形弹簧。
由于单片蝶形弹簧的变形量和负荷值往往不能满足要求。
所以一般组合使用。
特点：小变形高承载能力、节省空间、通过不同的搭配组合可获得理想的加载特性碟形弹簧(碟簧)的分类与选型：碟形弹簧(碟簧)按其用途可分为防松碟簧、高温预紧碟簧、高扭力预紧碟簧、缓冲拉伸碟簧，根据具体工况选择制作材质。
防松碟簧：防松碟簧主要作用1、载荷不是太大，但震动剧烈的螺栓上。
防松碟簧主要作用2、能有效防止螺栓松动、倒丝等现象。
防松碟簧主要作用3、能起到锁紧的功能，补偿了预紧力，确保密封持久可靠。
防松碟簧主要作用4、防松碟簧对螺栓与设备均有良好的通用性。
高温预紧碟簧：高温预紧碟簧适用于1、高温环境下各种法兰的螺栓预紧。
高温预紧碟簧适用于2、各种管道法兰、阀门、换热器。
高温预紧碟簧适用于3、反应釜、搅拌器、泵、离心机等的法兰螺栓预紧。
高温预紧碟簧特别是应用在温差超过100℃的螺栓连接处。
高扭力预紧碟簧：该高扭力预紧碟簧应用在大载荷、高扭力场合。
高扭力预紧碟簧的应用1、阀门、管道法兰螺栓预紧;高扭力预紧碟簧的应用2、风机、泵、离心机的地脚螺栓和法兰预紧;高扭力预紧碟簧的应用3、换热器、反应釜、搅拌器的法兰螺栓预紧;高扭力预紧碟簧的应用4、离合器、发电机、管道支吊架装置的预紧;电力母线螺栓预紧;高扭力预紧碟簧的应用5、缓冲装置、刹车装置、高压电缆补偿装置等设备的各种其他工程应用。
缓冲拉伸碟簧：该缓冲拉伸碟簧广泛应用于各行业中的大型设备中，如制动器、安全过载荷装置、机械启动器、工业电炉、离合器、模具等。

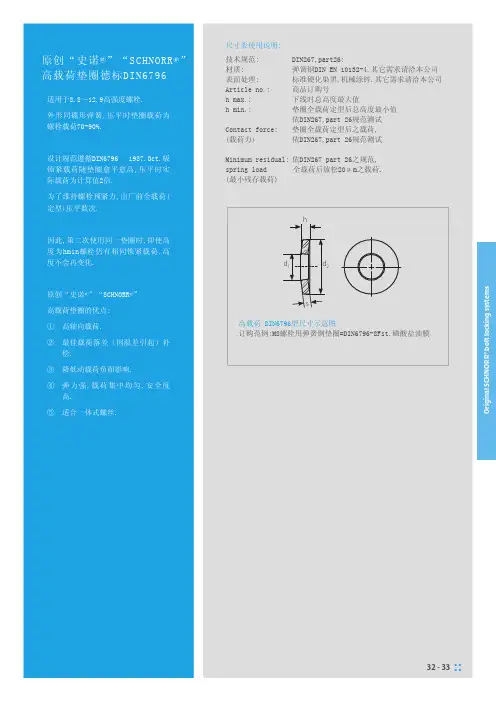

DIN6796型尺寸示意图
O r i g i n a l S C H N O R R ® b o l t l o c k i n g s y s t e m s
① ② 偿.③ ④ 高.⑤
＊DIN 267 part 26 没有规范这些尺寸.载荷力 最小残存载荷-请参考前页
O r i g i n a l S C H N O R R ® b o l t l o c k i n g s y s t e m s
34 - 35
....
原创“史诺®”“SCHNORR®”高张力载荷垫圈“HS”
尺寸设计依DIN6796规范,但外径比较小,
因此外形呈弧状.载荷曲线为渐进上抛物线.外径虽小, 载荷同高载荷DIN6796垫圈.用于空间比较小处.
尺寸表使用说明:
技术规范: DIN267,part26:材质: 弹簧钢DIN EN 10132-4,其它需求请洽本公司表面处理: 标准硬化染黑,机械涂锌.其它需求请洽本公司Article no.: 商品订购号h max.: 下线时总高度最大值h min.: 垫圈(全载荷)定型后总高度最小值DIN267,part 26.Contact force: 垫圈全载荷定型后之载荷,(载荷力) 依DIN267,part 26规范测试Minimum residual 依DIN267 part 26之规范, spring load: 全载荷后放松20μm之载荷.(最小残存载荷)
我们很乐于为你提供不同材质和表面处理.
载荷力 最小残存载荷--以上栏位请参考前页说明。
碟形弹簧垫圈标准
碟形弹簧垫圈标准一、定义碟形弹簧垫圈是一种机械零件，形状呈圆盘状，由金属材料制成。
其作用是在连接部件的两端产生预紧力，以保持连接的紧固性。
二、类型碟形弹簧垫圈根据其形状和材料的不同，可以分为以下几类：1. 波形弹簧垫圈：形状呈波浪状，适用于承受较大的载荷和振动的环境。
2. 活塞环形弹簧垫圈：形状呈圆环状，适用于汽车发动机等高压环境下的连接。
3. 弯曲弹簧垫圈：形状呈弯曲状，适用于承受较小载荷的连接。
4. 沉积弹簧垫圈：由沉积技术制成，具有较高的耐磨性和耐腐蚀性。
三、尺寸和材料要求1. 外径（OD）：以外环边缘最长直径为准，应符合设计要求。
2. 内径（ID）：以内环边缘最短直径为准，应符合设计要求。
3. 厚度（TH）：以弹簧垫圈在未受力状态下的厚度为准，应符合设计要求。
4. 斜率：波形垫圈的波浪形状应符合标准，波峰和波谷之间的距离应满足设计要求。
5. 材料：碟形弹簧垫圈的材料应具有较高的弹性模量和疲劳寿命，常用的材料包括钢、不锈钢、合金钢等。
四、加工和检测要求1. 加工：弹簧垫圈应采用精密冲压或数控加工工艺，确保尺寸和形状的准确性。
2. 表面处理：弹簧垫圈的表面应经过除锈和防腐处理，以防止氧化和腐蚀。
3. 检测：弹簧垫圈的尺寸和形状应进行严格的检测，以确保其符合标准要求。
常用的检测方法包括量具测量、光学测量和三维扫描等。
五、应用领域碟形弹簧垫圈广泛应用于各个行业，特别是机械制造、汽车、航空航天、电子等领域。
其主要作用是在连接部件的紧固过程中提供弹性预紧力，以保持连接的稳定性和密封性。
六、维护保养1. 检查弹簧垫圈的使用状态：定期检查弹簧垫圈的外观和尺寸，如有变形、裂纹或磨损等情况，应及时更换。
2. 清洁：定期清洁弹簧垫圈表面的杂物和油污，保持其正常工作状态。
3. 防止过载：避免发生过载情况，以免导致弹簧垫圈变形或损坏。
4. 存放注意事项：储存弹簧垫圈时，应放置在干燥、通风的地方，并避免受到潮湿和腐蚀性介质的侵蚀。
DIN6796碟形弹簧垫圈知识讲解
D I N6796碟形弹簧垫圈DIN 6796碟形弹簧垫圈DIN 6796 是一种用于螺栓和螺钉连接的防松垫圈，我们习惯称之为碟形弹性垫圈或锥形弹性垫圈，主要用于中等或高强度螺栓、螺钉的连接如CL8.8/10.9级，可以有效地取代普通弹簧垫圈。
碟形弹性垫圈原理：DIN6796碟形弹性垫圈是一种锥形结构垫圈，在于螺栓、螺母连接副装配时，受轴向载荷，产生形变储存轴向张力势能，当螺母或螺栓出现松动时，垫圈回弹释放势能起到防松作用。
可见DIN6796设计原理是为了消除螺栓螺母在装配时出现松脱的不良影响，从而起到锁紧作用。
锥形弹性垫圈适用于受轴向载荷的螺栓螺母连接副。
下图所示为DIN6796(MZP)规格以及实物图,常见材料和规格常见材质主要有：1）弹簧钢 2）不锈钢 A2和A4规格涵盖：M2-M30弹簧钢表面处理：DIN6796主要以GEO等非电解锌片涂层和机械镀锌为主。
另外由于DIN6796材质为高硬度弹簧钢，为避免其出现氢脆的，不建议使用且也不能提供镀锌处理。
关于垫圈的防腐性能主要视涂层厚度、储藏环境和使用环境而言，但是涂层的附着性视运输情况。
一般情况下，机械镀锌的涂层附着性相对较好。
如有特殊的具体要求可电话咨询。
DIN 6796的技术要求：参照DIN 267-26标准规定。
主要有两个，硬度和回弹。
（此两项性能要求只针对碳钢材质产品）硬度要求为：420HV-510HV关于回弹主要考量永久载荷和剩余回弹力两方面：永久载荷试验中根据标准规定的条件，要求垫圈不应有裂纹和断裂，见下表，压力释放后的自由高度不应超过下表规定数值的2%DIN 6796与DIN 2093的区别有些人认为DIN 6796就是德标的碟簧，这种说法是错误的，DIN 6796实质上就是一种防松垫圈。
下面就这两者的区别进行说明：1）制定单位不同：DIN 2093是德国工业标准弹簧委员会AF制定；DIN 6796是德国工业标准紧固件委员会FMV制定。
碟形弹簧的特点介绍

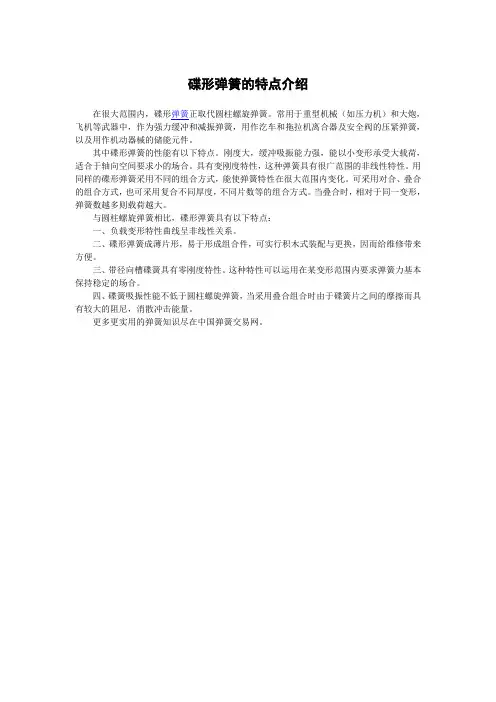

碟形弹簧的特点介绍
在很大范围内，碟形弹簧正取代圆柱螺旋弹簧。
常用于重型机械（如压力机）和大炮，飞机等武器中，作为强力缓冲和减振弹簧，用作汔车和拖拉机离合器及安全阀的压紧弹簧，以及用作机动器械的储能元件。
其中碟形弹簧的性能有以下特点。
刚度大，缓冲吸振能力强，能以小变形承受大载荷，适合于轴向空间要求小的场合。
具有变刚度特性，这种弹簧具有很广范围的非线性特性。
用同样的碟形弹簧采用不同的组合方式，能使弹簧特性在很大范围内变化。
可采用对合、叠合的组合方式，也可采用复合不同厚度，不同片数等的组合方式。
当叠合时，相对于同一变形，弹簧数越多则载荷越大。
与圆柱螺旋弹簧相比，碟形弹簧具有以下特点：
一、负载变形特性曲线呈非线性关系。
二、碟形弹簧成薄片形，易于形成组合件，可实行积木式装配与更换，因而给维修带来方便。
三、带径向槽碟簧具有零刚度特性。
这种特性可以运用在某变形范围内要求弹簧力基本保持稳定的场合。
四、碟簧吸振性能不低于圆柱螺旋弹簧，当采用叠合组合时由于碟簧片之间的摩擦而具有较大的阻尼，消散冲击能量。
更多更实用的弹簧知识尽在中国弹簧交易网。
蝶形弹簧垫片使用方法
蝶形弹簧垫片使用方法摘要：1.蝶形弹簧垫片简介2.蝶形弹簧垫片适用场景3.蝶形弹簧垫片安装方法4.注意事项5.总结正文：蝶形弹簧垫片是一种常见的弹性垫片，广泛应用于各种机械设备的维修和制造中。
它具有良好的弹性、抗压性和耐磨性，能够有效缓解设备运行过程中的震动和磨损。
下面就让我们一起来了解蝶形弹簧垫片的使用方法。
一、蝶形弹簧垫片简介蝶形弹簧垫片由不锈钢或碳钢制成，具有良好的抗腐蚀性和耐磨性。
其独特的蝶形设计使得垫片在受力时可以更好地分散压力，提高设备的运行稳定性。
二、蝶形弹簧垫片适用场景蝶形弹簧垫片适用于各种旋转轴、滑动轴、滚动轴承等机械部件的安装，能够有效降低噪音、减小磨损、延长设备使用寿命。
尤其在高速、高精度、高负荷的机械设备中，蝶形弹簧垫片能够发挥出良好的性能。
三、蝶形弹簧垫片安装方法1.准备工具：安装蝶形弹簧垫片前，请准备好相应尺寸的螺丝、螺母、扳手等工具。
2.取出垫片：从包装盒中取出蝶形弹簧垫片，检查垫片是否有损坏或污渍，如有污渍，可用干净的布擦拭。
3.安装位置：确定安装位置，将蝶形弹簧垫片放入相应的位置，使垫片的蝶形凸起与轴肩对齐。
4.安装螺丝：将螺丝穿过垫片孔，注意螺丝的螺纹应与轴颈平行，避免螺丝歪斜。
5.紧固螺丝：使用扳手均匀紧固螺丝，力度要适中，既要确保垫片紧固，又不要使垫片受到过大的压力。
四、注意事项1.安装时，请确保蝶形弹簧垫片的蝶形凸起与轴肩对齐，以确保垫片能够均匀分散压力。
2.紧固螺丝时，要注意力度，避免过紧或过松，以免影响垫片的弹性和使用寿命。
3.更换垫片时，请将旧垫片取出，确保新垫片安装到位。
4.安装完成后，请注意检查垫片是否有异常响声、变形或松动，如有异常，请及时处理。
五、总结蝶形弹簧垫片作为一种常见的弹性垫片，在机械设备的维修和制造中发挥着重要作用。
正确安装和使用蝶形弹簧垫片，可以有效提高设备的运行稳定性，延长使用寿命。
弹簧垫圈类型
弹簧垫圈的类型及其特点弹簧垫圈是一种常用的紧固件，它可以在螺栓、螺钉或螺母等的支承面和被连接部位之间起到保护、防松、缓冲、密封等作用。
弹簧垫圈的形状和结构各有不同，根据其功能和用途，可以分为以下几种类型：一、波形弹簧垫圈波形弹簧垫圈是一种具有波纹形状的弹性垫圈，它可以在小的空间内安装，如给轴承施加预应力，减少轴承运转的噪音，提高轴承的运转度与平稳性。
另外在电子电器方面也有大量的应用。
波形弹簧垫圈按照国标GB/T 7246-1987，分为WG型、WL型、WN型三种：型号结构特点材料WG 型开口型可以在小的空间内安装，适用于弹力小，而整个工作行程弹力释放又要求均匀的情况中碳钢、不锈钢、铜合金等WL 型搭口型可以在小的空间内安装，适用于弹力小，而整个工作行程弹力释放又要求均匀的情况中碳钢、不锈钢、铜合金等WN 型多层波峰重叠型由多层材料组成，因此在相同的压缩行程下的K值曲线平缓，适用于弹力大，而整个工作行程弹力释放又要求均匀的情况中碳钢、不锈钢、铜合金等二、碟形弹簧垫圈碟形弹簧垫圈又名贝勒维尔弹簧垫圈，发明者是法国人贝勒维尔。
它是一种具有锥形截面的圆盘形弹性元件，可以产生较大的轴向载荷和较小的变形量。
碟形弹簧垫圈可以单独使用，也可以对合或叠合使用。
对合方式组合可增加碟簧组的变形量，叠合方式组合可增加碟簧组的弹簧力。
碟形弹簧垫圈按照国标DIN 6796，分为标准型、重型和轻型三种：型号结构特点用途标准型圆盘形锥体截面可以承受较大的载荷和较小的变形量，适用于中等或高载荷和低变形量要求的场合用于螺栓和螺钉连接的防松垫圈，可以增加连接副之间的轴向张力和摩擦力，防止螺栓拉力因为易损件的磨损、蠕变、松弛、热膨胀、收缩或密封件的压紧而减小重型圆盘形锥体截面，厚度较大可以承受较大的载荷和较小的变形量，适用于高载荷和低变形量要求的场合用于螺栓和螺钉连接的防松垫圈，可以增加连接副之间的轴向张力和摩擦力，防止螺栓拉力因为易损件的磨损、蠕变、松弛、热膨胀、收缩或密封件的压紧而减小轻型圆盘形锥体截面，厚度较小可以承受较小的载荷和较大的变形量，适用于低载荷和高变形量要求的场合用于螺栓和螺钉连接的防松垫圈，可以增加连接副之间的轴向张力和摩擦力，防止螺栓拉力因为易损件的磨损、蠕变、松弛、热膨胀、收缩或密封件的压紧而减小三、齿形弹簧垫圈齿形弹簧垫圈是一种具有内齿或外齿的弹性垫圈，它可以通过齿尖和被连接件平面的咬合力和较小的弹性来防止紧固件的松动。
