干货100个常见机械公差与配合问题！

合集下载

机械零件公差配合资料

基孔制的孔为基准孔，它的下偏差为零。基准孔的代号
为“H”。
ES
0基
本尺寸
H
EI=0
基轴制
基轴制是基本偏差固定不变的轴公差带，与不同基
本偏差的孔公差带形成各种配合的一种制度。
基轴制的轴为基准轴，它的上偏差为零。基准轴的代号为“h”。
0基
本尺寸
es=0
h
ei
基孔制配合与基轴制配合
(2)配合类型
接强度。
2. 基本偏差系列
（2）孔的基本偏差
当基本尺寸≤500mm时，孔的基本偏差是从轴的基本偏差换算得来的。
孔与轴基本偏差换算的前提是： “基本偏差代号相当时，应保持配合相同”。
三、公差与配合的基准制与公差等级
1. 国家标准规定的公差与配合
尺寸≤500mm轴的（方框内的）一般常用和（圆圈内的）优先公差
即 △Xi = Xi — X0 i = 1、2、3、…、n，为测量次数。
式中，
误差△Xi不恒为零！
3. 有关“配合”的术语和定义
（1）配合
配合就是基本尺寸相同的、相互结合的孔与轴公差带之间的相配关系。
基孔制基轴制
基孔制
基孔制是基本偏差固定不变的孔公差带，与不同基
本偏差的轴公差带形成各种配合的一种制度。
2. 基本偏差系列
（1）轴的基本偏差
1）a、b、c三种用于大间隙或热动配合； 2）d、e、f主要用于旋转运动； 3）g主要用于滑动和半液体摩擦，或用于定位配合； 4）cd、ef、fg适用于小尺寸的旋转运动件； 5）j ～ h主要用于过渡配合，对中性好； 6）p ～ zc主要用于过盈配合，保证轴和孔有足够的连
当尺寸≤500mm时，

机械零件的公差与配合

过盈配合
零件之间有压力和摩擦，适用于要求紧固和传递力的场景。
过渡配合
介于间隙配合和过盈配合之间，适用于兼顾精度和灵活性的场景。
公差配合的误差与影响因素
公差配合的误差来源于材料、加工、测量等多个因素，包括尺寸误差、形位误差和表面质量误差。
公差配合的选择和设计原则
在选择和设计公差配合时，需要考虑功能要求、制造成本、可靠性和可维护性等多个因素，并遵循最小配合的原则。
机械零件的公差与配合
在机械设计中，了解公差和配合十分重要。我们将介绍公差的定义、分类和表示方法，配合的概念和种类，以及不同配合类型的特点和适用范围。
公差的定义和作用
公差是指零件尺寸允许的变化范围，它可以确保零件之间的互换性、装配性和运动尺寸公差
公差配合的应用案例和实例
机械组装
展示机械零件公差配合的实际应用案例。
发动机部件
介绍公差配合在发动机制造中的应用。
精密仪器
说明公差配合在精密仪器制造中的关键作用。
用数值范围来表示零件尺寸的变化范围。
2 形位公差
用几何界面的特定要求来表示零件之间的相对位置关系。
3 表面质量公差
用表面粗糙度来表示零件表面的质量。
配合的概念和种类
配合是指两个或多个零件之间的相互连接关系。常见的配合类型包括间隙配合、过盈配合和过渡配合。
不同配合类型的特点和适用范围
间隙配合
零件之间有一定的间隙，适用于要求灵活性和相对运动的场景。

机械常用的配合公差

9.4 常用尺寸段极限与配合的选用
过盈配合基本偏差的比较与选择
过盈程度选择根据较小或小的过盈加紧固件传递一定的扭矩与轴向力，属轻型过盈配合。不加紧固件可用于准确定心仅传递小扭矩，需轴向定位用于需要拆卸时，装入时使用压入机中等与大的过盈不加紧固件可传递较小的扭矩与轴向力，属中型过盈配合用于很少拆卸时 s（S）、 t（T）很大与特大的过盈不加紧固件可传递大的扭矩与轴向力、特大扭矩和动载荷，属重型、特重型过盈配合用于不拆卸时，一般不推荐使用。对于特重型过盈配合（后三种）需经试验才能应用 u（U）、v(V)、x（X）、 y（Y）、z（Z）
9.4 常用尺寸段极限与配合的选用
类比法应考虑以下几点： 1）公差等级的应用范围。
9.4 常用尺寸段极限与配合的选用
2）工艺等价相配合的孔、轴加工难易程度应相同，对于基本尺寸≤500mm有较高公差等级的配合，因孔比同级轴难加工，当标准公差≤IT8时，国标推荐孔比轴低一级相配合，使孔、轴的加工难易程度相同。但对＞IT8级或基本尺寸＞500mm的配合，因孔的测量精度比轴容易保证，推荐采用孔、轴同级配合。 3）各种加工方法能够达到的公差等级，可供选择时参考。
4、非基准制配合的采用
f110J7
f50 k6
f110
J7 f9
9.4 常用尺寸段极限与配合的选用
9.4.2公差等级的选用源自选择公差等级时要正确处理零部件使用与制造工艺及成本之间的矛盾。
9.4 常用尺寸段极限与配合的选用
1.选择依据：TD＋Td≤Tf 2.选择原则:在满足使用要求的前提下，尽可能选较低的公差等级或较大的公差值，以取得较好的经济效益。 3.选择方法——类比法：参照类似的机构、工作条件和使用要求的经验资料，进行比照来确定孔和轴的公差等级。

机械设计基础：公差及配合

c——样长度（mm）或波纹度（ μm ）； d——加工纹理方向符号； e——加工余量（mm） f——粗糙度间距参数值（mm）或轮廓支
承长度率。
符号
意义及说明
基本符号，表示表面可用任何方法获得。当不加注粗糙度参数值或有关说明时，仅适用于简化代号标注。
基本符号加一短划，表示表面是用去除材料的方法获得。如车、铣、磨、剪切、抛光、腐蚀、电火花加工、气割等。

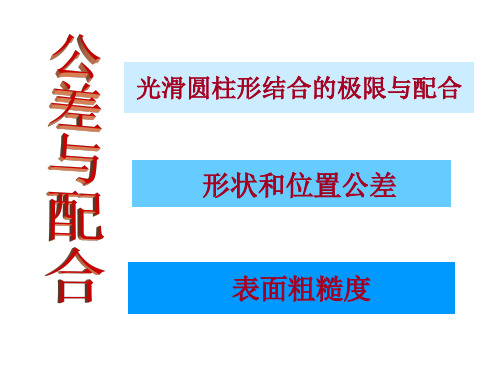

光滑圆柱形结合的极限与配合
形状和位置公差表面粗糙度
第一章光滑圆柱形结合的极限与配合
一．有关“尺寸” 的术语及定义 1、尺寸：用特定单位表示长度的数字。
2、基本尺寸基本尺寸是由设计者经过计算或按经验确定
后，再按标准选取的标注在设计图上的尺寸。
3、实际尺寸实际尺寸是通过测量所得的尺寸。
4、极限尺寸极限尺寸是允许尺寸变化的两个界限值。其中：较大的一个称为最大极限尺寸较小的一个称为最小极限尺寸
= 上偏差—下偏差
例：一根轴的直径为 500.008 基本尺寸： 50 最大极限尺寸： 50.008 最小极限尺寸： 49.992 上偏差 = 50.008 - 50 =+ 0.008
下偏差 = 49.992 – 50 = -0.008 公差 = 50.008-49.992 = 0.016
或 = 0.008-(-0.008) =0.016
注写Ra时，只写数值; 注写Rz、Ry时，应同时注出Rz、 Ry和数值。
只注一个值时，表示为上限值；注两个值时，表示为上限值和下限值。
例如：
3.2 用任何方法获得的表面, Ra的上限值为3.2m。
3.2 1.6 用去除材料的方法Biblioteka 得的表面, Ra的上限值为3.2m，

机械制图公差与配合

机械制图公差与配合引言在机械制图中，公差和配合是十分重要的概念。

公差是指机械零件在制造过程中存在的尺寸误差，而配合则是指零件之间的互相连接、装配的方式。

公差和配合的正确选择对于机械零件的功能和性能起着至关重要的作用。

本文将介绍机械制图公差与配合的基本概念、常用的公差符号和表示方法以及常见的配合类型。

机械制图公差的概念和分类公差的概念公差是制造过程中零件尺寸与设计尺寸之间的差异。

由于各种因素的影响，零件的尺寸很难完全符合设计要求，因此需要引入公差来描述零件尺寸的可接受范围。

公差的分类根据公差对零件尺寸的影响方式，公差可分为以下几类：1.线性公差：又称为尺寸公差，用来描述形状尺寸的偏差范围，包括长度、宽度、高度等。

2.倾斜公差：用来描述零件表面与指定面之间的倾斜程度。

3.平行公差：用来描述零件表面平行度的偏差范围。

4.圆柱度公差：用来描述圆柱形零件的偏圆程度。

5.平面度公差：用来描述零件表面平整度的偏差范围。

公差的表示方法和符号公差的表示方法公差通常使用等级制表示，常见的表示方法有以下几种：1.加减公差法：使用正负公差值来表示实际尺寸与设计尺寸的差异。

例如：7.00 ± 0.05。

2.最大最小公差法：使用设计尺寸与允许上下浮动的最大最小尺寸来表示。

例如：Ф20.00-0.05。

3.最大材料条件法：使用最大的理论尺寸和正公差值来表示。

例如：Ф12.00＋0.020。

公差的符号表示公差的符号表示同样也非常重要，下面列举几个常用的公差符号：1.Φ：表示直径公差。

2.±：表示公差为正负的加减公差。

3.α、β、γ：分别表示角度公差的三个等级。

4.h7、h8、h9：表示轴向公差的等级。

配合的概念和分类配合的概念配合是指零件之间通过几何特性的相互连接和装配。

选择合适的配合类型可以保证零件的工作正常，提高装配的精度和效率。

配合的分类根据零件相对位置的关系，配合可分为以下几类：1.间隙配合：两个零件之间存在一定的间隙，常见的间隙配合有配钥、配销等。

机械基础知识公差与配合

这允许尺寸的变动量就是尺寸公差，简称公差。
整理课件
3
当轴装进孔时，为了满足使用过程中不同程度的松紧程度要求，必须对轴和孔的直径给出一个尺寸大小的限制范围。如图所示
整理课件
4
整理课件
5
（1)基本尺寸与极限尺寸。基本尺寸设计给定的尺寸：φ30. 极限尺寸允许尺寸变动的两个极限值：
最大极限尺寸
下偏差最小极限尺寸减基本尺寸所得的代数差。
孔的上、下偏差代号用大写字母ES、EI表示。
轴的上、下偏差代号用小写字母es、ei表示。
上偏差ES=30.021-30=0.021
上偏差es=29.993-30=-0.007
孔
轴
下偏差EI=0
下偏差ei=29.98-30=-0.02
尺寸公差（简称公差）零件尺寸的允许变动量。
整理课件
1
在现代化大规模生产中要求零件具有互换性：即同一规格的一批零件中任取一件，不经修配就能装配到机器或部件中，并能保证使用要求。
零件具有互换性有利于组织协作和专业化生产，对保证产品质量，降低成本及方便装配，对维修具有重要意义。
整理课件
2
在实际生产中，零件的尺寸不可能加工得绝对精确，为保证能实现零件的互换性，在加工零件时允许零件的实际尺寸在一个合理的范围内变动。
整理课件
26
整理课件
27
1、概念
零件经加工后，不仅会存在尺寸的误差，而且会产生几何形状及相互位置的误差。如加工轴时可能会出现轴线弯曲，这种现象属于零件的形状误差。如下图所示的圆柱体，即使在尺寸合格时，也有可能出现一端大、另一端小或中间细两端粗等情况，其截面也有可能不圆，这属于形状方面的误差；

机械制图与公差配合

机械制图与公差配合应知应会一、填空题.１、标注尺寸的三要素是、、。

２、在尺寸标注中，Ｒ表示、Φ表示、ＳΦ表示。

３、图样上的尺寸是零件的尺寸，尺寸以为单位时，不需要标注代号或名称。

４、标注水平尺寸时，尺寸数字前头的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。

角度的尺寸数字一律按位置书写。

当任何图线穿过尺寸数字时都必须。

５、斜度是指对的倾斜程度，用符号表示，标准时符号的倾斜方向应与所标斜度的倾斜方向。

６、锥度是指与的比。

锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。

７、组合体的组合类型有型、型型三种。

８、组合体三视图中的尺寸类型有尺寸、尺寸、尺寸三种。

９、基本视图一共有个，它们分别是。

１０、除基本视图外，还有、和三种视图。

１１、按剖切范围的大小来分，剖视图可分为、、三种。

１２、剖视图的剖切方法可分为、、、、五种。

１３、剖视图的标注包括三部分的内容：○1、○2、○3。

１４、省略一切标注的剖视图，说明它的剖切平面通过机件的。

１５、一张完整的零件图应包括下列四项内容：、、、。

１６、图样中的图形只能表达零件的、零件的真实大小应以图样上所标注的为依据。

１７、图样中对尺寸标注的要求是、、、。

１８、标注尺寸的称为尺寸基准，机器零件在、、、三个方向上每个方向至少有一个尺寸基准。

１９、螺纹的五要素是、、、、。

２０、只有当内螺纹和外螺纹的、、、、一致时，它们才能互相旋合。

２１、螺纹的、、都符合国家标准规定的称为标准螺纹；不符合国家标淮的称为非标准螺纹；牙型符合国家标准，但不符合国家标准的螺纹称为特殊螺纹。

22、外螺纹的规定画法是：大径用表示，小径用表示，终止线用表示。

23、在剖视图中，内螺纹的大径用表示，小径用表示，终止线用表示。

不可见螺纹孔的大径、小径和终止线都用表示。

24、当零件所有表面具有相同的表面粗糙度要求时，可在图样；当零件表面的大部分表面粗糙度相同时可将相同的表面粗糙度代号标注在，并在前面加注两字。

精品【公差轻松学习100问五】[3页]

看完公差与配合100问，再也不用担心做机械设计了！84．标准件线性尺寸公差如何标注？答：见图785．线性尺寸公差标注有什么要求？答：公差代号与公称尺寸数字同高。

采用极限偏差标注线性尺寸公差时，上下偏差数字比公称尺寸数字小一号，且上下偏差小数点位数必须对齐，并标出正负号。

其中一个偏差为零，可用“0”标出，并与另一个偏差个位数对齐。

下偏差底线与公称尺寸注在同一底线上。

当上下两偏差数值相等时，偏差只注写一次，并在偏差与公称尺寸之间注“+/-”号，且二者字号相同。

86．什么称为圆锥配合？答：基本圆锥相同的内、外圆锥直径之间，由于结合不同所形成的相互关系。

圆锥配合的配合特征是通过相互结合的内、外圆锥规定的轴向位置来形成间隙或过盈。

间隙或过盈是在垂直于圆锥表面方向起作用，但按垂直于圆锥轴线方向给定并测量；对锥度小于或等于1:3的圆锥，垂直于圆锥表面与垂直于圆锥轴线给定的数值之间的差异可忽略不计。

按确定相结合的内、外圆锥轴向位置的不同方法，圆锥配合分为结构型圆锥配合和位移型圆锥配合两种类型。

87．什么称为结构型圆锥配合？答：由结构本身或结构尺寸来确定内、外圆锥相对轴向位置而获得的配合。

88．什么称为位移型圆锥配合？答：规定轴向位移或产生轴向位移的轴向力的大小来确定内、外圆锥相对轴向位置而获得的配合。

89．标准公差系列由哪三项内容组成？答：由公差等级、公差单位和公称尺寸分段。

90．什么称为一般公差？答：是指在车间普通工艺条件下机床设备一般加工能力可达到的公差。

91．GB/T1804-1992为线性尺寸的一般公差规定了什么？答：规定了f、m、c和v共4个公差等级，字母f表示精密级，m表示中等级，c表示粗糙级，v表示最粗级。

公差等级f、m、c和v分别相当于IT12、IT14、lt16和IT17。

94．间隙配合时要注意什么？答：基准孔H（或基准轴h）与相应公差等级的轴a～h（或孔A～H）形成间隙配合，共11种，其中H／a（或A／h）组成的间隙最大，H／h的配合间隙最小。

精品【公差轻松学习100问三】[2页]

看完公差与配合100问，再也不用担心做机械设计了！43．轴的基本偏差为p时，配合特性是什么？答：属过盈配合, 与H6或H7配合时是过盈配合，与H8孔配合时则为过渡配合。

对非铁类零件，为较轻的压入配合，当需要时易于拆卸。

对钢、铸铁或铜、钢组件装配是标准压入配合。

44．轴的基本偏差为r时，配合特性是什么？答：属过盈配合, 对铁类零件为中等的入配合，对非铁类零件，为轻打入的配合，当需要时可以拆卸。

与H8孔配合，直径在100mm以上时为过盈配合，直径小时为过渡配合。

45．轴的基本偏差为s时，配合特性是什么？答：属过盈配合, 用于钢和铁制零件的永久性和半永久装配。

可产生相当大的结合力。

当用弹性材料，如轻合金时，配合性质与铁类零件的P轴相当。

例如套环压装在轴上、阀座等配合。

尺寸较大时，为了避免损伤配合表面，需有热胀或冷缩法装配。

46．轴的基本偏差为t;u;v;x;y;z时，配合特性是什么？答：属过盈配合,过盈量依次增大，一般不推荐。

47．什么情况下选用基轴制？答：直接使用按基准轴的公差带制造的有一定公差等级（—般为8至11级）而不再进行机械加工的冷拔钢材做轴。

这时，可以选择不同的孔公差带位置来形成各种不同的配合需求。

在农业机械和纺织机械中，这种情况比较多。

加工尺寸小于1mm的精密轴要比加工同级的孔困难得多，因此在仪器仪表制造、钟表生产、无线电和电子行业中，通常使用经过光轧成形的细钢丝直接做轴，这时选用基轴制配合要比基孔制经济效益好。

从结构上考虑，周一根轴在不同部位与几个孔相配合，并且各自有不同的配合要求，这时应考虑采用基轴制配合。

48．与标准件如何配合？答：若与标准件配合，应以标准件为基准件确定配合制。

例如，在滚动轴承支撑结构中，滚动轴承外圈与箱体孔的配合应采用基轴制，轴承内圈与轴颈的配合应该采用基孔制，箱体孔按J7制造，轴颈按k6制造。

49．研磨加工方法，应取公差等级什么范围？答：应取IT1～IT5。

50．衍磨加工方法，应取公差等级什么范围？答：应取IT4～IT7。

机械设计中的公差与配合

机械设计中的公差与配合在机械设计中，公差与配合是非常重要的概念。

公差是指零件尺寸与设计要求之间的允许偏差范围，而配合则是指不同零件之间相互间隙的大小。

准确的公差和合适的配合对于机械设备的性能和可靠性至关重要。

一、公差的定义与分类公差是对零件尺寸变化的容许范围的界定。

公差是设计和制造的妥协结果，它既要满足功能的需求，又要考虑到制造的可行性。

在机械设计中，公差通常分为以下几类：1. 基本公差：基本公差是指根据设计要求给定的一个标准公差，用于控制零件尺寸的变化范围。

根据国际标准ISO 286，基本公差分为四个等级，分别用字母T、S、H和N表示，其中T级为最严格，N级为最宽松。

2. 配合公差：配合公差是指由配合零件特性和使用要求来确定的公差。

根据配合要求的不同，配合公差可以分为间隙配合、过盈配合和干涉配合三种类型。

3. 标准公差：标准公差是指由标准规定的常用公差，用于机械设计和制造过程中的参考。

例如ISO 2768-1、ISO 2768-2和GB/T 1804等标准都规定了常用的公差等级和范围。

二、配合类型与选择原则在机械设计中，不同的配合类型适用于不同的应用场景。

正确选择合适的配合类型可以保证机械装配的精度和可靠性。

下面介绍一些常见的配合类型和选择原则：1. 间隙配合：间隙配合是指在配合零件之间留有一定的间隙，可以容许零件相对运动。

间隙配合适用于要求较高的转动性能和密封性能的场合，例如轴与轴承之间的配合。

2. 过盈配合：过盈配合是指配合零件之间存在压力或紧固力，以增加摩擦力或传递力。

过盈配合适用于要求较高的定位精度和传递力的场合，例如齿轮与轴的配合。

3. 干涉配合：干涉配合是指配合零件之间存在重叠或交叉，需通过压入或加热等方式进行装配。

干涉配合适用于要求较高的连接强度和刚性的场合，例如轴套与轴的配合。

在选择配合类型时，需要考虑到零件的功能要求、使用环境和装配工艺等因素，并根据经验和计算来确定合适的配合公差和间隙。
