模糊控制器的设计步骤
自适应模糊PID控制器的设计与仿真
自适应模糊PID控制器的设计与仿真自适应模糊PID控制器是一种结合了模糊控制和PID控制的自适应控制器，它能够在系统的不同工况下根据实际需求对PID参数进行自适应调整，从而使得系统具有更好的动态性能和稳定性。
本文将介绍自适应模糊PID控制器的设计思路和仿真过程。
1.设计思路1.1系统建模首先需要对待控制的系统进行建模，得到系统的数学模型。
这可以通过实验数据或者理论分析来完成。
一般情况下，系统的数学模型可以表示为：$G(s)=\frac{Y(s)}{U(s)}=\frac{K}{s(Ts+1)}$其中，K是系统的增益，T是系统的时间常数。
1.2设计模糊控制器接下来需要设计模糊控制器，包括模糊规则、模糊集和模糊运算等。
模糊控制器的输入是系统的误差和误差的变化率，输出是PID参数的调整量。
1.3设计PID控制器在模糊控制器的基础上，设计PID控制器。
PID控制器的输入是模糊控制器的输出，输出是控制信号。
1.4设计自适应机制引入自适应机制，根据系统的性能指标对PID参数进行自适应调整。
一般可以采用Lyapunov函数进行系统性能的分析和优化。
2.仿真过程在仿真中，可以使用常见的控制系统仿真软件，如MATLAB/Simulink 等。
具体的仿真过程如下：2.1设置仿真模型根据系统的数学模型，在仿真软件中设置仿真模型。
包括系统的输入、输出、误差计算、控制信号计算等。
2.2设置模糊控制器根据设计思路中的模糊控制器设计，设置模糊控制器的输入和输出，并设置模糊规则、模糊集和模糊运算等参数。
2.3设置PID控制器在模糊控制器的基础上，设置PID控制器的输入和输出，并设置PID参数的初始值。
2.4设置自适应机制设置自适应机制，根据系统的性能指标进行PID参数的自适应调整。
2.5运行仿真运行仿真，观察系统的响应特性和PID参数的变化情况。
根据仿真结果可以对设计进行调整和优化。
3.结果分析根据仿真结果，可以分析系统的稳定性、动态性能和鲁棒性等指标，并对设计进行调整和改进。
洗衣机模糊控制器设计
洗衣机的模糊控制器设计1 洗衣机的模糊控制传统的洗衣机都是人们用肉眼观看后，根据人的经验来调整洗衣时间和用水量，而模糊控制就是以人对被控对象的控制经验为依据而设计的控制器，这样就能实现控制器模拟人的思维方式来控制洗衣机。
以模糊洗衣机的设计为例其控制是一个开环的决策过程，模糊控制按以下步骤进行。
[4]1.1 洗衣机的时间控制1.1.1 确定模糊控制器的结构选用单变量二维模糊控制器。
控制器的输入为衣物的污泥和油脂，输出为洗涤时间。
1.1.2 定义输入、输出模糊集将污泥分为3个模糊集：SD(污泥少)，MD （污泥中），LD （污泥多）；取值范围为[0,100]。
将油脂分为3个模糊集：NG （油脂少），MG （油脂中），LG （油脂多）； 将洗涤时间分为5个模糊集：VS （很短），S（短），M （中等），L（长），VL （很长）。
1.1.3 定义隶属函数选用如下隶属函数：50/5050/10050/50/50x x x x x x x μLDMD SD污泥1005010050500500 x x x x 采用三角形隶属函数可实现污泥的模糊化。
采用Matlab进行仿真，污泥隶属函数设计仿真程序如下： Close all ； N=2； x=0:0.1:100; for i=1:N+1 f(i)=100/N*(i-1); endu=trimf(x,[f(1),f(1),f(2)]); figure(1)； plot(x,u); for j=2:Nu=trimf(x,[f(j-1),f(j),f(j+1)]); hold on; plot(x,u); endu=trimf(x,[f(N),f(N+1),f(N+1)]); hold on; plot(x,u); xlabel(‘x’);ylabel(‘Degree of membership ’); 污泥程序仿真结果如图1所示：01020304050607080901000.10.20.30.40.50.60.70.80.91xDe g r e e of m e m b e r s h i p图1 污泥隶属函数将油脂分为三个模糊集:NG （无油脂）MG （油脂中）LG(油脂多)，取值范围为[0，100]选用如下隶属函数：50/5050/10050/50/50y y y y y y y LGMG NG油脂1005010050500500 y y y y 采用三角形隶属函数实现油脂的模糊化，仿真程序如下： Clear all; N=2; x=0:0.1:100; for i=1:N+1 f(i)=100/N*(i-1); endu=trimf(y,[f(1),f(1),f(2)]); figure （1）； plot(y,u); for j=2:Nu=trimf(y,[f(j-1),f(j),f(j+1)]); hold on; plot(y,u); endu=trimf(y,[f(N),f(N+1),f(N+1)]); hold on; plot(y,u); xlabel(‘y’);ylabel(‘Degree of membership ’); 油脂程序仿真结果如图2所示：01020304050607080901000.10.20.30.40.50.60.70.80.91yDe g r e e of m e mb e r s h i p图2 油脂隶属函数将洗涤时间分为五个模糊集：VS(很短)S （短）M （中等）L(很长)取值范围为[0,60] 选用如下隶属函数：20/4020/6015/2515/4015/1015/2510/10/10z z z z z z z z z z z z z VLL M S VS洗涤时间604060404025402525102510100100 z z z z z z z z 采用三角形隶属函数实现洗涤时间的模糊化,其Matlab仿真程序如下： Close all; Z=0:0.1:60;U=trimf(z,[0,0,10]); Figure(1); Plot(z,u);U=trimf(z,[0, 10,25]); hold on; plot(z,u);U=trimf(z,[ 10,25,40]); hold on; plot(z,u);U=trimf(z,[ 25,40,60]); hold on; plot(z,u);U=trimf(z,[ 40,60,60]); hold on; plot(z,u); xlabel(‘z’)ylabel(“Degree of membership ”); 洗涤时间仿真程序结果如图3所示：01020304050600.10.20.30.40.50.60.70.80.91zDe g r e e of m e m b e r s h i p图3 洗涤时间隶属函数1.1.4 建立模糊控制规则根据人的操作经验设计模糊规则，模糊规则设计的标准为：“污泥越多，油脂越多，洗涤时间越长”；“污泥适中，油脂适中，洗涤时间适中”；“污泥越少，油脂越少，洗涤时将越短”。
《基于模糊控制的高精度伺服速度控制器的设计与实现》
《基于模糊控制的高精度伺服速度控制器的设计与实现》基于模糊控制的高精度伺服速度控制器设计与实现一、引言随着工业自动化和智能制造的不断发展，对高精度伺服系统的速度控制提出了更高要求。
伺服速度控制器的性能直接影响着工业产品的制造质量和效率。
传统速度控制方法往往存在响应速度慢、精度低等问题。
为了解决这些问题，本文提出了一种基于模糊控制的高精度伺服速度控制器设计与实现方案。
二、系统概述本系统主要由伺服电机、编码器、模糊控制器和上位机组成。
其中，伺服电机负责执行速度控制任务，编码器实时反馈电机速度信息，模糊控制器负责处理反馈信息和进行控制决策，上位机负责与模糊控制器进行通信，并监控整个系统的运行状态。
三、模糊控制器的设计1. 模糊化处理模糊化处理是将电机速度的实时反馈值和目标值进行模糊化处理，将精确的数值转化为模糊语言变量。
这一过程包括确定模糊子集、论域和隶属度函数等。
2. 模糊规则库的设计根据系统特性和经验知识，设计合理的模糊规则库。
这些规则根据电机速度的实时反馈和目标值，决定下一时刻的控制策略。
3. 模糊推理机的实现模糊推理机是模糊控制器的核心部分，根据模糊规则库和实时反馈信息，进行模糊推理，得出下一时刻的控制决策。
4. 解模糊化处理解模糊化处理是将模糊推理结果转化为精确的控制量，以驱动伺服电机执行相应的动作。
四、伺服速度控制器的实现1. 硬件实现伺服速度控制器的硬件部分主要包括微处理器、编码器接口、电机驱动器等。
微处理器负责运行模糊控制器程序，编码器接口负责实时获取电机速度信息，电机驱动器根据控制决策驱动伺服电机执行相应的动作。
2. 软件实现软件部分主要包括模糊控制算法的实现、与上位机的通信等。
在微处理器上运行模糊控制算法，实时处理编码器反馈的电机速度信息，并根据模糊推理结果输出相应的控制量。
同时，与上位机进行通信，接收上位机的指令和监控系统的运行状态。
五、实验结果与分析通过实验验证了基于模糊控制的高精度伺服速度控制器的性能。
模糊控制器的设计与优化
模糊控制器的设计与优化模糊控制器是一种通过模糊推理来实现系统控制的方法。
它通过将不确定性和模糊性考虑进控制系统中，可以在一些模糊的或者难以建模的情况下实现良好的控制性能。
本文将介绍模糊控制器的基本原理、设计方法和优化技术。
一、模糊控制器的基本原理在介绍模糊控制器的设计与优化之前，我们首先来了解一下模糊控制器的基本原理。
模糊控制器的核心思想是使用模糊规则来描述输入和输出之间的关系，通过对输入进行模糊化，并通过一系列的模糊规则进行模糊推理，最终输出一个模糊的控制信号，以实现对系统的控制。
模糊控制器通常由模糊化、规则库、推理机和去模糊化四个部分组成。
模糊化过程是将输入变量映射为模糊集合，即将精确的数值转化为模糊集合的隶属度值。
规则库是存储了一系列模糊规则的知识库，这些知识规则描述了输入和输出之间的关系。
推理机则负责根据输入的模糊集合和模糊规则进行推理，生成模糊的控制信号。
最后，去模糊化过程将模糊的控制信号转化为具体的输出信号。
二、模糊控制器的设计方法模糊控制器的设计是根据具体的系统需求和控制目标而定的，一般可以采用以下几种设计方法。
1. 经验法则设计：这种方法是基于经验的，根据设计者的经验和知识来构建模糊规则库。
设计者通过分析系统的行为和特点，确定适合的输入变量和规则，以达到满足控制需求的目的。
2. 基于模型的设计：这种方法是基于系统的数学模型进行设计的。
设计者首先建立系统的数学模型，然后根据模型的特点进行模糊化和规则的设计，从而构建模糊控制器。
3. 优化算法设计：这种方法是使用优化算法对模糊控制器进行设计和优化。
设计者可以使用遗传算法、粒子群优化等算法来搜索最优的模糊规则和参数，以达到最佳的控制性能。
三、模糊控制器的优化技术模糊控制器的优化是为了改善其控制性能，提高系统的响应速度和稳定性。
以下介绍几种常用的模糊控制器优化技术。
1. 知识库的优化：知识库是模糊控制器设计中非常重要的部分。
优化知识库可以通过添加、删除或修改模糊规则来提高系统的控制性能。

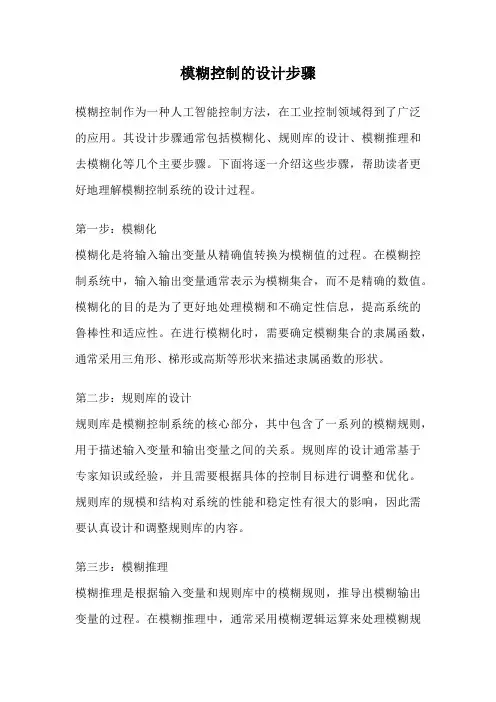

模糊控制的设计步骤
模糊控制的设计步骤模糊控制作为一种人工智能控制方法，在工业控制领域得到了广泛的应用。
其设计步骤通常包括模糊化、规则库的设计、模糊推理和去模糊化等几个主要步骤。
下面将逐一介绍这些步骤，帮助读者更好地理解模糊控制系统的设计过程。
第一步：模糊化模糊化是将输入输出变量从精确值转换为模糊值的过程。
在模糊控制系统中，输入输出变量通常表示为模糊集合，而不是精确的数值。
模糊化的目的是为了更好地处理模糊和不确定性信息，提高系统的鲁棒性和适应性。
在进行模糊化时，需要确定模糊集合的隶属函数，通常采用三角形、梯形或高斯等形状来描述隶属函数的形状。
第二步：规则库的设计规则库是模糊控制系统的核心部分，其中包含了一系列的模糊规则，用于描述输入变量和输出变量之间的关系。
规则库的设计通常基于专家知识或经验，并且需要根据具体的控制目标进行调整和优化。
规则库的规模和结构对系统的性能和稳定性有很大的影响，因此需要认真设计和调整规则库的内容。
第三步：模糊推理模糊推理是根据输入变量和规则库中的模糊规则，推导出模糊输出变量的过程。
在模糊推理中，通常采用模糊逻辑运算来处理模糊规则之间的关系，如“与”、“或”、“非”等逻辑运算。
通过模糊推理，可以得到模糊输出变量的模糊集合，进而确定系统的控制动作。
第四步：去模糊化去模糊化是将模糊输出变量转换为精确值的过程，以便实际控制系统能够理解和执行。
常用的去模糊化方法包括最大隶属度法、加权平均法、中心平均法等。
去模糊化的目的是将模糊输出变量转换为具体的控制命令或动作，从而实现对系统的控制和调节。
模糊控制系统的设计步骤包括模糊化、规则库的设计、模糊推理和去模糊化。
通过这些步骤，可以构建一个具有良好性能和稳定性的模糊控制系统，实现对复杂系统的精确控制和调节。
希望本文对读者理解模糊控制系统的设计过程有所帮助，同时也希望读者能够进一步深入学习和研究模糊控制技术，为工业控制领域的发展做出贡献。
模糊PID控制原理与设计步骤
模糊PID控制原理与设计步骤模糊PID控制（Fuzzy PID control）是在PID控制基础上引入了模糊逻辑的一种控制方法。
相比传统的PID控制，模糊PID控制能够更好地适应系统的非线性、时变和不确定性等特点，提高系统的性能和鲁棒性。
设计步骤：1.确定系统的模型和控制目标：首先需要对待控制的系统进行建模，确定系统的数学模型，包括系统的输入、输出和动态特性等。
同时，需要明确控制目标，即系统应达到的期望状态或性能指标。
2.设计模糊控制器的输入和输出变量：根据系统的特性和控制目标，确定模糊控制器的输入和输出变量。
输入变量通常为系统的误差、误差变化率和累积误差，输出变量为控制力。
3.确定模糊集和模糊规则：对于每个输入和输出变量，需要确定其模糊集和模糊规则。
模糊集用于将实际变量映射为模糊集合，如“大、中、小”等；模糊规则用于描述输入变量与输出变量之间的关系，通常采用IF-THEN形式，如“IF误差大AND误差变化率中THEN控制力小”。
4.编写模糊推理和模糊控制算法：根据确定的模糊集和模糊规则，编写模糊推理和模糊控制算法。
模糊推理算法用于根据输入变量和模糊规则进行推理，生成模糊的输出变量；模糊控制算法用于将模糊的输出变量转化为具体的控制力。
5.调试和优化：根据系统的实际情况，调试和优化模糊PID控制器的参数。
可以通过试错法或专家经验等方式对模糊集、模糊规则和模糊函数等进行调整，以达到较好的控制效果。
6.实施和验证：将调试完成的模糊PID控制器应用到实际系统中，并进行验证。
通过监控系统的实际输出和期望输出，对模糊PID控制器的性能进行评估和调整。
总结：模糊PID控制是一种将模糊逻辑引入PID控制的方法，能够有效地提高系统的性能和鲁棒性。
设计模糊PID控制器的步骤主要包括确定系统模型和控制目标、设计模糊控制器的输入输出变量、确定模糊集和模糊规则、编写模糊推理和模糊控制算法、调试和优化以及实施和验证。
通过这些步骤，可以设计出较为优化的模糊PID控制器来实现系统的控制。
模糊控制器设计流程
模糊控制器设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定控制目标和输入输出变量。
明确需要控制的系统或过程的目标，例如温度、速度、位置等。
《基于模糊控制的高精度伺服速度控制器的设计与实现》
《基于模糊控制的高精度伺服速度控制器的设计与实现》基于模糊控制的高精度伺服速度控制器设计与实现一、引言随着工业自动化和智能制造的快速发展，高精度伺服速度控制器在生产制造和工艺控制领域中的重要性愈发突出。
伺服系统的高效性、准确性和响应速度对于设备的工作效率和产品质量的保证起到了决定性的作用。
为了更好地应对高精度速度控制的要求，本文设计并实现了一种基于模糊控制的高精度伺服速度控制器，以期为现代工业自动化提供更优的解决方案。
二、模糊控制理论概述模糊控制是一种基于模糊集合理论的控制方法，其通过模仿人的决策过程，将精确的数学模型转化为模糊的逻辑规则，从而实现对复杂系统的有效控制。
模糊控制具有对系统参数变化和外部干扰的强鲁棒性，特别适用于非线性、时变或不确定性的系统。
三、高精度伺服速度控制器的设计1. 硬件设计硬件设计是构建高精度伺服速度控制器的基石。
设计过程中，我们主要考虑了电机驱动器、传感器、微处理器等关键部件的选型和配置。
电机驱动器应具备高响应速度和低噪声的特点，传感器应具有高精度和高稳定性的性能，微处理器则应具备强大的数据处理能力和实时性。
2. 软件设计软件设计是实现高精度伺服速度控制器的核心。
在软件设计中，我们采用了模糊控制算法作为主要控制策略。
首先，我们根据系统的特性和需求，定义了输入和输出的模糊变量，并确定了模糊变量的论域和隶属度函数。
然后，我们根据专家的经验和知识，建立了模糊规则库。
最后，通过模糊推理机实现模糊规则的推理和决策，输出控制信号驱动电机执行相应的动作。
四、实现过程1. 搭建实验平台我们搭建了一个包含电机、传感器、微处理器等关键部件的实验平台，用于验证基于模糊控制的高精度伺服速度控制器的性能。
2. 编程实现在编程实现过程中，我们采用了模块化的设计思想，将整个系统划分为模糊控制器、电机驱动器、传感器数据处理等模块。
每个模块都有明确的输入和输出接口，方便后期维护和升级。
在编程过程中，我们特别注意了代码的实时性和稳定性，以保证系统的性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模糊控制器的设计步骤
引言
在控制理论中，模糊控制是一种根据模糊逻辑进行决策和控制的方法。
模糊控制器的设计步骤非常重要，本文将详细探讨模糊控制器设计的各个步骤。
一、确定控制目标
控制系统的第一步是明确控制目标。
确定控制目标包括明确系统的输入和输出变量，以及期望的控制效果。
控制目标的明确定义对于后续的模糊控制器设计至关重要。
二、建立模糊化输入输出变量
在模糊控制器设计中，需要将实际的输入输出变量进行模糊化。
模糊化是指将实际物理变量的取值映射到一系列模糊集合中。
模糊化过程需要确定模糊集合的数量和形状。
可以使用三角型、梯型等形状表示模糊集合。
2.1 模糊化输入变量
模糊化输入变量需要确定输入变量的模糊集合和隶属度函数。
通过隶属度函数，可以将实际输入变量的取值映射到各个模糊集合中。
通常使用高斯函数、三角函数等形式的隶属度函数。
2.2 模糊化输出变量
模糊化输出变量的过程类似于模糊化输入变量。
需要确定输出变量的模糊集合和隶属度函数。
同样地，可以使用各种形式的隶属度函数来描述输出变量的模糊集合。
三、制定模糊规则
模糊规则是模糊控制器的核心部分，用于将模糊输入变量映射到模糊输出变量上。
模糊规则的制定需要基于专家经验或者系统的训练数据。
通常使用“如果-那么”
形式的规则来描述模糊控制器的行为。
3.1 规则库的建立
规则库是所有模糊规则的集合。
规则库的建立过程需要根据具体的系统特点和控制要求进行设计。
规则库中的每一条规则都包含一组条件和一个结论。
3.2 规则的模糊化
在制定模糊规则时，需要对规则中的条件和结论进行模糊化处理。
模糊化处理的目的是将实际的输入值映射到相应的模糊集合上。
3.3 规则的归结
在进行模糊控制运算时，需要将模糊输入和模糊规则进行匹配，并计算出相应的输出结果。
规则的归结是指将输入值和规则进行匹配，并计算出匹配程度。
3.4 规则的去模糊化
规则的去模糊化是指将模糊输出结果转换为实际的物理输出值。
去模糊化需要考虑到模糊输出的不确定性和误差。
四、性能评价和调试
模糊控制器设计完成后，需要对其性能进行评价和调试。
性能评价可以通过仿真和实验的方式进行。
需要根据系统的实际情况和控制目标，考虑控制精度、响应速度等指标来评价控制器的性能。
4.1 仿真
通过建立数学模型，对模糊控制器进行仿真，可以观察系统在不同输入条件下的控制效果。
根据仿真结果，可以对控制器的性能进行初步评估和调整。
4.2 实验
在实际环境中进行实验，对模糊控制器进行性能测试和调试。
实验过程中需要考虑实际环境的影响因素，并根据实验结果对控制器进行进一步的调整和优化。
五、总结
本文从模糊控制器设计的五个主要步骤进行了详细的介绍。
通过确定控制目标、建立模糊化输入输出变量、制定模糊规则和进行性能评价和调试等步骤，可以设计出高效可靠的模糊控制器。
模糊控制器在许多领域中都有广泛的应用，如汽车控制、机器人控制等。
希望本文对模糊控制器的设计步骤能够提供一定的参考和指导。
