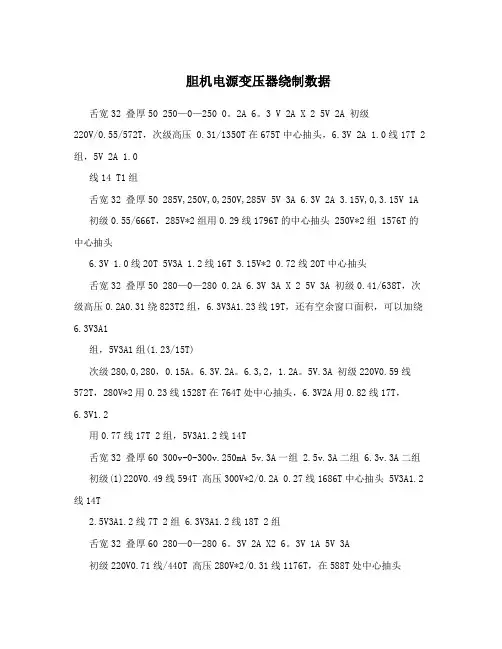

胆机电源变压器绕制数据
胆机电源变压器绕制数据舌宽32 叠厚50 250—0—250 0。
2A 6。
3 V 2A X 2 5V 2A 初级220V/0.55/572T，次级高压 0.31/1350T在675T中心抽头，6.3V 2A 1.0线17T 2组，5V 2A 1.0线14 T1组舌宽32 叠厚50 285V,250V,0,250V,285V 5V 3A 6.3V 2A 3.15V,0,3.15V 1A 初级0.55/666T，285V*2组用0.29线1796T的中心抽头 250V*2组 1576T的中心抽头6.3V 1.0线20T 5V3A 1.2线16T 3.15V*2 0.72线20T中心抽头舌宽32 叠厚50 280—0—280 0.2A 6.3V 3A X 2 5V 3A 初级0.41/638T，次级高压0.2A0.31绕823T2组，6.3V3A1.23线19T，还有空余窗口面积，可以加绕6.3V3A1组，5V3A1组(1.23/15T)次级280,0,280，0.15A。
6.3V.2A。
6.3,2，1.2A。
5V.3A 初级220V0.59线572T，280V*2用0.23线1528T在764T处中心抽头，6.3V2A用0.82线17T，6.3V1.2用0.77线17T 2组，5V3A1.2线14T舌宽32 叠厚60 300v-0-300v.250mA 5v.3A一组 2.5v.3A二组 6.3v.3A二组初级(1)220V0.49线594T 高压300V*2/0.2A 0.27线1686T中心抽头 5V3A1.2线14T2.5V3A1.2线7T 2组 6.3V3A1.2线18T 2组舌宽32 叠厚60 280—0—280 6。
3V 2A X2 6。
3V 1A 5V 3A初级220V0.71线/440T 高压280V*2/0.31线1176T，在588T处中心抽头6.3V2A1.0线13T*2组 FD422灯丝 6.3V1A0.72线13T 输入级灯丝5V3A1.2线11T 5Z3P灯丝舌宽32 叠厚60 310V-0-310V 0.15A 6.3V 1.5A 6.3V 1.5A 3.15V-0-3.15V 1.2A 5V 3A初级0.55线径477T，高压610V中心抽头0.27线1404T/702T处中心抽头，6.3V1.5A0.88线16T 2组，3.15 V-0- 3.15V0.88线16T中心抽头，5V3A1.2线12T舌宽35 叠厚60 390—0—390 5V 2A X2 5V 3A 10V 2A X2 初级220V0.67线440T，隔离层用0.19线平绕一层尾引出接地，390V高压0.27线1638T在819T 中心抽头，5V2A1.0线11T2组，5V3A1.2线11T 1组，10V2A1.0线21T 2组舌宽35 叠厚50 330—0—330 0。
300B 单端胆机的实作
300B单端胆机的实作简洁至上，只要在推动力足够的前提下，尽量减少放大器的级数，这是笔者制作线路的基本原则。
说到300B，玩电子管的都知道有多种线路，也实作过多种线路。
在制作过多款线路之后，笔者感觉有一款线路无论从实听效果还是线路结构上来说都是非常不错的，因此笔者特地把它写了出来，希望喜爱300B的读者能享受到其中的乐趣。
一．原理简介甲类单端作为一种古老、低效、功耗大的放大器，它依然以其独特而难以抗拒的魅力吸引着无数的音响爱好者。
无论甲类石机还是甲类胆机，笔者对它们均情有独钟。
大家都知道．一个放大器如果它的放大级数太多的话，无论你采取任何一种方式来减少失真，它的失真总的来说绝对要比级数少的要大，而且放大的级数愈多，相移的可能性就越大，通频带就会越窄。
本文所介绍的是一款两级的单端放大器，它就很好地避免了以上的一些情况。
大家都清楚，电压放大级的主要作用就是将音频信号放大到足够的振幅，以达到能够推动末级功率放大的目的，这就需要电压放大级首先应有足够的放大倍数，即能达到整个音频放大器所需要的灵敏度，其次还需要频率特性均匀，以及放大后的信号不失真。
由于五极管具有放大系数大、驱动力较强等特点，因此本机电压放大级就选择了五极管。
由于6J4P的特性曲线、屏压、屏流以及放大系数均较符合做本机的电压放大级，因此笔者选择了6J4P作本机的推动管（图1为6J4P特性曲线图）。
一般来说五极管的失真比三极管要大一些，但是通过正确的设计和必要的措施，无论从实听还是从测试指标上来说，五极管并不逊色于三极管。
功率放大则由300B担任，（具体的电路原理见图2），（图3为300B的特性曲线图）。
Rg1为电压放大级的栅极电阻，Rg2为功率放大级的栅极电阻，这一栅极电阻有两个作用：一是:使下一级的电子管能将栅偏压Eg通过Rg加到栅极上去，即作为Eg的直流通路，同时下一级电子管内电子从阴极流向屏极的过程中，或多或少总有一些电子落到栅极上，Rg就给这些电子一个直流通路，使栅极的电位不至于越来越负从而影响放大器的正常工作，因此栅极电阻又叫栅漏电阻；作用二是:将屏极回路输出的交流信号Rg电阻的取值不宜过大也不宜过小，当该电阻过大时，电子从栅电压送到下一级去。

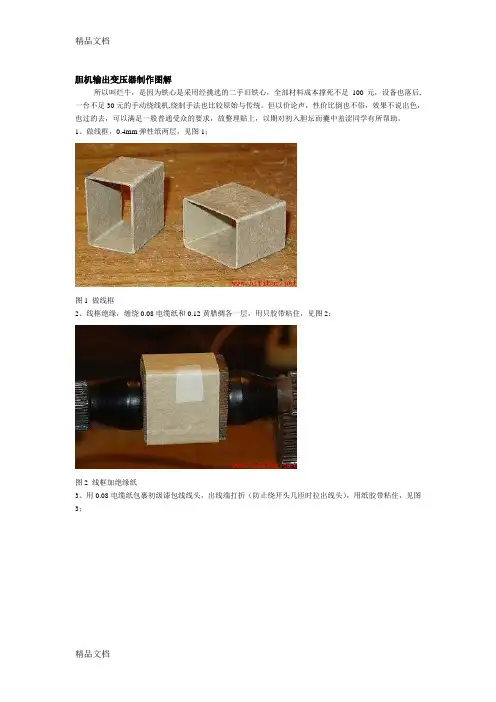

(整理)胆机输出变压器制作图解
胆机输出变压器制作图解所以叫烂牛，是因为铁心是采用经挑选的二手旧铁心，全部材料成本撑死不足100元，设备也落后,一台不足30元的手动绕线机,绕制手法也比较原始与传统。
但以价论声，性价比倒也不俗，效果不说出色，也过的去，可以满足一般普通受众的要求，故整理贴上，以期对初入胆坛而囊中羞涩同学有所帮助。
1、做线框，0.4mm弹性纸两层，见图1；图1 做线框2、线框绝缘，缠绕0.08电缆纸和0.12黄腊绸各一层，用只胶带粘住，见图2；图2 线框加绝缘纸3、用0.08电缆纸包裹初级漆包线线头，出线端打折（防止绕开头几匝时拉出线头），用纸胶带粘住，见图3；图3 引出线头4、绕初级线圈第一段，等线圈压住线头和纸框绝缘层时，扯掉纸胶带，见图4；图4 初级绕线5、绕满一层后，用纸胶带粘住线尾，在线圈两端用牛皮封箱带裁成的窄胶带粘贴防塌护边，见图5；图5 加防塌贴边6、加层间绝缘0.05电话纸一层，加纸时，先在绝缘纸靠头位置剪一豁口，把漆包线通过豁口拉到上一层开始的一边，用纸胶带粘住绝缘层后，再在绝缘纸靠尾部的位置剪一豁口，引出漆包线绕下一层，这就是所谓的Z型绕法。
参见图6、图7、图16—图18；图6 加层间绝缘纸图7 Z型绕法图16 Z型绕法分解一图17 Z型绕法分解二图18 Z型绕法分解三7、在绕完一段初级还有50匝左右的位置，压入6—8毫米宽对折的电缆纸条。
待绕完后将线尾穿入纸条，把纸条拉紧进行收尾，见图8；图8 初级第一段收尾8、焊接出线焊片，套黄蜡套管，包裹0.08电缆纸绝缘，见图9—图10；图9 引出焊片图10 焊片套黄腊管垫绝缘纸9、组间绝缘，缠绕0.08电缆纸2层，0.12黄蜡绸1层，黄蜡稠夹在电缆只中间，见图11；图11 组间加绝缘纸10、绕次级第一段，用黄蜡套管套住线头和焊片，并包裹电缆纸后再绕，见图12；图12 绕次级第一段11、次级线圈第一段收尾，并用合适宽度和厚度的弹性纸垫平线圈的两段，见图13；图13 次级第一段收尾12、组间绝缘，同步骤9；13、焊接初级上一段，再绕下一段，焊接处2层0.08电缆纸，1层0.12黄蜡绸包裹，黄蜡绸夹在电缆纸中间，见图14；图14 连接初级，绕初级第二段14、每层绕完后均需要贴防塌护边，图15为线圈与防塌护边的效果图；图15 绕组及防塌纸边15、绕完初级第二段后，进行组间绝缘，方法同步骤9；16、连接上一段次级绕组，绕下一段次级线圈，见图19、20；图19次级一二段连接图20 次级连接处加黄腊套管垫绝缘纸17、次级收尾，套管，焊引出焊片，垫平线圈两端，见图21；图21 次级收尾加套管，贴弹性纸垫平18、组间绝缘；19、初接连接，绕最后一段初级线圈，绕好收尾连接，见图22；图22 最后一段初级绕组连接加绝缘纸20、组外绝缘，缠绕0.08电缆纸2层半（半层指纸带接头按排在铁芯窗口内），1层0.12黄蜡稠，线包完成，见图23。
胆机输出变压器制作中的一些注意事项
胆机输出变压器制作中的一些注意事项--------------------------------------------------------------------------------本文来自: 原文网址：/info/standard/0074782.html本文主要谈谈胆机输出变压器制作过程中容易被忽略的一些问题。
1．阻抗计算有基础的发烧友都知道，变压器线圈一次侧与二次侧匝数比的平方等于阻抗比，即R1/R2=(n1/n2)2 ，但往往忽略了线圈的铜阻。
设一次侧铜阻为r1，二次侧铜阻为r2，变压器由匝数比n把二次侧喇叭阻抗Rx反射回一次侧等效阻抗为R，并与铜阻相串联。
输出总阻抗为Ro，则Ro=R+r1+Z2，式中Z2为二次侧铜阻通过变压比n反射回一次侧的等效二次侧铜阻，它等于r2n2，上式即变为Ro=R+r1+r2n2。
一只合理布置线圈的变压器，即一次侧与二次侧线圈中电流密度相等的变压器，其一次侧铜阻r1应该等于二次侧铜阻通过电压比n反射回一次侧的铜阻Z2，即r1=Z2，故变压器总铜损r1+Z2=2r1。
这样，前式又变为R =R+2r1或R=Ro-2r1，请记住该计算公式，您经常会使用它。
【例1】某音频输出变压器输出阻抗Ro=5kΩ，r1=350Ω，二次侧负荷为8Ω，求匝数比n。
n=(R/Rr)1/2=[(Ro-2r1)/Rr]1/2=[(5000-700)/8]1/2=23.2如果不考虑铜阻，其结果为n=25，制作出的变压器阻抗将不是5000Ω，而变成了5700Ω，误差由此产生。
输出变压器铁心中的磁感应强度很低，远低于电源变压器，铁损较小，故损失主要是铜损。
变压器中有效阻抗R=n2R ，无效阻抗r1+Z2=2r1，有效阻抗R在总阻抗Ro中所占比例即为变压器的效率η，故η=(Ro-2r1)/Ro。
在例1中η=(5000-700)/5000=86％。
2．用线直径首先应考虑电流密度，一般不大于2.5A/mm2，考究的选2A/mm2。

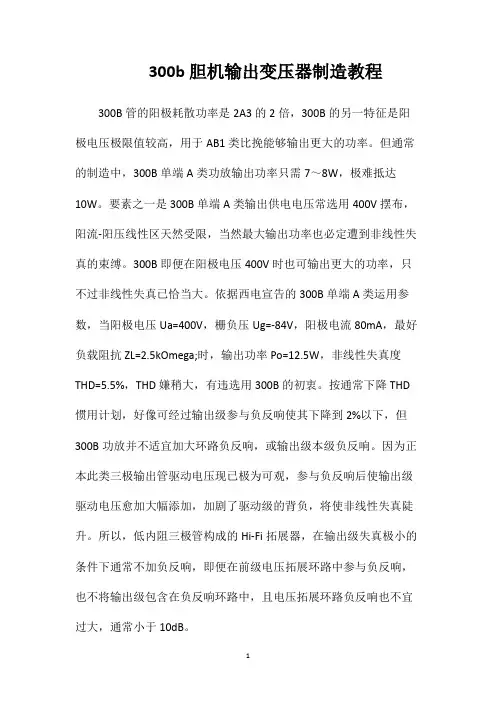

300b胆机输出变压器制造教程
300b胆机输出变压器制造教程300B管的阳极耗散功率是2A3的2倍，300B的另一特征是阳极电压极限值较高，用于AB1类比挽能够输出更大的功率。
但通常的制造中，300B单端A类功放输出功率只需7～8W，极难抵达10W。
要素之一是300B单端A类输出供电电压常选用400V摆布，阳流-阳压线性区天然受限，当然最大输出功率也必定遭到非线性失真的束缚。
300B即便在阳极电压400V时也可输出更大的功率，只不过非线性失真已恰当大。
依据西电宣告的300B单端A类运用参数，当阳极电压Ua=400V，栅负压Ug=-84V，阳极电流80mA，最好负载阻抗ZL=2.5kOmega;时，输出功率Po=12.5W，非线性失真度THD=5.5%，THD嫌稍大，有违选用300B的初衷。
按通常下降THD 惯用计划，好像可经过输出级参与负反响使其下降到2%以下，但300B功放并不适宜加大环路负反响，或输出级本级负反响。
因为正本此类三极输出管驱动电压现已极为可观，参与负反响后使输出级驱动电压愈加大幅添加，加剧了驱动级的背负，将使非线性失真陡升。
所以，低内阻三极管构成的Hi-Fi拓展器，在输出级失真极小的条件下通常不加负反响，即便在前级电压拓展环路中参与负反响，也不将输出级包含在负反响环路中，且电压拓展环路负反响也不宜过大，通常小于10dB。
其时级选用中低mu;三极电压拓展管时，即便不加负反响也有较佳特性。
该机中为了得到输出功率12W、THDlt;1%的方针，选用以下的电路组合如图所示。
1.选用固定栅负压办法。
灯丝由直流5V供电，灯丝并联51Omega;;x;2电阻，使灯丝中点为共地端，对灯丝中点而言构成51Omega;;x;2的并联值25Omega;，和10Omega;电阻构成的自给栅负压电阻。
在零信号状况，灯丝中点对地有35Omega;;x;0.08A=2.8V 的压降，构成300B栅负压的一有些，选用此电阻的意图是维护300B，如因为电路缺点使300B阳极电流增大时，自给栅负压有些压降增大，使阳极电流的增大遭到按捺，对300B的驱动过荷、负载短路均有维护效果。
自制小功率胆机
自制小功率胆机
笔者制作一款甲类小功率功放，见下图。
图中仅画出一个声道，另一声道完全相同。
每一个声道都由1只6N11、1只6P3P电子管组成。
前置电压放大由双三极管6N11担任，其一半用作电压放大，另一半用作功放推动级。
6N11阳极负载的大小对其自身增益和通频带宽都有影响。
负载阻值较大时，其电压增益上升，但通带变窄；反之亦然。
所以阳极电阻选用了较小的阻值(68k)，以确保通带在10Hz-80kHz之间不会出现明显的起伏。
功放级由曙光6P3P束射管担任，最佳工作状态是Ua=250～300V，Ug1=-16V，Ia=65mA，Ig2<12mA，Ra=3．3k，输出功率为8w。
输出变压器采用成品鼎牌高传真音频输出变压器CAB10W。
电源变压器采用鼎牌2D50W。
C1、C7选用WIMA电容，音频传输线应采用屏蔽线。
装配完毕后，无须进行复杂调试即可发出动人的声音。
还可以根据自己的爱好适当调整反馈电阻R3的阻值。
变压器制作流程图
下节侧板成型焊接涂装内部接线内部检查Y X06Z Z-07Z Z-06Y X14下节油箱拼装下节油箱焊接Y X07Y X08外装配箱底成型焊接Y X05Z Z-05强度测试密封试验备料净油器、开关过滤器、事故放油阀Y X13油箱Y X12上节侧板成型焊接Y X00支架、导油管、外装标识、充氮灭火装置、片散、冷却器、风机、油泵、油流继电器、Y X02上节油箱拼装上节油箱焊接油箱装配外部组装件制作及配焊外部组装件焊接零件油箱装配吊装密封焊接钢材、金工吊装检查Y X03Y X11Y X09Y X10顶盖成型焊接Y X04Z Z-03Z Z-04Z Z-01Z Z-02外协零件Y X01关传动机构制箱、开关气体继电器、开油枕、联气管、升高及法兰整体线圈套装上轭插片、紧固引线装配干燥线圈紧固器身配置接线检查半成品试验入箱前检查220k v及110k v套管、开关控瓷套、测温管、蝶阀、电流互感器、Q Z-05Q Z-06Q Z-04Q Z-02Q Z-07Q Z-03Q Z-01Q Z-08Q Z-09波纹管、导电杆及铜盖、35k v以下小头、接地铜线等力释放阀、油位标志牌、油样活门、温度计、油温变送器、仪表、接本体气体继电器、油位表及拉杆、压开关、托板、端子、引线、避雷器、铜排、铝泊温度控制器、绕组温度计、水银器身密封件、油枕胶囊、箱沿胶条球阀、电缆、接线箱、控制箱、线槽、防锈剂、环氧树脂上轭片、下轭片、芯柱片、油道扣、油道片夹件、拉板、上梁、侧梁、垫脚电缆配线综合检查Z Z-10铁芯装配硅钢片横剪预置及油道制作硅钢片纵剪Z Z-11注油油密试验T X-04T X-03T X-02T X-01Z Z-09Z Z-08硅钢片、防锈剂搭接筒、油隙撑条、单体线圈铁芯变压器油线圈主空道装配下部绝缘装配干燥压紧调整、确认出头加工上部绝缘件组装分解试验分解检验X Z-06X Z-05X Z-04X Z-03X Z-02X Z-01线圈半硬铜线Z Z-13Z Z-12Z Z-14普通裸铜线缆、备品备件、冲撞记录仪撑条、绝缘筒吸湿器、开关附件、开关电引线包纸L B-03拉线绝缘筒、撑条安装线圈绕制单体线圈干燥准备干燥紧压调整组合导线包纸单根导线包纸X Q-01X Q-02X Q-03X Q-04X Q-05L B-01出厂准备L B-04L B-02K8纸、K13纸、22h微皱纸板、静电环、绝缘套圈、端圈、正角环、P B压紧圈、铁轭垫块、绝缘筒、角环Z Z-15换位导线、A59D D皱纹纸、57B皱纹纸、撑条、金属皱纹纸、纸包铜线、垫块、挡油绝缘纸、割纸、0.075高密度纸、变压器厂生产流程及主要物资配套示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胆机输出变压器制作图解
来源：本站整理作者：佚名2010年11月05日 16:47
1
分享
订阅
[导读]所以叫烂牛，是因为铁心是采用经挑选的二手旧铁心，全部材料成本撑死不足100元，设备也落后,一台不足30元的手动绕线机,绕制手法也比较原始与传统。
但以价论声，性价比倒也不
关键词：胆机变压器
所以叫烂牛，是因为铁心是采用经挑选的二手旧铁心，全部材料成本撑死不足100元，设备也落后,一台不足30元的手动绕线机,绕制手法也比较原始与传统。
但以价论声，性价比倒也不俗，效果不说出色，也过的去，可以满足一般普通受众的要求，故整理贴上，以期对初入胆坛而囊中羞涩同学有所帮助。
1、做线框，0.4mm弹性纸两层，见图1；
图1 做线框
2、线框绝缘，缠绕0.08电缆纸和0.12黄腊绸各一层，用只胶带粘住，见图2；
图2 线框加绝缘纸
3、用0.08电缆纸包裹初级漆包线线头，出线端打折（防止绕开头几匝时拉出线头），用纸胶带粘住，见图3；
图3 引出线头
4、绕初级线圈第一段，等线圈压住线头和纸框绝缘层时，扯掉纸胶带，见图4；
图4 初级绕线
5、绕满一层后，用纸胶带粘住线尾，在线圈两端用牛皮封箱带裁成的窄胶带粘贴防塌护边，见图5；
图5 加防塌贴边
6、加层间绝缘0.05电话纸一层，加纸时，先在绝缘纸靠头位置剪一豁口，把漆包线通过豁口拉到上一层开始的一边，用纸胶带粘住绝缘层后，再在绝缘纸靠尾部的位置剪一豁口，引出漆包线绕下一层，这就是所谓的Z型绕法。
参见图6、图
7、图16—图18；
图6 加层间绝缘纸
图7 Z型绕法
图16 Z型绕法分解一图17 Z型绕法分解二
图18 Z型绕法分解三
7、在绕完一段初级还有50匝左右的位置，压入6—8毫米宽对折的电缆纸条。
待绕完后将线尾穿入纸条，把纸条拉紧进行收尾，见图8；
图8 初级第一段收尾
8、焊接出线焊片，套黄蜡套管，包裹0.08电缆纸绝缘，见图9—图10；
图9 引出焊片
图10 焊片套黄腊管垫绝缘纸
9、组间绝缘，缠绕0.08电缆纸2层，0.12黄蜡绸1层，黄蜡稠夹在电缆只中间，见图11；
图11 组间加绝缘纸
10、绕次级第一段，用黄蜡套管套住线头和焊片，并包裹电缆纸后再绕，见图12；
图12 绕次级第一段
11、次级线圈第一段收尾，并用合适宽度和厚度的弹性纸垫平线圈的两段，见图13；
图13 次级第一段收尾
12、组间绝缘，同步骤9；
13、焊接初级上一段，再绕下一段，焊接处2层0.08电缆纸，1层0.12黄蜡绸包裹，黄蜡绸夹在电缆纸中间，见图14；
图14 连接初级，绕初级第二段
14、每层绕完后均需要贴防塌护边，图15为线圈与防塌护边的效果图；
图15 绕组及防塌纸边
15、绕完初级第二段后，进行组间绝缘，方法同步骤9；
16、连接上一段次级绕组，绕下一段次级线圈，见图19、20；
图19次级一二段连接
图20 次级连接处加黄腊套管垫绝缘纸
17、次级收尾，套管，焊引出焊片，垫平线圈两端，见图21；
图21 次级收尾加套管，贴弹性纸垫平
18、组间绝缘；
19、初接连接，绕最后一段初级线圈，绕好收尾连接，见图22；
图22 最后一段初级绕组连接加绝缘纸
20、组外绝缘，缠绕0.08电缆纸2层半（半层指纸带接头按排在铁芯窗口内），1层0.12黄蜡稠，线包完成，见图23。
图23 加组外绝缘，焊接出线，线包完成
21、加挡片（线包挡片用0.4弹性纸做，铁心用0.35玻璃纤维板做），插E字片，见图24；
图24 加一字挡片插E字铁心
22、插好E片后，安装铁心包角夹铁，放置线包挡片，见图25；
图25 Z字铁心装入包角夹铁，放置一字挡片
23、放置适当厚度的铜版纸为气隙的宽度，见图26；
图26 放置适当厚度的铜板纸为气隙的宽度24、插I字片，见图27；
图27 插I字片
25、敲紧I片，上包角压铁的底板，见图28。
图28 安装包角夹铁底板
上好底板，输出牛接初步完成了。
图29是效果图，然后进行初测，烘干，浸漆.......... 图29牛牛基本做成，然后.......。
