摩托车和轻便摩托车减震器技术条件和试验方法

合集下载

避震器检测标准

避震器检测标准

避震器检测标准1、目的:为使避震器之零件,半成品及成品在检验上都能得到依据!并且确保出货质量;故制定本办法。

2、适用范围:素材/零件/半成品及成品之检验与测试皆适用之。

3、检测分三大类如下:3-1 疲劳测试3-1-1 SRS 60 A等级以上之弹簧耐久测试3-1-1-1 测试次数: 5万次3-1-1-2 测试机器:疲劳测试机3-1-1-3 测试频率:行程15~44mm/3Hz;45~64/2.2Hz;65~80/1.9Hz3-1-1-4 测试行程:85% (预压2~4mm)3-1-1-5 测试温度:常温3-1-1-6 测试结果:减衰长度不得大于预压长度;表面涂装层不可剥落且线圈不可断裂3-1-2 SWP/80C B等级以上之弹簧耐久测试3-1-2-1 测试次数: 5万次3-1-2-2 测试机器:疲劳测试机3-1-2-3 测试频率:行程15~44mm/3Hz;45~64/2.2Hz;65~80/1.9Hz3-1-2-4 测试行程:85% (预压2~4mm)3-1-2-5 测试温度:常温3-1-2-6 测试结果:减衰长度不得大于预压长度;表面涂装层不可剥落且线圈不可断裂3-1-3 油压单元(Rear Shock)3-1-3-1 测试次数:30万次;3-1-3-7 测试标准:(1)测试30万次!不得漏气及油气混合;(2)由承座渗出之液压油不得超过约1公克(1C.C)(3)阻尼衰减力15%以下3-1-3-2 测试机器:疲劳测试机3-1-3-3 测试频率:行程30~44mm/1.5Hz;45~59/1.1Hz;60~70/0.95Hz3-1-3-4 测试行程:实际行程80%,3-1-3-5 测试温度:40度以下(风扇冷却)3-1-3-6 测试方式:(1)耐久测试前需先量测重量;不含附加配件(取至小数点1位数)(2)耐久测试前需先测试阻尼;期间每10万次检测阻尼与重量!是否符合标准3-1-4 气压单元(Rear Shock)3-1-4-1 测试次数:20万次;3-1-4-2 测试范围: AIR SHOCK3-1-4-3 测试标准:(1)气室打入150psi!测试20万次;正向气压降低不得超过15%(2)Damper需正常3-1-4-4 测试机器:疲劳测试机3-1-4-5 测试频率:行程30~44mm/1.5Hz;45~59/1.1Hz;60~70/0.95Hz3-1-4-6 测试行程:实际行程65%,3-1-4-7 测试温度:45度以下(风扇冷却)3-1-4-8 测试方式:耐久测试前需先确认正向气室压力;期间约每5万次于控制面板上观察力量显示器之最高力量是否有衰减情形.3-1-5 缓冲块(MCU)3-1-5-1 测试次数:10万次3-1-5-2 测试机器:疲劳测试机3-1-5-3 测试频率:1Hz3-1-5-4 测试行程:可压缩长度之50%,3-1-5-5 测试温度:常温3-1-5-6 测试结果:不可破裂3-2 阻尼测试3-2-1油压单元测试(新产品)3-2-1-1 测试方式:依避震器设定之功能全测每一刻度3-2-1-2 测试机器:Instron Schenck Testing Systems3-2-1-3 测试速度:0.01~1.2 m/s(视需求择选速度点)3-2-1-4 测试行程:(预压量以能避开轴心油回流孔为原则);测试行程为预压后行程之80%3-2-1-5 测试温度:常温3-2-1-6 测试结果:需符合新产品开发提案书之设定标准3-3 其它检测3-3-1 平行度检测3-3-1-1 检测说明:为测试Shock接头两端之端面直线度或平行度3-3-1-2 检测范围: X-FUSION SHOX / TOUGH SHOCK3-3-1-3 检测标准:X-FUSION SHOX TOUGH SHOCK(1)C-C 125~165(含)≦0.6mm (1)C-C 125~190(含)≦1.2mm(2)C-C 166~190(含)≦0.8mm(3)C-C 191~222(含)≦0.9mm(4)C-C 223~260(含)≦1mm3-3-1-4 检测冶具:长度平行滑抬/高度规或量表3-3-1-5 检测方式:需先使前后接头成平行状态!再定点位置(C-C)量测左右偏移量;偏移量=(Max-Min)/23-3-2 垂直度检测3-3-2-1 检测说明:为测试Shock接头两端之衬垫孔组装后是否与本体成垂直状态3-3-2-2 检测范围:X-FUSION SHOX / TOUGH SHOCK3-3-2-3 检测标准:(1)轴承孔需与轴心成90度≦+/-0.5度以内(2)穿入于接头轴承孔之ø14*50L(mm)圆棒!平均分配于两侧~利用高度规或量表量测末端高度;两端高/低不得超过0.22mm3-3-2-4 检测冶具:V形枕/高度规或量表3-3-2-5 检测方式:将V形枕槽立于桌面平抬!再将避震气器单元立于槽内~利用高度规或量表量测穿入于接头轴承孔之ø14*50L(mm)圆棒末端高度;两端高/低不得超过0.22mm3-3-3 长度检测3-3-3-1 检测说明:为测试Shock接头两端之衬垫孔中心距离(C-C)3-3-3-2 检测范围:X-FUSION SHOX / TOUGH SHOCK3-3-3-3 检测标准:依缩小图图面标示3-3-3-4 检测冶具:长度量测滑抬/ø8及ø6圆杆3-3-3-5 检测方式:将避震器置于长度量测滑抬上!利用ø8或ø6圆杆将两端接头C-C长度定位于长度量测滑座上~依滑座定位基准刻度上指示之表尺上刻度显视为C-C长度!3-3-4 行程检测(Air/Spring Shock)3-3-4-1 检测说明:为测试Shock实际之压缩行程3-3-4-2 检测范围:X-FUSION SHOX / TOUGH SHOCK3-3-4-3 检测标准:依缩小图图面标示3-3-4-4 检测冶具:卡尺/手压抬3-3-4-5 检测方式:(1)Spring Shock:卸下荷重弹簧!以卡尺内径量测刃口直接量测承座与连接钮端面之间的距离~Tough Shock需量测油管与弹簧固定盖之端面距离.(2)Air Shock : 将已打入高压气体之正向气室泄气!利用手压台将行程轻压到底~最后重新打入高压气体!依行程O环最后与刮尘封之间的距离+缓冲块2.5mm厚度则为实际行程.3-3-5强度测试3-3-5-1 检测说明:为测试Shock各主要接点之连接强度或其零件之强度所作之测试.3-3-5-2 检测范围:X-FUSION SHOX / TOUGH SHOCK3-3-5-3 检测标准:各零件连接点连结强度或本体强度需能耐拉力900 KG以上3-3-5-4 检测机具:万能拉力试验机3-3-5-5 检测方式:将后避震器前后(C-C)两端接点固定于万能拉力试验机上下固定接点处~依『WT-006 万能拉力试验机操作标准』设定系统后!按启动按钮~最后依断裂处及断裂数据来判定是否符合标准.。

摩托车和轻便摩托车振动舒适性试验方法编制说明

摩托车和轻便摩托车振动舒适性试验方法编制说明

中华人民共和国汽车行业标准摩托车和轻便摩托车振动舒适性试验方法编制说明(征求意见稿)2010-10-30一 背景随着人民生活水平的提高和各国对摩托车及轻便摩托车相关法规的不断加严,对于摩托车及轻便摩托车振动情况及驾乘舒适性的要求越来越高,而且整车振动性能的优劣直接关系到操控的稳定性及行驶的安全性,因此有必要对其振动舒适性评价的试验方法做出规定,以便对产品的舒适性进行比较和测评。

另外,振动舒适性的建立对于摩托车生产厂家及相关配套厂家的产品生产、改进也有一定的指导意义。

本标准的编制本着下列原则:文本编制符合GB1.1的各项规定,使用模板;充分考察汽车、摩托车、运输车辆和内燃机等行业相关现存标准,使本标准构架于现有标准体系之中,注重与现存标准的协调;鉴于摩托车种类繁多,结构及装配方式各有不同,国际上尚未发现直接对应的统一标准,因此本标准综合借鉴参考了国内外多项相关标准,及研究成果完成;本标准由天津内燃机研究所牵头编制,过程中还得到了标委会、天津大学、及各摩托车生产厂家的大力支持,这里一并表示感谢!二 编制依据人体经常暴露在机械振动的环境中。

各种水、陆、空运输工具,工农业生产中所用的机器设备、建筑物的结构振动等都构成了振动环境。

人体在振动环境中的暴露有三种基本情况:1.人体整个浸没在振动介质中,振动介质将振动同时传递到人体的整个表面。

例如人体在空气中或液体中经受高强度声波激起的振动。

2.通过人体支承表面,即立姿时的脚、坐姿时的臀和斜躺着时的支承面,传递到人体的振动。

车辆和建筑物中,以及工作机械附近人体经受的振动通常为这种基本情况。

这种情况简称为全身振动。

3.作用于人体的特定部位,如头部或肢体的振动。

简称为局部振动。

由振动手柄、踏板或握在手中的各种工具、器具传人到肢体的振动均属于这一类。

由于大部分多由手传入,又称为手传振动。

除以上三种基本情况外,还可见到一种非直接性的振动烦扰,即视场内外部物体的振动,如仪表板的振动对人体的影响。

cdc减振器标准

cdc减振器标准

CDC减振器标准一、减振器性能要求1. 减振器应具有足够的阻尼,能够有效地减少振动和冲击,提高乘坐舒适性和安全性。

2. 减振器应具有稳定的阻尼特性,以确保在不同工况下均能提供良好的减振效果。

3. 减振器应具有较好的耐久性,能够在长期使用过程中保持良好的性能。

二、减振器结构要求1. 减振器应采用合理的结构形式,确保其具有良好的刚度和稳定性。

2. 减振器应采用可靠的连接方式,确保其在使用过程中不会出现松动或脱落现象。

3. 减振器应具有良好的密封性能,防止油液泄漏。

三、减振器材料要求1. 减振器的主要材料应符合相关标准和规范的要求,确保其具有足够的强度和耐久性。

2. 减振器的密封材料应具有良好的耐油性和耐磨损性,以确保其在使用过程中不会出现老化或磨损现象。

四、减振器制造要求1. 减振器的制造过程应符合相关标准和规范的要求,确保其质量和性能符合设计要求。

2. 减振器的制造过程中应采用先进的工艺和设备,提高生产效率和产品质量。

3. 减振器的制造过程中应加强质量管理和控制,确保其质量和性能的稳定性和一致性。

五、减振器试验方法1. 减振器的性能试验应采用符合相关标准和规范的方法进行,以确保其性能符合设计要求。

2. 减振器的耐久性试验应采用模拟实际工况的方法进行,以评估其在长期使用过程中的性能表现。

3. 减振器的密封性能试验应采用符合相关标准和规范的方法进行,以确保其在使用过程中不会出现油液泄漏现象。

六、减振器安装要求1. 减振器的安装位置应符合设计要求,确保其能够有效地减少振动和冲击。

2. 减振器的安装过程应按照相关标准和规范的要求进行,确保其安装牢固、稳定可靠。

3. 减振器的安装过程中应注意保护其密封件和其他易损件,防止其受到损坏或污染。

七、减振器验收规则1. 减振器的验收应按照相关标准和规范的要求进行,确保其性能和质量符合设计要求。

2. 减振器的验收过程中应对其进行全面的检查和测试,包括性能测试、耐久性测试和密封性能测试等。

两轮摩托车振动耐久试验方法

两轮摩托车振动耐久试验方法

两轮摩托车振动耐久试验方法1范围本标准规定了两轮摩托车振动试验试验前的准备、试验条件、试验方法和检查记录的一般要求。

本标准主要模拟两轮摩托车在凹凸不平道路条件下行驶的机能强度耐久性考核试验。

适用于两轮摩托车和两轮轻便摩托车的振动耐久台架试验方法。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅所注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于标准本文件。

GB/T4570-2008 GB/T5374-2008摩托车和轻便摩托车耐久性试验方法摩托车和轻便摩托车可靠性试验方法GB/T13204-2002摩托车轮胎高速性能试验方法转鼓法GB7258-2017 QC/T60-2009机动车运行安全技术条件摩托车和轻便摩托车整车性能台架试验方法3要求3.1试验前的准备3.1.1受试摩托车的检查和调整。

3.1.2检查受试摩托车零部件的装配情况和完整性,按受试摩托车的有关技术文件及使用说明书进行检查调整。

除非特殊情况,尽可能保持完整状态。

3.1.3根据不同试验规定的负载条件,轮胎气压应调节到车辆技术文件规定的气压值,允许误差±10kPa。

3.1.4燃油箱添防锈油或水至燃油箱容量的80%。

3.1.5检查受试摩托车主要部位紧固力矩记入附录A(补充件)。

3.1.6将试验日期、试验编号、摩托车型号、发动机编号、车架编号、试验里程、故障等记入附录B (补充件)。

3.2设备要求3.2.1振动耐久试验台架应符合法规标准规定两轮摩托车的要求,应适用于车重≤250Kg,轴距1030~1700mm,轮径300~800mm的两轮摩托车。

3.2.2其它仪器:冷却风机、轮胎拆装机、拆装工具、扭力扳手、轮胎气压表、点温计等。

3.3环境要求3.3.1除另有规定外,室内温度应控制在0~45℃。

3.3.2试验过程中应控制减震器温度不超过120℃;不能满足时,可以通过增大冷却风机风量。

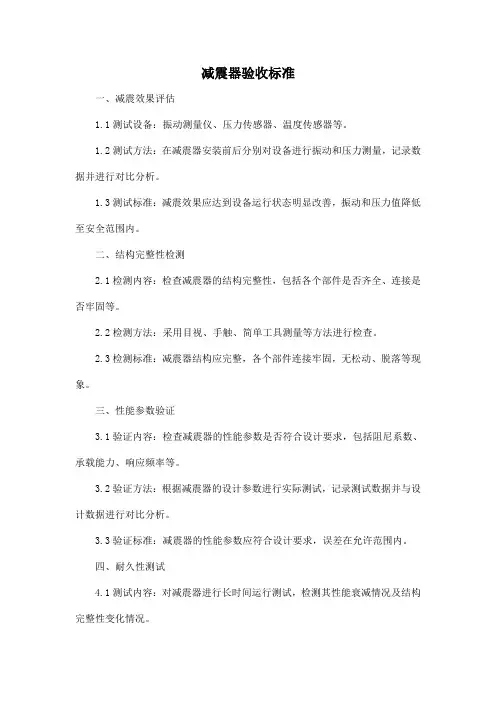

减震器验收标准

减震器验收标准

减震器验收标准一、减震效果评估1.1测试设备:振动测量仪、压力传感器、温度传感器等。

1.2测试方法:在减震器安装前后分别对设备进行振动和压力测量,记录数据并进行对比分析。

1.3测试标准:减震效果应达到设备运行状态明显改善,振动和压力值降低至安全范围内。

二、结构完整性检测2.1检测内容:检查减震器的结构完整性,包括各个部件是否齐全、连接是否牢固等。

2.2检测方法:采用目视、手触、简单工具测量等方法进行检查。

2.3检测标准:减震器结构应完整,各个部件连接牢固,无松动、脱落等现象。

三、性能参数验证3.1验证内容:检查减震器的性能参数是否符合设计要求,包括阻尼系数、承载能力、响应频率等。

3.2验证方法:根据减震器的设计参数进行实际测试,记录测试数据并与设计数据进行对比分析。

3.3验证标准:减震器的性能参数应符合设计要求,误差在允许范围内。

四、耐久性测试4.1测试内容:对减震器进行长时间运行测试,检测其性能衰减情况及结构完整性变化情况。

4.2测试方法:在规定时间内连续运行减震器,定期检测其性能参数和结构完整性。

4.3测试标准:减震器在长时间运行后,其性能衰减应符合设计要求,结构完整性无明显变化。

五、安全性验证5.1验证内容:对减震器的安全性进行验证,包括是否会对周围人员和环境造成危险。

5.2验证方法:根据相关安全规范进行安全性评估。

5.3验证标准:减震器应符合相关安全规范要求,不会对周围人员和环境造成危险。

六、外观质量检查6.1检查内容:对减震器的外观质量进行检查,包括表面处理、结构尺寸、色泽等。

6.2检查方法:采用目视、手触等方法进行检查。

6.3检查标准:减震器外观质量应达到色泽均匀、结构尺寸符合设计要求,表面处理良好,无明显缺陷。

七、安装精度检测7.1检测内容:对减震器的安装精度进行检查,包括安装位置、平整度、固定方式等。

7.2检测方法:采用测量工具进行实际测量。

减振器试验标准

减振器试验标准

减振器试验标准减振器试验标准一、试验目的本试验标准旨在评估减振器的性能,确定其在减震和减振方面的能力,并为产品的设计和使用提供依据。

二、试验装置与设备1. 试验装置:试验台、载荷发生器、振动台、传感器等。

2. 试验设备:数字振动传感器、振动分析仪、数据采集仪等。

三、试验前准备1. 检查减振器的外观和结构,确保无明显变形或损坏。

2. 准备好试验装置和设备,确保其正常工作。

3. 校准传感器和仪器,以确保精确度和可靠性。

四、试验步骤1. 安装减振器:按照产品说明书或设计要求,将减振器安装在试验台上,确保固定稳固。

2. 添加荷载:根据产品的额定负荷,通过载荷发生器施加相应的负荷到减振器上。

3. 正常工况试验:打开振动台和传感器,记录减振器在正常工况下的振动数据,包括振动幅值、频率等。

4. 频率特性试验:通过变化振动台的频率,记录减振器在不同频率下的振动特性。

5. 荷载特性试验:根据产品的负荷要求,变化负荷的大小,记录减振器在不同负荷下的振动特性。

6. 温度试验:将减振器放置在恒定温度下,记录减振器在不同温度下的振动特性。

7. 湿度试验:将减振器放置在恒定湿度下,记录减振器在不同湿度下的振动特性。

五、试验数据分析1. 根据试验数据计算减振器的减振效果,评估其减震和减振能力。

2. 分析减振器在正常工况、不同频率、不同负荷、不同温度和湿度下的振动特性。

3. 制作试验报告,记录试验步骤、数据分析结果和评估结论。

六、试验结果评估根据试验数据和分析结果,对减振器的性能进行评估。

评估准则包括但不限于减振效果、稳定性、可靠性等。

七、试验注意事项1. 在试验过程中,要保持试验环境的稳定,避免外部干扰对试验结果的影响。

2. 操作人员需熟悉试验装置和设备的使用规范,确保操作正确和安全。

3. 试验数据的记录和分析应严格按照规定的步骤进行,防止误差和不准确性。

4. 试验结果应真实可靠,符合试验要求和产品设计要求。

八、试验报告与保存完成试验后,制作试验报告,详细记录试验步骤、结果和评估结论。

摩托车减振器试验方法

摩托车减振器试验方法

《摩托车轻便摩托车减震器技术条件和试验方法》编制说明(送审稿)1 标准编制依据2005年5月全国汽车标准化技术委员会摩托车分技术委员会摩标秘[2005]07号文转发了国家发改委审查确定的《2005年行业标准项目计划》。

该项目计划规定对QC/T62-93《摩托车减震器技术条件》、QC/T63-93《摩托车减震器试验方法》标准进行修订,并将二个标准修订后合并为一个新标准。

2标准编制进程根据摩标秘[2005]07号文转发的国家发改委审查确定的《2005年行业标准项目计划》,由北京理工大学和江苏明星减震器有限公司技术人员组成标准编制组。

准备工作从2004年6月开始,收集了国内外有关摩托车减震器技术资料,对国内摩托车和减震器制造商进行了调研,并做了验证工作。

参考了日本JASO汽车减振器标准,日本、法国等摩托车企业标准,经过分析讨论,完成了《讨论稿》,分发到各摩托车和减震器制造商征求意见。

2004年12月10~11日,由中国汽车工业协会减振器委员会主持,在泰州召开了修订标准讨论会,对讨论稿进行讨论和交流。

根据《2005年行业标准项目计划》要求,吸收了讨论会的意见,对讨论稿作了修订,完成了《征求意见稿》,2005年7月送发至各摩托车和减震器制造商征求意见。

2005年8月对反馈的信息进行整理,吸收了反馈的意见和建议,完成了《征求意见第二稿》。

2005年9月发向摩托车和减震器制造商,2005年10月向摩托车分技术委员会委员发出预审稿,在吸收了反馈意见、建议后,于12月完成了标准送审稿。

3 标准编制说明3.1 增加术语和定义为了有利于标准执行中的检验和判定,增加术语和定义8条。

包括总成名称、特性和长度术语。

同时对原标准术语和定义进行了修订,将液压减振器改为液压阻尼器以免和减震器混淆;原示功图改称示功特性,将示功图行程中点(即规定速度下)的阻力,分别定义为复原阻力和压缩阻力。

3.2规定减震器自由长度允许偏差减震器自由长度偏差对安装、使用有影响,因此规定前减震器自由长度允许偏差为±2.5mm,后减震器自由长度允许偏差±1.5mm。

摩托车和轻便摩托车减震器技术条件和试验方法

摩托车和轻便摩托车减震器技术条件和试验方法

QC/T××××–200×摩托车和轻便摩托车减震器技术条件和试验方法(送审稿)1 范围本标准规定了摩托车和轻便摩托车减震器技术要求、试验方法、检验规则、产品标志、包装、运输及贮存。

本标准适用于两轮摩托车和轻便摩托车减震器,无液压阻尼器的减震器也可参照相关条款执行。

不适用于各种赛车和三轮摩托车减震器。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T1239.2 冷卷圆柱螺旋压缩弹簧技术条件GB/T6461 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T10125 人造气氛腐蚀试验盐雾试验GB/T11379 金属覆盖层工程用铬电镀层3术语和定义下列术语和定义适用于本标准。

3.1减震器总成shock absorber assembly由减震弹簧、阻尼器及连接件等组成的总成,简称减震器。

3.2液压阻尼器 hydraulic damper以液压节流方式起阻尼作用的部件,简称阻尼器。

3.3示功特性 force — stroke characteristics阻尼器在规定行程和速度(最大速度)下,两端作相对简谐运动时,其阻力随位移变化的关系曲线,亦称示功图。

在示功图中,行程中点的阻力为规定速度下的阻力,压缩侧的阻力称压缩阻力(F y)、复原(伸长)侧的阻力称复原阻力(F f)。

3.4速度特性 force — velocity characteristics阻尼器在规定行程和多种速度下,两端作相对运动时,其阻力对多种速度变化的关系曲线。

3.5温度特性force — temperature characteristic阻尼器在规定行程和速度及多种温度下,两端作相对运动时,其阻力随温度变化的关系曲线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

QC/T××××–200×摩托车和轻便摩托车减震器技术条件和试验方法(送审稿)1 范围本标准规定了摩托车和轻便摩托车减震器技术要求、试验方法、检验规则、产品标志、包装、运输及贮存。

本标准适用于两轮摩托车和轻便摩托车减震器,无液压阻尼器的减震器也可参照相关条款执行。

不适用于各种赛车和三轮摩托车减震器。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T1239.2 冷卷圆柱螺旋压缩弹簧技术条件GB/T6461 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T10125 人造气氛腐蚀试验盐雾试验GB/T11379 金属覆盖层工程用铬电镀层3术语和定义下列术语和定义适用于本标准。

3.1减震器总成shock absorber assembly由减震弹簧、阻尼器及连接件等组成的总成,简称减震器。

3.2液压阻尼器 hydraulic damper以液压节流方式起阻尼作用的部件,简称阻尼器。

3.3示功特性 force — stroke characteristics阻尼器在规定行程和速度(最大速度)下,两端作相对简谐运动时,其阻力随位移变化的关系曲线,亦称示功图。

在示功图中,行程中点的阻力为规定速度下的阻力,压缩侧的阻力称压缩阻力(F y)、复原(伸长)侧的阻力称复原阻力(F f)。

3.4速度特性 force — velocity characteristics阻尼器在规定行程和多种速度下,两端作相对运动时,其阻力对多种速度变化的关系曲线。

3.5温度特性force — temperature characteristic阻尼器在规定行程和速度及多种温度下,两端作相对运动时,其阻力随温度变化的关系曲线。

QC/T××××–200×3.6静摩擦力 static friction force减震器在规定行程和不大于0.005m/s速度下,两端作相对运动时产生的摩擦阻力。

3.7静负荷特性 static load characteristics减震器两端以不大于0.0015m/s速度从最大长度变化到最小长度,其负荷与位移的关系曲线。

3.8自由长度 free length减震器在不受外力状态下的长度。

3.9最大长度maximun length减震器拉伸到极限位置时的长度。

3.10最小长度 minimun length减震器压缩到极限位置时的长度。

3.11工作行程 working stroke减震器的最大长度与最小长度之差。

4技术要求4.1一般要求4.1.1减震器应按规定程序批准的图样和技术文件制造,并符合本标准的要求。

4.1.2前减震器自由长度允许偏差为±2.5mm,后减震器自由长度允许偏差±1.5mm。

4.1.3涂层和电镀层表面应光滑、平整、色泽均匀。

4.1.4焊缝应平整、均匀,不得有焊瘤、烧蚀、夹渣、裂纹、气泡及飞溅物等缺陷。

4.1.5减震器不论平放、倒置均不应有渗漏油。

4.1.6 前减震器和后减阻尼器在压缩、伸长过程中,应动作灵活,不卡滞,无金属撞击声和异常摩擦。

4.2 强度4.2.1 减震器结构强度应满足图样和技术文件规定。

4.2.2 铆接、折边封口、螺纹连接,焊接等部位,在图样和技术文件规定的拉伸、压缩负荷下,不应有破损、断裂。

4.3 减震弹簧性能4.3.1 精度减震弹簧应符合GB/T1239.2规定,精度等级不低于2级。

4.3.2 静特性a)考核指定高度下的负荷时,减震弹簧的指定高度应在考核刚度段20%~80%范围内选取,负荷偏差为±8%;b)考核刚度时,减震弹簧的指定高度应在考核刚度段25%~75%范围内选取,刚度偏差为±10%;c)考核静特性时,通常选指定高度下的负荷,也可选刚度,但负荷和刚度不同时考核。

4.3.3 永久变形将减震弹簧压缩至最大工作负荷,连续3次后,其永久变形量应小于试验前自由高度的0.3%。

4.3.4 疲劳性QC/T××××–200×减震弹簧在工作行程下,连续试验2×105次后,不应有裂纹、断裂,其自由高度变化率应小于2%。

4.4 阻尼器特性4.4.1 示功特性a)示功图图形应正常;b)后减阻尼器(包括同型式前减阻尼器)复原阻力允许偏差为±(18% F f +20N),压缩阻力允许偏差为±(20% F y +20N);c)前减阻尼器复原阻力允许偏差为±(18%F f+20N);d)前减阻尼器液压缓冲阻力应大于复原阻力200%。

4.4.2 速度特性阻尼器在各规定速度下的复原、压缩阻力允许偏差同4.4.1b、c。

4.4.3 温度特性前减阻尼器在(60±3)℃时的阻力,后减阻尼器在(80±3)℃时的阻力,相对于(20±3)℃时的阻力衰减率应小于30%。

4.5 静摩擦力减震器静摩擦力应符合图样和技术文件规定。

4.6 静负荷特性减震器静负荷特性应符合图样和技术文件规定。

4.7 缓冲垫耐久性缓冲垫在允许变形量条件下,试验2×105次后,不应有破损、变形和有害磨损,其负荷变化率应小于30%。

4.8 减震器耐久性4.8.1 垂直加振a)试验中,不得有异响,试验1×106次后,零件不应有破损、变形和有害磨损;b)无渗漏油现象,在工作区段表面不应有清楚可见油层;c)阻力变化率应小于30%。

4.8.2 转鼓加振a)试验中,不得有异响,试验6×105次后,零件不应有破损、变形和有害磨损;b)同4.8.1b。

4.9 表面处理4.9.1 涂装层、阳极电泳涂料涂层等中性盐水喷雾试验(NSS)48h,沿刻度线两侧各2.0mm,合计4mm 宽以外的部分,不应有腐蚀生成物,膨胀、剥落及涂层软化,或符合图样和技术文件规定。

4.9.2工程硬铬镀层中性盐水喷雾试验(NSS)24h、装饰铬镀层醋酸铜盐水喷雾试验(CASS),16h表面腐蚀不应小于8级,并达到GB/T11379、GB/T6461要求,或符合图样和技术文件规定。

4.9.3 镀彩锌中性盐水喷雾试验(NSS)48h、镀白锌中性盐水喷雾试验(NSS)24h表面腐蚀不应小于5级,或符合图样和技术文件规定。

5 试验方法5.1 一般检查方法5.1.1用量具检查尺寸。

5.1.2 用目视检查外观。

QC/T××××–200×5.1.3用手动方式将前减震器或后减阻尼器拉伸、压缩5~8次,检查灵活性。

5.2 结构强度试验5.2.1 装置万能材料拉压试验机或相当的装置。

5.2.2 条件a)试验温度:试验室常温,试件常温;b)测试速度:10mm/min。

5.2.3 步骤a)将试件垂直安装在试验机上;b)操作试验机按规定速度加负荷,直到破损;c)记录试件破损时的负荷,根据需要绘制强度曲线。

5.3 减震弹簧静特性及永久变形试验5.3.1 装置弹簧拉压试验机及辅助工具。

5.3.2 条件试验温度:试验室常温,试件常温。

5.3.3 步骤a)将试件装在辅助工具上,并垂直安置在试验机上;b)操作试验机压缩试件到各指定高度,记录负荷值;c)按各指定高度测得的对应负荷值,计算刚度;d)根据需要绘制静特性曲线;e)压缩试件至最大工作负荷,连续3次后,测定试验前、后的自由高度,计算永久变形率。

5.4 减震弹簧疲劳性试验5.4.1 装置弹簧疲劳试验机或减震器耐久试验台。

5.4.2 条件a)温度:试验室常温,试件常温;b)行程:工作行程;c)频率:1Hz ~ 4Hz;d)次数:2×105。

5.4.3 步骤a)将试件垂直安装在试验台上(试件应处于预压状态),以工作行程约二分之一处为试验行程中点;b)操作试验台按规定行程、频率加振;c)试验应连续进行,不得间断,直到规定的次数;d)测定试件试验前、后的自由高度,计算永久变形率。

5.5 示功特性试验5.5.1 装置a)正弦位移加振的机械式或电液伺服式试验台,位移测量误差应小于1%,力测量误差应小于3%;b)恒温箱。

5.5.2 条件a)温度:试验室常温,试件温度(20±3)℃,并在此温度下保温4h;b)行程:按表1选取一种;QC/T××××–200×表1 试验行程和试验速度项目前减震器阻尼器后减震器阻尼器工作行程(mm)≤90 >90 ≤ 55 >55试验行程(mm)20、25、30 40、45、5020、25、30 40、45、50试验速度(m/s)0.1、0.3、0.5(0.6)、0.7、1.0c)速度:按表1中任选一种或根据图样和技术文件的规定;d)频率:由下式计算。

1000vf = ————πs式中:f —频率,单位为Hz;v —速度,单位为m/s;s —行程,单位为mm。

5.5.3 步骤a)试验前应将前减阻尼器拉伸到极限位置后封闭;b)将试件垂直安装在试验台上,以工作行程约二分之一处为试验行程中点;c)前减阻尼器试验行程上、下止点不得进入缓冲区;d)测定前减阻尼器液压缓冲阻力时,安装位置应保证能产生缓冲阻力而又不发生刚性撞击;e)操作试验台按规定行程、速度加振,在往复运动5~8次内采样,绘制一个周期的示功特性图(见图1、2),并确定复原、压缩阻力值;f)测前减阻尼器液压缓冲阻力操作同e,记录图形,并确定缓冲阻力值。

图1 前减阻尼器示功特性图2 后减阻尼器示功特性5.6 速度特性试验5.6.1 装置同5.5.1。

5.6.2 条件a)温度:同5.5.2a;b)行程:同5.5.2b;c)速度:在表1中选取2~3种以上速度或根据图样和技术文件规定。

5.6.3 步骤a)同5.5.3a、b、c;b)操作试验台按规定行程、每种速度加振,在往复运动5~8次内采样,记录各种速度一个周期的阻力值;c)根据测定多种速度下的阻力值绘制速度特性图(见图3)。

QC/T××××–200×图3 速度特性5.7 温度特性试验5.7.1 装置同5.5.1。

5.7.2 条件a)温度:试验室常温,试件温度对前减阻尼器为(20±3)℃、(40±3)℃、(60±3)℃,对后减阻尼器为(20±3)℃、(40±3)℃、(60±3)℃、(80±3)℃;b)行程:同5.5.2b;c)速度:同5.5.2c。
