磨损的分类3
磨损及磨损理论
磨损及磨损理论
❖ 粘着磨损又称擦伤或咬合磨损。 ❖ 出现条件：相对滑动速度小，接触面氧化膜脆弱，
润滑条件差，接触应力大。 根据粘着点的强度和破坏位置不同，粘着磨损
一下五种不同的形式（五类典型粘着磨损） ：
(1)轻微磨损:
摩擦学基础知识 —磨损及磨损理论
磨损及磨损理论
第一节 概 述
任何机器运转时，相互接触的零件之间都将因相对运动而产 生摩擦，而磨损正是由于摩擦产生的结果。由于磨损，将造成 表层材料的损耗，零件尺寸发生变化，直接影响了零件的使用 寿命。从材料学科特别是从材料的工程应用来看，人们更重视 研究材料的磨损。据不完全统计，世界能源的1／3～1／2消耗 于摩擦，而机械零件80％失效原因是磨损。
粘着结合强度比摩擦副基体金属抗剪切强度都低，剪切破坏发生在 粘着结合面上，表面转移的材料较轻微。
此时虽然摩擦系数增大，但是磨损却很小，材料迁移也不显著。通常 在金属表面具有氧化膜、硫化膜或其他涂层时发生轻微粘着摩损。
(2)涂抹:
粘着结合强度大于较软金属抗剪切强度，小于较硬金属抗剪切强度。 剪切破坏发生在离粘着结合面不远的较软金属浅层内，软金属涂抹在硬 金属表面。这种模式的摩擦系数与轻微磨损差不多，但磨损程度加剧。
材料以极细粒状脱落，出现许多“豆斑”状凹坑。
宏观上光滑，高倍才能观察到细小的磨粒滑痕。
低倍可观察到条条划痕，由磨粒切削或犁沟造成。
存存在在压压坑坑，，间间或或有有粗粗短短划划痕痕，，由由磨磨粒粒冲冲击击表表面面造造成成
磨损及磨损理论
3. 表面破坏方式与机理对应关系
磨损及磨损理论
1.8磨损的评定

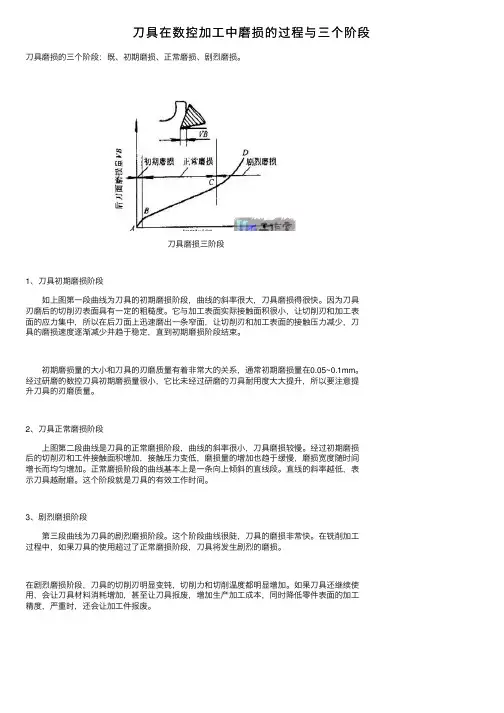

刀具在数控加工中磨损的过程与三个阶段
⼑具在数控加⼯中磨损的过程与三个阶段⼑具磨损的三个阶段：既、初期磨损、正常磨损、剧烈磨损。
⼑具磨损三阶段
1、⼑具初期磨损阶段
如上图第⼀段曲线为⼑具的初期磨损阶段，曲线的斜率很⼤，⼑具磨损得很快。
因为⼑具
刃磨后的切削刃表⾯具有⼀定的粗糙度。
它与加⼯表⾯实际接触⾯积很⼩，让切削刃和加⼯表
⾯的应⼒集中，所以在后⼑⾯上迅速磨出⼀条窄⾯，让切削刃和加⼯表⾯的接触压⼒减少，⼑
具的磨损速度逐渐减少并趋于稳定，直到初期磨损阶段结束。
初期磨损量的⼤⼩和⼑具的刃磨质量有着⾮常⼤的关系，通常初期磨损量在0.05~0.1mm。
经过研磨的数控⼑具初期磨损量很⼩，它⽐未经过研磨的⼑具耐⽤度⼤⼤提升，所以要注意提
升⼑具的刃磨质量。
2、⼑具正常磨损阶段
上图第⼆段曲线是⼑具的正常磨损阶段，曲线的斜率很⼩，⼑具磨损较慢。
经过初期磨损
后的切削刃和⼯件接触⾯积增加，接触压⼒变低，磨损量的增加也趋于缓慢，磨损宽度随时间
增长⽽均匀增加。
正常磨损阶段的曲线基本上是⼀条向上倾斜的直线段。
直线的斜率越低，表
⽰⼑具越耐磨。
这个阶段就是⼑具的有效⼯作时间。
3、剧烈磨损阶段
第三段曲线为⼑具的剧烈磨损阶段。
这个阶段曲线很陡，⼑具的磨损⾮常快。
在铣削加⼯
过程中，如果⼑具的使⽤超过了正常磨损阶段，⼑具将发⽣剧烈的磨损。
在剧烈磨损阶段，⼑具的切削刃明显变钝，切削⼒和切削温度都明显增加。
如果⼑具还继续使⽤，会让⼑具材料消耗增加，甚⾄让⼑具报废，增加⽣产加⼯成本，同时降低零件表⾯的加⼯
精度，严重时，还会让加⼯件报废。
第三章 模具失效形式及机理
本章学习目标：
1、掌握模具失效主要形式
2、掌握磨损失效形式、失效机理以及影 响因素 3、掌握断裂失效形式、失效机理以及影响 因素 4、掌握塑性变形失效失效机理以及多种失 效形式的交互作用
模具的主要失效形式：
1.磨损失效 2.断裂失效 3.塑性变形失效
失效几率
早期失效
随机失效
图1-1 寿命特性曲线
耗损失效 使用时间
第一节 磨损失效
磨损：由于表面的相对运动，从接触表面 逐渐失去物质的现象。
磨损失效： 模具在服役时，与成形坯料接 触，产生相对运动，造成磨损。当该磨损使 模具的尺寸发生变化，或改变了模具的表面 状态使之不能继续服役时。
磨损的分类：
1.磨粒磨损(particle wear) 2.粘着磨损(adhesive wear) 3.疲劳磨损(fatigue wear) 4.气蚀和冲蚀磨损(cavitation erosion and wash-out wear)
图3-9 压力对磨损量的影响
d.磨粒尺寸与工件厚度的比值
工件厚度越大，磨粒越易嵌入工件，嵌入 越深，对模具的磨损越小。
磨粒 工件
( a) dm<t (b) dm=t (c) dm>t
图3-10 磨粒尺寸与工件厚度相对比值对磨损量的影响
提高耐磨粒磨损的措施 ： a.提高模具材料的硬度 b.进行表面耐磨处理 c.采用防护措施
图3-8 相对硬度对磨损量的影响
当Hm=Ho时，如II区，为磨损软化状态， 此时的磨损率急剧增加，曲线上升很徒。
当Hm>Ho 时，如III区， 为严重磨损状 态，此时磨损 量较大，曲线 趋平。
图3-8 相对硬度对磨着模具与工件表面压力的增加，磨粒压入 模具的深度增加，磨损越严重。但当压力达到 一定值后，磨粒棱角变钝，磨损增加趋缓。
阐述刀具磨损的三个阶段的特点。
阐述刀具磨损的三个阶段的特点。
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!刀具磨损的三个阶段刀具在使用过程中会经历不同的磨损阶段，这些阶段对于刀具寿命和工作效率有重要影响。
第三章 摩擦、磨损和润滑
适当的润滑是减小摩擦、减轻磨损和降低能量消耗的有效手 段。
第一节 摩 擦
摩擦的种类 1）内摩擦：发生在物质内部，阻碍分子间相对运动的摩擦。 2）外摩擦：当相互接触的两个物体发生相对滑动或有相对滑
在液体摩擦状态下，其摩擦性能取决于流体内部分子之间的 粘滞阻力，故摩擦因数极小(约为0.001～0.008)，是一种理想的 摩擦状态。摩擦规律也已有了根本的变化，与干摩擦完全不同。
四、混合摩擦
当两摩擦表面不能被具有压力的液体层完全分隔开，摩擦表 面间处于既有边界摩擦又有液体摩擦的混合状态称为混合摩擦。
边界膜有两大类：吸附膜和化学反应膜。吸附膜又分为物理 吸附膜与化学吸附膜。
物理吸附膜是由分子引力所 形成的。吸附膜吸附在金属表面 的模型如图2.3.4所示。
化学吸附膜是润滑油分子 以其化学键力作用在金属表面 形成保护膜，它的剪切强度与 抗粘着能力较低，但熔点较高 (约120°C)。所以，能在中等 速度及中等载荷下起润滑作用。
机械零件的磨损过程分为：磨合阶段、稳定磨损阶段和剧烈磨损 阶段。
按照磨损失效的机理，磨损主要有四种基本类型，即磨粒磨损、 粘着磨损、接触疲劳磨损和腐蚀磨损。
（1）磨粒磨损 外界进入摩擦表面间的硬质颗粒或摩擦表面上 的硬质凸峰，在摩擦过程中引起表面材料脱落的现象。特征是摩擦表 面沿着滑动方向形成划痕，在一些脆性材料上还会有崩碎和颗粒。
中心值列于表2.3.1。
此外，常用的还有比较法测定粘度，称为条件粘度(或相对粘 度)。我国常用的条件粘度为恩氏粘度，即在规定温度下200cm3的 油样流过恩氏粘度计的小孔(直径2.8 mm)所需时间(s)与同体积的 蒸馏水在20°C下流过相同小孔时间的比值即为该油样的恩氏粘度， 以符号°Et表示，其角标t表示测定时的温度。美国常用赛氏通用 秒(SUS)，英国常用雷氏秒(R)作为条件湿或吸附于金属摩擦表面 形成边界膜的性能称为油性。吸附能力强，则愈有利于边界油膜的 形成，油性愈好。
磨损的评定方法 3
磨损的评定方法 3
磨损时零件表面的损坏是材料表面单个微观体积损坏的总和。
目前对磨损评定方法还没有统一的标推。
这里主要介绍三种方法：磨损量、耐磨性和磨损比。
1。
磨损量
评定材料磨损的三个基本磨损量是长度磨损量、体积磨损量和重量磨损量。
长度磨损虽是指磨损过程中零件表面尺寸的改变量，这在实际设备的磨损监测中经常使用。
体积磨损量和重量磨损量是指磨损过程中零件或试样的体积或重量的改变量。
2。
耐磨性
材料的耐磨性是指在一定工作条件下材料耐磨损的特性。
我们已经知道由磨损引起的材料损失的量称为磨损量，而磨损量的倒数就称为耐磨性。
材料耐磨性分为相对耐磨性和绝对耐磨性两种。
3。
磨损比
冲蚀磨损过程中常用磨损比(也有称磨损串)来度量磨损。
它必须在稳态磨损过程中测量，在其它磨损阶段中所测量的磨损比将有较大的差别。
不论是磨损量、耐磨性和磨损比，它们都是在一定实验条件或工况下的相对指标，不同实验条件或工况下的数据是不可比较的。
三、 磨粒磨损
(2)浅层剥落
• (3)深层剥落
五、 其他磨损 • 腐蚀磨损
腐蚀速率取决于腐蚀特性和磨损过程。 • 冲蚀磨损
脆性和延性两种磨损机制。
六、提高零件耐磨性的途径
➢ 工程结构的合理设计
➢ 零件磨损机理预测、分析和耐磨材料的选择正确选材
➢ 材料表面耐磨与减摩处理
通过表面工程技术提高耐磨性一般从两个方面着手： • 一是使表面具有良好的力学性能，如高硬度、高韧
a.线接触
两物体受压力接触时， 在对称中心(y=0)，距表面深 度为0.786b处将产生最大切
应力tyz45°max ，方向与接触
面相交45°。两物体一旦脱 离接触,该值即刻降为零。 在连续滚动过程中切应力交
替变化着，为0∼tyz45°max脉
动循环应力,应力半幅为
t 1/2 yz45°max=0.15zmax。
深层剥落(表面压碎),剥落深度与表面强化层深 相当(＞0.4mm),剥落时裂纹垂直于表面扩展。
接触疲劳也经历了裂纹形成与扩展两阶段。裂 纹形成过程长,扩展阶段仅占总破坏时间的很小部分。
2.接触应力
• 两物体相互接触时,在局部表面产生的 压应力称为接触应力,也叫赫兹应力。接触 应力分为线接触与点接触两类，前者如齿 轮的接触,后者如滚珠轴承的接触。
磨粒磨损的主要特征
磨粒磨损的主要特征是摩擦面上有擦伤或因明 显犁皱形成的沟槽。
磨粒磨损表面微观典型形貌
磨粒磨损机理
法向力形成压痕,切向力推动磨粒向前进。
磨粒形状与位向适当时, 磨粒似刀具切削表面, 切痕长而浅。
当磨粒较圆钝或材料表面塑性较高时,磨粒滑过 后仅犁出沟槽,两侧材料沿沟槽两侧堆积, 随后的 摩擦又会将堆积的部分压平,如此反复地塑性变形, 堆积,压平,便导致裂纹形成并引起剥落。
机械设计基础考试重点
机械设计基础知识点一、 绪论1、机器：用来变换或传递能量、物料、信息的机械装置;2、机构：把一个或几个构件的运动,变换成其他构件所需的具有确定运动的构件系统;3、构件是指组成机械的运动单元；零件指组成机械的制造单元;二、 机械设计基础知识1、 失效：机械零件丧失工作能力或达不到设计要求性能时,称为失效;2、零件失效形式及原因：1) 断裂失效：零件在受拉压弯剪扭等外载荷作用,某一危险截面应力超过零件的强度极限发生的断裂、2) 变形失效：作用于零件上的应力超过材料的屈服极限,则零件将产生塑性变形、3) 表面损伤失效：零件的表面操作破坏主要是腐蚀、磨损和接触疲劳;3、应力和应力循环特性：可用min max /σσ=r 来表示变应力的不对称程度;r=+1为静应力；r=0为脉动循环变应力；r=-1为对称循环变应力,-1<r<+1为不对称循环变应力;4、零件设计准则：强度准则、刚度准则、耐磨性准则、振动稳定性准则、耐热性准则、可靠性准则;5、机械零件材料选择的基本原则：1) 材料的使用性能应满足工作要求力学、物理、化学、2) 材料的工艺性能满足制造要求铸造性、可锻性、焊接性、热处理性、切削加工性、3) 力求零件生产的总成本最低相对价格、资源状况、总成本;6、摩擦类型：按摩擦表面间的润滑状态不同分为：干摩擦、边界摩擦、流体摩擦、混合摩擦;7、磨损：由于机械作用或伴有物理化学作用,运动副表面材料不断损失的现象称为磨损,分类：粘着磨损、磨粒磨损、表面疲劳磨损、腐蚀磨损;8、常用润滑剂：润滑油、润滑脂9、零件结构工艺性的基本要求：毛坯选择合理、结构简单合理、制造精度及表面粗糙度规定适当;三、 平面机构基础知识1、 运动副：两构件直接接触,并保持一定相对运动,则将此两构件可动连接称之为运动副;按照接触形式,通常把运动副分为低副和高副两类;2、平面机构的自由度：机构能产生独立运动的数目称为机构的自由度;设平面机构中共有n 个活动构件,在各构件尚未构成运动副时,它共有3n 个自由度;而当各构件构成运动副后,设共有个低副和个高副,则机构的自由度为F=3n-2-H L P P -;3、机构具有确定运动的条件：机构自由度应大于0,且机构的原动件的数目应等于机构的自由度的数目;当机构不满足这一条件时,如果机构的原动件数小于机构的自由度,机构的运动不能确定;如果原动件数大于机构的自由度,机构不能产生运动,并将导致机构中最薄弱环节的损坏4、复合铰链、局部自由度、虚约束各自的引入5、瞬心：两构件互作平面相对运动时,在任一瞬时都可以认为它们是绕某一点作相对转动;该点即为两构件的速度瞬心;6、三心定理：作相对平面运动的三个构件共有三个瞬心,这三个瞬心位于同一直线上;四、平面连杆机构1、平面连杆机构基本类型：按两连架杆的运动形式将铰链四杆分为三种：曲柄摇杆机构、双曲柄机构、双摇杆机构;2、平面四杆机构的演化：1)曲柄摇杆机构、2)曲柄滑块机构、3)导杆机构、4)摇块机构、5)定块机构、6)偏心轮机构、7)双滑块机构;3、铰链四杆机构有周转副的条件是：1)最短杆与最长杆的长度之和小于或等于其他两杆的长度之和;2)组成该周转副的两杆中必有一杆为四杆中的最短杆;4、不同形式的获得条件：1)当最短杆为机架时,机架上有两个周转副,故得双曲柄机构；2)当最短杆为连架杆时,机架上有一个周转副,该四杆机构将成为曲柄摇杆机构；3)当最短杆为连杆时,机架上没有周转副,得到双摇杆机构;5、急回动动特性：摇杆在摆去与摆回时的速度不同的性质;6、行程速度变化系数K：K=180°+θ/180°-θ机构在两个极位时,原动件AB所处两个位置之间的锐角θ称为极位夹角θ角越大,K值越大,机构的急回特性也越显着7、压力角：从动件驱动力F与力作用点绝对速度所夹锐角;压力角的余角称为传动角;为了保证机构据传动性能良好,设计通常应使minγ≥40°；在传递力矩较大时,则应使minγ≥50°,对于一些受力很小或不常使用的操作机构,则可允许传动角小些,只要不发生自锁即可;8、死点：设摇杆CD为主动件,则当机构处于图示两个位置之一时,连杆与从动曲柄共线,出现了传动角等于0度的情况;这时主动什CD通过连杆作用于从动件AB 上的力恰好通过其回转中心,所以不能使构件AB转动而出现“顶死”现象;机构的此种位置称为死点;五、凸轮机构1、由于加速度发生无穷大突变而产生的冲击称为刚性冲击,由于加速度的有限值突变产生的冲击称为柔性冲击;2、基圆：以凸轮轮廓曲线的最小向径0r为半径所作的圆称为凸轮的基圆;3、压力角：从动件运动方向与力F之间所夹的锐角即为压力角;4、滚子半径的选择：设理论轮廓曲线外凸部分的最小曲率半径为min ρ,滚子半径为T r ,则相应位置实际轮廓曲线的曲率半径'ρ为'ρ=min ρ-T r ; 且有1) 当min ρ>T r 时,'ρ>0,实际轮廓曲线为一平滑曲线,从动件的运动不会出现失真;2) 当min ρ=T r 时,'ρ=0,实际轮廓曲线出现尖点,尖点极易磨损,磨损后,会使从动件的运动出现失真;3) 当min ρ<T r 时,'ρ<0,实际轮廓曲线出现相交,图中交点以上的轮廓曲线在实际加工时会被切去,使从动件的运动出现严重的失真,这在实际生产中是不允许的;六、 齿轮传动1、齿廓啮合基本定律：一对传动齿轮的瞬时角速比与其连心线被齿廓接触点公法线所分割的两段长度成反比,这个规律称为齿廓啮合基本定律;2、渐开线定义及其性质：当一直线沿某圆作纯滚动时,此直线上任意一点K 的轨迹称为该圆的渐开线,这个圆称为渐开线的基圆,该直线称为渐开线的发生线; 性质：1) 发生线在基圆上滚过的长度等于基圆上被滚过的弧长;2) 渐开线上任意一点的公法线必与基圆相切;3) 渐开线上各点的曲率半径不同,离基圆远,曲率半径越大,渐开线越平缓;4) 渐开线的形状取决于基圆的大小,同一基圆上的渐开线形状相同,不同基圆上的渐开线形状不同,基圆越大,渐开线越平直,基圆半径为无穷大时,渐开线为直线;5) 渐开线是从基圆开始向外展开的,故基圆内无渐开线;6) 渐开线上各点的压力角不相等,离基圆越远,压力角越大;3、渐开线齿廓的啮合特性：1) 四线合一啮合线、过啮合点的公法线、基圆的公切线和正压力作用线四线合一；2) 啮合线为一直线,啮合角为一定值；3) 中心距可调性;4、渐开线标准齿轮正确啮合条件：m1=m2=m,α1=α2=α;5、齿轮连续传动的条件是1/21≥=b p B B εPb 表示基圆齿距,ε越大,表示多对轮齿同时啮合的概率越大,齿轮传动越平稳;6、根切现象：用范成法加工齿轮,当刀具的齿顶线与啮合线的交点超出啮合极限点时,会出现轮齿根部的渐开线齿廓被刀具切去一部分的现象,称为根切;7、最少齿数：根切的产生与齿轮的齿数相关,齿数越少,越容易产生根切;标准齿轮欲避免根切,其齿数必须大于或等于不发生根切时的最少齿数,对于正常齿制的齿轮,最小为17,短齿制齿轮为14,若要求齿轮的齿数小于最少齿数而又不发生根切,则应采用变位齿轮;8、变位齿轮：以切削标准齿轮的位置为基准,将刀具的位置沿径向移动一段距离,这一距离称为刀具的变位量,以xm 表示;其中m 为模数,x 为变位系数;并规定刀具远离轮坯中心的变位系数为正,刀具靠近轮坯中心的变位系数为负;当刀具变位后,与分度圆相切的不是刀具的中线,而是刀具节线,这样切出的齿轮称为变位齿轮;9、轮齿常见的失效形式：1) 轮齿折断 2) 齿面点蚀 3) 齿面胶合 4) 齿面磨损5) 塑性变形;10、斜齿圆柱齿轮传动的正确啮合条件：n n n n n n m m m αααββ====-=212121;;m 、α分别代表两轮的法面模数和法面压力角;11、直齿圆锥齿轮正确啮合的条件：m1=m2=m,α1=α2=αm 、α分别代表两轮的大端模数和压力角;12、蜗杆传动正确啮合的条件是：ααα====2121;t a t a m m m m 、α分别代表蜗杆轴向模数、蜗轮端面模数和蜗杆轴向压力角、蜗轮端面压力角;13、齿轮传动的润滑方式：浸油润滑、喷油润滑七、 轮系1、平面定轴轮系传动比的计算公式：; 周转轮系传动比的计算公式：H n H m H n H m Hmn i ωωωωωω--==齿数连乘积转化轮系中所有主动轮齿数连乘积转化轮系中所有从动轮±= 2、轮系的应用：1) 实现相距较远的两轴之间的传动；2) 实现变速传动；3) 获得大的传动比；4) 实现换向传动；5) 实现运动的合成与分解;八、 带传动与链传动1、打滑现象：当传动的功率P 增大时,有效接力也相应增大,即要求带和带轮接触面上有更大的摩擦力来维持传动;但是,在一定的初拉力下,带和带轮接触面上所能产生的摩擦力有一极限值,称为临界摩擦力或临界有效拉力;当传递的圆周力超过该极限值时,带就在带轮上打滑,即所谓的打滑现象;2、带中最大应力发生在绕入小带轮的点处,其值为:3、带传动的弹性滑动：1) 传动带是弹性体,受力后会产生弹性伸长,带传动工作时,和松边的拉力不等,因而弹性伸长也不同;2) 带在绕过主动轮时,作用在带上的拉力逐渐减小,弹性伸长量也相应减小;3) 因而带在随主动轮前进的同时,沿着主动轮渐渐身后收缩滑动,而在带动从动轮旋转时,情况正好相反,即一边带动从动轮旋转,一边尚其表面向前拉伸滑动;4) 这种由于带的弹性和接力差引起的带在带轮上的滑动,称为带的弹性滑动;4、带的打滑是两个完全不同的概念;弹性滑动是带传动工作时的固有特性,只要主动轮一驱动,紧边和松边就产生拉力差,弹性滑动不可避免;而打滑是因为过载引起的全面滑动,是可以采取措施避免的;5、带传动的包角要求：小带轮包角／a 57.3×﹚d -﹙d ±18012=α,其中d2,d1分别表示大带轮和小带轮的直径,a 表示中心距;6、带传动的最大应力发生在小带轮某一点：其值为c b σσσσ++=11max ,其中1σ=A F /1A 为带的横截面积为紧边拉应力；A qvv A F cc //==σq 为每米长的质量,v 为带速；d YE b /2=σY 表示带截面的节面到最外层的距离；E 为带的弹性模量；d 为带轮直径;7、链传动优缺点：与带传动相比,其主要优点是：1) 能获得准确的平均传动比；2) 所需张紧力小,因而作用在轴上的压力小,3) 结构更为紧凑,传动效率较高,4) 可在高温、油污、潮湿等恶劣环境下工作；与齿轮传动相比较优点：1) 中心距较大而结构较简单,2) 制造与安装精度要求较低;链传动的主要缺点是：1) 瞬时传动比不恒定,2) 传动平稳性差,工作时有一定的冲击和噪声;8、链节距：链条上相邻两销轴的中心距称为链节距,以p 表示,它是链条最主要的参数,滚子链使用时为封闭环形,链条长度以链节数来表示;当链节数为偶数时,链条连接成环形时正好是外链板与内链板相连接,接头处可用开口销和弹簧夹来锁住活动的销轴,当链节数为奇数时,则需要采用过渡链节,链条受力后,过渡链节的链节除受拉力外,还承受附加的弯矩;因此应避免采用奇数链节;九、 连接与弹簧1、螺纹副：外螺纹与内螺纹旋合面组成螺纹副,亦称螺旋副;2、自锁条件：对于矩形螺纹,螺纹副的自锁条件为ρϕ≤,其中ϕ为斜面倾角,ρ为摩擦角;对于非矩形螺纹,其自锁条件为v ρϕ≤,其中v ρ为当量摩擦角,并且有v v f f ρβtan cos /==;3、螺纹的预紧：在一般的螺纹连接中,螺纹装配时都应拧紧,这时螺纹连接受到预紧力的作用,对于重要的螺纹连接,为了保证连接的可靠性、强度和密封性要求,应控制预紧力的大小;4、螺纹的防松：为了保证安全可靠,设计螺纹连接时要采取必要的防松措施;螺纹连接防松的根本问题在于防止螺纹副的相对转动;1) 在静载荷和工作温度变化不大的情况下,拧紧的螺纹连接件因满足自锁性条件一般不会自动松脱;2) 但在冲击、振动和变载的作用下,预紧力可能在某一瞬间消失,连接仍有可能自行松脱而影响正常工作,甚至发生严重事故;3) 当温度变化较大或在高温条件下工作时,连接件与被连接件的温度变形或材料的蠕变,也可能引起松脱;5、防松措施：1) 摩擦防松弹簧垫圈、双螺母、尼龙圈锁紧螺母、2) 机械防松开口销与槽形螺母、止动垫圈与圆螺母、3) 粘合防松6、螺栓的主要失效形式有：1) 螺栓杆拉断；2) 螺纹的压溃和剪断；3) 经常装拆时会因磨损而发生滑扣现象;7、键：平键和半圆键工作面是两侧面；楔键和切向键工作面是上下面;十、 轴承滚动轴承、滑动轴承1、滚动轴承分类：按滚动体形状可以分为球轴承和滚子轴承；按承受载荷的方向或公称接触角的不同,滚动轴承可以分为向心轴承和推力轴承;2、滚动轴承特点：主要优点是：1) 摩擦阻力小、启动灵活、效率高； 2) 轴承单位宽度的承载能力较强； 3) 极大地减少了有色金属的消耗；4) 易于互换,润滑和维护方便; 主要缺点是：1) 接触应力高,抗冲击能力较差,高速重载荷下寿命较低,不适用于有冲击的瞬间过载的高转速场合； 2) 减振能力低,运转时有噪声；3) 径向外廓尺寸大；4) 小批量生产特殊的滚动轴承时成本较高;3、滚动轴承的代号：基本代号中右起12位数字为内径代号,右起第3位表示直径系列代号,右起第4位为宽高度系列代号,当宽度系列为0系列时,可以不标出;4、滚动轴承类型选择：考虑承载能力、速度特性、调心性能、经济性5、滑动轴承的分类：按所受载荷方向的不同,主要分为径向滑动轴承和推力滑动轴承；按滑动表面间摩擦状态的不同,可分为干摩擦滑动轴承、非液体摩擦滑动轴承和液体摩擦滑动轴承;6、滑动轴承轴瓦材料性能：1) 摩擦因数小,有良好的耐磨性、耐腐蚀性、抗胶合能力强；2)热膨胀系数小,有良好的导热性；3)有足够的机械强度和可塑性;十一、轴1、轴的分类：按承载情况不同,轴可以分为以下三类：1)心轴只承受弯矩而不传递转矩的轴、2)传动轴主要传递动力,即主要传递转矩,不承受或承受很小弯矩、3)转轴用于支承传动件和传递动力,既承受弯矩又传递转矩;4)按照轴线的形状还可以分为：直轴、曲轴、钢丝软轴;2、轴的结构设计要求：1)便于轴上零件的装拆和调整；2)对轴上零件进行准确的定位且固定可靠；3)要求轴具有良好的加工工艺性；4)尽量做到受力合理,应力集中小,承载能力强,节约材料和减轻重量;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磨损的分类
因为磨损是一种十分复杂的微观动态过程，所以磨损的分类方法也较多。
根据不同条件有不同的分类方法。
最常见的磨损分类方法是按磨损机理来分类的，一般可分为；粘着磨损、磨料磨损、腐蚀磨损、接触疲劳磨损、冲蚀磨损、微动磨损和冲击磨损。
前四种的磨损机理是各不相同的，但后三种磨损机理常与前四种有类似
之处或为前四种机理中几种机理的复分。
如冲蚀磨损有与磨料磨损类似之处，但也有其自身的特点；微动磨损常包含粘着、磨料、腐蚀及疲劳等四种或其中的三种综合而成。
这里附带指出，即实际工况下，材料的磨损往往不只是一种机理在起作
用，而是几种机理同时存在，例如，磨料磨损往往伴随着粘着磨损，只不过是在不同条件下。
某一种机理起主要作用而已。
而当条件发生变化时，磨损也会以一种机理为主转变为另一种机理为主。
这是研究工作者和工程技术人员必须引起注意的问题。
目前人们公认的最重要的四种基本磨损类型(机理)是：黏着磨损、磨料磨损、疲劳磨损和化学磨损。
实际的磨损可能是多种机理共同作用的结果。
不同磨损类型有不同的磨损表面的外观表现。
四种基本磨损类型：。
