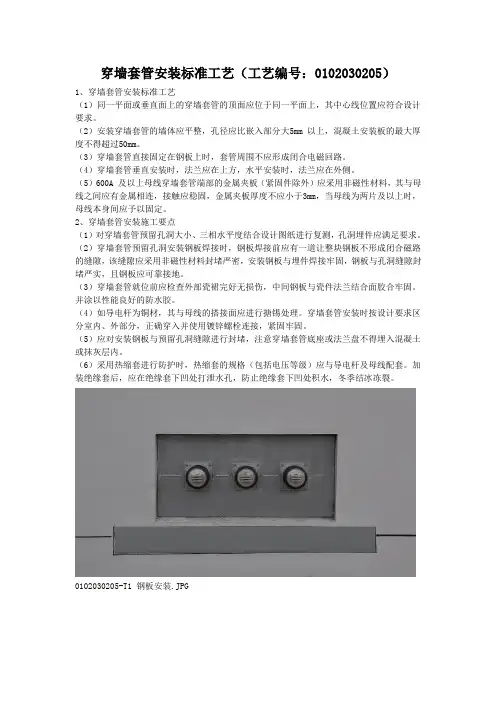

穿墙套管安装标准工艺(工艺编号：0102030205)
穿墙套管安装标准工艺（工艺编号：010*******）
1、穿墙套管安装标准工艺
（1）同一平面或垂直面上的穿墙套管的顶面应位于同一平面上，其中心线位置应符合设计要求。
（2）安装穿墙套管的墙体应平整，孔径应比嵌入部分大5mm 以上，混凝土安装板的最大厚度不得超过50mm。
（3）穿墙套管直接固定在钢板上时，套管周围不应形成闭合电磁回路。
（4）穿墙套管垂直安装时，法兰应在上方，水平安装时，法兰应在外侧。
（5）600A 及以上母线穿墙套管端部的金属夹板（紧固件除外）应采用非磁性材料，其与母线之间应有金属相连，接触应稳固，金属夹板厚度不应小于3mm，当母线为两片及以上时，母线本身间应予以固定。
2、穿墙套管安装施工要点
（1）对穿墙套管预留孔洞大小、三相水平度结合设计图纸进行复测，孔洞埋件应满足要求。
（2）穿墙套管预留孔洞安装钢板焊接时，钢板焊接前应有一道让整块钢板不形成闭合磁路的缝隙，该缝隙应采用非磁性材料封堵严密，安装钢板与埋件焊接牢固，钢板与孔洞缝隙封堵严实，且钢板应可靠接地。
（3）穿墙套管就位前应检查外部瓷裙完好无损伤，中间钢板与瓷件法兰结合面胶合牢固。
并涂以性能良好的防水胶。
（4）如导电杆为铜材，其与母线的搭接面应进行搪锡处理。
穿墙套管安装时按设计要求区分室内、外部分，正确穿入并使用镀锌螺栓连接，紧固牢固。
（5）应对安装钢板与预留孔洞缝隙进行封堵，注意穿墙套管底座或法兰盘不得埋入混凝土或抹灰层内。
（6）采用热缩套进行防护时，热缩套的规格（包括电压等级）应与导电杆及母线配套。
加装绝缘套后，应在绝缘套下凹处打泄水孔，防止绝缘套下凹处积水，冬季结冰冻裂。
010*******-T1 钢板安装.JPG
010*******-T2 穿墙套管安装成品。
管道穿楼板、穿墙施工工艺标准做法
管道穿楼板、穿墙施工标准做法管道穿楼板、穿墙施工标准做法1.1 管道穿楼板1.1.1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。
1.1.2工艺流程1套管预留洞做法（适用于无水部位）2套管预埋做法（适用于有水或无水部位）1.1.3施工要点1 套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2个管号, 套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm，有水楼面的钢套管应采用防水套管。
2 洞口预留、套管预埋：预留洞口时，洞口宜为圆形，洞口直径比套管大50mm～100mm；采用吊通线的方式确定预埋套管位置。
3 管道安装：调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管封堵：套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。
5 套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC管，并且设计有阻火圈时，底部应加阻火圈。
1.1.4做法详图：图1.1-1管道穿无水楼板示意图图1.1-2管道穿有水楼板示意图1.1.5 效果图：图1.1-3 管道穿楼板根部处理效果图1.2管道穿屋面1.2.1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙，以保护管道并增强管道穿屋面处的密封防水性能。
1.2.2工艺流程1.2.3施工要点1 刚性防水套管制作参见02S404-JS10-1防水套管。
2 采用吊通线的方式确定预埋套管位置，套管两端用胶布等密封，避免堵塞，保证套管周围混凝土密实。
穿墙套管安装施工工艺流程
(2)防水套管安装:防水套管通常安装在建筑物外墙管道进出户处及建筑物室内水池上管道进出口处,柔性套管适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
防水套管应根据建筑结构及安装的部位进行下料,并应按照设计或施工安装图册中的要求进行预制加工。
预制加工的套管的材料必须按标准图籍或规范要求订货,特别是柔性套管的法兰必须达到国家标准。
将预制加工好的套管在浇注混凝土前按设计要求部位固定好,柔性套管的长度必须等于墙体厚度,且≥300mm。
柔性套管加工完毕后应在外壁刷底漆一道,内部刷防锈漆两道。
刚性套管底环翼底厚度必须达到标准图籍或规范要求。
刚性套管底长度等于剪力墙底厚度且应≥200mm。
刚性套管加工完成后,应在套管、环翼外壁刷底漆一道,内部刷防锈漆两道。
安装时校对套管坐标、标高、平正合格后,将防水套管与结构钢筋绑扎固定,待固定安装完毕后用填料将套管内塞紧捣实,套管两头用胶带进行封闭保护,防止水泥砂浆进入,做好保护。
一次浇注成形。
管道穿越地下室外墙,水池壁或人防,一律预埋防水套管。
(3)人防内套管安装:当人防密闭外墙施工时,凡穿墙的测压管、取样管与压缩空气管均按下图直接浇入密闭墙内。
不得预留孔洞后安装。
管道的密闭盘要按规范要求厚度选材,密闭盘焊接应严密,不得有任何空隙和针眼现象,结合密闭,以免渗漏。
压缩空气管与测压管施工时,两端螺丝需用管箍保护,以保证螺丝扣完好。
管道在打入墙里之前内外要清理,除锈管内并需刷环氧改性漆。
(4)楼板孔洞预留:本工程中有很多穿越楼板的管道,特别是卫生间内各种排水管道,需提前进行孔洞的预留,对与这些预留孔洞进行如下方式进行预留:根据管道管径尺寸,制作比管径大两号的钢套管,钢套管的长度通常为楼板厚度+300mm。
在土建楼板模板铺设完毕,底筋绑扎完毕后,根据规范要求及现场结构钢筋绑扎成形的位置尺寸,确定套管位置,将钢套管放在预留的位置,用铁丝将钢套管绑扎好,用铁钉将铁丝钉在模板上,将钢套管紧紧的固定在模板上,钢套管的底部与模板之间不留缝隙紧贴牢靠。
安装穿墙套管规范
建筑给水及采暖穿楼板套管施工规范40分管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
补充：1．生活给水系统供民用、公共建筑和工业企业建筑内的饮用、烹调、盥洗、洗涤、沐浴等生活上的用水。
要求水质必须严格符合国家规定的饮用水质标准。
2．生产给水系统因各种生产的工艺不同，生产给水系统种类繁多，主要用于生产设备的冷却、原料洗涤、锅炉用水等。
生产用水对水质、水量、水压以及安全方面的要求由于工艺不同，差异很大。
3．消防给水系统供层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水。
消防用水对水质要求不高，但必须按建筑防火规范保证有足够的水量与水压。
根据具体情况，有时将上述三类基本给水系统或其中两类基本系统合并成：生活一生产一消防给水系统，生活一消防给水系统；生产--消防给水系统。
消防套管管道施工规范要求根据规范12.3.19条3 消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管；4 消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料；5 消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内；6 消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施；7 消防给水管可能发生冰冻时，应采取防冻技术措施；8 通过及敷设在有腐蚀性气体的房间内时，管外壁应刷防腐漆或缠绕防腐材料。
输变电工程质量通病防治手册
2.组合电器（HGIS）类质量通病（3项） 第2项：组合电器设备三相气室共用一只密度继电器
26
2.组合电器（HGIS）类质量通病（3项） 第2项：组合电器设备三相气室共用一只密度继电器 标准要求：
《公司十八项电网重大反事故措施（修订版）》 ，“三相分箱的GIS母线及断路器气室，禁止采用管 路连接。独立气室应安装单独的密度继电器，密度 继电器表计应朝向巡视通道。”
13
1.变压器（7项） 第3项：母排支柱绝缘子直接固定在散热器上 描述：变压器10千伏母排支柱绝缘子直接固定在 散热器上，未按设计图纸要求制作固定支架。
14
标准要求： 《输变电优质工程评定管理办法》，“连接面
处理和螺栓紧固符合规范要求，设备端子无损伤、 变形，母线的伸缩和固定符合设计规范要求，”
墙套管直接固定在钢板上时，套管周围不应形成闭合电磁 回路。（2）600A及以上母线穿墙套管端部的金属夹板（ 紧固件除外）应采用非磁性材料，其与母线之间应有金属 相连，接触应稳固，金属夹板厚度不应小于3mm，当母线 为两片及以上时，母线本身间应予以固定。
19
1.变压器（7项） 第6项：主变套管均压环、导线金具未设排水孔
，9.3.1.2 变压器本体保护应加强防雨、防震措施， 户外布置的压力释放阀、气体继电器和油流速动继电 器应加装防雨罩。
《公司输变电工程标准工艺》（工艺标准库 2016 年版）油浸式站用变压器安装0102020101，“在户外 安装的气体继电器、变压器油（绕组）温度计等应安 装防雨罩（厂家提供）”。 防范措施：
4
目录 一、变电工程质量通病（49项）
（一）电气质量通病（31） （二）土建质量通病（18）
二、线路工程质量通病（27项）
穿墙套管安装标准工艺(工艺编号：0102030205)
穿墙套管安装标准工艺（工艺编号：010*******）1、穿墙套管安装标准工艺（1）同一平面或垂直面上的穿墙套管的顶面应位于同一平面上，其中心线位置应符合设计要求。
（2）安装穿墙套管的墙体应平整，孔径应比嵌入部分大5mm 以上，混凝土安装板的最大厚度不得超过50mm。
（3）穿墙套管直接固定在钢板上时，套管周围不应形成闭合电磁回路。
（4）穿墙套管垂直安装时，法兰应在上方，水平安装时，法兰应在外侧。
（5）600A 及以上母线穿墙套管端部的金属夹板（紧固件除外）应采用非磁性材料，其与母线之间应有金属相连，接触应稳固，金属夹板厚度不应小于3mm，当母线为两片及以上时，母线本身间应予以固定。
2、穿墙套管安装施工要点（1）对穿墙套管预留孔洞大小、三相水平度结合设计图纸进行复测，孔洞埋件应满足要求。
（2）穿墙套管预留孔洞安装钢板焊接时，钢板焊接前应有一道让整块钢板不形成闭合磁路的缝隙，该缝隙应采用非磁性材料封堵严密，安装钢板与埋件焊接牢固，钢板与孔洞缝隙封堵严实，且钢板应可靠接地。
（3）穿墙套管就位前应检查外部瓷裙完好无损伤，中间钢板与瓷件法兰结合面胶合牢固。
并涂以性能良好的防水胶。
（4）如导电杆为铜材，其与母线的搭接面应进行搪锡处理。
穿墙套管安装时按设计要求区分室内、外部分，正确穿入并使用镀锌螺栓连接，紧固牢固。
（5）应对安装钢板与预留孔洞缝隙进行封堵，注意穿墙套管底座或法兰盘不得埋入混凝土或抹灰层内。
（6）采用热缩套进行防护时，热缩套的规格（包括电压等级）应与导电杆及母线配套。
加装绝缘套后，应在绝缘套下凹处打泄水孔，防止绝缘套下凹处积水，冬季结冰冻裂。
010*******-T1 钢板安装.JPG010*******-T2 穿墙套管安装成品。
500kV变电站新建工程标准工艺设计
500kV变电站新建工程
标准工艺设计
目录
一、遵循标准 (3)
二、工艺设计应用内容 (3)
一、遵循标准
《国家电网公司输变电工程标准工艺(三)》工艺标准库(2013年版)
《国家电网公司输变电工程标准工艺(四)》典型施工方法(第一辑、第二辑) 《国家电网公司输变电工程标准工艺(六)》工艺设计图集
《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2014 二、工艺设计应用内容
本工程《国家电网公司输变电工程标准工艺(三)》工艺标准库(2013年版)中标准工艺可应用项共计108项，其中土建工程可应用项66项，电气工程可应用项目42项，具体详下表：
（1）通用建筑工程部分
（2）户外配电装置土建工程部分
（3）户外场地工程部分
（4）站区及主变压器消防工程部分
（5）变电电气工程子库。
工艺37：机电管线穿墙套管安装施工工艺
施工工艺：1预制加工→2测量定位→3套管安装→4找平校正、固定→5封口、套管清理
序号
工艺流程
施工要求及注意事项
备注
1
预制加工
①根据图纸要求及现场实际情况确定套管尺寸、壁厚及管材，管壁厚度应符合相关规范规定，表面不得有明显的疤痕、碰伤，局部凸出高度不应大于0.35mm。
②加工时，用钢尺量好长度，套管出墙面长度严格按照图纸要求，DN150以下管道可以采用切割机进行切割，DN200以上管道使用空气型等离子切割机、割管机或气割进行切割。镀锌钢管禁止使用热切割，套管切割后应剔除切口的卷边、瘤渣、毛刺，复核切口的定后，套管内部采用轻质柔性材料填塞，口部采用胶带密封，以免混凝土进入套管内部。混凝土浇筑完毕模板拆除后，及时清理套管，复核坐标及标高，偏移超出允许范围需及时补救处理。
3
套管安装
将需要安装套管处的剪力墙钢筋或楼板钢筋以中心点为圆心向上下左右四个方向弯开，若套管DN≥300时，则需将钢筋割断进行安装，安装完毕后及时进行加固处理。楼板上安装套管，在钢筋弯曲或割除后，将套管中心对准十字坐标点，套管下端直接放于模板上，套管与钢筋接触处点焊固定。
4
找平校正、固定
根据标高控制线计算出套管底部标高，分别在墙体两面套管底部标高处设置一根钢筋，焊在剪力墙竖向钢筋上，把套管放在焊好的钢筋上，进一步复核套管的标高与坐标，并调整套管两头出剪力墙完成面长度符合图纸要求，确认无误后焊接牢固。楼板上安装套管，复核坐标无误后，另需采用扎丝、铁钉将套管牢固固定于模板上。
③防水套管与翼环拼装前先在套管上画出翼环安装线，将打磨后的翼环套在管道刻度线位置，用电焊先固定一个点，用角尺调整翼环与管道的垂直度后按相隔120°角度共计固定3个点即可。焊接完毕后再次校正垂直度，除锈后套管内部刷防锈漆两道。
穿墙套管安装
6、使用的配电箱内保护装置完好无损，箱体完好。
7、焊接动火要开动火证，并且动火地点配备灭火器等防火器具。
8、动火完毕后要检查动火点周围有无隐患，确认安全后方可离开。
动火前必须开动火票方可施工。
9、现场文明施工，材料、工具无乱丢乱放，工完场清。
6、套管安装；认清图纸、了解部位，将要按照防水套管部位的结构
技术负责人
交底人
接受交底人
技术交底记录（表式C2-1）
编号
06
003
工程名称
北京市华贸中心住宅楼
施工单位
中建三局（北京）
交底提要：
穿墙套管安装
交底内容：
钢筋用铁锤轻轻敲打，保证套管能进入墙体即可，（必要断结构钢筋时需事前与土建协商加固后再实施。）用钢筋将套管绑扎成“#”字形用扎丝，保证套管不位移。
技术交底记录（表式C2-2-1）
编号
06
003
工程名称
北京市华贸中心住宅楼
施工单位
中建三局（北京）
交底提要：
穿墙套管安装
交底内容：
一、施工工艺：
管材、钢板下料组对双面焊接除锈填料安装固定
施工机具；电焊机2台、切割机2台、砂轮机1台、角尺2把、钢卷尺2把等。
1、管道、钢板下料前，熟悉图纸，了解墙体、楼板厚度，然后根据穿墙套管制作的尺寸，用石笔在钢板上标注。执行先小管后大管的程序下料，保证每个止水环都能利用。
二、预防措施：
1、下料时，钢套管的长度必须与预埋墙体厚度一致，翼环与套管外壁间距一致、焊缝保持均匀。
2、点焊时，钢套管与钢板（止水环）必须保持垂直状态。
3、焊接过程中以免出现漏焊、夹渣、咬口等现象。
电气安装标准工艺应用
电气安装标准工艺应用主变压器安装工程010******* 主变压器、油浸式电抗器安装(1)基础(预埋件)中心位移≤5mm，水平度误差≤2mm。
(2)防松件齐全完好，引线支架固定牢固、无损伤：本体牢固稳定且与基础吻合。
(3)附件齐全，安装正确，功能正常，无渗漏油现象，套管无损伤、裂纹。
安装穿芯螺栓应保证两侧螺栓露出长度一致。
(4)引出线绝缘层无损伤、裂纹，裸导体外观无毛刺尖角，相间及对地距离符合规范要求。
(5)本体两侧与接地网两处可靠连接。
外壳、机构箱及本体的接地牢固，且导通良好。
(6)电缆排列整齐、美观，固定与防护措施可靠，有条件时采用封闭桥架。
(7)本体上感温线排列美观。
(8)均压环安装应无划痕、毛刺，安装牢固、平整、无变形：均压环宜在最低处打排水孔。
(9)气体继电器宜有防雨罩(厂家提供)。
(10)变压器套管与硬母线连接时，应采取伸缩节等防止套管端子受力的措施010******* 主变压器接地引线安装(1)接地引线采用扁钢时，应经热镀锌防腐。
(2)接地引线与设备本体采用螺栓搭接，搭接面紧密。
(3)接地体连接可靠，工艺美观。
(4)本体及中性点均需两点接地，分别与主接地网的不同干线相连，中性汇流母线宜采用淡蓝色标识。
(5)接地引线地面以上部分应采用黄绿接地标识，间隔宽度、顺序一致，最上面一道为黄色，接地标识宽度为15～l00mm。
(6)1 l0kV及以上变压器的中性点、夹件接地引下线与本体可靠绝缘。
(7)钟罩式本体外壳在上下法兰之间应做可靠跨接。
(8)按运行要求设置试验接地端子010*******主变压器附属设备安装010******* 中性点系统设备安装(1)中性点隔离开关安装工艺标准参见“010*******隔离开关安装”，中性点接地部位应分别与主接地网的不同干线相连，截面满足接地短路热稳定要求。
(2)中性点避雷器安装工艺标准参见“010*******避雷器安装”，避雷器支架应一处与接地网可靠连接，另一处与集中接地可靠连接。
穿墙防水套管施工工艺
穿墙防水套管施工工艺下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!穿墙防水套管施工工艺：①测量定位：根据设计图纸，在墙体上准确标记套管安装位置与高度，确保管道走向合理。
②开孔加工：使用专用工具在标记位置开孔，孔径应略大于套管外径，保证套管能顺利穿过且留有间隙填充密封材料。
③套管预装：将防水套管安装就位，临时固定，确保套管中心线与管道中心线重合，且保持垂直或水平。
④密封处理：在套管与墙体间隙处填充密封膏或遇水膨胀橡胶密封圈，确保密封严实，防止渗漏。
⑤管道安装：将预先准备好的管道穿过套管，连接牢固，进行必要的支吊架安装，保证管道稳定无应力。
⑥固定套管：使用锚固件或焊接方式将套管与墙体牢固连接，防止移位，注意不得破坏套管的防水构造。
⑦防水层施工：在墙体外部进行防水层施工，覆盖套管周围，形成连续的防水屏障。
⑧质量检查：检查套管安装的稳固性、密封性和防水层的完整性，确保无渗漏隐患。
⑨记录归档：施工完毕后，记录套管型号、安装位置、密封材料等信息，归入工程档案，便于后期维护查询。
⑩清理现场：清理施工残留物，恢复现场整洁，做好安全文明施工收尾工作。
