用模态叠加法求固有频率.

合集下载

模态分析理论

模态分析理论

模态叠加法一.思想要点是在积分运动方程以前,利用系统自由振动的固有振型将方程组转换为n 个相互不耦合的方程,对这种方程可以解析或数值地进行积分。

对于每个方程可以采用各自不同的时间步长,即对于低阶振型可采用较大的时间步长。

当实际分析的时间历程较长,同时又只需要少数较低阶振型的结果时,采用振型叠加法将是十分有利的。

求解步骤:1.求解系统的固有频率和振型2.求解系统的动力响应二.求解固有频率与振型(求解不考虑阻尼影响的振动方程) ..()(){0}M a t Ka t += 解可假设为:0sin ()a t t φω=-φ是n 阶向量,ω是向量φ的振动频率,t 是时间变量,0t 是由初始条件确定的时间常数。

代入振动方程,得到一个广义特征值问题:20K M φωφ-=求解可得n 个特征解221122(,),(,),ωφωφ···2,(,)n n ωφ120ωω≤<<···n ω< 特征向量12,,φφ···,n φ代表系统的n 个固有振型,幅度可按以下要求规定T i i M φφ=1(i=1,2,···,n ),这样规定的固有振型又称正则振型。

将22(,)(,)i i j j ωφωφ代回特征方程,得:2i i i K M φωφ= 2j j j K M φωφ=前式两边前乘以j φT,后式两边前乘以i φT ,得:2j i i j i K M φφωφφTT = 2i j i i jK M φφωφφT T = 由()TTj i j i i j K K K φφφφφφT T==得:22i j i j i j M K ωφφωφφT T =,推出22()0i j j i M ωωφφT-=当i j ωω≠时,有0j i M φφT =这表明固有振型对于矩阵M 是正交的,可表示为:1 ()0 ()i j i j M i j φφT=⎧=⎨≠⎩得:2 ()0 ()i i j i j K i j ωφφT ⎧==⎨≠⎩如果定义123n [ ]φφφφΦ=K21222 0 0 n ωωω⎡⎤⎢⎥⎢⎥Ω=⎢⎥⎢⎥⎢⎥⎣⎦O则特征解的性质可表示成:M K T T ΦΦ=I ΦΦ=Ω原特征值问题可表示为:K M Φ=ΦΩ三.求解动力响应1.位移基向量的变换引入变换()()1ni i i a t x t x φ==Φ=∑其中()[]12 n x t x x x =L代入运动方程,并两边前乘以T Φ,可得:()()()()()...x t C x t x t Q t R t T T +ΦΦ+Ω=Φ= 初始条件相应地转换成:..0000 x x Ma M a T T =Φ=Φ 阻尼为振型阻尼,则:()()2 i=j 0 i j i i ij C ωξφφT ⎧⎪=⎨≠⎪⎩ 或11222 0 2 0 2n n C ωξωξωξT ⎡⎤⎢⎥⎢⎥ΦΦ=⎢⎥⎢⎥⎣⎦O 其中i ξ(i=1,2,···,n )是第i 阶振型阻尼比,可得n 个相互不耦合的二阶常微分方程()()()()...22i i i i i i i x t x t x t r t ωξω++= (i=1,2,···,n )若C 是Rayleigh 阻尼,即C M K αβ=+根据试验或相近似结构的资料已知两个振型的阻尼比i ξ和j ξ,可得22222()()2()()i j j i i j j i j j i i j i ξωξωαωωωωξωξωβωω-=--=-2.求解单自由度系统振动方程在振动分析中常常采用杜哈美(Duhamel )积分,又称叠加积分,其基本思想是将任意激振力()i r t 分解为一系列微冲量的连续作用,分别求出系统对每个微冲量的响应,然后根据线性系统的叠加原理,将它们叠加起来,得到系统对任意激振的响应。

ansys动力学分析

ansys动力学分析

结构动力分析研究结构在动荷载作用的响应(如位移、应力、加速度等的时间历程),以确定结构的承载能力和动力特性等。

ANSYS动力分析方法有以下几种,现分别做简要介绍。

1.模态分析用模态分析可以确定设计中的结构或机器部件的振动特性(固有频率和振型)。

它也可以作为其他更详细的动力学分析的起点,例如瞬态动力学分析、谐响应分析、谱分析。

用模态分析可以确定一个结构的固有频率和振型。

固有频率和振型是承受动态荷载结构设计中的重要参数。

如果要进行谱分析或模态叠加法谐响应分析或瞬态动力学分析,固有频率和振型也是必要的。

ANSYS的模态分析是一线性分析,任何非线性特性(如塑性和接触单元)即使定义了也将忽略。

可进行有预应力模态分析、大变形静力分析后有预应力模态分析、循环对称结构的模态分析、有预应力的循环对称结构的模态分析、无阻尼和有阻尼结构的模态分析。

模态分析中模态的提取方法有七种,即分块兰索斯法、子空间迭代法、缩减法或凝聚法、PowerDynamics法、非对称法、阻尼法、QR阻尼法,缺省时采用分块兰索斯法。

2.谐响应分析任何持续的周期荷载将在结构中产生持续的周期响应(谐响应)。

谐响应分析使设计人员能预测结构的持续动力特性,从而使设计人员能够验证其设计能否成功地克服共振、疲劳及其他受迫振动引起的有害效果。

谐响应分析是用于确定线性结构在承受随时间按正弦(简谐)规律变化的荷载时的稳态响应的一种技术。

分析的目的是计算出结构在几种频率下的响应并得到一些响应值(通常是位移)对频率的曲线。

从这些曲线上可以找到“峰值”响应,并进一步观察频率对应的应力。

这种分析技术只计算结构的稳态受迫振动。

发生在激励开始时的瞬态振动不在谐响应分析中考虑。

谐响应分析是一种线性分析。

任何非线性特性,如塑性和接触(间隙)单元,即使被定义了也将被忽略,但在分析中可以包含非对称系统矩阵,如分析流体—结构相互作用问题。

谐响应分析同样也可以分析有预应力结构,如小提琴的弦(假定简谐应力比预加的拉伸应力小得多)。

基于模态叠加法的后背门焊点疲劳预测

基于模态叠加法的后背门焊点疲劳预测
r r— ]_________■
接触不到位导致后背门一阶模态与路面载荷发生共 振导致的
/I
A
|.
J
\
n
-] / \ 卜咤宓_
£ H \
I - f / V \
Fre«MneyGU>
1 \J
Frequency (Mx)
3”5*啊 —
(a)载荷示意
(b)车身模型示意
图5车身载荷及模型
表1不同方法及方案焊点寿命结果对比/%
实际仿真计算过程主要分为以下四步:
第一步,获取疲劳分析中的载荷。当前获取的方
式有靠轮心六分仪实车采集和虚拟试验场提载两种
方式,本文采用的是虚拟实验场提载的载荷。
第二步,为保证结果精确度,对模型进行真实的 建模和连接,同时赋予每个零件正确的材料属性,对 非关键结构进行配重,保证最终模型质量和重心与设 计状态误差在2%以内。
摘要:传统的准静态方法不能覆盖开闭件动态响应造成的疲劳损伤,对车身进行基于模态叠加法的模态瞬态分析, 同时考虑某车型后背门设计状态和实车状态的差异,分别对后背门焊点寿命进行仿真计算,复现了实车出现的焊点
开裂现象,并对其造成的原因进行调查。通过此方法复现实车失效问题,说明了模态瞬态法在开闭件疲劳耐久分析
中的准确性和必要性,同时可看出缓冲块对于后背门耐久性能的重大影响,对后背门开发过程有重要的指导意义。
关键词:准静态疲劳法;模态叠加法;傅里叶变换;疲劳分析
中图分类号:TB122
文献标志码:A
文章编号:1007-4414(2021)03-0138-03
Fatigue Prediction of the Tailgate Spot Based on Modal Superposition Method

高层建筑结构模态及固有频率计算与分析

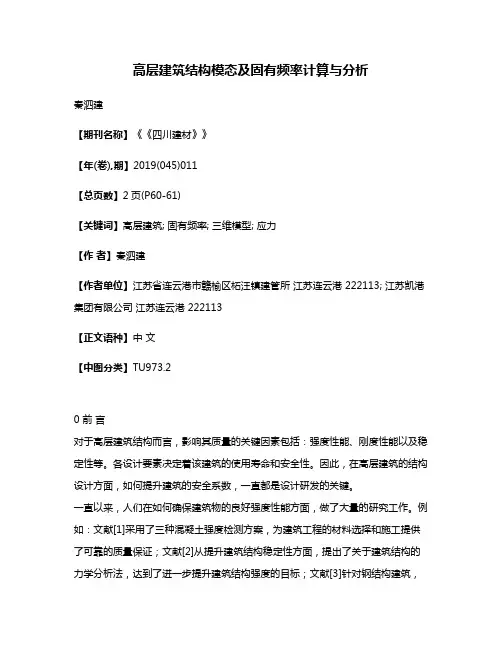

高层建筑结构模态及固有频率计算与分析

高层建筑结构模态及固有频率计算与分析秦泗建【期刊名称】《《四川建材》》【年(卷),期】2019(045)011【总页数】2页(P60-61)【关键词】高层建筑; 固有频率; 三维模型; 应力【作者】秦泗建【作者单位】江苏省连云港市赣榆区柘汪镇建管所江苏连云港 222113; 江苏凯港集团有限公司江苏连云港 222113【正文语种】中文【中图分类】TU973.20 前言对于高层建筑结构而言,影响其质量的关键因素包括:强度性能、刚度性能以及稳定性等。

各设计要素决定着该建筑的使用寿命和安全性。

因此,在高层建筑的结构设计方面,如何提升建筑的安全系数,一直都是设计研发的关键。

一直以来,人们在如何确保建筑物的良好强度性能方面,做了大量的研究工作。

例如:文献[1]采用了三种混凝土强度检测方案,为建筑工程的材料选择和施工提供了可靠的质量保证;文献[2]从提升建筑结构稳定性方面,提出了关于建筑结构的力学分析法,达到了进一步提升建筑结构强度的目标;文献[3]针对钢结构建筑,在考虑震动因素前提下,提出了关于承载力分析的有限元法,结果的计算准确率和效率都有较大的提高。

上述研究表明,人们在建筑结构的强度方面,取得了丰富的成果,极大地提升了建筑的安全系数。

然而,当建筑物施工完毕并投入使用之后,实际承受的载荷情况是多样化的。

例如:当风作用在建筑物上时,建筑物承受的是风载荷;当地震来临时,建筑物承受对应的动载荷。

在建筑设计和选材的时候,由于材料的许用应力较大,通常情况下这些载荷不会超过建筑物本体的许用应力。

但是,这些载荷的动力源却存在共同的特点,即频率特征,无论是风力还是地震的作用,都会使高层建筑发生振动。

在这种条件下,如果建筑物自身的固有频率接近于外在动力源的固有频率值,则会产生共振的风险。

其结果是,建筑物本身产生破坏、断裂以及变形等,严重危害居住者的生命财产安全。

因此,就高层建筑结构而言,如何避免共振,是一个务必要研究的问题。

模态和固有频率关系

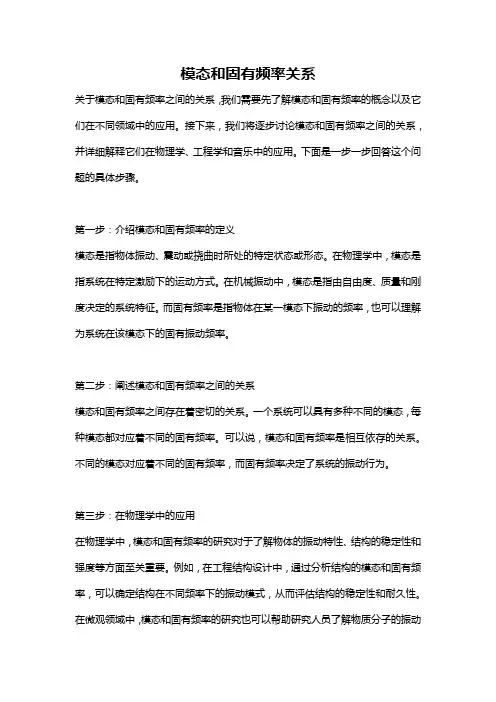

模态和固有频率关系

模态和固有频率关系关于模态和固有频率之间的关系,我们需要先了解模态和固有频率的概念以及它们在不同领域中的应用。

接下来,我们将逐步讨论模态和固有频率之间的关系,并详细解释它们在物理学、工程学和音乐中的应用。

下面是一步一步回答这个问题的具体步骤。

第一步:介绍模态和固有频率的定义模态是指物体振动、震动或挠曲时所处的特定状态或形态。

在物理学中,模态是指系统在特定激励下的运动方式。

在机械振动中,模态是指由自由度、质量和刚度决定的系统特征。

而固有频率是指物体在某一模态下振动的频率,也可以理解为系统在该模态下的固有振动频率。

第二步:阐述模态和固有频率之间的关系模态和固有频率之间存在着密切的关系。

一个系统可以具有多种不同的模态,每种模态都对应着不同的固有频率。

可以说,模态和固有频率是相互依存的关系。

不同的模态对应着不同的固有频率,而固有频率决定了系统的振动行为。

第三步:在物理学中的应用在物理学中,模态和固有频率的研究对于了解物体的振动特性、结构的稳定性和强度等方面至关重要。

例如,在工程结构设计中,通过分析结构的模态和固有频率,可以确定结构在不同频率下的振动模式,从而评估结构的稳定性和耐久性。

在微观领域中,模态和固有频率的研究也可以帮助研究人员了解物质分子的振动特性和结构稳定性。

第四步:在工程学中的应用在工程学中,模态和固有频率的研究被广泛应用于结构动力学、振动噪声控制、飞行器设计等领域。

通过模态分析和固有频率的计算,可以预测结构的动力特性、避免共振现象的发生、并优化设计方案。

在飞机和船舶等交通工具的设计中,模态和固有频率的分析可以帮助设计师避免共振现象,提高结构的稳定性和耐久性。

第五步:在音乐中的应用在音乐学中,模态和固有频率的概念与音乐的音高和音阶有关。

在西方音乐中,固有频率对应着音高的概念,不同音高的音符对应着不同的固有频率。

而在传统音乐中,模态则是指具有不同音阶形式的曲调。

例如,西方音乐中的大调和小调就是两种不同的模态。

模态叠加法计算地震加速度时程反应的几个问题

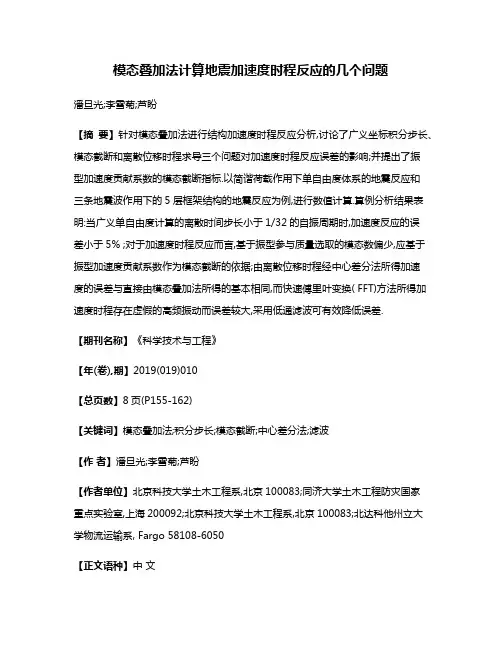

模态叠加法计算地震加速度时程反应的几个问题

模态叠加法计算地震加速度时程反应的几个问题潘旦光;李雪菊;芦盼【摘要】针对模态叠加法进行结构加速度时程反应分析,讨论了广义坐标积分步长、模态截断和离散位移时程求导三个问题对加速度时程反应误差的影响;并提出了振型加速度贡献系数的模态截断指标.以简谐荷载作用下单自由度体系的地震反应和三条地震波作用下的5层框架结构的地震反应为例,进行数值计算.算例分析结果表明:当广义单自由度计算的离散时间步长小于1/32的自振周期时,加速度反应的误差小于5% ;对于加速度时程反应而言,基于振型参与质量选取的模态数偏少,应基于振型加速度贡献系数作为模态截断的依据;由离散位移时程经中心差分法所得加速度的误差与直接由模态叠加法所得的基本相同,而快速傅里叶变换( FFT)方法所得加速度时程存在虚假的高频振动而误差较大,采用低通滤波可有效降低误差.【期刊名称】《科学技术与工程》【年(卷),期】2019(019)010【总页数】8页(P155-162)【关键词】模态叠加法;积分步长;模态截断;中心差分法;滤波【作者】潘旦光;李雪菊;芦盼【作者单位】北京科技大学土木工程系,北京100083;同济大学土木工程防灾国家重点实验室,上海200092;北京科技大学土木工程系,北京100083;北达科他州立大学物流运输系, Fargo 58108-6050【正文语种】中文【中图分类】TU311.3在地震等复杂荷载作用下结构时程反应计算方法很多[1—4],其中,模态叠加法理论简单、计算效率高而成为最常用的方法。

对于线弹性体系,模态叠加法理论上严密而精确,但少数低阶模态动力反应的解作为结构动力反应解必然存在模态截断误差[5,6]。

为在进行动力反应分析前,预估模态截断所产生的误差,不同学者提出不同指标以选择合适的模态阶数。

振型参与质量[2,7]作为最常用的模态截断依据而被规范和教材所采用。

Wilson[2]在分析振型参与质量比的基础上进一步提出静荷载参与比和动荷载参与比指标,对于地震而言,动荷载参与比和振型参与质量本质上是相同的。

STAAD模态分析与固有频率求解方法

STAAD模态分析与固有频率求解方法概述模态是结构的固有振动特性,每一个模态具有特定的固有频率,阻尼比和模态振型,获取这些结构振动特性的过程称之为模态分析或频率振型分析。

结构分析中经常会用到结构的这些固有振动特性,比如底部剪力法求解地震作用时需要用到结构的基本自振周期,再比如说利用振型分解法求解多自由度体系的各种动力分析都需要用到结构的各阶周期和振型。

因此,模态分析不仅是求解结构振动特性的方法,也是动力分析的基础。

本文将模态分析的求解方法进行全面介绍。

STAAD提供了两种求解结构模态的方法,分别是瑞利法和特征向量法。

1.CALCULATE RAYLEIGH (FREQUENCY) 瑞利法2.. MODAL CALCULATION (REQUESTED) 特征向量法瑞利法一般来说,工程结构的基频或者前几阶固有频率比较重要,瑞利法就是一种计算结构基频的常用近似算法。

瑞利法又叫做能量法,其核心思想是基于边界条件假定一个基频振型函数,然后利用能量守恒原理(最大动能和最大势能相等),从而求出结构的第一阶固有频率。

工程中,常选用构件在重力荷载工况下的静力挠度曲线作为基频振型曲线,而这个挠度曲线越接近实际得出来的基频越准确,当不能判断第一振型样子的时候,需要设置多种工况(比方自重在三个方向的三种工况),在每个工况中使用该命令,频率低者更接近基频。

在STAAD.Pro中,命令CALCULATE RAYLEIGH (FREQUENCY) 用于计算此命令之前的荷载工况在相应于变形方向上的结构近似频率。

在一组荷载的作用下结构将产生位移,程序中将这一位移作为振型,并计算出与该振型所对应的结构自振频率。

因此,这一命令应紧跟于其所在荷载工况的后面给出。

示例:LOADING 1 DEAD LOADSELFWEIGHT Y 1CALCULATE RAYLEIGH FREQLOADING 1 DEAD LOADSELFWEIGHT Z 1CALCULATE RAYLEIGH FREQ在这个例子中,程序将会分别计算荷载工况1和2的瑞利频率,并输出该频率的数值(单位是周/秒)及沿着整体坐标方向的最大挠度数值和所在的节点号。

模态叠加法计算地震加速度时程反应的几个问题


研究展望与未来发展趋势
提高数据质量
未来将更加注重观测数据的准确性和实时性, 以提高模态叠加法的计算精度。
优化算法
未来将不断改进模态叠加法的算法,提高计算 效率和准确性。
发展更复杂的结构模型
未来将进一步发展更复杂的结构模型,以更好地模拟地震加速度时程反应。
研究建议与展望未来发展方向
加强数据采集和模型建立
应加强观测数据的采集和模型建立工作,为模态叠加法的计算提 供更准确的基础。
深入研究算法优化
应深入研究模态叠加法的算法优化,提高计算效率和准确性。
拓展应用领域
模态叠加法不仅可用于地震加速度时程反应的计算,还可应用于 其他领域,如机械振动、航空航天等领域,值得进一步拓展应用 。
感谢您的观看
THANKS
模态叠加法计算地震加速度 时程反应的几个问题
2023-11-04
contents
目录
• 引言 • 模态叠加法基础 • 地震加速度时程反应的计算 • 模态叠加法计算地震加速度时程反应的几
个问题 • 研究展望与未来发展趋势
01
引言
研究背景与意义
01
地震学研究的重要性
地震学是研究地震现象的科学,对于预测地震、减轻地震灾害和探索
模态叠加法的优缺点
优点
模态叠加法是一种精确的求解方法,适用于复杂结构和边界 条件。此外,该方法可以获得结构的整体动力响应,包括位 移、速度和加速度等。
缺点
模态叠加法的计算量较大,特别是对于大规模的结构模型。 此外,该方法需要精确的模态参数,否则可能导致计算误差 。
03
地震加速度时程反应的计 算
地震加速度时程反应的基本特征
研究发展趋势
随着计算机技术和数值分析方法的不断发展,模态叠加法在计算地震加速度时程反应方面 的应用将更加广泛和精确。同时,对于地震加速度时程反应的研究也将更加深入,涉及更 多复杂的结构和地质条件。

ansys模态叠加法

ansys模态叠加法
ANSYS模态叠加法是一种结构动力学分析方法,其基本原理是将结构的自由振动模态按照一定的比例相加,从而得到结构在外力作用下的响应。

该方法通常用于求解结构的自由振动响应、地震响应以及材料疲劳寿命等问题。

在ANSYS中,模态叠加法可通过建立有限元模型、求解结构的固有频率和振动模态、以及进行模态叠加计算等步骤实现。

具体而言,该方法包括以下步骤:
1. 建立有限元模型:将结构分割成若干个有限元,并对其进行网格剖分和材料属性定义。

2. 求解结构的固有频率和振动模态:在ANSYS中,利用求解器求解结构的固有频率和振动模态。

3. 进行模态叠加计算:将结构的不同振动模态按照一定的比例相加,得到结构在外力作用下的响应。

ANSYS模态叠加法具有计算精度高、计算速度快等优点,可以广泛应用于结构动力学分析和相关工程领域。

- 1 -。

有限元分析-动力学分析


1.为何傅里叶变换要换成正弦函数余弦函数这样的三角级数? 2. 谐振运动的特征是什么?谐振运动有阻尼存在吗?
梁结构瞬态动力学分析实例
A steel beam of length and geometric properties shown in Problem Specifications is supporting a concentrated mass, m. The beam is subjected to a dynamic load F(t) with a rise time tr and a maximum value F1. If the weight of the beam is considered to be negligible, determine the time of maximum displacement response tmax and the response ymax. Also determine the maximum bending stress σbend in the beam.
谱分析
谱分析是一种将模态分析结果与已知的谱分析联系起来的 计算位移和应力的分析技术。它主要用于时间历程分析,以 便确定结构在任意时间变化载荷下的动力学响应,简单而言 就是载荷的谱不再是简谐运动。
简支梁的两端作垂直运动,也就是地震时的作用,确定其 响应频率。
梁对地基地震时的谱分析
A simply supported beam of length , mass per unit length m, and section properties shown in Problem Specifications, is subjected to a vertical motion of both supports. The motion is defined in terms of a seismic displacement response spectrum. Determine the nodal displacements, reactions forces, and the element solutions.
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

用模态叠加法求固有频率一、 模态分析法(振型叠加法)原理对于n 个自由度系统,其在广义坐标系下的运动微分方程为[]{}[]{}{}()M x k x F t += (1-1)设在t=0时,有初始条件:{}{}(0)0x x = 和 {}{}(0)0x x =通过求解特征值问题,可得系统的固有频率和振型向量{},(1,2,,)u i n ni iω= {}}(1,2,,)u i n i i ϕ=以正则振型矩阵[]ϕ作为变换矩阵,令{}[]{}x z ϕ= (a )代入方程(1-1),并前乘以正则振型矩阵的转置T ϕ⎡⎤⎣⎦,得[][][]{}[][][]{}[]{}()T T T M z k z F t ϕϕϕϕϕ+= (b )∵ [][][][]T M I ϕϕ=[][][][]21222n T k n nn ωωϕϕω⎡⎤⎢⎥⎢⎥=Λ=⎢⎥⎢⎥⎢⎥⎣⎦令 {}[]{}()()T P t F t ϕ= ---- 是正则坐标系下的激励。

则方程(b )为{}[]{}{}()z z P t +Λ= (c )展开后,得2()11112()22222()z z P t n z z P t n z z P t n nn n nωωω⎧+=⎪⎪+=⎨⎪⎪+=⎩ (1-2)式中 {}{}()()(1,2,,)T P t F t i n i i ϕ== ,为对应第i 个正则坐标的激励。

对于方程(1-2)是一组n 个独立的方程,每个方程和单自由度系统的强迫振动相同,因此可按单自由度系统中的方法独立地求解每个方程。

则由杜哈美积分得方程(1-2)的通解()0()cos sin 01()sin ()1,2,,0z i z t z t t i i ni ni nit P t d i n ni i ni ωωωτωττω=+⎰+-=式中0z i 和 0z i 是第i 个正则坐标的初始位移和初始速度。

∵ {}[]{}x z ϕ=∴ {}[]{}00x z ϕ= (d )和 {}[]{}00x z ϕ= (e )用 [][]T M ϕ 前乘以式(d )两端,得[][]{}[][][]{}00T T M x M z ϕϕϕ=∴ {}[][]{}00T z M x ϕ=同理,有 {}[][]{}00T z M x ϕ=写成分量形式{}[]{},(1,2,,)00T z M x i n i i ϕ=={}[]{},(1,2,,)00T z M x i n i i ϕ==最后,由方程(a ),将正则坐标的解{}z 变换到原广义坐标{}x ,就得到方程(1-1)的解。

(2)在许多工程问题中系统的自由度很多,要想求出系统的所有固有频率和振型向量,计算成本很大,有时甚至是不可能的。

由于激励的高频成分很微弱,或者由于系统的高频振动没有激发出来,总之系统的响应中只有较低的几阶振型分量。

因此,使用振型叠加法可以使计算大大地简化。

例如,若系统为n 自由度,且只需考虑前p (p<<n )阶固有特性,即只需计算出系统前p 阶固有频率和振型向量:{},(1,2,,)i p ni i ωϕ=则振型矩阵 []{}{}{}12p ϕϕϕϕ⎡⎤=⎢⎥⎣⎦是一个n ×p 的矩阵。

作如下的线性变换 {}[]{}11x z n p n p ϕ=⨯⨯⨯代入方程(1-1),并前乘以正则振型矩阵的转置[]T ϕ,得[][][]{}[][][]{}[]{}()T T T M z k z F t ϕϕϕϕϕ+= (b )[][][][]T M I p n n n n p p p ϕϕ=⨯⨯⨯⨯[][][][]21222n T n k p n n n n p p p pp p pωωϕϕω⎡⎤⎢⎥⎢⎥==Λ⎢⎥⨯⨯⨯⨯⎢⎥⎢⎥⎣⎦⨯ {}[]{}()()11T P t F t p n p n ϕ=⨯⨯⨯∴ {}[]{}{}()111z z P t p p p p p +Λ=⨯⨯⨯⨯展开后,得2()11112()22222()z z P t n z z P t n z z P t ppp p p ωωω⎧+=⎪⎪+=⎨⎪⎪+=⎩ 则原广义坐标下的响应为{}[]{}{}{}{}121112x z z z z p n p p n p ϕϕϕϕ==+++⨯⨯⨯这种处理方法称为振型截断法。

二、振型叠加法计算步骤1. 建立广义坐标系下的运动微分方程[]{}[]{}{}()M x k x F t +=给出广义坐标系下初始条件:{}0x 和 {}0x2. 计算固有频率和振型向量{},(1,2,,)u i n ni i ω=计算主质量: {}[]{}(1,2,,)T M u M u i n a i i i== 得正则振型向量: {}}(1,2,,)u i n i iϕ= 3. 初始条件变换{}[]{}(1,2,,)00T z M x i n i i ϕ== {}[]{}(1,2,,)00T z M x i n i i ϕ== 4. 激励变换{}{}()()(1,2,,)T P t F t i n i i ϕ==5. 计算正则坐标系下的响应正则坐标系下运动微分方程2()(1,2,,)z z P t i n i ni i i ω+==利用杜哈美积分写出正则坐标系下的响应0()cos sin 01()sin ()(1,2,,)0z i z t z t t i i ni ni nit P t d i n ni i ni ωωωτωττω=+⎰+-=6. 写出原广义坐标系下的响应{}[]{}{}{}{}1212x z z z z n n ϕϕϕϕ==+++三、源程序******************************* Program to generate the response of an N-DOF structure * to any arbitrary applied loading using the* MODE SUPERPOSITION METHOD******************************* Program Author : Sanjoy Chakraborty* Auburn University******************************program mode_suse msimslimplicit real *8 (a-h,o-z)real *8 mr,krcharacter *12 flin,foutdimension mr(10,1),cr(10,1),kr(10,1),phi(10,10),tt(20,10),1 ft(20,10),fr(6000,10),q(6000,10),q1(6000,10),q2(6000,10),2 qt(10,1),q1t(10,1),q2t(10,1),nfor(10),xmin(10,1),vmin(10,1)data ndim/10/******************************** Assign I/O Devices and read in system parameters*******************************write(*,50)50format(///,' Program for Eigensolution and Mode Superposition'1 ,//,' Program Author : Sanjoy Chakraborty, Auburn University'2 ,//////,' Enter Input File Name : ')read(*,'(a)')flinopen(1,file=flin,status='old')write(*,'(//a)')' Enter Output File Name : 'read(*,'(a)')foutopen(5,file=fout,status='unknown')call input1(mr,cr,kr,phi,tt,ft,nd,nfor,ndim,delt,ttot,xmin,vmin)open(2,file='x.out',status='unknown')open(3,file='x1.out',status='unknown')open(4,file='x2.out',status='unknown')******************************** Generate Modal Force Vectors at discrete time intervals* fr(i,j) contains the modal force vector Fr at time step 'i'* j=1,nd corresponds to the DOF at which fr is applied * {fr} = [Phi]'.{ft}* where, {ft} = physical force vector at time step 'i'* [Phi] = modal transformation matrix for given system* [Phi]' = transpose of [Phi]*******************************call force1(tt,ft,delt,phi,nd,fr,nfor,ndim,ttot)******************************** Generate MODAL time history for all DOF's* q(i,j), q1(i,j), q2(i,j) contain the modal* displacements, velocities and accelerations resp.* i --> corresponds to time step number* j --> corresponds to a particular DOF******************************** Direct Integration of the uncoupled equations of motion* are carried out using the Newmark-B method*******************************do 10 i=1,ndcall newb(i,mr(i,1),cr(i,1),kr(i,1),fr,q,q1,q2,delt,ndim,ttot,1 xmin(i,1),vmin(i,1))10continue******************************** Transform MODAL time histories back to PHYSICAL Coords.* {x(t)} = [Phi].{q(t)} ..etc.* Print Output*******************************ic=1do 20 t=0.,ttot,deltdo 30 i=1,ndqt(i,1)=q(ic,i)q1t(i,1)=q1(ic,i)q2t(i,1)=q2(ic,i)30continuecall matmul(phi,qt,nd,mr,ndim)write(2,43)t,(mr(nn,1),nn=1,nd)43format(f8.4,10e14.6)do 40 i=1,ndq(ic,i)=mr(i,1)40continuecall matmul(phi,q1t,nd,mr,ndim)write(3,43)t,(mr(nn,1),nn=1,nd)do 41 i=1,ndq1(ic,i)=mr(i,1)41continuecall matmul(phi,q2t,nd,mr,ndim)write(4,43)t,(mr(nn,1),nn=1,nd)do 42 i=1,ndq2(ic,i)=mr(i,1)42continueic=ic+120continue*************************call res_spec(ic-1,q,q1,q2,delt,ndim,nd)************************** Generate values of MAXIMUM RESPONSE* @ each DOF*************************stopend*************************subroutine input1(m,c,k,phi,t,f,nd,nfor,ndim,delt,ttot,xmin,1 vmin)************************** [m1] is the system mass matrix (input)* [k1] is the system stiffness matrix (input)* [m] contains the modal mass parameters (generated)* [c] contains the modal damping parameters (generated)* [k] contains the modal stiffness parameters (generated)* alpha, beta = parameters to generate proportional damping matrix * [c] = alpha[m] + beta[k]* [phi] contains the modal transformation matrix* {t} contains the times at which the load vector* {f} is specified* nd = the number of degrees of freedom* nsol = 1 for EIGENSOLUTION ONLY* nsol = 2 for EIGENSOLUTION + MODE SUPERPOSITION ANALYSIS* delt = step size* ttot = total time for which response will be evaluated************************** This program uses the IMSL Math Subroutine DGVCSP to evaluate* the eigenvalues and eigenvectors of the dynamic system*************************implicit real *8 (a-h,o-z)real *8 m,k,m1,k1external dgvcspdimension m(ndim,1),c(ndim,1),k(ndim,1),phi(ndim,ndim),t(20,10)dimension nfor(10),f(20,10),m1(10,10),c1(10,10)dimension k1(10,10),omega(10)dimension phit(10,10),eva(10),evec(10,10)dimension temp1(10,10),temp2(10,10),temp3(10,10),xin(10,1),1 vin(10,1),xmin(10,1),vmin(10,1)read(1,*)nsol,nddo 90005 i=1,ndread(1,*)(m1(i,j),j=1,nd)90005continuedo 90006 i=1,ndread(1,*)(k1(i,j),j=1,nd)90006continue********************do 825 i=1,nddo 825 j=1,ndtemp1(i,j)=m1(i,j)temp2(i,j)=k1(i,j)825continuec Call the IMSL routine DGVCSP to evaluate the eigenvalues and c eigenvectors of the system.call dgvcsp(nd,temp2,ndim,temp1,ndim,eva,evec,ndim)do 903 i=1,ndomega(i)=sqrt(eva(nd-i+1))903continuec write(*,*)(omega(i),i=1,nd)c pausec stopdo 904 i=1,nddo 904 j=1,ndphi(i,j)=evec(i,nd-j+1)904continue******************************* Normalize Eigenvectors wrt 1st row values******************************do 826 j=1,ndtemp=phi(1,j)do 826 i=1,ndphi(i,j)=phi(i,j)/temp826continue******************************* Print EIGEN OUTPUT* Terminate if NSOL=1******************************write(5,905)905format(/,' E I G E N S O L U T I O N',//, 1' Mode # Omega(rad/sec)',/,2' ----------------------------')do 906 i=1,ndwrite(5,907)i,omega(i)907format(i6,e22.8)906continuewrite(5,912)912format(//,' Mode Shapes',/)do 908 i=1,ndwrite(5,'(10E14.6)')(phi(i,j),j=1,nd)908continueif(nsol.eq.1)stop****************************************read(1,*)delt,ttotread(1,*)alpha,betacall trans(phi,phit,nd,ndim)call matmul1(phit,m1,temp1,nd,ndim)call matmul1(temp1,phi,temp2,nd,ndim)do 909 i=1,ndm(i,1)=temp2(i,i)909continuecall matmul1(phit,k1,temp1,nd,ndim)call matmul1(temp1,phi,temp2,nd,ndim)do 910 i=1,ndk(i,1)=temp2(i,i)910continuedo 911 i=1,ndzeta=0.5*(alpha/omega(i)+beta*omega(i))c(i,1)=2.0*m(i,1)*omega(i)*zeta911continuedo 921 i=1,nddo 921 j=1,ndc1(i,j)=alpha*m1(i,j)+beta*k1(i,j)921continuewrite(5,922)nd922format(//,' S Y S T E M P R O P E R T I E S',1 //,' Degrees of Freedom =',i3,//,' Mass Matrix',/)do 913 i=1,ndwrite(5,914)(m1(i,j),j=1,nd)914format(10e15.6)913continuewrite(5,915)915format(//,' Stiffness Matrix',/)do 916 i=1,ndwrite(5,914)(k1(i,j),j=1,nd)916continuewrite(5,917)917format(//,' Damping Matrix',/)do 918 i=1,ndwrite(5,914)(c1(i,j),j=1,nd)918continuewrite(5,923)(m(i,1),i=1,nd)923format(//,' Modal Masses',//,10e15.6)write(5,924)(k(i,1),i=1,nd)924format(//,' Modal Stiffnesses',//,10e15.6)write(5,925)(c(i,1),i=1,nd)925format(//,' Modal Damping',//,10e15.6)read(1,*)(xin(i,1),i=1,nd)read(1,*)(vin(i,1),i=1,nd)do 851 i=1,nddo 851 j=1,ndtemp1(i,j)=0.0temp2(i,j)=0.0temp3(i,j)=0.0851continuedo 852 i=1,ndtemp1(i,i)=1.0/m(i,1)852continuecall matmul1(temp1,phit,temp2,nd,ndim)call matmul1(temp2,m1,temp3,nd,ndim)call matmul(temp3,xin,nd,xmin,ndim)call matmul(temp3,vin,nd,vmin,ndim)********************************** Input of forcing Function*********************************do 90011 i=1,ndnfor(i)=2t(1,i)=0.0t(2,i)=ttot+100.f(1,i)=0.0f(2,i)=0.090011continue90014read(1,*,err=90012)i,nfor(i)do 90013 j=1,nfor(i)read(1,*)t(j,i),f(j,i)90013continuegoto 9001490012continuereturnend**************************subroutine force1(tt,f,dt,p,nd,fr,nfor,ndim,ttot)**************************implicit real *8 (a-h,o-z)dimension tt(20,10),f(20,10),fr(6000,ndim),p(ndim,ndim),1 f1(10,1),pt(10,10),nfor(ndim),ft(10,1)do 90030 i=1,nddo 90030 j=1,ndpt(i,j)=p(j,i)90030continueic=1do 90020 t=0.,ttot,dt******************************** Interpolate to obtain value of forcing function Ft* at time = t*******************************do 90022 nf=1,nddo 90024 n=1,nfor(nf)-1if(t.ge.tt(n,nf).and.t.le.tt(n+1,nf))thenft(nf,1)=f(n,nf)+(f(n+1,nf)-f(n,nf))*1 (t-tt(n,nf))/(tt(n+1,nf)-tt(n,nf))goto 90022endif90024continue90022continue******************************** Generate MODAL force vector at time = t*******************************call matmul(pt,ft,nd,f1,ndim)do 90026 ii=1,ndfr(ic,ii)=f1(ii,1)90026continueic=ic+190020continuereturnend*******************************subroutine newb(ii,m,c,k,f,x,x1,x2,del,ndim,ttot,xin,vin) ******************************** Direct Integration of the uncoupled equations of motion * using the NEWMARK-b method******************************implicit real *8 (a-h,o-z)real *8 m,k,ksdimension f(6000,ndim),x(6000,ndim),x1(6000,ndim),x2(6000,ndim)******************************* Assign Initial Conditions (@ t=0.0)******************************x(1,ii)=xinx1(1,ii)=vinx2(1,ii)=(f(1,ii)-c*x1(1,ii)-k*x(1,ii))/mks=k+2.0*c/del+4.0*m/del**2******************************* Obtain time history at discrete time intervals of del******************************ic=1do 101 t=0.,ttot,deldps=f(ic+1,ii)+m*(4.0*x(ic,ii)/del**2+4.0*x1(ic,ii)1 /del+x2(ic,ii))+c*(2.0*x(ic,ii)/del+x1(ic,ii))x(ic+1,ii)=dps/ksx2(ic+1,ii)=(4.0/del**2)*(x(ic+1,ii)-x(ic,ii)-1 del*x1(ic,ii))-x2(ic,ii)x1(ic+1,ii)=(2.0/del)*(x(ic+1,ii)-x(ic,ii))-x1(ic,ii)c write(5,105)ic,t,f(ic+1,ii),f(ic,ii),dps,dxc105 format('**',i6,e17.7,/,5x,2f15.9,/,5x,2e20.10)ic=ic+1101continuereturnend*****************************subroutine matmul(a,b,nd,c,ndim)******************************* Used to multiply two matrices* [C] = [A].{B}*****************************implicit real *8 (a-h,o-z)dimension a(ndim,ndim),b(ndim,1),c(ndim,1)do 9030 i=1,nddo 9030 j=1,1c(i,j)=0.0do 9030 ii=1,ndc(i,j)=c(i,j)+a(i,ii)*b(ii,j)9030continuereturnend*****************************subroutine res_spec(n,x,x1,x2,del,ndim,nd)****************************** Obtain the maximum value of the response* (displacement, velocity or acceleration)* at each DOF for the time span considered****************************implicit real *8 (a-h,o-z)dimension x(6000,ndim),x1(6000,ndim),x2(6000,ndim)dimension xl(10),x1l(10),x2l(10),t(10),t1(10),t2(10)do 9070 i=1,ndxl(i)=x(1,i)x1l(i)=x1(1,i)x2l(i)=x2(1,i)t(i)=0.t1(i)=0.t2(i)=0.9070continuedo 9060 i=2,ndo 9060 j=1,ndif(abs(x(i,j)).gt.abs(xl(j)))thenxl(j)=x(i,j)t(j)=float(i-1)*delendifif(abs(x1(i,j)).gt.abs(x1l(j)))thenx1l(j)=x1(i,j)t1(j)=float(i-1)*delendifif(abs(x2(i,j)).gt.abs(x2l(j)))thenx2l(j)=x2(i,j)t2(j)=float(i-1)*delendif9060continuewrite(5,9068)9068format(///,' R E S P O N S E S P E C T R A',///, 1' DOF Maxm. @ t Maxm. @ t ', 2' Maxm. @ t',/,3' X Vel. ',4' Accln.',/,5' ----------------------------------------------------', 6'----------------')do 9065 i=1,ndwrite(5,9066)i,xl(i),t(i),x1l(i),t1(i),x2l(i),t2(i)9066format(i5,e15.7,f7.3,e15.7,f7.3,e15.7,f7.3)9065continuereturnend*************************************subroutine matmul1(a,b,c,nd,ndim)*************************************implicit real*8 (a-h,o-z)dimension a(10,10),b(10,10),c(10,10)do 80010 i=1,nddo 80010 j=1,ndc(i,j)=0.0do 80010 k=1,ndc(i,j)=c(i,j)+a(i,k)*b(k,j)80010continuereturnend***************************************subroutine trans(p,pt,nd,ndim)***************************************implicit real*8 (a-h,o-z)dimension p(10,10),pt(10,10)do 80001 i=1,nddo 80001 j=1,ndpt(i,j)=p(j,i)80001continuereturnend***********************************************。
