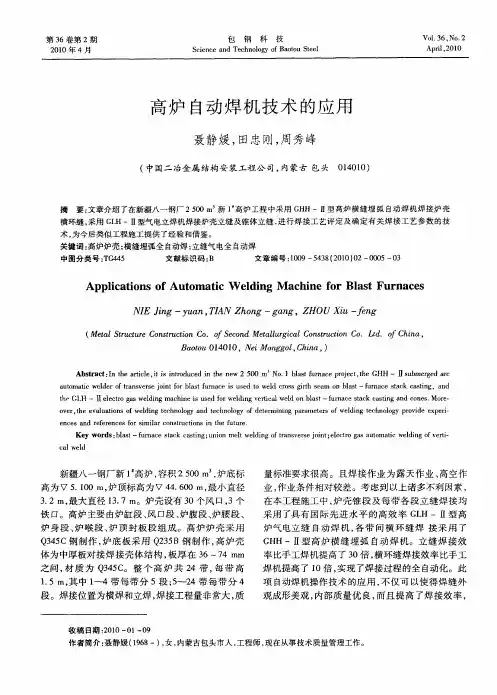

高炉自动焊机技术的应用
Ｋｅ ｒ ｓ ｂａｔ—ｆｒａ ｅｓａｋ ｃ ｓｉｇ；ｎｏ ｌ ｗｅｄｎ ｆｔ ｎ ｖ ｒｅｊｉｔｅｅ ｔ ａ ｕｏ ｔ ｅｄｎ ｆ ｅ ｉ ｙｗｏ ｄ ： ｌｓ ｕ ｃ ｔｃ ａｔ ｕ ｉｎｍｅｔ ｌｉｇｏ ａ ｓ ｅｓ ｏｎ ；ｌｃｒ ｇｓａ ｔｍａｉ ｗ ｌｉｇｏ ｒ — ｎ ｎ ｒ ｏ ｃ ｖｔ
Ｎ Ｅ Ｊｎ ｙ ａ ，Ｉ Ｎ Ｚ ｏ ｇ— ａ ｇ Ｚ Ｕ Ｘ ｕ— ｅｇ Ｉ ｉ ｇ— ｕ ｎ ＴＡ ｈ ｎ ｇ ｎ ， ＨＯ ｉ ｆ ｎ
（ ｔｌ ｔ ｃ ｒ Ｃ ｎｔ ｃ ｏ ｏ ｆＳｃｎ ｔｌ ｒｉ ｌ ｏ ｔ ｃｉ ｏ ｔ．ｏ ｈｎ ， Ｍｅ ｒ ｔ ｅ ｏｓ ｕｔ ｎＣ ．ｏ ｏ ｄＭｅ ｌ ｇｃ ｎ ｒ ｔ ｎＣ ．Ｌｄ ｆ Ｃ ｉａ ａ Ｓ ｕｕ ｒ ｉ ｅ ａ ｕ ａ Ｃｓ ｕ ｏ
ｏ ｅ ，ｈ ｖ ｌ ａｉｎ ｆｗｅｄ ｎ ｅ ｈ ｏｏ ｙ ａ ｄ ｔｃ ｎ ｌｇ ｆｄ ｔｒ ｎ ｎ ａａ ｔ ｒ ｆｗ ｌ ｉ ｇ ｔｃ ｎ ｌ ｇ ｒ ｖｄ ｘ ｅ ｉ ｖ ｒ ｔ ｅ ｅ ａｕ ｔ ｓ ｏ ｌ ｉｇ ｔｃ ｎ ｌｇ ｎ ｅ ｈ ｏｏ ｏ ｅ ｅｍｉｉ ｇ ｐ ｒ ｍｅｅ ｓｏ ｅ ｄｎ ｅ ｈ ｏｏ ｙ ｐ ｏ ｉ ｅ ｅ ｐ ｒ ｏ ｙ —
铁 口。高 炉主要 由炉 缸段 、 口段 、 风 炉腹 段 、 炉腰段 、 炉 身 段 、 喉 段 、 顶 封 板段 组 成 。高 炉 炉 壳 采 用 炉 炉
量标 准要求 很 高 。且 焊接 作 业 为 露 天作 业 、 空 作 高
业 ， 业条件 相对 较差 。考 虑到 以上诸 多不 利因素 ， 作 在本 工程施 工 中 ， 壳锥 段 及 每 带 各 段立 缝 焊 接 均 炉 采 用 了具 有 国 际 先 进水 平 的 高 效 率 Ｇ Ｈ 一Ⅱ型 高 Ｌ
高炉炼铁技术工艺及应用分析
高炉炼铁技术工艺及应用分析摘要：不断优化高炉冶炼工艺和流程，能够有效解决高污染和高能耗的难题，对促进中国钢铁工业的可持续发展有着重大的现实意义。
介绍了当前世界上最先进的炼铁技术和流程，并对炼铁技术进行了介绍。
通过本项目的实施，可提高炼铁强度，提高炼铁品质，减少煤粉用量，减少对环境的负面影响。
关键词：高炉冶炼；高污染；钢铁工业；炼铁品质引言：在钢铁工业中，高炉是最主要的生产装置，它的稳定和安全运行对整个生产过程起着举足轻重的作用。
目前，在炼铁高炉冶金技术的发展中，还存在着一些技术含量偏低、冶金设备落后以及余热再利用等问题。
因此，这就要求政府有关部门和炼铁企业对此给予足够的关注，并将冶金技术的应用朝着低焦炭、无污染以及可再生的方向发展。
1.高炉炼铁工艺简介1.1.高炉结构介绍采用高炉炼铁不仅能进一步增加铁材产量，而且还能保证冶炼的安全性与品质。
在炼铁过程中，最常用的就是高炉，其外观大多为圆筒形，一般都会设置有各种冶炼出口、排气口、进风口。
在熔炼过程中，必须先将铁质原料送入高炉，然后在高炉内进行一系列的工序处理，再将精炼后的铁质从熔炼口排放出去。
由于冶炼的条件比较高，所以炉膛内的温度也比较高。
在进行高炉的熔炼时，除高炉外，还要用到一些其它的辅助设备，以完成炼铁作业。
在熔炉的温度和温度下，矿石的分子结构被破坏，然后用还原剂将其中的铁提取出来，然后将其中的铁与铁进行分离。
在冶炼过程中，会产生一定数量的铁屑，这些铁屑必须通过排放口排放出去。
1.2高炉炼铁系统组成高炉炼铁工艺主要包括上料系统、炉顶系统、炉体系统、渣处理系统、喷吹系统和公辅系统。
输送装置，的作用是根据生产过程的需要，将炉料平稳地输送到高炉。
炉顶系统，当前，炉顶系统主要使用的是无料钟炉顶，它由固定受料漏斗、料罐、阀箱、气密箱和溜槽五个主要部分组成，它的主要作用是把原燃料按照设定的工艺要求和布料方式向高炉内布料。
炉体系统主要包含了以下内容：高炉内衬、炉体冷却设施、高炉炉壳及框架平台、炉体检测与控制设施及其他炉体主要附属设备，在这里，高炉炼铁的主要反应就会在这里进行，进而可以生产出铁水。
窄间隙气电保护焊及环缝焊机的应用技术
窄间隙气电保护焊及环缝焊机的应用技术【摘要】本文通过对以往炉皮焊接方法缺陷的分析，指出了窄间隙气电保护焊及环缝焊机的应用技术更适合炉皮焊接，文章重点阐述了窄间隙气电保护焊及环缝焊机的应用技术方案及我公司使用此技术所取得的效益。
文章最后指出窄间隙气电保护焊及环缝焊机的应用技术非常值得推广。
【关键词】窄间隙气电保护焊环缝埋弧焊接1 概述1.1 以往高炉工程中，炉壳立缝采用电渣焊，电渣焊操作过程比较繁琐。
体现在焊前需要事先加工好结晶器，根据炉壳各带板厚准备相应的引弧板和卡具，并且每道焊缝必须选用与焊缝长短相对应的管焊条，焊接前需要将焊缝用泥完全封闭，且焊接时焊接速度较慢，所以焊接效率受多种条件的制约。
炉壳环缝焊接采用手工焊，环缝焊接操作时较其它手工焊接方法难，效率低，容易出现缺陷，且需要多人进行焊接，为保证焊接质量，必须由技术水平高的工人进行操作。
炉壳立缝采用电渣焊，环缝采用手工焊，劳动强度高，效率低，且容易出现缺陷。
1.2 为了改善焊工作业环境，降低劳动强度，提高焊接生产率，并能获得良好的焊接成形。
经过不断探索，我们总结如下：冶金高炉及热风炉这种大型钢结构的炉体（罐体）都是用厚板制成的，其接头形式大多为直线形长焊缝，焊接施工工程量大，特别适合于自动化焊接。
如果应用气电立焊自动焊接操作机及环缝埋弧自动焊接操作机进行操作，可大大提高焊接的速度，获得优良的焊缝质量，且成本越来越低，应用所产生的综合效益明显。
2 窄间隙气电保护焊及环缝焊机的应用技术方案2.1 我公司首次使用窄间隙气电保护焊及环缝焊机的应用技术是在宁波建龙2560m3高炉及配套热风炉工程中。
此工程包括高炉一座，共分21带，直径最大14.2米，最小2.8米，钢材材质为q345b，板厚40mm～80mm不等，建筑标高53.2米；热风炉三座，每座26带，直径10米，板厚22mm～80mm不等，建筑标高49.7米。
重力除尘器一座，筒体直径13.04米，高12.7米，共计2500吨。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高炉炉体立缝高效气电立焊技术及应用沈阳大学(110044) 李景波 王 刚 沙玉章 李建军中国20冶金属结构公司(天津市 300350) 崔万平 张瑞伟中国22冶金属结构公司(唐山市 063000) 严洪丽摘要 高效气电立焊技术的工作效率大大高于焊条电弧焊的工作效率,在大型冶金高炉、热风炉炉体厚板焊接施工时,一次焊接成形,具有提高焊接质量、大大减轻工人劳动强度的优势。
关键词: 高炉 厚板 气电立焊TECHNOLO GY AN D APPL I CAT I O N O F THE H I GH EFF I C I ENTEL ECTRO GAS W ELD I NG I N THE BLAST FURNACE BODYShenyang University L i J i n gbo,W ang Gang,Sha Y uzhang,L i J i a n jun China20th Metallurgical Structure Company Cu iW anp i n g,Zhang Ru i we iChina22th Metallurgical Structure Company Yan HongliAbstract The work efficiency of electr ogas welding is much higher than manual arc welding.There are mang advan2 tages,such as p ri m ary f or mati on,high welding quality and l ow labour intensity,during welding thicker p late of large metal2 lurgical blast furnace and hot2wind furnace body.Key W ords: bl a st furnace, th i cker pl a te, electroga s weld i n g0 前 言目前我国已经成为世界钢铁产量大国。
高炉建设的规模已经越来越大,炉体的钢板也越来越厚,焊接的工作量越来越大。
传统的冶金建设施工队伍均为焊条电弧焊或CO2半自动焊施工,劳动强度大,远远满足不了施工进度和建设质量的要求。
根据冶金高炉的施工特点,推出了炉体立缝“G LH-II高效气电立焊机”,实现了厚板立缝气电立焊的一次焊接成形。
在承德钢铁公司、天津钢铁东移等项目的2800～3200m3高炉、热风炉建设施工中应用,取得了圆满成功。
1 立焊施工工艺特点大型冶金高炉、热风炉,一般指在<5m以上,最大时可达<10～<25m,容积达2000m3以上,钢板厚度达60～80mm,最大高度达几十米。
对于这类大型炉体的制造、安装,大都要在现场进行。
文中介绍的是在施工现场的基础旁进行炉体单节制造,采用“气电立焊机”进行立缝焊接,完成组装、焊接每一节(见图1)。
然后用吊车(或其他方法)将组装焊接完的一节炉体吊起安装到基础上;每装好一节进行环缝焊接,这种焊接、组装制造方法具有很多优点,在地面施工,安全方便,焊接效率非常高。
2 气电立焊技术气电立焊所焊焊缝位置垂直或接近于垂直方向,也适于一般高炉的锥体立缝。
焊接参数和坡口形式同普通焊条电弧焊差别很大。
焊接时,电弧轴线方向与母材熔深方向成直角,熔化的焊丝金属堆积迭加,熔池不断水平上移,形成焊缝,其熔深产生所需热量的传递方式与其它电弧焊有所不同,在焊缝的正面采用水冷铜滑块,焊缝的背面采用水冷档排(或衬垫),药芯焊丝送入焊件和档块形成的凹槽中,熔池四面受到约束,实现双面一次成形。
・84・焊接 2006(5)图1 气电立焊机焊接立缝气电立焊焊接过程的熔深反映了坡口两侧母材的熔化量,直接决定了焊接质量。
气电立焊电弧直径在10mm左右,气电立焊电弧轴线方向与母材熔深方向成直角,电弧不能直接作用在两侧母材上,母材熔化所需要的热量只能靠熔池的对流热传递获得,在钢板厚度较大和坡口温度较低时,母材得不到足够的热量熔化,造成未熔合或未焊透等缺陷。
厚板坡口截面较大,焊接速度慢,熔渣较多,不易排出。
熔渣多造成飞溅大,长缝焊接难度更大。
若采用大直径焊丝,加大焊接电流和电弧电压,虽能增加热输入量,从而增加焊接板厚,但会引起焊缝金属的组织粗大,焊缝冲击性能降低,尤其是低温冲击性能的降低,影响焊接质量。
因此,实现厚板气电立焊一次焊接成形,必须采取行之有效的技术和工艺措施。
(1)控制母材坡口截面积:熔深反映了坡口两侧母材的熔化量,直接决定了焊接质量。
增加坡口截面积,就增加了焊接热输入,导致熔深增加。
熔深的大小由熔池过热金属的过热度,即温度梯度决定。
影响熔池熔融金属过热度的因素,也就是影响熔深大小的因素。
气电立焊坡口形式与传统的焊条电弧焊有所不同,相对而言,属于窄间隙,如图2所示。
(2)控制冷却速度:当焊接参数和坡口尺寸确定后,焊丝和母材吸热可以认为是不变的,而强制成形的铜滑块吸热则随冷却介质水温及其流量的变化较大。
低的水温和大的流速,水带走的热量远大于高水温、低流速的情况,所以在焊接厚板时应减少水的流量,焊接薄板时可增加水的流量,通过调节水流量来调节熔池的冷却速度,可有效地控制熔深的大小。
(3)采用大幅度摆动工艺:摆动是实现厚板焊接的关键技术,采用高速焊枪摆动器和摆动工艺,让坡口在板厚横断面上获得等热量,热量均匀分布在板厚上,可得到相同的熔深,两侧板均匀熔化。
焊枪摆动系统主要包括焊枪摆动器、摆动控制器、计算机P LC等,进行厚板焊接时必须使焊枪实现大幅的摆动。
焊枪摆动器的摆动随着与焊机车体的协调运动,使焊枪的运动轨迹沿板厚方向摆动。
摆动幅度和摆动速度可调,焊缝前面宽停留时间就长,后面窄停留时间就短,改善熔池金属的流动状态,从而增加对两侧母材的传热量,保证熔合良好。
3 气电立焊机的组成G LH-II高效气电立焊机主要由焊接操作机架、携焊接机头升降的焊接小车、磁吸铝合金轨道及提升支架、焊枪和焊枪摆动及控制系统、高速送丝系统、冷却循环器及强迫成形系统、焊接电源、供保护气系统和焊接自动控制器组成。
其主要特点是:焊机整体于整机架内送丝系统、控制箱、焊接电源、循环冷却器等都装在焊机整体机架内,与被焊物体较近,故各配套线管大为缩短,有利于焊前准备和设备操作,也便于安装、运输。
既适合在露天高空安装施工,也可在厂房内预制焊件;焊接控制系统中,设置了电压电流传感器,能自适应焊接坡口变化,设置了供气控制传感器和循环冷却水压指示调节器,保证焊接质量控制。
自动焊接机架既可以悬挂在高炉或热风炉的壁上,以炉壁上边缘为导向沿炉壁行走,焊完一条立缝后移到下一条立缝焊接,又可以在地面移动。
由于焊接操作车载体外形封闭,铝合金板罩面,抗风性能好,更适合野外、高空作业。
车体轻便,操作员在其内部作业,操作简单、容易掌握,安全可靠。
焊接效率高,是普通焊条电弧焊的30倍。
焊机全部采用先进的元件和材料,制造成本低,维修容易。
焊机的主要技术数据列于表1。
4 焊接工艺由于高炉皮壁厚,焊接时必须使焊枪摆动。
焊枪摆动能够增加熔池金属的流动速度,从而增加对两侧母材的传热量,增加熔深。
焊枪摆动能够有效地提高熔池金属的对流速度,使热量在板厚方向上趋于一致,获得板厚方向等熔深的最佳焊接效果。
实践表明,板厚在30mm以下开V形坡口,如图2a所示。
板厚在12 mm以下可不开坡口,即I形坡口,间隙为8～12mm,板厚在30mm以上开X形坡口,进行双面焊接,如图2b所示。
・94・焊接 2006(5)表1 GLH -II 气电立焊机主要技术参数焊接电流I /A电弧电压U /V焊丝直径d /mm焊接速度v /(mm ・min -1)冷却水流量Q /(m 3・h -1)焊接板厚δ/mm焊接板宽B /m电源电压U 0/V摆动次数次/m in摆动幅度S /mm300～50030～501.6全自动88～900.5～3.038050～1205～50图2 坡口形式 气电立焊坡口尺寸和普通焊条电弧焊不同,其特点是:坡口宽度和组对间隙不随钢板厚度而改变,即坡口宽度为17mm ,组对间隙为5mm ,不留钝边。
坡口角度可根据板厚计算。
其比焊条电弧焊坡口小,金属填充量少,焊接变形也小,焊缝背面不需要清理,焊接质量高。
焊接工艺参数见表2。
表2 气电立焊工艺参数板厚δ/mm焊缝成形次数正面焊接电流I /A焊接电压U /V焊接速度v /(c m.m in-1)焊枪摆幅B /mmC O 2气体流量Q /(L ・m in-1)8～1213～1617～2526～40单面焊360～37037～3812～14025370～38038～3910～12025390～40039～408～101025400～41042～435～810～323040～60双面焊390～400①42～435～810～383060～80双面焊400～410②42～434～618～4530 ①背面焊接电流400～410A;②背面焊接电流410～420A 。
5 结 论(1)几年来,G LH -11气电立焊机在十几个大型高炉、热风炉炉体施工工程中的应用证明,其性能可靠稳定,焊接质量良好,大大减轻了工人的劳动强度,焊接速度是焊条电弧焊的30多倍,有力地保证了对工程工期的要求。
(2)高效气电立焊技术及其设备特别适合于高炉、热风炉炉体40～80mm 厚板的焊接,焊接效率高,综合成本低,具有良好的推广应用前景。
(收稿日期 2006 04 05)作者简介: 李景波,1956年出生,高级工程师。
主要从事各种焊接自动化技术及设备的研究,获得辽宁省科技进步二等奖2项,获得多项国家专利。
・05・焊接 2006(5)。
