洁净厂房的排水问题
电子工业洁净厂房给水排水设计
电子工业洁净厂房给水排水设计电子工业洁净厂房是一种要求非常高的厂房环境，具有严格的洁净程度和空气品质的要求。
其给水排水系统的设计与其他工业厂房有很大的不同，在设计过程中需要考虑到一些特殊的因素和要求，以确保环境的稳定和安全。
本文将围绕着洁净厂房给水排水系统的设计，阐述一些必要的内容。
一、洁净厂房给水系统的设计1、水质要求在电子洁净厂房的制造过程中，水质是至关重要的。
即使很小的水质问题，也会对产品质量和工厂生产产生影响。
影响电子洁净厂房产品质量的因素有很多，例如硬度、PH值和微生物，因此给水质量必须得到保障。
设计给水系统时，需要考虑到净水设备的选型和放置、水源管道的保护和监测等问题。
在必要时，要采用纯水设备，以确保水质符合标准，并且在水质监测方面进行定期检测。
2、供水管道的设计为了确保洁净厂房内的供水系统的稳定性，必须采取一些特殊的管道设计和布置措施。
废水管道必须与供水管道分开设计，以防止发生交叉感染。
此外，应选择耐腐蚀的管材，并采用无缝钢管或塑料管道。
在设计软连接时，应选择无污染的材料。
为了防止水流不畅和易维修，排水管道应该具备良好的排水能力和可靠的连接。
在安装时，应为管道和配件进行防腐处理和密封。
洁净厂房的给水设备是保证供水稳定性的关键，因此应该根据生产需要和运行要求选择适当的水处理设备，例如净水器、反渗透等，以确保水质的检测。
此外，还需要考虑给水设备的容量和可靠性。
在选择给水设备时，应注意其与其他设备的兼容性，以便进行联网和远程监测。
此外，需要预留一些设备备用，以便在故障发生时能够及时更换。
1、废水的处理和排放洁净厂房的废水来源主要包括生产过程和生活用水，这些废水都需要进行处理和排放。
废水排放必须符合国家和地方相关法规的要求，而洁净厂房要求废水排放必须达到更高的标准，以避免对生产环境和周围环境的污染。
为了避免废水中含有大量的杂质，导致水处理设备的过流或堵塞，废水应先进行一定的初步处理。
生产废水通常包括一些化学废水和一定量的油脂废水，因此需要对废水进行处理，达到国家和地方的排放标准。
电子工业洁净厂房给水排水设计
电子工业洁净厂房给水排水设计随着电子工业的快速发展，洁净厂房的建设已经成为电子工业生产过程中不可或缺的一部分。
洁净厂房的给水排水设计是其中非常重要的一部分，它直接关系到电子产品的生产过程环境和产品质量。
在这篇文章中，我们将详细介绍洁净厂房给水排水设计的相关内容。
1.1 给水设备的选择在洁净厂房的给水设计中，首先要选择合适的给水设备。
给水设备的选择应该根据洁净厂房的规模和生产工艺来确定。
一般来说，洁净厂房所使用的给水设备应该具备以下特点：一是设备本身要求高度洁净，能够保证供水的干净卫生；二是设备的控制精度要高，能够满足洁净厂房生产对水质的要求；三是设备要具有稳定性和可靠性，能够持续稳定地为洁净厂房提供所需的工艺水；四是设备的维护保养要方便，保证设备长期正常运行。
1.2 给水管网设计洁净厂房的给水管网设计应该符合洁净厂房的生产需求。
在管网的设计中，要考虑到洁净厂房的用水量、水的压力要求、水质要求等因素。
给水管网应该依据实际情况综合考虑，在保证供水充分的情况下尽量减少管网的阻力和压力损失，提高供水效率。
1.3 水质监测与控制为了满足洁净厂房对水质的要求，需要对给水进行定期的水质监测与控制。
通过对水质的监测，可以及时发现异常情况，保证给水水质符合洁净厂房的生产要求。
在监测的基础上，要采取相应的控制措施，保证给水水质的稳定性和可控性。
2.3 废水处理与排放在洁净厂房的生产中会产生大量的废水，为了保护环境和满足法律法规的要求，需要对废水进行处理和排放。
废水处理的方式可以根据废水的性质和排放标准来选择，一般来说，可以采取物理方法、化学方法、生物方法等处理方式。
处理后的废水要符合国家相关的排放标准才能够进行排放。
洁净厂房的给水排水设计是电子工业洁净厂房建设过程中极为重要的一部分。
给水排水设计的合理与否直接关系到洁净厂房的生产环境和产品质量。
只有在给水排水设计的过程中注重细节，并根据实际情况科学合理地选择和设计给水排水设备及管网，才能够保证洁净厂房在生产中可以得到充分的供水和排水保障，满足生产需求。
洁净厂房给水排水

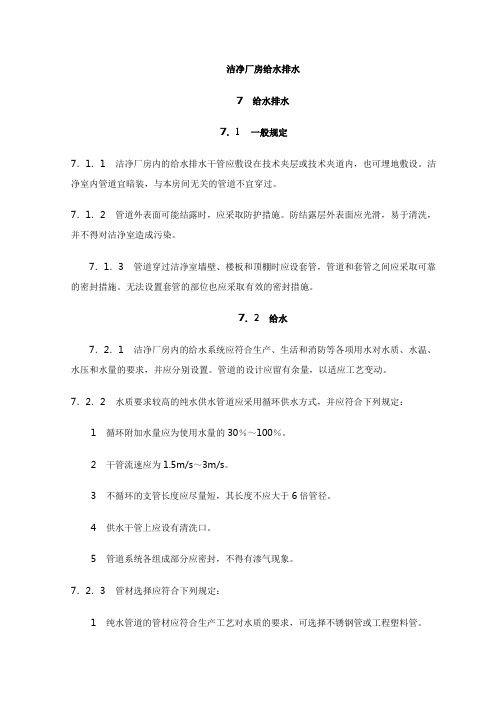

洁净厂房给水排水7 给水排水7．1 一般规定7．1．1 洁净厂房内的给水排水干管应敷设在技术夹层或技术夹道内，也可埋地敷设。
洁净室内管道宜暗装，与本房间无关的管道不宜穿过。
7．1．2 管道外表面可能结露时，应采取防护措施。
防结露层外表面应光滑，易于清洗，并不得对洁净室造成污染。
7．1．3 管道穿过洁净室墙壁、楼板和顶棚时应设套管，管道和套管之间应采取可靠的密封措施。
无法设置套管的部位也应采取有效的密封措施。
7．2 给水7．2．1 洁净厂房内的给水系统应符合生产、生活和消防等各项用水对水质、水温、水压和水量的要求，并应分别设置。
管道的设计应留有余量，以适应工艺变动。
7．2．2 水质要求较高的纯水供水管道应采用循环供水方式，并应符合下列规定：1 循环附加水量应为使用水量的30％～100％。
2 干管流速应为1.5m/s～3m/s。
3 不循环的支管长度应尽量短，其长度不应大于6倍管径。
4 供水干管上应设有清洗口。
5 管道系统各组成部分应密封，不得有渗气现象。
7．2．3 管材选择应符合下列规定：1 纯水管道的管材应符合生产工艺对水质的要求，可选择不锈钢管或工程塑料管。
2 工艺设备用循环冷却给水和回水管可采用热镀锌钢管、不锈钢管或工程塑料管等。
3 管道配件应采用与管道相应的材料。
7．2．4 循环冷却水管道应预留清洗口。
7．2．5 洁净厂房周围应设置洒水设施。
7．3 排水7．3．1 排水系统应符合工艺设备排出的废水性质、浓度和水量等要求。
有害废水应经废水处理，达到国家排放标准后排出。
7．3．2 洁净室内的排水设备以及与重力回水管道相连接的设备，必须在其排出口以下部位设水封装置，排水系统应设有完善的透气装置。
7．3．3 洁净室内地漏等排水设施的设置应符合下列规定：1 空气洁净度等级严于6级的洁净室内不应设地漏。
2 6级洁净室内不宜设地漏，如必须设置时，应采用专用地漏。
3 空气洁净度等级等于或严于7级的洁净室内不宜设排水沟。
电子工业洁净厂房给水排水设计
电子工业洁净厂房给水排水设计电子工业洁净厂房给水排水设计是指为了确保洁净厂房正常运行和生产需求，合理设计给水和排水系统的布局、设备和管道等，保证洁净厂房的用水供应和废水排放符合相关标准和要求。
下面是电子工业洁净厂房给水排水设计的相关内容。
一、给水系统设计1. 给水源：根据洁净厂房的用水需求，可选择市政给水或地下水作为给水源。
在选择地下水作为给水源时，需进行水质检测，确保水质符合标准。
2. 给水设备：根据用水需求及水质要求，选择适当的给水设备，如水泵、水箱等。
水泵可采用稳定流量和压力的调节控制方式，确保给水系统的稳定性。
3. 给水管道：根据洁净厂房的结构和用水点分布，合理布局给水管道。
给水管道应选用耐腐蚀、无毒、无味的材料，管道接口处应确保密封可靠，避免漏水。
4. 消防给水系统：根据洁净厂房的消防需求，设计消防给水系统。
消防给水系统应满足灭火用水的要求，防火水池的容积和备用水泵的配置应根据实际情况确定。
5. 给水质量监测：在给水系统中设置水质监测装置，以监测和控制给水质量，确保用水符合相关标准和要求。
1. 废水来源：根据洁净厂房的生产过程和废水产生点，合理划分废水来源，如生产废水、厕所污水等。
2. 排水设备：针对不同废水来源，选择合适的排水设备，如污水泵、污水处理设备等。
污水泵应具有耐腐蚀性能，以确保排水系统的可靠运行。
4. 废水处理：针对洁净厂房废水的特点，设计相应的废水处理系统。
废水处理设备可采用物理、化学或生物方法进行处理，确保废水排放符合相关环保标准。
三、能源节约设计在电子工业洁净厂房给水排水设计过程中，应充分考虑能源的节约利用。
如在给水系统设计中，可采用智能节水设备，控制用水量，避免浪费。
在排水系统设计中，可采用废水再利用技术，将合格的废水经过处理后再次利用，降低用水成本。
探索洁净厂房给排水设计
探索洁净厂房给排水设计洁净厂房的给水排水设计首先必须遵守《建筑给水排水设计规范》和《建筑设计防火规范》等国家有关给水排水工程设计规范。
非洁净区的给水排水设计在适当考虑洁净区特殊措施连接基础上可按一般规定设计，洁净区的给水排水设计必须遵守洁净厂房的特殊规定。
以下叙述均指洁净区的设计而言。
1给水1．1给水管道的一般布置洁净厂房内管道的敷设方式直接影响到洁净室的空气洁净度，因此，管道应尽量在洁净室外敷设，最大限度地减少洁净室内的管道。
一般洁净厂房内的洁净区都设技术夹层，常见的管道布置形式有：(1)各种干管布置在技术夹层、技术夹道、技术竖井内。
(2)暗装立管布置在墙板、异型砖、管槽或技术夹道内。
(3)支管由干管或立管接人洁净室，从上、下夹层引入，与工艺设备接管连接。
支管在洁净室内尽量走竖管，最好不用横管。
(4)安装在技术夹道(竖向)内的管道及阀件，可明装也可暗装在壁柜内；壁柜上加设活动板，便于检修。
上人技术夹层内的管道及阀件不设检修活动板，直接上人检修即可。
(5)由于洁净厂房均为恒温恒湿房间，采用净化空调通风，而生产工艺需要的管道又有不同的水温要求，管内外的温差使管外壁易结露；因此对于在洁净区内有可能结露的管道应采取防结露措施。
一般采用镀锌铁皮或铅皮作管道的外壳。
(6)管道穿过洁净室墙壁、楼板和顶棚时，应设套管，并密封。
主要的密封方法有微海绵、有机硅橡胶、橡胶圈及环氧树脂冷胶等。
1．2给水管道管材的选择由于洁净厂房内的生产工艺一般为超精细加工或要求无菌无尘，对于给水系统要求较为严格，所以给水系统应根据生产、生活和消防等各项用水对水质、水温、水压和水量的要求分别设置。
由于在洁净厂房中的生产工艺大都为技术发展迅速的行业，产品升级换代快，生产工艺变化多，所以在管道设计中应留有充分的余量，适当放大管径。
(1)一般的生活给水管道及循环水管在非洁净区和技术夹层内可采用工程给水塑料管、热镀锌钢管等；在洁净室内建议采用不锈钢管，管道的支托架也应采用不锈钢制作，且简洁，无死角，易清洗。
洁净厂房大面积屋面防排水施工工法
洁净厂房大面积屋面防排水施工工法一、前言洁净厂房大面积屋面防排水施工工法是一种适用于需求高水平环境卫生洁净度和更好防水排水性能的厂房屋面施工工艺。
通过科学的施工方法和措施，确保屋面的无尘、无水迹、无漏水，为生产流程提供洁净环境和防水排水保障。
二、工法特点1. 使用防水性能卓越的材料，如高强度防水卷材、高性能防水涂料等，保证屋面的可靠防水性能。
2.采用层层递减的斜屋面结构，确保屋面的顺利排水，避免积水和堵塞。
3. 使用无机材料，并进行特殊处理，以满足洁净度要求，并能够耐腐蚀、耐高温、耐磨损。
4. 施工过程中严格控制环境因素，如温度、湿度等，以确保施工质量的稳定性和一致性。
5. 结构设计合理，施工过程中注意细节处理，确保屋面的无缝连续性和无漏水隐患。
三、适应范围洁净厂房大面积屋面防排水施工工法适用于以下领域：1. 电子、光电、半导体等高科技产业的厂房，对环境洁净度要求极高。
2. 食品加工、制药等行业的洁净厂房，需要保持高度卫生和洁净度。
3. 具有高温、高湿、高腐蚀等特殊要求的工业厂房，需要防水排水保障。
四、工艺原理洁净厂房大面积屋面防排水施工工法的理论依据是结合工程实际需求，采取一系列科学的工艺措施，保证屋面的洁净、防水和排水性能。
首先，根据施工工法与实际工程之间的联系，充分了解工程要求和环境条件，确定屋面的结构设计和斜度，保证屋面的顺利排水。
其次，采用高强度防水卷材和高性能防水涂料，确保屋面的可靠防水性能。
特殊处理无机材料，以满足洁净度要求。
再次，严格控制环境因素，如温度、湿度等，避免对施工质量的影响。
综上所述，通过这些技术措施和工作原理，该工法能够满足洁净厂房大面积屋面的防水排水需求。
五、施工工艺 1. 准备工作：清理屋面，清除杂物和积水。
2. 底层处理：涂刷高性能防水涂料，确保底层的密封性和防水性能。
3. 中层处理：铺设高强度防水卷材，确保屋面的密封性和防水性能。
4. 顶层处理：使用特殊处理的无机材料，涂覆在中层上，实现洁净材料的要求。
洁净厂房的下水系统该如何设置
洁净厂房的下水系统该如何设置GMP的要求是在洁净厂房内应尽量少设或不设下水设施。
但在洁净厂房内由于生产操作的要求，仍需设置下水排放系统。
在洁净厂房的下水系统中，因各生产工艺和生产环节的要求不同，所排放下水的量、质等均有较大差异，在下水、凝水等的排放上有其不确定性。
所以，在下水排放时，下水管道内瞬时间处于水气混合状态，排放不顺畅时，在地漏处极易产生水汽倒冲、冒汽等现象。
在绝对标高较低的地区，因排水管道内始终存有积液，使排放不畅，尤其容易产生“水汽倒冲”现象，尽管在洁净区内所设置的洁净地漏有液封、有盖。
因有时下水管内水汽正压力过大，将会从洁净地漏盖处返溢。
这无疑将对洁净环境区域的洁净产生破坏，引起环境的污染或交叉污染。
解决问题的办法是：（1）洁净厂房内下水系统应分区、分排放介质单独设置下水系统。
若难以做到，也至少应使凝水排放与一般下水排放分开。
（2）在洁净地漏与下水管道连接处增设防倒灌装置。
尤其是象上海地区这类绝对标高较低地区建设洁净厂房。
显得更为重要。
若凝水排放与下水排放设在同一排水系统中，而凝水排放时的压力如不能及时释放，就将对地漏形成冲击，引起地漏的倒冲，掀盖等现象。
其次凝水排放时放出大量的热，无疑是给下水管内存液在进行加热，洁净地漏的水封也会受热，产生冒汽现象。
这些情况都会对洁净生产环境起到破坏作用，造成生产环境的污染。
若该下水系统是同几个不同生产环境相连，就极易造成各生产区域的交叉污染。
因此，下水系统的分区、分介质设置，再加上防倒灌装置，可将其污染的可能性降至最低。
结合有效的清洁、卫生、管理制度，可确保药品生产环境的洁净、卫生。
当然，我们也不否认一见钟情，就不能天长地久，但不是所有的人，都有这么好的福气，遇到愿意疼你爱你，陪你在俗世烟火里细水长流的人。
让你心动的，不一定可以陪你一生到老，只有愿意陪你在柴米油盐酱醋茶里，过平淡生活的人，才是你最终的选择。
我们很多人，心里都有一颗浪漫的种子，只是有的种子不断发芽，抽枝，最后长成了一棵参天大树。
电子工业洁净厂房给水排水设计
电子工业洁净厂房给水排水设计一、前言随着电子工业的迅猛发展，洁净厂房已广泛运用于半导体、电子元器件、精密仪器等电子行业中。
而给水排水系统作为洁净厂房中重要的基础设施之一，对于保证洁净厂房正常运行至关重要。
本文将对电子工业洁净厂房给水排水系统的设计进行探讨。
二、设计原则1.满足消防要求：电子工业洁净厂房存在火灾隐患，因此给水排水系统应满足相应的消防要求，例如设置合适的消防水位、消防水泵等。
2.保证水质安全：洁净厂房对水质要求较高，因此给水系统应设置适当的过滤设备，保证给水水源的清洁。
3.节约能源：合理利用能源是设计的重要原则之一，给水排水系统应考虑节约能源的措施，例如设置节能水泵、合理设置管网布局等。
4.可靠性和稳定性：给水排水系统应具备良好的可靠性和稳定性，以确保洁净厂房正常运行。
5.合理利用空间：洁净厂房内空间有限，给水排水系统应合理利用空间，确保布局紧密、管线疏通。
四、排水系统设计1.排水方案选择：根据洁净厂房的平面布局和建筑结构，选择合适的排水方案，例如底排、侧排或者顶排。
考虑到洁净要求的需要，一般采用底排和侧排的方式进行排水。
2.排水管网设计：根据洁净厂房的平面布局和排水需求，设计合理的排水管网布局，保证排水畅通。
排水管道应选择符合洁净要求的材质，例如UPVC管道，确保排水的清洁。
3.排水设备设计：排水泵、排水阀门等都是排水系统的重要设备，设计时要根据实际需求选择合适的设备，保证其性能可靠并能满足洁净厂房的需求。
4.废水处理：洁净厂房产生的废水需要进行处理，以确保废水不对环境造成污染。
可以选择合适的废水处理设备，例如沉淀池、过滤器等。
五、总结电子工业洁净厂房给水排水系统是洁净厂房中重要的基础设施，其设计应满足消防要求、保证水质安全、节约能源、具备可靠性和稳定性，并合理利用空间。
给水系统设计应考虑给水水源选择、水箱设计、给水管网设计、给水设备设计等方面。
排水系统设计应考虑排水方案选择、排水管网设计、排水设备设计、废水处理等方面。
电子工业洁净厂房给水排水设计
电子工业洁净厂房给水排水设计在电子工业洁净厂房的给水排水设计中，主要考虑的因素包括工艺需求、环境保护和安全性。
以下是一个简要的给水排水设计方案，以便满足洁净厂房的需求。
给水系统设计方案：1. 给水源：洁净厂房的给水源可以选择自来水或者地下水。
自来水质量相对稳定，但需要密封处理以保持洁净度。
地下水需要经过水质检测和净化处理，以确保达到使用要求。
2. 给水管网：给水管网应按照工艺和消防需求进行合理布局，保证各个区域的水压稳定，避免死角和积水，减少细菌滋生的可能性。
给水管网的材料可以选择耐腐蚀的塑料或不锈钢管道。
3. 给水设备：给水设备包括水泵、水箱、过滤器等。
水泵应根据使用需求和水压要求选型，水箱应具备足够的储水容量，并设有消毒系统以保持水质。
过滤器则用于去除水中的杂质和细菌。
排水系统设计方案：1. 排水管网：排水管网应合理布局，确保各个区域的排水畅通。
洁净厂房的排水管道宜选择耐腐蚀、易清洁的材料，如不锈钢或聚氯乙烯。
管道应严密连接，避免水漏和气味扩散。
2. 排水设备：排水设备包括下水道、排水泵、沉淀池等。
下水道应设置在地面与设备底部之间，以方便排放和维护。
排水泵用于将污水抽送至污水处理系统，污水沉淀池则用于沉淀和去除污水中的固体颗粒。
3. 排水处理：洁净厂房的排水需要进行处理以满足环保要求。
常见的处理方式包括物理处理、化学处理和生物处理。
物理处理包括过滤、沉淀等，化学处理可以使用药剂消毒和调节pH值，生物处理则依靠微生物分解有机物质。
总结：电子工业洁净厂房的给水排水设计需要兼顾工艺要求、环境保护和安全性。
在给水方面，要确保稳定的水质和压力，并设置过滤和消毒设备以保持洁净度。
在排水方面，要布置合理的管网，并选用耐腐蚀的材料，进行适当的处理以达到环保标准。
给水排水设备的选型和污水处理方案也是设计的重点。
电子工业洁净厂房给水排水设计
电子工业洁净厂房给水排水设计
一、背景介绍
电子工业洁净厂房是电子产品生产过程中的关键环节，要求厂房内部空气质量达到一定的洁净度标准，以保证电子产品的质量和可靠性。
给水排水设计是洁净厂房建设的重要环节，直接关系到厂房内部的生产状况和员工的生活质量。
二、设计原则
1. 厂房内部设有大量的设备，给水系统要满足设备的用水需求，确保设备正常运行。
2. 厂房内设有高效过滤装置，保证给水水质达到洁净厂房的标准要求。
4. 设计符合节水环保要求，减少资源浪费和环境污染。
三、给水系统设计
1. 给水系统应采用中央供水方式，通过水泵将水源抽送至厂房内。
2. 设计用水冷却和净水处理设备，保证给水水质的洁净度。
3. 设计合理的给水管道布局，确保水流畅通，并避免死角和积水。
4. 设计房内的消防给水系统，保证厂房内的消防安全。
5. 设计反渗透等节水设备，控制水的使用量，实现节水环保。
1. 设计厂房内的污水集中处理系统，将厂房内的污水集中处理，避免污水外溢。
2. 排水管道要保持通畅，避免堵塞和积水，定期清理管道。
3. 设计合理的雨水排水系统，将厂房内的雨水排放到污水处理系统或外部排水渠道。
五、结论
电子工业洁净厂房的给水排水设计是保证生产环境洁净度的重要环节。
通过合理设计给水系统和排水系统，可以确保设备正常运行，提高生产效率和产品质量。
节水环保也是设计的重要考虑因素，减少水的使用量和环境污染。
在给水排水设计过程中，需要考虑到电子工业洁净厂房的特殊需求，提高设计的适应性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洁净厂房的排水问题
洁净厂房的排水问题
洁净室内的排水设备以及与重力回水管道相连接的设备，必须在其排出口以下部位设水封装置。
排水系统应设有完善的透气装置。
洁净室内重力排水系统的水封和透气装置对于维持洁净室内各项技术指标是极其重要的。
除了对于一般厂房防止臭气进入外，对于洁净室若不能保持水封会产生室内外空气对施。
在正常工作时，室内洁净空气会通过排水管向外掺漏；当通风系统停止工作时，室外非洁净空气会向室内倒攘，影响洁净室的洁净度、温温度，并消辑洁净室的冷量。
洁净室内的地漏等排水设施的设置应符合下列要求.空气洁净度严于6级的洁净室内不得设地漏。
6 级洁净厂房内不宜设地漏。
洁净重内地漏应采用带有密封盖的专用地漏。
等于或严于7级的洁净室内不宜设排水沟。
等于或严于7级的洁净室内不得穿过排水立管：其他洁净室（不含生物洁净室）内穿过排水立管时不应设检查口。
·等于或严于7 级的洁净室内不宜设排水沟。
洁净厂房内应采用不易积存污物，易于清洗的卫生设备、管道、管架及其附件。
为了从各个方面维护洁净厂房的洁净度，一般洁净厂房内的 E生器具均采用自陶瓷或不锈钢制品，而不用水磨石或水泥制晶。
明露的卫生器具和工艺设备配件尽量选用表面光滑易于清洗的高档的镀锚或工程塑料制品等c 洁净厂房宜设置消防排水措施考虑到洁净厂房内设备、仪器比较贵重或其制成品价值昂贵，消防后应尽快排除积水，特别是仓库、夹层等处更应尽量避免被积水浸泡，以便减少损失。
洁净厂房的卫生设备及其配件的选择是非常重要的。
首先卫生间的整体设计应达到宾馆级的际准，其次是卫生洁具的选择也应达到相应的标准。
另外，地漏的选择也非常重要，应选用带盖的不锈钢洁净地漏以及无菌地漏等。
