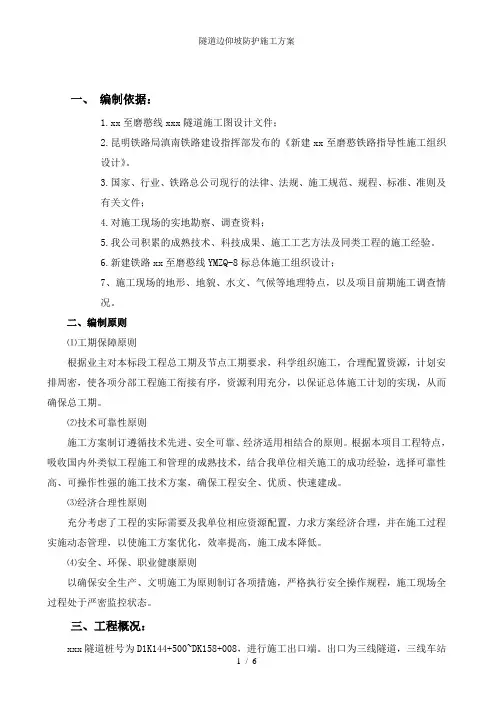

一、编制依据：1.xx至磨憨线xxx隧道施工图设计文件；2.昆明铁路局滇南铁路建设指挥部发布的《新建xx至磨憨铁路指导性施工组织设计》。
3.国家、行业、铁路总公司现行的法律、法规、施工规范、规程、标准、准则及有关文件；4.对施工现场的实地勘察、调查资料；5.我公司积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验。
6.新建铁路xx至磨憨线YMZQ-8标总体施工组织设计；7、施工现场的地形、地貌、水文、气候等地理特点，以及项目前期施工调查情况。
二、编制原则⑴工期保障原则根据业主对本标段工程总工期及节点工期要求，科学组织施工，合理配置资源，计划安排周密，使各项分部工程施工衔接有序，资源利用充分，以保证总体施工计划的实现，从而确保总工期。
⑵技术可靠性原则施工方案制订遵循技术先进、安全可靠、经济适用相结合的原则。
根据本项目工程特点，吸收国内外类似工程施工和管理的成熟技术，结合我单位相关施工的成功经验，选择可靠性高、可操作性强的施工技术方案，确保工程安全、优质、快速建成。
⑶经济合理性原则充分考虑了工程的实际需要及我单位相应资源配置，力求方案经济合理，并在施工过程实施动态管理，以使施工方案优化，效率提高，施工成本降低。
⑷安全、环保、职业健康原则以确保安全生产、文明施工为原则制订各项措施，严格执行安全操作规程，施工现场全过程处于严密监控状态。
三、工程概况：xxx隧道桩号为D1K144+500~DK158+008，进行施工出口端。
出口为三线隧道，三线车站进洞1124m。
在洞口用挖机探测揭露地质状况：表部堆积粉质粘土及碎石土约1m~2m，上为坡积粉质粘土、碎石土块石土，下伏泥岩灰岩，节理裂隙较发育，呈碎块状；采用超前管棚辅助施工措施，不影响正常施工，具备进洞条件。
地理位置：本隧道位于云南南部山区墨江县境内，距墨江县城23公里，出口是深沟河流，四面环山。
地质构造：地处丘陵斜坡，自然坡度40~50度左右，表部覆盖薄层含粘性土碎石，灰黄色，松散，厚1~2.0米，下伏泥岩砂岩灰岩，钙质泥岩，厚层状，风化裂隙发育，围岩稳定差。
洞口边仰坡开挖与支护施工方案
边、仰坡开挖与防护施工方案编制:复核:批准：中铁三局海南东环铁路项目经理部五总队边、仰坡开挖与防护施工方案一、编制依据1、《客运专线铁路隧道工程施工技术指南》（TZ214—2005）；2、《客运专线铁路隧道工程施工质量验收标准》铁建设［2005］160号;3、《铁路隧道施工规范》(TB10204-2002);4、《铁路隧道喷锚构筑法技术规范》（TB10108—2002）；5、新建海南东环铁路设计图纸等.二、编制原则1、熟悉并掌握隧道边、仰坡开挖与防护的技术与规范，使施工有效、快速进行.2、确保隧道施工的安全,并能够满足设计与规范的要求，争取提早进洞。
三、适用范围适用于海南东环铁路DHZQ-4标内穿岭隧道、文尖岭隧道、芭蕉岭隧道洞口边仰坡开挖与防护工程中使用。
四、施工准备1、熟悉施工图纸，编制施工工艺和作业指导书,做好各项技术交底。
2、做好现场劳动力组织及工艺特点，准备好各种施工机械，并检查其性能及完好率，使其能满足施工要求；3、组织好施工所需的各项材料，在数量和质量上应满足施工要求;4、清理场地，清除洞门口范围内边坡、仰坡以上可能滑塌的表土、危石，不留后患。
5、勤测量,准确定出边仰坡开挖的界限桩。
6、按照设计雨季前做好洞顶边仰坡外截水天沟,以防止地表水对边仰坡造成冲刷破坏。
五、工艺步序1、测量放线测量人员首先对隧洞的各个控制点进行复核，再精确放出洞口边、仰坡的开挖边线，并以白灰标定，开挖线要求圆顺.2、截水天沟的施作洞顶截水天沟位置结合现场实际情况布设，设计布置在边仰坡开挖线外5～10m，天沟采用人工开挖和人工砌筑，自低处向高处分段开挖和砌筑，并根据现场实际情况进行分段，分段长度应根据天沟流水坡度来确定，一般情况下，为15～20m。
并必须在边、仰坡施工前完成,确保坡面稳定。
3、边、仰坡开挖洞口边、仰坡开挖严格按设计控制坡度,对于边坡厚度较大的地方采用挖掘机协助开挖、人工修坡的方式进行。
开挖自上而下进行，采取分层开挖，并每层检查边坡坡度，随挖随支护，加强防护，随时监测、检查山坡稳定情况。
隧道边仰坡施工方案

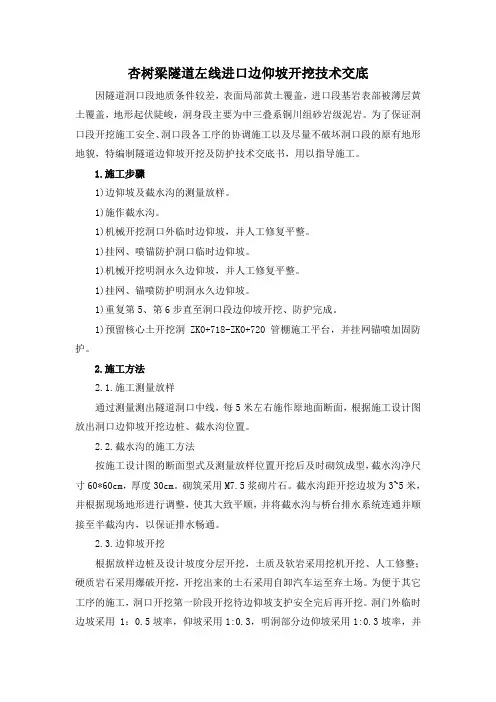

杏树梁隧道左线进口边仰坡开挖技术交底因隧道洞口段地质条件较差，表面局部黄土覆盖，进口段基岩表部被薄层黄土覆盖，地形起伏陡峻，洞身段主要为中三叠系铜川组砂岩级泥岩。
为了保证洞口段开挖施工安全、洞口段各工序的协调施工以及尽量不破坏洞口段的原有地形地貌，特编制隧道边仰坡开挖及防护技术交底书，用以指导施工。
1.施工步骤1)边仰坡及截水沟的测量放样。
1)施作截水沟。
1)机械开挖洞口外临时边仰坡，并人工修复平整。
1)挂网、喷锚防护洞口临时边仰坡。
1)机械开挖明洞永久边仰坡，并人工修复平整。
1)挂网、锚喷防护明洞永久边仰坡。
1)重复第5、第6步直至洞口段边仰坡开挖、防护完成。
1)预留核心土开挖洞ZK0+718-ZK0+720管棚施工平台，并挂网锚喷加固防护。
2.施工方法2.1.施工测量放样通过测量测出隧道洞口中线，每5米左右施作原地面断面，根据施工设计图放出洞口边仰坡开挖边桩、截水沟位置。
2.2.截水沟的施工方法按施工设计图的断面型式及测量放样位置开挖后及时砌筑成型，截水沟净尺寸60*60cm，厚度30cm。
砌筑采用M7.5浆砌片石。
截水沟距开挖边坡为3~5米，并根据现场地形进行调整，使其大致平顺，并将截水沟与桥台排水系统连通并顺接至半截沟内，以保证排水畅通。
2.3.边仰坡开挖根据放样边桩及设计坡度分层开挖，土质及软岩采用挖机开挖、人工修整；硬质岩石采用爆破开挖，开挖出来的土石采用自卸汽车运至弃土场。
为便于其它工序的施工，洞口开挖第一阶段开挖待边仰坡支护安全完后再开挖。
洞门外临时边坡采用 1：0.5坡率，仰坡采用1:0.3，明洞部分边仰坡采用1:0.3坡率，并设置3m宽台阶做为缓冲面。
2.4.边仰坡支护边仰坡采用喷锚支护,喷射混凝土为C20混凝土，厚10cm。
锚杆为Φ22早强砂浆锚杆，长3 .5m，按1.2*1.2梅花形布置，Φ8钢筋网间距20cm×20cm。
1）打孔：在挖成形的边仰坡上，用气腿式风钻打眼，孔眼的方向垂直于坡面。
洞口边仰坡开挖与支护施工方案
洞口边仰坡开挖与支护施工方案
在洞口边仰坡开挖与支护的施工过程中，首先要进行周密的方案设计和施工准备工作。
本文将探讨在洞口边仰坡开挖过程中需要注意的问题以及有效的支护施工方案。
开挖前准备工作
在进行洞口边仰坡开挖之前，首先需要对工程现场进行详细勘测和设计，确定地质情况和设计要求，了解地质构造、岩土性质等重要信息。
此外，还需要进行周边环境的调查，如周边建筑、管线等，以避免对周边环境造成影响。
开挖施工过程
在实际的开挖过程中，应根据地质情况采取合适的开挖方法和措施，确保施工安全。
对于较复杂的地质条件，可以采用爆破、挖掘机械等方法，同时要控制开挖的速度和深度，避免发生坍塌等意外情况。
支护施工方案
针对洞口边仰坡的支护施工，可以采用多种方案来保障施工安全和工程质量。
常用的支护方式包括喷支、钢支撑、锚杆等。
在选择支护方案时，要结合地质条件和设计要求，保证其能够有效地支护周围土体，确保施工安全。
施工注意事项
在洞口边仰坡开挖与支护的整个施工过程中，施工人员需要严格遵守相关施工规范和操作规程，做好安全防护工作，确保施工过程中不发生安全事故。
同时，要及时处理施工中出现的问题，保障工程的顺利进行。
结束语
通过对洞口边仰坡开挖与支护施工方案的探讨，我们深入了解了在该过程中需要重点关注的问题和有效的施工方法。
只有在施工过程中严格按照设计要求和操作规程进行，才能确保工程安全、高效地进行。
洞口边仰坡防护施工方案
广西三柳高速公路第一合同段项目经理部（K0+000～K9+900）隧道洞口边仰坡施工技术方案施工单位: 河北建设集团有限公司监理单位：广西桂通工程咨询有限公司业主单位：广西金龙高速公路有限公司日期：二零一四年九月目录一、编制依据 (5)二、工程概况 (5)一）、工程简介 (5)二）、工程地质概况 (5)三、施工准备 (7)（一）测量 (7)（二）材料 (7)（三）人员 (7)（四）机械设备 (8)四、施工工艺与方法 (8)（一）边仰坡开挖 (8)（二）护坡清理 (8)（三）边仰坡开挖 (8)（四）人工清理、砂浆锚杆成孔 (10)（五）砂浆锚杆施工前准备 (10)（六）注浆、插锚杆 (11)（七）施工要点： (11)（八）预制钢筋网，铺挂钢筋网： (12)（九）施工要点 (13)（十）质量要求 (13)（十一）湿喷法喷混凝土施工工艺流程及措施 (13)五、安全防护 (16)六、安全保证措施 (16)七、工程质量保证措施 (18)1、工程质量保证措施 (18)2、工程质量实施措施 (20)八、文明施工及环境保护措施 (21)隧道洞口边仰坡施工方案一、编制依据1、《公路工程技术标准》JTG B01-20032、《公路隧道设计规范》JTG D70-20043、《公路工程地质勘察规范》JTJ064-984、《公路工程抗震设计规范》JTJ004-895、《混凝土结构设计规范》GB500108-20086、《地下工程防水技术规范》GB50108-20087、《中华人民共和国工程建设标准强制性条文》公路工程部分8、《公路工程基本建设项目设计文件编制办法》9、广西壮族自治区交通运输厅“关于三江至柳州公路初步设计的批复（桂交基建函[2010]564）二、工程概况一）、工程简介夏村隧道隧址区位于夏村西南侧约1.3km，县城西侧约7km。
进口位于夏村西南侧约1.2km，出口位于程村浔江大桥西桥头西南侧约500m的山坡上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某隧道洞口边仰坡锚防护施工方案
一、编制依据
１、重庆彭水至贵州务川二级公路改建工程某合同段一阶段施工设计图、合同文件及相关技术规范；
２、交通部颁布的公路工程技术标准，路基、桥涵等施工技术规范；
３、我方技术员经现场踏勘、走访调查所取得的各种资料。
4、我公司人员素质，技术装备、财务能力等综合情况及可
调用到本工程的各类资源。
二、工程概况：
某隧道隧道全长258m。
隧道进出洞口均为冲沟，以强风化岩为主。
进口坡度较陡，又临近一条小水沟，当开挖洞口形成临空面时，极易使土体沿土岩接触面产生滑动。
出口受裂隙及在施工爆破破坏下，局部地段会产生小规模坍塌和掉块。
须对边仰坡进行锚喷防护处理。
防护处理方案为锚喷网结合，采用C20喷射砼，厚15cm，ф8钢筋网，网格间距@=20cm×20cm，锚杆采用砂浆锚杆，边仰坡锚杆长度采用L=3.5m，间距@=100×100cm，沿边仰坡梅花形布置。
三、锚喷网支护施工方案及方法：
（1）、锚杆施工
ф22砂浆锚杆按间距100cm×100cm梅花形布置，原则上垂直坡面设置，并适当考虑围岩层面的关系，尽量与岩面垂直，锚杆单根长度3.5m。
锚杆用气腿式风动凿岩机钻孔，孔径40mm，钻眼位置、方
向、孔径严格控制，钻孔完毕后，用气清孔，并将锚杆边旋转动送入眼孔，安装止浆塞，注入水泥砂浆，注浆时应将眼孔中气体排出，注浆压力控制在0.5~1Mpa，锚杆施工要求锚杆孔位偏差不大于200mm，孔洞保持直线；孔深不得小于设计长度，杆体露出面的长度，不应大于喷层厚度。
锚杆施工工艺见“附图”。
（2）、挂网施工
钢筋网采用ф8直径圆钢焊接，网格间距为20×20cm，单层布置。
钢筋网在洞口钢筋棚加工成片，每片加工尺寸 1.5m×2.0m，然后运到现场安装，钢筋网应焊接在锚杆上，保护层厚度不小于4cm。
钢筋网的加工、安装要求：钢筋网的网眼尺寸误差±10mm，对角线误差10mm；钢筋网的漏焊、开焊不得超过焊点的2%，且不应集中；钢筋网在安装时应搭接10cm；钢筋网与钢架的焊接必须牢固，防止喷射混凝土的过程中发生塌落。
（3）、喷射砼施工：
喷混凝土采用潮喷工艺，以减少回弹及粉尘，创造良好的施工环境。
喷射用砼在拌合站拌制，由运料车运至喷射工作面。
喷射砼配合比由现场试验室根据试验选择，并经过试验验证。
使用1台潮式喷射机施工。
喷前清除松动危石，按经监理工程师批准的配合比将配料在洞口拌合站拌合均匀，然后将混合料运送到喷射点，用分层喷射，分层厚度拱部一次不超过5cm，自下而上分段进行，喷射作业要配合熟练的喷射工，喷嘴应与受喷面保持垂直，同时与受喷面保持一定的距离，一般为0.6~1.0m。
回弹料严禁重复使用，喷射混凝土的喷层厚
度平均厚度≥设计值；最小厚度≥0.5设计值，且有60%≥设计。
对于超挖部分或受喷面明显凹凸不平处，采用同等级强度混凝土喷射补平和回填。
喷射混凝土时应注意的事项：
1）、所用材料必须符合符合图纸及相关文件、规范的规定。
2）、干混合料宜随拌随用，无速凝剂掺入的混合料，存放时间不应超过2小时，掺速凝剂后，存放时间不得超过20分钟。
3）、喷射砼表面不允许开裂、漏水，也不允许钢筋、锚杆外露。
4）、喷射砼如果出现尚在扩展或危急使用安全的裂缝和离鼓现象时，应凿除重喷。
5）、当受喷面有水时，先清除岩层表面之水。
通过实验在混凝土中增添外加剂。
6）、喷射混凝土表面应平整，如有缺陷或损伤应修复完好。
7）、新喷射的混凝土应洒水养护。
8）、在已有混凝土表面上进行喷射时，应清楚剥离部分，以保证新老混凝土之间具有良好的粘结强度。
喷射砼施工工艺见“施工工艺框图”。
四、安全、质量措施
（1）、在施工前对相关人员进行现场安全和质量培训，并认真进行意识教育，对于质量要求和标准，做到人人明白，个个清楚，自觉遵守。
（2）、严格执行安全、质量管理制度，从管理上确保安全和质量措施的落实。
（3）、在高于3m的坡面上作业时，必须挂安全绳。
（4）、各种施工机械必须制订相应的、详细的操作规程，并严格执行。
夜间作业时，应有足够的照明设备。
（5）、施工前应认真检查和处理作业区的危石，施工机具布置在安全地带。
（6）、检查电源、设备、管路，发现问题应及时处理，锚喷支护作业中应有人随时观察坡面变化情况。
（7）、喷射堵管时，应将管路顺直，紧按喷头不得朝向人员和设备。
潮式喷射砼工艺框图
砂浆锚杆施工工艺框图
