金刚石表面镀覆金属的性能研究_张凤林

合集下载

钎料性能影响因素

钎料性能影响因素

钎料:(1)熔点:熔点不能高于金刚石石墨化温度,也不能过低,若熔点太低,则在磨削过程中,可能因为较高的磨削温度导致钎料软化,造成磨粒过早脱落。

目前, Ni-Cr 钎料应用最广泛,但其钎焊温度较高( 900℃以上),金刚石有石墨化的倾向,影响钎焊金刚石的强度和工具寿命。

一种思路:(常用钎料为镍基合金→钎焊温度太高使金刚石石墨化→通入磷蒸汽降低镍基合金熔点→含磷的钎焊把持力不够→用镀Ti、Cr金刚石改善结合强度)(2)润湿性:钎料对金刚石具有良好的浸润、扩散作用。

较好的浸润、扩散作用可以保证钎料与金刚石磨粒之间形成牢固的化学冶金结合,提高钎焊强度。

张凤林等通过在钎料合金中添加Cr 、Ti 金属粉,改善了钎料合金对金刚石的润湿性能。

(3)稳定性:钎料应具有稳定、均匀的成分,以减少钎焊过程中的偏析现象和易挥发元素的损耗。

(4)强度:钎料具有一定的强度和硬度。

在磨削过程中,如果钎料强度和硬度不够,那么将导致自身快速磨损,失去对磨粒把持能力。

Khalid 等通过分析金刚石、钎料和基体三者之间的界面,发现 Ti 元素的加入也使钎料本身的强度增大,耐磨性增大,但是Ti 含量过多,会导致合金熔点升高,以及金属化合物增多,钎焊接头脆性增大。

(5)残余应力:避免由于物理性能的不匹配导致金刚石与钎料截面处产生较大的残余应力。

金刚石镀膜:金刚石镀膜是指在金刚石表面镀覆一层亲和性金属,并且使镀层与金刚石之间发生牢固的化学键合,降低金刚石的表面能,使之易于被金属结合剂所浸润,改善金刚石表面的可焊性,实现金刚石与金属之间的强力冶金结合。

马伯江等通过使用表面镀覆了一层非晶态碳膜的金刚石颗粒进行钎焊实验,发现浸没在钎料层下面的金刚石表面生成了形核质点分布较均匀的铬碳化合物,钎料对金刚石具有良好的钎焊效果。

邓朝晖等利用 Cu-10Sn-5Ti 钎料粉末在钢基体上真空钎焊镀 Ti 金刚石,发现金刚石由于镀 Ti 层的保护隔离作用,大大降低了热损伤和石墨化,且金刚石的晶型完整。

金刚石绳锯中串珠基体铜镀层与钴基工作层之间结合性能分析

金刚石绳锯中串珠基体铜镀层与钴基工作层之间结合性能分析

金刚石绳锯中串珠基体铜镀层与钴基工作层之间结合性能分析王艳娇;郭桦;张星;张顺林【期刊名称】《金刚石与磨料磨具工程》【年(卷),期】2013(033)003【摘要】研究了铜镀层厚度对Co基串珠工作层胎体与基体之间结合力的影响.自行设计一套单颗串珠剪切力检测装置,并对工作层与基体之间的剪切力进行测量,以表征工作层与基体之间的结合性能.借助电子探针显微分析仪(EPMA)观察了界面附近的组织显微结构并测定其元素分布.借助扫描电镜(SEM)观察了胎体剥离面的形貌.实验结果表明:采用电镀铜基体烧制成形的串珠,相比无电镀基体的串珠绳锯,可有效地增强基体与工作层之间的结合性能;随着金属镀层厚度的增加,串珠工作层与基体结合面剪切力值和结合强度值呈现增加的趋势,其值与无电镀基体相比分别增加了20.9%~ 35.4%和31.1%~57%.【总页数】7页(P5-11)【作者】王艳娇;郭桦;张星;张顺林【作者单位】华侨大学脆性材料加工技术教育部工程研究中心,厦门361021;华侨大学脆性材料加工技术教育部工程研究中心,厦门361021;华侨大学脆性材料加工技术教育部工程研究中心,厦门361021;华侨大学脆性材料加工技术教育部工程研究中心,厦门361021【正文语种】中文【中图分类】TQ164;TG74【相关文献】1.铜-锌-钴三相合金镀层钢丝帘线与无钴橡胶胶料的粘合 [J], 张兰波;刘春芳2.无刻蚀镀铁工艺及其对镀层与基体结合强度,镀层硬度处理的探讨 [J], 张卫民3.银基体上铜等离子体基离子注入层的成分分布 [J], 于伟东;夏立芳;马欣新;孙跃;孙明仁4.铜铁界面含氧层对镀层结合强度的影响 [J], 冯绍彬;商士波;冯丽婷;包祥;张经纬;李宗慧5.厦门致力金刚石科技股份有限公司获金刚石串珠制备及无基体支撑层的绳锯发明专利 [J],因版权原因,仅展示原文概要,查看原文内容请购买。

金刚石表面镀覆金属的性能研究_张凤林

金刚石表面镀覆金属的性能研究_张凤林
3 试验结果与分析
经盐浴镀和化学镀后, 几乎 100% 的金刚石均被 镀覆上金属, 表明这两种金属镀覆工艺是可行和成功 的。盐浴镀 Ti 的金刚石表面呈灰黑色; 化学镀 Ni 的 金刚石表面呈亮银色, 镀 Cu 的金刚石表面呈红色。
( 1) X 射线衍射分析 用 Y-4Q 型 X 射线衍射仪测得的镀覆金属后金 刚石 X 射线衍射图谱如图 1 所示。由图可见, 盐浴 镀 Ti 的金刚石出现了 TiC 的衍射峰, 表明 T i 与金刚 石通过 TiC 形成了化学冶金结合。化学镀 Ni 和 Cu 的金刚石上都有 Ni 和 Cu 的衍射峰出现; 镀 Ni 金刚
图 1 镀覆金属后金刚石 X 射线衍射图谱
石的表面镀层大多为非晶 Ni, 由于 Ni 层较厚, 所以 金刚石的衍射峰很弱。
( 2) 镀层表面形貌分析 图 2 为 用 PHILIPS XL- 30FEG 扫描电 子显微镜 观察到的镀 T i、镀 Ni 和镀 Cu 金刚石的表面形貌。 由图可见, 盐浴镀 Ti 和化学镀 Ni 的金刚石表面镀 层致密均匀, 而化学镀 Cu 的金刚石表面镀层较为疏 松, 且存在未镀覆部位, 这是由于 Cu 镀层较薄且易 氧化, 引起镀层剥落, 导致镀层表面结构疏松。
( b) 化学镀 Ni
图 3 镀层与金 刚石的界面结构
( 4) 盐浴镀和化学镀对金刚石性能的影响 ¹ 对抗压强度的影响 表 1 为盐浴镀 T i 和化学镀 Ni、Cu 金刚石颗粒 的抗压强度对比情况。
表 1 单颗粒金刚石抗压强度对比情况
金刚石状态 镀前 盐浴镀 Ti 化学镀 Ni 化学镀 Cu
抗压强度( kgf) 6
* 广东省自然科学基金资助项目( 项目编号: 990142) 广东工业大学青年基金资助项目( 项目编号: 992034)

金刚石表面特性及表面金属化

金刚石表面特性及表面金属化

• 连生体进一步分成不规则连生体、平行连生体和双 晶(有连生双晶、穿插双晶、板状双晶等)。 • 多晶体有圆粒金刚石(波尔特型)、浅红金刚石和黑 金刚石等几种。 • 圆粒金刚石是由颗粒连生体和不规则连生体等微 晶形成的球状集合体,呈乳白色到钢灰色,常有裂 缝,硬度很大。 • 浅红金刚石是一种由中心向外放射状排列的微晶 金刚石组成的集合体,外形呈圆球状。这种多晶体 外壳坚硬,内核较软,硬度比圆粒金刚石和黑金刚 石低,强度比圆粒的高。 • 黑金刚石由更细金刚石组成的微密或多孔的集合 体,呈黑色、灰色或绿色,外形不规则。有的黑金 刚石表面有珐琅光泽,硬度略低于圆粒金刚石,但 韧性好。
金刚石表面特性及 表面金属化
—— 金刚石表面处理专题报告——
傅圣利
前 言
• 金刚石由于具有高硬度、低摩擦系数、高热导率、 低膨胀系数、低放射性等许多优异的物理特性, 在许多工业领域都得到应用。尤其是由金刚石和 金属、陶瓷或高分子树脂结合在一起做成的金刚 石工具,不仅被广泛用于民用建筑与土木工程、 石材加工业、汽车工业、交通工业、地勘与国防 工业等领域和其它现代高新技术领域,而且在宝 石、医疗器械、木材、玻璃钢、石材工艺品、陶 瓷、复合金属和硬脆材料等众多新领域不断出现, 社会对金刚石工具的需求也逐年增加。
3.1 基本原理
• 在金刚石表面镀覆或增加涂层以改变金刚 石表面粗糙镀对于树脂基金刚石工具也是 常用的变法,但其结合强度没有化学结合 显著。 • 金刚石表面金属化不仅能使金刚石与金属 粘接剂产生化学键合,而且能改变金刚石 表面形状,增加物理嵌合作用,提高金刚 石把持力,是金刚石最普遍采用的表面处 理方法。
• 空气中温度高于650℃时,-NO2、-NO3、 -SO3H基吸收带消失,桥接的含氧基吸收带强 度降低; • 用氢处理甚至在20℃时,呈现不同C-H基的 特征吸收带,同时-C=O、-COOH、-CHO和 -CO-O-OC-消失;900℃时用氢处理导致 -OH基脱除和C-H键含量增加。 • 化学改性处理对金刚石与水的表面接触角 影响很大(表3):

金属基金刚石工具结合剂中添加合金元素的研究进展-v11终稿

金属基金刚石工具结合剂中添加合金元素的研究进展-v11终稿

金属基金刚石工具结合剂中添加合金元素的研究进展司卫征袁慧张凤林王成勇(广东工业大学机电工程学院广州510006)摘要本文综述了金属基金刚石工具结合剂中添加各种合金元素的研究进展。

重点阐述了骨架材料、碳化物形成元素、稀土、非金属元素等在金属结合剂的作用及其影响机理。

关键词:金刚石工具,金属结合剂,合金元素Research advances of adding alloying elements in the bondof metal matrix diamond toolsSi Weizheng Yuan Hui Zhang Fenglin Wang Chengyong(Faculty of Mechanical & Electronic Engineering, Guangdong University ofTechnology, Guangzhou 510006, China)Abstract:In this paper the advances of several kinds of alloying elements added in the bond of metal matrix diamond tools are summarized. The effect and working mechanism of skeleton material, carbide-forming elements, rare-earth and non-metallic elements in the bond are discussed. Keywords: diamond tools, metal bond, alloying elements1.引言金刚石由于其极高的硬度被广泛应用于地质勘探和脆硬材料的切割、磨削及抛光等领域。

在最常用的金属基金刚石工具中,金刚石是切削元件,金属胎体用来固结切削元件,并使之有适当的出刃。

金刚石微粉表面镀覆研究进展

金刚石微粉表面镀覆研究进展

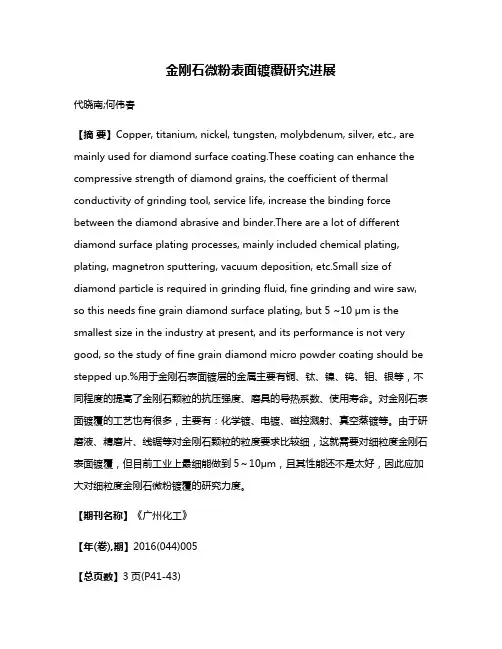

金刚石微粉表面镀覆研究进展代晓南;何伟春【摘要】Copper, titanium, nickel, tungsten, molybdenum, silver, etc., are mainly used for diamond surface coating.These coating can enhance the compressive strength of diamond grains, the coefficient of thermal conductivity of grinding tool, service life, increase the binding force between the diamond abrasive and binder.There are a lot of different diamond surface plating processes, mainly included chemical plating, plating, magnetron sputtering, vacuum deposition, etc.Small size of diamond particle is required in grinding fluid, fine grinding and wire saw, so this needs fine grain diamond surface plating, but 5 ~10 μm is the smallest size in the industry at present, and its performance is not very good, so the study of fine grain diamond micro powder coating should be stepped up.%用于金刚石表面镀层的金属主要有铜、钛、镍、钨、钼、银等,不同程度的提高了金刚石颗粒的抗压强度、磨具的导热系数、使用寿命。

金刚石表面金属化_镀膜_的试验研究

Key words : metallization ; electrolyse plating ; vacuum plating ; diamond performance ; penetration rate
金刚石钻进在我国得到了迅速的发展 ,已经成为地质钻 探中的一种主要钻进方法 。钻头上的金刚石是碎岩工具 ,因 此金刚石的强度和碎岩能力非常重要 。此外 ,在钻探过程 中 ,孔底的温度是很高的 ,特别是在非正常钻进中 ,温度更 高 ,而金刚石 、特别是人造金刚石的热稳定性比较差 ,即其强 度随温度的升高而急剧降低 ,因此如何提高其热稳定性是个 非常重要的问题 。
2 镀膜效果 2. 1 金刚石强度
分别将镀有这 3 种镀膜的金刚石和未镀膜的金刚石于 不同温度下烧结成制品 ,然后用王水分解制品 ,清洗出金刚 石 ,测量其抗压强度 ,测量结果见图 1 。
图 1 镀膜金刚石和未镀膜金刚石强度对比
从图 1 可见 ,各种镀膜金刚石的抗压强度均比未镀膜的 金刚石为高 ,尤其是镀 Ti - Cr 金刚石的强度最高 ,同时也说 明镀膜金刚石的热稳定性有很大提高 ,其中镀 Ti - Cr 金刚 石的热稳定性最好 。 2. 2 金刚石在空气中受热后的形貌
室内钻进试验在中国地质大学 (武汉) 钻探试验大厅进 行 ,镶在钻头上的钻齿规格为 10 mm ×10 mm ×9 mm ,所钻 岩石为 8~9 级花岗岩 。评价指标为碎岩速度 V ( m/ h) 和耐 磨性 ,即单位进尺的磨损量 W (mm/ m) 。检测结果见表 1 。
表 1 镀膜和未镀膜金刚石钻齿碎岩测试结果
镀 Ni - Fe - B 金刚石在 850 、950 ℃时 ,金刚石晶面基本 保持原来外形 ,棱角比较分明 ,只有轻微的腐蚀作用 ,抗压强 度下降 10 %左右 ;但在 1050 ℃时 ,金刚石晶面已是百孔千 疮 ,腐蚀严重 ,抗压强度下降 50 %多 。

金刚石表面化学镀Ni-P的研究


而沉积外 ,还将 自身部分还原为磷 ,与镍一同沉积到镀
层 中,形成Ni P合金镀 层 . —

i o
NS , i 的控制 :提高 主盐 的浓度有利于提高沉积速 O

度, 但其浓度并不是越大越好.在其浓度较低时,随着
NS i 浓度 的增 大 ,沉积速 度增大 ,当其浓度达到一定 O

图 6 镍 镀层与金 刚石 的结合界 面及线扫 描图
高 时,在 施镀过 程中 ,镀槽 中易出现镍 的微粒 ,增加施镀 的催化 核心 ,大大地降低 了镀液 的稳定
2 )络合剂 的控制 络合剂作 用在于它的缓冲性 ,它 与溶液 中的金属 离子形成络合物 ,使镀 液变得稳 定 ,而 不致 于使 自由的金属 离子迅速与 其它物质形 成沉淀 物 ,致使镀液 失效 ,得不到任何镀 层 .研 究表明 。 作为缓冲剂 ,络合剂 的加入量 一般控 制在 3 / . 4 L g
本实验采 用人造金刚石 ,粒 度为 8 , ,. 01 t 1) .、 N 、 ,
工艺流程为:除油一粗 化处理一敏化处理一活化处理一还原处理 . 1 )除油 :采用碗 陛除油 ,在 1 g 0/ L的 N O a H溶液中煮沸 3 m n 然后用蒸馏水冲洗 2~ 3 , 0 i, 次
除去金 刚石表面的油脂 等污物 ; 2 )粗化处理 :用稀硝酸煮 3 ri,蒸馏 水洗 2 3 .采用粗 化处理是使金刚石表面形成一些 0 n a ~ 次 微小 的凹面 ,在这些 凹面上金 刚石 的吸附力大 ,有利 于贵金属 离子在该处 的吸附,同时也为以后
限度后 ,随N S i 浓度的增 大 ,沉积速度反,将会导致溶液 中游离 的N 浓度过 O i
高 ,致 使亚磷酸镍过早地 生成 ,镀液稳定性下降 .研 究 u 表 明:N S iO 的浓度一般 为 3 L 5 /. g N P O 控制 :}- O 浓度 的提高 ,有利于提高 - TP .T T 一 沉积速度和镀层磷含量 . 但当镀液 中次亚磷酸钠浓度过 性 研究表 明:次亚磷酸钠 的浓度一般 在 3 ! 5 L为宜 . g

金刚石表面化学镀覆技术的应用研究的开题报告

金刚石表面化学镀覆技术的应用研究的开题报告1. 研究背景金刚石是一种硬度极高、热稳定性极好、化学惰性很高的高纯度碳晶体,被广泛应用于工业领域,如机械加工、切割、抛光等。

由于其高硬度、高强度和优异导热性能等特点,金刚石的表面化学镀覆技术被广泛研究和应用。

金刚石表面化学镀覆技术可以通过对金刚石表面进行物理和化学性质的调整,可以改善其性能,增加其粘附力和改进其生物和医学应用。

2. 研究目的本文的研究目的是探讨金刚石表面化学镀覆技术的应用研究,包括技术原理、表面化学镀覆工艺、表面化学镀覆的影响因素、表面形貌的变化以及在不同领域的应用。

3. 研究方法本文采用文献调研法和实验研究法相结合。

首先,通过文献调研法,了解金刚石表面化学镀覆技术的发展历程、原理、工艺流程、应用领域等情况;接着,基于实验研究法,选取金刚石为样品,采用化学镀覆技术对其表面进行镀覆处理,然后通过扫描电子显微镜(SEM)、能谱分析仪(EDX)、傅里叶变换红外光谱仪(FT-IR)等测试手段进行表征实验。

4. 预期结果本文预计得出金刚石表面化学镀覆技术的工艺流程和技术优劣势,探究表面化学镀覆的机理,深入研究表面化学镀覆的影响因素,比较不同表面化学镀覆方案的优缺点,分析表面化学镀覆后金刚石表面形貌的变化,并在生物和医学领域中给出金刚石表面化学镀覆技术的创新应用。

5. 研究意义本文的研究对金刚石表面化学镀覆技术的应用和推广具有重要意义。

通过对金刚石表面化学镀覆技术的研究,可以提高金刚石表面的机械性能,增加其耐磨性和附着性,并拓展其在不同领域的应用。

此外,本文对表面化学镀覆技术在生物和医学领域的应用也有一定的指导意义,可以为相关研究提供参考。

金刚石涂层的制备及其性能研究

金刚石涂层的制备及其性能研究金刚石被认为是最坚硬的天然物质,它的硬度高达10,具有非常出色的抗磨损、耐腐蚀、导热性能等特点。

近年来,研究人员通过涂层技术实现了金刚石薄膜的制备,这种金刚石涂层具有优异的磨损性能,被广泛地应用于航空航天、机械制造、电子信息和生物医学等领域。

一、金刚石涂层的制备方法制备金刚石涂层的方法主要有化学气相沉积法、物理气相沉积法和电化学沉积法等。

其中,化学气相沉积法应用最为广泛,该方法利用一种特殊的气氛,将金属和碳源在高温、高压条件下反应,生成石墨烯等碳物质,再在模板上石墨烯表面再行活化,得到金刚石薄膜。

此外,物理气相沉积法与化学气相沉积法不同之处在于利用物理击中法制造金刚石薄膜,常用的制备方法为磨损法、熔融法等,最后得到的金刚石涂层厚度较厚。

二、金刚石涂层的性能研究1. 硬度性能金刚石涂层具有极高的硬度(18-50 GPa),能够有效抵抗磨损和划伤。

磨损实验结果表明,金刚石涂层的耐磨性能是普通材料的几千倍,可以有效地延长机械设备的使用寿命。

同时,金刚石涂层具有很好的化学稳定性和高温稳定性,能够适应复杂恶劣的使用环境。

2. 生物兼容性金刚石涂层具有良好的生物兼容性,可以被用于生物医学领域。

一个典型的例子是生物医学微电极,由于其小巧、灵敏和可靠的特点,成为体内电生理学和神经科学研究的重要手段。

金刚石涂层作为电极表面的材料,可以减少组织带来的反应,使电信号传输更加稳定和可靠。

3. 导电性能金刚石涂层本身不导电,但在一定条件下,可以加工后部分或全部导电,这种导电特性称为金刚石薄膜的“金属化”。

由于金刚石涂层是通过化学气相沉积或物理气相沉积法等高温过程制备而成的,在制备过程中可以控制其导电性能,从而应用于电子行业。

此外,金刚石涂层还具有良好的热导和导热性能,使其被广泛应用于制造热管理产品。

三、金刚石涂层的应用领域金刚石涂层具有高硬度、耐磨损、高温稳定性、优异的生物兼容性和导热性能等特点,被广泛地应用于航空航天、机械制造、电子信息和生物医学等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(a) 盐浴镀 Ti
( b) 化学镀 Ni
( c) 化学镀 Cu 图 2 镀覆金属后的金刚石表面形貌
( 3) 镀层界面结构分析 图 3 所示为盐浴镀 T i、化学镀 Ni 金刚石颗粒断 裂后表面镀层结构的 SEM 图像。由图可见, T i 镀层 与金刚石的界面不明显, 界面处结构致密; 而 Ni 镀 层与金刚石之间界面十分明显, 而且因观察前金刚 石颗粒被断裂破坏, 因此镀层与金刚石之间存在剥 离现象。 由于盐浴镀 T i 是通过金刚石与 T i 发生反应形
9 Arno Behrens, Michael P Witzak. Integrating fuzzy technology in EDM process control. ISEM- Û , 1995 第一作者: 秦 勇, 在读博士研究生, 山东大学机械工 程
学院, 250061 济南市 编辑: 张 宪
( 2) 用酒精和丙酮去除金刚石表面的油污, 用混 合酸( 浓硝酸+ 浓硫酸) 对金刚石表面进行粗化, 再 进行敏化、活化及还原处理后, 分别放入 Ni 镀液和 Cu 镀液中, 经过一定时间后即可在金刚石表面镀覆 一层 Ni 和 Cu。
( 3) 采用 Y-4QX 射线衍射仪对盐浴镀 T i 和化学 镀 Ni、Cu 的金刚石进行 X 射线衍射分析。
2002 年第 36 卷 l 1
27
金刚石表面形貌、镀层结构特点以及金刚石的抗压 强度和抗高温热蚀能力。
2 试验方法
( 1) 将 45# 人造金刚石与金属 Ti 粉混合, 并用 NaCl 和 BaCl 的混合盐以及少量硼砂和硅铁粉混合 后覆盖其上, 用陶瓷坩埚加盖后在箱式电阻炉中以 1000 e 温度保温 1 小时, 再用热水去掉混合盐, 即可 得到镀 Ti 的金刚石。
Keywords: diamond, sal-t bath plating, electroless plating, compression strength, capability of hea-t etching resist an ce
1 引言
金刚石材料具有高硬度、高抗压强度、高耐磨性 以及优异的导热性和电绝缘性, 已广泛应用于工具、 磨具领域( 如金刚石锯片、金刚石砂轮、金刚石磨头 等) 。金刚石工具、磨具通常采用将人造金刚石颗粒 与金属、陶瓷、树脂等结合剂镶嵌在一起的方式来实 现对工件的加工, 但由于金刚石与大部分金属、陶瓷 甚至树脂均具有较高的界面能, 使金刚石与基体的 结合力较差, 容易造成金刚石早期脱落。据统计, 在 金刚石工具的使用过程中, 只有约 10% 的金刚石真 正发挥了切削作用。因此, 改善金刚石与基体的结 合强度是提高金刚石工具加工效率和使用寿命的关 键因素。目前国内外一般采用在金刚石表面镀一层
望 . 电加工, 1997( 3) 6 周延佑. 国产数控 系统的 特点和 机床数 控化改 造的 迫切
性 . 制造技术与机床, 1999( 6)
7 赵万生, 王振龙, 郭 东明等. 国 外特种 加工 技术的 最新 进 展. 电加工, 1999( 5)
8 ESPRIT Ó OSACA. Open system architecture for controls within automation systems. OSACA Final Report, 1996( 5)
3 试验结果与分析
经盐浴镀和化学镀后, 几乎 100% 的金刚石均被 镀覆上金属, 表明这两种金属镀覆工艺是可行和成功 的。盐浴镀 Ti 的金刚石表面呈灰黑色; 化学镀 Ni 的 金刚石表面呈亮银色, 镀 Cu 的金刚石表面呈红色。
( 1) X 射线衍射分析 用 Y-4Q 型 X 射线衍射仪测得的镀覆金属后金 刚石 X 射线衍射图谱如图 1 所示。由图可见, 盐浴 镀 Ti 的金刚石出现了 TiC 的衍射峰, 表明 T i 与金刚 石通过 TiC 形成了化学冶金结合。化学镀 Ni 和 Cu 的金刚石上都有 Ni 和 Cu 的衍射峰出现; 镀 Ni 金刚
( 4) 采用 PHILIPS XL- 30FEG 扫描电子显微镜观 察盐浴镀 Ti 和化学镀 Ni、Cu 金刚石的表面形貌以 及颗粒断裂后的镀层结构。
( 5) 分别测试未镀覆金刚石和已镀覆金属金刚 石的表面抗压强度( 40 粒为一组) 。将金刚 石放入 无保护气氛、温度 800 e 的炉中一定时间, 采用精确 到 011mg 的电子分析天平称量金刚石的重量, 通过 测试金刚石的烧损量确定其抗高温热蚀能力。
图 1 镀覆金属后金刚石 X 射线衍射图谱
石的表面镀层大多为非晶 Ni, 由于 Ni 层较厚, 所以 金刚石的衍射峰很弱。
( 2) 镀层表面形貌分析 图 2 为 用 PHILIPS XL- 30FEG 扫描电 子显微镜 观察到的镀 T i、镀 Ni 和镀 Cu 金刚石的表面形貌。 由图可见, 盐浴镀 Ti 和化学镀 Ni 的金刚石表面镀 层致密均匀, 而化学镀 Cu 的金刚石表面镀层较为疏 松, 且存在未镀覆部位, 这是由于 Cu 镀层较薄且易 氧化, 引起镀层剥落, 导致镀层表面结构疏松。
( b) 化学镀 Ni
图 3 镀层与金 刚石的界面结构
( 4) 盐浴镀和化学镀对金刚石性能的影响 ¹ 对抗压强度的影响 表 1 为盐浴镀 T i 和化学镀 Ni、Cu 金刚石颗粒 的抗压强度对比情况。
表 1 单颗粒金刚石抗压强度对比情况
金刚石状态 镀前 盐浴镀 Ti 化学镀 Ni 化学镀 Cu
抗压强度( kgf) 6
26
工 具技 术
金刚石表面镀覆金属的性能研究*
张凤林 魏 昕 王成勇
广东工业大学
摘 要: 对人造金刚石表面进行盐浴镀 Ti 和化学镀 Ni、Cu 处理后, 用 SEM 观测镀后金 刚石的表 面形貌及镀 层 界面, 并测试分析了镀后金刚石的抗压强度和抗 热蚀能力。结果表明, 盐浴 镀 T i 的 镀层与金刚 石的结合 界面比 化 学镀层更为致密; 经化学镀后的金刚石抗压强度 明显提高, 镀 Ti 和镀 Ni 的金刚石抗热蚀能力较好。
关键词: 金刚石, 盐浴镀, 化学镀, 抗压强度, 抗热蚀能 力
Research on Performance of Meta-l plated Diamonds
Zhang Fenglin Wei Xin Wang Chengyong
Abstract: The morphology of plated diamond and the interface of plating layer and diamond are examined by SEM after the diamonds were treated with sal-t bath T-i plating and electroless Ni and Cu plating. The compression strength and the capability of hea-t etching resistance of the diamonds are measured and analyzed. The results show that the interface of diamond and sal-t bath plating layer is closer than those of elecrtoless plating metal layer. The compression strength of electroless plating diamond is increased obviously, and the hea-t etching resistance of T-i plating and the N-i plating diamonds are better than Cu- plating diamond.
28
工 具技 术
成 TiC, 再在其外层形成 T i 镀层[ 6] , 镀层与金刚石之 间的结合为冶金结合, 因此镀层致密, 且与基体的结 合强度很高。而化学镀的原理是在金刚石表面形成 均匀的还原中心 Pd, 并在镀覆过程中以 Pd 为核心 形成镀层, 因此在化学镀过程中镀层与金刚石之间 并未形成冶金结合。
515
814
91 3
由表 1 可知, 经盐浴镀 Ti 后金刚石的抗压强度 比镀前略有降低; 而经化学镀 Ni 和 Cu 后金刚石的 抗压强度则比镀前有较大提高, 其中镀 Ni 和镀 Cu 的金刚石抗压强度分别提高了 40% 和 55% 。盐浴 镀T i 后金刚石的强度降低可能是因为试验时金刚 石在高温( 1000 e ) 中处理时间过长, 对金刚石造成 了一定损伤引起的。有关文献中曾有采用盐浴镀 Ti ( 或 W) 后金刚石抗压强度提高的报道, 但强度提高 幅度很小。由于盐浴镀时熔盐温度很高, 不可避免 会对金刚石造成损伤, 因此采用盐浴镀难以大幅度 提高金刚石的抗压强度。用于化学镀 Ni 和 Cu 的低 品级金刚石表面分布着许多缺陷和表层裂纹, 在化
( a) 盐浴镀 Ti
学镀过程中, 由于具有缺陷和裂纹的表面存在比平 滑表面更多的还原中心, 因此在缺陷和裂纹处可获 得更厚的金属镀层, 这在一定程度上对金刚石表面 的缺陷起到了弥和作用, 从而使其抗压强度得到较 大提高。
º对抗高温热蚀能力的影响 图 4 为未镀金属与分别镀覆 Ti、Ni、Cu 的金刚 石的抗高温热蚀能力对比情况。由图 4 可见, 镀覆 金属后的金刚石在高温( 800 e ) 下的抗热蚀能力比 未镀金属的金刚石有较大幅度的提高, 这主要是由 于镀覆的表面金属层在高温下可对金刚石起到保护 作用。对三种镀覆不同金属的金刚石进行比较, 可 以发现: 盐浴镀 T i 的金刚石抗热蚀能力最好, 化学 镀 Ni 金刚石的抗热蚀能力次之, 化学镀 Cu 金刚石 的抗热蚀能力最差。这是由于盐浴镀 T i 金刚石的 镀层与金刚石之间能形成冶金结合, 可实现对金刚 石基体的有效保护; 而化学镀 Cu 金刚石的表面镀层 比较疏松, 在高温下氧化严重, 而且在某些部位有未 镀金刚石露出, 因此其抗热蚀能力较差。因此, 镀T i 及镀 Ni 的金刚石可获得较好的抗高温热蚀能力。
相关文档
最新文档
