晶体的双折射
负晶体 (vo < ve )
在晶体中o光和e光以不同的速率传播。o光的速率在各 个方向上是相同的，所以在晶体中任意一点所引起的子波 波面是一球面。 e 光的速率在各个方向上是不同的，在晶 体中任一点所引起的子波波面可以证明是旋转椭球面。
两束光只有在沿光轴方向上传播时，它们的速率才 是相等的，其子波波面在光轴上相切；在垂直于光轴方 向上两束光的速率相差最大。
所以，利用双折射现象也可以获得线偏振光。
二、o光和e光
自然光 n1 n2 (各向异 性媒质)
i io ie e光
o光
一条遵守通常的折射定律(n1sini =n2sinr)，折射光线在 入射面内，这条光线称为寻常光线(ordinary rays)，简
称o光。
另一条光线不遵守通常的折射定律，它不一定在入射面 内，这条光线称为非常光线(extraordinary rays)，简 称e光。
· · v t · · · · · · · · · · · · · · · · · · · · ··
o
o光只有一个光速vo
一个折射率no
c n0 v0
e光的子波,各方向传播的速度不同。
e光在平行光轴方向上的速
度与o光的速度相同为v0
光轴 v t o
e光在垂直光轴方向上的速
度与o光的速度相差最大，记 为ve，其相应的折射率为ne.
产生双折射的原因: o光和e光的传播速度不同。
o光在晶体中各个方向的传播速度相同，因而折射率
no=c/o=恒量。
e光在晶体中的传播速度e随方向变化，因而折射率 ne=c/e是变量，随方向变化。 由于o光和e光的折射率不同，故产生双折射。
三、光轴
（1）光轴
主截面
主平面
实验发现，在晶体内部存在着某些特殊的方向，光沿着这些特
e 波面
O 波面
正晶体
负晶体
小结
o光在各个方向的传播速度相同，子波面应为球面。
e光的传播速度随方向变化，但可以证明子波面为旋转 椭球面。 大。 o光和e光在光轴方向传播速度相同，故子波面在光轴
方向相切；实验表明，在垂直于光轴的方向上速度相差最
对负晶体(如方解石)，在垂直于光轴的方向上,
o<e , no>ne ,故e光的子波面(旋转椭球面)应包围o光 的子波面(球面)。
若光轴在入射面内，实验发现：o光、 e光均在入射面
内传播，且振动方向相互垂直。
若沿光轴方向入射，o光和e光具有相同的折射率和相同
的波速，因而无双折射现象。
（2）主平面 某光线的传播方向和光轴方向所组成的平面叫做该光线的 主平面。 o光有o光的主平面，e光有e光的主平面 o光、e光的主平面可能重合， 也可能不重合
一.双折射现象 光线进入光学各向异性媒质(如方解石)后产生两条折射 光线的现象，称为双折射现象。
天然的方解石晶体 是双折射晶体 B
A
o光
e光
折射现象 双 折射现
方解石晶体 CaCO 3 纸面
方解石
晶体中的双折射现象 e
···
e o
· · ·
o
以入射线为轴转方解石，光点o不动，e 绕o转，用偏振 片检验，二者都是偏振光，且偏振方向互相垂直。
殊方向传播时，不发生双折射现象，这个特殊方向称为光轴。 应该注意，光轴仅标志一定的方向，并不限于某一特殊的直线。
102o
方解石
只有一个光轴的晶体，称为单轴晶体，如方解石、石英、红 宝石等。有两个光轴的晶体称为双轴晶体，如云母、硫磺、 蓝宝石等。
氯化钠属于立方晶系的晶体，各向同性，不产生折射 。 在光轴方向上，o光和e光的传播速度相同。 沿光轴方向入射的光束，通过晶体不分为两束光，仍沿 入射方向行进。它是一个特征方向。
例、方解石晶体是由平行六面体构成的。 六面体每个面都是钝角1020和锐角780的平行四边形，A 点和B点是三个钝角的会合点，A、B顶点称为钝隅。AB线与 三条棱边的夹角相等。
方解石晶体的光轴方向就是从它的一个钝隅所作的等分角 线方向，即与钝隅的三条棱成相等角度的那个方向。
o光振动方向垂直于该光线（在晶体中）与光轴组成的平面。 e 光振动方向平行于该光线（在晶体中）与光轴组成的平面。
o光的
主平面
·
· · ·
e光的
主平面
光轴
o光
光轴
e光
o光和e光都是线偏振光，o光的振动方向垂直于自己的主 平面，e光的振动方向平行于自己的主平面
（3）主截面 由光轴和晶体表面的法线所组成的平面，称为晶体主截面。例 如，方解石的主截面是一平行四边形。
当光线在晶体的主截面内入射时, 主截面、o光和e光的 主平面均重合。 no=1.658, ne=1.486
vet
ne
c
ve
点波源波面为旋转椭球 面,振动方向始终在其 主平面内.（如图）
n0 ，ne称为晶体的主折射率
Hale Waihona Puke 正晶体 :ne> no (e< o)
如石英、冰等。
负晶体 :
ne< no (e>o)
光轴 vet 光轴
如方解石、红宝石等。
vot
子波源
vot
vet
子波源
正晶体 (vo > ve)
e
方 解 石 的 主 截 面
o
四、 晶体的主折射率
正晶体
负晶体
光矢量振动方向与晶体光轴的夹角不同,光的传播速度也不同。
惠更斯研究双折射现象提出:在各向异性的晶体中，子波源会
同时发出o光、e光两种子波。
光轴
o光的子波，各方向传播的速度相同为
v0，点波源波面为球面,振动方向始终 垂直其主平面。(如图)
双折射原理
双折射原理
双折射原理是指当光线射入具有非正交晶轴的晶体时，将会发生折射现象。
在晶体内部，光线将会分裂为两束光线，传播方向不同，并且具有不同的折射率。
这种现象称为双折射。
双折射是由晶体的非均匀性引起的，晶体的非正交晶轴导致它的结构不均匀，从而导致光线以不同的速度在不同的方向上传播。
根据双折射原理，光线在进入晶体时会被分成两束光线，分别称为普通光和非普通光。
普通光是垂直于晶体轴的光线，它的传播速度和折射率与在无折射时相同。
非普通光是平行于晶体轴的光线，它的传播速度和折射率与普通光不同。
因此，当光线通过晶体时，它们的传播方向和速度会发生改变。
双折射原理在实际应用中有着广泛的应用。
例如，在光学仪器如显微镜和光学仪表中，双折射原理被用于制造偏光器件，如偏光片和偏光棱镜。
通过利用晶体的双折射性质，可以选择性地分离和控制光线的偏振状态。
此外，双折射原理在材料科学和工程领域也有很多应用。
例如，在材料的应力分析中，通过观察材料中光线的双折射现象，可以判断材料内部的应力分布情况。
双折射原理在光纤通信领域也有应用，例如制造偏光保护器和光纤光栅等。
总之，双折射原理是光学领域的重要原理之一，它描述了光线在晶体中发生双折射现象的规律。
这个原理的应用涉及到光学仪器、材料科学和工程等领域，对于理解和应用光学现象具有重要的意义。
晶体的双折射现象(精)
•
光轴
• •
o光
e光
o光 e光
3. 光轴平行晶体表面，自然光垂直入射
o光
• •
e光
• •
• •
e光
• •
o光
•
此时，o, e 光传播方向相同，但传播速度不同。从晶体出
射后，二者产生相位差。
三. 晶体偏振器
no (1.658) n(1.55) ne (1.486)
1. 尼科耳棱镜
••
•
•
2. 渥拉斯顿棱镜
•
光轴 o光
•
••
••
o光
e光
e光
o光Biblioteka ••上述两种棱镜得到的偏振光 质量非常好，但棱镜本身价 格很高，因而使用较少。
负晶体 no ne
o光 ie,o
••
e光
加拿大树胶
••
e
o
•
• e光 o光
3. 波晶片（光轴平行于表面且厚度均匀的晶体）
自然光垂直入射波晶片后， o 光, e 光传播速度不同， 产生的相位不同 。
§14.13 晶体的双折射现象
一. 双折射现象
1.双折射
双折射现象 一束光入射到
各向异性的介质后出现两
s
束折射光线的现象。
方解石
R2
R1
2. 寻常光和非寻常光
两折射光线中有一条始终在入 射面内，并遵从折射定律，称 为寻常光，简称 o 光
i n1
n2
e o
e光
o光
另一条光一般不遵从折射定律，称非常光，简称 e 光
3. 晶体的光轴 当光在晶体内沿某个特殊方向传播时不发生双折射，该 方向称为晶体的光轴。 例如 方解石晶体(冰洲石)
晶体双折射原理
晶体双折射原理
两种不同折射率的光波通过一个折射率为n2的介质时，两种不同折射率的光波将发生干涉，这时会产生一个新的介质界面。
这个界面是由两种折射率不同的光波组成的。
这种现象叫晶体双折射。
晶体双折射现象在光学上称为双折射，它是由两种折射率不同的光波在同一介质中相互作用产生的，是一种光学现象。
在晶胞中，每一晶胞由两个平行排列、大小相同、方向相同的晶粒组成。
晶体是由许多晶胞组成的，每一个晶胞中都有一个晶粒，它从中心到边界依次排列，相邻晶胞之间通过一个特定的空间角度相连接。
一个晶粒与另一个晶粒之间在空间上是互相垂直的。
晶体中任意两个晶粒间都存在着一种特殊关系：当光波从晶体中某一方向射入晶体时，当入射角大于某一特定值时，晶体中两个晶粒就会发生干涉。
如果入射角大于某一特定值时，在入射角和入射方向都相同的情况下，晶体中每一晶粒都会与另一晶粒发生干涉，同时出现两个折射光线：当入射角大于某一特定值时，折射光线互相平行。
—— 1 —1 —。
晶体的双折射现象讲解
正晶体
v0 ve
负晶体
v0 ve
几点说明：
1、以上讨论的是自然光入射情形，双折射总是存在的；
2、若入射的光是线偏振光，当偏振方向垂直入射面，则 在晶体中只能引起o光的次波波面，折射光只有o光；
3、若入射的光是线偏振光，当偏振方向在入射面内，则 在晶体中只能引起e光的次波波面，折射光只有e光；
单轴晶体中的波面——惠更斯假设
e光:
o
no
c
o
e
ne
c
e
n0 ，ne称为晶体的主折射率
正晶体 : ne> no (ve< vo)
负晶体 : ne< no (ve > vo)
光轴 vet
vot 子波源
光轴
vot vet
子波源
正晶体 (vo > ve)
负晶体 (vo < ve )
位相差 作为补偿，目的是使 与入，的总和等于o
或 。
入 附 补 0或
（2、巴俾涅补偿器
由两块光轴互相垂直的楔形石英组成，上楔中o光进入下 楔，变为e光；……
2
[(n0
ne )d1
(ne
n0 )d2 ]
2
(n0
ne )(d1
光光
方解石 晶体
纸面
光光
方解石 晶体
纸面
光光
方解石 晶体
纸面
光光
方解石 晶体
纸面
光光
方解石 晶体
纸面
光光
方解石 晶体
纸面
光 光
方解石 晶体
1、放玻璃板时看到一个字。
玻璃是各向同性介质。 光射到各向同性介质的表面时它将按折射定 律向某一方向折射，这是一般常见的折射现象。
光通过单轴晶体时的双折射现象ppt课件
3、o光和e光的振动方向 o 光和 e光都是线偏振光，其振动方向如何？
o 光轴
e 光轴
o 光主截面
e 光主截面
用检偏器检验知
o 光的振动垂直 o光的主截面 e 光的振动在 e 光的主截面内
光轴在入射面内时， 两条光线的主截面就是入射面 o光的振动垂直入射面 两光偏振方向垂直 e光的振动在入射面内
4、o光和e光的主折射率（仅讨论单轴晶体） 光轴 o光的主折射率 两个主折射率
注意：在晶体内光轴是一个方向 实验上怎么操作呢？令入射表面垂直光轴，光线沿光轴方向入射，光线在晶体内 部传播不发生双折射。
光轴方向
空气
方解石 不发生双折射
方解石晶体的光轴（方向）
两钝隅连线方向为 光轴方向
101°52′
78°8′
78°8′
三个角度均为 101°52′的顶点 称为钝隅
单轴晶体 单轴晶体（uniaxis crystal） 只有一个光轴方向： 方解石 (冰洲石)、石英（quartz）、红宝石 人工拉制单轴晶体、ADP(磷酸二氢氨)、铌酸锂(LiNiO3） 方解石晶体的演示 双轴晶体（biaxis crystal）
方解石 晶体
纸面
双 折 射
光 光
当方解石晶体旋转时，o 光不动，e 光围绕o 光旋转
方解石 晶体
纸面
双 折 射
光 光
当方解石晶体旋转时，o 光不动，e 光围绕o 光旋转
方解石 晶体
纸面
双 折 射
光 光
当方解石晶体旋转时，o 光不动，e 光围绕o 光旋转
方解石 晶体
纸面
双 折 射
光 光
当方解石晶体旋转时，o 光不动，e 光围绕o 光旋转
方解石晶体实物照 片 纸面
晶体的双折射和二向色性

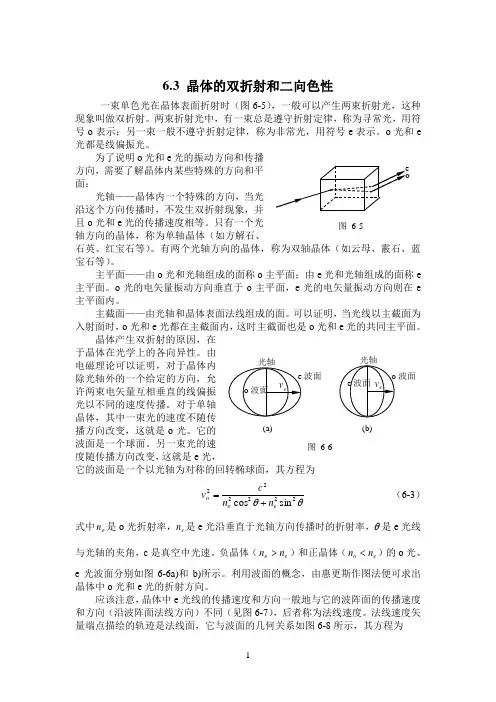

6.3 晶体的双折射和二向色性一束单色光在晶体表面折射时（图6-5），一般可以产生两束折射光，这种现象叫做双折射。
两束折射光中，有一束总是遵守折射定律，称为寻常光，用符号o 表示；另一束一般不遵守折射定律，称为非常光，用符号e 表示。
o 光和e 光都是线偏振光。
为了说明o 光和e 光的振动方向和传播方向，需要了解晶体内某些特殊的方向和平面：光轴——晶体内一个特殊的方向，当光沿这个方向传播时，不发生双折射现象，并且o 光和e 光的传播速度相等。
只有一个光轴方向的晶体，称为单轴晶体（如方解石、石英、红宝石等）。
有两个光轴方向的晶体，称为双轴晶体（如云母、霰石、蓝宝石等）。
主平面——由o 光和光轴组成的面称o 主平面；由e 光和光轴组成的面称e 主平面。
o 光的电矢量振动方向垂直于o 主平面，e 光的电矢量振动方向则在e 主平面内。
主截面——由光轴和晶体表面法线组成的面。
可以证明，当光线以主截面为入射面时，o 光和e 光都在主截面内，这时主截面也是o 光和e 光的共同主平面。
晶体产生双折射的原因，在于晶体在光学上的各向异性。
由电磁理论可以证明，对于晶体内除光轴外的一个给定的方向，允许两束电矢量互相垂直的线偏振光以不同的速度传播。
对于单轴晶体，其中一束光的速度不随传播方向改变，这就是o 光。
它的波面是一个球面。
另一束光的速度随传播方向改变，这就是e 光，它的波面是一个以光轴为对称的回转椭球面，其方程为θθ222222s i n c o s e o on n c v += （6-3） 式中o n 是o 光折射率，e n 是e 光沿垂直于光轴方向传播时的折射率，θ是e 光线与光轴的夹角，c 是真空中光速。
负晶体（e o n n >）和正晶体（e o n n <）的o 光、e 光波面分别如图6-6a)和b)所示。
利用波面的概念，由惠更斯作图法便可求出晶体中o 光和e 光的折射方向。
应该注意，晶体中e 光线的传播速度和方向一般地与它的波阵面的传播速度和方向（沿波阵面法线方向）不同（见图6-7），后者称为法线速度。
