预应力张拉与压浆智能化成套技术及远程监控系统(湖南智联)
湖南联智桥隧技术有限公司智能张拉与压浆产品介绍
产品介绍一．预应力智能张拉系统产品简介预应力智能张拉系统，通过计算机软件控制实现预应力张拉全过程自动化，杜绝人为因素干扰，能有效确保预应力张拉施工质量，是目前国内预应力张拉领域最先进的工艺。
一、系统结构及工作原理预应力智能张拉系统结构图工作原理：智能张拉系统由系统主机、油泵、千斤顶三大部分组成。
预应力智能张拉系统以应力为控制指标，伸长量误差作为校对指标。
系统通过传感技术采集每台张拉设备（千斤顶）的工作压力和钢绞线的伸长量（含回缩量）等数据，并实时将数据传输给系统主机进行分析判断，同时张拉设备（泵站）接收系统指令，实时调整变频电机工作参数，从而实现高精度实时调控油泵电机的转速，实现张拉力及加载速度的实时精确控制。
系统还根据预设的程序，由主机发出指令，同步控制每台设备的每一个机械动作，自动完成整个张拉过程。
主要功能与特点1、精确施加应力智能张拉系统能精确控制施工过程中施加的预应力值，将误差范围由传统张拉的±15%缩小到±1%。
（《公路桥涵施工技术规范》7.12.2第二款规定“张拉力控制应力的精度宜为±1.5%”。
）2、及时校核伸长量，实现“双控”系统传感器实时采集钢绞线数据，反馈到计算机，自动计算伸长量，及时校核伸长量误差是否在±6%以内，实现应力与伸长量“双控”。
（《公路桥涵施工技术规范》7.6.3款规定“预应力筋采用应力控制方法进行张拉时，应以伸长量进行校核。
…其偏差应控制在±6%”。
）3、对称同步张拉一台计算机控制两台或多台千斤顶同时、同步对称张拉，实现“多顶同步张拉”工艺。
（《公路桥涵施工技术规范》7.12.2第1款规定“各千斤顶之间同步张拉力的允许误差为±2%”。
）4、规范张拉过程，减少预应力损失实现了张拉程序智能控制，不受人为、环境因素影响；停顿点、加载速率、持荷时间等张拉过程要素完全符合桥梁设计和施工技术规范要求，避免或大幅减少了张拉过程中预应力的损失。
桥梁预应力智能张拉与压浆技术分析

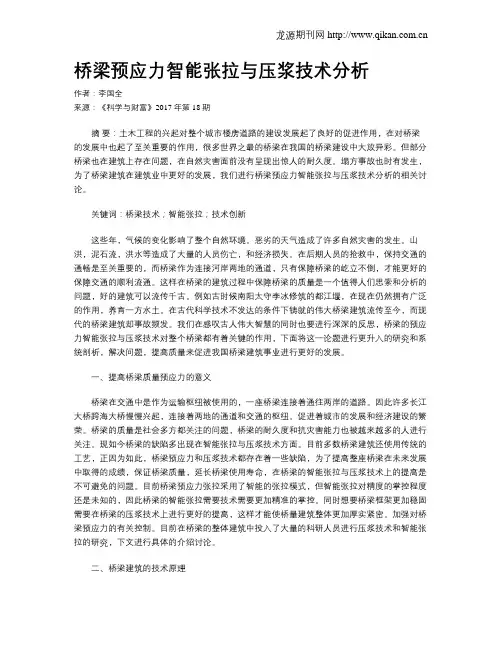

桥梁预应力智能张拉与压浆技术分析作者：李国全来源：《科学与财富》2017年第18期摘要：土木工程的兴起对整个城市楼房道路的建设发展起了良好的促进作用，在对桥梁的发展中也起了至关重要的作用，很多世界之最的桥梁在我国的桥梁建设中大放异彩。
但部分桥梁也在建筑上存在问题，在自然灾害面前没有呈现出惊人的耐久度。
塌方事故也时有发生，为了桥梁建筑在建筑业中更好的发展，我们进行桥梁预应力智能张拉与压浆技术分析的相关讨论。
关键词：桥梁技术；智能张拉；技术创新这些年，气候的变化影响了整个自然环境。
恶劣的天气造成了许多自然灾害的发生。
山洪，泥石流，洪水等造成了大量的人员伤亡，和经济损失。
在后期人员的抢救中，保持交通的通畅是至关重要的，而桥梁作为连接河岸两地的通道，只有保障桥梁的屹立不倒，才能更好的保障交通的顺利流通。
这样在桥梁的建筑过程中保障桥梁的质量是一个值得人们思索和分析的问题，好的建筑可以流传千古。
例如古时候南阳太守李冰修筑的都江堰，在现在仍然拥有广泛的作用，养育一方水土。
在古代科学技术不发达的条件下铸就的伟大桥梁建筑流传至今，而现代的桥梁建筑却事故频发。
我们在感叹古人伟大智慧的同时也要进行深深的反思，桥梁的预应力智能张拉与压浆技术对整个桥梁都有着关键的作用，下面将这一论题进行更升入的研究和系统剖析，解决问题，提高质量来促进我国桥梁建筑事业进行更好的发展。
一、提高桥梁质量预应力的意义桥梁在交通中是作为运输枢纽被使用的，一座桥梁连接着通往两岸的道路。
因此许多长江大桥跨海大桥慢慢兴起，连接着两地的通道和交通的枢纽。
促进着城市的发展和经济建设的繁荣。
桥梁的质量是社会多方都关注的问题，桥梁的耐久度和抗灾害能力也被越来越多的人进行关注。
现如今桥梁的缺陷多出现在智能张拉与压浆技术方面。
目前多数桥梁建筑还使用传统的工艺，正因为如此，桥梁预应力和压浆技术都存在着一些缺陷，为了提高整座桥梁在未来发展中取得的成绩，保证桥梁质量，延长桥梁使用寿命，在桥梁的智能张拉与压浆技术上的提高是不可避免的问题。
智能张紧和压浆设备在预应力施工中的应用
智能张紧和压浆设备在预应力施工中的应用摘要本文介绍了智能张紧和压浆设备在预应力施工中的应用。
通过引入智能化技术，可以提高施工效率，并确保施工质量和工程安全。
本文详细介绍了智能张紧和压浆设备的工作原理和主要特点，并分析了其在预应力施工中的应用场景和优势。
通过了解和掌握这些信息，可以更好地应用智能张紧和压浆设备，提升预应力施工的效果和质量。
1. 引言随着社会的进步和科技的发展，智能化设备在各行各业中的应用越来越广泛。
在预应力施工领域，智能张紧和压浆设备的应用已经得到了越来越多的关注。
智能张紧和压浆设备通过引入自动化、智能化的控制系统，可以对预应力设施进行更加精确的控制和监测，从而提高施工效率和质量。
2. 智能张紧设备的工作原理和特点智能张紧设备主要由张紧机构、测量传感器和控制系统组成。
张紧机构通过施加预设的张紧力，使预应力钢束达到预设的受力状态。
测量传感器可以实时监测预应力钢束的受力情况，并反馈给控制系统。
控制系统根据传感器的反馈信息，实时调整张紧力，以达到预设的施工要求。
智能张紧设备具有以下特点：- 自动化控制：智能张紧设备通过控制系统，实现对张紧力的自动调整和控制，减少了人工操作的误差，提高了施工效率。
- 实时监测：测量传感器可以实时监测预应力钢束的受力情况，并将数据反馈给控制系统，用于调整张紧力。
这样可以及时发现和解决施工中的问题，确保施工质量。
- 数据记录和分析：智能张紧设备可以记录和保存施工过程中的数据，并进行分析和统计。
这对工程的后期评估和施工经验的积累非常重要。
3. 智能压浆设备的工作原理和特点智能压浆设备主要由压浆泵、测量传感器和控制系统组成。
压浆泵通过施加适量的浆液，将浆液压入预应力结构的孔隙中，以提高结构的密实度和耐久性。
测量传感器可以实时监测压浆压力和浆液流量，并反馈给控制系统。
控制系统根据传感器的反馈信息，及时调整压浆过程中的参数，确保浆液的均匀注入。
智能压浆设备具有以下特点：- 自动化控制：智能压浆设备通过控制系统，实现对压浆参数的自动调整和控制，减少了人工操作的误差，提高了施工效率。
预应力智能张拉技术和大循环智能压浆技术的应用优势
预应力智能张拉技术和大循环智能压浆技术的应用优势郭永刚安徽省路桥工程集团有限责任公司【摘要】预应力钢绞线张拉和孔道压浆施工质量直接影响桥梁的寿命，传统的张拉压浆技术主要依靠人工操作和记录，存在精度低、误差大，收操作人员技术水平影响大，对施工现场的质量管控要求极高。
智能张拉和大循环智能压浆技术很好的客服了传统工艺的弊端，提升现场施工工艺水平的同时大幅提高了张拉和压浆的施工质量，本文介绍了智能张拉及大循环智能压浆施工技术在实际施工中的应用。
【关键词】智能张拉；预应力；大循环智能压浆；优点1 引言智能张拉系统具有施工操作便捷性和质量控制可靠性的显著特点，未来必将在桥梁施工中大范围的推广和应用，注浆工艺从传统的压力注浆工艺到广泛应用的真空注浆工艺，再到目前新的大循环智能注浆工艺，已经从人工控制转变为全数字化的只能控制。
为了对智能张拉系统和大循环智能压浆有更深层次的了解，本文在工作原理的基础上着重对其在实体工程中的应用效果进相应的评价。
本文是并以“安徽省滁州至马鞍山高速公路CM-05标预制T梁钢绞线智能系统张拉及管道大循环压浆技术”在施工中的应用为例进行介绍。
2 工程概况安徽省滁州至马鞍山高速公路CM-05标共有中小桥十座，上部结构预制T梁；桥墩采用柱式墩，桥台采用桩基肋板式桥台，基础均采用桩基础。
全标段共计预制T梁594片，其中13米T梁108片，16米T梁306片，20米T梁180片。
T梁集中预制，统一组织运输安装。
由于现场施工条件好、便于操作，项目部针对预应力钢绞线张拉、水泥压浆采用新工艺、新技术施工。
预应力钢绞线张拉采用智能张拉系统，确保了张拉应力及伸长量的准确度，全数字化操作模块将人工操作误差带来的应力加大或减小降到了最低。
管道压浆打破以前的传统压浆方法，采用大循环压浆技术。
从孔道一端进浆，另一端回浆，通过对浆液指标和压力差的检测确保了压浆饱满，排除了以前由于空气存在压浆不饱满，导致钢绞线生锈腐蚀带来的应力损失而衍生的各种质量诟病。
智能张拉压浆系统(非常有用)

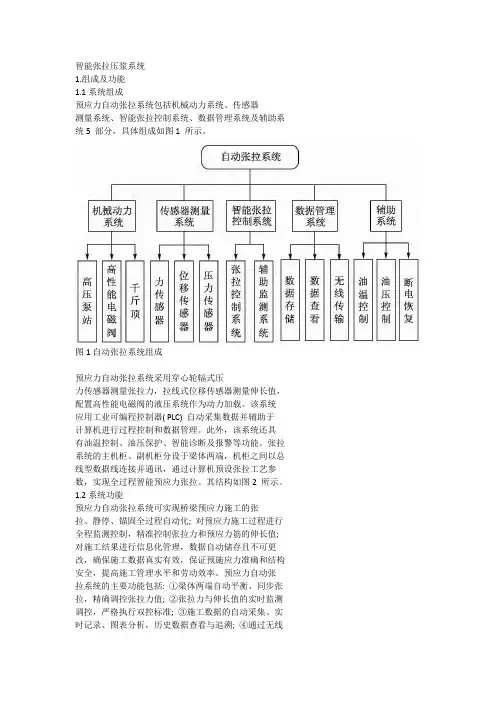

智能张拉压浆系统1.组成及功能1.1系统组成预应力自动张拉系统包括机械动力系统、传感器测量系统、智能张拉控制系统、数据管理系统及辅助系统5 部分，具体组成如图1 所示。
图1自动张拉系统组成预应力自动张拉系统采用穿心轮辐式压力传感器测量张拉力，拉线式位移传感器测量伸长值，配置高性能电磁阀的液压系统作为动力加载。
该系统应用工业可编程控制器( PLC) 自动采集数据并辅助于计算机进行过程控制和数据管理。
此外，该系统还具有油温控制、油压保护、智能诊断及报警等功能。
张拉系统的主机柜、副机柜分设于梁体两端，机柜之间以总线型数据线连接并通讯，通过计算机预设张拉工艺参数，实现全过程智能预应力张拉。
其结构如图2 所示。
1.2系统功能预应力自动张拉系统可实现桥梁预应力施工的张拉、静停、锚固全过程自动化; 对预应力施工过程进行全程监测控制，精准控制张拉力和预应力筋的伸长值;对施工结果进行信息化管理，数据自动储存且不可更改，确保施工数据真实有效，保证预施应力准确和结构安全，提高施工管理水平和劳动效率。
预应力自动张拉系统的主要功能包括: ①梁体两端自动平衡、同步张拉，精确调控张拉力值; ②张拉力与伸长值的实时监测调控，严格执行双控标准; ③施工数据的自动采集、实时记录、图表分析，历史数据查看与追溯; ④通过无线传输系统及互联网技术，远程传输施工数据; ⑤与铁路工程管理平台进行数据传输和指令控制; ⑥通过标准试验机，对张拉系统进行智能标定; ⑦智能化人机交互功能，便于参数设置、数据分析; ⑧辅助控制系统确保设备安全和施工安全。
图2 自动张拉系统结构2.系统研发2. 1 机械动力系统机械动力液压系统主要包括液压泵站和千斤顶两部分。
液压站是独立的液压装置，通过驱动装置控制供油的方向、压力和流量; 千斤顶为液压驱动的动力作用装置。
液压系统核心部件包括高压截止阀、电磁阀和径向柱塞泵。
液压系统的工作压力＞35 MPa，采用超高压截止阀的模式解决液压系统的可靠性和耐久性问题。
桥梁预应力张拉及压浆系统介绍
桥梁预应力智能张拉系统、压浆系统——预应力施工智能化新趋势传统的预应力张拉方式，施工质量的好坏随着封锚的完成，被掩盖得严严实实。
预应力智能化张拉技术的应用，改变了这一切。
监督人员能在不去现场的情况下对张拉施工质量进行及时、高效的掌握。
随着我们对数据的密切关注，对异常数据进行原因分析、现场调研，预应力施工质量管理水平产生了质的飞跃。
预应力智能张拉操作示意图预应力智能张拉系统特点：◆精确施加应力系统能精确控制施加的预应力力值，将误差范围由传统张拉的±15％缩小到±1％。
（2011版桥涵施工技术规范7.12.2 第2款规定“张拉力控制应力的精度宜为±1.5％”）◆及时校核伸长量，实现“双控”实时采集钢绞线伸长量，自动计算伸长量，及时校核伸长量是否在±6%范围内，防止由于操作不当导致钢绞线被拉断出现意外事故。
实现应力与伸长量同步“双控”。
◆同步张拉一台计算机控制两台或多台千斤顶同时、同步对称张拉，实现“多顶同步张拉”工艺。
（规范7.12.2 第1款规定“各千斤顶之间同步张拉力的允许误差为±2％）◆智能控制，规范张拉过程张拉程序智能控制，不受人为、环境因素影响；停顿点、加载速率、持荷时间等张拉过程要素完全符合桥梁设计和施工技术规范要求。
（规范规定持荷时间为5分钟）◆质量管理功能可实现质量远程监控，张拉过程真实记录，真实掌握质量状况，质量责任永久追溯。
◆节约人力，降低成本传统张拉需要两端各1人操作油泵、各1人量测伸长量、各1人记录张拉数据，共需6人同时作业。
智能张拉只需1人操作电脑，2人照看张拉现场，共可3人可完成张拉。
节约3人，效益可观。
按3人每月工资1.5万元计算，按2年工期计算，可节约人力成本36万元。
预应力智能张拉系统优点：◆可同时控制两个或多个千斤顶的张拉工作，实现真正意义上的“多顶同步”张拉施工；◆张拉力值大小精确控制，自动补张；◆张拉加载速率、停顿点、持荷时间等张拉要素自动控制；◆张拉初应力下自由伸长量智能捕捉，钢绞线伸长量精确测量；◆仪器测试替代人工读数，人为因素影响小；◆数据无线传输，操作方便、快捷；◆可再现预应力张拉过程，积累丰富的工程数据；◆规范施工，排除人为因素干扰，切实提高施工质量。
桥梁预应力智能张拉与压浆作业指导书
目录1总则 (1)2材料与器具 (1)2.1 预应力筋及其制作 (1)2.2 预应力筋锚具、夹具和连接器 (3)2.3管道 (4)2.4智能张力系统 (5)2.5智能压浆系统 (6)3张拉系统安装与调试 (7)3.1 管道安装 (7)3.2 预应力筋的安装 (7)3.3张拉系统准备 (8)3.4千斤顶、锚具夹具和连接器安装 (8)3.5张拉系统调试 (9)4预应力张拉施工 (9)4.1基本要求 (9)4.2张拉系统操作流程 (10)4.3施工质量控制 (10)5压浆系统安装与调试 (12)5.1压浆系统准备 (12)5.2 管路连接 (12)5.3压浆系统调试 (12)6孔道压浆及封锚 (12)6.1基本要求 (12)6.2压浆系统操作流程 (13)6.3施工质量控制 (14)7质量检验 (15)7.1预应力质量验收 (15)7.2预应力不合格处理措施 (16)8安全环保措施 (18)8.1安全措施 (18)8.2环保措施 (20)1 总则1.1本作业指导书依据中华人民共和国行业标准《公路桥涵施工技术规范》（JTG/T F50-2011）、《公路工程质量检验评定标准》（JTG F80/1-2004）编写。
1.2本作业指导书适用于我项目部桥梁预应力后张法智能张拉和压浆的施工，包括预制T梁、现浇箱梁、预制空心板。
1.3桥梁预应力后张法智能张拉和压浆的施工除应符合本作业指导书的要求外，还应符合《公路桥涵施工技术规范》（JTG/T F50-2011）等现行行业标准、规范的相关规定。
2 材料与器具2.1 预应力筋及其制作2.1.1 预应力混凝土结构所采用的钢绞线的质量，应符合现行国家标准《预应力混凝土用钢绞线》（GB/T 5224-2003）的规定和要求。
2.1.2钢绞线进场时应分批验收，验收时，除应核对其质量证明书、包装、标志、规格和逐盘进行外观质量检查外，尚须委托有相应资质的公路工程试验检测机构按照下列规定进行检验。
桥梁预应力智能张拉压浆施工方案
桥梁预应力智能张拉压浆施工方案桥梁预应力智能张拉压浆施工方案随着现代工程技术的不断发展，桥梁建设已成为基础设施建设中不可或缺的一部分。
为了确保桥梁的质量和耐久性，预应力技术已经被广泛地应用于桥梁施工中。
本文将介绍桥梁预应力的智能张拉压浆施工方案，包括技术原理、施工流程、质量控制和安全注意事项等方面。
一、项目概述某桥梁设计为双向六车道，采用预应力混凝土结构，跨度为30+45+30米。
预应力钢束采用高强度钢绞线，张拉采用智能张拉系统，压浆采用智能压浆设备。
二、技术原理预应力技术是通过在混凝土结构中引入反向应力来提高结构承载力和耐久性的方法。
智能张拉系统是通过自动化技术和传感器技术实现精确控制预应力的大小和分布，保证预应力符合设计要求。
智能压浆设备是通过自动化技术实现压浆过程的实时监控和浆液质量的控制，提高压浆质量和结构耐久性。
三、施工流程1、设备安装：将智能张拉系统和智能压浆设备安装到位，并检查设备运行状态。
2、千斤顶使用：根据设计要求，选择合适的千斤顶，并将其连接到智能张拉系统。
3、油灰比例调整：根据设计要求，将油灰比例调整到合适的值，以确保预应力钢束的张拉力符合要求。
4、张拉操作：启动智能张拉系统，按照预设的张拉程序进行精确的张拉操作。
5、压浆操作：启动智能压浆设备，按照预设的压浆程序进行精确的压浆操作。
6、质量检测：进行外观检查、荷载试验和伸长量测量等质量检测工作，确保预应力满足设计要求。
四、质量控制1、外观检查：在张拉和压浆过程中，定期检查混凝土结构的外观，如有异常应及时处理。
2、荷载试验：在张拉完成后，进行荷载试验，以验证预应力的有效性。
3、伸长量测量：在张拉过程中，实时监测预应力钢束的伸长量，确保伸长量符合设计要求。
4、质量检测记录：对质量检测过程中发现的问题进行记录，并及时采取措施进行整改。
五、安全注意事项1、操作规范：在进行智能张拉和智能压浆操作时，应遵守相关的操作规范和安全规程。
2、设备维护：定期对智能张拉系统和智能压浆设备进行检查和维护，确保设备安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目名称预应力张拉与压浆智能化成套技术及远程监控系统
推荐单位湖南省交通厅
项目综述查看
主要完成人
1.刘柳奇
项目负责人、负责项目的全面工作。
为该项目主要知识产权中第2-4件专利的主要发明人，首次提出“循环智能压浆”的概念，并主导预应力管道进行灌浆的测控装置和灌浆装置的研发工作，其科研工作占工作总量的百分之六十。
2.梁晓东
为该项目所属发明专利“智能型同步预应力张拉系统”等四件专利的第一发明人，同时撰写了本项目的两篇关键论文，并均已发表。
全面负责预应力张拉与压浆智能化成套技术及远程监控的技术研究，其科研工作时间占工作总量的百分之六十。
3.吴涛
为该项目所属发明专利“智能型同步预应力张拉系统”的第二发明人，同时撰写了本项目的一篇关键论文，并已发表。
全面负责预应力智能张拉系统的的技术研究，其科研工作时间占工作总量的百分之百。
4.郭大进
为该项目交通部所属总课题“公路工程质量安全过程智能化与远程监控技术研究”第一负责人、负责管理协调；指导循环灌浆技术的研发，作为该项目的技术总顾问，负责技术难题的解答，其用于该项目的工作时间为其工作总量的百分之二十。
5.张晓冰
为该项目交通部所属总课题“公路工程质量安全过程智能化与远程监控技术研究”第二负责人、负责管理协调；指导预应力智能张拉系统的研发，作为该项目的技术总顾问，负责技术难题的解答，其用于该项目的工作时间为其工作总量的百分之二十。
主要完成单位湖南联智桥隧技术有限公司，交通运输部公路科学研究所，交通运输部工程质量监督局
主要知识产权证明目录查看。
