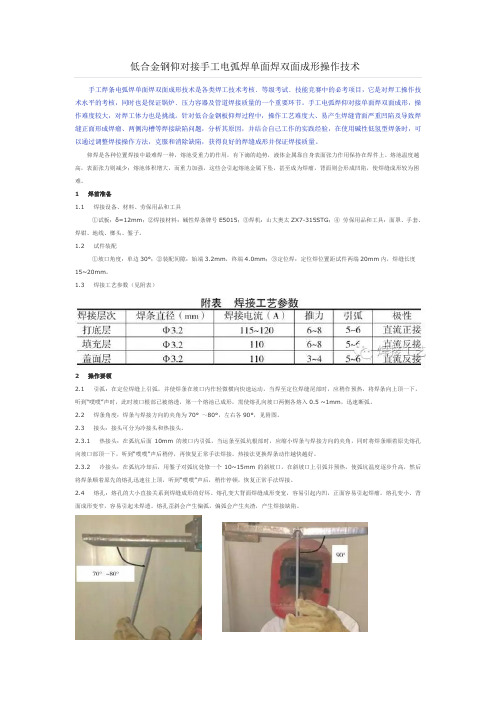

低合金钢仰对接手工电弧焊单面焊双面成形操作技术
低合金钢仰对接手工电弧焊单面焊双面成形操作技术手工焊条电弧焊单面焊双面成形技术是各类焊工技术考核﹑等级考试﹑技能竞赛中的必考项目，它是对焊工操作技术水平的考核，同时也是保证锅炉﹑压力容器及管道焊接质量的一个重要环节。
手工电弧焊仰对接单面焊双面成形，操作难度较大，对焊工体力也是挑战。
针对低合金钢板仰焊过程中，操作工艺难度大、易产生焊缝背面严重凹陷及导致焊缝正面形成焊瘤、两侧沟槽等焊接缺陷问题，分析其原因，并结合自己工作的实践经验，在使用碱性低氢型焊条时，可以通过调整焊接操作方法，克服和消除缺陷，获得良好的焊缝成形并保证焊接质量。
仰焊是各种位置焊接中最难焊一种，熔池受重力的作用，有下滴的趋势，液体金属靠自身表面张力作用保持在焊件上。
熔池温度越高，表面张力则减少；熔池体积增大，而重力加强，这些会引起熔池金属下坠，甚至成为焊瘤，背面则会形成凹陷，使焊缝成形较为困难。
1 焊前准备1.1 焊接设备、材料、劳保用品和工具①试板：δ=12mm；②焊接材料：碱性焊条牌号E5015；③焊机：山大奥太ZX7-315STG；④劳保用品和工具：面罩、手套、焊钳、地线、榔头、錾子。
1.2 试件装配①坡口角度：单边30°；②装配间隙：始端3.2mm，终端4.0mm；③定位焊：定位焊位置距试件两端20mm内，焊缝长度15~20mm。
1.3 焊接工艺参数（见附表）2 操作要领2.1 引弧：在定位焊缝上引弧，并使焊条在坡口内作轻微横向快速运动，当焊至定位焊缝尾部时，应稍作预热，将焊条向上顶一下，听到“噗噗”声时，此时坡口根部已被熔透，第一个熔池已成形，需使熔孔向坡口两侧各熔入0.5 ~1mm，迅速断弧。
2.2 焊条角度：焊条与焊接方向的夹角为70°～80°，左右各90°，见附图。
2.3 接头：接头可分为冷接头和热接头。
2.3.1 热接头：在弧坑后面10mm的坡口内引弧，当运条至弧坑根部时，应缩小焊条与焊接方向的夹角，同时将焊条顺着原先熔孔向坡口部顶一下，听到“噗噗”声后稍停，再恢复正常手法焊接。
手工电弧焊板对接仰焊单面焊双面成形焊接指导书
S M A W-F e I I-4G-12-F e f3J焊接指导书焊评报告编号：Hpk-Ⅱ-SMAW-4G焊接方法：手工电弧焊接头形式：板对接接头焊接位置：仰焊试件材质：Q345R（16MnR）试件规格：300×100×12mm焊条型号：E5015 焊条规格（mm）：Φ3.2 Φ2.5电流种类及极性：直流正接法（打底焊）直流反接法（填充、盖面焊）1. 坡口形式：V形坡口60°±5°钝边：0 mm2.焊前准备：将试件坡口进行修磨确保在坡口两侧20㎜处无水、油、锈等杂质,露出金属光泽。
焊条使用前需烘干，加温350℃，保温2小时。
3.组对示意图: 预留反变形：3°-4°装配间隙：3.2-4.0mm 错边量：≤1 mm点固位置：试板焊缝两端点固焊长度：10mm4.主要焊接参数：焊道分布焊接层次焊接电流/A 焊条直径/mm打底焊（1）70-80 2.5填充焊（2、3）100-120 3.2盖面焊（4）100-110 3.25.操作要点：⑴打底焊：①引弧位置打底焊时在试板小间隙定位焊缝处引弧，停顿预热，焊条拉到坡口间隙处，电弧向上顶送，坡口根部熔化并击穿形成熔孔。
②运条方式和焊条角度采用小幅度锯齿形运条，横向摆动，短弧，向前连续施焊。
焊条角度如图1所示。
图1仰焊打底焊条角度③控制熔孔和熔池电弧在坡口根部两侧稍作停留，停顿时间比其它板试件焊接位置短些，坡口根部两侧应熔化0.5-1mm,要保持熔池小而且浅。
④焊道接头收弧时，焊条向焊接反方向的左侧或右侧坡口面回拉10-15mm，使接头处呈斜面状。
焊道接头采用热接法或冷接法。
在距弧坑前约10mm处的坡口面将电弧引燃电弧移至弧坑前沿时，向焊根背面顶送，稍作停顿，形成熔孔后，电弧再恢复到正常焊接长度，继续焊接。
采用冷接法时，将弧坑处打磨成缓坡后再施焊。
⑵填充焊：①填充焊施焊前清除前焊缝焊渣、飞溅。
浅谈板件对接仰位水平固定单面焊双面成形技术
西安技师学院10届焊接预备技师班毕业论文题目:浅谈板件对接仰位水平固定单面焊双面成形技术焊条电弧焊与CO2气体保护焊方法对比姓名：杨向东专业：焊接技术及自动化学号： 10JHG113指导教师：马江涛时间： 2010年4月目录摘要 (1)1课题背景 (1)2操作方法概述 (2)2。
1焊前准备 (2)2.2焊接工艺参数 (3)2.3焊接操作: (4)2。
