2022年九年级物理全册第十九章生活用电19.1家庭电路教学设计新版新人教版
人教版九年级物理第十九章第一节《家庭电路》教学设计
有的电路中将熔丝直接接到总开关和后面，就不用再安装保险盒了。
3.电灯的接法
展示电灯的图片与实物。
教师：请同学们观察图片，这是我们比较熟悉的家用电器---电灯，想一想电灯与我们家里的其他用电器有什么不同？
教师：那么，发电机发出的电又是通过什么输送到千家万户呢？
教师：同学们说的都对，发电厂的发电机将其它形式的能量转化成了电能，又通过及其庞大的输电系统，通过输电线传送给千家万户，我们就会很方便地使用“电”了。
今天，我们就一起走进“千家万户”，来了解一下家庭电路吧。
回答：干电池。（蓄电池、学生电源）
学生回答：发电厂
6.通过学习，克服对电的恐惧，能够正确使用常见的家用电器。提高安全用电意识和节约用电的意识。
学习
目标与核心素养
学习目标：
1.理解家庭电路的基本组成和工作原理。
2.掌握家庭电路中常用电器的连接方式，用电器开关的安装位置。
3.掌握试电笔的构造、原理；学会正确使用试电笔区分火线和零线，知道如何用试电笔判断用电器的外壳是否带电。
2022新课标要求
1.理解并掌握家庭电路的基本构成，了解家庭电路个组成部分的作用。
2.知道电能表、总开关、保险装置在家庭电路中的位置以及它们在电路中起到的作用。
3.知道火线零线以及使用试电笔判别火线和零线的方法。
4.了解三线插头和漏电保护器的作用。
5.能够分析简单的家庭电路的故障，并使用正确的工具排除故障。
教师：有没有人认识它？
教师：对，它叫“空气开关”。请看图片，现在的空气开关，不需要安装保险丝，一个元件就可以完成刀闸和保险盒所负责的两个任务了。
人教版九年级物理全册教案：第十九章第一节家庭电路
人教版九年级物理全册教案：第十九章第一节家庭电路教案：家庭电路一、设计意图本节课的设计方式采用问题驱动和实践活动相结合的方式，引导学生从生活实际出发，认识和理解家庭电路的基本概念、组成和原理。
通过观察、实践和思考，使学生掌握家庭电路中各元件的作用、连接方法和安全用电常识，培养学生动手操作能力和团队协作精神。
二、教学目标1. 了解家庭电路的基本概念、组成和原理。
2. 掌握家庭电路中各元件的作用、连接方法和安全用电常识。
3. 培养学生动手操作能力和团队协作精神。
三、教学难点与重点重点：家庭电路的基本概念、组成和原理，家庭电路中各元件的作用和连接方法。
难点：家庭电路的故障排查和安全用电常识。
四、教具与学具准备教具：多媒体课件、家庭电路模型、电线、插座、开关、灯泡等。
学具：笔记本、彩笔、剪刀、胶带等。
五、活动过程1. 引入：通过讨论生活中常见的家庭电路现象，如开关控制灯泡、插座使用等，引发学生对家庭电路的兴趣。
2. 讲解：介绍家庭电路的基本概念、组成和原理，讲解家庭电路中各元件的作用和连接方法。
3. 实践：学生分组进行家庭电路模型搭建，亲身体验家庭电路的连接过程，巩固所学知识。
4. 互动：学生之间交流家庭电路搭建心得，互相提问解答，提高团队协作能力。
5. 拓展：讲解家庭电路的故障排查方法和安全用电常识，引导学生关注家庭电路的安全问题。
六、活动重难点活动重点：家庭电路的基本概念、组成和原理，家庭电路中各元件的作用和连接方法。
活动难点：家庭电路的故障排查和安全用电常识。
七、课后反思及拓展延伸课后反思：本节课通过实践活动，让学生亲身体验家庭电路的连接过程，提高了学生的动手操作能力。
在讲解家庭电路的故障排查和安全用电常识时，要注意引导学生关注家庭电路的安全问题，培养学生的安全意识。
拓展延伸：鼓励学生在家中观察和了解家庭电路的运行情况，学会简单排查家庭电路的故障，提高学生的实践能力。
同时，可以组织学生参观电力公司或电力设施，加深学生对电力知识的认识和理解。
九年级物理全册19.1《家庭电路》教案(新版)新人教版
家庭电路授课目的：一、知识目标:1.知道家庭电路的组成及各部分电路元件的作用以及连接序次。
2.认识火线、零线 , 试电笔的构造及使用。
3.认识使用三线插头为什么安全及漏电保护器的原理。
二、过程与方法:1.经过观察和实验 , 学习家庭电路的组成及各部分的作用 , 从而培养学生主动参加研究问题的能力。
2.经过联系生活本质 , 培养学生利用物理知识解决简单问题的能力。
三、感情、态度与价值观 :揭开“电学”奇特的面纱，激发学生研究电的欲望，领悟电对人类的贡献，培养学生的安全用电的意识，提高学生安全用电的涵养。
重点难点重点 : 知道家庭电路的组成, 认识家庭电路的连接。
难点 : 经过视频、网络、实验认识家庭电路及各部分的作用，使学生成立安全用电意识。
授课方法：解说法，实验法，小组谈论法、启示式授课教具学具：多媒体课件、自制家庭电路板、闸刀开关、试电笔、插座、插排、导线、保险丝、酒精灯等学情解析《家庭电路》是九年级第十九章生活用电的第一节。
学生已经具备必然的电学基础已经能认识简单的串、并联电路；认识电流、电压、电阻、电功率等知识。
但对于家庭电路，学生是既熟悉又陌生，即好奇 , 又害怕。
由于家用电器已经深入到我们生活的各个方面，所以熟悉；又由于现代家庭住所的电路多数使用暗线，不能够从外面看到墙内的布线，所以陌生；别的，学生用电的安全意识不强，触电又不能够实验也不能够够去体验，所以害怕。
所以在授课中采用家庭电路模拟板、视频、实验、图片等资源，引导学生认识家庭电路的组成及连接方法以及安全用电的解析，但没有过多商议，最后目的是揭开家庭电路的奇特面纱，激发学生研究电的欲望，培养学生的安全用电意识，提高学生的科学涵养。
授课流程一、新课引入师：播放视频《美丽的营口夜景》，问：你们知道这是什么地方吗？生：观看视频, 猜是营口沿海产业基地的明湖广场。
师：对，这样美丽的夜景，你们知道这是谁的伟绩吗？生：电。
设计妄图及多媒体运用：播放视频引出电的伟绩大，由此过渡到家庭用电。

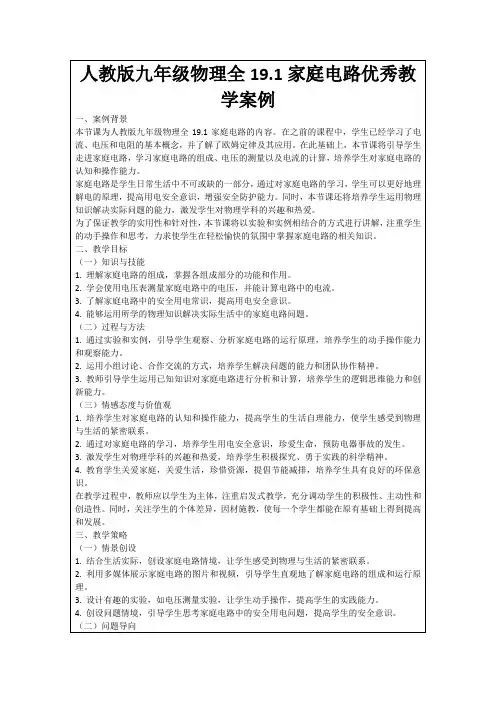

人教版九年级物理全19.1家庭电路优秀教学案例
2.学生分组讨论，分析问题，提出解决方案。
3.各小组汇报讨论成果，教师给予评价和指导。
（四）总结归纳
1.教师引导学生总结本节课的家庭电路知识，包括组成、电压测量、电流计算和安全用电常识。
2.学生分享自己的学习收获，教师给予肯定和鼓励。
1.教师讲解家庭电路的组成，包括电源、开关、电线、电器等，并阐述各部分的功能和作用。
2.引导学生了解电压的概念，讲解电压的测量方法，如使用电压表进行测量。
3.教授电流的计算方法，引导学生掌握欧姆定律在家庭电路中的应用。
4.结合实例，讲解家庭电路中的安全用电常识，提高学生的安全意识。
（三）学生小组讨论
在教学过程中，教师应以学生为主体，关注学生的学习需求，灵活调整教学内容与过程。通过导入新课、讲授新知、学生小组讨论、总结归纳和作业小结等环节，引导学生掌握家庭电路的知识，提高学生的实践能力和安全意识。同时，注重激发学生的学习兴趣，让学生在轻松愉快的氛围中学习物理。
五Hale Waihona Puke 案例亮点1.贴近生活：本节课以家庭电路为主题，紧密结合学生的生活实际，使学生能够直观地了解家庭电路的组成和运行原理。通过生活实例的引入，引导学生关注家庭电路中的安全问题，提高学生的安全意识。
2.实验与实践相结合：本节课注重实验和动手操作，让学生亲身体验家庭电路的电压测量和电流计算。通过实验和实例，引导学生观察、分析家庭电路的运行原理，培养学生的动手操作能力和观察能力。
3.小组合作与讨论：本节课采用小组合作和讨论的形式，引导学生共同探究家庭电路的问题。在小组合作中，学生互相交流、讨论，提出解决方案，并进行评价。这种教学方式既培养了学生的团队合作精神，又提高了学生的沟通能力和解决问题的能力。
人教版九年级物理全第19章第1节《家庭电路》教学设计
2.家庭电路的安全使用与故障排查：培养学生具备安全用电意识，掌握故障排查方法，提高实践操作能力。
3.节能环保意识的培养：引导学生关注家庭电路中的节能措施，将节能理念融入日常生活。
（二）教学设想
1.创设生活情境，激发学习兴趣：以学生熟悉的生活场景为例，如家庭用电器的使用，引导学生从实际生活中发现问题，提出问题，激发学生学习本章节的兴趣。
（二）过程与方法
1.采用问题驱动的教学方法，引导学生从生活实例中提出问题，激发学生的学习兴趣和探究欲望。
2.组织学生进行小组讨论，培养学生合作学习和交流表达的能力。
3.设计实验和实践活动，让学生亲自操作，掌握家庭电路检测和故障排查的方法。
4.通过对家庭电路实际案例的分析，培养学生分析问题和解决问题的能力。
二、学情分析
九年级学生已具备一定的物理知识基础，掌握了电路的基本概念和简单电路的分析方法。在此基础上，他们对家庭电路的组成和原理有一定了解，但在实际操作和故障排查方面，大部分学生仍缺乏实践经验。此外，学生在安全用电知识和节能意识方面有待加强。因此，本章节教学应注重以下方面：
1.结合学生已有的知识背景，引导他们运用物理原理分析家庭电路问题，提高知识的运用能力。
2.分步骤讲解，突破重难点：
a.家庭电路组成：通过图示和实物展示，让学生直观了解家庭电路的组成，理解各元件的作用。
b.家庭电路原理：运用类比法，将复杂电路简化为易懂的模型，帮助学生掌握电路工作原理。
c.安全使用与故障排查：设计实践活动，让学生在操作中学会使用测电笔、电压表和电流表，掌握故障排查方法。
3.目的：通过导入新课，激发学生对家庭电路的兴趣，引导学生关注日常生活中的物理现象，为接下来的学习做好铺垫。
人教版物理九年级19.1《家庭电路》优秀教学案例
1.设计具有启发性的问题，引导学生主动探究家庭电路的组成和功能。
2.通过提问、讨论等方式，引导学生深入思考家庭电路中的安全问题。
3.引导学生运用所学知识，解决实际家庭电路问题，提高学生解决问题的能力。
4.鼓励学生提出问题，培养学生的质疑精神和批判性思维。
（三）小组合作
1.组织学生进行小组讨论，培养学生的合作意识和团队精神。
（二）过程与方法
1.通过观察、实验、讨论等方式，培养学生主动探究问题的能力。
2.利用情景模拟，让学生在实际操作中掌握家庭电路的组成和功能。
3.运用小组讨论，培养学生合作学习的能力，提高沟通与表达能力。
4.引导学生运用科学方法，对家庭电路进行分析和解决问题。
5.注重实践操作，培养学生动手能力和实践能力。
在教学过程中，我采用了多元化的教学方法，如情景模拟、小组讨论、实验探究等，引导学生主动参与课堂，提高学生的实践能力和合作意识。同时，我注重课堂评价，以鼓励性评价为主，激发学生的学习兴趣和自信心。
本节课结束后，通过学生的反馈和课堂观察，大部分学生能熟练掌握家庭电路的基本知识和安全用电原则，并在实际操作中能运用所学知识。但在部分学生中，仍存在对家庭电路认识不全面、安全意识不高的问题，需要在今后的教学中继续加强。
3.教师简要介绍本节课的教学目标和内容，激发学生对家庭电路的兴趣。
4.导入新课：“今天我们将学习家庭电路的组成、电压、电流等知识，希望大家能够掌握并应用于实际生活。”
（二）讲授新知
1.教师通过讲解和演示，介绍家庭电路的组成，如电源、开关、插座、用电器等。
2.讲解家庭电路中的电压、电流等基本概念，并结合实例进行解释。
3.引导学生了解家庭电路的工作原理，如串联、并联等。
人教版物理九年级全一册19.1家庭电路教案
人教版物理九年级全一册19.1家庭电路教案作为一名资深的幼儿园教师，我对于设计一堂有趣的幼儿园课程有着丰富的经验和独特的见解。
下面是我设计的一堂以"家庭电路"为主题的物理九年级全一册19.1章节的教案。
一、设计意图在设计这节课时，我希望能够通过生动的实例和有趣的实验，让学生们了解和掌握家庭电路的基本知识。
在课程的设计上，我采用了问题驱动的方式，让学生通过观察和实验，发现问题，解决问题，从而深入理解家庭电路的原理和构成。
二、教学目标通过本节课的学习，我希望学生们能够掌握家庭电路的基本概念，了解家庭电路的构成和原理，学会安全使用家庭电器，提高学生的物理素养和实践能力。
三、教学难点与重点本节课的重点是让学生了解家庭电路的构成和原理，掌握安全使用家庭电器的方法。
难点是让学生理解家庭电路中电流的流动规律和电器的工作原理。
四、教具与学具准备为了让学生更好地理解家庭电路的原理和构成，我准备了一些教具和学具，包括电路图、电路元件、实验器材等。
五、活动过程1. 引入：通过一个实例，比如家庭中电灯的亮灭，引出本节课的主题——家庭电路。
让学生观察和思考，电灯是如何通过电路发光的。
2. 讲解：通过电路图和实物，向学生讲解家庭电路的构成和原理，让学生了解电路中的电源、电线、开关、电器等元件的作用和相互之间的关系。
3. 实验：让学生分组进行实验，通过实际操作，观察和记录电路中电流的流动规律和电器的工作原理。
让学生在实验中感受到电路的魅力和家庭电路的重要性。
4. 练习：通过随堂练习，让学生巩固所学知识，提高学生的实际应用能力。
六、活动重难点本节课的重难点是让学生理解家庭电路中电流的流动规律和电器的工作原理。
通过实验和练习，让学生在实际操作中感受和理解电路的原理和构成。
七、课后反思及拓展延伸在课后，我会反思本节课的教学效果，根据学生的反馈和表现，调整教学方法和策略。
同时，我也会给学生布置一些拓展延伸的任务，比如家庭电路的设计和制作，让学生在实践中进一步提高自己的物理素养和实践能力。
人教版九年级物理全一册第十九章19.1家庭电路教案
教案：人教版九年级物理全一册第十九章19.1家庭电路一、教学内容1. 了解家庭电路的基本组成部分，如电源、用电器、导线和开关等。
2. 掌握家庭电路的电压和电流的特点，如我国家庭电路的电压为220V，电流为交流电等。
3. 学会使用测电笔，并能判断家庭电路中的火线和零线。
4. 掌握家庭电路的连接方法，如串联和并联。
5. 了解家庭电路中常见的故障及其原因，如短路、断路等。
二、教学目标1. 让学生掌握家庭电路的基本组成部分、电压和电流的特点。
2. 培养学生使用测电笔的能力，并能正确判断家庭电路中的火线和零线。
3. 使学生了解家庭电路的连接方法，并能分析常见故障的原因。
三、教学难点与重点1. 教学难点：家庭电路中电压和电流的特点，测电笔的使用方法，家庭电路的连接方法。
2. 教学重点：家庭电路的基本组成部分，家庭电路的故障分析。
四、教具与学具准备1. 教具：电源、用电器、导线、开关、测电笔等。
2. 学具：笔记本、尺子、铅笔等。
五、教学过程1. 实践情景引入：让学生观察家里的电路，并描述其基本组成部分。
2. 讲解教材内容：介绍家庭电路的基本组成部分，如电源、用电器、导线和开关等。
讲解家庭电路的电压和电流的特点，如我国家庭电路的电压为220V，电流为交流电等。
3. 示范测电笔使用方法：教师示范如何使用测电笔，并让学生亲自动手操作，学会正确判断家庭电路中的火线和零线。
4. 讲解家庭电路的连接方法：介绍家庭电路的串联和并联连接方法，并让学生举例说明。
5. 分析家庭电路中的常见故障：讲解短路、断路等家庭电路故障的原因。
6. 随堂练习：让学生用测电笔判断家庭电路中的火线和零线，并连接一个简单的家庭电路。
六、板书设计板书设计如下：家庭电路1. 基本组成部分：电源、用电器、导线、开关2. 电压和电流特点：电压220V，电流交流电3. 测电笔使用方法：正确判断火线和零线4. 连接方法：串联、并联5. 常见故障：短路、断路七、作业设计1. 题目：用测电笔判断家庭电路中的火线和零线，并连接一个简单的家庭电路。
人教版九年级物理第十九章生活用电第1节家庭电路教案
教案：人教版九年级物理第十九章生活用电第1节家庭电路一、教学内容本节课的教学内容主要包括教材第十九章第一节“家庭电路”的相关知识。
具体内容包括：1. 了解家庭电路的基本组成部分，如电源、开关、电线、插座等。
2. 掌握家庭电路的电压和电流的基本概念。
3. 学习家庭电路中常见的电路故障及其原因。
4. 掌握安全用电的基本原则和注意事项。
二、教学目标1. 让学生了解家庭电路的基本组成部分，知道各部分的作用。
2. 使学生掌握家庭电路的电压和电流的基本概念，能运用相关知识分析实际问题。
3. 培养学生安全用电的意识，提高学生的自我保护能力。
三、教学难点与重点重点：家庭电路的基本组成部分，电压和电流的概念。
难点：家庭电路中电流过大的原因，安全用电的原则。
四、教具与学具准备教具：PPT、黑板、粉笔、电路图、实物电路模型。
学具：课本、笔记本、铅笔、三角板。
五、教学过程1. 实践情景引入：上课之初，教师可以展示一些生活中常见的家庭电路现象，如开关控制灯泡、插座使用等，引导学生关注家庭电路，激发学生的学习兴趣。
2. 知识讲解：（1）教师通过PPT或黑板，讲解家庭电路的基本组成部分，如电源、开关、电线、插座等，并阐述各部分的作用。
（2）介绍家庭电路的电压和电流的基本概念，引导学生通过实例理解电压和电流的概念。
（3）讲解家庭电路中电流过大的原因，如短路、总功率过大等，并提醒学生注意安全用电。
3. 例题讲解：教师通过PPT或黑板，展示一些与家庭电路相关的例题，如家庭电路的电压计算、电流计算等，引导学生运用所学知识解决问题。
4. 随堂练习：学生独立完成随堂练习，巩固所学知识。
教师可适时给予解答和指导。
5. 课堂小结：六、板书设计板书内容主要包括家庭电路的基本组成部分、电压和电流的概念、家庭电路故障原因及安全用电原则等。
七、作业设计1. 请描述一下你家的电路布局，并说明各部分的作用。
2. 计算家庭电路中的电压和电流，并列出计算过程。
人教版九年级物理第十九章第一节家庭电路教学设计
-在家中观察并记录家庭电路的接线方式，了解家中电器的功率和电流，体会物理知识与生活的紧密联系。
-与家长一起检查家中的用电设备，了解家庭电路的安全状况，提出改善建议，提高安全意识。
3.阅读拓展：
-推荐学生阅读有关家庭电路和安全用电的科普文章，了解更多的电路知识，拓展视野。
4.小组讨论：
-教师提供几个家庭电路故障案例，要求学生在课后进行小组讨论，分析故障原因和解决方法，增强团队合作能力。
2.教学活动：教师通过PPT、实物展示等方式，配合讲解，让学生了解家庭电路的组成和原理。
（三）学生小组讨论
1.教学内容：针对家庭电路的故障排查和安全用电知识，组织学生进行小组讨论。
2.教学活动：
-教师给出讨论主题，如：“如何检查家庭电路的故障？”、“在使用家庭电器时，我们应该注意哪些安全问题？”
-学生分组讨论，记录讨论结果。
1.教学内容：介绍家庭电路的组成，包括电源、导线、开关、用电器和插座等，并讲解各部分的功能和工作原理。
-电源：提供电能，如发电机、电池等。
-导线：输送电能，将电源与用电器连接起来。
-开关：控制电路的通断，便于对用电器进行操作。
-用电器：消耗电能，将其转化为其他形式的能量。
-插座：便于接入各种电器设备。
5.家庭作业反馈：
-学生完成作业后，家长需签字确认，教师对作业进行批改，及时给予反馈，帮助学生查漏补缺。
6.课后反思：
-学生在课后对自己的学习过程进行反思，总结学习方法和技巧，提高学习效率。
5.理解并遵守家庭电路的安全用电常识，提高安全意识。
（二）过程与方法
1.通过观察、实验和探究等方式，引导学生了解家庭电路的组成和原理。
2.采用问题驱动法，激发学生的思考，培养学生解决问题的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1节家庭电路
【教学目标】
一、知识与技能
1.知道家庭电路的组成和电路的连接方法。
2.知道什么是火线和零线，知道试电笔的构造及其使用方法。
3.知道插座、家用电器接地的作用。
二、过程与方法
1.通过试电笔辨别火线和零线，掌握试电笔的使用方法。
2.在观察家庭实际电路组成的过程中，归纳概括出家庭电路的主要组成部分。
三、情感态度和价值观
1.通过对家庭电路各组成部分的学习活动，激发学生学习热情，提高学生热爱科学，热爱生活的品质。
2.树立理论联系实际的思想。
【教学重点】
家庭电路的组成及各部分的作用。
【教学难点】
试电笔的使用和家用电器金属外壳接地。
【教学准备】
教师：多媒体课件、家庭电路示教板、试电笔、三脚插头、两脚插头、漏电保护器、复读机、电热水壶。
学生：试电笔、插座、螺丝刀、搜集家用电器插头的相关资料。
【教学过程】
主要教学过程
教学内容教师活动学生活动
【情境创设】对比引入。
[对比引入]利用实物投影展示两种用电
器。
观察两种用电器及其
插头。
[设置疑问]
同样是用电器，为什么复读机的插头有两个插脚，而电热水壶的插头却有三个？上面的插脚有没有用呢？
[板书课题]
§19.1 家庭电路
（设计意图：利用生活中不同用电器插头上的插脚不同激发质疑，调动学生学习的热情。
）思考并尝试回答老师的问题。
【教学过程】
知识点一：家庭电路的组成
[自主学习]
1.内容：课本105页“家庭电路的组成”。
2.要求：⑴说出家庭电路的电源是什么，
我国家庭电路的电压是多少。
⑵知道家庭电路由哪几部分组成。
⑶保险装置是由什么组成的呢？它有什
么作用？
3.时间：3min。
[演示实验]
展示家庭电路示教板及每一部分的作用。
结合课本自学。
⑴从发电厂通过输电
线输送过来。
电压
220V。
⑵进户线、电能表、总
开关、保险装置、用电
器和插座……
⑶熔丝或空气开关；电
流过大时自动切断电
路，起保护作用。
通过实验，观察了解家
庭电路中各部分的作
用和功能。
合作意识。
）
[动手实验]
1.老师演示试电笔的正确使用方法和错误操作。
2.学生在断电的情况下模拟使用试电笔判断火线零线，小组内互相纠错。
3.通电后，再次使用试电笔辨别火线和零线。
[学以致用]
1.家用电器之间时如何连接的？
2.控制家用电器的开关应该和该电器如何连接？另一端要接到火线上还是零线上？为什么？
（设计意图：通过教师演示、学生模拟练习到真正用试电笔辨别火线零线，培养学生安全用电意识，正确掌握试电笔的使用技能。
）[延伸拓展]
当使用试电笔接触火线时氖管会发光，为什么接触零线时却不发光呢？
[教师点拨]
尽管正常使用的家庭电路中火线和零线中都有电流通过，但是零线在入户前已经接地，人站在地上用试电笔接触零线时，零线将人体和试电笔短路，故氖管不发光。
（设计意图：通过教师演示、学生模拟练习到真正用试电笔辨别火线零线，培养学生安全用电意识，正确掌握试电笔的使用技能。
）1.观察并学习如何正确使用试电笔。
2.利用试电笔模拟判断火线零线。
3.通电后使用试电笔判断火线零线。
1.并联。
2.串联，开关接在火线和用电器之间，便于检修电路。
交流讨论。
正确认识试电笔接触零线时为什么氖管不发光，知道正常使用时零线中也有电流通过。
，
知识点三：三线插[提出问题]
头和漏电保护器不同的用电器为什么使用的插头不同？
[自主学习]
1.内容：课本107页“三线插头和漏电保
护器”。
2.要求：⑴知道三线插头的三根线分别接
什么？
⑵知道插座的三个孔是如何接入家庭电
路中的。
⑶标“E”的插头为什么比其余两个略长
一些？这样设计有什么好处？
⑷了解漏电保护器的作用，知道漏电保护
器和空气开关的区别。
以小组为单位展示课下搜集有关插头的资料。
⑴有金属外壳的用电器的插头是三脚的；
⑵塑料外壳的用电器的插头大多是两脚的；
⑶三脚插头最上面的插脚略微长一些……
⑴L接火线、N接零线，E接用电器的金属外壳。
⑵左零右火上接地。
⑶一旦插头插入插座中，可以保证用电器的金属外壳接地，如果绝缘层损坏，使外壳带电，电流可以流入大地，不至于对人造成伤害。
⑷漏电保护器可以在人体站在地上接触火线时，自动切断电路，起保护作用。
空气开关则是在电流过大时自动切断电路，起保护作用。
3.时间：3min。
（设计意图：课下由学生搜集有关插座的资料，培养学生的观察能力，通过自学、交流讨论做到学以致用，进一步培养安全用电意识。
）
【盘点收获】
引导学生总结收获，师生共同解决存在的
问题。
学生交流讨论自己的
收获和困惑。
（见附件
1）
【课堂检测】独立完成，相互批改，教师巡视点评。
完成检测题（见附件2）【家庭作业】《助学》第一节内容课后完成【板书设计】
§19.1 家庭电路
一、组成：入户线－电能表－总开关－保险装置－用电器（插座）
二、火线和零线
1、火线（端线）、零线（接地）
2、试电笔
3、开关接在用电器和火线之间。
三、三线插头和漏电保护器
1、三线插头
2、三孔插座
3、漏电保护器
【教学反思】
一、案例中的“亮点”
本节课主要采用多媒体辅助教学、演示和分组实验、小组内和小组间交流讨论等多种教学方式展开。
1.密切联系生活实际，利用生活中常见的“随身听”和“电热水壶”的插头不同，激发质疑并调动学生学习的积极性和探索物理知识奥秘的兴趣。
2. 充分发挥学生的主观能动性，自己动手拆装试电笔，充分认识其结构及内部大电阻的作用；通过学习、模拟使用和真正使用三个环节，培养学生养成安全用电的意识。
3.通过交流讨论三脚插头和三孔插座的作用，让学生认识到物理就在我们身边，感受物理知识的重要作用。
二、教学中易出现的问题
1.解释试电笔接触零线时，氖管不发光的原因时，不应空讲，应结合电路图解释效果会更好。
2.在学习三线插头时，可以安排学生拆开三线插头，具体观察内部导线的具体连接方法。
附件1：盘点收获
附件2：达标检测
1.下列用电器中其工作电压与其它三个不同的是（）
A.收音机
B.电视机
C.洗衣机
D.空调
2.电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是接地的。
若你家中的这个孔没有接地，将会发生的现象是（）
A.插座因耗电的增加而烧毁
B.这个孔接地是为了更好的让家用电器散热
C.家用电器不能正常工作
D.人接触家用电器的外壳有可能发生触电事故
3.如下左图所示，三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（）
A．使插头的造型更美观
B．插入插座中更稳固
C．有利于区分火线与零线插脚
D．插入插座时，确保用电器外壳先接地
4.如上右图所示，使用测电笔来判别照明电路的火线和零线时，手必须接触________，当笔尖接触导线时，若氖管发光，则该导线是_________线。
5.请用笔画线代替导线，将下图中的电灯、开关和插座（接大功率的用电器接入家庭电路中）。
【参考答案】
1.A
2.D
3.D
4.笔尾金属体火
5.如下图所示。
