放大电路产生自激振荡的原因

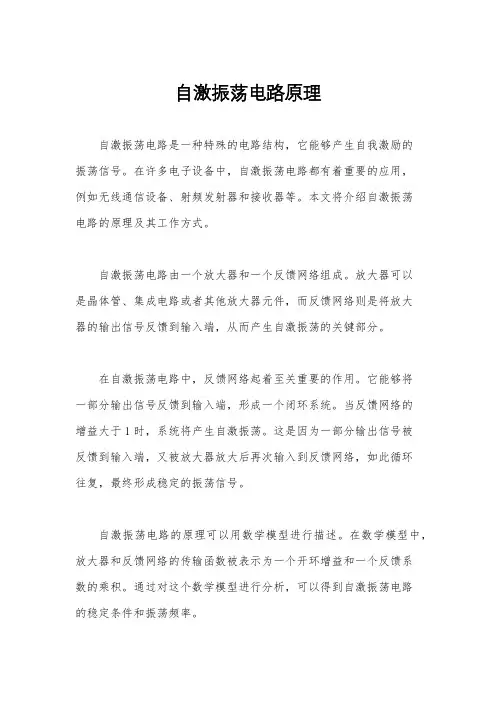

自激振荡电路原理
自激振荡电路原理自激振荡电路是一种特殊的电路结构，它能够产生自我激励的振荡信号。
在许多电子设备中，自激振荡电路都有着重要的应用，例如无线通信设备、射频发射器和接收器等。
本文将介绍自激振荡电路的原理及其工作方式。
自激振荡电路由一个放大器和一个反馈网络组成。
放大器可以是晶体管、集成电路或者其他放大器元件，而反馈网络则是将放大器的输出信号反馈到输入端，从而产生自激振荡的关键部分。
在自激振荡电路中，反馈网络起着至关重要的作用。
它能够将一部分输出信号反馈到输入端，形成一个闭环系统。
当反馈网络的增益大于1时，系统将产生自激振荡。
这是因为一部分输出信号被反馈到输入端，又被放大器放大后再次输入到反馈网络，如此循环往复，最终形成稳定的振荡信号。
自激振荡电路的原理可以用数学模型进行描述。
在数学模型中，放大器和反馈网络的传输函数被表示为一个开环增益和一个反馈系数的乘积。
通过对这个数学模型进行分析，可以得到自激振荡电路的稳定条件和振荡频率。
在实际应用中，自激振荡电路的设计需要考虑许多因素。
首先，放大器和反馈网络的参数需要精确匹配，以确保系统能够产生稳定的振荡信号。
其次，反馈网络的相位和增益也需要进行精确的设计和调整。
最后，电路中的元件参数和工作条件都会对振荡信号产生影响，因此需要进行综合考虑和分析。
除了在电子设备中的应用，自激振荡电路还有着许多其他领域的应用。
例如，在音频设备中，自激振荡电路可以用于产生音频信号，实现音频放大和调制。
在医疗设备中，自激振荡电路也可以用于生物信号的检测和处理。
总的来说，自激振荡电路是一种重要的电路结构，它能够产生稳定的振荡信号，并在许多领域有着重要的应用。
通过对自激振荡电路的原理和工作方式进行深入理解，可以为电子设备的设计和应用提供重要的参考和指导。
10-1反馈放大电路的自激振荡
§ 10-1 反馈放大电路的自激振荡
重点
难点北京邮电大学电子工程学院
2012.6
退出 开始
• 交流负反馈可以改善放大电路多方面的性能， 而且反馈愈深，性能改善得愈好。
• 但是，如果电路反馈满足某种条件，在输入量 为零时，输出却会产生一定频率和一定幅值的 信号，这时称电路产生了自激振荡。开关置于
条件，电路才会产生自激振荡。在起振过
程中， Xo 有一个从小到大的过程，故起 振条件为
•
AF 1
退出
荡。
退出
自激振荡产生的原因
负反馈放大电路的一般表达式为
Af
A 1 AF
退出
自激振荡产生的原因
一、自激振荡产生的原因
• 在中频段，由于 AF 0 ， 中频段相移为 零。因此净输入量 、输入量 和反馈量 之 间的关系为
X
' i
Xi
Xf
退出
自激振荡产生的原因
在低频段，AF 将产生超前相移，在低 频段，AF 将产生滞后相移，当某一频率
f0 的信号使附加相移与中频段相比超 前或滞后180度时，使净输入量变为
X
' i
Xi
Xf
使电路由负反馈变为正反馈。
退出
自激振荡产生的原因
+ Xi 0 +
Xi'
-
A
Xf
F
Xo
Xf
Xo Xi
X o
退出
自激振荡产生的原因
• 由于半导体器件的非线性特性，如果电路 能最终达到动态平衡，即反馈信号（也就 是净输入信号）维持着输出信号，而输出 信号又维持着反馈信号，电路就产生了自 激振荡。
退出
运放电路输入端加电容电路自激振荡的原因
运放电路输入端加电容电路自激振荡的原因1. 概述运放电路是电子电路中常用的一种放大电路，具有高输入阻抗、低输出阻抗、大增益等优点，广泛应用于电子设备中。
然而，在一些情况下，运放电路的输入端加电容后会出现自激振荡的现象，给电路稳定性和性能带来负面影响。
本文将简要分析运放电路输入端加电容电路自激振荡的原因，并探讨解决方法。
2. 运放电路输入端加电容电路概述运放电路通常由运放芯片、电阻、电容等元器件组成，用于信号放大、滤波、积分、微分等功能。
当在运放电路的输入端加上电容后，原理上是为了在输入端滤除直流信号，只透过交流信号，以起到滤波和对称交流信号的作用。
但在实际应用中，有时候会发现运放电路输入端加电容后出现自激振荡现象。
3. 自激振荡的原因（1）相位延迟：在运放电路中，当输入端加电容时，由于电容器的特性，导致输入信号的相位延迟。
当输入信号的相位延迟到达运放电路的反馈环路时，可能引起电路的共振和自激振荡。
（2）反馈路径：在运放电路中，反馈路径如果设计不当，或者在输入端加电容后，在反馈路径中出现相位差，也可能会导致自激振荡的问题。
特别是在高频段，更容易出现这种情况。
4. 解决方法（1）增加补偿电容：在运放电路输入端加电容后出现自激振荡时，可以考虑增加补偿电容来抑制振荡。
适当增加补偿电容，可以起到抑制高频振荡的作用，提高电路的稳定性。
（2）选择合适的运放芯片：在设计运放电路时，选择合适的运放芯片也是避免自激振荡的重要方法。
一些特殊应用场景下，可能需要选择特殊结构和参数的运放芯片，以满足要求。
（3）优化反馈网络：在运放电路设计中，要合理设计反馈网络，避免相位差引起的自激振荡。
通过优化反馈网络的结构和参数，可以有效地降低电路的振荡风险。
5. 结论运放电路输入端加电容电路自激振荡的原因主要在于相位延迟和反馈路径设计不当。
为了解决这一问题，可以采取增加补偿电容、选择合适的运放芯片和优化反馈网络等方法。
在实际设计中，需要对电路的稳定性和性能进行充分的考虑，合理选择元器件和参数，以避免自激振荡的问题。
放大电路产生自激振荡的条件

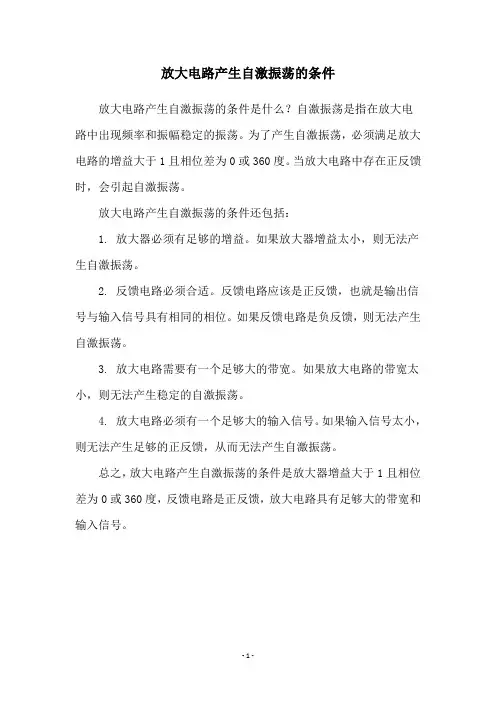

放大电路产生自激振荡的条件
放大电路产生自激振荡的条件是什么？自激振荡是指在放大电
路中出现频率和振幅稳定的振荡。
为了产生自激振荡，必须满足放大电路的增益大于1且相位差为0或360度。
当放大电路中存在正反馈时，会引起自激振荡。
放大电路产生自激振荡的条件还包括：
1. 放大器必须有足够的增益。
如果放大器增益太小，则无法产生自激振荡。
2. 反馈电路必须合适。
反馈电路应该是正反馈，也就是输出信号与输入信号具有相同的相位。
如果反馈电路是负反馈，则无法产生自激振荡。
3. 放大电路需要有一个足够大的带宽。
如果放大电路的带宽太小，则无法产生稳定的自激振荡。
4. 放大电路必须有一个足够大的输入信号。
如果输入信号太小，则无法产生足够的正反馈，从而无法产生自激振荡。
总之，放大电路产生自激振荡的条件是放大器增益大于1且相位差为0或360度，反馈电路是正反馈，放大电路具有足够大的带宽和输入信号。
- 1 -。
电路产生自激振荡的条件
电路产生自激振荡的条件自激振荡是指电路在没有外部输入信号的情况下产生振荡的现象。
它是一种自发的振荡现象，主要通过反馈回路中的信号反馈来实现。
在电子学中，自激振荡是一种非常常见的现象，它可以应用于许多不同的电路中，如放大器、发生器、计时器等。
自激振荡的产生需要满足一定的条件，这些条件包括电路中的元件、反馈回路以及电路的工作状态等。
在本文中，我们将详细介绍自激振荡产生的条件及其原理。
1.电路中的积极元件和消极元件：在电路中，产生自激振荡的条件之一是存在积极元件和消极元件。
积极元件是指能够提供正的电压或电流增益的元件，如晶体管、运放等；消极元件是指能够提供负的电压或电流增益的元件，如电容器、电感等。
积极元件和消极元件的结合能够产生振荡。
2.反馈回路：产生自激振荡的另一个关键条件是反馈回路。
反馈回路是指将电路的一部分输出信号反馈到输入端的回路。
在反馈回路中，输出信号会对输入信号进行反馈，从而产生一种循环增强的效应，导致电路产生振荡。
反馈回路可以分为正反馈和负反馈两种类型，而正反馈是产生自激振荡的必要条件。
3.电路的工作状态：电路的工作状态也是产生自激振荡的重要条件之一。
在正常情况下，电路处于稳定的静态工作状态，没有产生振荡。
但是，当电路中存在一定的积极元件和消极元件，同时具备了反馈回路的条件下，电路就有可能出现自激振荡的现象。
在实际电路中，产生自激振荡的条件需要以上三个方面的条件都满足，才能够产生振荡。
下面，我们将介绍一些常见的自激振荡电路以及它们产生振荡的原理。
1.晶体管振荡电路：晶体管是一种常用的积极元件，它具有放大作用，并且能够产生正的电压增益。
与之配合的是电容器和电感等消极元件，它们能够提供负的电压或电流增益。
将这些元件组成一个反馈回路，就可以产生自激振荡的电路。
晶体管振荡电路通常用于无线电频率发生器、射频放大器等电路中。
2.电子管振荡电路：与晶体管类似，电子管也是一种常用的积极元件，它具有放大作用并能够产生正的电压增益。
负反馈放大电路的自激振荡
1．电容滞后补偿
在放大电路中 选择时间常数最大 的回路内对地并接 小电容C，如图所 示。这种方法简单， 但缺点是使频带变 窄了，是以牺牲带 宽为代价来消除自 激振荡的。
2．RC滞后补偿
这种补偿是采 用RC相串联的网 络来取代电容滞后 补偿中的电容C， 如图所示。其目的 使频带宽度有所增 加，即在高频放大 倍数处于零处的频 率比电容滞后补偿 有所提高。
处，使得
，两者作用的结果是
使净输入信号增大，产生了正反馈．
如果反馈较强以至于
，此 时
，
虽然输入信号为零，输出端也会产生输出信号，条件
根据上述分析，负反馈放大电路产生自激振荡的条件为
表示成模和相角的形式，即
（n=0，1，2，…）
3．自激振荡的判断
为了判断负反馈放大电路是否振荡，通常利用其回路 增益 的波特图，考察的幅频特性和相频特性，分析是 否同时满足自激振荡的起振条件和相位条件。
模拟 电子 技术 基础
模拟 电子 技术 基础
负反馈放大电路的自激振荡
1.1 产生自激振荡的原因和条件 1.2 消除自激振荡的方法
1.1 产生自激振荡的原因和条件
1．自激振荡产生的原因
在低频和高频的情况下，由于 、 都
是频率的函数，它们的幅值和相位会随频率而 变化，所产生的相移称为附加相移 、
这就有可能在低频或高频区中的某个频率
可以归纳出判断产生自激振荡的方法：根据幅频 特性和相频特性曲线分别找到相应的频率点fc和f0，
如果f0<fc，将产生自激振荡，电路不稳定；
如果f0>fc，不会产生自激振荡，电路稳定。
1.2 消除自激振荡的方法
对于多极负反馈放大电路（三级或三级以上） 来说，为了避免产生自激振荡，保证电路正常工作， 需要采取措施来破坏自激的条件。消除自激振荡的 最基本方法之一是采用相位补偿网络。补偿是指在 基本放大电路或者反馈网络中增加一些元件，如R、 C等，以改变放大电路的频率响应。
负反馈放大电路震荡产生的原因
负反馈放大电路震荡产生的原因负反馈放大电路是一种常用的电子放大器电路，它通过将一部分输出信号反馈到输入端，以减小放大器的增益，从而改善放大器的性能，如稳定性、线性度和噪声等。
负反馈放大电路的基本结构包括放大器、反馈网络和输入输出端。
在负反馈放大电路中，反馈网络将一部分输出信号反馈到放大器的输入端，形成一个回路。
这个回路会对放大器的输入信号进行修正，使得输出信号更稳定、更准确。
然而，当反馈网络的增益和相位满足特定条件时，负反馈放大电路可能会产生自激振荡。
负反馈放大电路产生震荡的原因可以归结为以下几点：1. 相位条件不满足：负反馈放大电路的震荡往往是由于相位条件不满足而导致的。
当反馈网络引入的相位延迟与放大器的相位延迟正好相等并且增益大于1时，会导致正反馈，从而引起震荡。
在设计负反馈放大电路时，需要确保相位条件满足，避免产生不稳定的震荡。
2. 反馈增益过大：反馈增益过大也是负反馈放大电路产生震荡的原因之一。
当反馈增益过大时，放大器的输出信号会被放大并反馈回输入端，造成反复放大，从而导致震荡。
因此，在设计负反馈放大电路时，需要合理选择反馈增益，避免增益过大引起震荡。
3. 反馈网络不稳定：反馈网络的稳定性也会影响负反馈放大电路的稳定性。
如果反馈网络本身不稳定，或者在特定频率下出现共振现象，就会引起电路的震荡。
因此，在设计负反馈放大电路时，需要确保反馈网络的稳定性，避免产生不稳定的震荡。
4. 外界干扰：外界干扰也是负反馈放大电路产生震荡的原因之一。
当外界干扰信号的频率与放大器的共振频率相近时，会引起电路的震荡。
因此，在设计负反馈放大电路时，需要考虑外界干扰的影响，并采取相应的抑制措施，避免产生震荡。
负反馈放大电路产生震荡的原因主要包括相位条件不满足、反馈增益过大、反馈网络不稳定和外界干扰。
为了避免负反馈放大电路产生震荡，我们需要在设计和应用中充分考虑这些因素，并采取相应的措施，确保电路的稳定性和可靠性。
只有这样，我们才能充分发挥负反馈放大电路的优点，提高电子系统的性能。
放大器自激原理
放大器自激原理放大器是电子设备中常见的一种电路，用于将输入信号放大到所需的幅度。
而放大器的自激原理是指放大器本身产生的反馈信号可以使得输入信号得到放大的效果。
放大器的自激原理是通过反馈回路来实现的。
在放大器电路中，将部分输出信号经过电路连接到输入端，形成一个反馈回路。
这个反馈信号经过放大器之后又重新输入到放大器中，与输入信号相加后再次被放大，从而使得整个信号得到放大。
这种反馈回路可以使得放大器的增益增加，从而实现放大器自激的效果。
放大器的自激原理有两种常见的方式：正反馈和负反馈。
正反馈是指将放大器的输出信号与输入信号相加后再输入到放大器中，使得输出信号得到放大。
负反馈是指将放大器的输出信号与输入信号相减后再输入到放大器中，使得输出信号得到放大。
正反馈的自激原理在某些特定的应用中被广泛使用。
例如，在振荡器电路中，正反馈可以使得电路产生连续的振荡信号。
在某些放大器电路中，正反馈可以使得放大器的增益增加，从而提高信号的放大效果。
但是，正反馈也容易引起电路的不稳定性和产生噪声，因此在设计电路时需要注意合理控制正反馈的程度。
负反馈的自激原理是放大器电路中应用最为广泛的一种方式。
负反馈可以使得放大器的增益稳定在一个可控范围内，并且减小电路的非线性失真和噪声。
负反馈的自激原理通过将放大器的输出信号与输入信号相减后再输入到放大器中，使得输出信号得到放大。
通过合理选择反馈回路的增益和相位，可以实现对放大器的稳定控制和性能优化。
放大器的自激原理在实际应用中有着广泛的应用。
例如，在音频放大器中，通过负反馈的自激原理可以实现对音频信号的放大和音质的优化。
在射频放大器中，通过正反馈的自激原理可以实现对射频信号的放大和振荡。
在功率放大器中，通过负反馈的自激原理可以实现对功率信号的放大和线性度的提高。
放大器的自激原理是一种通过反馈回路来实现信号放大的原理。
通过合理设计反馈回路的增益和相位，可以实现对放大器的控制和优化。
放大器的自激原理在电子设备中有着广泛的应用，是实现信号放大的重要方法之一。
放大电路将产生自激振荡
fc fc
一般要求 Φm ≥ 45
f /Hz fo Gm fo
f /Hz
m
6. 负反馈放大电路的稳定性及相位补偿方法
6.4负反馈放大电路自激振荡的消除方法
为保证放大电路稳定工作，对于三级或三级以上的负反馈放大电路，需 采取适当措施破坏自激振荡的幅度条件和相位条件。
最简单的方法是减小反馈系数或反馈深度，使得在满足相位条件时不 满足幅度条件。
应当指出，理解消除自激振荡的基本思路以及不同方法的特点，要比具 体计算补偿元件的参数重要得多；这是因为在很多情况下，需要在正确思路 的指导下，通过实验来获得理想的补偿效果。
6. 负反馈放大电路的稳定性及相位补偿方法
例16: 已知放大电路幅频特性近似如图所示。引入负反馈时，反 馈网络为纯电阻网络，且其参数的变化对基本放大电路的影响可 忽略不计。回答下列问题：
6. 负反馈放大电路的稳定性及相位补偿方法
2.RC滞后补偿
除了电容校正以外，还可以利用电阻、电容元件串联组成的 RC 校正
网络来消除自激振荡。
（见教材P298—P300）
利用 RC 校正网络代替电容校正网络，将使通频带变窄的程度有所改善。
6. 负反馈放大电路的稳定性及相位补偿方法
3.密勒效应补偿
例14：已知某负反馈放大电路的 AF波特图，是判断该电路是否
稳定。
解：由波特图中的相频特性可见，
20lg AF/ dB 60
当 f = f0 时，相位移 AF = -180º，
40
满足相位条件；
20
此频率对应的对数幅频特性位
于横坐标轴之上，即：
0 AF
AF 1
0
结论：当f = f0 时，电路同时满足自激振荡
6第五节 负反馈放大电路的自激振荡
-180o -270o
O
fc f0 f
m
f
一般的负反馈放大电路要求 m≥ 450
6
上页
下页
首页
第五节
负反馈放大电路的自激振荡
二、常用的校正措施
1. 电容校正（又称为主极点校正）
Rc1
VT1
C
Rc2
+VCC + A1
C
VT2
A2
uo
Re2
而产生自激振荡。
2
上页
下页
首页
第五节
负反馈放大电路的自激振荡
|Au | Aum
0.707Aum
BW
O
单级负反馈放大电路 两级负反馈放大电路 都是稳定的，
fH f
fL
+90o
0o -90o f
三级负反馈放大电路 有可能自激振荡， 对三级以上放大电路 深度负反馈条件下必 须消除自激条件，使 电路稳定工作。
-
降低放大电路的主极点频率，来破坏自激振荡的条件 此方法简单方便，但通频带将严重变窄。
7
上页
下页
首页
第五节
负反馈放大电路的自激振荡
2. RC校正
Rc1
VT1
Rc2
+VCC + A1 R
C
VT2
R
C
A2
uo
Re2
-
将使通频带变窄的程度有所改善，即改善了高频响应。
校正网络应加在极点频率最低的放大级（时间常数最大）。 通常可接在前级输出电阻和 后级输入电阻都较高的地方
第五节
负反馈放大电路的自激振荡
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
放大电路产生自激振荡的原因
引言：
放大电路是电子设备中常见的一个模块，它的作用是将输入信号放大到所需的幅度。
然而，在某些情况下，放大电路会产生自激振荡，导致设备的正常工作受到影响。
本文将探讨放大电路产生自激振荡的原因，并提出相应的解决方法。
一、放大电路的基本原理
放大电路由放大器、反馈电路和输入输出电路组成。
其中，放大器负责放大输入信号，反馈电路将一部分输出信号反馈到放大器的输入端，输入输出电路则负责将信号输入到放大器并输出放大后的信号。
二、自激振荡的定义
自激振荡是指放大电路在没有外部输入信号的情况下，输出信号出现振荡的现象。
自激振荡会导致放大器输出的信号失真，影响设备的正常工作。
三、放大电路产生自激振荡的原因
1. 振荡回路增益过高
当放大电路的振荡回路增益过高时，反馈信号将不断放大，导致系统进入不稳定状态。
这种情况下，即使没有外部输入信号，放大器仍会产生自激振荡。
2. 反馈电路相位条件失调
反馈电路的相位条件是产生自激振荡的关键。
当反馈电路的相位延迟与放大器的相位延迟相等时，反馈信号将持续放大，引起自激振荡。
相位条件失调可能是由于电路设计错误或元器件参数不匹配所致。
3. 电源噪声干扰
电源噪声是放大电路产生自激振荡的常见原因之一。
电源噪声会通过电源线传播到放大器，引起电路的不稳定性，从而产生自激振荡。
4. 电路共振
当放大电路中的电感、电容和阻抗之间存在共振现象时，会导致电路产生自激振荡。
共振频率是电路的固有频率，当外部输入信号与共振频率接近或等于时，电路会自发产生振荡。
四、放大电路产生自激振荡的解决方法
1. 控制振荡回路增益
为避免振荡回路增益过高，可以通过增加衰减器或降低放大器的增益来控制振荡回路的总增益。
这样可以降低反馈信号的放大程度，减少自激振荡的可能性。
2. 优化反馈电路设计
反馈电路的相位条件是产生自激振荡的关键。
可以通过优化反馈电
路的设计，使反馈信号的相位延迟与放大器的相位延迟相等，从而避免自激振荡的发生。
3. 降低电源噪声干扰
为降低电源噪声对放大电路的干扰，可以采取以下措施：
- 在电源线上加入滤波器，以减少电源噪声的传播。
- 使用稳定的电源供电，避免电源电压波动过大。
- 使用良好的接地设计，减少接地回路的干扰。
4. 避免电路共振
为避免电路共振导致的自激振荡，可以采取以下措施：
- 优化电路布局，减少电感和电容之间的耦合。
- 选择合适的电感和电容数值，避免共振频率与工作频率接近或相等。
- 使用抗共振电容器，减少共振的影响。
结论：
放大电路产生自激振荡是一个常见的问题，但通过控制振荡回路增益、优化反馈电路设计、降低电源噪声干扰和避免电路共振等方法，可以有效地解决这个问题。
在设计和使用放大电路时，需要注意以上原因，并采取相应的措施，以确保电路的正常工作。
