关键(特殊)工序作业指导书
关键工序、特殊工序界定
关键工序、特殊工序界定及控制措施
1
2
2、特殊工序施工时，工程部编制改特殊工序的《作业指导书》、下发至架子队，架子队可根据实际情况进行补充。
《作业指导书》对施工方法、质量要求、验证方式、验证人员等作出明确规定，工程部对操作人员进行详细技术交底。
《作业指导书》经技术负责人批准后方可实施。
3、对特殊工序配备的施工机械设备，施工前由物机部人员进行验证，确认其是否符合《作业指导书》要求的施工能力。
4、配备与规定质量要求相符的检验、测量、试验设备，由工区试验室、安质部人员进行验证。
5
6。
建筑施工关键工序作业指导书
前 言建筑工程质量，是反映建筑工程满足相关标准规定或合同约定的要求，包括其在安全、使用功能及其在耐久性能、环境保护等方面所有明显的隐含能力的特性总和。
在质量管理过程中，我们发现许多项目部在涉及工程使用功能和重要观感部位的关键工序施工时，因为施工顺序的不合理、对工序质量的特性认识不足，造成返工、材料人工浪费、影响施工进度。
同时许多管理人员对形成质量问题的要素构成和原因分析并不透彻，从而找不到质量管理的着力点，反映出来就是管理绩效低下，工程质量品质不高。
按《建筑工程施工质量验收统一标准》工程质量可分解为产品质量和工序质量。
产品质量，有具体的判断对象，承载着使用功能的构件或系统；工序质量，操作或施工的过程，如施工方法、顺序、抽检数量、试验方法、验收方法等。
不合格的产品质量背后，肯定能发现工序质量的不合格，因此质量问题的真正“主体”是工序，包括构成工序质量的特定人、特定对象、工艺过程。
因为各部位工序施工具有“连续性”、“衔接性”的特点，所以质量问题也具有“隐蔽性”和“成长性”。
管理人员在施工过程中重视产品质量，不重视工序质量；重视施工过程检查，不重视施工前组织工作，其结果必然会形成随着施工活动的开始，大量隐藏的问题就逐步暴露、产生的状况，管理人员不得不将许多时间、精力花在整改中，影响正常的管理工作。
基于以上现象，工程处对施工过程中涉及使用功能、重要观感质量部位的节点进行分析，从施工顺序、方法、检查重点等角度剖析工序施工，从而达到对工程质量进行预控的目的，期待项目部在施工过程中进一步理顺工序，通过对工序的精细分解和施工的精细组织，为“每建必优，精细管理”注入新的内涵。
中天五建工程处2008年10月目 录1 地下室1-1 地下室外墙钢筋定位 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41-2 地下室内、外墙钢筋绑扎 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 51-3 地下室外墙对拉止水螺杆施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 61-4 地下室(主楼)与室外地下车库施工缝 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 7 1-5 地下室地坪与门洞施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 82 构件2-1 后浇带支模方法 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 92-2 后浇带部位支撑 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 10 2-3 楼板预留洞施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 11 2-4 线条压顶栏板定型化施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 12 3 楼梯间3-1 楼梯踏步定型化支模 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 13 3-2 楼梯踏步结构与装饰施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 14 3-3 主体结构双向直跑楼梯间隔墙施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 15 4 公用部位4-1 走道与休息平台装饰施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 16 4-2 电梯门与块材门套施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 17 4-3 块材踢脚线施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 18 4-4 管道粉刷、刮白施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 19 5 卫生间5-1 卫生间预留洞施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 20 5-2 卫生间管道安装与防水施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 21 5-3 卫生间管道、排气道安装与隔墙施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 22 5-4 卫生间地埋管安装与防水施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 23 6 外墙6-1 飘窗板施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 24 6-2 角窗施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 25 6-3 悬挑板与外墙面砖施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 26 6-4 外墙饰面施工与窗框安装 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 27 6-5 外墙面砖与空调洞施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 28 6-6 伸缩缝施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 29 7 屋面7-1 通气管与排气道风帽施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 30 7-2 排气道风帽与屋面广场砖施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 31 7-3 风机基座施工与风机安装 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 32 7-4 屋面泛水与墙面施工 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 338 安装工程8-1 电气预埋安装 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 34 8-2 配电井电气安装 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 37 8-3 预留洞口安装 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 39 8-4 水管、风管保温做法 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 41 8-5 管道支架制作、安装 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 42 8-6 风管下自动喷淋头安装 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 44 8-7 水泵安装相关细部做法 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 46 8-8 屋面风机安装相关做法 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 49 8-9 屋面避雷带安装 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 51 8-10 管道井管道排列安装 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄地下室外墙钢筋定位部 位： 地下室外墙关 键 词： 钢筋绑扎、外架搭设工 序： 筏板钢筋绑扎完成，进行剪力墙钢筋插筋定位，外墙通长钢筋未与外架搭设施工相结合 常见问题： a剪力墙竖筋倾斜、b上口高低不一、或高于板面或低于楼板、c暗梁主筋绑扎不到位、 d墙体绑扎后垂直度无法校正到位，造成保护层不符合规范要求。
特殊过程和关键工序作业指导书
特殊过程和关键工序作业指导书在工业生产和制造领域，特殊过程和关键工序是保证产品质量和生产效率的重要环节。
为了确保这些过程和工序能够准确、高效地完成，制定详细的作业指导书是必不可少的。
这份作业指导书将为您详细介绍特殊过程和关键工序的相关内容、操作要点以及注意事项。
一、特殊过程和关键工序的定义特殊过程是指那些对形成的产品是否合格不易或不能经济地进行验证的过程。
例如，焊接、铸造、热处理等过程，其产品质量往往需要在后续的使用中才能逐渐显现出来。
关键工序则是对产品质量或性能有重大影响的工序。
这些工序的质量直接关系到产品的整体质量和性能，如精密加工、关键零部件的装配等。
二、特殊过程和关键工序的特点（一）特殊过程的特点1、过程结果不易检验特殊过程的输出通常无法通过常规的检验手段立即确定其是否合格。
例如，焊接后的焊缝强度，需要经过破坏性试验或长期使用才能确定其质量。
2、过程质量主要依赖于过程参数的控制特殊过程的质量更多地取决于过程中的工艺参数，如温度、压力、时间等。
对这些参数的准确控制是保证特殊过程质量的关键。
3、过程具有较高的风险性由于特殊过程结果难以立即检验，如果过程控制不当，可能会导致大量不合格产品的产生，造成严重的经济损失。
（二）关键工序的特点1、对产品质量影响重大关键工序的质量问题可能会导致整个产品的性能下降、寿命缩短甚至无法正常使用。
2、工艺要求严格关键工序通常需要高精度的设备、严格的工艺条件和熟练的操作人员来保证质量。
3、质量控制难度大由于关键工序对产品质量的重要性，对其质量控制的要求也更高，需要采用更先进的检测手段和更严格的质量标准。
三、特殊过程和关键工序的识别（一）依据产品质量特性通过分析产品的质量特性，确定哪些过程和工序对产品的关键质量特性有直接影响。
（二）参考以往的生产经验总结以往生产过程中出现的质量问题，找出那些容易导致质量问题的过程和工序。
（三）结合工艺流程图对生产过程的工艺流程图进行详细分析，找出其中对产品质量和生产效率有重要影响的环节。
关键工序作业指导书
关键工序作业指导书一、引言关键工序是指生产或操作过程中对产品质量、工作效率和安全性具有重要影响的环节。
为了保证关键工序的顺利进行，特编写本作业指导书，旨在提供详细的工作指导，确保工序的操作正确，使其达到预期的效果。
二、工序介绍1. 工序名称：XXXX工序编号：XXXX2. 工序目标：确保XXXX过程安全可靠，高效完成，达到预期效果。
三、工作前准备1. 确认工序所需材料和设备是否齐全，包括但不限于：- XXXX设备- XXXX材料- XXXX工具2. 工作场所清理：- 清除工作区域内的杂物和障碍物- 清理设备表面和周边环境3. 工作保护措施：- 确保佩戴个人防护装备，例如安全帽、护目镜、手套等- 检查所有设备的工作状态和安全性能，确保无故障和危险- 确保通风良好或采取必要的通风设施四、工作步骤1. 步骤一：XXXX- 描述步骤一的操作方法和注意事项- 可以使用图表或流程图来清晰地呈现步骤和顺序2. 步骤二：XXXX- 描述步骤二的操作方法和注意事项- 可以使用图表或流程图来清晰地呈现步骤和顺序3. 步骤三：XXXX- 描述步骤三的操作方法和注意事项- 可以使用图表或流程图来清晰地呈现步骤和顺序4. 步骤四：XXXX- 描述步骤四的操作方法和注意事项- 可以使用图表或流程图来清晰地呈现步骤和顺序五、操作细节和注意事项1. 操作细节：- 描述每个操作细节的步骤和方法，并结合图表或图像进行说明- 强调每个细节的重要性和操作顺序的正确性2. 注意事项：- 提醒操作人员注意安全事项和危险因素- 强调关键环节和操作步骤的注意事项- 鼓励操作人员在操作过程中保持专注和细心六、异常情况处理1. 异常情况定义：- 描述可能发生的异常情况和其对工序的影响- 包括但不限于设备故障、材料短缺、不可控因素等2. 异常情况处理步骤：- 逐步描述每种异常情况的处理方法和应对策略- 强调在非常情况下的应急预案和紧急联系方式七、验收标准及记录1. 验收标准：- 描述工序完成后所需达到的标准和指标- 可以包括外观质量、尺寸精度、物理性能等方面的要求2. 记录：- 要求操作人员或相关工作人员填写工序完成情况的记录表或报告- 包括日期、操作人员、工序完成质量、存在的问题和改进意见等内容八、风险评估与控制1. 风险评估：- 根据工序的特点和可能存在的风险，对潜在风险进行评估- 包括操作过程中的人身伤害风险、设备故障风险等2. 风险控制措施：- 根据风险评估结果，制定相应的风险控制措施和防范方法- 包括但不限于设备维护保养、操作培训、紧急预案等九、总结本作业指导书详细介绍了关键工序的操作方法、注意事项和风险控制措施，旨在确保工序的顺利进行，达到预期效果。
【推荐】关键工序作业指导书-精选word文档 (13页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==关键工序作业指导书篇一：关键工序作业指导书本作业指导书适用于Y系列单，三相异步电动机转子校动平衡操作规程。
1 材料：1.1 清洁回丝和滑石粉。
1.2 彩色粉笔。
1.3 垫圈（平衡快）。
1.4 机油（2号锭子油）。
2 设备与工具：2.1 YYQ－6A型闪光式硬支承平衡机。
2.2 电钻（1－6毫米）。
2.3 斜口钳（6时）。
2.4 斩口榔头、冲头。
3 平衡校测前的准备：3.1 按转子轴承档两端支承距离尺寸调整好两个支承架之间的位置距离，然后将支承固紧在平衡台面上。
3.2 按照转子轴颈大小调节V形支承快上下（高低）位置，使工件转动时保持水平并加以固紧。
3.3 调整好限住支架，以防止转子旋转时轴向移动甚至窜出，避免不安全事故及损坏工件。
（如转动轴承档两端有台阶档牢时该步骤可不做）。
3.4 平衡机转速的选择是按工件质量，工件外径大小，初始不平衡量以及施动功率而决定，现按63转子以下可依据选择转速快一些（皮带轮直径的一档）反之转速选择慢一些。
3.5 在校测转子轴伸键槽中嵌入键，并用橡皮筋紧固牢。
3.6 校测转子外圆套上涂有滑石粉的转动皮带，然后将转子两轴承档座落在两V形槽支承架间，并在两轴承当处适当加些润滑油。
3.7 沿校测转子处圆靠近铝端环右面用粉笔按平衡柱数量一一编写上号码字样，便于用闪光式读出转子不平衡量的相位。
4 校测方法：4.1 先将操作仪表板面上的面分离1 ，2二个框格外侧旋纽旋在“10”的位置而内侧旋纽旋在“0”位置上。
4.2 将“＋”“－”变换开关拨在“＋”位置（如果被校转子用加重法进行平衡则应拨至“－”位置）。
4.3 将衰减器调节至适当位置，衰减档数1，2，5，10，20，50，接地，其衰信数约1：2：5：10：20：50。
接地表示短路。
4.4 当转子的平衡转速稳定后，调节转速选频旋钮使微安表指针呈最大数值，如转子的不平衡量很小，可将衰减器旋钮拨至“1”或“2”档，4若选频正确，则拨“－”“＋”变换开关时，闪光灯所指示的转子不平衡位置正好相差180°则应拨至（注意：若转速不符可能出现信频讯号，此时闪光灯停象出现不正常如轻重反转时不是180°此时应接上述第4条按转速范围置于相应一档上）。
特殊过程和关键工序作业指导书

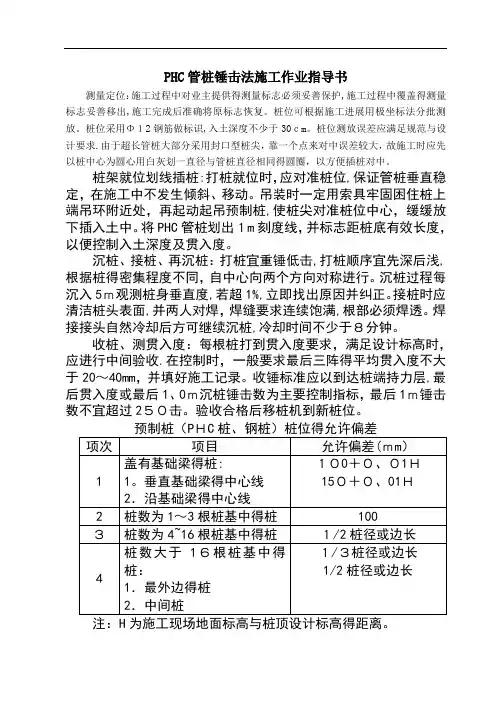

PHC管桩锤击法施工作业指导书测量定位：施工过程中对业主提供得测量标志必须妥善保护,施工过程中覆盖得测量标志妥善移出,施工完成后准确将原标志恢复。
桩位可根据施工进展用极坐标法分批测放。
桩位采用Φ１2钢筋做标识,入土深度不少于30ｃm。
桩位测放误差应满足规范与设计要求.由于超长管桩大部分采用封口型桩尖，靠一个点来对中误差较大，故施工时应先以桩中心为圆心用白灰划一直径与管桩直径相同得圆圈，以方便插桩对中。
桩架就位划线插桩:打桩就位时，应对准桩位,保证管桩垂直稳定，在施工中不发生倾斜、移动。
吊装时一定用索具牢固困住桩上端吊环附近处，再起动起吊预制桩,使桩尖对准桩位中心，缓缓放下插入土中。
将PHC管桩划出１m刻度线，并标志距桩底有效长度，以便控制入土深度及贯入度。
沉桩、接桩、再沉桩：打桩宜重锤低击,打桩顺序宜先深后浅,根据桩得密集程度不同，自中心向两个方向对称进行。
沉桩过程每沉入5ｍ观测桩身垂直度,若超1%,立即找出原因并纠正。
接桩时应清洁桩头表面,并两人对焊，焊缝要求连续饱满,根部必须焊透。
焊接接头自然冷却后方可继续沉桩,冷却时间不少于８分钟。
收桩、测贯入度：每根桩打到贯入度要求，满足设计标高时，应进行中间验收.在控制时，一般要求最后三阵得平均贯入度不大于20～40mm，并填好施工记录。
收锤标准应以到达桩端持力层,最后贯入度或最后1、0ｍ沉桩锤击数为主要控制指标，最后1ｍ锤击数不宜超过2５０击。
验收合格后移桩机到新桩位。
注：H为施工现场地面标高与桩顶设计标高得距离。
ＰHC管桩静压法施工作业指导书测量定位：施工过程中对业主提供得测量标志必须妥善保护，施工过程中覆盖得测量标志妥善移出，施工完成后准确将原标志恢复.桩位可根据施工进展用极坐标法分批测放.桩位采用Φ1２钢筋做标识,入土深度不少于3０cm。
桩位测放误差应满足规范与设计要求。
由于超长管桩大部分采用封口型桩尖，靠一个点来对中误差较大，故施工时应先以桩中心为圆心用白灰划一直径与管桩直径相同得圆圈，以方便插桩对中。
特殊过程和关键工序作业指导书
特殊过程和关键工序作业指导书在工业生产和制造领域中，特殊过程和关键工序的有效管理与执行对于保障产品质量、提高生产效率以及确保生产安全具有至关重要的意义。
特殊过程是指那些对形成的产品是否合格不易或不能经济地进行验证的过程，而关键工序则是对产品质量和性能起决定性作用的工序。
为了确保特殊过程和关键工序的顺利进行，制定详细、准确且易于操作的作业指导书是必不可少的。
一、特殊过程作业指导书（一）特殊过程的定义与特点特殊过程通常具有以下特点：过程的结果不能通过后续的检验和测试完全验证；过程的质量取决于过程中的参数控制和人员操作技能；过程中的微小变化可能对最终产品质量产生重大影响。
例如，焊接过程、热处理过程、表面涂层处理过程等都属于特殊过程。
（二）特殊过程作业指导书的内容1、过程描述详细说明特殊过程的名称、目的和适用范围。
介绍过程所涉及的原材料、设备和工具。
2、工艺参数明确规定过程中关键的工艺参数，如温度、压力、时间、电流等。
给出工艺参数的允许偏差范围。
3、操作步骤按顺序描述操作流程，包括设备的启动和停止、原材料的添加顺序等。
强调操作中的安全注意事项。
4、检验要求说明过程中的检验项目和检验方法。
规定检验的频率和时机。
5、人员资质明确操作人员所需的培训和资质要求。
6、设备维护提供设备的日常维护和保养要求，包括清洁、润滑、校准等。
（三）特殊过程作业指导书的制定与更新1、制定由工艺工程师或相关技术专家根据产品设计要求、工艺标准和实际生产经验制定特殊过程作业指导书。
2、更新当产品设计变更、工艺改进、设备更新或出现质量问题时，应及时对作业指导书进行更新。
二、关键工序作业指导书（一）关键工序的定义与识别关键工序是指对产品质量和性能起决定性作用的工序，一旦出现问题，将严重影响产品的质量和可靠性。
关键工序的识别通常基于以下几个方面：对产品主要性能指标有直接影响的工序；工艺复杂、质量不稳定的工序；对下道工序有较大影响的工序。
（二）关键工序作业指导书的内容1、工序概述说明关键工序的名称、作用和在生产流程中的位置。
