连接器、线缆选型及其组件设计规范..
连接器选型规范要求
目录......................................................................................................... 错误！未定义书签。
1、线对板连接器 (1)
选型重点注意事项 (1)
2、板对板连接器 (3)
选型重点注意事项： (3)
常用板对板连接器： (3)
3、线对线连接器 (4)
选型重点注意事项 (4)
常用线对线连接器 (4)
4、I/O连接器 (4)
选型重点注意事项 (4)
常用I/0连接器 (5)
5、同轴连接器 (5)
选型重点注意事项 (5)
常用同轴连接器 (6)
6、非焊接端子 (6)
选型重点注意事项 (6)
常用非焊接端子 (6)
7、端子排 (7)
选型重点注意事项 (7)
常用端子排 (7)
1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。
主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。
端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。
以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。
端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。
7。
14个连接器的选型标准,你知道吗？
现在不管是在生活中还是企业应用中，常用连接器种类比较广泛，从D型连接器到经常用的连接器有12大类，它的选型原则有哪些呢？主要包括有载流量、阻抗匹配、屏蔽、通用性、成本、供货情况等十四项标准，这可以说是连接器选型要知道的知识要点，下面来讲解这十四项标准；1 .载流量：在选择走电源信号的连接器时候对于连接器的载流量比较关注，要采用降额设计，同时注意引脚之间的绝缘耐压。
2. 结构尺寸：连接器的外形尺寸是非常重要的，在产品中连接都有一定的空间限制，尤其是单板上连接器，不能与其他部件干涉。
根据使用空间、安装部位选择合适的安装方式（安装有前安装和后安装，安装固定方式有抑钉、螺钉、卡圈或连接器本身卡销快速锁定等）和外形（直式、弯式，T型，圆形，方形）。
3. 阻抗匹配：有些信号有阻抗要求，尤其是射频信号，对阻抗匹配要求更为严格, 阻抗不匹配时候会引起信号反射，从而影响信号传输。
一般信号传输对连接器的阻抗没有特殊要求4. 屏蔽：随着通讯产品的发展，EMC越来越受到重视，选择的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽层要与连接器的金属外壳相连接，达到屏蔽效果，也可以采用注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接在一起。
5. 防误插：防误插有两方面：一方面是连接器本身，连接器本身旋转180度、错位错误连接导致信号错误连接，此时需要注意尽可能选择防误插连接器，或者通过调整连接器相对位置关系使装配唯一化;另一方面，出于减少物料种类考虑，几种信号都采用相同连接器，此时就可能出现将A插头插到B插头上去，此时就需要注意，如果出现这样情况时会引起严重后果的时候，必须将A、B接口选择为不同类型的插座。
6. 可靠性：连接器用来连接信号，因此连接部位要可靠（例如面接触要优于点接触，针孔式要优于片簧式等）。
7. 通用性：在连接器的选择过程中要尽可能选择通用的物件，尤其同系列产品之间，连接器的选择具有很强的通用性，减少物料种类，增加数量降低成本，同时降低供货风险。

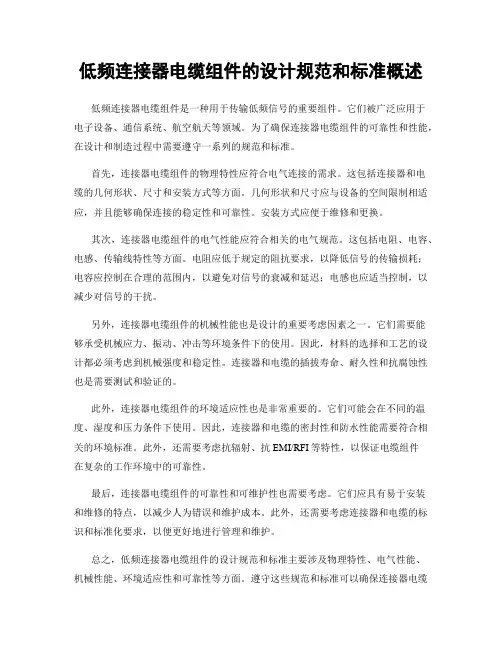

低频连接器电缆组件的设计规范和标准概述
低频连接器电缆组件的设计规范和标准概述低频连接器电缆组件是一种用于传输低频信号的重要组件。
它们被广泛应用于电子设备、通信系统、航空航天等领域。
为了确保连接器电缆组件的可靠性和性能，在设计和制造过程中需要遵守一系列的规范和标准。
首先，连接器电缆组件的物理特性应符合电气连接的需求。
这包括连接器和电缆的几何形状、尺寸和安装方式等方面。
几何形状和尺寸应与设备的空间限制相适应，并且能够确保连接的稳定性和可靠性。
安装方式应便于维修和更换。
其次，连接器电缆组件的电气性能应符合相关的电气规范。
这包括电阻、电容、电感、传输线特性等方面。
电阻应低于规定的阻抗要求，以降低信号的传输损耗；电容应控制在合理的范围内，以避免对信号的衰减和延迟；电感也应适当控制，以减少对信号的干扰。
另外，连接器电缆组件的机械性能也是设计的重要考虑因素之一。
它们需要能够承受机械应力、振动、冲击等环境条件下的使用。
因此，材料的选择和工艺的设计都必须考虑到机械强度和稳定性。
连接器和电缆的插拔寿命、耐久性和抗腐蚀性也是需要测试和验证的。
此外，连接器电缆组件的环境适应性也是非常重要的。
它们可能会在不同的温度、湿度和压力条件下使用。
因此，连接器和电缆的密封性和防水性能需要符合相关的环境标准。
此外，还需要考虑抗辐射、抗EMI/RFI等特性，以保证电缆组件在复杂的工作环境中的可靠性。
最后，连接器电缆组件的可靠性和可维护性也需要考虑。
它们应具有易于安装和维修的特点，以减少人为错误和维护成本。
此外，还需要考虑连接器和电缆的标识和标准化要求，以便更好地进行管理和维护。
总之，低频连接器电缆组件的设计规范和标准主要涉及物理特性、电气性能、机械性能、环境适应性和可靠性等方面。
遵守这些规范和标准可以确保连接器电缆组件的可靠性、性能稳定性和使用寿命。
同时，不断的研发和创新也是促使连接器电缆组件适应更高要求的关键。
我们期待未来能够看到更加先进和可靠的低频连接器电缆组件的设计和应用。
连接器设计规范
连接器设计规范一、SMT表面焊接技术设计规范⑴、SMT TYPE的连接器, 其所有零件脚与胶芯基准面相对位置度须≦0.15 mm。
⑵、SMT TYPE的连接器, 其所有零件脚最差位置度须与胶芯基准面等高度(= 0)。
⑶、SMT TYPE的连接器, 其所有零件脚最佳设计值应低于胶芯基准面0.05 mm。
⑷、SMT TYPE的连接器, 其所有零件脚最佳设计角度为90°。
⑸、SMT TYPE的连接器, 其所有零件脚次佳设计角度为向下倾斜约0°～2°(90°～92°)与PC Board 至少应有三分之一以上之接触。
⑹、SMT TYPE的连接器, 其所有零件脚最差设计角度为向上倾斜角度＜90°, 此设计角度会造成焊锡性不良。
⑺、SMT TYPE的连接位置度方向表示,以胶芯基面为零, 向上为正(+)向下为负(-)。
⑻、SMT端子在模、治具加工段须注意端子毛边方向,毛边不可在端子与PCB接触面。
二、SMT TYPE 连接器端子脚设计规范⑴、PAD的大小主要是受端子脚的Pitch与长`宽而影响。
⑵、Pitch愈大,相对的端子宽度与PAD宽度亦可加大。
b= a + 0.10 mm min. a = 端子脚宽度 c = 端子脚长度d= c + 0.40 mm min. b = PAD宽度 d = PAD 长度下列为建议之SMT TYPE 连接器端子脚与PC Board PAD接触范围单位 : mmPitch 0.50 mm 0.80 mm 1.0 mm 1.27 mm 2.0 mm 2.54 mma 0.20 0.25 0.40 0.40 0.60 0.60b 0.30 0.50 0.60 0.80 1.0 1.20c c c c c c cd c + 0.40 c + 0.40 c + 0.40 c + 0.40c +0.40c + 0.40e 0.20 0.30 0.40 0.47 1.0 1.34a=端子脚宽度；长度；e=PAD与PAD间之距离三、平整度设计建议规范(1)、SMT TYPE的连接器, 其所有零件脚的相对高低位置视为平整度,一般要求为0.10mmMax.(2)、平整度表示方式有下图所列几种方式；对SMT产品标准标示:①、端子间平整度②、端子与胶芯基准面位置度。
连接器选型规范要求
目录......................................................................................................... 错误！未定义书签。
1、线对板连接器 (1)
选型重点注意事项 (1)
2、板对板连接器 (3)
选型重点注意事项： (3)
常用板对板连接器： (3)
3、线对线连接器 (4)
选型重点注意事项 (4)
常用线对线连接器 (4)
4、I/O连接器 (4)
选型重点注意事项 (4)
常用I/0连接器 (5)
5、同轴连接器 (5)
选型重点注意事项 (5)
常用同轴连接器 (6)
6、非焊接端子 (6)
选型重点注意事项 (6)
常用非焊接端子 (6)
7、端子排 (7)
选型重点注意事项 (7)
常用端子排 (7)
1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。
主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。
端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。
以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。
端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。
7。
(整理)电线和电线接插件端子选用规定
武汉虹信通信技术有限责任公司版本号D/00 修改记录1 目的为确保研发中心各产品部在产品开发过程中，正确地选择电源线和接插件端子，减少设计错误，提高工作效率。
2 适用范围适用于研发中心各产品部在产品开发过程中电源线与接插件端子的选型。
3 选用规定3.1 产品设备外部电源线线色选用规定a)标准配置：交流：L线（火线）——棕色；N线（零线，工作地线）——蓝色；保护地线——黄绿色。
直流：-48V电源线——蓝色；+24V电源线——红色；工作地线——黑色；保护地线——黄绿色。
b)非标准配置：如客户有特别要求，按照客户要求配置。
3.2 产品设备内部电源线线色的选用规定交流：L线（火线）——棕色；N线（零线，工作地线）——蓝色；保护地线——黄绿色。
直流：+12V(+9V、-48V) ——蓝色；+24V（+27V、＋28V、＋32V）——红色；-5V——黄色；工作地线——黑色；保护地线——黄绿色。
模块内部跳线：正极——棕色；负极——蓝色。
3.3 电源线线型选用规定电源线线型选择依据导线内通过的电流，要求用电设备长期正常运行状态下的工作电流小于或等于导线允许通过的正常电流。
线型与电流的对应关系见表1。
表1 电源线线型与允许通过电流的对应关系3.4 产品设备外部电源线线型的选用规定交流供电：按照设备工作所通过电流大小，选用三芯护套电源线3*0.75 mm2或3*1.5 mm2等；直流-48V或+24V供电：按照设备工作所通过电流大小，选用二芯护套线RVV 2*0.75 mm2、RVV 2*1.5 mm2、RVV 2*2.5 mm2、RVV 2*4 mm2等。
电流与导线截面积对应关系参看本规定的3.3条。
3.5用于压接导线的端子选用规定3.5.1 管型接插端子（GTVE）管型接插端子如图1所示。
图1管型接插端子示意图管型接插端子型号、规格见表2。
表2 管型接插端子型号、规格多股导线压接可参考以下压接方式：红色CE015010端子可以压接2*0.2 mm2；蓝色CE025010端子可以压接0.75 mm2+0.5 mm2、1.5 mm2+0.2 mm2；LT2-15008端子可以压接0.75 mm2+1.5 mm2。
连接器选型规范要求
1、线对板连接器....................................... 错误!未定义书签。
选型重点注意事项................................... 错误!未定义书签。
2、板对板连接器....................................... 错误!未定义书签。
选型重点注意事项：................................. 错误!未定义书签。
常用板对板连接器：................................. 错误!未定义书签。
3、线对线连接器....................................... 错误!未定义书签。
选型重点注意事项................................... 错误!未定义书签。
常用线对线连接器................................... 错误!未定义书签。
4、I/O连接器......................................... 错误!未定义书签。
选型重点注意事项................................... 错误!未定义书签。
常用I/0连接器..................................... 错误!未定义书签。
5、同轴连接器......................................... 错误!未定义书签。
选型重点注意事项................................... 错误!未定义书签。
常用同轴连接器..................................... 错误!未定义书签。
6、非焊接端子......................................... 错误!未定义书签。
电线和电线接插件端子选用规定
0 修改记录版本号 D/0 武汉虹信通信技术有限责任公司1 目的为确保研发中心各产品部在产品开发过程中，正确地选择电源线和接插件端子，减少设计错误，提高工作效率。
2 适用范围适用于研发中心各产品部在产品开发过程中电源线与接插件端子的选型。
3 选用规定3.1 产品设备外部电源线线色选用规定a)标准配置：交流：L线（火线）——棕色；N线（零线，工作地线）——蓝色；保护地线——黄绿色。
直流：-48V电源线——蓝色；+24V电源线——红色；工作地线——黑色；保护地线——黄绿色。
b)非标准配置：如客户有特别要求，按照客户要求配置。
3.2 产品设备内部电源线线色的选用规定交流：L线（火线）——棕色；N线（零线，工作地线）——蓝色；保护地线——黄绿色。
直流：+12V(+9V、-48V) ——蓝色；+24V（+27V、＋28V、＋32V）——红色；-5V——黄色；工作地线——黑色；保护地线——黄绿色。
模块内部跳线：正极——棕色；负极——蓝色。
3.3 电源线线型选用规定电源线线型选择依据导线内通过的电流，要求用电设备长期正常运行状态下的工作电流小于或等于导线允许通过的正常电流。
线型与电流的对应关系见表1。
表1 电源线线型与允许通过电流的对应关系3.4 产品设备外部电源线线型的选用规定交流供电：按照设备工作所通过电流大小，选用三芯护套电源线3*0.75 mm2或3*1.5 mm2等；直流-48V或+24V供电：按照设备工作所通过电流大小，选用二芯护套线RVV 2*0.75 mm2、RVV 2*1.5 mm2、RVV 2*2.5 mm2、RVV 2*4 mm2等。
电流与导线截面积对应关系参看本规定的3.3条。
3.5用于压接导线的端子选用规定3.5.1 管型接插端子（GTVE）管型接插端子如图1所示。
图1管型接插端子示意图管型接插端子型号、规格见表2。
表2 管型接插端子型号、规格多股导线压接可参考以下压接方式：红色CE015010端子可以压接2*0.2 mm2；蓝色CE025010端子可以压接0.75 mm2+0.5 mm2、1.5 mm2+0.2 mm2；LT2-15008端子可以压接0.75 mm2+1.5 mm2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/ZX xxxxxxxxxxxxxxxx有限公司企业标准(工艺技术标准)Q/ZX - 2001连接器、线缆选型及其组件设计规范2001- - 发布 2001- - 实施xxxxxxxxxxxxxxx有限公司发布Q/SZX 2001 - 01目次前言1 范围 (1)2 引用标准 (1)3 定义 (1)4 连接器的选型 (2)4.1 连接器的分类 (2)4.2 欧式连接器选型 (2)4.2.1欧式连接器的特性 (2)4.2.2 欧式连接器选型 (7)4.3 2MM连接器选型 (7)4.3.1 2MM连接器特性 (7)4.3.2 2MM连接器选型 (14)4.4 RF连接器选型 (14)4.5 D-SUB连接器的选型 (15)4.6 扁平电缆连接器的选型 (16)4.7 IC插座的选型 (17)4.8 圆形连接器选型 (17)4.9 各种接线端子、电源连接器选型 (18)5 电缆选型 (18)5.1 电线选型 (18)5.2 通信电缆的选型 (18)5.3 RF电缆的选型 (18)6 电缆组件的设计 (19)7 验证 (19)Q/SZX 2001 - 01前言本标准主要依据电连接器、电缆及RF电缆组件有关标准。
本标准由xxxxxxxxxxxxxxx有限公司CDMA事业部工艺结构部提出并归口。
本标准起草部门：CDMA工艺结构部工艺室。
本标准主要起草人：xxxxx。
本标准于2001年12 月首次发布。
xxxxxxxxxxxxxxxxxxxxx有限公司企业标准(工艺技术标准)Q/SZX 2001 – 011 范围本标准适用于CDMA通讯设备所用连接器、线缆选型及其组件设计。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
GB/T 17738.1-1999 射频同轴电缆组件第一部份：总规范一般要求和试验方法GJB 142A—94 机柜用外壳定位小型矩形电连接器总规范IEC 1076-4-101：1995 CONNECTOR WITH ASSESSED QUALITY，FOR USE IN d.c.LOW-FREQUENCY ANALOGUE AND IN DIGITAL HIGHSPEED DATA APPLICA TIONS PART 4 Printed BoardConnectorsIEC 60603-1：1991 印制板用频率低于3MHz的连接器第一部分：总规范—一般要求和编制有质量评定要求的详细规范的导则IEC 60603-2：1995-09 印制板用频率低于3MHz的连接器第二部分：有质量评定的具有通用安装特征、基本网格为2.54mm的印制板用两件式连接器详细规范IEC 61169-1：1992-08 射频连接器总规范—一般要求和试验方法3 定义本标准采用下列定义：电缆组件具有规定性能作为单个元件来使用的线缆和连接器的组合件。
连接器通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。
3.1术语3.1.1 类型type一个特定的分门类中的连接器，例如：单件式连接器（边缘插座连接器），两件式连接器。
3.1.2 品种 style一个类型中的一种特定的连接器。
3.1.3 规格 variant一个类型和品种内或相关的一系列连接器中连接器的变异。
4 连接器的选型4.1 连接器的分类本规范根据CDMA通讯设备实际使用连接器的状况，把连接器分成以下几类：a)欧式连接器；b)2mm连接器；c)RF连接器；d)D-Sub型连接器；e)扁平电缆连接器；f)IC插座；g)圆形电连接器；h)各种接线端子、电源连接器；对上述所有连接器的选型，都应满足《系统内、外接口定义及说明》中的要求及相应连接器标准的有关电气、机械、环境要求。
4.2 欧式连接器选型4.2.1欧式连接器的特性a)气候类别见表1表1 气候类别b)耐电压表2 耐电压(PL 1.2.3)f)机械操作最大速度:10mm/s，间隔时间：30s（不插合）表3 机械操作g)插入力与拔出力如表4所示最大速度（10mm/s）表4 插入和拔出力h)插合数据①插入方向连接器在完全插合至U=14.2时，应保证达到规定的接触电阻，详见图2图2 插入方向②垂直于插入方向如果印制板或固定板装连接器是浮动安装的，自由和固定板装连接器的设计应给出至少1mm能调节的位移量（注：对于固定板装连接器的刚性安装，安装机架必须有适当严格的公差。
）。
图3 垂直于插入方向③倾斜度自由和固定板装连接器的设计允许有倾斜度误差，其纵轴向为±4°,横轴向为±4°。
图4 倾斜度i)轴测图和尺寸图5 轴测图表5 轴测图尺寸字母代号尺寸说明mm in○C195 3.74 固定板装连接器的最大长度○M 17.215.60.6770.614电啮合的范围（见图4）注：仅供参考○X190 3.543 固定板装连接器两个安装孔之间的距离○X288.9 3.5 自由板装连接器两个安装孔之间的距离注：安装孔也应按60097规定的2.54mm网格排列○a 5.63 0.222 固定板装连接器的基准点与通过32号接端的中心线之间的距离4.2.2 欧式连接器选型欧式及其混装连接器通常使用在背板互连系统，被选用的连接器应满足以下几点要求：a)应优先选用C、R、M型，其外形尺寸、安装方式应符合IEC60603-2的有关规定，PCB打孔图应参照连接器参数库中的有关图样。
b)欧式连接器的参照系固定板连接器的安装面上,通过安装孔中心位置的线作为基准线。
用靠近32号接触件安装孔的标称中心作为基准点。
c)RF混装型的连接器，RF端子的频率范围、阻抗特性、VSWR、插入损耗、应满足一定的要求。
带电源端子混装型连接器应满足一定的功率要求，安装混装连接器时必须有适当的公差和导向要求，若能实现浮动安装最好；d)选用的连接器应易于安装，并且所有的欧式连接器都具有相同安装特性e)连接器应接触可靠，有良好的导电绝缘性能，有足够的机械强度，插拔次数满足国际和国内有关标准的规定；f)考虑PCB厚度对连接器引脚长度的要求，穿孔焊接连接器的引脚露出板面高度≥1mm，保证焊接可靠；g)连接信号的电缆与连接器必须保证阻抗匹配；h)若有EMC要求，连接器必须满足EMC要求；i)连接器的端接形式有压接、焊接PCB等几种形式，可根据实际需要进行选用。
4.3 2mm连接器选型4.3.1 2mm连接器特性2mm连接器是基于IEC1076-4-101、IEC917标准设计的，用于连接低频模拟信号和高速率数据信号，是一种模块式的HARD METRIC互连系统。
它有以下一些电性能：a)气候类型气候类型详见表7所示表7 气候类型b)耐电压（不同接触件排列方式）见表8所示表8 耐电压Contact to contactRows1fully loaded2 and 3Every second column4 and 5Chessa+c+e b+din low:750Between rows:15001500 -a+b+ca+b+c+d a+b+c+d+e 750in row 1500Between rows:750in row 1500Between rows:1200Contact to grounding rows or shielding:750c)额定电流在标准大气条件下，装载所有接触件，额定电流如表9和图7所示表9 额定电流Loading pattemRows1Fully Loaded2 and 3Every second column4 and 5Chessa+c+e b+d 1.5A at 70℃See curve B2A at 70℃See curve C-a+b+c a+b+c+d a+b+c+d+e 1A at 70℃See curve A1.5A at 70℃See curve B1.5A at 70℃See curve B 图7 额定电流与环境温度关系曲线d)接触电阻：单个接触电阻20 m Max；e)绝缘电阻：104M ；f)机械操作最大速度:10mm/s，间隔时间：30s（不插合），如表10所示表10 机械操作g)啮合与分离力在标准大气条件下，啮合与分离力速度最大为10mm/s表11 啮合与分离力h)印制板：金属化孔直径在0.55-0.65mm，背板厚度在1.4-5.6mm，（单）印制板厚为1.4-4.2mm；i)耐久性：至少500次循环；j)接触件尺寸接触件有三种长度，三种长度Mating Level 1、Mating Level2、Mating Level3分别为8.2、9.7、11.2，每种长度的接触件相差1.5mm，b排阳接触件高度只能为图9 25mm metric equipment practice 配合尺寸及其公差l)垂直方向尺寸图10 Height dimensions ,modular pitch of 25 mmm)深度尺寸配合尺寸M ref=7×2mm=14mm，这是一个理论值。
实际上设备的制造公差并不允许连接器完全插入，在深度方向连接器的电啮合范围见本节第o条。
图11 深度尺寸n)横向尺寸图12 横向尺寸o)电啮合范围图13 有效电啮合范围三种长度的连接器电啮合范围见表12所示表12 三种不同长度的接触件电啮合范围Contact Level 1 2 3Contact range 14 to 16.5 14 to 18 14 to 19.5p)垂直啮合方向垂直啮合方向见图12所示图14 纵向、横向所允许的未对准q)倾斜见图15图15 横向、纵向轴所允许的倾斜r)2mm A型连接器的脚号排列选2mm连接器主要从以下几点来考虑：a)本产品主要用于直流、低频模拟电路、高速数字电路。
传输的数字信号时，可根据不同的速率，选择所需要的连接器品种；b)所选连接器的阻抗应尽可能符合设计要求；c)信号畸变、串音、驻波比应尽可能地小。
d)选用的连接器其外形尺寸、安装方式应符合IEC1076-4-101的有关规定，PCB板打孔图可参照连接器参数库的有关图样；e)多个连接器进行拼接使用时，拼接受到一些限制，没有MPC的连接器（如B型）仅用在有MPC连接器之间，C、N型连接器仅用在至少有一个MPC连接器的底部。
f)若有EMC要求，连接器必须满足EMC要求；g)连接器应接触可靠，有良好的导电绝缘性能，有足够的机械强度，插拔次数满足国际和国内有关标准的规定；h)考虑PCB厚度对连接器引脚长度的要求，穿孔焊接连接器的引脚露出板面高度≥1mm，保证焊接可靠；i)连接器的端接形式有压接、焊接PCB等几种形式，可根据实际需要进行选用。
