自动变速器构造与维修试卷a

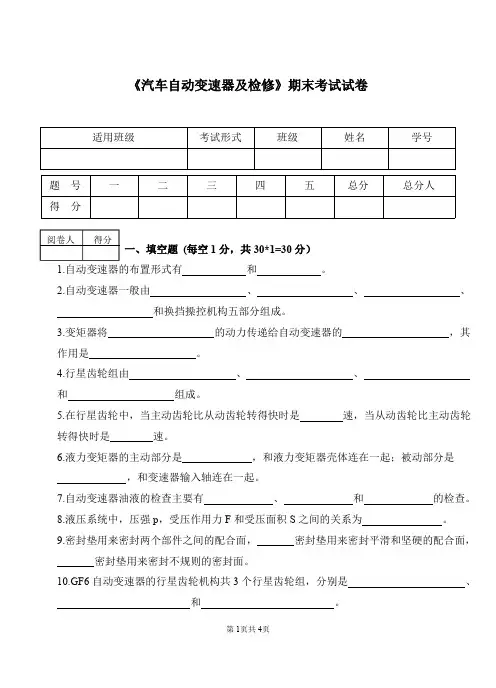

汽车自动变速器诊断与修复期末试卷
《汽车自动变速器及检修》期末考试试卷适用班级考试形式班级姓名学号一、填空题(每空1分，共30*1=30分）1.自动变速器的布置形式有和。
2.自动变速器一般由、、、和换挡操控机构五部分组成。
3.变矩器将的动力传递给自动变速器的，其作用是。
4.行星齿轮组由、、和组成。
5.在行星齿轮中，当主动齿轮比从动齿轮转得快时是速，当从动齿轮比主动齿轮转得快时是速。
6.液力变矩器的主动部分是，和液力变矩器壳体连在一起；被动部分是，和变速器输入轴连在一起。
7.自动变速器油液的检查主要有、和的检查。
8.液压系统中，压强p ，受压作用力F 和受压面积S 之间的关系为。
9.密封垫用来密封两个部件之间的配合面，密封垫用来密封平滑和坚硬的配合面，密封垫用来密封不规则的密封面。
10.GF6自动变速器的行星齿轮机构共3个行星齿轮组，分别是、和。
题号一二三四五总分总分人得分阅卷人得分11.EMT 内部有根输入轴和根输出轴；DCT 内部有根输入轴和根输出轴。
二、判断题（每题2分，共10*2=20分）1.锁止离合器在汽车起步时，处于结合状态。
（）2.单向离合器的作用是单向锁止。
（）3.齿轮传动比等于齿轮组合中输出齿轮与输入齿轮的转速之比。
（）4.涡轮转速在一般情况下低于泵轮转速。
（）5.自动变速器可以在倒挡时起动发动机。
（）6.自动变速器油可以用手动变速器油代替。
（）7.无论何时，只要发现密封垫有破损都要更换。
（）8.当两个齿轮外啮合时，它们的转动方向相同。
（）9.阀体中的球阀仅起到限压的作用。
（）10.自动变速器从车上拆下需要用到变速器支架工具。
（）三、选择题（每题2分，共10*2=20分）1.液力变矩器中（）与壳体相连输入发动机动力。
A 导轮B 泵轮C 涡轮D 单相离合器2.辛普森行星齿轮机构由（）个太阳轮，（）个行星架，（）个内齿圈组成。
A 1，1，1B2，1，1C 1，2，2D2，2，23.主回路油压是经（）调节后的油泵输出压力。
自动变速器自动变速器试卷(练习题库)(2023版)
自动变速器自动变速器试卷（练习题库）1、换档规律的最基本类型包括（）、Oo2、换档规律是什么？3、自动变速器使用的电磁阀的类型（）、Oo4、汽车自动变速器类型液力机械自动变速器（AT）、机械自动变速器（AMT）、Oo5、缓冲安全系统由（）、（）、Oo6、换档规律的类型包括（）、（）、（）、（）。
7、模式开关在驾驶员处，控制升档或降档。
77、AT油泵不仅满足动力传输所需的（），而且供给（）所需油液。
78、在AT的液压系统中，由O阀调节管道油压。
79、液控阀体组件的作用是根据（）和（）来控制自动变速器的换档。
80、自动变速器或自动变速驱动桥根据发动机的（）、（）以及汽车的O和其它一些工作条件来选择传动比。
81、前轮驱动汽车的主减速器常用的四种传动形式是O齿轮传动、O齿轮传动、O齿轮传动和（）式传动。
82、在行星齿系中，如果O固定和以O齿轮为主动件，则可以形成减速档。
83、当一个小齿轮驱动一个大齿轮时，转矩O而转速降低。
84、自动变速器中使用的三种主要橡胶油封的形式是（）、（）和（）等。
85、变速器密封垫用软木以及（）、（）或（）材料制成。
86、腊文式行星齿轮机构有两组（），两个（）和一个共用的O组成。
87、AT的动力传递，是通过O离合器、O离合器和/或（）控制各档的传动路线。
88、自动变速器换档控制取决于作用在（）两端的O油压和O油压。
89、油泵一般有三种类型（）、（）和（）。
其中（）是最普遍的。
90、自动变速器换档执行器中的回位弹簧，最常用的有（）弹簧和（）弹簧。
91、如果多片式离合器是把行星齿轮机构的（），这时多片式离合器就成为等速传动。
92、所有自动变速器都使用三种基本控制油压，即O油压、O油压和O油压，以控制换档工作。
93、速度阀一般有三种形式；安装在（）上式、被齿轮驱动的（）式和（）式。
94、在装用自动变速器的轿车上，利用（）、（）和（）的总质量作为发动机的飞轮。
95、简单的液力偶合器由三个基本元件组成（）、（）和（）。
(答案)汽车自动变速器构造与检修总复习资料
一、填空1、在自动变速器车辆档位显示中，P表示停车档，R表示倒车档，N 表示空挡，D表示前进挡。
2、自动变速器由扭力变阻器、齿轮变速器，控制系统及冷却润滑系统四部分组成。
3、在大多数自动变速器中使用行星齿轮机构，其由太阳轮、齿圈、行星架及行星轮组成，在传动时，中间轴作为中间传动，对传动比不影响。
4、行星齿轮变速器的换档执行机构主要由离合器、制动器及单向超速离合三种执行元件组成。
5、自动变速器中常用的制动器有带式制动器和片式制动器。
6、目前用于轿车自动变速器的两种行星齿轮装置为拉维纳式行星齿轮变速器，其主要用于后驱车辆；辛普森其主要用于前驱车辆。
7、在液控自动变速器中，其换档信号主要有三个，分别是变速杆的位置、节气门的开度及车速。
8、在电控自动变速器中，用节气门开度传感器代替液控自动变速器的节气门阀，用车速传感器代替液控自动变速器的速控阀以获得换档信号。
9. 自动变速器中，按控制方式主要有液力和电控两种形式。
10. 电控自动变速器的组成：液力变矩器、行星齿轮变速机构、液压搡纵系统和电子控制系统。
11. 液力机械变速器由液力传动、机械变速及操纵系统组成。
12. 液力偶合器的工作轮包括泵轮和涡轮，其中泵轮是主动轮，涡轮是从动轮。
13. 液力偶合器和液力变矩器实现传动的必要条件是工作液在泵轮和涡轮之间有循环流动。
14. 液力变矩器的工作轮包括泵轮、涡轮和导轮。
15. 一般来说，液力变矩器的传动比越大，则其变矩系数越小。
16. 行星齿轮变速器的换档执行元件包括矩离合器、单向离合器及制动器。
二、简答1、请解释以下变速器型号的含义。
A140E:答：A代表自动变速器、1代表前驱；4表示有4个前进档，0表示第一代产品，E 表示电控式。
4T65E：答：4代表4个前进挡，T代表横向装配、65是产品序列，E是指电控式。
2、自动变速器的基本检查有哪些内容？答：发动机怠速检查、液压油品质和油面高度检查、操纵手柄位置和节气门拉索检查，换档时滞试验，失速试验，油压试验，道路行驶试验。
参考答案-《汽车自动变速器构造与维修习题册》-A07-4293
车的通过性具有良好的效果。 （3）具有良好的自适应性 目前，液力传动的汽车都采用液力变矩器，它能自动适应汽车驱动轮负荷的
变化。当行驶阻力增大时，汽车自动降低速度，使驱动轮动力矩增加；当行驶阻 力减小时，减小驱动力矩，增加车速。这说明，变矩器能在一定范围内实现无级 变速，大大减少行驶过程中的换挡次数，有利于提高汽车的动力性和平均车速。
§1-2 汽车自动变速器的使用及类型
一、填空题 1. 超速挡开关、模式选择开关、强制降挡开关、保持开关 2. P、R、N、D、S，或 2、L、1 二、选择题 1．B 2．A 3．C 4．D 5．A
4
三、判断题 1．√ 2．√ 3．× 4．× 5．× 四、简答题 1．答： 丰田公司自动变速器型号 A-140E 的含义如下： A 表示自动变速器； 1 表示是前驱变速器； 4 表示是前进挡的个数为 4 个； 0 表示是第一代产品； E 表示是电子控制式变速器。 2．答： 通用公司自动变速器型号 4T60E 的含义如下： 第一位数字表示变速器前进挡位，如：4-4 挡、3-3 挡； 第二位字母：T 表示前驱横置，L 表示纵向安装后驱或四驱； 第三、四位数字为额定变速器输入轴驱动转矩，单位 kgf·m，如：60 表示 kgf·m。 第五位字母 E 表示电子控制。
1
不同类型的自动变速器的结构稍有差异，但大体相同，主要由液力变矩器、 行星齿轮变速系统、液压控制系统、电子控制系统、附属装置组成。
（1）液力变矩器 液力变矩器位于自动变速器的最前端，它是利用油液将动力传给变速器，减 速增扭，实现无级变速。 （2）行星齿轮变速机构 行星齿轮变速机构包括行星齿轮变速机构和换挡执行机构。换挡执行机构可 以使行星齿轮变速机构处于不同的挡位，以实现不同的传动比。行星齿轮变速机 构可使变速器具 4～8 个前进挡和 1 个倒挡。 （3）液压控制系统 液压控制系统包括油泵、阀体、电磁阀、储压器及液压管路等，用于控制自 动变速器的升挡、降挡和液力变矩器的锁止离合器。 （4）电子控制系统 电子控制系统包括 ECU、传感器、执行器及控制电路等，可根据汽车的行驶 情况， 按照设定的换挡规律，通过液压控制系统控制变速器自动换挡。 （5）附属装置 自动变速器油在传动中会产生高温，使传动效率降低。 因此，须设计油液 散热装置，以保证油温在 80 ～90℃范围内。通常，油液中会有杂质产生，为保 证阀体以及各元件的正常工作，须在油底中加滤油网，有的还使用磁力油堵，以 吸附部分金属杂质。 3.答： （1）课程性质 本课程是中高职汽车类专业的专业课程，为汽车维修、 营销等行业培养专 业技术人员。 （2）课程内容 课程内容包括汽车自动变速器的组成及工作原理， 以及各组成部分的结构、 原理及检修。
《自动变速器构造与检修》试题
北京科技大学远程与成人教育学院2019学年第1次远程课程考试《自动变速器构造与检修》试题C卷（开卷）学习中心专业学号姓名________一、填空（10分）1.汽车传动系的主要组成部分，除有离合器、变速器、传动轴之外，还有驱动桥，驱动桥包括有__________、__________和__________等。
2.自动变速器的D、D3、S、L均属于前进档,其中S、L均有_______________功能，适合车辆在_______________上行驶，以自动限制车速，保证行驶的安全。
3.汽车变速器的传动比等于____________，低速档的输出转矩____________。
4.在行星齿系中，实现倒档时的齿系结构是输入元件为__________，输出元件则为__________。
5.自动变速器的变矩器中，导轮是通过单向离合器装于__________；锁止离合器是锁止____________使之一起转动。
6.在有自动变速器的前驱汽车中，变速驱动桥是由__________和__________组成一个单独的整体。
7.为减少AT（自动变速器）在换档时的冲击，其液压系统蓄压器的活塞背面液压，通常采用__________和__________电磁阀进行调节控制。
8.自动变速器中常用的换档电磁阀，其结构形式通常是__________电磁阀，锁止电磁阀则可用__________和__________电磁阀两种。
9.在液力变矩器中传动液流形式有涡流和_________，从而形成__________液流。
二、判断题（10分）1．在自动变速器的行星排齿轮系中，太阳齿轮、齿圈和行星齿轮3者的旋转轴线是重合的。
（）2．根据换档工况的需要，自动变速器中的单向离合器由液压系统控制其分离或锁止。
（）3．自动变速器中制动器的作用是把行星齿轮机构中的某两个元件连接起来，形成一个整体共同旋转。
（）4．自动变速器的制动器能把行星齿轮机构中某元件锁止，不让其进行旋转；而离合器的作用是将两个元件连接成一体，共同旋转。

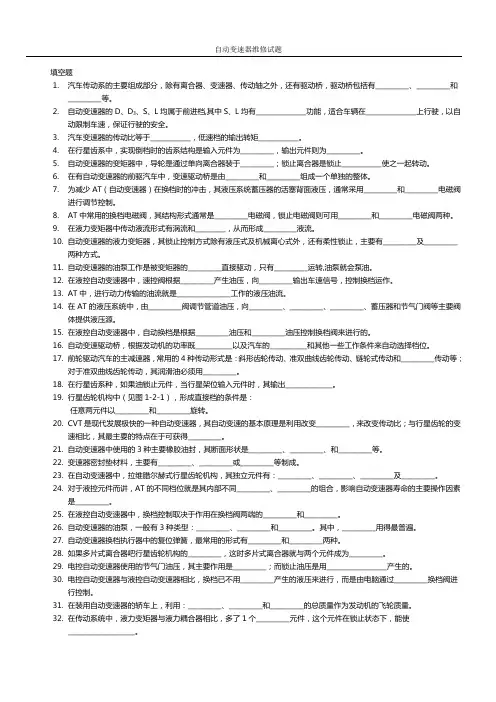

自动变速器维修试题及答案
自动变速器维修试题填空题1.汽车传动系的主要组成部分，除有离合器、变速器、传动轴之外，还有驱动桥，驱动桥包括有__________、__________和__________等。
2.自动变速器的D、D3、S、L均属于前进档,其中S、L均有_______________功能，适合车辆在_______________上行驶，以自动限制车速，保证行驶的安全。
3.汽车变速器的传动比等于____________，低速档的输出转矩____________。
4.在行星齿系中，实现倒档时的齿系结构是输入元件为__________，输出元件则为__________。
5.自动变速器的变矩器中，导轮是通过单向离合器装于__________；锁止离合器是锁止____________使之一起转动。
6.在有自动变速器的前驱汽车中，变速驱动桥是由__________和__________组成一个单独的整体。
7.为减少AT（自动变速器）在换档时的冲击，其液压系统蓄压器的活塞背面液压，通常采用__________和__________电磁阀进行调节控制。
8.AT中常用的换档电磁阀，其结构形式通常是__________电磁阀，锁止电磁阀则可用__________和__________电磁阀两种。
9.在液力变矩器中传动液流形式有涡流和_________，从而形成__________液流。
10.自动变速器的液力变矩器，其锁止控制方式除有液压式及机械离心式外，还有柔性锁止，主要有__________及__________两种方式。
11.自动变速器的油泵工作是被变矩器的__________直接驱动，只有__________运转,油泵就会泵油。
12.在液控自动变速器中，速控阀根据__________产生油压，向__________输出车速信号，控制换档运作。
13.AT中，进行动力传输的油流就是________________工作的液压油流。
自动变速器构造与维修期末试题AB卷附答案
科技职业学院2018-2019学年第2学期《自动变速器构造与维修》期末试卷31722A（17汽修）考试形式闭卷考试时间90分钟班级学号姓名成绩一、填空题（共10分每空1 分）1液力变矩器最早是由( )应用到轿车上。
2世界第一台电子控制自动变速器是由( )研制而成。
3自动变速器主要是由液力变矩器、行星齿轮机构、油泵、及( )等组成。
4自动变速器按控制方式分类，可分为液力控制变速器和( )变速器。
5宝马自动变速器型号ZF4HP-EH中，EH表示( )。
6液力变速器是由泵轮、涡轮、导轮、( )构成。
7辛普森式行星齿轮机构的特点是：( )。
8液力偶合器和液力变矩器实现传动的必要条件是（）。
9自动变速器液压控制系统由( )、阀体、和若干控制阀组成等部分组成。
10在液控液动自动变速器中，参数调节部分主要有节气门阀及（）。
二、判断改错题（共10分,每题1 分, 判断0.5 改错0.5分）1液力偶合器和液力变矩器均属静液传动装置。
（）改正：2液力变矩器在一定范围内，能自动地、无级地改变传动比和转矩比。
（）改正：3液力偶合器在正常工作时，转矩比为1。
（）改正：4只有当泵轮与涡轮的转速相等时，液力偶合器才能起传动作用。
（）改正：5对于同一台液力偶合器来说，发动机的转速越高，则作用于涡轮上的力矩也越大。
（）改正：6液力偶合器既可以传递转矩，又可以改变转矩。
（）改正：7汽车在运行中，液力偶合器可以使发动机与传动系彻底分离。
（）改正：8液力变速器的变矩作用主要是通过导轮实现的。
（）改正：9一般来说，综合式液力变矩器比普通液力变矩器的传动效率低。
（）改正：10对于全液压自动变速器来说，如果节气门拉线过松，会使换挡滞后。
（）改正：三、单项选择题(共40分, 每题1 分）1液力变矩器的泵轮和涡轮转速差值愈大，则（）。
A输出转矩愈大； B输出转矩愈小；C效率愈高； D输出功率愈大。
2液力变矩器的锁止电磁阀的作用是当车速升到一定值后，控制油液能把（）锁为一体。
2024 年汽车制造与维修专业自动变速器综合测试卷含答案
《2024 年汽车制造与维修专业自动变速器综合测试卷》一、单项选择题（每题3 分，共30 分）1.自动变速器中的液力变矩器主要作用是（）。
A.变速B.变矩C.变速和变矩D.连接发动机和变速器2.自动变速器的换挡执行元件不包括（）。
A.离合器B.制动器C.单向离合器D.差速器3.在自动变速器中，实现前进挡和倒挡切换的元件是（）。
A.多片离合器B.制动器C.单向离合器D.行星齿轮机构4.自动变速器油的主要作用不包括（）。
A.润滑B.冷却C.传递动力D.清洁发动机5.当自动变速器处于D 挡时，若车速较高而节气门开度较小时，变速器一般处于（）挡位。
A.1 挡B.2 挡C.3 挡D.4 挡6.自动变速器出现故障时，首先应（）。
A.检查电路B.检查油液C.拆卸变速器D.更换零件7.下列哪种情况可能导致自动变速器打滑（）。
A.油液过多B.油液过少C.油液正常D.发动机转速过高8.自动变速器的锁止离合器在（）工况下工作。
A.起步B.低速行驶C.高速行驶D.倒车9.在自动变速器的维修中，需要进行压力测试的部位是（）。
A.油泵B.离合器C.制动器D.以上都是10.自动变速器的换挡规律主要取决于（）。
A.车速和节气门开度B.发动机转速和负荷C.油温D.车辆重量二、多项选择题（每题4 分，共20 分）1.自动变速器的优点有（）。
A.操作简便B.提高燃油经济性C.减少排放D.延长发动机寿命2.自动变速器的组成部分包括（）。
A.液力变矩器B.行星齿轮机构C.换挡执行元件D.控制系统3.自动变速器常见的故障有（）。
A.打滑B.换挡冲击C.不能升挡D.油温过高4.在自动变速器的维修中，需要检查的项目有（）。
A.油液品质B.油液液位C.换挡电磁阀D.传感器5.自动变速器的控制系统主要由（）组成。
A.传感器B.电控单元C.执行器D.线束三、判断题（每题2 分，共20 分）1.自动变速器可以在车辆行驶过程中随意换挡。
（）2.自动变速器油不需要定期更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页，共4页
第2页，共4页
专业 班 姓名 学号 ------------------------密--------------------------封------------------------装--------------------------订-------------------线--------------------------- 。
-
二Ｏ一四——二Ｏ一五学年第一学期结业试题
专业：13汽修一、二、三、四 科目： 《自动变速器结构与维修》
一、填空题（每空0.5分，共20分）
1、装有自动变速器的汽车上，一般有 个前进挡和 个倒挡。
2、自动变速器由 、 、 和 等组成。
3、行星齿轮机构三元件由 、 、 组成。
4、行星齿轮机构中，太阳轮的齿数 ，齿圈的齿数居中，行星架的齿数 。
5、液力变矩器有三轮两器，“三轮”是 、 和 组成；“两器”是 指 和 。
6、紧急制动时，锁止离合器不能解锁，会造成发动机 。
7、自动变速器中，按控制方式主要有 和 两种方式。
8、行星齿轮变速器的换档执行元件包括 、 及 。
9、正常液压油的颜色一般是 ，且无气味。
10、按齿轮变速器的类型分类分为 和 两种。
11、行星齿轮变速器的换挡执行机构的三个作用是 、 、 。
12、油泵的作用是为自动变速器的变矩器、换挡执行机构、液压控制阀等部分提供所 需 ，以保证其正常工作。
13、自动变速器油泵的类型有 、 、 三种。
14、单排行星齿轮机构，只要行星架输入，无论哪个元件输出必为 ；只要行
星架输出，无论哪个元件输入必为 ；只要行星架固定，输入与输出的转向 必为 。
15、电子控制系统三部分组成分别是： 、 、 。
16、自动变速器汽车在车辆启动时应使用 挡或 挡。
二、判断题（每小题1分，共10分）
（ ）1、人工读取故障代码后，要想清除故障码，应取下蓄电池负极电缆。
（ ）2、自动变速器可以控制汽车的所有档位。
（ ）3、装有自动变速器的汽车比装有手动变速器的汽车更省油。
（ ）4、电磁阀一般分为两类，分别是开关式电磁阀和脉冲宽度调制式电磁阀 （ ）5、全液压式自动变速器的油泵驱动是发电机。
（ ）6、自动变速器都是自动无级变速的。
（ ）7、涡轮是液力变矩器的输出元件。
（ ）8、手动控制阀本身只改变油压，不改变油路。
（ ）9、手动变速器的汽车中不安装离合器。
（ ）10、节气门全闭时，怠速开关应导通；当节气门开启时，怠速开关应断开。
三、单项选择题（每小题2分，共30分）
1、下列说法中，不是自动变速器打滑的故障原因是（ ）。
A 、液压油液面过低
B 、离合器制动器磨损严重
C 、怠速过高
D 、主油路油压低
2、下列说法中不是自动变速器电磁阀作用的是（ ）。
A 、控制自动变速器的换挡
B 、控制发动机点火时刻
C 、控制液力变矩器的锁止
D 、控制发动机制动 3、电液控制自动变速器电脑控制的是（ ）。
A 、换挡阀
B 、节气门阀
C 、电磁阀
D 、手动阀 4、下列关于直接挡的说法中正确的是（ ）。
A 、传动比为1：1
B 、传动比小于1
C 、传动比大于1
D 、以上说法都正确 5、一体化动力总成控制模块简称是（ ）。
A 、ECU B 、ROM C 、RAM D 、PCM
6、自动变速器油液检查中油质检查方法正确的是（ ）。
A 、看颜色 B 、闻气味 C 、摸杂质 D 、以上都对
7、下列不属于液力变矩器内的是（ ）。
A 、泵轮和导轮
B 、锁止离合器和单向离合器
C 、涡轮与导轮
D 、接合套和制动器 8、下列选项中液压控制系统不能控制的是（ ）。
A 、离合器
B 、制动器
C 、单向离合器
D 、以上都对 9、能改变液流方向并起到增矩作用的是（ ）。
A 、导轮 B 、泵轮 C 、涡轮 D 、齿轮
10、当代轿车上配置的无级变速器是通过（ ）来改变传动比的。
A 、两轴式变速机构
B 、三轴式变速机构
C 、一对锥齿轮传动
D 、可变带轮旋转直径 11、单行星排传动中，（ ）为固定元件时，将成为倒档输出。
A 、太阳轮 B 、齿圈 C 、行星架 D 、行星轮 12、自动变速器中的油泵是由( )驱动的。
A 、电机
B 、输出轴
C 、发电机
D 、变矩器
13、汽车车自动变速器主要是依据( )两个信号来自动变换各前进档。
A 、车速及节气门开度 B 、机油压力和冷却液温度 C 、发动机转速和机油温度 D 、轮速传感器和车速传感器 14、下列关于液力变矩器的说法，不正确的一项是（ ）。
A 、可增大扭矩，提高传动比 B 、提高车辆的加速性能
C 、降低变速时传动系的冲击
D 、起到手动挡车离合器的作用 15、手动控制阀由（ ）控制。
A 、节流压力
B 、管路压力
C 、调速器压力
D 、以上都不正确
四、简答题（共30分）
1、自动变速器的挡位有哪些？各个位置的含义是什么？
2、简述单排行星齿轮机构的变速原理。
3、简述制动器的作用及常见类型。
4、简述电控自动变速器的控制功能。
5、简述辛普森式自动变速器的结构特点。
6、简述拉维娜式自动变速器结构特点。
五、识图题（10分）
1、标出图中所示各数字的含义
2、在各方框内标出所指名称
第3页，共4页第4页，共4页。
