高流量呼吸湿化治疗仪技术参数
连接界面方式
1 、大、中、小三种尺寸硅胶鼻塞接头
2 、气管插管\气管切开套管接头
8★
屏幕及显示内容
4.3寸（358×197×165mm）彩色触摸屏，设定、显示氧气浓度、流量、温度，并同屏显示这三个参数设定值和实测值。
9
报警功能指示
安全报警：管路堵塞报警、管路漏气报警，水罐缺水报警，管路未连接好报警，断电报警，内部故障报警、检查工作条件报警、无法达到设定温度报警、无法达到设定流量报警
可设置报警：氧浓度高低限报警
高流量呼吸湿化治疗仪技术参数
（自动控氧型）
1
温度控制范围
31℃，34℃，37℃
2
一体化加温湿化器，湿度输出范围
32 – 44mgH2O/L
3★
一体化流量调节，范围
2 ~80 L/min
4
一体化实时氧浓度监测，无氧电池Leabharlann 耗21%~100%5★
空/氧混合，设定氧浓度范围
21%~100%
6
呼吸管路性能
螺旋加热丝，带温度和流量监控
呼吸湿化治疗仪
呼 吸 湿 化 治 疗 仪用于高流量氧疗内容•关于经鼻湿化高流量氧疗（HFNC）•关于O2FLO吸氧浓度（21%~100%） 温度（31~37 ℃） 高流量（8~80 L/min）---出自 2019年《成人经鼻高流量湿化氧疗专家共识（中国）》经鼻湿化高流量氧疗（HFNC ）定义呼气末正压（PEEP）效应通过输送高流速气体的方式，可以维持一定水平的PEEP，维持肺泡开放，有利于呼气末肺泡复张和气血交换；生理死腔冲刷效应为患者提供恒定的、可调节的高流速空氧混合气体，冲刷患者呼气末残留在鼻腔、口腔及咽部的解剖无效腔的气体，可明显减少患者下一次吸气时吸入的CO2的含量；维持黏液纤毛清除系统功能主要关注于提供相对精确的恒温和恒湿的高流量氧疗，因而能够更符合人体生理情况下呼吸道的气体温度及湿度，降低医用干冷气体对上下呼吸道黏液纤毛系统功能和黏膜的影响；提供满足患者吸气流速需求、恒温恒湿的高流量气体，患者无需用力吸气和对气体进行加温加湿，不仅降低吸气阻力，而且避免患者对吸入气体进行温化湿化所需的代谢消耗，减少患者的呼吸做功。
降低患者上气道阻力和呼吸吸功作用机制临床应用辅助内镜操作拔管后的序贯治疗 轻中度急性 呼吸衰竭姑息治疗肺纤维化心源性肺水肿心胸外科术后呼吸窘迫综合征儿 科 ICU老年科神经内/外科 急诊科心内科心胸外科 呼吸科适用科室呼吸湿化治疗仪（以下简称O2FLO）是内部集合空氧混合器的湿化器，为自主呼吸的患者（成人或儿童）提供2~60升/分钟，氧浓度为21%~95%的加温加湿空氧混合气体的装置。
医用和家庭均可使用。
1. 温度控制：本机加热温度设定范围31～37℃，配有高灵敏度的温度探头，实时监控患者端的吸气温度，并设有多种温度保护措施，用以保证患者的安全。
2. 氧浓度控制：可连接氧气源，并实时显示氧浓度值，可通过外置的氧气阀门控制调节氧浓度，同时可设置氧浓度上下限，保证患者用氧安全。
3. 流量控制：内置高灵敏度流量传感器，可设置监控气体流量。
呼吸湿化治疗仪对打呼噜_呼吸湿化治疗仪
海拔：2000米以下；
湿度：相对湿度15 - 93%，不凝结；
压力：86kP a - 106kPa
存储和运输条件：-20°C - 50°C
湿化罐
最大水容量：(160±10) ml
最大操作压力：16.5kPa(165cmH2O)
气体泄漏@最大操作压（成人）31-34℃，+-2℃（儿童）
输送的气体最高温度
43℃（鼻导管处）
报警
超温、系统故障、掉电、检查水罐、缺水、温度探头（未安装/故障），检查加热丝、管路不匹配、检查堵塞、高氧浓度，低氧浓度，温度超范围，*SD卡未安装
*报警暂停
120s
*数据记录
内置1MB存储，可记录10,000条记录 (~7天)
呼吸湿化治疗仪
技术参数
模式
成人模式，儿童模式
流量范围
10-60L/min（成人）(调节幅度: 1LPM)，2-25L/min（儿童）(调节幅度: 1LPM)
主机重量
2.8+-0.2kg
外观尺寸
243mm*220mm*170mm
屏幕尺寸
2.8“LCD显示屏
电源
100-240V，50/60Hz
最大功率
300VA
湿化
>33mg/L @ 370C ;
>12mg/L @ 310C~360C
符合ISO 80601-2-74标准
*温度设置
31℃-37℃/七档可调
*预热时间
5分钟60 LPM的流量即可达到37℃
氧浓度监测及准确度
21%~95% , ±5%
氧气压力
200kPa-550KPa
主机使用期限
5年
实时监测参数

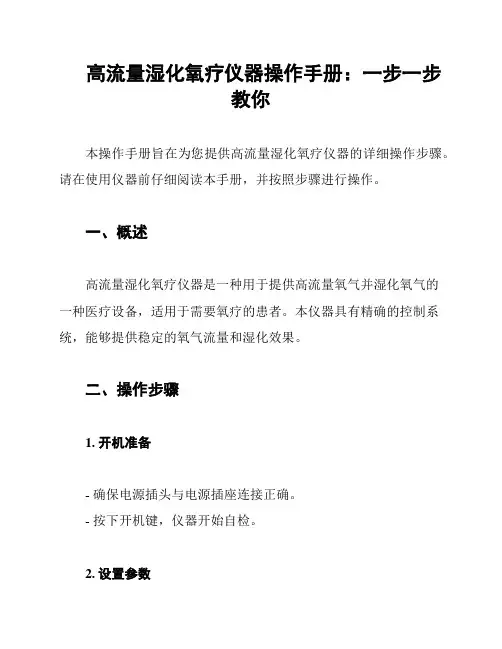

高流量湿化氧疗仪器操作手册：一步一步教你
高流量湿化氧疗仪器操作手册：一步一步教你本操作手册旨在为您提供高流量湿化氧疗仪器的详细操作步骤。
请在使用仪器前仔细阅读本手册，并按照步骤进行操作。
一、概述高流量湿化氧疗仪器是一种用于提供高流量氧气并湿化氧气的一种医疗设备，适用于需要氧疗的患者。
本仪器具有精确的控制系统，能够提供稳定的氧气流量和湿化效果。
二、操作步骤1. 开机准备- 确保电源插头与电源插座连接正确。
- 按下开机键，仪器开始自检。
2. 设置参数- 按下设置键，进入参数设置界面。
- 使用上下键调整氧气流量设置，一般设置在2-4L/min之间。
- 使用上下键调整湿化温度设置，一般设置在37°C左右。
3. 连接患者- 将患者的鼻导管与仪器连接。
- 确保鼻导管紧密贴合患者的鼻腔，以提供良好的氧气传输。
4. 监测与调整- 观察患者的呼吸情况，确保氧气流量和湿化效果符合患者需求。
- 如有需要，可以再次按下设置键，调整氧气流量和湿化温度。
5. 关机与断电- 当患者不需要氧疗时，按下关机键，仪器逐渐降低氧气流量并关闭。
- 在断电情况下，仪器将无法正常工作，请确保及时充电或更换电源。
三、注意事项- 在操作高流量湿化氧疗仪器时，请确保遵循医疗设备的相关规定和安全指南。
- 请勿将仪器暴露在高温、潮湿或阳光直射的环境中。
- 定期清洁仪器，保持设备清洁卫生。
四、故障处理- 若仪器出现故障，请及时关闭电源，并与专业人员进行联系。
- 请不要自行拆卸或更换仪器部件，以免影响设备性能。
五、维护与保养- 定期检查仪器的工作状态，确保各项功能正常。
- 请按照厂家的建议进行设备的保养与维护。
通过遵循本操作手册的步骤和注意事项，您可以正确地操作高流量湿化氧疗仪器，为患者提供有效的氧疗。
如果您在使用过程中遇到任何问题，请及时与专业人员联系。
祝您使用愉快！。
高流量呼吸湿化治疗仪技术参数
高流量呼吸湿化治疗仪技术参数一，功能特点：高流量呼吸湿化治疗仪用于有自主呼吸的患者，通过提供高流量、精确氧浓度、加温湿化的气体进行有效的呼吸治疗。
通过对吸入气体精准的加温加湿，可以输送37°C、44mgH20∕L最佳温度湿度，提供有效的气道保护策略；对于无创通气患者，有效解决呼吸道对高流量气体不能耐受的问题。
患者通过专用的鼻导管系统，在设备输出的持续高流量条件下，可产生持续的气道正压，防止肺泡萎陷，增加功能残气量，减少呼吸功，改善氧合：设备的吸入氧浓度可调节及一体式氧浓度监测功能，可以给患者提供处方氧浓度，避免治疗中病人吸氧浓度过高或过低而可能出现的问题。
二，技术参数1、温度控制范围229°C并W37°C;温度调节至少包括9个档次。
2、一体化加温湿化器，湿度输出范围：32-44mg∕Lo★3、一体化流量调节，范围：2-80L∕mino★4、4.3寸触摸式液晶屏，尺寸：358x197x165mm5、流量、温度、氧浓度及工作状态在同一屏寐下同时显示，并显示设定值及实测值。
★6、电磁阀式自动控制氧浓度，一键设定无需手动调节，一体化超声实时靠浓度监测，无氧电池消耗，范围：21%-100%o7、空/氧混合的氧浓度范围：21%700%°8、加温湿化器的湿化水罐：由水瓶自动加水，可变容积290ml、≤280ml,顺应性W0∙4mI/CmH20;最大工作压力280CmH20,最大峰流量，180L∕min。
★9、呼吸管路性能：管路内壁光滑，外壁高密度均匀分布螺旋加热丝，螺旋带温度监控。
10、流速自动补偿功能。
★11、可根据临床需求7档调节输出气体湿度。
★12、设备制造商自产：大、中、小叁种尺寸成人液态硅胶鼻塞（不含乳胶）气管插管\气管切开套管接头儿童液态硅胶鼻塞以上可以提供生产证明及注册证信息。
★13、臭氧消毒发生器，可对设备臭氧消毒。
14、机器带有高密度过滤棉，避免交叉感染。
经鼻高流量氧疗(呼吸湿化治疗)相关知识
HFNC撤机标准： 原发病控制后逐渐降低HFNC参数， 如果达到以下标准即可考虑撤离HFNC：吸气流量<20L/min，且 FiO2<30%，可以考虑停用。
04 使用注意事项
注意事项： 1.上机前应和患者充分交流，说明治疗目的的同时取得患者配合，建议 半卧位或头高位（>20°）； 2.选择合适型号的鼻塞，建议选取小于鼻孔内径50%的鼻导管； 3.严密监测患者生命体征、呼吸形式运动及血气分析的变化，及时做出 针对性调整； 4.张口呼吸患者需嘱其配合闭口呼吸，如不能配合者且不伴有二氧化碳 潴留，可应用转接头将鼻塞转变为鼻/面罩方式进行氧疗。
HFNC与传统鼻导管氧疗、文丘里面罩等比较，氧合改善更为明显；与传统NPPV比较可以降低痰液粘稠度和 鼻面部压疮的发生率，舒适性更好，临床上液可以考虑HFNC与NPPV交替使用，对改善氧合与提高患者舒适 度可有效兼顾。
II型呼吸衰竭： 意识清除的急性低氧血症合并高碳酸血症患者：可在密切监测下，尝 试HFNC，若1h后病情加重，建议立即更换无创呼吸机或气管插管， 不建议作为常规一线治疗手段。
HFNC治疗失败的因素包括:SAPSII评分≥30分、多器官功能不全、血流动力学不稳定、意识状况改变、合并II 型呼吸衰竭的ARDS患者。
低氧血症型呼吸衰竭： 急性心源性肺水肿；间质性肺部疾病；免疫抑制继发急性呼吸衰竭； 术后轻中度急性低氧血症等
HFNC能在一定程度上改善氧合，不能改变预后。
有创通气的撤离： ICU危重症患者及术后患者的撤机：据研究显示患者，患者气管拔管后 接受HFNC治疗相比于传统氧疗，72小时内的再插管率明显降低；除 此之外，HFNC可以显著降低拔管后呼吸衰竭的发生率，但有创机械通 气撤机后HFNC不能缩短住ICU时间及住院时间，也不能降低病死率。
高流量呼吸湿化治疗仪技术参数
高流量呼吸湿化治疗仪技术参数
1. 适用范围：儿童及成人
2. 病人连接界面：鼻塞；人工气道连接管；面罩连接管。
鼻塞要求有大中小型号的选择，连接管不产生冷凝水
3. 显示屏：彩色、高清、高分辨率LCD显示屏。
4. 流量设置范围：10 —60升/分。
5. 一体式超声氧浓度监测系统，无需氧电池耗材。
氧浓度监测/设置范围：21%，25--95%。
6. 内置涡轮技术：无需空压机，无气源也可独立工作。
7. 气体温湿度设置：在31℃目标温度时>10mg/L
在34℃目标温度时>10mg/L
在37℃目标温度时>33mg/L
8. 湿化水罐自动注水功能。
9. 管路内置螺旋加热丝，具有加热和监测功能。
10. 可监测参数：气体流速，气体温度，气体氧浓度。
11. 报警功能：
呼吸管路连接异常，漏气，堵塞，氧浓度过高或过低，无法达到目标流量，水罐水量，无法达到目标温度，工作条件不合适，断电报警
12. 内置消毒功能：专用消毒管路。
13. 专用高流量的氧气流量计
14. 气体过滤功能
15. 带有可移动支架，方便转运。
高流量呼吸湿化治疗仪技术参数
高流量呼吸湿化治疗仪技术参数1.适用范围：高流量呼吸湿化治疗仪适用于新生儿、婴儿、儿童和成人等各个年龄段的患者，特别适用于呼吸困难的患者，包括急性呼吸窘迫综合征(ARDS)、慢性阻塞性肺疾病(COPD)、心力衰竭等。
2.气流控制：高流量呼吸湿化治疗仪需要可以精确控制输出的气流。
一般来说，气流的范围可以从2升/分钟到60升/分钟，甚至更高。
3.气体温度调节：高流量呼吸湿化治疗仪需要具备温度控制功能。
温度通常可以调节在31℃-37℃之间，以提供最适合患者的温暖环境。
4. 湿化水平调节：治疗仪需要具备湿化水平的调节功能，以满足不同患者的湿化需求。
一般来说，湿化水平可以在20mg/L到40mg/L之间调节。
5.供氧浓度调节：治疗仪需要具备可调节的供氧浓度功能。
一般来说，供氧浓度可以在21%（室空气氧浓度）到100%之间调节。
6.氧气流量调节：治疗仪需要具备可调节的氧气流量功能。
一般来说，氧气流量可以在0升/分钟到15升/分钟之间调节。
7. 压力控制：治疗仪需要具备可调节的压力控制功能。
一般来说，压力可以调节在1cmH2O到10cmH2O之间。
8.警报系统：治疗仪需要具备警报系统，以便及时提醒操作人员注意异常情况。
常见的警报包括氧气不足、气流过低或过高、湿化水平不足等。
9.设备清洁：高流量呼吸湿化治疗仪需要方便的清洁维护功能。
一般来说，治疗仪的各个部件需要能够方便拆卸和清洗，以确保设备的卫生安全性。
10.移动性：治疗仪需要具备轻便、便携的特点，以便于患者在不同的场合使用。
一般来说，治疗仪需要具备可移动的底座或支架，便于移动和固定。
需要注意的是，不同品牌和型号的高流量呼吸湿化治疗仪可能具有不同的技术参数，患者在选择和使用时应根据医生的建议和自身需求仔细了解设备的具体技术参数。
呼吸湿化治疗仪使用
THANKS
感谢观看
06
临床应用案例分享
案例一：成功改善患者呼吸功能
患者情况
一位因慢性阻塞性肺疾病导致严重呼 吸困难的患者，使用呼吸湿化治疗仪 进行辅助治疗。
治疗效果
经过一段时间的呼吸湿化治疗，患者 的呼吸功能得到显著改善，呼吸困难 症状明显减轻，生活质量得到提高。
治疗方案
医生根据患者病情，制定了个性化的 呼吸湿化治疗方案，包括适当的湿化 水平、呼吸频率和呼吸深度等参数设 置。
管路漏气
检查管路连接是否紧密，如有 松动及时处理；如管路破损则
及时更换。
05
安全使用须知及召回信息
安全使用注意事项
操作前准备
使用前应详细阅读产品说明书，了解设备性能、使用方法和注意事项。同时，确保设备已 正确连接电源，各部件完好无损。
操作过程注意事项
在使用过程中，应严格按照产品说明书要求进行操作，避免违规操作导致设备损坏或人员 受伤。同时，应密切关注患者反应，如有异常情况应及时停止使用并寻求专业帮助。
制造商及背景信息
制造商
费雪派克医疗保健有限公司是呼吸湿化治疗仪的知名制造商，专注于研发和生 产高质量的医疗设备。
召回事件
2021年11月25日，费雪派克医疗保健有限公司发现其部分批次呼吸湿化治疗仪 主机中文铭牌上的IP防护等级信息与产品技术要求不符，因此决定发起主动召 回，以确保患者安全。
适用范围与禁忌
注意事项与常见问题处理
患者不适
如患者出现呼吸困难、咳嗽等不 适症状，应立即停止治疗并报告 医生处理。
治疗效果不佳
如治疗效果不佳，应分析原因并 调整治疗参数或更换治疗方案。
04
维护保养与故障排除
日常清洁保养方法
高流量无创呼吸湿化治疗仪技术参数
高流量无创呼吸湿化治疗仪技术参数
*1.氧浓度自动控制技术：直接接高压氧，内置空氧混合器无需外接空氧混合阀,无需外部手动调节，当流量变化时，自动调节氧浓度，保证氧浓度准确
2.湿化水罐自动注水功能：采用自动加水水盒，可自动保证水盒内水位
3.呼吸管路性能：具备温度和流量监测功能，可根据环境温度变化自动调节管路温度
4.患者端类型可选：鼻塞（大号，中号，小号）、切管、面罩
5.患者界面显示：儿童鼻塞界面、鼻塞界面、切管界面、面罩界面
6.趋势回顾时间：1天、3天、7天的温度，氧浓度，流量回顾波形
7.屏幕尺寸：24寸
8.计时功能：预设治疗时间，保养时间，单次治疗计时
9.实时监测参数：流量、温度、氧浓度、治疗时间
10.报警功能：呼吸管监测报警；呼吸管监测报警；堵塞检测报警；总流量监测报警；水罐水位报警；温度监测报警；环境温度监测报警；使用时间报警；。
专业指南：高流量湿化氧疗设备的操作
专业指南：高流量湿化氧疗设备的操作高流量湿化氧疗设备（High Flow Nasal Oxygen, HFNO）是一种非侵袭性呼吸支持设备，能提供高流量的加热湿化医疗氧。
本指南旨在帮助医疗人员理解并掌握其操作步骤。
一、设备准备1. 确保电源插座与设备匹配且工作正常。
2. 检查所有配件，包括氧气管路、鼻导管、水箱等，确保无损坏。
3. 将设备接入电源，打开总电源开关。
二、设置参数1. 调整氧浓度：根据医嘱设定所需的氧浓度，通常在21%-100%之间可调。
2. 设置流量：流量的设定取决于患者的需要，通常在2-60L/min之间可调。
三、使用步骤1. 温度设定：设备的加热湿化系统可以提供温度在31-37℃的湿化氧气。
根据患者的舒适度设定温度。
2. 测试：在给患者使用之前，应该先对设备进行测试，确认氧浓度、流量和温度均达到设定值。
3. 使用：将设备鼻导管轻轻插入患者鼻孔，用面具固定。
四、设备监护1. 监测患者反应：持续观察患者的生理反应和舒适度，如有不适应，应立即调整设备设置。
2. 检查设备：定期检查设备的工作状态，保证设备的正常运行。
五、结束使用1. 关机：在使用结束后，先关闭设备，然后断开电源。
2. 清理与消毒：按照产品说明书进行清理和消毒工作，确保设备清洁。
六、注意事项1. 在操作设备时，要严格遵守医疗设备的操作规程，以保证患者的安全。
2. 在使用过程中，如发现设备异常，应立即停止使用，并及时联系设备维修人员进行检查和维修。
此指南只是操作的基本流程，具体操作还请参考设备使用说明书。
在使用过程中，要密切观察患者的反应，以确保患者的舒适度和安全。
在任何情况下，患者的安全都是我们最重要的考虑。
