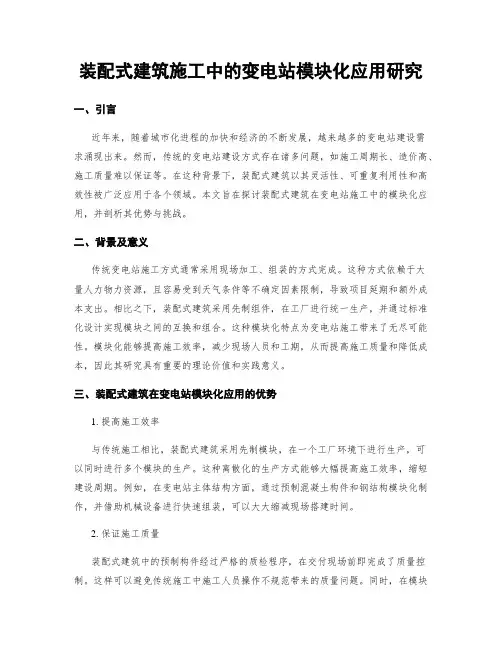

装配式建筑施工中的变电站模块化应用研究
装配式建筑施工中的变电站模块化应用研究一、引言近年来，随着城市化进程的加快和经济的不断发展，越来越多的变电站建设需求涌现出来。
然而，传统的变电站建设方式存在诸多问题，如施工周期长、造价高、施工质量难以保证等。
在这种背景下，装配式建筑以其灵活性、可重复利用性和高效性被广泛应用于各个领域。
本文旨在探讨装配式建筑在变电站施工中的模块化应用，并剖析其优势与挑战。
二、背景及意义传统变电站施工方式通常采用现场加工、组装的方式完成。
这种方式依赖于大量人力物力资源，且容易受到天气条件等不确定因素限制，导致项目延期和额外成本支出。
相比之下，装配式建筑采用先制组件，在工厂进行统一生产，并通过标准化设计实现模块之间的互换和组合。
这种模块化特点为变电站施工带来了无尽可能性。
模块化能够提高施工效率，减少现场人员和工期，从而提高施工质量和降低成本，因此其研究具有重要的理论价值和实践意义。
三、装配式建筑在变电站模块化应用的优势1. 提高施工效率与传统施工相比，装配式建筑采用先制模块，在一个工厂环境下进行生产，可以同时进行多个模块的生产。
这种离散化的生产方式能够大幅提高施工效率，缩短建设周期。
例如，在变电站主体结构方面，通过预制混凝土构件和钢结构模块化制作，并借助机械设备进行快速组装，可以大大缩减现场搭建时间。
2. 保证施工质量装配式建筑中的预制构件经过严格的质检程序，在交付现场前即完成了质量控制。
这样可以避免传统施工中施工人员操作不规范带来的质量问题。
同时，在模块化中采用标准化设计和加强连接方式，可以确保模块之间空隙小、连接紧密，为电气设备的正常运行提供可靠保证。
3. 实现可持续发展装配式建筑更加注重环境友好，符合低碳和可持续发展的要求。
使用预制构件可以减少对资源的浪费，降低建筑过程中的二氧化碳排放。
另外，变电站模块化应用还可以实现快速组装和拆卸，方便后期设备更新和扩展。
四、装配式建筑在变电站模块化应用的挑战1. 设计标准的统一由于不同地区和不同工艺对变电站的设计需求不尽相同，给模块化应用带来了困难。
电力工程变电站模块化建设的探究
电力工程变电站模块化建设的探究摘要：随着国家电网公司持续推进输变电工程“两型三新一化”的建设理念，变电站的功能定位和配置要求越来越突出产业化。
基于模块化设计理念，分析了智能变电站的模块化设计理念，提出了电气一次模块化集中布置、二次系统集约化集成布置、二次系统集中布置的方法，并利用三维数字化技术对变电站的结构形式和立面组合进行模块化设计，从而达到城市智能变电站整体优化的效果。
关键词：电力工程；变电站；模块化建设；探究1 模块化智能变电站在工程设计中的应用1.1 模块化智能变电站的设备选型对于设备容量、额定电流等常规设备参数，模块化智能变电站的设备选型与传统变电站相差不大，可根据系统要求进行配置。
为了实现模块化设备的“即插即用”功能，需要对主变压器模块的接线端子进行修改，并使用可插拔电缆附件与进线模块连接；对于220kV开关模块和110kV开关模块，工程设计中将气体绝缘金属封闭开关设备（GIS）作为模块的基本形式，高压设备如断路器、隔离开关、电压互感器、电流互感器高度集成，结合设备厂家工厂预制工艺，进、出线采用可插拔整体式电缆套管和电缆连接器，充分体现模块化变电站的特点，便于维护检修；10kV开关模块可选用金属铠装移动式开关柜或固定式开关柜。
为缩短施工时间，可在工厂提前预制成组装式开关室，并在现场组装，但应同时考虑开关室的运输和吊装。
综合自动化模块主要包括继电保护系统、调度自动化系统、智能监控系统和变电站通信系统。
10kV保护系统可在厂内提前在10kV开关模块内预制，其余可在预制好的中控室内安装。
1.2模块化智能变电站总平面布置图变电站总平面布置应符合《总图标准》（GB/T 50103-2010）和《变电站总平面设计技术规范》（DL/T 5056-2007）的规定。
总平面布置必须树立总体概念，因地制宜采用成熟的新材料、新工艺、新布局，满足可持续发展的要求。
此外，还要遵守国家土地政策，合理利用土地，提高土地利用率，通过各种方案的技术经济比较，不断优化设计方案，尽可能降低工程造价，缩短建设周期。
变电站模块化建设
变电站模块化建设
变电站模块化建设是一种新型的变电站建设方法，它将变电站的各个组成部分划分为独立的模块，进行设计、制造、组装和调试，然后在现场进行快速组装和拼接，以实现变电站的快速建设和高效运行。
以下是变电站模块化建设的一些优势：
1. 缩短建设周期：模块化建设可以将制造和组装工作在工厂内完成，减少了现场施工的时间和工作量，从而大大缩短了建设周期。
2. 提高工程质量：工厂化生产可以保证模块的制造质量，减少了现场施工中的不确定性和人为因素对工程质量的影响。
3. 降低建设成本：模块化建设可以实现标准化设计和批量生产，降低了模块的生产成本。
同时，现场施工工作量的减少也降低了工程的建设成本。
4. 提高运行可靠性：模块化建设采用标准化的设计和制造工艺，保证了各个模块之间的兼容性和互换性，提高了变电站的运行可靠性。
5. 便于维护和升级：模块化结构使得变电站的维护和升级更加方便，可以对单个模块进行维护或更换，而不影响整个变电站的运行。
6. 适应不同需求：模块化建设可以根据不同的用户需求和场地条件，灵活组合和配置各个模块，实现个性化的变电站建设。
总之，变电站模块化建设是一种高效、可靠、经济的建设方式，它可以提高变电站的建设质量和运行效率，为电力系统的稳定运行提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站模块化建设应用及前景分析
摘要：变电站模块化的技术发展过程九十年代末，国内一些厂家开始将10kV 开关设备及二次装置在工厂里就安装在预制的箱体内，其余设备，仍按常规布置。
这就是变电站模块化的第一阶段即10kV箱式变电站阶段。
由于多选用常规开关柜，体积较大，导致箱体内操作走廊小，维护不便，安全性较低，整体运输和吊装不便，而且外层钢板选用金属材料，使箱体的保温、隔热、防潮不够。
关键词：变电站模块化应用建设
12000年后，35kV、10kV的开关设备开始分别在工厂安装在预制箱体内，实现了变电站模块化的第二阶段即35kV变电站的两侧箱式阶段，实现了局部模块化，箱体内仍选用常规开关柜，体积大、运输和吊装不便、操作走廊小、维护不便等问题仍然存在。
2006年开始提出全封闭、全绝缘的模块化变电站思路。
高压开关选用封闭式组合电器，进出线用拔插式电缆接头连接，中压设备及二次设备都在预装式箱体内，在工厂内完成设计、制造、安装和内部电气接线，出厂前整组调试合格后再通过现场整体调试即可完成变电站的建设，这样形成了变电站模块化的第二阶段即66～110kV模块化变电站阶段。
2011年实现了35kV变电站除主变压器放置户外，其它所有设备箱式化，并且各模块在设计中可以进行整合。
各模块分别在工厂内预制、调试完成，现场安装时只需将一二次电缆简单连接即可完成变电站建设，这样实现变电站模块化的第四阶段即35kV箱式模块化变电站。
2模块化变电站总体概述
模块化变电站提出了一种变电站建设的新模式，它可将变电站划分为高压开关、主变压器、中压开关、综合自动化、中压配套设备五个主要功能模块。
高压开关功能模块为进出线采用拔插式电缆接头连接的气体绝缘封闭式组合电器；主变压器模块的变压器高压进线采用拔插式电缆接头结构，中压出线采用多股电缆或全绝缘封闭母线桥架方式；中压开关模块内采用一体化预装式开关室或户外绝缘全封闭组合电器；综合自动化模块采用一体化预装式控制室；中压配套装置模块包括无功补偿装置、接地变压器、消弧线圈等配套设备。
中压开关柜、综合自动化、中压配套设备等模块中的主要设备均安装在非金属箱体。
以上各功能模块在工厂中预制并调试完成，现场安装时只需将高压开关、主变压器、中压开关及中压配套设备等模块采用一次电缆进行连接，综合自动化模块与其它模块采用二次电缆及通讯线路进行连接，最后进行整体调试即可完成变电站的建设。
3模块化变电站的技术特点
高压开关模块。
110kV及以上电压等的各种封闭式组合电器可以作为高压进出线模块的基础，此类设备集成化程度高，可配置电压互感器、电流互感器、避雷器等多种设备。
如果进出线采用工厂预制的整体式电缆套管及可插拔式电缆插接头将更能体现模块化的特点，可更方便于安装及运行中的维护。
变压器模块。
主变压器仍采用户外常规布置，为了减少现场接线工作量，变压器模块需要对变压器的进出线端子进行改进，一次侧采用可拔插的电缆附件或油气套管与进线模块相连，二次侧可以考虑电缆或架空两种出线方式，但需采取绝缘封闭措施。
中压开关模块。
35kV及10kV进出线模块有两种模式：拼装式和户外箱式。
拼装式最初是采用常规的手车式或固定式户内开关柜，由于常规开关柜体积大而造成整体模块的体积庞大，运输、吊装困难，箱体内的维护通道也比较狭窄，厂家和用户都感到不便；近几年来，进出线模块开始采用以永磁机构真空开关为基础的紧凑型开关柜或气体绝缘封闭式开关柜，由于体积小、重量轻、维护少、吊装和运输方便等优点，提高了这种模式的可行性，已应用于35kV及110kV变电站。
这种模式将以上类型的开关柜拼装到一个预制的箱体内，箱体采用覆铝锌板等双层金属材料或金邦板等非金属材料，中间填充隔热材料，同时箱体内设计合理的通风系统，并且安装空调设备，使箱体具有防潮、隔热、防凝露等性能。
另一种模式是户外共箱式，将开关设备装在充气箱体内，电缆接头作为进出线连接，并兼隔离断口功能，外边再加防护壳体。
这种模式相当于使用35kV户外型封闭式组合电器或10kV户外环网柜。
这些设备结构紧凑，体积小，维护少，布局简捷，使变电站的建设和运行更加简化，工厂化特点更加突出，其实现的技术关键点主要有两个，一是开关设备的免维护，二是大电流参数的电缆接头。
由于35kV 电压等级较少有户外型封闭式组合电器产品，模块化变电站的中压进出线模块主要采用的仍是拼装式。
4变电站的技术经济比较
综合自动化模块。
综合自动化模块主要包括变电站综合自动化系统、交直流电源设备、通信系统设备、图像监控设备、故障录波设备及微机五防设备等。
其中35kV及10kV保护设备在一体化预装式开关室中分散安装，其余部分放置在一体化预装式控制室内。
中压配套装置模块。
无功补偿和消弧线圈可以敞开式布置加顶罩，也可采用户内成套设备安装在箱体内，小容量变电站也可与出线模块合并为一个模；接地变压器、站用变均采用干式电气设备放置于箱体内。
其余辅助设备。
辅助设备中包括变电站消防系统、防雷及接地系统、照明系统、采暖系统、排水系统等。
5模块化变电站与35kV常规变电站的技术经济比较
主变压器：变电站最终建设2台三相双绕组自冷式全密封有载调压变压器，容量为5000kV A，电压等级为35/10.5kV。
35kV侧：主变压器进线2回，采用单母分段线接线，进出线4回，本期1回，配电装置按31.5kA短路电流水平设计。
310kV侧：主变压器进线2回，采用单母分段线接线，出线8回，本期4回，配电装置按25kA短路电流水平设计。
6无功补偿：配置1组600+600=1200kvar无功补偿并联电容器组。
从以上比较数据可知，模块化变电站整体投资与常规户内站相当，略高于全户外建站方式。
由于采用了小型化开关柜（充气柜及永磁操动机构）设备费高于常规建站方式，但在土建筑工程费（地基、围墙、场平、电缆沟道等）、安装工程费（电气一、二次设备安装、接地等）及其它费用（征地、人工、管理费等）节省了大量费用，由此可见，采用模块化变电站不仅可提高设备的整体运行性能，而且能大量的节省占地面积，简化了建设步骤，减少了现场施工量，缩短了施工周期，为工程尽早送电，创造了必要条件。
7模块化变电站的应用及发展方向
模块化变电站的采用改变了传统变电站的建站模式，使变电站的建设具备了科技含量高、资源消耗低、环境污染小、过程精细化等特点。
随着我国电力系统的不断发展，根据模块化变电站的自身特点，它将会更多的应用在农网建设（由其是改造项目中）及城网终端站上；对相对负荷较少、地势复杂，对设备绝缘要求较高的特殊环境及高原地区也有非常巨大的应用空间。
另外，模块化变电站的发展需要进一步提高其设备的技术含量，降低设备成本和运行成本，才能满足竞争激烈及发展迅速的电力市场需求。
