环模制粒机的压辊作用和原理
环模饲料颗粒机工作原理
环模饲料颗粒机工作原理1. 简介环模饲料颗粒机是一种常见的饲料加工设备，主要用于将原料饲料压制成颗粒状的形式，便于储存和喂养。
本文将详细解释环模饲料颗粒机的工作原理，包括其结构组成和工作过程。
2. 环模饲料颗粒机的结构组成环模饲料颗粒机主要由进料机构、调质机构、挤压机构、温度控制系统、切割机构和传动系统等组成。
2.1 进料机构进料机构主要由进料装置和进料器组成，用于将原料饲料送入挤压腔。
进料装置可以是手动或自动方式，保证原料的稳定供给。
2.2 调质机构调质机构主要由调质器和调质器下部的刷子组成，用于在原料加工过程中给予充分的调质和混合，提高颗粒结实度和综合营养成分。
2.3 挤压机构挤压机构是环模饲料颗粒机的核心部件，主要由环模、压辊和模环等组成。
挤压机构通过挤压和摩擦产生巨大的压力，将原料饲料挤压成密度高、形状均匀的颗粒。
2.4 温度控制系统温度控制系统主要由蒸汽系统和压辊轴承散热系统组成，用于调节挤压腔温度。
适当的温度可以提高颗粒的结实度和浸泡性，同时也有利于消毒杀菌。
2.5 切割机构切割机构主要由切割刀和切割器组成，用于将挤压出的颗粒切割成所需的长度。
切割的长度可以根据需要进行调节，保证颗粒的一致性。
2.6 传动系统传动系统主要由主电机、皮带传动装置和齿轮箱等组成，用于驱动整个环模饲料颗粒机的工作。
传动系统应具有稳定性和可靠性，确保机器的正常运转。
3. 环模饲料颗粒机的工作过程环模饲料颗粒机的工作过程主要包括原料加工、挤压成型、切割和冷却等阶段。
3.1 原料加工在进料机构的作用下，原料饲料被稳定地输送到调质机构中。
调质机构通过调质器的旋转和刷子的搅拌，使原料饲料得到充分的混合和调质。
3.2 挤压成型经过调质的原料饲料进入挤压腔，在挤压机构的作用下，原料受到极大的挤压力，形成高密度颗粒。
在挤压的过程中，温度控制系统可根据需要对挤压腔的温度进行调节。
3.3 切割挤压出的颗粒通过切割机构，经过切割刀和切割器的作用，被切割成所需的长度。
制粒机压辊培训
制粒机操作程序及环模、压辊安装使用技术培训讲义第一讲一、卧式制粒机的种类及工作原理:1)卧式制粒机分为双压辊式和三压辊式两种,根据生产规模情况选用不同类型的制粒设备,目前我公司三个分厂分别选用的制粒机有:正昌40型、正昌508型双压辊卧式制粒机和牧羊600型三压辊卧式制粒机。
2)制粒机的生产能力是根据环模出料孔径的大、小决定台/时产量。
40型一般时产2-10吨;508型一般时产为5-15吨,600型制粒机(三压辊)一般时产为5-18吨。
二、卧式制粒机工作原理分别有:1)斜齿轮型硬接触机械力传动工作:2)角带轮齿形带软接触机械力传动工作。
目前我公司使用的制粒机40型、508型斜齿轮硬接触力传动和600型角带式齿形带软接触机械力传动工两种。
卧式制粒机的工作原理是通过喂料绞龙将物料输送到调制器内,再往调制器中注入适量的蒸汽,均匀的对物料进行熟化,然后进入压制室,通过压辊与环模的挤压,再从环模出料孔中被挤压为颗粒半成品。
三、卧式制粒机操作程序要求。
1、1)察看制粒机的压辊与环模的接触间隙是否符合技术规定要求。
2)检查制粒机各部位紧固螺栓的松紧情况,是否有松动现象,防止开机是螺栓脱落伤机。
3)调整环模出料切刀尺寸,保证生产时切出的颗粒半成品的长短符合饲料质量要求。
4)检查蒸汽管道及分气缸的蒸汽压力、排放分气缸中的冷凝水,保证蒸汽质量符合制粒机用汽要求。
5)清理制粒仓进料永磁筒,保证永磁筒正常工作,杜绝磁性物质进入制粒机,损伤环模、压辊机及其他安全设备机件。
2、启动制粒机时的注意事项:1)开机时必须严格按照启动电机程序要求逐步按顺序开动设备。
2)启动电机时要注意各环节电动机的电流切换情况(特别是主电动机)。
3)制粒机启动完成后,开始进料时要严格使用调速电机的转速(数显调速表的显示为8-13转,表针式调速表的显示为30-50转),待电流及料温适宜时,在逐步增加喂料速度。
4)制粒机正常工作后,要时时注意电流表的波动情况,坚决杜绝超电流制粒(为抢产量)5)严禁频繁点动主电动机,憋机后必须将压制室物料清理完全,确保一次启动电机第二讲一、安装制粒机环模时应注意的事项:1、安装制粒机环模前要仔细检查环模是否有影响生产量的因素。
制粒机压辊是什么材质的
制粒机压辊是什么材质的在制粒生产行业中，常用环模或平模制粒机将粉状物料压制成颗粒饲料。
无论是平模还是环模，都是靠压辊和模具作相对运动，攫取物料使其进入有效工作位置，挤压成型。
这个压辊，俗称压辊壳，是颗粒机的关键工作部件，同环模一样，也是易损件之一。
制粒机压辊的寿命有多长？制粒机压辊是什么材质的？制粒机压辊的寿命制粒机压辊用来向环模挤压物料，由于压辊长期受到摩擦力与挤压力的作用，将压辊的外圆周表面加工成齿槽状，既增强了抗磨损能力，又易于攫取散料。
压辊工作条件较环模恶劣，除原料对压辊正常磨损外，原料中含有的硅酸盐、沙粒中的SiO2、铁屑等硬质颗粒物，加剧了对压辊的磨损。
由于压辊和环模的线速度基本相等，压辊的直径仅为环模内径的0.4倍，故压辊磨损率比环模高2.5倍。
比如某压辊理论设计寿命为800小时，但实际使用时间不超过600小时。
一些工厂由于使用不当，使用时间还不到500小时，并且失效压辊因表面磨损严重已无法重新修复。
压辊磨损过快，不仅降低颗粒燃料的成型率，增加生产成本，而且直接影响生产率。
因此，如何有效延长颗粒机压辊的使用寿命倍受行业人关注。
颗粒机压辊壳的作用颗粒机压辊壳主要有4个作用，即切断、揉搓、镶嵌、挤压。
常用齿型主要有3种，即通槽型、封槽型、蜂窝型，还有一些不常见的，如斜槽型、人字槽型、蜂窝齿槽复合型、圆弧齿槽型等。
制粒机压辊是什么材质的制粒机压辊的材质有：50#钢,20CrMn（合金钢），GCr15（轴承钢），或根据客户要求。
压辊用材多选用中碳合金结构钢，经渗碳热处理改善表面及心部的组织，以提高表面硬度和耐磨性，增加钢的抗疲劳性。
但渗碳处理后，在零件的表面，不论是成份、组织和性能都产生了很大的变化。
在渗层深度一定的条件下，不同的淬火和回火温度获得不同的硬度，不同的硬度对零件的性能如弯曲、疲劳性能以及冲击韧性有影响，尤其是对中碳合金钢渗碳处理后，影响更大。
硬度越高，疲劳性能和冲击韧性就越低，甚至在热处理过程中产生断裂现象。
环模颗粒机工作原理
环模颗粒机工作原理
嘿，咱来讲讲环模颗粒机的工作原理哈。
我记得有一次去一个饲料加工厂参观，看到环模颗粒机在那儿“轰轰”地工作着。
你瞧，这环模颗粒机就像一个神奇的厨师在做特别的“食物”。
首先呢，有一堆原料，这些原料就像乱七八糟的食材，有各种粉末、小颗粒啥的。
这些原料被送进颗粒机的进料口。
然后在机器里面，有个环模，这个环模就像一个有着好多小孔的大筛子。
还有个压辊，压辊就像一个大力士的拳头。
我在加工厂里仔细看着，当原料进到机器里后，压辊就开始工作啦。
它紧紧地压在环模上，就像拳头在用力地挤压那个大筛子。
那些原料在压辊和环模之间被挤压，就像把那些乱七八糟的食材使劲地捏在一起。
随着压辊不断地转动，原料就被一点点地挤进环模上的小孔里。
就好像把面团一点点地挤进裱花袋的小孔一样。
从那些小孔里挤出来的就是已经成型的颗粒啦，就像一根根小香肠一样。
我看到工人在旁边看着机器，检查颗粒的质量，就像厨师在检查自己做出来的食物是不是合格。
从那次在饲料加工厂的参观，我就知道了环模颗粒机的工作原理。
它就是靠压辊和环模的配合，把原料挤压成颗粒，就像把一堆杂乱的东西变成整齐的小颗粒，真是神奇得很呢。
制粒机压辊方向

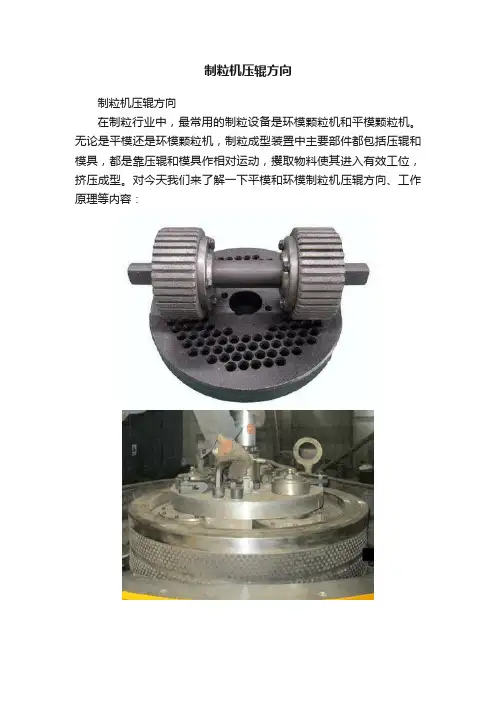

制粒机压辊方向制粒机压辊方向在制粒行业中，最常用的制粒设备是环模颗粒机和平模颗粒机。
无论是平模还是环模颗粒机，制粒成型装置中主要部件都包括压辊和模具，都是靠压辊和模具作相对运动，攫取物料使其进入有效工位，挤压成型。
对今天我们来了解一下平模和环模制粒机压辊方向、工作原理等内容：平模颗粒机压辊平模颗粒机的颗粒成型装置由压辊、压辊轴、平模盘组成，两上形状相同的压辊通过轴承安装在压辊轴两边，两压辊的外缘置于平模盘的模孔区域外周边内侧，压辊外圆表面开有梯形槽，模盘上的模孔呈环状等量分布；压辊外圆的梯形槽口与槽底的宽度比例为2-2.5:1。
环模颗粒机压辊环模颗粒机的类型有立式环模颗粒机和卧式环模颗粒机，它们的压辊工作原理大有不同。
1、立式环模颗粒机立式环模颗粒机主体结构设计为偏心式结构，其工作原理是颗粒机压辊自转，压辊与环模接触，原料在压辊的主动碾压作用下，进入到环模和成型孔中，形成柱状成品，最后由切刀切断形成颗粒。
在立式环模颗粒机压缩挤压颗粒的过程中，应力方面在正向施加载茶时等效应力比在侧向载荷的等效应力要大一些，在变形方面，侧向施加载荷时等效应力比在正向载荷的变形量要大一些。
2、卧式环模颗粒机卧式环模颗粒机的环模是由电动机经减速器带动旋转的，安装在颗粒机环模内的压辊不公转，但因与转动着的环模摩擦（通过实物料）而自转。
进入压制室的调质好的物料被均分于压辊之间，被压辊钳入、挤压，并通过环模孔连续地挤压成形，形成柱状颗粒并随着环模圈回，由固定安装在环模外面的切刀切成一定长度的颗粒。
环模与压辊在任何接触点的线速度都相同，全部压力都被用于制粒。
颗粒机压辊的设计和工艺颗粒机压辊的主要用途是压挤原料，在压辊上安装沿着轴中心线方向的金属拉丝，并进行了齿型设计，大大增强了防止打滑的性能。
压辊的材质为合金钢、C50或轴承钢，加工时压辊内孔轴承配合面的表面粗糙度Ra值不应大于1.6μm，压辊热处理后外圆表面硬度应为55-62HRC，热处理后的压辊外圆表面硬度应均匀，同一压辊外圆表面硬度差不应大于3HRC，表面不应有氧化皮、夹层以及其他影响使用性能的缺陷，所有的锐边应倒钝，不应有飞边、毛刺存在。
环模制粒原理
二、颗粒机压模最低转速的确定：
以两辊为例：
为了保证物料对压模和压辊之间的挤压区能 均匀地喂料，必须使物料能跟随旋转喂料罩 或压模而提升，经喂料刮刀分别喂入压模和 压辊的预压缩区。为了确保物料随旋转喂料 罩或压模提升，须对物料在喂料罩壁和压模 上的受力分析见图2。
图2 物料在喂料罩壁上的受力分析图
因 F=fN f为物料与喂料罩或压模的摩擦系数0.37～ 0.7 f=tgψ ψ为物料对喂料罩或压模的摩擦 角20°～35° 物料跟随喂料罩或压模旋转时的离心慣性力 PK=GRω2/g …………………(3) G=mg 式中 R为喂料罩或压模的半径； ω为喂料罩或压模旋转的角速度； g为重力加速度。
卧式环模颗粒压制机 工作原理
王永昌 1982 9 2009.9.1
目
录
一、物料在压制过程中的物理现象 二、颗粒机压模最低转速的确定 三、颗粒机工作原理及物料挤压过程的受力分析 1、压辊最小摄取角的分析 2、预压缩区内物料受力分析 3、挤压成型区物料的受力分析 四、颗粒机在使用、制造中的有关问题
一、物料在压制过程中的物理现象 当经调质后的颗粒大小不同的粉状物料，经 喂料刮刀，进入主动旋转的压模和从动旋转 的压辊之间的预压缩区时，使有一定松散度 的物料内部就形成了大小不等的孔隙，同时 受到旋转压模的带动和挤压下，粉状颗粒之 间产生移动(滑动和滚动)。 粉状颗粒之间的孔隙随压模和压辊的滚压 逐步减小，内部压力和物料密度随之增加， 粉状颗粒之间从点接触变成面接触。
由于压模属主动，而压辊的属从动，传动主要在 挤压区内进行，由压模经压实物料的传递给压辊， 使压辊与压模几乎作同向等线速运动。使压辊具有 带动松散物料压实的能力。
图5物料在预压缩区的受力示意图中，各作用力如 下所述： σX为物料压实时周向作用于物料上的压应力 1.2MPa～1.5MPa，压应力引起的摩擦力方向同压模 的旋转方向； σr为压辊对物料的压应力σr=σXξ； σR为压模对物料的压应力σR=σXξ＋σRώx； ξ为一定密度下的侧压系数； σRώx为物料受旋转压模的作用，是由物料离心惯性 力作用于压模内表面的压应力； θ预压缩区挤压物料对应于压模所占的角相位， dθ为挤压物料对应于压模预压缩区内的微角相位；
制粒机的原理与制粒效果的改善
制粒机的原理与制粒效果的改善制粒机是工业中常用的一种设备，主要用于将粉状或颗粒状的原料通过压缩，制成颗粒状的成品。
本文将从原理和制粒效果两个方面来介绍制粒机。
一、制粒机的原理制粒机的原理是将原料置于压力下，通过高速旋转的辊筒或双辊平板的压力下，将原料压紧，使其形成固体颗粒。
同时，制粒机还可以通过加入湿度高的溶剂或湿润剂来增加颗粒的可塑性和黏合性。
制粒机主要有三种类型，分别是：压辊式制粒机、挤出式制粒机和回转式制粒机。
其中，压辊式制粒机通过两个旋转的辊筒将原料之间形成的空隙压缩，从而制成颗粒状的成品；挤出式制粒机则是将原料分别经过加热、剪切、冷却等多个工序后，通过挤压成型制成颗粒状的成品；回转式制粒机则是采用了旋转的筒体和造粒板，将原料压缩成颗粒状的成品。
在制粒过程中，为了获得理想的制粒效果，需要注意以下几个方面：1. 选择合适的原料选择合适的原料是制粒过程的关键。
原料的物理化学性质对制粒效果有重要影响。
一般来说，原料应该具有一定的粘合性、可塑性和流动性，这样可以有效地保证颗粒的可压性和不易破碎性。
2. 控制湿度原料中的湿度也是影响制粒效果的重要因素。
在制粒时，应控制原料的含水率，一般来说，过高的含水率会导致粉状原料易团结成块，从而影响颗粒的形成，过低的含水率则会导致颗粒形成不牢固、易破裂。
因此，应在生产过程中控制好原料湿度，以达到理想的制粒效果。
3. 调整制粒机工艺参数制粒机的工艺参数（如转速、压力、温度等）对制粒效果有着重要影响。
要获得理想的制粒效果，需要在生产过程中根据原料特性，合理调整制粒机的参数，使得颗粒形成均匀牢固、大小一致。
4. 进行后处理制粒后的颗粒还需要进行一定的后处理工序，以使得颗粒更加均匀、牢固。
一般来说，后处理方式有压缩调整、表面处理、干燥等多种方式。
环模颗粒机的工作原理
环模颗粒机的工作原理
市面上最常见的生物质颗粒机有环模颗粒机和平模颗粒机，与平模颗粒机相比，环模颗粒机是目前应用最为广泛的机型。
环模颗粒机主要由壳体、电机、机架、机座、转子、环模、压辊、切刀等部分组成。
宝壳今天就与大家聊一下聊环模颗粒机的工作原理：
环模颗粒机的工作原理
环模颗粒机的工作原理是将已经调质搅拌好的物料，通过进料口进入转动着的料盆内，由于离心力作用，使物料不断甩向环模的内壁上，形成均匀的环形料层，再经过环模和压辊两个相对旋转件的强烈挤压后，呈圆柱状从环模中挤出，并由切刀切断成长度均匀的颗粒排出机外，从而完成了整个制粒过程。
在环模成型过程中，根据生物质物料在压制区所受压辊的压紧力不同，可将压制区分为供
料区、变形压紧区和挤压成型区，3个区域的受力状况是不同的。
供料区：物料垂直进入磨具与压辊的挤压区处于自然松散状态，只随压辊的旋转，物料不断地初步压缩，堆积于环模与压辊之间，但此时并没有进入环模模孔内。
随着更多物料不断被挤压，使得供料区内先进入的物料在挤压力的作用下不断补给进新形成的变形压紧区。
变形压紧区：随着压辊的旋转，物料开始逐渐被压辊挤压进入喇叭口，从而向前运动；在运动过程中，由于压紧区的断面面积在逐渐减小，使得物理层不断被压缩，且物料在挤压力的作用下，产生不可逆的塑性变形；此时，物料内部的作用力还不足以克服环模模孔内壁的摩擦力作用。
因此，在此过程中物料仍未进入环模模孔内。
挤压成型区：随着环模与压辊之间的间隙越来越小，物料受到的挤压力急剧增大，此时物料发生了变形，而且接触表面积也在不断增大，使得物料在挤压力作用下被压入环模模孔内。
同时，物料内部产生了塑弹性变形，且粘性增加，物料就能容易地被挤压成生物质燃料颗粒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环模制粒机的压辊作用和原理
压辊是环模颗粒机及平模颗粒机的重要零部件之一，压辊包括压辊体、压辊面和压辊槽。
对于颗粒机来说，颗粒机压辊寿命较环模的寿命要短，国内制粒行业会将所用的压辊磨损到极限齿轮磨平再作将压辊总成全部报废。
今天宝壳就带大家耿聊聊环模制粒机的压辊作用和原理。
环模制粒机的压辊作用和原理
颗粒机压辊结构包括由外向内依次套接的外压盖、滚子轴承和偏心轴，外压盖和滚子轴承的两端端面上盖合有内压盖，偏心轴贯穿内压盖。
颗粒机压辊的作用是向环模挤压物料并从模孔挤出成形的，其传动力是环模与压辊间的摩擦力。
为了防止打滑和增加攫取力，压辊表面会采取增加摩擦力耐磨的措施，辊面上设计有齿型。
颗粒机压辊的设计要点
1、压辊直径大小直接影响制粒时物料摄入角，因此在尽可能的条件下，应采用大直径压辊，对于两辊式环模颗粒机，压辊直径d与环模内径关系为D>2d。
考虑间隙调整等因素，一般选择d=(0.4~0.485)D。
2、压辊壳主要有4个作用，即切断、揉搓、镶嵌、挤压。
由于压辊长期受到摩擦力与挤压力的作用，将压辊的外圆周表面加工成齿槽状，既增强了抗磨损能力，又易于攫取散料。
详细内容请参考以下文章：
3、为了形成有效的攫取力和挤压力，环模和压辊两表面应保持一定的配合间隙。
4、压辊轴承应有足够的容量，以承受载荷的应力；并应有适当的密封结构，防止外物进入轴承。
5、由于压辊的工作过程是不断与物料摩擦挤压的过程，且在制粒机工作时，模、辊线速度基本相同，而压辊的直径较小，所以压辊的磨损率比环模大。
为了尽量做到模、辊同时更换，压辊的硬度应高于环模5-6HRC，故建议压辊选用有较高耐磨性的材质。
以上是环模制粒机的压辊作用和原理的内容，压辊是颗粒机的主要部件之一，外圆周表面加工成齿槽形状，与环模配套使用时，带动旋转对原料进行挤压使物料成形。
当压辊轮齿直径尺寸磨损至极限时，更换压辊，环模和压辊又有正常工作。
由于压辊的材料及基本参数的选择直接关系到颗粒机性能的优劣，因此十分重要。
