离心压缩机喘振

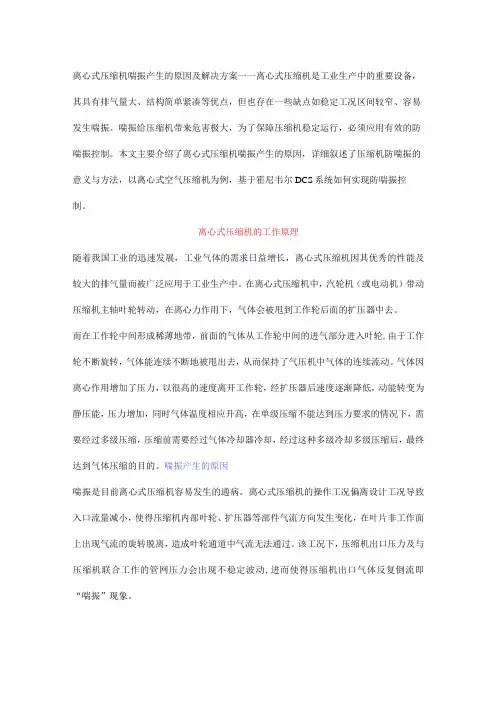

离心式压缩机喘振产生的原因分析及解决方案
离心式压缩机喘振产生的原因及解决方案一一离心式压缩机是工业生产中的重要设备，其具有排气量大、结构简单紧凑等优点，但也存在一些缺点如稳定工况区间较窄、容易发生喘振。
喘振给压缩机带来危害极大，为了保障压缩机稳定运行，必须应用有效的防喘振控制。
本文主要介绍了离心式压缩机喘振产生的原因，详细叙述了压缩机防喘振的意义与方法，以离心式空气压缩机为例，基于霍尼韦尔DCS系统如何实现防喘振控制。
离心式压缩机的工作原理随着我国工业的迅速发展，工业气体的需求日益增长，离心式压缩机因其优秀的性能及较大的排气量而被广泛应用于工业生产中。
在离心式压缩机中，汽轮机（或电动机）带动压缩机主轴叶轮转动，在离心力作用下，气体会被甩到工作轮后面的扩压器中去。
而在工作轮中间形成稀薄地带，前面的气体从工作轮中间的进气部分进入叶轮,由于工作轮不断旋转，气体能连续不断地被甩出去，从而保持了气压机中气体的连续流动。
气体因离心作用增加了压力，以很高的速度离开工作轮，经扩压器后速度逐渐降低，动能转变为静压能，压力增加，同时气体温度相应升高，在单级压缩不能达到压力要求的情况下，需要经过多级压缩，压缩前需要经过气体冷却器冷却，经过这种多级冷却多级压缩后，最终达到气体压缩的目的。
喘振产生的原因喘振是目前离心式压缩机容易发生的通病。
离心式压缩机的操作工况偏离设计工况导致入口流量减小，使得压缩机内部叶轮、扩压器等部件气流方向发生变化，在叶片非工作面上出现气流的旋转脱离，造成叶轮通道中气流无法通过。
该工况下，压缩机出口压力及与压缩机联合工作的管网压力会出现不稳定波动,进而使得压缩机出口气体反复倒流即“喘振”现象。
另外，压缩机的吸入气体温度发生变化时，其特性曲线也将改变，如图1、图2所示，这是压缩机在某一恒定转速情况下，因吸入气体温度变化时的一组特性曲线。
曲线表明随着温度的升高，压缩机易进入喘振区。
图1离心压缩机的性能曲线图2温度对性能曲线的影响喘振现象的发生，由于气体反复倒流，会打破压缩机原有的运动平衡，导致转子的振动增大，在旋转中与定子接触摩擦，通常监控上的表现为压缩机出口的压力反复波动，轴承温度逐渐升高。

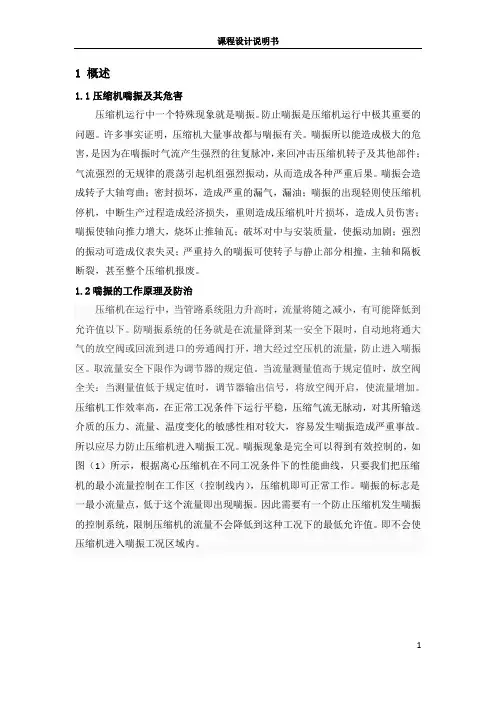

离心式压缩机防喘振控制设计
1 概述1.1压缩机喘振及其危害压缩机运行中一个特殊现象就是喘振。
防止喘振是压缩机运行中极其重要的问题。
许多事实证明，压缩机大量事故都与喘振有关。
喘振所以能造成极大的危害，是因为在喘振时气流产生强烈的往复脉冲，来回冲击压缩机转子及其他部件；气流强烈的无规律的震荡引起机组强烈振动，从而造成各种严重后果。
喘振会造成转子大轴弯曲；密封损坏，造成严重的漏气，漏油；喘振的出现轻则使压缩机停机，中断生产过程造成经济损失，重则造成压缩机叶片损坏，造成人员伤害；喘振使轴向推力增大，烧坏止推轴瓦；破坏对中与安装质量，使振动加剧；强烈的振动可造成仪表失灵；严重持久的喘振可使转子与静止部分相撞，主轴和隔板断裂，甚至整个压缩机报废。
1.2喘振的工作原理及防治压缩机在运行中，当管路系统阻力升高时，流量将随之减小，有可能降低到允许值以下。
防喘振系统的任务就是在流量降到某一安全下限时，自动地将通大气的放空阀或回流到进口的旁通阀打开，增大经过空压机的流量，防止进入喘振区。
取流量安全下限作为调节器的规定值。
当流量测量值高于规定值时，放空阀全关：当测量值低于规定值时，调节器输出信号，将放空阀开启，使流量增加。
压缩机工作效率高，在正常工况条件下运行平稳，压缩气流无脉动，对其所输送介质的压力、流量、温度变化的敏感性相对较大，容易发生喘振造成严重事故。
所以应尽力防止压缩机进入喘振工况。
喘振现象是完全可以得到有效控制的，如图（1）所示，根据离心压缩机在不同工况条件下的性能曲线，只要我们把压缩机的最小流量控制在工作区（控制线内），压缩机即可正常工作。
喘振的标志是一最小流量点，低于这个流量即出现喘振。
因此需要有一个防止压缩机发生喘振的控制系统，限制压缩机的流量不会降低到这种工况下的最低允许值。
即不会使压缩机进入喘振工况区域内。
图1压缩机性能曲线与防喘振控制原理图压缩机的防喘振条件为：△P≥a（p2±bp1）式中：△p——进口管路内测量流量的孔板前后压差p1——进口处压力p2——出口处压力a、b——与压比、温度、孔板流量计的孔板系数有关的参数,可通过热工计算机和实验取得。
离心式压缩机喘振的原因分析及处理
离心式压缩机喘振的原因分析及处理摘要：离心式压缩机喘振现象的发生主要取决于管网的特性曲线和离心式压缩机的特性曲线。
本文对离心式压缩机特点、喘振现象、产生的危害、判断方法、发生原因进行了总结，并提出了相应的预防措施。
关键词：压缩机;喘振;预防措施喘振是离心压缩机特有的一种现象，它是危害压缩机结构的主要原因之一，在工艺流程中应尽力避免压缩机喘振现象的出现。
根据石化企业压缩机机组现场应用反馈，机组发生喘振现象比较普遍，有些机组甚至频繁发生喘振，给企业安稳生产及经济效益造成了一定的影响。
1.喘振原因喘振作为离心式压缩机运行中的一-种特殊现象，易造成气流往复强烈冲击，严重影响压缩机运行部件，是造成运行事故的主要因素。
喘振是离心式压缩机本身固有的特性，导致喘振产生的因素有两方面:内在因素是由于离心式压缩机中的气流在一定的条件下出现了“旋转脱离”这种状况:而外在因素是由于离心式压缩机管网系统的特性。
2.离心机的特点离心式压缩机是具有处理气量大、体积小、结构简单、运转平稳、维修方便等特点，应用范围广。
但由于离心机本身结构所限，仍然存在短板，在压力高、流量小的场合会发生喘振，且不能从设计上予以消除。
3.离心式压缩机喘振的危害、现象及判断3.1喘振的危害喘振是当离心式压缩机的进口流量减少至一定程度时所发生的一种非正常工况下的振动，气体流量、进出口压力出现波动，从而引起压缩机转速及工艺气在系统中产生周期性振荡现象。
喘振的危害:（1）由于气流强烈的脉动和周期性振荡，会使供气参数(压力、流量等)大幅波动，破坏了工艺系统的稳定性;（2）使压缩机叶片发生强烈振动，叶轮应力大幅增加，噪声加剧;（3）引起动静部件的摩擦与碰撞，使压缩机的轴发生弯曲变形，严重时会产生轴向窜动，使轴向推力增大，发生烧毁止推轴瓦甚至扫膛事故;（4）加剧轴承、轴瓦的磨损，破坏润滑油膜的稳定性，使轴瓦合金产生疲劳裂纹，甚至发生烧瓦抱轴等事故;（5）损坏压缩机的机械密封及轴封，使压缩机效率降低，同时由于密封的损坏会造成工艺气泄漏，极易引发火灾、爆炸等事故;（6）影响驱动机的正常运转，干扰操作人员的正常操作，使一些仪表、仪器的测量准确性降低甚至损坏。
离心式压缩机喘振现象与调节方法
离心式压缩机喘振现象与调节方法一、什么是喘振喘振是离心式压缩机的一种特有的异常工作现象，归根揭底是由旋转失速引起的，气体的连续性受到破坏，其显著特征是：流量大幅度下降，压缩机出口排气量显著下降；出口压力波动较大，压力表的指针来回摆动；机组发生强烈振动并伴有间断的低沉的吼声，好像人在干咳一般。
判断是否发生喘振除了凭人的感觉以外，还可以根据仪表和运行参数配合性能曲线查出。
压缩机发生喘振的原因：由于某些原因导致压缩机入口流量减小，当减小到一定程度时，整个扩压器流道中会产生严重的旋转失速，压缩机出口压力突然下降，当与压缩机出口相连的管网的压力高于压缩机的出口压力时，管网的气流倒流回压缩机，直到管网的压力下降到比压缩机的出口压力低时，压缩机才重新开始向管网排气，此时压缩机恢复到正常状态。
当管网压力恢复到正常压力时，如果压缩机入口流量依然小于产生喘振工况的最小流量，压缩机扩压器流道中又产生严重的旋转失速，压缩机出口压力再次下降，管网压力大于压缩机排气压力，管网中的气流再次倒流回压缩机，如此不断循环，压缩机系统中产生了一种周期性的气流喘振现象，这种现象被称之为“喘振”。
二、离心式压缩机特性曲线对于一定的气体而言，在压缩机转速一定时，每一流量都对应一个压力，把不同流量下对应的每一个压力连成一条曲线，即为压缩机的性能曲线。
如图1所示，对每一种转速，都可以用一条曲线描述压缩机入口流量Q1与压缩比P2/P1的关系（P2、P1分别为压缩机出口绝对压力和入口绝对压力）。
图1为离心式压缩机特性曲线压缩机特性线是压缩机变动工况性能的图像表示，它清晰地表明了各种工况下的性能、稳定工作范围等，是操作运行、分析变工况性能的重要依据。
（1）转速一定，流量减少，压力比增加，起先增加很快，当流量减少到一定值开始，压比增加的速度放慢，有的压缩机级的特性压比随流量减少甚至还要减少。
（2）流量进一步减少，压缩机的工作会出现不稳定，气流出现脉动，振动加剧，伴随着吼叫声，这个现象称为喘振现象，这个最小流量称为喘振流量。
离心式压缩机喘振发生的机理、原因及预防措施！
离⼼式压缩机喘振发⽣的机理、原因及预防措施！⼀、喘振发⽣的机理当离⼼式压缩机的操作⼯况发⽣变动并偏离设计⼯况时，如果⽓体流量减少则进⼊叶轮或扩压器流道的⽓流⽅向就会发⽣变化。
当流量减少到⼀定程度，由于叶轮的连续旋转和⽓流的连续性，使这种边界层分离现象扩⼤到整个流道，⽽且由于⽓流分离沿着叶轮旋转的反⽅向扩展，从⽽使叶道中形成⽓流漩涡，再从叶轮外圆折回到叶轮内圆，此现象称为⽓流旋离，⼜称旋转失速。
发⽣旋转脱离时叶道中的⽓流通不过去，级的压⼒也突然下降，排⽓管内较⾼压⼒的⽓体便倒流回级⾥来。
瞬间，倒流回级中的⽓体就补充了级流量的不⾜，使叶轮⼜恢复了正常⼯作，从⽽从新把倒流回来的⽓体压出去。
这样⼜使级中流量减少，于是压⼒⼜突然下降，级后的压⼒⽓体⼜倒流回级中来，如此周⽽复始，在系统中产⽣了周期性的⽓体振荡现象，这种现象称为“喘振”。
⼆、喘振发⽣的原因1、流量图1 不同转速下出⼝压⼒与流量的关系每台离⼼式压缩机在不同转速n下都对应着⼀条出⼝压⼒P与流量Q之间的曲线，如图1所⽰。
随着流量的减少，压缩机的出⼝压⼒逐渐增⼤，当达到该转速下最⼤出⼝压⼒时，机组进⼊喘振区,压缩机出⼝压⼒开始减⼩，流量也随之减⼩，压缩机发⽣喘振。
从曲线上看，流量减⼩是发⽣喘振的根本原因，在实际⽣产中尽量避免压缩机在⼩流量的⼯况下运⾏。
2、⽓体相对分⼦质量图2 不同相对分⼦质量时的性能离⼼压缩机在相同转速、不同相对分⼦质量下恒压进⾏的曲线，从曲线中可以看出，在恒压运⾏条件下，当相对分⼦质量M=20的⽓体发⽣喘振时，相对分⼦质量为M=25和M=28的⽓体运⾏点还远离喘振区。
因此，在恒压运⾏⼯况下，相对分⼦质量越⼩，越容易发⽣喘振。
3、⼊⼝压⼒图3 不同⼊⼝压⼒时的性能压缩机的⼊⼝压⼒P1>P2>P3，在压缩机恒压的运⾏⼯况下，⼊⼝压⼒越低，压缩机越容易发⽣喘振，这也是⼊⼝过滤器压差增⼤时，要及时更换滤⽹的原因。
4、⼊⼝温度图4 不同⼊⼝温度时的性能恒压恒转速下进⾏的离⼼式压缩机在不同⼊⼝⽓体温度时的进⾏曲线，从曲线上可以看出在恒压运⾏⼯况下，⽓体⼊⼝温度越⾼，越容易发⽣喘振。
压缩机喘振的原因
离心式压缩机发生喘振时，转子及定子元件经受交变的动应力，级间压力失调引起强烈的振动，使密封及轴承损坏，甚至发生转子与定子元件相碰、压送的气体外泄、引起爆炸等恶性事故。
因此，离心式压缩机严禁在喘振区域内运行。
本文针对喘振的原因和预防措施做了详细论述。
关键词离心式压缩机喘振喘振点性能曲线旋转脱离一、喘振机理喘振的产生包含两方面因素：内在因素是离心式压缩机中的气流在一定条件下出现“旋转脱离”；外界条件是压缩机管网系统的特性。
当外界条件适合内在因素时，便发生喘振。
2．喘振与管网的关系离心压缩机的喘振是其本身的固有特性。
压缩机是否在喘振工况点附近运行，这主要取决于管网的特性曲线P=Pa+AQ2。
图2为离心压缩机和管网联合工作性能曲线。
交点M为稳定工况点，当出气管路中的闸阀关小到一定程度时，管道中的阻力系数A增大，管**性曲线左移到图2中曲线4的位置时，与压缩机性能曲线2交于N点，压缩机出现喘振工况，N点即为喘振点。
相反闸阀开大时，管道中的阻力系数A减小，管**性曲线1右移，压缩机流量达到Qmax时，出现滞止工况。
最小流量与滞止流量之间的流量为离心压缩机的稳定工况范围。
3．喘振的产生从图2可以看出：由于管网阻力的增加，管**性曲线左移，致使压缩机工况点向小流量偏移。
压缩机的流量Qj 减少，气体进入叶轮和叶片扩压器的正冲角i增加，附面层分离区扩大，产生相对于叶轮旋转方向的“旋转脱离”，使叶轮前后压力产生强烈的脉动。
发生旋转脱离时在叶轮的凹面形成涡流区，当流量减小到Qmin时，上述的正冲角i 增加得更大，涡流区扩大到整个叶片流道，气流受到阻塞，压缩机出口压力突然下降，而管网中气体压力并不同时下降，这时，管网中压力P1大于压缩机出口压力P2，因而管网中气体倒流向压缩机，直至管网中压力下降到低于压缩机出口压力时才停止倒流。
这时压缩机又开始向管网压送气体，使管网中的气体压力再次升高至P1时，压缩机的流量Qj减少到Qmin，出口压力突然降到P2，P1>P2后，管网中气体又倒流向压缩机。
离心式压缩机喘振原理
离心式压缩机喘振原理喘振的原因通常可以归结为以下几种情况：1.气体流量与压缩比不匹配：当压缩机的工作点离开了设计范围，即气体流量和压缩比的匹配不合理时，就会发生喘振。
一般来说，离心式压缩机的设计工况是在特定的气体流量和压缩比范围内进行的。
如果超过了这个范围，就容易发生喘振。
2.气体不稳定性：一些气体在不同的压缩比下会发生热力学不稳定性，即存在压力和温度的波动现象。
这些波动将通过反馈回路进一步放大，导致压缩机发生振动。
3.系统堵塞或阻塞：如果系统中存在堵塞或阻塞，气体流动将受到限制，从而使得压缩机无法正常工作。
此时，压缩机可能会试图通过提高流量来克服这个问题，导致喘振的发生。
为了解决喘振问题，可以采取以下措施：1.优化设计：在离心式压缩机的设计过程中，应该充分考虑气体流动和压缩比的匹配。
通过合理的设计，可以最大程度地减少喘振的风险。
2.增加稳定性：通过改变压缩机的结构和控制策略，可以提高其工作的稳定性。
例如，在压缩机的出口增加脉动消除器，可以降低气体流动的不稳定性。
3.检测和控制：监测离心式压缩机的运行状态，及时发现异常振动和声音。
通过自动控制系统对压缩机进行调节，可以避免喘振的出现。
4.维护和保养：定期检查和维护压缩机，确保其正常运行。
及时清理系统中的污垢和堵塞物，以保证气体流动的畅通。
综上所述，离心式压缩机的喘振是由多种原因引起的，包括气体流量与压缩比不匹配、气体不稳定性以及系统堵塞或阻塞等。
为了解决喘振问题，可以通过优化设计、增加稳定性、检测和控制、维护和保养等方式进行。
这些措施可以提高压缩机的工作效率和稳定性，延长设备的使用寿命。
离心式压缩机的喘振
如万一出现“旋转失速”和“喘振”，首先应立即全部打开防喘振阀，增加压缩机流量，然后根据情况进行处理。若是因进气压力低、进气温度高和气体分子量减小等原因造成的，要采取相应措施使进气气体参数符合设计要求；如是管网堵塞等原因，就要疏通管网，使管网特性优化；如是操作不当引起的，就要严格规范操作。
离心式压缩机为什么设置轴位移保护措施？
油温过低，会使油的黏度增加，从而使油膜润滑摩擦力增大，轴承耗功率增加。此外，还会使油膜变厚，产生因油膜振动引起的机器振动。因此，润滑油进油温度不应低于25℃，出油温度不高于60℃。
油温的变化可以通过加热器及冷却器的冷却水流量的大小来调节。油温过低时，可启动油加热器，关闭或调小冷却水流量；油温过高时，可以开大冷却水量。如果仍然不见效，应检查油压是否下降，冷却器是否脏污或堵塞，再者检查轴承是否损坏。
净化的方法很多，最简单的方法是静置沉淀，即将润滑油在沉淀槽内加热至90℃左右，进行3～4h沉淀。但这种方法只能除去部分水分；其次是蒸馏法，将润滑油进行蒸馏也可去除其中的水分。不过，通常采用分油器(系列化代号为FYQ)进行油水分离。分油器以较高的速度旋转，转速一般在4000～7000r/min。利用离心力把相对密度不同的油和水进行分离，以达到净化目的。
一、叶轮对排。单级叶轮产生的轴向力，其方向是指向叶轮入口的，如将多级叶轮采取对排，则入口方向相反的叶轮，会产生相反的轴向力，可相互得到平衡，因此，它是多级离心式压缩机最常用的轴向力平衡方法。
二、设置平衡盘。平衡盘也是离心式压缩机常用的平衡轴向力装置，有的设置在压缩机的高压端，有的设置在压缩机的两段之间，平衡盘的高压侧与压缩机末级叶轮相通，低压侧与压缩机入口相联接或较低压力的叶轮出口相通，其外缘与气缸间设有迷宫密封，从而使平衡盘的两侧保持一定的压差，该压差会产生一个轴向力，其方向与叶轮产生的轴向力相反，从而平衡掉一部分轴向力，其大小由下列方程式计算：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喘振的概念
1）喘振的概念
喘振是离心式压缩机本身固有的特性，而造成喘振的唯一直接原因是进气量减小到一定值。
从前面我们已经知道，当气量减小到一定程度时，会出现旋转脱离，如这时进一步减小流量，在叶片背面将形成很大的涡流区域，气流分离层扩及整个通道，以至充满整个叶道，而把流道阻塞，气流不能顺利的流过，这时流动严重恶化，压缩机的出口压力会突然大大下降，由于压缩机总是和管网系统联合工作，这时管网中的压力不会马上减低，于是管网中的气体压力就会大于压缩机的出口处的压力，因而管网中的气体就倒流向压缩机，一直到管网中的压力下降到低于压缩机的出口压力为止，这时倒流停止，压缩机又开始向管网供气，经过压缩机的流量又增大，压缩机又恢复到正常工作。
但当管网中的压力恢复到原来压力时，压缩机的流量又减少，系统中的气流又产生倒流，如此周而复始，就在整个系统中产生了周期性的气流振荡现象，这种现象就称作“喘振”。
喘振现象不但和压缩机中严重的旋转脱离有关，还和管网系统有关。
管网的容量越大，则喘振的振幅越大，频率越低。
喘振的频率大致和管网容量的平方跟成反比。
2）喘振的现象及判断
机组喘振时，压缩机和其后的管道系统之间产生了一种低频高振幅的压力波动，整个机组发生强力的振动，发出严重的噪音，调节系统也大幅度的波动。
一般根据下列方法判断是否进入喘振工况。
（1）监测压缩机出口管道气流噪音。
正常工况时出口的声音是连续且较低的。
而接近喘振时，整个系统的气流产生周期性的振荡，因而在出口管道处声音是周期性的变化，喘振时，噪音加剧，甚至有爆音出现。
（2）观测压缩机流量及出口压力的变化。
离心式压缩机稳定运行时其出口压力和进口流量变化是不大的，是脉动的，当接近或进入喘振工况时，二者的变化很大，发生周期性大幅度的脉动。
（3）观测机体和轴振动情况。
当接近或进入喘振工况时，机体和轴振动都发生强烈的振动变化，其振幅要比平常运行时大大增加。
3）喘振的危害
喘振是离心式压缩机性能反常的一种不稳定运行状态。
发生喘振时，表现为整个机组管网系统气流周期性的振荡。
不但会使压缩机的性能显
著恶化、气流参数（压力、流量）产生大幅度脉动、大大加剧了整个压缩机的振动，还会使压缩机的转子及定子元件经受交变动应力，级间压力失调引起强烈的振动，使密封及轴承损坏，甚至发生转子及定子元件相碰、压送气体外泄、引起爆炸等恶性事件，因此在操作中必须避免在喘振工况下运行。
4）喘振的基本原因
实际运行中引起压缩机喘振的原因很多，但基本原因上不外乎下述两种：
第一种：实际运行流量小于喘振流量，诸如生产减量过多、吸入气源不足、入口过滤器堵塞、管道阻力大、叶轮通道或气流通道堵塞等。
第二种：压缩机的出口压力低于管网压力。
诸如管网阻力增大、进气压力过低、压缩机转速变化等。
压缩机的出口压力低于管网压力，就会导致压缩机的运行工作点向小流量区域移动，从而进入喘振工况。
这与前面提高的“造成喘振的唯一直接原因是进气减小到一定值”并不矛盾。
5）喘振曲线和防喘振曲线
由于对每一转速，压缩机都有对应的喘振流量，小于喘振流量，压缩机即发生喘振，我们将各转速下所发生的喘振的点连接起来（特性曲线上的喘振点连接起来），即可以得到一曲线，即为压缩机的喘振曲线，如图16所示。
因此，千万不要让压缩机在图示的喘振区内运行。
这将通过防喘振控制系统来实现。
喘振曲线通常呈抛物线形，而考虑了防喘振裕度后，就可以在其右边画出一条与喘振曲线相近的一条线，这就是保护曲线。
保护曲线没有必要与此喘振曲线完全相似，或由喘振曲线平移来获得，而只要能保证压缩机在正常运转范围内有合适的裕度即可。
这就使得防喘振控制系统仪表的配置和选用变得极为简单，并更具合理性。
在某一转速下，压缩机的实际流量与该转速下的喘振流量之比叫喘振裕度。
裕度太大，则功率耗量增加，经济性差，太小则离喘振点太近，安全性差。
一般防喘振裕度在110%～125%左右，在决定裕度大小时，还应把调节仪表的误差因素考虑进去。
