回流焊炉的选用原则
再流焊炉的选用原则
１、再流焊的传热系统必须具备４～５个加热区
至少在预热区域再流焊区应设有下加热器，并能独立控温，确保温度能以传导、辐射、对流三种方式快速使焊区达到焊接温度。
２、加热器的类型
大体可分两大类，一类是由红外灯和适应灯管式加热器，它们能直接辐射热量，又称一次辐射体；另一类是陶瓷板、铝板和不锈钢板式加热器。
管式加热器：具有工作温度高，辐射波长短和热相应快的优点，但因加热时有光的产生，故对焊接不同颜色的元器件有不同的反射效果，同时，也不利于与强制热风配套。
板式加热器：热响应慢，效率稍低，但由于热惯量大，通过穿孔有利于热风的加热，对被焊元件中的颜色敏感性小，阴影效应较小，此外，目前销售的再流焊炉中，加热器几乎全是铝板或不锈钢加热器。
３、炉温的评价
对再流炉炉温的评价是选择再流炉的重要环节，通常通过以下方法来进行评估：
（１）炉腔内横截面上的温度均匀
将再流炉轨道开至最大位置，放置一块ＰＣＢ，并在ＰＣＢ沿炉子横截面上设置５～６个测试点，测出空载时板面的温度差，温差应小于０．５摄氏度。
然后连续放入ＰＣＢ（满负载），测最后一块ＰＣＢ的板面的温度（同第一块），以判别满负载时ＰＣＢ上的温度差，一般在正负１摄氏度左右。
第三步，在ＰＣＢ上放置不同的模拟ＩＣ块，再进行测试。
这种判断能有效的看出再流炉满负载时的温度变化，同时，观察再流炉表上显示的实际温度变化，通常不应超过正负１摄氏度。
（２）炉腔纵向（运动方向）温度的分辨率
若取一块２０ｃｍ＊２０ｃｍ的ＰＣＢ，放置在三个热电偶，并测试炉温曲线。
所测得的温度曲线图形应能清楚地反映出热电偶在ＰＣＢ上的错位状态，即在前（运动方向）得热电偶先达到高温区，之后达到高温区，层次清楚。
４、再流焊炉得保温性能
好的再流焊炉，其保温性能好，热效率高，差的再流焊炉保温性能不能达到要求。
虽然炉子的热效率很难测量，但却可用手触摸再流炉及排风管道工作时得外壳来判断温度，通常这里都是散热部位，当用手触摸感到烫手或不敢去摸时，说明炉子的保温性能差，耗能大，正常时，人手稍有发热的感觉（约５０摄氏度）。
５、传送系统
再流焊炉的传送系统有三种：
（１）耐热四氟乙烯玻璃纤维布仅适用于小型并且是热板红外加热型再流焊炉
（２）不锈钢网不适用双面ＰＣＢ的焊接
（３）链条导轨普遍方法
链条导轨
再选购时，应观察链条导轨的平稳性，有的导轨材料没有实效和耐热处理，工作一段时间后会出现变形，链条导轨本身是否带有加热系统也是不能忽视的问题，因为导轨也参与散热，并直接影响ＰＣＢ上的温度，通常应选用带有导轨加热器的产品。
６、强制对流风速
强制对流可以起到使炉腔温度均匀的效果，但不能达到引起元件的移位，一般在ＰＣＢ上放一排０４０２元件（不印刷焊锡膏），然后通过再流炉，观察出炉后的位置的变化。
用此方法，也可以判断轨道运行的平稳性及热风的风速，其风速不能引起元件的移位。
７、控制系统
再流焊控制系统的选择，应根据大生产的状况及费用的多少来定。
对于大型的ＯＥＭ等加工中心，选用高档的控制系统是有利的，如ＰＲＯＦＩＬＥＲ测温装置，一个系统能实现多台再流炉的控制，即能实现多条生产线的炉温管理。
８、冷却系统
ＳＭＡ焊接后的冷却时再流焊的一个组成部分，氮气再流炉的冷却功能一种位风冷（氮气或空气），一种是同如冷却水，加快对过热的ＳＭＡ的冷却。
９、氮气保护系统
充氮保护再流焊炉的机理与氮气保护波峰焊相同，应考虑再流焊的“密封能力”，通常氮气再流炉通过氮气“风帘”来实现路子进出的密封。
１０、再流焊炉大小的选择
一般产品中，再流焊炉有５个温区就已足够，导轨的宽度应比需加工的ＰＣＢ大一些（客观上加工的ＰＣＢ尺寸比再流焊机的轨道宽度小得多）。
大型的再流焊炉多达９个以至１１个温区，温区多，工作曲线就能方便调节。
生产能力大，但费用及占场地也大。
此外再流焊炉的入口高度也应考虑，特别是当选用炉温测试仪时，测试仪是否能方便的进入也要考虑。
１１、安全与维护
过热报警、超温时系统能自动断电、传送系统的自动润滑装置、自动完成链条的清洁保护等功能。
１２、其它
助焊剂烟雾收集／排出功能
关于再流焊炉的评价：
国外有加权评分标准！。
8温区回流焊炉温度
8温区回流焊炉温度
摘要：
1.温区回流焊炉的概述
2.温区回流焊炉的工作原理
3.温区回流焊炉的温度控制
4.温区回流焊炉的优势与应用领域
正文：
一、温区回流焊炉的概述
温区回流焊炉，顾名思义，是一种具有多温区控制的焊接设备。
这种设备广泛应用于电子制造领域，尤其是对于表面贴装元件（SMD）的焊接，具有非常高的效率和精度。
二、温区回流焊炉的工作原理
温区回流焊炉的工作原理主要是通过加热空气，形成热流，将焊接区域中的锡膏熔化，然后通过回流冷却，使锡膏均匀覆盖在焊接部位，从而达到焊接的目的。
其工作原理可以简单概括为“加热- 熔化- 回流- 冷却”。
三、温区回流焊炉的温度控制
温区回流焊炉的关键在于温度的控制，包括加热温度、回流温度以及冷却温度。
其中，加热温度需要达到锡膏的熔点，但又不能过高，否则会导致锡膏的氧化；回流温度需要使熔化的锡膏均匀覆盖在焊接部位，但又不能过低，否则会导致焊接不良；冷却温度需要快速将焊接部位冷却，以便进行下一轮的焊接。
四、温区回流焊炉的优势与应用领域
温区回流焊炉具有许多优势，例如焊接效率高、焊接质量稳定、可以焊接各种尺寸和形状的元件等。
因此，它广泛应用于各种电子设备的制造中，如手机、电脑、电视等。

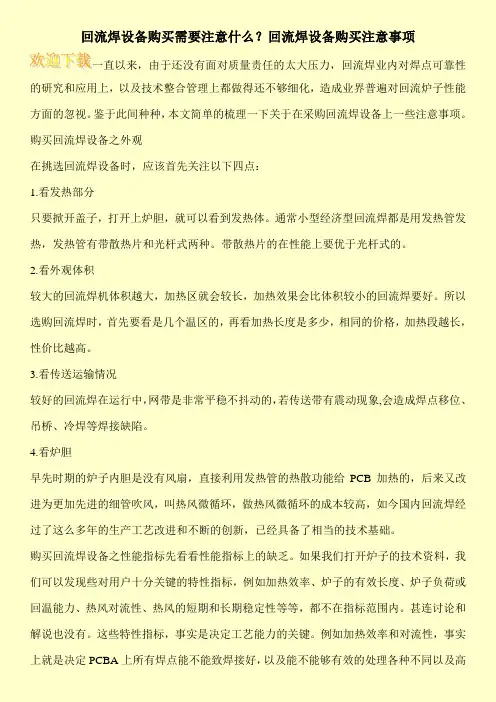

回流焊设备购买需要注意什么？回流焊设备购买注意事项
回流焊设备购买需要注意什么？回流焊设备购买注意事项一直以来，由于还没有面对质量责任的太大压力，回流焊业内对焊点可靠性的研究和应用上，以及技术整合管理上都做得还不够细化，造成业界普遍对回流炉子性能方面的忽视。
鉴于此间种种，本文简单的梳理一下关于在采购回流焊设备上一些注意事项。
购买回流焊设备之外观在挑选回流焊设备时，应该首先关注以下四点：1.看发热部分只要掀开盖子，打开上炉胆，就可以看到发热体。
通常小型经济型回流焊都是用发热管发热，发热管有带散热片和光杆式两种。
带散热片的在性能上要优于光杆式的。
2.看外观体积较大的回流焊机体积越大，加热区就会较长，加热效果会比体积较小的回流焊要好。
所以选购回流焊时，首先要看是几个温区的，再看加热长度是多少，相同的价格，加热段越长，性价比越高。
3.看传送运输情况较好的回流焊在运行中，网带是非常平稳不抖动的，若传送带有震动现象,会造成焊点移位、吊桥、冷焊等焊接缺陷。
4.看炉胆早先时期的炉子内胆是没有风扇，直接利用发热管的热散功能给PCB加热的，后来又改进为更加先进的细管吹风，叫热风微循环，做热风微循环的成本较高，如今国内回流焊经过了这么多年的生产工艺改进和不断的创新，已经具备了相当的技术基础。
购买回流焊设备之性能指标先看看性能指标上的缺乏。
如果我们打开炉子的技术资料，我们可以发现些对用户十分关键的特性指标，例如加热效率、炉子的有效长度、炉子负荷或回温能力、热风对流性、热风的短期和长期稳定性等等，都不在指标范围内。
甚连讨论和解说也没有。
这些特性指标，事实是决定工艺能力的关键。
例如加热效率和对流性，事实上就是决定PCBA上所有焊点能不能致焊接好，以及能不能够有效的处理各种不同以及高。
柔性线路板厂家为您解析回流焊炉的主要技术指标
柔性线路板的贴片离不开回流焊，在产品过回流焊炉的时候温度的过高或是过低都会导致不少的品质问题产生，那么下面就让柔性线路板厂家为您解析回流焊炉的主要技术指标吧！
1、温度控制精度：应达到±0.1-0.2℃。
2、传输带横向温差：传统要求±5℃以下，无铅焊接要求<±2℃。
3、温度曲线测试功能：如果设备无此配置，应外购温度曲线采集器。
3、最高加热温度：一般为300-350℃，如果考虑无铅焊料或金属基板，应选择350℃以上。
4、加热区数量和长度：加热区长度越长、加热区数量越多，越容易调整和控制温度曲线，无铅焊接应选择7温区以上的。
5、传送带宽度：应根据最大和最小的柔性线路板尺寸确定。
6、冷却效率：应根据产品和复杂复杂程度和可靠性要求来确定，复杂和高可靠要求的产品，应选择高冷却效率。
浅谈回流焊炉温度设置及焊点的切片金相检测
浅谈回流焊炉温度设置及焊点的切片金相检测回流焊炉是表面贴装工艺中必不可少的设备之一，其作用是将预先贴上的电子元件加热至一定温度，使焊点中的焊料熔化与 PCB 表面化合，从而将元器件固定在 PCB 上。
回流焊炉的温度设置关系到焊点质量、焊接速度和设备使用寿命等多个方面，是一个值得关注的问题。
1. 回流焊炉温度设置回流焊炉的温度设置需要考虑到元件的熔点和 PCB 材料的热稳定性。
一般来说，元件的熔点是焊点的最低温度，因此假设元件熔点为220°C，我们可以将焊点的最低温度设置为230°C 左右。
此外，为了保证焊点完全熔化并达到最佳焊接效果，焊点温度应该控制在240°C~260°C 之间，具体温度要根据实际情况而定。
在设置焊点温度时，还需要考虑 PCB 材料的热稳定性。
一般来说，FR4 板的热稳定性较好，可以在高温下长时间工作而不会出现脱落、软化等问题。
但是对于其他类型的PCB 材料，如聚酰亚胺材料（PI）、聚四氟乙烯材料（PTFE）等，由于其热稳定性差，容易在高温下脱落或出现气泡等质量问题，因此需要对焊点温度进行更精细的控制。
2. 焊点的切片金相检测焊点质量的好坏对于电路板的稳定性、可靠性以及大规模生产的成本都有很大的影响。
在焊接完成后，我们需要对焊点进行检测，以确保焊点的质量符合要求。
其中一种常用的方法是切片金相检测。
切片金相检测是指将焊点切成薄片，将其表面镜面抛光后，观察其显微结构以及焊接缺陷等情况，从而评估焊点的质量。
常见焊点缺陷包括焊缝不完整、气泡、裂缝、虚焊等。
如果焊点质量不达标，需要及时调整焊接参数，如温度、焊接时间、焊料使用等，以确保产品的稳定性和可靠性。
总之，回流焊炉温度设置和焊点质量的检测是表面贴装工艺中非常重要的环节，需要对焊接参数进行细致的调整，并对焊接质量进行及时的检测和改进。

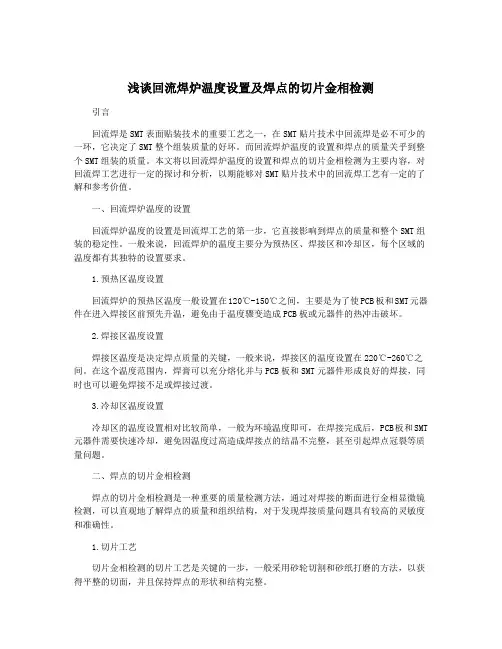

浅谈回流焊炉温度设置及焊点的切片金相检测
浅谈回流焊炉温度设置及焊点的切片金相检测引言回流焊是SMT表面贴装技术的重要工艺之一，在SMT贴片技术中回流焊是必不可少的一环，它决定了SMT整个组装质量的好坏。
而回流焊炉温度的设置和焊点的质量关乎到整个SMT组装的质量。
本文将以回流焊炉温度的设置和焊点的切片金相检测为主要内容，对回流焊工艺进行一定的探讨和分析，以期能够对SMT贴片技术中的回流焊工艺有一定的了解和参考价值。
一、回流焊炉温度的设置回流焊炉温度的设置是回流焊工艺的第一步，它直接影响到焊点的质量和整个SMT组装的稳定性。
一般来说，回流焊炉的温度主要分为预热区、焊接区和冷却区，每个区域的温度都有其独特的设置要求。
1.预热区温度设置回流焊炉的预热区温度一般设置在120℃-150℃之间，主要是为了使PCB板和SMT元器件在进入焊接区前预先升温，避免由于温度骤变造成PCB板或元器件的热冲击破坏。
2.焊接区温度设置焊接区温度是决定焊点质量的关键，一般来说，焊接区的温度设置在220℃-260℃之间。
在这个温度范围内，焊膏可以充分熔化并与PCB板和SMT元器件形成良好的焊接，同时也可以避免焊接不足或焊接过渡。
3.冷却区温度设置冷却区的温度设置相对比较简单，一般为环境温度即可，在焊接完成后，PCB板和SMT 元器件需要快速冷却，避免因温度过高造成焊接点的结晶不完整，甚至引起焊点冠裂等质量问题。
二、焊点的切片金相检测焊点的切片金相检测是一种重要的质量检测方法，通过对焊接的断面进行金相显微镜检测，可以直观地了解焊点的质量和组织结构，对于发现焊接质量问题具有较高的灵敏度和准确性。
1.切片工艺切片金相检测的切片工艺是关键的一步，一般采用砂轮切割和砂纸打磨的方法，以获得平整的切面，并且保持焊点的形状和结构完整。
2.金相显微镜观察通过金相显微镜观察焊接的切片断面，可以看到焊膏、焊料和焊接基材的结合状况、焊点的填充情况和焊接组织的形态等信息，从而判断焊点的质量和可能存在的问题。
回流焊炉温和设定温差
回流焊炉温和设定温差回流焊炉是一种常见的电子元器件焊接设备，其可靠性和效果受到温度控制的影响。
回流焊炉的温和设定温差是关键因素之一，它对焊接质量和产品可靠性有着重要的影响。
在本文中，我将从深度和广度两个方面探讨回流焊炉温和设定温差，并分享我对这一主题的观点和理解。
一、回流焊炉温和的背景和重要性1.1 温和的定义与重要性回流焊炉温和，简单来说，是指焊接区域内的温度变化范围，通常用温度差值来表示。
设定温差则是焊炉内各个温度区域之间的差异。
温和的设定是为了保证焊接过程中的温度均匀性，以充分激活焊锡并避免焊接缺陷产生。
合理的温和设定能够提高焊接的质量和稳定性，有效降低不良品率，并提高产品的可靠性。
1.2 焊接区域和焊接流程回流焊炉中的焊接区域通常包括预热区、预热前降温区、预热区、焊锡区、烘烤区和冷却区等不同温度区域。
在焊接过程中，电子元器件需要经历一系列的温度变化，以完成焊锡熔化、元器件焊接和冷却等工序。
不同温度区域的温和设定对焊接过程和焊接质量都有着重要的影响。
1.3 回流焊炉温和和焊接质量的关系适当的温和设定能够提高焊接质量，并减少焊接缺陷的产生。
如果温度设定不合理，容易造成焊接不完全、焊接点冷焊、元器件破损等问题。
过高的温和设定可能导致焊接点过热，破坏元器件结构；而过低的温和设定则可能导致焊锡不完全熔化，焊接点不牢固。
回流焊炉温和的设定非常重要，它直接影响焊接质量和产品的可靠性。
二、回流焊炉温和的设定原则和方法2.1 温和设定原则合理的回流焊炉温和设定应遵循以下原则：（1）焊接区域的温度差值应尽量小，确保焊接质量的稳定和一致性；（2）焊锡区域的温度应高于焊锡熔点，以确保焊锡充分熔化并把焊接点涂覆好；（3）烘烤区的温度应适当高于焊接区域，以加速焊锡的固化和焊接点的稳固；（4）冷却区的温度应低于焊接区域，以快速降温并固化焊接点。
2.2 温和设定方法针对不同焊接工艺和元器件要求，可以采用以下方法进行温和设定：（1）参考焊锡材料的熔点和焊接要求，设定合适的焊锡区域温度；（2）根据焊接工艺和元器件要求，设定合适的预热区和烘烤区温度；（3）结合焊接流程，合理安排焊接区域的温度变化曲线。
回流焊设备评估注意事项
回流焊设备评估注意事项1.设备的生产能力：评估回流焊设备时，首先要考虑它的生产能力。
这包括每小时可焊接的组件数量，每天的工作时间以及其它相关参数。
选择适合生产需求的设备，以确保能够满足产品的生产要求。
2.设备的精度和稳定性：回流焊设备的精度和稳定性对焊接质量至关重要。
评估设备时，需要考虑温度控制的精度、风速控制的精度以及其它相关参数。
使用精确和稳定的设备，可以提高焊接质量并降低产品的返工率。
3.温度控制系统：回流焊设备的温度控制系统对焊接过程起着至关重要的作用。
评估设备时，需要考虑温度控制系统的准确性、响应速度和稳定性。
良好的温度控制系统可以确保焊接温度的稳定性，从而提高焊接质量。
4.设备的安全性：回流焊设备涉及到高温和高能耗，因此安全是一个重要的考虑因素。
评估设备时，需要考虑设备的安全功能，例如过热保护、过电流保护和火灾报警。
使用具有良好安全功能的设备可以保护操作人员和设备安全。
5.设备的维护和保养：评估设备时，还需要考虑设备的维护和保养。
这包括易于维修的设计、备件的易获得性以及相关的维修和保养手册等。
选择易于维护和保养的设备，可以降低设备的故障率和维修成本。
6.设备的可用性和可行性：评估设备时，还需要考虑设备的可用性和可行性。
这包括设备的预计寿命、产能利用率和设备的适用性等。
选择可用性高的设备，可以提高生产效率并降低设备更换频率。
总之，回流焊设备评估是一项重要的任务，需要充分考虑设备的生产能力、精度和稳定性、温度控制系统、安全性、维护和保养以及可用性和可行性等因素。
通过综合考虑这些因素，选择适合生产需求的设备，可以确保焊接质量和生产效率的提高。
回流焊炉温和设定温差
回流焊炉温和设定温差摘要：一、回流焊炉简介二、回流焊炉实际温区与设定温区温差的原因三、实际温区与设定温区的具体温差四、影响温差的因素五、如何减小温差以提高焊接质量正文：回流焊炉是电子制造行业中常用的焊接设备，用于焊接电子元件和电路板。
在回流焊过程中，炉温和设定温度的精确控制对于焊接质量至关重要。
那么，回流焊炉实际温区和设定温区温度相差多少呢？本文将详细解析这个问题。
回流焊炉的工作原理是将电路板通过各个温区的加热，使焊接料熔化并连接在一起。
回流焊炉通常分为预热区、焊接区、冷却区等几个温区。
在这些温区中，预热区和二次升温时的温差较小，一般可以达到60度至80度左右。
然而，在过板过程中，炉内空气温度会低于空载时的温度，这是因为电路板吸收了部分热量。
此外，在过保时候焊点锡膏的实际温度也是非常重要的，这个实际温度直接影响到焊接质量。
实际温区与设定温区之间的温差受到多种因素影响，包括设备本身、制程需求、冷却装置等。
为了获得更好的焊接效果，有些设备会在温区之间加入冷却装置，以加大温差。
此外，焊接过程中的锡膏类型、电路板的设计和材料、焊接温度曲线等因素也会对温差产生影响。
为了提高焊接质量，减小实际温区与设定温区之间的温差是关键。
以下是一些建议：1.选择质量较好的回流焊炉设备，确保设备本身的温度控制精度。
2.制定合适的焊接温度曲线，根据制程需求调整温区温度。
3.在温区之间加入冷却装置，适当加大温差。
4.优化电路板设计，减少热阻，提高热量传递效率。
5.选择适合的锡膏类型，确保焊接过程中的稳定性。
总之，回流焊炉实际温区与设定温区温度之间的温差受多种因素影响。
通过以上建议，可以有效地减小温差，提高焊接质量。
回流焊额定功率
回流焊额定功率
回流焊是一种电子制造工艺，主要用于将电子元件焊接到印制电路板（PCB）上。
在SMT 贴片组装过程中，元件通过锡膏与PCB上的焊盘连接，在经过回流炉时，通过精确控制的加热过程使锡膏熔化并冷却固化，从而形成牢固的电气和机械连接。
回流焊设备的额定功率是指其在工作时的最大能耗或热能输出能力，通常以千瓦（kW）为单位表示。
不同的回流焊炉型号和规格，其额定功率会有所差异，这取决于设备的设计、加热区的数量和长度、以及升温速率等因素。
回流焊机的额定功率因型号和设计不同而有所差异。
以下是一些常见类型及其功率信息：
1.小型八温区回流焊机：正常运行功率约为5.9KW，启动功率可达25KW。
2.中型八温区回流焊机：正常运行功率为8.4KW至10.8KW，启动功率在40KW到
50KW之间。
3.大型八温区回流焊机：正常运行功率大约为11KW，启动功率则可能高达75KW。
实际应用中，回流焊炉的额定功率选择需根据生产需求、生产线速度、PCB尺寸和复杂性以及所需处理的元件数量来确定。
为了确保焊接质量，设备不仅要具备足够的功率以快速升温和降温，还要有良好的温度曲线控制能力，保证整个焊接过程满足IPC标准或其他行业规范要求。
关于SMT设备选型及应用事宜
关于SMT设备选型事宜TO:陈总FM:研发部/余春和06-02现有我公司的生产模式是以插件为主，后续应市场需要，我们应该发展以贴片为主，加插件辅助，这样，我们供应市场的能力及客户的选择性会大一些，并更能适应市场的发展。
选用SMT设备条件和注意事项一、贴片机：但由于我公司产品的尺寸较为特殊，长宽尺寸差距较大，长的有一米。
市场上很多贴片机都不能直接贴装长度为一米的PCB，大多数的贴片机只能贴装长度在500mm内的PCB，所以，贴片机的选型较为困难，但市场总是有新的应对措施的，比如：贴片机改装以适应能贴一米的PCB。
现我在网上找了贴片机有：三星、富士、JUKI、西门子、Y AMAHA等大牌子，富士机在单纯贴装0603、0805、1005等CHIP料有优势，但其贴大料（比如IC、电解电容）就显得力不从心了，速度会明显慢下来，除非是联机作业（两台机）就可以完成整体贴装的速度上升，但我公司只选购一台，而且其价格也是中高端，所以，富士排除在外了；西门子的性能很好，都是高速机，但整体价格太贵，比如其SIPLACE D系列的一台都要20多万美元，还不包括其附件，价格太高我们承受不起（我手上已有此资料）;Y AMAHA的也有适合我们的，但整体价格都是中高端，甚至比富士贴片机还要贵（我手上已有此资料）。
我们要找的贴片机，是投入少，产出大，性价比很高的贴片机，价格既不能太高，贴片机性能也不能太低，而且在两三年内机器性能不能落后，最主要的是贴片机能满足我们两三年内的产能及贴装需要。
结合我了解的市场信息，也多次电话询问了我的同行同事（有经理、主管及工程师），经过分析，我公司目前应该选三星或JUKI的中高速泛用机，原因如下：1，根据研发部一两年的市场和生产需要，经咨询研发部陈经理后，我们后续的发展是这样的：单日产量要达到1000~2000套/8H，若按一块PCB的元件点平均为100点算，即（2000套*100个贴片点）/10000=20H,此处10000是贴片机实际小时贴装点数量，20H是需要生产出的所有时间，这样，若以后是白班加夜班一起，每班上十个小时，产量要求是完全可以的（单板点数和小时贴装点数要根据实际来）。
